管道及储罐强度设计考试题(2020年九月整理).doc

管工考试题及答案一、单项选择题（每题2分，共10题，共20分）1. 管道工程中，管道的直径通常用哪个单位表示？A. 米B. 厘米C. 毫米D. 英寸答案：D2. 在管道施工中，下列哪种材料不适合用于输送饮用水？A. 聚乙烯B. 聚氯乙烯C. 聚丙烯D. 铅管答案：D3. 管道连接方式中，哪种方式不需要使用密封圈？A. 螺纹连接B. 法兰连接C. 焊接D. 卡箍连接答案：C4. 管道的敷设方式中，哪种方式适用于长距离输送？A. 明敷B. 暗敷C. 直埋D. 架空答案：C5. 管道工程中，管道的试压压力通常为设计压力的多少倍？A. 1.0倍B. 1.25倍C. 1.5倍D. 2.0倍答案：B二、多项选择题（每题3分，共5题，共15分）1. 管道工程中，下列哪些因素会影响管道的使用寿命？A. 管道材料B. 管道直径C. 管道敷设环境D. 管道维护答案：ACD2. 管道施工中，哪些措施可以提高管道的安全性？A. 定期检查B. 使用高质量材料C. 增加管道直径D. 合理设计管道走向答案：ABD3. 管道工程中，下列哪些是管道的常规检测项目？A. 压力测试B. 泄漏测试C. 管道直径测量D. 管道壁厚测量答案：ABD4. 管道工程中，下列哪些因素会影响管道的流量？A. 管道直径B. 管道长度C. 管道材料D. 管道内壁粗糙度答案：ABD5. 管道工程中，下列哪些是管道的常规维护工作？A. 管道清洁B. 管道检查C. 管道更换D. 管道防腐答案：ABD三、判断题（每题1分，共10题，共10分）1. 管道的敷设深度应根据土壤条件和管道材料来确定。

（正确）2. 管道的试压可以在任何天气条件下进行。

（错误）3. 管道的连接方式应根据管道材料和使用环境来选择。

（正确）4. 管道的防腐处理可以延长管道的使用寿命。

（正确）5. 管道的维护工作应定期进行，以确保管道的安全运行。

（正确）6. 管道的敷设方式只有直埋和架空两种。

7.国家标准GB1048将管路元件的公称压力分为以下十个等级:（0.25）MPa.（0.6）MPa.1.OMa.1.6MPa.（2.5）MPa.4.OMPa、6.30MPa.（10.0）MPa、16.OMPa.25.OMPa o8、钢板卷焊而成的压力容器公称直径指的是（内径）；直接采用无缝钢管制作的容器公称直径指的是（外径）9、压力容器的封头有（椭圆形封头）、（椭球形封头）、（碟形封头）（锥形封头）乙型平焊法兰、（平板封头）10、压力容器的支座分（裙坐）和（鞍座）两种形式二、判断题（每题2分合计20分））1、阀门的公称直径一般不等于管子的内径，也不等于管子的外径。

（V）2、管架分为支架和吊架，机械强度较低的管路（如铅管）应安装在木槽内或角铁槽内（X）3、《特种设备安全监察条例》规定，特种设备使用单位应当建立特种设备安全技术档案Q（v）4、1《特种设备安全监察条例》规定，特种设备检验检测机构，应当接受特种设备安全监督管理部门依法进行的特种设备安全监察。

（J）5、《特种设备安全监察条例》规定，特种设备检验检测机构所从事的特种设备检验检测工作应当符合安全技术规范的要求。

（J）6、《中华人民共和国安全生产法》规定，生产经营单位使用的涉及生命安全、危险性较大的特种设备，以及危险物品的容器、运输工具，必须按照国家有关规定，由专业生产单位生产，并经取得专业资质的检测、检验机构检测、检验合格，取得安全使用证或者安全标志，方可投入使用。

检测、检验机构对检压力管道和压力容器培训试题姓名分数一、填空题（每题4分合计40分）1、“压力管道”顾名思义就是（承压））的管道，由于它存在的安全（公称直径）问题比较多，国家规定压力管道要受（监督和检）2、公称直径即管子的（名义内直径），一般情况下，等于管子的内径，标记为（DN）o3、公称压力（PN）是指与其机械强度有关的（设计给定）压力，一般表示管道组成件在规定温度下的（最大许用工作）压力。

机械设计与机械制造专业50道压力容器、压力管道设计考试题（问答题、分析题）1、奥氏体不锈钢制造的膨胀节，当σR＞2σs t外时需进行何种校核？答：需进行疲劳寿命校核：N=①、疲劳破坏时的循环次数计算：②、许用循环次数的确定：［N］=；。

2、从设计的角度来看，压力容器的失效准则有几种？它们各自的观点是什么？答：这里所说的失效是一种设计网点，一种共认的准则。

主要是：⑴、弹性失效---这种失效观点认为：容器内壁金属达到材料的实际屈服点就丧失了纯弹性状态而进入塑性，容器则已失效。

该观点认为材料出现塑性变形会使金属品质发生变化，易引起腐蚀，故限制容器在弹性状态下工作而不允许出现塑性变形。

⑵、塑性失效---该观点认为：容器内表面材料出现塑性变形后，由于外边弹性层的约束，变形被限制在较小范围内，容器并未达到危险状态。

仅当塑性变形由壁扩展到外壁时，容器体积有较大膨胀，出现不稳定现象，此时才达到承载极限，该观点将器壁整体屈服作为容器失效准则。

⑶、弹塑性失效---该准则适用于反复加载的情况，认为：容器不同部位的应力对导致容器破坏所起的作用不同，如在器壁应力远低于材料屈服点的情况下，筒体和封头或接管相连处的局部区域可能已达到屈服点而出现塑性变形，但由于相邻地区仍处于弹性，在反复载荷的作用下局部塑性变形并不一定会导致容器破坏，只有当超过“安定”界限后，才会出现损伤的积累过程，但非立即破坏。

⑷、爆破失效---对理想塑性材料，当容器整体屈服，即使压力不再升高，塑性变形仍会不断扩大，壁厚不断减薄，最终导致容器破坏。

爆破失效观点认为：材料并非是理想塑性的，由于存在应变硬化，若压力不断继续升高，容器并不会破坏，只有当压力升到某一水平后，容器才会发生爆破而失效；设计中以工作压力对爆破压力取安全系数。

这个准则一般在超高压容器的设计中采用。

除以上四种失效准则外，尚有蠕变失效、断裂失效等。

3、多层高压容器尢其是多层包扎容器对接深槽焊环缝常易出现的缺陷是什么？如何克服？答：多层环焊缝较容易出现焊接缺陷是在多层交界处易产生咬边或夹渣。

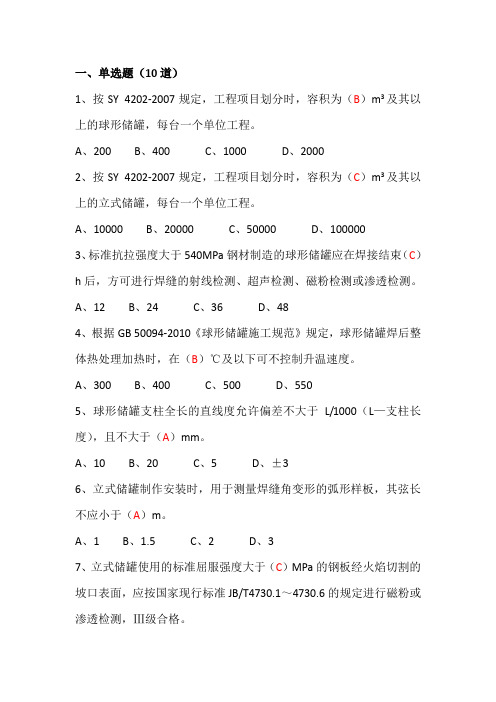

一、单选题（10道）1、按SY 4202-2007规定，工程项目划分时，容积为（B）m3及其以上的球形储罐，每台一个单位工程。

A、200B、400C、1000D、20002、按SY 4202-2007规定，工程项目划分时，容积为（C）m3及其以上的立式储罐，每台一个单位工程。

A、10000B、20000C、50000D、1000003、标准抗拉强度大于540MPa钢材制造的球形储罐应在焊接结束（C）h后，方可进行焊缝的射线检测、超声检测、磁粉检测或渗透检测。

A、12B、24C、36D、484、根据GB 50094-2010《球形储罐施工规范》规定，球形储罐焊后整体热处理加热时，在（B）℃及以下可不控制升温速度。

A、300B、400C、500D、5505、球形储罐支柱全长的直线度允许偏差不大于L/1000（L—支柱长度），且不大于（A）mm。

A、10B、20C、5D、±36、立式储罐制作安装时，用于测量焊缝角变形的弧形样板，其弦长不应小于（A）m。

A、1B、1.5C、2D、37、立式储罐使用的标准屈服强度大于（C）MPa的钢板经火焰切割的坡口表面，应按国家现行标准JB/T4730.1～4730.6的规定进行磁粉或渗透检测，Ⅲ级合格。

A、235B、345C、390D、5408、立式储罐罐壁组装焊接后，罐壁垂直度的允许偏差不应大于罐壁高度的0.4%，且不应大于（D）mm。

A、10B、20C、30D、509、立式储罐厚度大于或等于10mm的罐底边缘板，每条对接焊缝的外端（B）mm，应进行射线检测。

A、100B、300C、500D、70010、立式储罐底圈壁板厚度大于（C）mm时，每条焊缝应进行100%射线检测。

A、10B、12C、25D、30二、多选题（5道）1、球形储罐符合（ABCDE）条件之一的焊缝，焊后应立即进行后热处理。

A、厚度大于32mm，且材料标准抗拉强度下限值大于或等于540MPaB、厚度大于38mm的低合金钢C、嵌入式接管与球壳的对接焊缝D、焊接工艺规程或焊接作业指导书确定需要后热处理者E、设计文件要求进行后热处理者2、球形储罐在充水、放水过程中，应按规定对基础的沉降进行观测和记录。

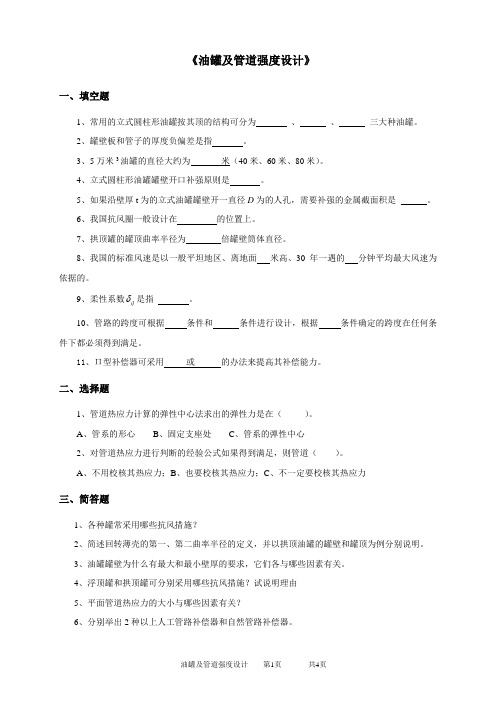

《油罐及管道强度设计》课程综合复习资料
一、填空题
1、常用的立式圆柱形油罐按其顶的结构可分为、、三大种油罐。

2、罐壁板和管子的厚度负偏差是指。

3、5万米3油罐的直径大约为米（40米、60米、80米）。

4、立式圆柱形油罐罐壁开口补强原则是。

5、如果沿壁厚t为的立式油罐罐壁开一直径D为的人孔，需要补强的金属截面积是。

6、我国抗风圈一般设计在的位置上。

7、拱顶罐的罐顶曲率半径为倍罐壁筒体直径。

8、我国的标准风速是以一般平坦地区、离地面米高、30年一遇的分钟平均最大风速为依据的。

是指。

9、柔性系数
ij
10、管路的跨度可根据条件和条件进行设计，根据条件确定的跨度在任何条件下都必须得到满足。

11、Π型补偿器可采用或的办法来提高其补偿能力。

二、选择题
1、管道热应力计算的弹性中心法求出的弹性力是在（）。

A、管系的形心
B、固定支座处
C、管系的弹性中心
2、对管道热应力进行判断的经验公式如果得到满足，则管道（）。

A、不用校核其热应力；
B、也要校核其热应力；
C、不一定要校核其热应力
三、简答题
1、各种罐常采用哪些抗风措施？
2、简述回转薄壳的第一、第二曲率半径的定义，并以拱顶油罐的罐壁和罐顶为例分别说明。

3、油罐罐壁为什么有最大和最小壁厚的要求，它们各与哪些因素有关。

4、浮顶罐和拱顶罐可分别采用哪些抗风措施？试说明理由
5、平面管道热应力的大小与哪些因素有关？
6、分别举出2种以上人工管路补偿器和自然管路补偿器。

油罐及管道强度设计第1页共4页。

《油罐及管道强度设计》一、填空题1、常用的立式圆柱形油罐按其顶的结构可分为、、三大种油罐。

2、罐壁板和管子的厚度负偏差是指。

3、5万米3油罐的直径大约为米（40米、60米、80米）。

4、立式圆柱形油罐罐壁开口补强原则是。

5、如果沿壁厚t为的立式油罐罐壁开一直径D为的人孔，需要补强的金属截面积是。

6、我国抗风圈一般设计在的位置上。

7、拱顶罐的罐顶曲率半径为倍罐壁筒体直径。

8、我国的标准风速是以一般平坦地区、离地面米高、30年一遇的分钟平均最大风速为依据的。

是指。

9、柔性系数ij10、管路的跨度可根据条件和条件进行设计，根据条件确定的跨度在任何条件下都必须得到满足。

11、Π型补偿器可采用或的办法来提高其补偿能力。

二、选择题1、管道热应力计算的弹性中心法求出的弹性力是在（）。

A、管系的形心B、固定支座处C、管系的弹性中心2、对管道热应力进行判断的经验公式如果得到满足，则管道（）。

A、不用校核其热应力；B、也要校核其热应力；C、不一定要校核其热应力三、简答题1、各种罐常采用哪些抗风措施？2、简述回转薄壳的第一、第二曲率半径的定义，并以拱顶油罐的罐壁和罐顶为例分别说明。

3、油罐罐壁为什么有最大和最小壁厚的要求，它们各与哪些因素有关。

4、浮顶罐和拱顶罐可分别采用哪些抗风措施？试说明理由5、平面管道热应力的大小与哪些因素有关？6、分别举出2种以上人工管路补偿器和自然管路补偿器。

四、计算题1、有一敞口容器放在地面上，其中装满重度γ为的液体，上下筒体壁厚皆为t ，图中尺寸已知，求离罐底H /2处的径向应力和环向应力。

2、一拱顶罐的拱顶为4mm 厚钢板，无加强筋，它与壁连接采用的包边角钢的横截面积F =7.28cm 2，包边角钢许用应力[σ]=160MPa ，油罐操作正压力200mm 水柱，真空度50mm 水柱，顶板自重340 N/m 2，活载荷（包括雪载）为800 N/m 2，油罐拱顶半径和罐壁直径R =D =7700mm ，顶板边缘切线与水平线的夹角30=α，焊缝系数η =0.85，弹性模量E =2.1×1011 Pa 。

管工考试题及答案一、单项选择题（每题2分，共20分）1. 管道工程中，管道的敷设方式不包括以下哪一项？A. 直埋敷设B. 架空敷设C. 明沟敷设D. 地下暗埋敷设答案：C2. 管道连接时，以下哪种方式不属于焊接连接？A. 电弧焊B. 气焊C. 螺纹连接D. 压力焊答案：C3. 管道的热膨胀补偿，以下哪种方式不属于补偿器的类型？A. 波纹管补偿器B. 套筒补偿器C. 弯头补偿器D. 法兰连接答案：D4. 管道支架的类型中，以下哪种不属于常用支架？A. 滑动支架B. 固定支架C. 弹簧支架D. 滚动支架答案：D5. 管道的防腐措施中，以下哪种不是常用的防腐方法？A. 涂层防腐B. 阴极保护C. 阳极保护D. 热浸镀锌答案：C6. 管道试压时，以下哪种介质不适用于水压试验？A. 清水B. 盐水C. 空气D. 氮气答案：C7. 管道的热处理中，以下哪种不是常见的热处理方式？A. 正火B. 退火C. 淬火D. 时效处理答案：D8. 管道的清洗和吹扫中，以下哪种介质不适用于管道吹扫？A. 空气B. 氮气C. 蒸汽D. 污水答案：D9. 管道的维护和检修中，以下哪种操作不属于常规维护？A. 定期检查B. 定期更换密封件C. 管道更换D. 管道涂漆答案：C10. 管道的施工安全中，以下哪种安全措施不是必要的？A. 个人防护装备B. 现场安全警示C. 管道压力测试D. 管道材料检验答案：C二、多项选择题（每题3分，共15分）11. 管道工程中，以下哪些因素会影响管道的稳定性？A. 管道材料B. 管道直径C. 管道敷设方式D. 管道连接方式答案：A, B, C12. 管道连接时，以下哪些因素需要考虑？A. 管道材料B. 管道直径C. 管道压力等级D. 管道温度答案：A, B, C, D13. 管道的热膨胀补偿中，以下哪些因素需要考虑？A. 管道长度B. 管道材料C. 管道温度范围D. 管道压力答案：A, B, C14. 管道支架的设计中，以下哪些因素需要考虑？A. 管道重量B. 管道热膨胀C. 管道振动D. 管道压力答案：A, B, C15. 管道的防腐措施中，以下哪些因素需要考虑？A. 管道材料B. 管道介质C. 管道环境D. 管道温度答案：A, B, C, D三、判断题（每题2分，共20分）16. 管道的热膨胀补偿器必须在管道安装完成后才能安装。

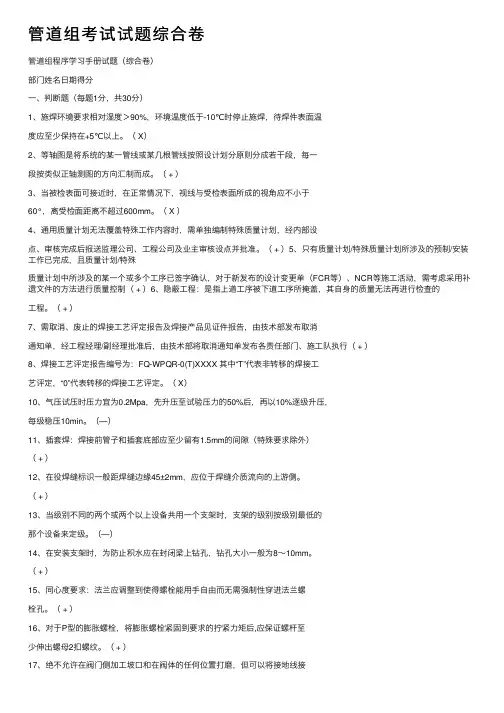

管道组考试试题综合卷管道组程序学习⼿册试题（综合卷）部门姓名⽇期得分⼀、判断题（每题1分，共30分）1、施焊环境要求相对湿度＞90%，环境温度低于-10℃时停⽌施焊，待焊件表⾯温度应⾄少保持在+5℃以上。

（ X）2、等轴图是将系统的某⼀管线或某⼏根管线按照设计划分原则分成若⼲段，每⼀段按类似正轴测图的⽅向汇制⽽成。

（ + ）3、当被检表⾯可接近时，在正常情况下，视线与受检表⾯所成的视⾓应不⼩于60°，离受检⾯距离不超过600mm。

（ X ）4、通⽤质量计划⽆法覆盖特殊⼯作内容时，需单独编制特殊质量计划，经内部设点、审核完成后报送监理公司、⼯程公司及业主审核设点并批准。

（ + ）5、只有质量计划/特殊质量计划所涉及的预制/安装⼯作已完成，且质量计划/特殊质量计划中所涉及的某⼀个或多个⼯序已签字确认，对于新发布的设计变更单（FCR等）、NCR等施⼯活动，需考虑采⽤补遗⽂件的⽅法进⾏质量控制（ + ）6、隐蔽⼯程：是指上道⼯序被下道⼯序所掩盖，其⾃⾝的质量⽆法再进⾏检查的⼯程。

（ + ）7、需取消、废⽌的焊接⼯艺评定报告及焊接产品见证件报告，由技术部发布取消通知单，经⼯程经理/副经理批准后，由技术部将取消通知单发布各责任部门、施⼯队执⾏（ + ）8、焊接⼯艺评定报告编号为：FQ-WPQR-0(T)XXXX 其中“T”代表⾮转移的焊接⼯艺评定，“0”代表转移的焊接⼯艺评定。

（ X）10、⽓压试压时压⼒宜为0.2Mpa，先升压⾄试验压⼒的50%后，再以10%逐级升压，每级稳压10min。

（—）11、插套焊：焊接前管⼦和插套底部应⾄少留有1.5mm的间隙（特殊要求除外）（ + ）12、在役焊缝标识⼀般距焊缝边缘45±2mm，应位于焊缝介质流向的上游侧。

（ + ）13、当级别不同的两个或两个以上设备共⽤⼀个⽀架时，⽀架的级别按级别最低的那个设备来定级。

（—）14、在安装⽀架时，为防⽌积⽔应在封闭梁上钻孔，钻孔⼤⼩⼀般为8～10mm。

管工试题(及答案)一、单选题（每题2分，共20分）1. 管道敷设时，下列哪项不是必须考虑的因素？A. 管道材质B. 管道直径C. 管道颜色D. 管道压力等级答案：C2. 管道连接方式中，哪种方式不适用于压力较高的管道？A. 螺纹连接B. 焊接C. 法兰连接D. 承插连接答案：A3. 管道保温的主要目的是什么？A. 防止管道腐蚀B. 减少热量损失C. 提高管道强度D. 增加管道美观答案：B4. 管道安装过程中，下列哪项不是必须进行的检查？A. 管道材质检查B. 管道密封性检查C. 管道颜色检查D. 管道坡度检查答案：C5. 管道试压时，下列哪项不是必须遵守的安全措施？A. 试压前检查管道支撑B. 试压前检查管道连接C. 试压前检查管道颜色D. 试压时设置安全警戒答案：C6. 管道防腐处理中，下列哪种材料不适用于涂层防腐？A. 环氧树脂B. 聚氨酯C. 聚氯乙烯D. 钢筋混凝土答案：D7. 管道清洗时，下列哪种清洗方式不适用于油污较重的管道？A. 机械清洗B. 化学清洗C. 蒸汽清洗D. 水冲洗答案：D8. 管道焊接过程中，下列哪项不是焊接质量的检验标准？A. 焊缝表面无缺陷B. 焊缝内部无气孔C. 焊缝颜色均匀D. 焊缝强度符合要求答案：C9. 管道敷设时，下列哪种情况不需要设置管道支架？A. 管道长度超过规定B. 管道通过伸缩缝C. 管道颜色不一致D. 管道有大的转角答案：C10. 管道安装完毕后，下列哪项不是必须进行的验收项目？A. 管道材质验收B. 管道连接验收C. 管道颜色验收D. 管道压力试验答案：C二、多选题（每题3分，共15分）1. 管道敷设时，需要考虑的因素包括哪些？A. 管道材质B. 管道直径C. 管道颜色D. 管道压力等级答案：ABD2. 管道连接方式中，适用于压力较高的管道的有？A. 螺纹连接B. 焊接C. 法兰连接D. 承插连接答案：BC3. 管道保温的主要目的包括哪些？A. 防止管道腐蚀B. 减少热量损失C. 提高管道强度D. 增加管道美观答案：AB4. 管道安装过程中，必须进行的检查项目包括哪些？A. 管道材质检查B. 管道密封性检查C. 管道颜色检查D. 管道坡度检查答案：ABD5. 管道试压时，必须遵守的安全措施包括哪些？A. 试压前检查管道支撑B. 试压前检查管道连接C. 试压前检查管道颜色D. 试压时设置安全警戒答案：ABD三、判断题（每题1分，共10分）1. 管道敷设时，管道颜色是必须考虑的因素。
