浪涌防护器中的常用器件

浪涌防护电路设计一、引言浪涌防护电路是指在电路中采用一定的电气或电子技术手段，以保护设备免受突发的、短暂的高电压脉冲的影响，从而保证设备的正常工作。

浪涌防护电路设计是现代电子技术中非常重要的一部分，因为在工业生产和日常生活中，各种突发事件都有可能导致电网中出现高压脉冲，如果没有浪涌防护措施，就会对设备造成不可逆转的损害。

二、浪涌现象及其影响1.浪涌现象浪涌是指突发的、短暂的高压脉冲，通常由雷击、开关操作、线路故障等原因引起。

在实际应用中，由于各种原因导致的高压脉冲可能会以不同形式进入电子设备内部。

2.影响当高压脉冲进入设备内部时，就会对设备产生不同程度的影响。

例如：（1）直接损坏器件：当高压脉冲达到一定程度时，可能会直接击穿器件内部的绝缘层，导致器件损坏。

（2）降低器件寿命：即使高压脉冲没有直接击穿器件，也会在器件内部产生热量，从而使器件温度升高，进而缩短器件的寿命。

（3）引起系统故障：高压脉冲可能会干扰设备内部的信号传输，从而引起系统故障。

三、浪涌防护电路设计原则1.选择合适的防护元件在浪涌防护电路中，选择合适的防护元件非常重要。

一般来说，常用的浪涌防护元件有气体放电管、金属氧化物压敏电阻、二极管等。

不同类型的防护元件具有不同的特点和应用范围，在选择时需要根据实际情况进行考虑。

2.合理布局在电路设计中，合理布局也是非常重要的一点。

例如，在PCB板上布局时，需要将输入端和输出端分开布置，并尽量减少线路长度和环形线路等因素对信号稳定性造成影响。

3.保证接地良好良好的接地是保证浪涌防护电路有效的关键。

在电路设计中，需要保证接地点的数量充足，并尽量减小接地电阻，从而提高接地效果。

四、浪涌防护电路设计实例以下是一种简单的浪涌防护电路设计实例：1.选择合适的防护元件在本例中，选择了气体放电管作为浪涌防护元件。

气体放电管具有响应速度快、容量大、寿命长等优点，在浪涌防护中得到了广泛应用。

2.合理布局在PCB板上，将输入端和输出端分开布置，并采用短线连接，避免环形线路对信号稳定性造成影响。

目前用于浪涌保护的器件有四种：（1）二极管瞬变电压抑制器（TVS），电流调节能力强，工作电压和箝位电低，响应速度快，用于保护400V以下的低压电路，能承受50~500A的浪涌电流，有串联型和并联型两种，是电路板保护和理想器件。

（2）金属氧化物变阻器（压敏电阻），响应速度比TVS管慢，但通流量大于TVS管，可保护电压低于20 kV的设备，常用于电源保护回路。

（3）气体放电管或放电火花间隙，是一个充有惰性气体的密封式火花间隙，当两端出现超过其保护电压的干扰时，一小段延时后间隙被击穿变为低阻抗，通流量大（>20Ka），保护电压可达10kV，适合信号保护回路使用。

（4）固体放电管，是基于晶闸管原理和结构的一种二端负阻器件，响应速度快，无限重复，功耗小，起动电压为5~500V，瞬间冲击电流可达50~3000A，适用于保护电子元器件。

这四类器件的性能各有优缺点，通过配合使用才能达到最佳效果。

4、浪涌保护的实际应用所有保护器件都涉及功率问题，如果浪涌功率太大，单靠一级保护很难彻底完成保护功能，应采用多级的串级保护方案。

高能量的浪涌保护器（避雷器）安装在建筑物的入口处，以泄放浪涌能量的主要部分；低能量的SPD（抑制器）安装在靠近被保护设备处，将浪涌电压箝位到设备的安全电压。

对于这样的保护方案，在避雷器和抑制器之间需要有一定的配合，包括各元件的箝位电压、响应时间、通流容量和它们之间的波阻抗，这种配合间隙有时不是很容易解决。

对一些安全电压水平低，又可能受高浪涌电压干扰的设备，则最好采用内置二级保护的浪涌保护器。

实际系统中，影响自动化设备的干扰既有共模干扰又有差模干扰，并且往往是两者同时发生，因此实用的浪涌保护器必须能同时抑制共模干扰和差模干扰。

浪涌能量最终通过保护器泄放入地，因此保护器的可靠接地至关重要。

浪涌保护器内部结构
浪涌保护器是一种用于保护电子设备免受浪涌冲击的装置。

其内部结构通常包括以下组件:
1. 放电间隙：放电间隙是浪涌保护器中最重要的组件之一。

它通常是一段断开的电路，可以在浪涌冲击发生时，在短时间内放电，将电流引入大地，从而减轻浪涌对设备的损害。

2. 非线性电阻：非线性电阻是浪涌保护器中的另一个重要组件。

它通常是一种电阻和电容的混合体，可以在浪涌冲击发生时，产生非线性效应，从而限制电流和电压的大小。

3. 充气放电管：充气放电管是另一种重要的组件，通常用于保护通信线路和电力系统。

它可以通过充入气体来承受巨大的电流，从而保护电路免受浪涌冲击。

4. 压敏电阻：压敏电阻是浪涌保护器中常用的一种组件，可以承受较高的电压，但一遇过高的电压，就会电阻增大，从而限制电流的大小，保护设备免受浪涌冲击。

5. 扼流线圈：扼流线圈是一种用于限制电流的组件，通常用于保护电力系统中的电机和变压器等。

它可以在浪涌冲击发生时，限制电流的大小，防止电机和变压器烧毁。

浪涌保护器内部结构的多样性取决于其用途和所选择的材料。

一般来说，浪涌保护器的质量取决于其内部组件的质量和数量，以及其设计和制造的质量。

浪涌保护器的原理及参数介绍浪涌保护器原理浪涌保护器(SurgeprotectionDevice)是电子设备雷电防护中不可缺少的一种装置,过去常称为"避雷器"或"过电压保护器"英文简写为SPD.电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏.电涌保护器的类型和结构按不同的用途有所不同,但它至少应包含一个非线性电压限制元件.用于电涌保护器的基本元器件有:放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

汇骐防雷商城提示您浪涌保护器的参数介绍1、最大持续运行电压Uc在220/380V三相系统中选择SPD时,其最大持续运行电压Uc应根据不同的接地系统形式来选择.(1)当电源采用TN系统时,从建筑物内总配电盘(箱)开始引出的配电线路和分支线路必须采用TN-S系统;(2)在下列场所应视具体情况对氧化锌压敏电阻SPD提高上述规定的Uc值:①供电电压偏差超过所规定的10%的场所;②谐波使电压幅值加大的场所.2、冲击电流Iimp规定包括幅值电流Ipeak和电荷Q.3、标称放电电流In流过SPD、8/20μs电流波的峰值电流,用于对SPD做Ⅱ级分类试验,也用于对SPD做Ⅰ级和Ⅱ级分类试验的预处理.对Ⅰ级分类试验In不宜小于15kA,对Ⅱ级分类试验In不宜小于5kA.4、电压保护水平Up即在标称放电电流In下的残压,或浪涌保护器的最大钳压.为使被保护设备免受过电压的侵害,SPD的电压保护水平Up应始终小于被保护设备的冲击耐受电压Uchoc,并应大于根据接地类型得出的电网最高运行电压Usmax,即要求Usmax<Up<Uchoc.当无法获得设备的耐受冲击电压时,220/380V三相配电系统的设备可按表3选择.5、Ⅱ级分类试验的最大放电电流Imax流过SPD、8/20μs电流波的峰值电流.用于Ⅱ级分类试验,Imax>In.。

常用的防浪涌电路有三种方案常用的防浪涌电路有三种方案：一、利用传统的防雷元器件组合成防浪涌电路，例如TVS管（瞬态抑制二极管），气体放电管，PTC（热敏电阻）等。

这些防雷元器件的价格都很低。

二、光耦合电路。

(光隔离器件，价格较低，TPL521-4价格为2元左右。

)三、磁耦合电路。

磁隔离是ADI公司iCoupler专利技术，是基于芯片级变压器的隔离技术。

利用该公司生产的相关芯片可以大大简化电路，减少PCB的面积。

(adm2483的价格在10元左右，adm3251e的价格在10元~20元之间。

)浪涌的来源：浪涌通常由自然界的雷电、电源系统（特别是带很重的感性负载）开关切换时引起的，浪涌的产生将带来能量巨大的瞬变过压或过流，例如感应雷在RS-485传输线上引起的瞬变干扰，其能量可在瞬间烧毁连结传输线上的全部器件。

通常所说的防浪涌，有两个耐压指标，一个是共模，一个是差模。

自然界雷电或大电流切换时产生的浪涌一般认为是共模的，而差模形式的浪涌往往是由于数据电缆附近有高压线经过，数据电缆与高压线之间因绝缘不良而产生的，虽然后者比前者产生的电压和电流要小得多，但它不像前者那样只维持很短的几毫秒，而会在数据通信网络中较长时间内稳定地存在。

光耦或磁耦器件标称的耐压是共模，也就是前端到后端之间的耐压。

如果超过这个耐压，前端后端都一起烧坏；器件不会标称差模的耐压，这个由电路的设计来决定，如果超过这个耐压，前端烧坏，后端不会烧坏。

防浪涌电路通常分为隔离法和规避法：一、隔离法光耦合（需要隔离电源）光耦合器（optical coupler，OC）亦称光电隔离器，简称光耦。

光耦合器以光为媒介传输电信号。

它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。

目前它已成为种类最多、用途最广的光电器件之一。

光耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管（LED），使之发出一定波。

常用浪涌保护器的结构及特性原理1>开放式间隙型间隙避雷器的工作原理：基于电弧放电技术，当电极间的电压达到一定程度时，击穿空气电弧在电极上进行爬电。

优点：放电能力强，通流量大（可以达到100KA）漏电流小热稳定性好缺点：残压高，反映时间慢，存在续流工艺特点：由于金属电极在放电时承受较大电流，所以容易造成金属的升华，使放电腔内形成金属镀膜影响避雷器的启动和正常使用。

放电电极的生产主要还是集中在国外一些避雷器生产企业，，电极的主要成分是钨金属的合金。

工程应用：该种结构的避雷器主要应用在电源系统做B 级避雷器使用。

但由于避雷器自身的原因容易引起火灾，避雷器动作后（飞出）脱离配电盘等事故。

根据型号的不同适合与各种配电制式。

工程安装时一定要考虑安装距离，避免引起不必要的损失和事故。

2>密闭式间隙浪涌保护器现在国内市场有一种多层石墨间隙浪涌保护器，这种浪涌保护器主要利用的是多层间隙连续放电，每层放电间隙相互绝缘，这种叠层技术不仅解决了续流问题而且是逐层放电，无形中增大了产品自身的通流能力。

优点：放电电流大测试最大50KA（实际测量值）漏电流小无续流无电弧外泻热稳定性好缺点：残压高，反映时间慢工艺特点：石墨为主要材料，产品内采用全铜包被解决了避雷器在放电时的散热问题，不存在后续电流问题，最大的特点是没有电弧的产生，且残压与开放式间隙避雷器比较要低很多。

工程应用：该种浪涌保护器应用在各种B、C类场合，与开放式间隙比较不用考虑电弧问题。

根据型号的不同该种产品适合与各种配电制式。

3>放电管类避雷器①开放式放电管避雷器开放式放电管避雷器，实质与开放式间隙避雷器是一样的产品，都属于空气放电器。

但是与间隙放电器比较它的通流能力就降了一个等级。

优点：体积小通流能力强（10-15KA）漏电流小无电弧喷泻缺点：残压较高有续流产品一致性差反映时间慢②密闭式气体放电管密闭式气体放电管也叫惰性气体放电管，主要是内部充盈了惰性气体，放电方式是气体放电，靠击穿气体来起到一次性泻放电流的目的。

ntc浪涌保护使用方法-概述说明以及解释1.引言1.1 概述概述NTC浪涌保护是一种用于电子设备保护的重要技术。

在现代社会中，电子设备在我们的生活中扮演着重要的角色，而浪涌电流问题是这些设备常常面临的一个关键挑战。

浪涌电流是突发的、暂时的高电压或高电流峰值，可能对电子设备造成严重损害，甚至导致设备无法正常工作。

因此，我们需要一种可靠的保护技术来防止或减轻这些浪涌电流对设备的损害。

NTC（Negative Temperature Coefficient）指的是负温度系数。

NTC 浪涌保护技术的核心就是利用这种特殊材料的负温度系数特性来实现对电子设备的保护。

简单来说，NTC浪涌保护器件在正常工作温度下具有较高的电阻，当浪涌电流出现时，这些保护器件的电阻会迅速降低，从而吸收和分散浪涌电流，实现对电子设备的保护。

在使用NTC浪涌保护时，需要注意以下几点。

首先，选择适当类型和规格的NTC浪涌保护器件。

不同的电子设备可能有不同的工作环境和浪涌电流等级，因此需要根据实际需求选择合适的保护器件。

其次，正确安装和接线。

保护器件的正确安装和接线非常重要，任何错误或不当操作都可能导致保护效果的下降甚至无法保护设备。

最后，定期检测和维护。

NTC 浪涌保护器件一旦使用，就需要定期检测其状态和性能，并进行必要的维护和更换。

综上所述，NTC浪涌保护技术是一项非常重要的电子设备保护技术。

通过合理选择和使用NTC浪涌保护器件，并采取正确的安装和维护方法，可以有效防止或减轻浪涌电流对电子设备的损害，延长设备的使用寿命，提高设备的可靠性。

近年来，随着科技的不断进步，NTC浪涌保护技术也在不断发展，展望未来，我们可以预见NTC浪涌保护技术将会在更广泛的领域得到应用，并为电子设备保护提供更强大的支持。

文章结构部分的内容可以对文章的大纲进行解释和说明，以帮助读者了解整篇文章的组织架构和内容安排。

下面是可能的文章结构部分的内容：1.2 文章结构本文将分为三个主要部分：引言、正文和结论。

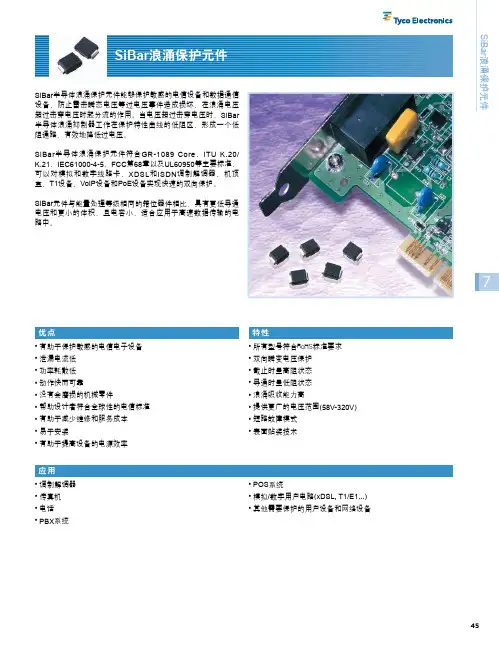

7SiBar 浪涌保护元件45SiBar 半导体浪涌保护元件能够保护敏感的电信设备和数据通信设备，防止雷击瞬态电压等过电压事件造成损坏，在浪涌电压超过击穿电压时起分流的作用。

当电压超过击穿电压时，SiBar 半导体浪涌抑制器工作在保护特性曲线的低阻区，形成一个低阻通路，有效地降低过电压。

SiBar 半导体浪涌保护元件符合GR-1089 Core 、ITU K.20/K.21、IEC61000-4-5、FCC 第68章以及UL60950等主要标准，可以对模拟和数字线路卡，XDSL 和ISDN 调制解调器、机顶盒、T1设备、VoIP 设备和PoE 设备实现快速的双向保护。

SiBar 元件与能量处理等级相同的箝位器件相比，具有更低导通电压和更小的体积，且电容小，适合应用于高速数据传输的电路中。

特性有助于保护敏感的电信电子设备泄漏电流低功率耗散低动作快而可靠没有会磨损的机械零件帮助设计者符合全球性的电信标准有助于减少维修和服务成本易于安装有助于提高设备的电源效率•••••••••所有型号符合RoHS标准要求双向瞬变电压保护截止时呈高阻状态导通时呈低阻状态浪涌吸收能力高提供更广的电压范围(58V-320V)短路故障模式表面贴装技术••••••••调制解调器传真机电话PBX 系统••••SiBar POS 系统模拟/数字用户电路(xDSL, T1/E1...)其他需要保护的用户设备和网络设备•••746客户端设备北美TVBxxx(N)SA-L TRF600-150 TS600-170FIT设备TIA-968-A, TVBxxx(N)SB-L TRF600-160 TS600-200F模拟调制解调器, V.90调制解调器UL 60950, TVAxxx(N)SA-L TRF600-400 TSM600-250FISDN调制解调器, xDSL调制解调器GR1089 Port Type 3‡ TSM600-400FADSL分离器, 电话机, caller ID机,传真机, 电话应答机欧洲/亚洲/ TVBxxx(N)SA-L TRF250-120 TS250-130F互联网设备, PBX系统南美洲TVAxxx(N)SA-L TRF250-120T TSV250-130FPOS终端, 墙上插头ITU K.21 TRF250-145TRF250-183TRF250-184访问网络设备 (†) 北美TVBxxx(N)SC-L TRF600-160 TS600-170F远程终端设备, 线路转发器GR1089 Port Type 5‡ TRF600-400 TS600-200F多路复用器, 跳接跳线箱TS600-400FWAN设备TSM600-250FTSM600-400FFT600-1250‡欧洲/亚洲/ TVBxxx(N)SA-L TRF250-120 TS250-130F南美洲TVAxxx(N)SA-L TRF250-120T TSV250-130FITU K.45 TRF250-145TRF250-183TRF250-184局端交换设备 (†) 北美TVBxxx(N)SC-L TRF600-160 TS600-170FAnalog/POTS用户电路,ISDN用户电路GR1089 Port Type 1‡ TRF600-400 TS600-200FxDSL调制解调器,ADSL/VDSL分离器TS600-400FT1/E1用户电路, 多路复用器TSM600-250FCSU/DSU, 服务器TSM600-400FFT600-1250‡欧洲/亚洲/ TVBxxx(N)SA-L TRF250-120 TS250-130F TCF250-180南美洲TVAxxx(N)SA-L TRF250-120T TSV250-130FITU K.20 TRF250-145TRF250-183TRF250-184初级保护模块 (†) 北美N/A TRF250-183MDF模块, 网络接口Telcordia GR-974 TRF250-184NID装置欧洲/亚洲/ TVBxxx(N)SA-L TRF250-080U TSL250-080F TCF250-100T南美洲TVBxxx(N)SB-L TRF250-120 TS250-130F TCF250-120TITU K.20 TVBxxx(N)SC-L TRF250-120T TSV250-130F TCF250-145TTRF250-145 TCF250-180TRF250-183TRF250-184短程/楼宇内通讯北美TVBxxx(N)SA-L TRF250-080U TSL250-080F设备 (†) GR1089 Port Type 2‡ TVAxxx(N)SA-L TRF250-120 TS250-130FLAN设备, VoIP卡, GR1089 Port Type 4‡ TRF250-120T TSV250-130F有线电话NIU's, TRF250-145无线本地手持机TRF250-183TRF250-184欧洲/亚洲/ TVBxxx(N)SA-L TRF250-120 TS250-130F南美洲TVAxxx(N)SA-L TRF250-120T TSV250-130FITU K.21 TRF250-145TRF250-183TRF250-184请遵循以下步骤：1. 从下面的指南中选择被保护的设备类型。

浪涌保护器的介绍直流电源浪涌保护器AM40D系列直流电源浪涌保护器应用范围· AM*-*型直流电源浪涌保护器用于防止雷电过电压和瞬态过电压对直流电源系统和用电设备造成的损坏，保护设备和使用者的安全。

· 适用于各种直流电源系统，如二次电源设备输出端，直流配电屏及各种直流用电设备。

广泛用于移动通信基站、微波通信局（站）、电信机房、工厂、民航、金融、证券等系统的直流电源防护。

目录展开基本信息1)浪涌保护器浪涌保护器最原始的浪涌保护器羊角形间隙，出现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电，故称“浪涌保护器”。

20世纪20年代,出现了铝浪涌保护器,氧化膜浪涌保护器和丸式浪涌保护器。

30年代出现了管式浪涌保护器。

50年代出现了碳化硅防雷器。

70年代又出现了金属氧化物浪涌保护器。

现代高压浪涌保护器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。

2)突波浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。

本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，。

可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。

而浪涌保护器图集(15张)含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。

3)防雷器浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。

基本与特点保护通流量大，残压极低，响应时间快；· 采用最新灭弧技术，彻底避免火灾；；· 采用温控保护电路，内置热保护；· 带有电源状态指示，指示浪涌保护器工作状态；· 结构严谨，工作稳定可靠。

分析浪涌保护器引言雷电灾害是最严重的自然灾害之一,全世界每年因雷电灾害造成的人员伤亡、财产损失不计其数。

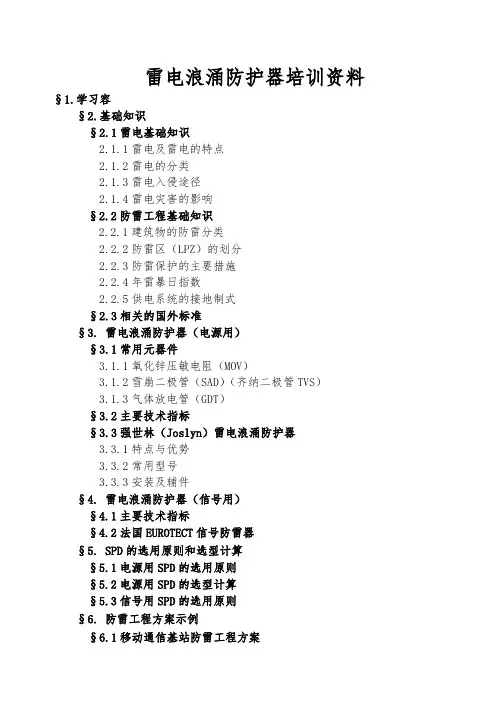

雷电浪涌防护器培训资料§1.学习容§2.基础知识§2.1雷电基础知识2.1.1雷电及雷电的特点2.1.2雷电的分类2.1.3雷电入侵途径2.1.4雷电灾害的影响§2.2防雷工程基础知识2.2.1建筑物的防雷分类2.2.2防雷区（LPZ）的划分2.2.3防雷保护的主要措施2.2.4年雷暴日指数2.2.5供电系统的接地制式§2.3相关的国外标准§3. 雷电浪涌防护器（电源用）§3.1常用元器件3.1.1氧化锌压敏电阻（MOV）3.1.2雪崩二极管（SAD）（齐纳二极管TVS）3.1.3气体放电管（GDT）§3.2主要技术指标§3.3强世林（Joslyn）雷电浪涌防护器3.3.1特点与优势3.3.2常用型号3.3.3安装及辅件§4. 雷电浪涌防护器（信号用）§4.1主要技术指标§4.2法国EUROTECT信号防雷器§5. SPD的选用原则和选型计算§5.1电源用SPD的选用原则§5.2电源用SPD的选型计算§5.3信号用SPD的选用原则§6. 防雷工程方案示例§6.1移动通信基站防雷工程方案§6.2智能楼宇防雷工程方案雷电浪涌防护器培训资料§1.学习容雷电基础知识防雷工程基础知识雷电浪涌防护器（SPD）及防雷元器件基础知识SPD技术参数及选型原则和计算§2.基础知识§2.1雷电基础知识2.1.1雷电及雷电的特点：雷电是自然界频繁的大气放电现象，是一种常见的自然现象。

特点：功率大、时间短、峰值高、波头陡（瞬时就造成损害）2.1.2雷电的分类直击雷——雷电落在线路上，称为直击雷。

（直击雷——闪电直接击在建筑物、其它物体、或防雷装置上，产生电效应、热效应和机械力者。

）感应雷——雷电落在线路附近，耦合到线路上，称为感应雷。

前言：在电路保护解决方案中，雷击浪涌防护是电子工程师尤为关注的一个防护重点，浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压，浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害，本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。

1最原始的浪涌防雷保护器羊角形间隙，出现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电，故称“浪涌保护器”，20世纪20年代，出现了铝浪涌保护器，氧化膜浪涌保护器和丸式浪涌保护器，30年代出现了管式浪涌保护器，50年代出现了碳化硅防雷器，70年代又出现了金属氧化物浪涌保护器，现代高压浪涌保护器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。

1、浪涌防雷保护器按工作原理分：浪涌保护器中的元件（压敏电阻MOV，硅雪崩二极管SAD、空气导管、大放电电容）是采用损耗自身的方式对冲击电流进行消解(发热,融化)，从而使导入地下的冲击电流在安全范围之内，不会形成二次反击。

抑制元件的自身寿命会因为反复承受电流冲击而缩短，SineTamer采用了40模块和热、电熔断双保险、热分担算法等，确保了SineTamer的使用寿命。

SineTamer约消解90％的过电压和过电流，剩余的10％则导入地下。

2SPD并联于线路（L/N）与大地之间，在正常工作电压情况下，MOV处于高阻状态，相当于线路对地开路，不影响线路正常工作，故障显示窗口呈绿色，当线路由于雷电或开关操作出现瞬时脉冲过电压时，防雷模块在纳秒级时间内迅速导通，将过电压短路到大地泄放，当该脉冲过电压消失后，防雷模块又自动恢复高阻状态，不影响用户供电。

当防雷模块长期工作在超负荷工作状态，其性能劣化而发热到一定温度，模块中的热感断路器（K1）会自动断开避雷模块回路，保护电源电路工作不受影响，防止火灾发生，当线路感应过大雷电流时，过流断路器（K2）迅速断开，防止SPD爆炸。

浪涌10kv防护方案全文共四篇示例，供读者参考第一篇示例：浪涌10kv防护方案，是为了防护电力系统中的设备免受由于浪涌电流引起的损坏，保障电力系统的正常运行和设备的长期稳定工作。

在电力系统中，浪涌电流是指由于电压的突然变化或闪电等原因造成的瞬时过电压，它可能导致设备损坏和系统故障。

制定有效的浪涌10kv防护方案对于电力系统的稳定运行至关重要。

在防护浪涌10kv的过程中，需要采取一系列措施来降低浪涌电流对设备的影响。

需要在电力系统中安装避雷器。

避雷器是一种能够将浪涌电流引向地面的设备，可以有效地减少浪涌电流对设备的冲击。

还需要对电力系统中的设备进行全面的检测和维护，确保设备运行正常，并及时更新设备，以提高设备的防护能力。

还需要根据具体情况对电力系统中的电缆进行合理的布局，避免电缆之间的电磁干扰和浪涌电流的传导。

除了上述措施外，还可以采取其他一些方法来提高浪涌10kv的防护能力。

可以在电力系统中增加防雷接地装置，以增加电力系统的接地能力，减少浪涌电流的冲击。

还可以采用多级过电压保护装置，对电力系统进行多层次的保护，以提高电力系统的稳定性和可靠性。

第二篇示例：浪涌是一种瞬时电压过高的现象，通常由雷电、电源开关、感应负载等因素引起。

在电力系统中，浪涌问题是一个普遍存在的难题，如果不加以有效防护，就会给电器设备带来严重的损害甚至导致设备故障。

10kv电压等级下的浪涌问题尤为突出，因此制定一份浪涌10kv 防护方案是非常必要的。

要了解10kv电压等级的特点。

10kv电压等级在电力系统中是一种较高的电压等级，广泛应用于城市供电网、工业用电等场合。

由于电压等级较高，一旦发生浪涌问题，对于设备的损害程度会更加严重，因此对于10kv电压等级下的浪涌防护要求更高。

要选择合适的浪涌防护器件。

在10kv电压等级下，常用的浪涌防护器件包括浪涌保护器、避雷器、电源滤波器等。

这些器件可以有效地吸收、分解、消散来自外部的浪涌电压，保护设备免受损害。

常见的8种防护电路中的元器件认识随着社会的不断进步，物联⽹的发展，电⼦产品的室外应⽤场景，持续⾼增长，电⼦产品得到了极其⼴泛的应⽤，⽆论是公共事业，还是商⽤或者民⽤，已经深⼊到各个领域，这也造成了产品功能的多样化、应⽤环境的复杂化。

随着产品功能越来越多，其功能接⼝也越来越丰富，⽐如：⽹络接⼝（带POE功能）、模拟视频接⼝、⾳频接⼝、报警接⼝、RS485接⼝、RS232接⼝等等。

通信产品在应⽤的过程中，由于雷击等原因形成的过电压和过电流会对设备端⼝造成损害，因此应当设计相应的防护电路，各个端⼝根据其产品族类、⽹络地位、⽬标市场、应⽤环境、信号类型以及实现成本等多种因素的不同所对应的防护电路也不同。

1、⽓体放电管图1 ⽓体放电管的原理图符号⽓体放电管是⼀种开关型保护器件，⼯作原理是⽓体放电。

当两极间电压⾜够⼤时，极间间隙将放电击穿，由原来的绝缘状态转化为导电状态，类似短路。

导电状态下两极间维持的电压很低，⼀般在20～50V，因此可以起到保护后级电路的效果。

⽓体放电管的主要指标有：响应时间、直流击穿电压、冲击击穿电压、通流容量、绝缘电阻、极间电容、续流遮断时间。

⽓体放电管的响应时间可以达到数百ns以⾄数ms，在保护器件中是最慢的。

当线缆上的雷击过电压使防雷器中的⽓体放电管击穿短路时，初始的击穿电压基本为⽓体放电管的冲击击穿电压，放电管击穿导通后两极间维持电压下降到20～50V；另⼀⽅⾯，⽓体放电管的通流量⽐压敏电阻和TVS管要⼤，⽓体放电管与TVS等保护器件合⽤时应使⼤部分的过电流通过⽓体放电管泄放。

因此⽓体放电管⼀般⽤于防护电路的最前级，其后级的防护电路由压敏电阻或TVS管组成，这两种器件的响应时间很快，对后级电路的保护效果更好。

⽓体放电管的绝缘电阻⾮常⾼，可以达到千兆欧姆的量级。

极间电容的值⾮常⼩，⼀般在5pF以下，极间漏电流⾮常⼩，为nA级。

因此⽓体放电管并接在线路上对线路基本不会构成什么影响。

浪涌10kv防护方案
针对10kV系统的浪涌保护，通常可以采取以下几种方案来防护设备免受浪涌电压的影响：
1.避雷器：安装避雷器是最常见的浪涌保护措施之一。

避
雷器能够将浪涌电流引向地面，保护设备不受过高电压的侵害。

2.浪涌保护器：使用专门设计的浪涌保护器来限制浪涌电
压的传播，通常会将其安装在电源线路、通信线路等接口处，
以防止浪涌电压进入设备。

3.继电保护：在电力系统中，继电保护设备也可以用于浪
涌保护。

通过合适的继电保护配置，可以实现对系统的及时断
电或隔离，以减少浪涌电压对设备的影响。

4.滤波器：在电力系统中引入滤波器，可以减少电力线上
的高频干扰和浪涌电压，保护设备免受这些干扰的影响。

5.接地保护：良好的接地系统也是防止浪涌电压对设备造
成损坏的重要手段。

确保设备和系统的有效接地可以帮助释放
浪涌电流，保护设备不受伤害。

在设计浪涌保护方案时，应该根据具体系统的特点、设备的敏感程度以及所处环境的潜在风险来进行选择。

同时，建议寻求专业电力工程师或设备供应商的建议，以确保选取的浪涌保护方案符合相关标准和要求，并能有效保护设备免受浪涌电压的影响。

浪涌抑制器件特性及选用浪涌防护器件目前在防雷浪涌过压的保护器件中主要有：防雷器、放电管、压敏电阻和半导体浪涌保护器。

在防雷器件的使用中按防护同流量能力的大小大致分为防雷器>气体放电管>压敏电阻>SAD （Surge Arrest Device ），从价格上按相同容量的防浪涌器件，SAD 的价格高于放电管，约是压敏电阻的2倍，但SAD 的响应时间最快，同时漏电流也相对较小。

以上四种防浪涌器件中，放电管和SAD 都存在有动作后的续流问题，在应用中应加以考虑。

压敏电阻压敏电阻的特性金属氧化物压敏电阻的V/I 特性曲线相似于指数函数，可简单表示为：a KV I ，其中K 为陶瓷常数，取决于压敏电阻器的制作工艺材料等，对于金属氧化物压敏电阻指数a 可大于30，压敏电阻的V/I 特性如图1：图1 压敏电阻的V/I 特性图2 压敏电阻的等效电路其中L为引线电感量，C为电容器，Rig为中间相的电阻值，Rv为理想的压敏电阻，Rb为ZnO的导通阻抗。

压敏电阻的工作电压，指在规定的工作电压时，导通电流较小，当所加电压为压敏电压的0.75倍时，压敏电阻的漏电流为uA级别，可忽略不计。

脉冲电流，一般指流通过压敏电阻电流波形为8/20us波的瞬态最大脉冲电流。

能量耐量，指压敏电阻的能够承受的最大的W。

压敏电压，指压敏电阻流通过1mA的电流时，所需能量，其计算为：⎰=10)()(t t dt t i t v加在压敏电阻上的电压。

响应时间，指压敏电阻对浪涌的响应速度，一般为皮秒到纳秒级别，可和SAD防浪涌器件做比较。

温度系数，指温度变化时压敏电阻的V/I特性随着变化，压敏电阻呈负温度特性，当温度升高时，压敏电阻的动作电压、脉冲电流、能量耐量和持续负荷都相应的降低。

压敏电阻发生浪涌过电压冲击时，在压敏电阻上测得的电压峰值既为残压，残压于压敏电压的比值，称为残压比，一般要求残压比小于3。

在实际应用中应考虑到残压对保护元件的影响。

安防系统浪涌防护指标与防护器件选型参数随着社会发展和科技进步，各行各业都大量的引进和使用先进的自动化设备、办公网络以及工业电视的监控系统，这些设备往往都富含大量高精密电子，部件集成度提高，设备耐压水平不断的下降，对人为操作过电压、静电非常敏感，很容易受到脉冲击穿。

据有关机构不完全统计，60%以上的电子电器设备出现的损坏，都是浪涌引起的。

所以对电子设备来说，浪涌防护性能的强弱是很重要的。

因此硕凯电子在浪涌防护器件的研发和生产中一直坚持技术创新，争取满足市场多数客户的浪涌防护器件需求。

安防系统介绍安防系统是以维护公共安全为目的，运用相关产品所构成的电子系统或者网络。

主要由五种系统构成，一种是视频监控系统，第二是防盗报警系统，第三是门禁对讲系统，第四个是巡更系统，第五是消防广播系统，这五个子系统又有大量的电子电器设备组成，这些安防系统或者电器设备都处在浪涌多发的环境。

安防系统的浪涌防护策略防雷就像防洪，我们可以通过疏浚河道、筑堤坝来进行防护，对于浪涌来说，同样可以通过疏导以及隔离两种方式进行防护。

疏导——把所有的浪涌电流都通过良好的接地系统泄放到大地，不能直接接地的就通过防雷元器件以后再接地，不同的接地系统之间用等电位连接器连接起来。

隔离——利用接地的金属网、金属管等把需要防护的目标物（例如微机房、电源线、信号线等）屏蔽起来，把不能承受高浪涌电压冲击的设备用限压元件隔离起来。

安防电子产品的浪涌防护案例1、数字硬盘录像机（DVR）DVR和监控摄像机距离很远，没有防雷电路的话很容易把DVR的芯片烧坏。

对于电子接口防雷的搭建，严格来说是运用了前面介绍的疏导和隔离。

DSS管的话就是疏导，把浪涌疏导到大地。

它主要是作用是将这个高压调配到可以承受的级别，把这个设备与元件隔离开来。

针对于DVR来说，除了引视频输入接口，电源输入系统也很容易受到雷击影响，我们可以采用压敏电阻构成一个防护电路。

可以选择流量四千安培以上的产品。

浪湧防護器件—TVS管优恩半导体電壓及電流的瞬態干擾是造成電子電路及設備損壞的主要原因，常給人們帶來無法估量的損失。

這些干擾通常來自於電力設備的起停操作、交流電網的不穩定、雷電干擾及靜電放電等,瞬態干擾幾乎無處不在、無時不有,使人感到防不勝防。

幸好,一種高效能的電路保護器件TVS管的出現使瞬態干擾得到了有效抑制。

TVS管也稱瞬變電壓抑制二極體，也叫箝位型二極體，是在穩壓管工藝基礎上發展起來的一種新產品，是目前普遍使用的一種高效能限壓保護器件，其電路符號和普通穩壓二極體相同,外形也與普通二極體無異,當TVS管兩端經受瞬間的高能量衝擊時，它能以極高的速度（最高達1*１0-12秒）使其阻抗驟然降低，同時吸收一個大電流，將其兩端間的電壓箝位在一個預定的數值上，從而確保後面的電路元件免受瞬態高能量的衝擊而損壞。

TVS管的特性：在規定的反向應用條件下，TVS管對受保護的線路呈高阻抗狀態。

當瞬間電壓超過其擊穿電壓時，TVS管就會提供一個低阻抗的路徑，並通過大電流方式使流向被保護元器件的瞬間電流分流到TVS管，同時將受保護元器件兩端的電壓限制在TVS管的箝位電壓。

當過壓條件消失後，TVS管又恢復到高阻抗狀態。

TVS管的關鍵參數：1、最小擊穿電壓VBR：器件在發生擊穿的區域內，在規定的試驗電流IBR（一般情況IBR＝1mA）下，測得器件兩端的電壓稱為最小擊穿電壓。

2、反向斷態電壓VRWM：TVS管最大連續工作的直流或脈衝電壓，該電壓施加於TVS管的兩極間時，它處於反向關斷狀態，流過它的電流應小於或等於其最大反向漏電流IR。

3、脈衝峰值電流IPP：反向工作時，在規定的脈衝波形（如：10/1000μs雙指數波形）條件下，器件允許通過的最大浪湧電流。

4、最大箝位電壓VC：當脈衝峰值電流IPP流過TVS管時，其兩端出現的最大電壓值稱為箝位電壓VC。

VC和IPP反映了TVS管的浪湧抑制能力。

通常把VC與VBR之比稱為箝位因數（係數），其值一般在1.2～1.4之間。
