直流电机的工作原理
1、直流电动机的工作原理:
在图中,线圈连着换向片,换向片固定于转轴上,随电机轴一起旋转,换向片之间及换向片与转轴之间均相互绝缘,它们构成的整体称为换向器。
电刷A、B在空间上固定不动。
在电机的两电刷端加上直流电压,由于电刷和换向器的作用将电能引入电枢线圈中,并保证了同一个极下线圈边中的电流始终是一个方向,继而保证了该极下线圈边所受的电磁力方向不变,保证了电动机能连续地旋转,以实现将电能转换成机械能以拖动生产机械,这就是直流电动机的工作原理。
留意:每个线圈边中的电流方向是交变的。
2、直流发电机的工作原理:
如图,当用原动机拖动电枢逆时针方向旋转,线圈边将切割磁力线感应出电势,电势方向可据右手定则确定。
由于电枢连续旋转,线圈边ab、cd将交替地切割N极、S极下的磁力线,每个线圈边和整个线圈中的感应电动势的方向是交变的,线圈内的感应电动势是交变电动势,但由于电刷和换向器的作用,使流过负载的电流是单方向的直流电流,这始终流电流一般是脉动的。
在图中,电刷A所引出的电动势始终是切割N极磁力线的线圈边中的电动势,它始终具有正极性;电刷B始终具有负极性。
这就是直流发电机的工作原理。
3、电机理论的可逆性原理:
从基本电磁过程看,一台直流电机既可作为电动机运行,也可作为发电机运行,只是外界条件不同而已。
当外加直流电压,可作为拖动生产机械的电动机运行,将电能变换为机械能。
若用原动机拖动电枢旋转,可输出电能,为发电机运行,将机械能变换为电能。
直流电机的基本工作原理
直流电机是一种将直流电能转换为机械能的电动机,广泛应用于工业、交通、家电等领域。
其基本工作原理如下:
一、电磁感应原理
直流电机的核心是电枢,它由若干个线圈组成。
当电枢通电时,线圈
内会产生磁场,而周围的永磁体也会产生磁场。
这两个磁场作用在一起,产生了磁力线的相互作用。
这里的相互作用就是电磁感应原理。
二、安培定则
电枢中的电流受到洛伦兹力的作用,从而产生了强烈的转动力矩。
这
里的转动力矩是根据安培定则来描述的。
安培定则是指电流在磁场中
的受力方向受洛伦兹力的限制。
三、换向器原理
由于直流电的特性,电流方向是恒定不变的。
因此,为了保证电枢能
够顺畅地旋转,需要借助一种叫做换向器的装置。
换向器能够将电枢
的电流方向随着电机的旋转而不断地反转,从而使电机一直保持转动。
四、通用性
直流电机具有通用性,不仅可以用于直流电源,还可以在交流电路中使用。
这得益于电机内部的换向器能够将交流电源转换为直流电源,从而使得直流电机能够在交流电路中运行。
五、应用广泛
直流电机广泛应用于各种领域,例如电子游戏机、电动机车、电动汽车、家庭电器等。
由于其结构简单、制造工艺简便,因此在现代工业中也占有重要地位。
直流电机的工作原理直流电机是一种常见的电动机类型,广泛应用于各种电动设备和工业控制系统中。
它的工作原理基于法拉第电磁感应和楞次定律,通过电流在磁场中相互作用产生力矩,从而实现电能转化为机械能。
本文将详细介绍直流电机的工作原理及其相关知识。
一、直流电机的基本结构直流电机由定子、转子、永磁体、集电装置、换向器和机壳等组成。
定子上绕有一组线圈,称为电枢。
转子则由一片或多片导电材料构成。
当传导电流通过电枢时,产生的磁场与永磁体的磁场相互作用,使转子发生转动。
二、电枢的工作原理电枢是直流电机的核心组件,它通过电流激发磁场,从而产生力矩并推动转子运动。
具体来说,电流流经电枢时,会形成环绕电枢的磁场。
根据楞次定律,当导体(即电枢)在磁场中运动时,会产生一个与运动方向垂直的感应电动势。
这个感应电动势会导致电枢中的电流方向发生改变,实现了电能到机械能的转化。
三、永磁体的作用在直流电机中,永磁体是产生恒定磁场的关键部件。
它通常由强磁性材料制成,如钕铁硼或铁氧体。
永磁体的磁场与电枢产生的磁场相互作用,使电枢在磁场中运动。
同时,永磁体也可以提供稳定的磁场,使电机具备较高的功率密度和效率。
四、集电装置与换向器集电装置是直流电机中起到传递电流的作用。
由于转子会不断旋转,所以为了保持电流的稳定,需要使用集电装置来接触和传导电流。
而换向器则用于实现电流方向的改变,确保电枢能够持续地产生力矩并推动转子转动。
五、直流电机的应用由于直流电机具有结构简单、工作可靠、调速范围广等优点,广泛应用于各行各业。
在家用电器中,直流电机常用于风扇、洗衣机、真空吸尘器等设备中。
在工业生产中,直流电机则应用于各种机床、电动车辆、机器人等领域。
六、直流电机的优势与不足直流电机具有一些明显的优势,如启动扭矩大、调速性能好、响应快等。
同时,直流电机还可以通过外加电阻或控制器来实现调速和反转。
然而,直流电机也存在一些不足之处,例如换向器容易磨损、浪费能量较高等。
直流电机工作原理直流电机是一种将直流电能转化为机械能的装置。
它是由一个固定部分(定子)和一个旋转部分(转子)组成的。
当电流通过定子线圈时,会在定子中产生一个磁场。
而当磁场与转子上的磁场相互作用时,就会产生一个电力矩,推动转子旋转。
直流电机的工作原理可以分为以下几个方面来说明:1.磁场产生:当直流电流通过定子线圈时,会在定子内部产生一个磁场。
这是因为电流通过线圈时,会在线圈周围产生一个磁场。
而由于定子线圈是直接与电源相连的,因此它会持续地产生磁场。
2.磁场与转子相互作用:转子上有一个磁场。
当转子与定子中的磁场相互作用时,就会产生一个电力矩。
这是因为两个磁场之间会相互吸引或排斥,从而产生一个力矩作用在转子上。
3.反向作用力:当转子开始转动时,它会产生一个逆向的电动势,也就是所谓的自感电势。
这个电动势会抵消部分输入电流,从而减少了电流在定子线圈上的流动,进而减小了定子产生的磁场。
4.固定磁场方向:为了确保转子始终朝向磁场运动,直流电机在定子中使用了一个永久磁体。
这个永久磁体在定子中产生一个固定的磁场,确保转子在该磁场方向上运动。
5.制动和调速:直流电机可以通过改变输入电流来调节转速。
当增加电流时,定子内部的磁场将会变强,从而增大了电力矩。
反之,当降低电流时,定子内部的磁场将会变弱,进而减小了电力矩。
通过这种方式,可以实现对直流电机的调速。
直流电机的工作原理可以通过施加电流和控制磁场来实现。
通过改变电流的大小和方向,可以控制转子的转动方向和速度。
这使得直流电机在许多应用中非常有用,例如在电动汽车和工业机械等领域。

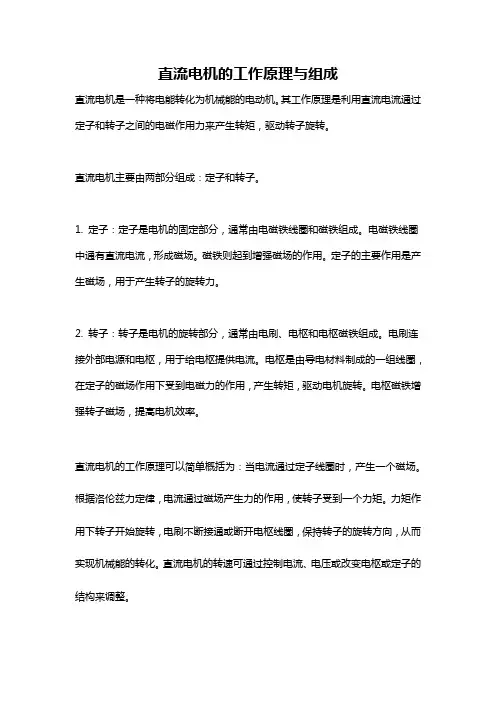

直流电机的工作原理与组成
直流电机是一种将电能转化为机械能的电动机。
其工作原理是利用直流电流通过定子和转子之间的电磁作用力来产生转矩,驱动转子旋转。
直流电机主要由两部分组成:定子和转子。
1. 定子:定子是电机的固定部分,通常由电磁铁线圈和磁铁组成。
电磁铁线圈中通有直流电流,形成磁场。
磁铁则起到增强磁场的作用。
定子的主要作用是产生磁场,用于产生转子的旋转力。
2. 转子:转子是电机的旋转部分,通常由电刷、电枢和电枢磁铁组成。
电刷连接外部电源和电枢,用于给电枢提供电流。
电枢是由导电材料制成的一组线圈,在定子的磁场作用下受到电磁力的作用,产生转矩,驱动电机旋转。
电枢磁铁增强转子磁场,提高电机效率。
直流电机的工作原理可以简单概括为:当电流通过定子线圈时,产生一个磁场。
根据洛伦兹力定律,电流通过磁场产生力的作用,使转子受到一个力矩。
力矩作用下转子开始旋转,电刷不断接通或断开电枢线圈,保持转子的旋转方向,从而实现机械能的转化。
直流电机的转速可通过控制电流、电压或改变电枢或定子的结构来调整。
直流电机工作原理直流电机是一种能够将电能转化为机械能的电动机。
它的工作原理是利用直流电流在电枢和磁极之间产生的磁场相互作用,使得电机转动。
下面将详细介绍直流电机的结构和工作原理。
一、直流电机的结构直流电机主要由以下几个部分组成:1. 电枢:电枢是直流电机的旋转部分,通常由导体绕成的线圈组成。
当电流通过电枢时,电枢会在磁场中旋转。
2. 磁极:磁极是直流电机的静止部分,通常由永磁体或者电磁铁组成。
磁极的作用是产生磁场,使得电枢在其中旋转。
3. 制动器:制动器可以控制电机的转速和停止。
当制动器接通时,它会对电枢产生阻力,减慢电机的转速或者停止电机运转。
4. 机壳:机壳是直流电机的外壳,通常由金属材料制成。
它的作用是保护电机内部的零件,同时也可以散热。
二、直流电机的工作原理直流电机的工作原理可以分为两个部分:电枢和磁极之间的相互作用和直流电源对电枢产生的作用力。
1. 电枢和磁极之间的相互作用当直流电源接通时,电流会通过电枢,使得电枢在磁场中旋转。
在旋转的过程中,电枢会不断地与磁极相互作用,产生一个力矩。
这个力矩会使得电枢继续旋转,直到力矩与制动器对电枢的阻力平衡。
2. 直流电源对电枢产生的作用力当直流电源接通时,它会对电枢产生一个作用力。
这个作用力可以通过洛仑兹力定律来计算。
洛仑兹力定律表明,当导体在磁场中运动时,会受到一个垂直于导体和磁场方向的力。
这个力就是洛仑兹力。
洛仑兹力的大小和方向取决于导体和磁场之间的夹角以及导体所携带的电荷量。
当导体与磁场平行时,洛仑兹力为零;当导体与磁场垂直时,洛仑兹力最大。
在直流电机中,当电枢旋转时,它会不断地与磁场相互作用,产生一个垂直于导体和磁场方向的力。
这个力会使得电枢继续旋转,直到力矩与制动器对电枢的阻力平衡。
三、总结直流电机是一种将电能转化为机械能的电动机。
它的工作原理是利用直流电流在电枢和磁极之间产生的磁场相互作用,使得电机转动。
直流电机主要由电枢、磁极、制动器和机壳等部分组成。
直流电机工作原理简述1.引言1.1 概述概述直流电机是一种常见的电动机,通过直流电源提供电能,将电能转化为机械能的装置。
直流电机由电枢和磁极两部分组成,电枢通电后会产生磁场,而磁极则是通过恒定的磁场来产生转矩。
直流电机的工作原理基于洛伦兹力和摩擦力的相互作用,实现了电能到机械能的转换。
直流电机的基本构成包括电枢和磁极。
电枢由导体绕组和集电刷组成。
通常情况下,电枢绕组由许多个线圈以特定的方式绕在铁芯上,形成电枢线圈。
集电刷则是连接电源和电枢的部件,它和电枢相连,并能提供电流给电枢。
磁极由永久磁体或电磁铁构成,产生一个恒定的磁场。
当电枢通电时,电流会在电枢线圈中流动,通过洛伦兹力的作用,电流会在磁场中产生力,由于线圈在磁场中的排列方式,这些力合成后会产生一个旋转的力矩。
而由于磁极产生的恒定磁场,使得这个力矩保持持续的方向,驱动电枢绕着固定轴进行旋转。
直流电机的工作原理可以通过以下四个基本步骤进行解释:首先,当电枢通电时,电流在线圈中流动;然后,这个电流在磁场中会产生一个力;接着,这个力会产生一个力矩;最后,力矩将驱动电枢绕着轴旋转,从而将电能转化为机械能。
直流电机的应用广泛,可以用于各种场合,如机械设备、汽车、船舶等。
随着科技的进步,直流电机得到了不断的改进和发展,特别是新型材料和控制技术的应用,使得直流电机在效率、功率密度和可靠性等方面得到了显著提升。
因此,直流电机在未来的应用前景非常广阔,有望在更多领域发挥重要作用。
文章结构部分的内容如下:1.2 文章结构本文将分为引言、正文和结论三个部分来系统地介绍直流电机的工作原理。
在引言部分,首先会对直流电机进行概述,包括对直流电机的定义和重要性进行简要说明。
接着,会介绍本文的文章结构,概述各个部分所涵盖的内容,使读者能够对全文的框架有一个清晰的了解。
最后,会明确本文的目的,即对直流电机的工作原理进行简述和应用前景进行展望。
正文部分将主要分为两个小节。
首先,在2.1小节中,将介绍直流电机的基本构成,包括定子、转子、换向器等关键部件的功能和作用。
直流电动机工作原理直流电动机是一种将电能转换为机械能的装置,是现代工业中广泛应用的重要设备。
它的工作原理是利用电流在磁场中产生力矩,从而驱动电动机转动。
下面将详细介绍直流电动机的工作原理。
1. 磁场产生直流电动机通常由定子和转子两部分组成。
定子上设置有永久磁铁或电磁铁产生的磁场,而转子则由电枢和换向器组成。
当电流通过电枢时,电枢周围也会产生磁场。
这两个磁场之间会相互作用,从而产生力矩使电动机转动。
2. 电流作用当直流电源施加在电动机的电枢上时,电流会通过电枢产生磁场。
这个磁场会与定子上的磁场相互作用,产生力矩使转子开始转动。
根据洛伦兹力的原理,当电流通过导体时,导体会受到磁场力的作用,从而产生力矩。
这个力矩会使转子转动,驱动电动机的工作。
3. 换向器的作用在直流电动机中,为了使电流的方向与转子的位置相适应,通常需要使用换向器。
换向器可以改变电流的方向,使得转子在不同位置时,能够产生持续的力矩驱动转动。
换向器的设计和工作原理对于直流电动机的性能和效率有着重要的影响。
4. 转子的运动当电流通过电枢产生力矩使转子开始转动时,转子上的换向器会不断地改变电流的方向,从而使得转子能够持续地转动。
这种连续的转动使得电动机能够持续地输出机械能,从而完成各种工业生产中的任务。
5. 调速和控制直流电动机可以通过改变电枢上的电流大小来实现调速和控制。
通过改变电流的大小,可以改变电动机输出的力矩和转速,从而适应不同的工作要求。
这种调速和控制的特性使得直流电动机在工业生产中具有很大的灵活性和适用性。
总结直流电动机的工作原理是利用电流在磁场中产生力矩,从而驱动电动机转动。
通过永磁体或电磁体产生的磁场和电枢产生的磁场相互作用,使得电动机能够输出持续的机械能。
换向器的作用是使得电流的方向与转子的位置相适应,从而实现持续的转动。
直流电动机具有调速和控制的特性,适用于各种不同的工业生产需求。
直流电机的工作原理
直流电机是一种常见的电动机,它通过直流电源提供电能,将电能转换为机械能,驱动机械装置运转。
直流电机的工作原理主要包括磁场产生、电流通路和力矩产生三个方面。
首先,直流电机的工作原理与磁场产生密切相关。
在直流电机中,通常会有一个磁场产生装置,它可以是永磁体或者电磁铁。
当电流通过磁场产生装置时,会在装置周围产生磁场,形成磁极。
这个磁场是直流电机工作的基础,因为它与电流之间会产生相互作用,从而产生力矩,驱动电机运转。
其次,直流电机的工作原理还与电流通路有关。
在直流电机中,电流通路是通过电刷和换向器来实现的。
电刷是连接电源和电机的导电装置,它与换向器配合工作,使得电流可以按照一定的规律在电机的绕组中流动。
这样,电流在磁场中产生作用,产生力矩,从而驱动电机转动。
最后,直流电机的工作原理还涉及到力矩的产生。
在直流电机中,当电流通过绕组时,会在绕组中产生磁场,这个磁场与磁场产生装置的磁场相互作用,产生力矩。
这个力矩会驱动电机转动,实现能量转换。
综上所述,直流电机的工作原理是通过磁场产生、电流通路和力矩产生三个方面相互作用,实现电能到机械能的转换。
通过对这些原理的深入理解,可以更好地掌握直流电机的工作特点,为实际应用提供理论支持。
直流电动机基本工作原理
直流电动机基本工作原理如下:
1. 电磁感应:直流电动机的核心是一个称为电枢的带有导线的金属线圈。
当通过这个线圈流过电流时,会在其周围产生磁场。
2. 感应磁场:当电源连接到电动机的电枢上时,电流开始流动,产生磁场。
这个磁场与电枢上的永久磁体产生作用,产生一个力矩。
3. 力矩转换:根据洛伦兹力的原理,电流通过电枢产生的磁场会与永久磁体产生的磁场相互作用,产生一个力矩。
这个力矩会使电动机开始旋转。
4. 电刷与换向器:直流电动机的电枢需要不断地改变方向来保持旋转。
为了实现这一点,电动机装有一个装置,称为电刷和换向器。
电刷是通过电流进入电枢的导线,而换向器则用来改变电流的方向,以保持电动机的旋转方向。
5. 转子与定子:直流电动机由两个主要部分组成,分别是转子和定子。
转子是电动机旋转的部分,定子是固定的部分。
电流通过电枢产生的磁场与转子上的永久磁体相互作用,产生旋转力矩。
综上所述,直流电动机的基本工作原理是通过电流在电枢产生的磁场与转子上的永久磁体相互作用,产生旋转力矩,从而驱动电动机旋转。
