6场地竖向设计

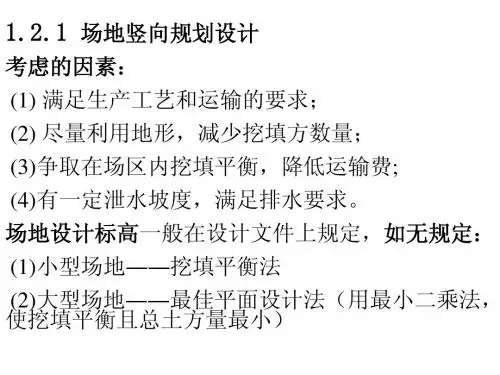

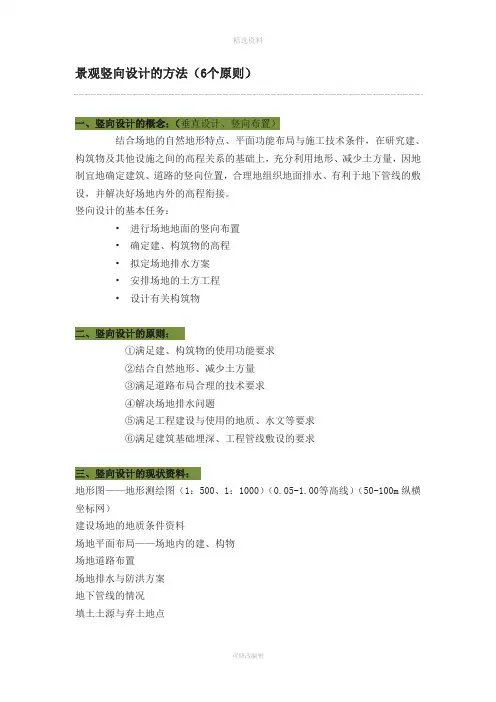

景观竖向设计的方法（6个原则）一、竖向设计的概念：（垂直设计、竖向布置）结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少土方量，因地制宜地确定建筑、道路的竖向位置，合理地组织地面排水、有利于地下管线的敷设，并解决好场地内外的高程衔接。

竖向设计的基本任务：•进行场地地面的竖向布置•确定建、构筑物的高程•拟定场地排水方案•安排场地的土方工程•设计有关构筑物二、竖向设计的原则：①满足建、构筑物的使用功能要求②结合自然地形、减少土方量③满足道路布局合理的技术要求④解决场地排水问题⑤满足工程建设与使用的地质、水文等要求⑥满足建筑基础埋深、工程管线敷设的要求三、竖向设计的现状资料：地形图——地形测绘图（1：500、1：1000）（0.05-1.00等高线）（50-100m纵横坐标网）建设场地的地质条件资料场地平面布局——场地内的建、构物场地道路布置场地排水与防洪方案地下管线的情况填土土源与弃土地点四、竖向设计的成果：设计说明书、竖向布置图、有关技术经济指标、土方图五、地面的竖向设计布置形式（场地平整程度、高差变化）平坡式：台阶式：六、地面的竖向设计布置形式的相关内容：自然地面坡度划分：平坡、缓坡、中坡、陡坡、急坡类别数值特点平坡、缓坡平坡：3%缓坡：3%-10% 小于5%的缓坡地段，建筑宜平行等高线或与之斜交布置长度不超过30-50m中坡10%-25%为中坡道路宜平行等高线或与之斜交布置陡坡、急坡 陡坡：25%-50% 50%以上为急坡不宜大规模开发1、台阶式 1）台阶式布置：台阶的尺寸：需要宽度、容许宽度 容许的宽度：B=（175~180）× H 填 / i 地-i 整 一般整平坡度应在0.5%——2% 2）台阶的高度：相邻台阶之间的高差称为台阶高度。

台阶高度主要取决于场地自然地形横向坡度和相邻台阶之间的功能关系、交通组织及其技术要求。

建筑地形竖向设计原则
1.多层次布局：
在地形竖向设计中，可以通过设置多个层次来丰富建筑的表现力。

通过错层、跌坎等方式，使建筑形成层次感，增加建筑的立体感和美感。

2.悬挑设计：
悬挑是指将建筑的某一部分悬于地面之上，形成空中的悬浮感。

通过悬挑设计，可以增加建筑的视觉冲击力和独特性。

3.阶梯状设计：
在地势较为陡峭的场地上，可以利用阶梯状设计，将建筑分为多个台阶，形成层次感和动态感，同时也可以方便人们在不同高度之间的移动。

4.地下空间的利用：
地下空间利用是指将建筑的一部分或全部设置在地下，充分利用地下空间资源。

通过地下空间的利用，可以解决建筑扩展空间的需求，同时也增加了建筑功能的多样性。

5.坡道和楼梯的设计：
对于有一定高差的场地，可以通过设置坡道或楼梯来连接不同高度的区域。

坡道和楼梯的设计需要考虑到人的舒适度和安全性，同时也可以成为建筑的设计亮点。

6.视野的开放和封闭：
在地形竖向设计中，可以通过调整建筑的高度和布局，来控制建筑内外的视野。

开放的视野可以让建筑与周围环境融为一体，增加通风和采光；封闭的视野可以增加私密性和安全感。

7.绿化和景观的设置：
在地形竖向设计中，可以通过设置绿化和景观，使建筑与自然环境相融合。

例如在建筑的不同高度设置花园、露台等绿化空间，增加建筑的舒适性和人们的活动空间。

园林场地竖向设计名词解释
园林场地的竖向设计是指对场地垂直方向（高度）的规划和设计。

这包括建筑物、植被、地形、水体等在垂直方向上的布局和组织。

以下是在园林场地竖向设计中考虑的一些重要因素：
1.建筑高度和结构：确定场地上建筑物的高度和结构布局。

考虑建筑物的用途、风格、视野、与周围环境的关系等因素。

2.植被层次：规划不同高度层次的植被，包括地面层、灌木层、树冠层等。

通过合理搭配植被，可以创造出层次分明、丰富多样的垂直景观。

3.地形设计：利用地形的高差来创建不同高度的平台、坡地、台阶等景观。

这可以增加场地的立体感，丰富视觉层次。

4.水体设计：如有水体，考虑水体的高差、喷泉、瀑布等元素，以实现水景在垂直方向上的设计。

水体的流动和声音可以为园林带来独特的空间体验。

5.垂直花园：在建筑物表面或结构上设计垂直花园，通过爬山虎、藤蔓等植物打造垂直绿墙，增加绿化面积，改善空气质量，同时美化环境。

6.景观照明：在不同高度设置合适的景观照明，以突显建筑物、植被或水体的垂直线条和特征。

夜间的照明设计可以为场地带来别样的美感。

7.观景点设计：在场地高点或设计的特定位置设置观景点，以提供良好的视野和观赏体验。

这可以是平台、天桥、观景塔等结构。

8.交通和连接：确保垂直设计考虑到交通流线，包括楼梯、电梯、坡道等，以便居民或游客能够便捷地在不同高度之间移动。

在进行园林场地竖向设计时，需要综合考虑自然环境、人文因素、功能需求等多个方面，以打造一个丰富、宜人、具有层次感的园林景观。

设计过程中还需考虑可持续性、可访问性以及安全性等方面的问题。

三、竖向布置的任务：1．选择建筑地坪标高和广场等的标高及其连接关系。

2．确定道路标高和坡度。

3．拟定场地排水系统，保证地面排水通畅，不积水。

4．确定场地平土标高，计算土石方填、挖工程量，力求填挖总量最小，并接近平衡5．合理布置竖向设计必要的工程设施（挡土墙、护坡等）和排水构筑物（排水沟、排洪沟、截洪沟等）。

我国现行的相关规范与标准主要有：1、《城市道路交通规划设计规范》2、《城市用地竖向规划规范》3、《防洪标准》第一节竖向设计的基本知识一、场地设计地面形式计成平坡式、台地式及混合式。

1）当自然地形坡度小于8%时，可采用平坡式布置。

2）当自然地形坡度大于8%时，可采用台地式布置。

台地高度以为1.5~3.0m，台地之间应设挡土墙或护坡联系。

3）采用混合式布置时，台地的划分应与场地的功能和使用性质相协调。

下图为平坡式：下图为台地式：二、设计地面与自然地面的连接·边坡边坡是一段连续的斜坡面。

为了保证土体和岩石的稳定，斜坡面必须具有稳定的坡度，称为边坡坡度，一般用高宽比表示。

·挡土墙挡土墙是主要承受土压力，防止土体塌滑的墙式构筑物，多用砖、毛石和混凝土建造。

当设计地面和自然地形之间有一定高差时，或处在不良地质处，或者易受水流冲刷导致坍塌滑动的边坡，当采用一般铺砌护坡不能满足防护要求时，或者用地受限制地段，宜设置挡土墙。

下图为重力式挡土墙：·建筑物与边坡或挡土墙的距离要求高度大于2m的挡土墙和护坡的上缘与建筑间水平距离不应小于3m，其下缘与建筑间的水平距离不应小于2m。

《城市用地竖向规划规范》(CJJ 83-99)挡土墙和护坡上、下缘距建筑2m，已可满足布设建筑物散水、排水沟及边缘种植槽的宽度要求。

但上、下缘有所不同的是上缘与建筑物距离还应包括挡土墙顶厚度（高差大于1.5m时，应在挡土墙或坡比值大于0.5的护坡顶面加设安全防护设施），种植槽应可种植乔木，至少应有1. 2m以上宽度，故应保证3m。

2015-01-03微设计一、竖向设计的概念：（垂直设计、竖向布置）结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少土方量，因地制宜地确定建筑、道路的竖向位置，合理地组织地面排水、有利于地下管线的敷设，并解决好场地内外的高程衔接。

竖向设计的基本任务：• 进行场地地面的竖向布置• 确定建、构筑物的高程• 拟定场地排水方案• 安排场地的土方工程• 设计有关构筑物二、竖向设计的原则：①满足建、构筑物的使用功能要求②结合自然地形、减少土方量③满足道路布局合理的技术要求④解决场地排水问题⑤满足工程建设与使用的地质、水文等要求⑥满足建筑基础埋深、工程管线敷设的要三、竖向设计的现状资料：地形图——地形测绘图（1：500、1：1000）（0.05-1.00等高线）（50-100m 纵横坐标网）建设场地的地质条件资料场地平面布局——场地内的建、构物场地道路布置场地排水与防洪方案地下管线的情况填土土源与弃土地点四、竖向设计的成果：设计说明书、竖向布置图、有关技术经济指标、土方图五、地面的竖向设计布置形式（场地平整程度、高差变化）平坡式：台阶式：六、地面的竖向设计布置形式的相关内容：自然地面坡度划分：平坡、缓坡、中坡、陡坡、急坡1、台阶式1）台阶式布置：台阶的尺寸：需要宽度、容许宽度容许的宽度：B=（175~180）× H填/ i地-i整一般整平坡度应在0.5%——2%2）台阶的高度：相邻台阶之间的高差称为台阶高度。

台阶高度主要取决于场地自然地形横向坡度和相邻台阶之间的功能关系、交通组织及其技术要求。

台阶高差一般以3.0——4.0m为宜（最高4.0——6.0m），以免道路坡道过长、交通组织困难并增加挡土墙等支挡结构工程量。

台阶高度也不宜过低，一般不小于1.0m。

3）相邻台阶的连接方式：边坡处理和挡土墙：4）按降雨量划分台阶高度：5）两个的关系：护坡是建筑在边坡上的附属工程,是起保护边坡不被雨水冲刷或边坡绿化作用的,而挡土墙是为了保护高路基减少放坡或保护河道等作用,它们之间没有特别的关系,有的护坡底角(力点)作用在挡土墙上,它们可以是单独的,也可以两两相帮衬,但护坡必须在边坡上。

竖向设计步骤园林竖向设计是一项细致而繁琐的工作，设计和调整、修改的工作量都很大。

但不管是用设计等高线法或是用纵横断面设计法等进行设计，一般都要经过以下一些设计步骤。

一、资料的收集设计进行之前，要详细地收集各种设计技术资料，并且要进行分析、比较和研究，对全园地形现状及环境条件的特点要做到心中有数.需要收集的主要资料如下：1．园林用地及附近地区的地形图，比例1:500或1:1000，这是竖向设计最基本的设计资料，必须收集到，不能缺少。

2. 当地水文地质、气象、土壤、植物等的现状和历史资料。

3. 城市规划对园林用地及附近地区的规划资料，市政建设及地下管线资料。

4. 园林总体规划初步方案及规划所依据的基础资料。

5. 所在地区的园林施工队伍状况和施工技术水平、劳动力素质与施工机械化程度等方面的参考材料。

资料的收集原则是：关键资料必须齐备，技术支持资料要尽量齐备，相关的参考资料越多越好。

二、现场踏勘与调研在掌握上述资料的基础上，应亲临园林建设现场，进行认真的踏勘、调查，并对地形图等关键资料进行核实。

如发现地形、地物现状与地形图上有不吻合处或有变动处，要搞清变动原因，进行补测或现场记录，以修正和补充地形图的不足之处。

对保留利用的地形、水体、建筑、文物古迹等要加以特别注意，要记载下来。

对现有的大树或古树名木的具体位置，必须重点标明。

还要查明地形现状中地面水的汇集规律和集中排放方向及位置，城市给水干管接入园林的接口位置等等情况。

三、设计图纸的表达竖向设计应是总体规划的组成部分，需要与总体规划同时进行。

在中小型园林工程中，竖向设计一般可以结合在总平面图中表达。

但是，如果园林地形比较复杂，或者园林工程规模比较大时，在总平面图上就不易清楚地把总体规划内容和竖向设计内容同时都表达得很清楚。

因此，就要单独绘制园林竖向设计图。

根据竖向设计方法的不同，竖向设计图的表达也有高程箭头法、纵横断面法和设计等高线法等三种方法。

由于在前面已经讲过纵横断面设计法的图纸表达方法，下面，就按高程箭头法和设计等高线法相结合进行竖向设计的情况来介绍图纸的表达方法和步骤。

“场地竖向设计“怎么做概念：竖向设计（或称垂直设计、竖向布置）是对基地的自然地形及建筑物（构筑物）进行垂直方向的高程（标高）设计，将场地地形进行竖直方向的调整，充分利用和合理改造自然地形，合理选择设计标高，使之满足建设项目的使用功能和经济、安全和景观等方面的要求，成为适宜建设的建筑场地。

竖向设计的依据一般来说，根据建设具体工程项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少工程填挖土方量，因地制宜合理地确定建筑、道路的竖向位置，合理地组织场地地面排水，并解决好场地内外按规划控制要求的高程衔接，这些对场地地面及建、构筑物等的高程(标高)作出的设计与安排，通称为场地竖向设计。

竖向布置的任务1．选择建筑地坪标高和广场等的标高及其连接关系。

2．确定道路标高和坡度。

3．拟定场地排水系统，保证地面排水通畅，不积水。

4．确定场地平土标高，计算土石方填、挖工程量，力求填挖总量最小，并接近平衡5．合理布置竖向设计必要的工程设施（挡土墙、护坡等）和排水构筑物（排水沟、排洪沟、截洪沟等）。

我国现行的相关规范与标准主要有：1、《城市道路交通规划设计规范》2、《城市用地竖向规划规范》3、《防洪标准》4、《城市居住区规划设计规范》5、《室外排水设计规范》1第一节竖向设计的基本知识一、场地设计地面形式场地设计地面形式是将自然地形改造成为满足使用功能的人工地形，依据不同的自然地形坡度，可分别设计成平坡式、台地式及混合式。

1）当自然地形坡度小于8%时，可采用平坡式布置。

2）当自然地形坡度大于8%时，可采用台地式布置。

台地高度以为1.5~3.0m，台地之间应设挡土墙或护坡联系。

3）采用混合式布置时，台地的划分应与场地的功能和使用性质相协调。

下图为平坡式：下图为台地式二、设计地面与自然地面的连接--边坡边坡是一段连续的斜坡面。

为了保证土体和岩石的稳定，斜坡面必须具有稳定的坡度，称为边坡坡度，一般用高宽比表示。

竖向设计1、一般规定1.1、竖向设计的内容包括：①制定利用与改造地形的方案，合理选择、设计场地的地面形式：依据不同的自然地形坡度，场地的地面形式可分别处理成平坡式、台阶式和混合式；②确定场地坡度、控制点高程、地面形式；③制定合理利用、储存和收集雨水的方案：在干旱、贫水地区，竖向设计应做到使雨水就地渗入地下，或使雨水便于收集储存和利用；④制定合理排除地面和路面雨水的方案：在降雨量大、洪涝多发地区，为减少排放至市政管网及江、河、湖、海的雨水量，竖向设计可考虑雨水就地收集与利用，以利于排洪调蓄；⑤合理组织场地的土石方工程和防护工程；⑥结合道路设计和景观设计，提出合理的竖向设计条件与要求。

1.2、竖向设计应满足以下基本要求：①合理利用地形地貌，减少土石方、挡土墙、护坡和建筑基础工程量，减少雨水对土壤的冲刷；②各项工程建设场地的高程要求以及工程管线适宜的埋设深度；③场地地面排水及防洪、排涝的要求；④车行、人行及无障碍设计的技术要求；⑤场地设计高程与周围相应的现状高程(如周围的道路标高、市政管线接口标高等)及规划控制高程之间，有合理的衔接；⑥建筑物与建筑物之间、建筑物与场地之间(包括建筑散水、硬质和软质场地)、建筑物与道路停车场、广场之间，关系合理；⑦有利于保护和改善建设场地及周围场地的环境景观。

1.3、不同类型场地竖向设计宜按照以下步骤进行：①场地的设计高程，应依据相应的现状高程(如城市道路标高、基地附近原有水系的常年水位和最高洪水位、临海地区的海潮防护标高、周围市政管线接口标高等)进行竖向设计；②地形平坦的场地，首先依据周边控制高程，确定室外地坪设计标高及建筑室内地坪标高；③地形复杂的场地，首先对场地地形进行分析，确定地形不同分类(如陡坡、中坡、缓坡等)，以及各类用地的不同功能(如建筑用地、道路、绿地等)，进行场地竖向设计，确定各地形高程与周边控制高程的联系；④大型公共建筑群依据周边控制高程，确定不同性质建筑的室内外标高，并进行场地竖向设计。
