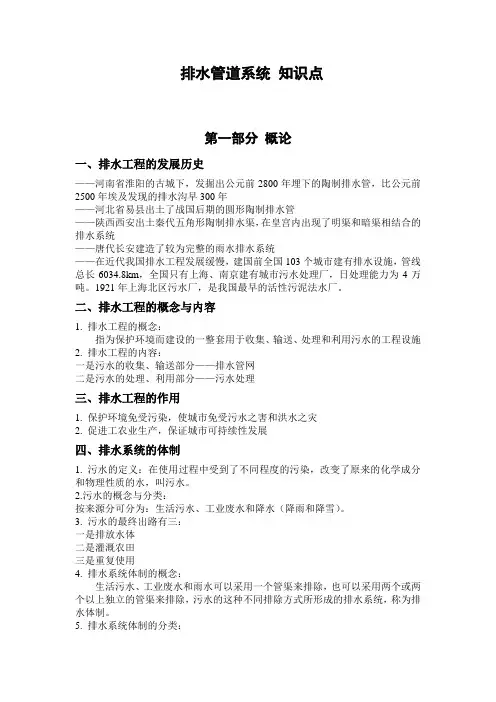

排水管道系统知识点第一部分概论一、排水工程的发展历史——河南省淮阳的古城下，发掘出公元前2800年埋下的陶制排水管，比公元前2500年埃及发现的排水沟早300年——河北省易县出土了战国后期的圆形陶制排水管——陕西西安出土秦代五角形陶制排水渠，在皇宫内出现了明渠和暗渠相结合的排水系统——唐代长安建造了较为完整的雨水排水系统——在近代我国排水工程发展缓慢，建国前全国103个城市建有排水设施，管线总长6034.8km，全国只有上海、南京建有城市污水处理厂，日处理能力为4万吨。
1921年上海北区污水厂，是我国最早的活性污泥法水厂。
二、排水工程的概念与内容1. 排水工程的概念：指为保护环境而建设的一整套用于收集、输送、处理和利用污水的工程设施2. 排水工程的内容：一是污水的收集、输送部分——排水管网二是污水的处理、利用部分——污水处理三、排水工程的作用1. 保护环境免受污染，使城市免受污水之害和洪水之灾2. 促进工农业生产，保证城市可持续性发展四、排水系统的体制1. 污水的定义：在使用过程中受到了不同程度的污染，改变了原来的化学成分和物理性质的水，叫污水。
2.污水的概念与分类：按来源分可分为：生活污水、工业废水和降水（降雨和降雪）。
3. 污水的最终出路有三：一是排放水体二是灌溉农田三是重复使用4. 排水系统体制的概念：生活污水、工业废水和雨水可以采用一个管渠来排除，也可以采用两个或两个以上独立的管渠来排除，污水的这种不同排除方式所形成的排水系统，称为排水体制。
5. 排水系统体制的分类：1) 合流制：直排式、完全截流式和部分截流式三种2) 分流制：完全分流制和非完全分流制五、排水系统的布置形式1. 排水系统的布置原则充分利用地形、地势，就近排入水体，以减小管道埋深、降低工程造价排水系统2. 布置的影响因素1) 地形地势2) 土壤情况3) 河流情况4) 气候情况5) 城市总体规划3.排水系统的布置形式1)正交式2)截流式3)平行式4)分区式5)分散式6)环绕式六、工业企业排水系统与城市排水系统的关系1. 工业企业排出的废水应采取的措施1)改革生产工艺，进行技术革新，力求把有害物质消除在生产过程之中，做到不排或少排废水2)尽量采用循环或重复利用系统，以减小废水排放量3)回收废水中的有用物质，节省能源、创造财富4)尽量以废治废第二部分 污水管道系统设计污水管道系统的设计步骤设计资料的调查—>设计方案的确定—>设计计算—>设计图纸的绘制一、设计资料的调查及方案确定1. 设计资料调查1) 设计任务资料：有关的法令、法规、制度；城市的总体规划及其他基础设施情况2) 自然资料： 地形资料，包括地形图、等高线；气象资料，包括气温、风向、降雨量等；水文资料，受纳水体流量、流速、洪水位；地质资料，包括地下水位、地耐力、地震等级3) 工程资料： 道路、通讯、供水、供电、煤气等 2. 设计方案确定包括排水体制的选择、排水系统的布置形式，应通过技术、经济比较，确定最优的方案 有时需要设计方案对比，选择2-3各不同的设计方案，进行技术、经济方面的对比论证，确定最优的方案。
