气体灭火系统设计规范条文说明目录1. 总则 (39)2. 术语与符号 (40)术语 (40)3. 设计要求 (40)一般规定 (40)系统设置 (42)七氟丙烷灭火系统 (43)IG541混合气体灭火系统 (51)热气溶胶预制灭火系统 (54)4. 系统组件 (55)一般规定 (55)5. 操作与控制 (55)6. 安全要求 (56)1. 总则1.0.1本条阐明本《规范》是为了合理地设计气体灭火系统，使之有效地达到扑灭火灾，保护人身和财产安全的目的。
1.0.2本《规范》属于工程建设规范标准中的一个组成部份，其任务是解决用于工业和民用建筑中新建、改建、扩建工程中有关设置气体全淹没灭火系统的消防设计问题。
气体灭火系统的设置部位，应按照国家标准《建筑设计防火规范》、《高层民用建筑设计防火规范》等其它有关国家标准的规定及消防监督部门针对保护场所的火灾特点、财产价值、重要程度等所作出的有关要求肯定。
现今，国际上已开发出化学合成类及惰性气体类等多种替代哈龙的气体灭火剂。
其中七氟丙烷及IG541混合气体灭火剂在我国哈龙替代气体灭火系统中应用较广，且已应用连年，有较好的效果，积累了必然经验。
七氟丙烷是目前替代物中效果较好的产品。
其对臭氧层的花费潜能值ODP=0，温室效应潜能值GWP＝，大气中存留寿命ALT=31(年)，灭火剂毒性——无毒性反映浓度NOAEL=9％，灭火设计大体浓度C=8％，具有良好的清洁性——在大气中完全汽化不留残渣、良好的气相电绝缘性及良好的适用于灭火系统利用的物理性能，自20世纪90年代初，工业发达国家首选用其替代哈龙灭火系统并取得成功。
IG541灭火剂由N2、Ar、CO2三种惰性气体，按必然比例混合而成，其ODP=0，利用后以其原有成份回归自然，灭火设计浓度一般在37%~43%之间，在此浓度内人员短时刻停留不会造成生理影响。
系统压源高，管网可布置较远。
1994年1月美国率先制定出干净气体灭火系统设计标准(NFPA2001)，国际标准化组织(ISO)亦制订了国际标准《干净气体灭火剂一物理性能和灭火系统设计》(ISO14520)。

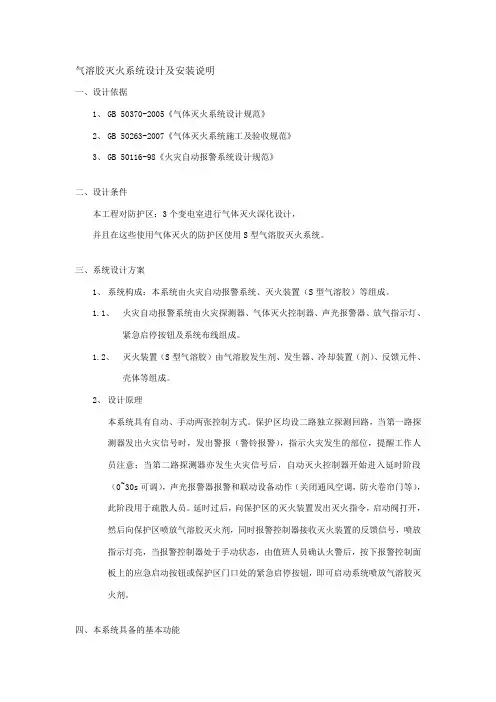

气溶胶灭火系统设计及安装说明一、设计依据1、GB 50370-2005《气体灭火系统设计规范》2、GB 50263-2007《气体灭火系统施工及验收规范》3、GB 50116-98《火灾自动报警系统设计规范》二、设计条件本工程对防护区：3个变电室进行气体灭火深化设计，并且在这些使用气体灭火的防护区使用S型气溶胶灭火系统。
三、系统设计方案1、系统构成：本系统由火灾自动报警系统、灭火装置（S型气溶胶）等组成。
1.1、火灾自动报警系统由火灾探测器、气体灭火控制器、声光报警器、放气指示灯、紧急启停按钮及系统布线组成。
1.2、灭火装置（S型气溶胶）由气溶胶发生剂、发生器、冷却装置（剂）、反馈元件、壳体等组成。
2、设计原理本系统具有自动、手动两张控制方式。
保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报（警铃报警），指示火灾发生的部位，提醒工作人员注意；当第二路探测器亦发生火灾信号后，自动灭火控制器开始进入延时阶段（0~30s可调），声光报警器报警和联动设备动作（关闭通风空调，防火卷帘门等），此阶段用于疏散人员。
延时过后，向保护区的灭火装置发出灭火指令，启动阀打开，然后向保护区喷放气溶胶灭火剂，同时报警控制器接收灭火装置的反馈信号，喷放指示灯亮，当报警控制器处于手动状态，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮，即可启动系统喷放气溶胶灭火剂。
四、本系统具备的基本功能1、保护区域内具有独立的火灾自动探测、自动报警、灭火控制及气体灭火功能。
2、具有系统自动、手动两张启动方式。
3、在自动方式下，系统具备在两只不同类型火灾探测器复合动作的情况下，自动释放S型气溶胶气体灭火的功能。
在开始释放气体前，具有0~30秒可调的延时功能，同时在保护区内外可发出声光报警，已通知人员疏散撤离。
4、在手动启动方式下，人员可在保护区外，利用启动按钮启动气溶胶灭火设备，气体释放前同样具有延时声光报警功能。

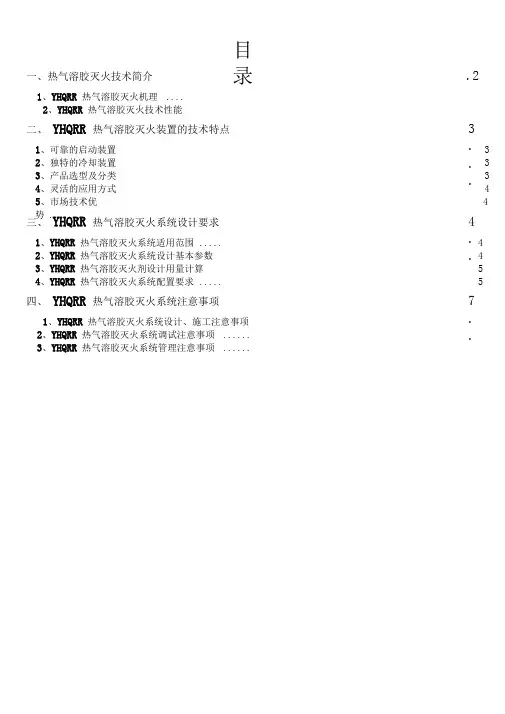

一、热气溶胶灭火技术简介 1、YHQRR 热气溶胶灭火机理 ....2、YHQRR 热气溶胶灭火技术性能目录.2二、 YHQRR 热气溶胶灭火装置的技术特点3...1、可靠的启动装置2、独特的冷却装置3、产品选型及分类4、灵活的应用方式5、市场技术优势 ..3 33 4 4三、 YHQRR 热气溶胶灭火系统设计要求4..1、YHQRR 热气溶胶灭火系统适用范围 .....2、YHQRR 热气溶胶灭火系统设计基本参数3、YHQRR 热气溶胶灭火剂设计用量计算4、YHQRR 热气溶胶灭火系统配置要求 .....4 45 5四、 YHQRR 热气溶胶灭火系统注意事项7..1、YHQRR 热气溶胶灭火系统设计、施工注意事项2、YHQRR 热气溶胶灭火系统调试注意事项 ......3、YHQRR 热气溶胶灭火系统管理注意事项 ......、热气溶胶灭火技术简介1、YHQRR 热气溶胶灭火机理“气溶胶” 是指液态或固态的微粒悬浮于气体介质中的一种物质，其灭火机理如下所述：1.1、吸热降温灭火机理热气溶胶产物中的固体微粒主要为M20 、M2C03 和MHC03 ，这三种物质在火焰上均会发生强烈的吸热反应。
M20在温度大于350C时就会分解，M2C03的熔点为891 C，超过这个温度就会分解，MHC03在100C开始分解,200 C时完全分解，这些都是强烈的吸热反应，另外，M20和C在高温下还可能进行如下吸热反应：M20+CH2 M+C0 2M 20+CH4M+C02上述反应都是强烈的吸热反应，这些固体微粒在火场中发生上述化学反应之前的物理气化过程中还需要从火焰中吸收大量的热，使其达到上述反应所需的温度而进行反应。
任何火灾在较短的时间内所释出的热量是有限的，如果在较短的时间内，气溶胶中的上述固体微粒能够吸收火焰的部分热量，那么火焰的温度就会降低，则辐射到可燃烧物燃烧面时，用于气化可燃物分子和将已经气化的可燃烧分子裂解成自由基的热量就会减少，燃烧反应的速度就会得到一定程度的抑制，这种作用在火灾初期尤为明显。
气溶胶灭火系统的特点及应用发布时间： 2007-8-3 浏览次数： 628 次近年来，“气溶胶”灭火剂在国内被迅速推广，几乎所有的生产厂家都将之喻为“卤代烷”灭火剂的最佳替代物，并且在国家规范中要求使用清洁灭火剂的场所大力推崇。
由于没有相关的国家规范，设计、安装一般都是依照厂标及地方标准进行。
其适应场所及应用范围在国内一直都有较多争议，本文就此作一些讨论。
一、概述60年代的前苏联曾使用烟雾型灭火剂扑救地下火灾。
80年代末，俄罗斯、美国等开始大量研究此类灭火剂，并应用于一些无人机械舱等部位。
90年代初，我国研制出了EBM气溶胶灭火剂，并在全国推广。
由于第一代气溶胶产品在喷放时有高温和喷焰缺陷，导致了一些重大事故。
经过改进后的新一代气溶胶产品，基本解决了以上缺陷，且工程造价低、安装简便，得以广泛应用。
二、系统组成气溶胶灭火剂，是由氧化剂、还原剂及粘合物结合成的固体状态含能化学物质，属于烟火型灭火剂。
气溶胶灭火系统由气溶胶灭火剂以及相应的贮存和启动装置组成，灭火剂在贮存装置内燃烧反应后直接喷放到防护区，属于无管网灭火系统。
气溶胶胶粒具有高分散度、高浓度特点，大部分微粒直径小于1um，可较长时间悬浮在空气中，较易粘附在物体表面。
其主要成份有金属盐类、金属氧化物以及水蒸汽、CO2、N2等，碱金属盐（钾盐等）和金属氧化物（K2O等）起主要灭火作用，灭火效率较高。
三、灭火机理气溶胶的灭火机理主要是化学抑制，也有降温冷却的作用。
1、化学抑制当燃料（烃类—RH）燃烧时，产生活性游离基H+、O--和OH-，并发生链式反应：RH + O2 → H+ + 2O-- + R+（可燃物分解，吸热反应）O-- + H+ → OH-2OH- → H2O + O--（放热反应）最后一步为强烈的放热反应，放热量远大于第一步可燃物分解的吸热量，同时再次分解出游离O--，使得燃烧得以持续。
在高温燃烧区，气溶胶微粒分解出活性游离基K+，它迅速与H+和OH-发生以下反应：K+ + OH- → KOHKOH + H+ → K+ + H2O密集的气溶胶微粒提供了较大的表面反应区域，K+不断再生，夺走燃烧链所需的载体OH-和H+，燃烧无法延续。
