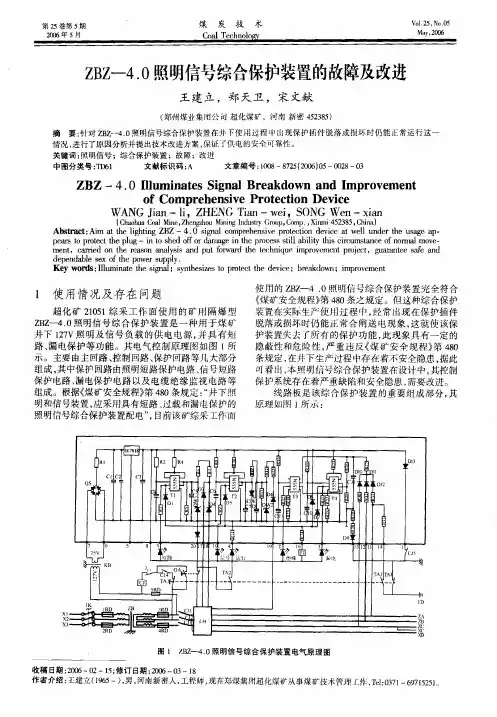

020【大拿之路】ZBZ-4.0MG照明信号综保保护电路（一）照明信号综合保护装置的保护器集成了诸多的保护功能，现在我们主要探讨它的照明短路保护。
首先看图：一、保护器内部稳压电源保护器内部稳压电源由电源变压器KB(一次电压127V、二次电压20V)供电，内部有整流桥堆QSZ1、R1、C1、C2、集成稳压器W1等元件。
控制变压器KB输出20V交流电经整流桥堆QSZ1变为直流脉动电流。
经R1、C1、C2、π形滤波和集成稳压W1稳压后,输出+18V 直流电压,作为保护电路的稳压电源，并为控制回路提供工作电源。
二、照明短路保护电路该电路由集成电路T1的二分之一及其管脚8、9、10、11、13、14所接的半导体元件组成。
1、当照明线路任意两相发生短路故障时LH1、LH2产生较大的电压信号,该信号由LH1、LH2→插件18、19端子→D14、D15→R11→R10→电源负极→D13→插件端子16→起动按钮常闭点QA2→LHD形成回路（图中红色箭头线所示）。
2、在R10产生的压降信号由Tl管脚8输入,触发T1内部翻转导通，其输出端管脚13由高电位降为低电位。
此时电流由电源正极→三极管BG的e极到b极通过R3→D2→T1管脚13→负电形成回路（图中绿色箭头线所示）。
3、流过基极电流,BG的e极开关导通。
继电器1J通电吸合，其回路为正电+Ie→BGe极→c极→插件端子2→继电器1J线圈→插件端子5→负电（图中蓝色箭头线所示）。
1J的常闭接点1J1断开，2J继电器失电,此时2J1断开,固态继电器2K的E、F两端无电压,切断127V主电源。
4、发生故障,发光二极管LED1导通发出红光，给出故障指示信号。
T1触发导通后可实现自锁,只有解除故障后将lK组合开关分断停电,然后重新送电方可正常工作。
正常工作时电流传感器的信号不足以使Tl触发翻转动作。
三、相关说明1、三极管BG三极管有PNP和NPN两种结构形式，其中b为基极，c为集电极，e为发射极。
ZBZ-2.5、4.0M（ZXZ8）照明信号综合保护装置一、适用范围1、用途本装置为煤矿井下133V照明及信号负载的供电、电源控制以及短路、漏电保护等综合防爆电气设备，可以取代现有的2.5KV A干式变压器以及手动防爆开关的多体控制方式。
2、适用条件（1）海拔不超过2000米；（2）周围介质温度不高于+40℃，不低于-25℃；（3）周围空气的相对湿度不大于97±2%；（4）在无强烈颠簸振动以及垂直倾斜不超过15°的地方；（5）现列足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有煤尘、瓦斯危险的矿井中。
3、型号意义电压等级照明额定容量综合隔爆型装置二、技术特征1、型号：ZXZ82.5/4型2、基本参数①主变压器②照明电缆短路保护③信号电缆短路保护注：用户如需容量2.5～10KV A，电压133～220V，保护距离100～2300米时，请与厂方联系。
④照明短路保护动作时间：小于0.5秒，信号短路保护动作时间小于0.1秒。
⑤漏地电阻动作值2ΚΩ。
⑥漏地闭锁电阻动作值2-4ΚΩ。
⑦电缆绝缘危险指示值13ΚΩ±10%。
⑧漏电地保护动作时间小于0.25秒。
⑨工作电压允许波动范围：Ue±10%。
⑩外形尺寸480×740×602（2.5KV A）480×625×614（4KV A）。
三、结构概述综合装置的隔爆外身为圆筒形，具有凸出的底和盖。
壳盖与盖身采用转盖止口结构，外壳上部有一接线箱作为引进和引出电缆用。
外壳右侧法有操作隔离开关闭合时壳盖打不开，壳盖打不开时，隔离开关不能闭合，壳盖上方有一透明镜，可以从外面观察状态指示灯。
外形图如下：主变压器与机芯的连接采用接线端子板方式，检修时机芯可独立拿出。
电子线路部分采用线路板插接方式，可以方便地拆卸。
主要元件作用：1、隔离开关1K：正常情况下仅作隔离电源之用，不允许带负荷操作。
在故障状态下，可分断主变压器的6倍额定电流2次。
矿用ZBZ-4.0(2.5)M照明综保外部结构简介一、功能简介：1、ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。
2、产品型号及其含义：照明信号额定容量（KV A）装置煤矿用综合保护二、结构概述综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
壳盖与壳身采用转盖止口结构，外壳上部有一接线箱作为引进和引出电缆用。
外壳右侧装有操作隔离开关的手柄和检查短路、漏电保护系统是否有效的试验按钮。
并有可靠的机械联锁装置，当隔离开关闭合时壳盖打不开，壳盖打开时，隔离开关不能闭合。
壳盖上方有一观察窗，可以从外面观察到综合装置的状态指示灯。
具体如图所示：详细介绍如下：开关的外部结构及功能1、接线腔（上盖下面）：里面有3个大接线柱和几个小接线柱，3个大接线柱有三个是进电源的，另外5个是接负载和1个接地的。
布局如图所示2、电源进线喇叭口：电源电缆线通过喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口，他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
3、负载线喇叭口：通过这个喇叭口，将开关腔内的负载接线柱与照明灯或信号铃接线柱4、辅助接地喇叭口：辅助的接地线通过此喇叭口与开关内的接地接线柱连接，用于漏电试验。
喇叭口结构：喇叭口内有密封胶圈、金属挡环和挡板。
当接电缆线时，去掉金属挡板，将电缆从外喇叭口、金属挡环、密封橡胶圈中间的孔里穿过去，然后将外喇叭口通过螺栓与开关外壳连接（如上图中喇叭口的状态）。
在外喇叭口上，还有一个压板，将电缆压紧，防止电缆受外力松动。
喇叭结构图密封胶圈图5、煤安标志：凡是煤矿井下使用的电器设备，都需要有此标志。
6、铭牌：标有综保的名称、厂家等各个参数信息。
7、机械闭锁装置：本装置的作用是防止带电打开防爆开关的盖子。

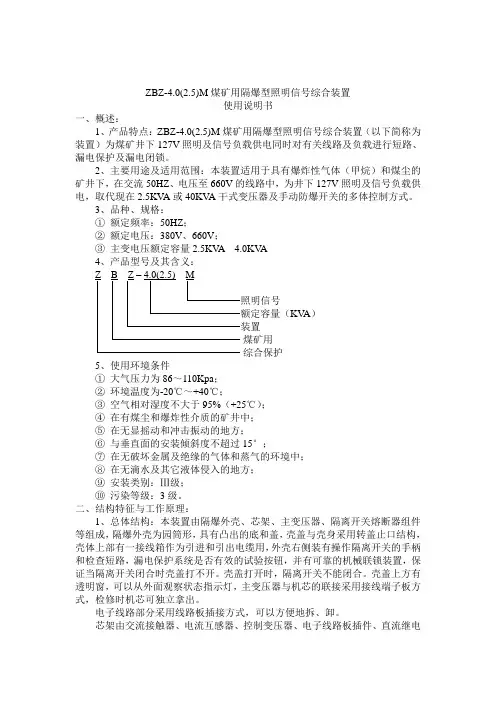

ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置使用说明书一、概述：1、产品特点：ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。
2、主要用途及适用范围：本装置适用于具有爆炸性气体（甲烷）和煤尘的矿井下，在交流50HZ、电压至660V的线路中，为井下127V照明及信号负载供电，取代现在2.5KV A或40KV A干式变压器及手动防爆开关的多体控制方式。
3、品种、规格：①额定频率：50HZ；②额定电压：380V、660V；③主变电压额定容量2.5KV A 4.0KV A4、产品型号及其含义：KV A）煤矿用综合保护5、使用环境条件①大气压力为86～110Kpa；②环境温度为-20℃～+40℃；③空气相对湿度不大于95%（+25℃）；④在有煤尘和爆炸性介质的矿井中；⑤在无显摇动和冲击振动的地方；⑥与垂直面的安装倾斜度不超过15°；⑦在无破坏金属及绝缘的气体和蒸气的环境中；⑧在无滴水及其它液体侵入的地方；⑨安装类别：Ⅲ级；⑩污染等级：3级。
二、结构特征与工作原理：1、总体结构：本装置由隔爆外壳、芯架、主变压器、隔离开关熔断器组件等组成，隔爆外壳为园筒形，具有凸出的底和盖，壳盖与壳身采用转盖止口结构，壳体上部有一接线箱作为引进和引出电缆用，外壳右侧装有操作隔离开关的手柄和检查短路，漏电保护系统是否有效的试验按钮，并有可靠的机械联锁装置，保证当隔离开关闭合时壳盖打不开。
壳盖打开时，隔离开关不能闭合。
壳盖上方有透明窗，可以从外面观察状态指示灯，主变压器与机芯的联接采用接线端子板方式，检修时机芯可独立拿出。
电子线路部分采用线路板插接方式，可以方便地拆、卸。
芯架由交流接触器、电流互感器、控制变压器、电子线路板插件、直流继电器、显示电路板及控制试验按钮等组成。
隔离开关熔断器组件，由隔离开关与螺旋式熔断器组成。
ZBZ-4.0M矿用隔爆型照明信号综合保护装置
技术要求
一、主要技术参数及技术条款
1、照明信号综合保护装置的型号为ZBZ-4M矿用隔爆型，作为煤矿井下127V照明及信号负载提供电源、控制及保护
2、综合保护装置的额定电压为1140、660V/133V，接线方式Y-Δ/Δ，功率4KW；
3、保护装置的主线大喇叭口两只；控制线喇叭口四只；
4、保护装置具有短路保护、漏电闭锁、漏电动作保护；各项保护功能参数均可以进行整定。
5、显示器能实时显示工作状态等。
6、开关中关键元器件必须质量可靠；
7、配标准RS485接口，配置于综合监测监控系统中，实现遥测、遥控、遥信、遥调等四遥功能。
三、应符合的标准
1、该型磁力起动器设计制造应符合2010年版《煤矿安全规程》相关规定；
2、出厂时应提供产品检验合格证、防爆合格证及煤安标志准用证；
3、该型磁力起动器设计制造必需符合以下标准：
a）GB3836.1∽3836.4-2000 爆炸气体环境用电气设备
b) GB/T 12173-1990 矿用一般型电气设备
c) JB/T 4262-1992 防爆电器用橡套电缆引入装置
d）GB/T4942.2-93 低压电气外壳防护等级
e）GB/T1408.1-93 低压开关设备和控制设备总则
f) GB/T1408.2-94 低压开关设备和控制设备、低压断路器
g)MT 209-1990 煤矿通讯、检测、控制用电工电子产品
通用技术要求。
ZBZ-2.5(4.0)M矿用隔爆型照明信号综合保护装置使用说明书南京双京电器有限责任公司本产品可执行Q/320123LFC03-2006、JB6312-1992的标准，说明书严格按照GB9969.1的要求编写，防爆性能应符合GB3836-2000的规定。
一、概述1、用途本装置是适用于煤矿井下127V照明及信号负载的电源控制，它是一种新型无触点照明综合保护装置，该产品性能安全可靠，使用寿命长。
并具有短路，漏电保护及电缆绝缘指示综合性保护功能的隔爆型电气设备。
本装置可以代替旧式2.5KVA、4KVA干式变压器及手动隔爆开关的多体控制方式。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
2、适用条件（1）海拔高度不超过2000m；（2）周围介质温度不高于+40℃,不低于-20℃；（3）周围空气的相对温度不大于95%(+25%时)；（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有甲烷和煤尘爆炸危险的矿井中；3、型号意义Z B Z -2.5(4.0)/1140(660,380) M照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置一、技术特征1、主变压器（干式）参数项目单位ZBZ-2.5 ZBZ-4 额定容量KVA 2.5 4额定电压V 1140，660，380/133 1140,660,380/133 额定电流 A 1.27，2.49，3.79/10.85 2.02,3.49,5.8/17.36 接线方式Y，△/△Y，△/△允许温升℃85 85绝缘等级 B B2、照明短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值11AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 400 3、信号短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值4.5AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 4004、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻整定值1.5KΩ (1.5-3KΩ可调);6、漏地闭锁电阻动作值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围±15%；三、结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
ZBZ-2.5(4.0)M矿用隔爆型照明信号综合保护装置使用说明书南京双京电器有限责任公司本产品可执行Q/320123LFC03-2006、JB6312-1992的标准，说明书严格按照GB9969.1的要求编写，防爆性能应符合GB3836-2000的规定。
一、概述1、用途本装置是适用于煤矿井下127V照明及信号负载的电源控制，它是一种新型无触点照明综合保护装置，该产品性能安全可靠，使用寿命长。
并具有短路，漏电保护及电缆绝缘指示综合性保护功能的隔爆型电气设备。
本装置可以代替旧式2.5KVA、4KVA干式变压器及手动隔爆开关的多体控制方式。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
2、适用条件（1）海拔高度不超过2000m；（2）周围介质温度不高于+40℃,不低于-20℃；（3）周围空气的相对温度不大于95%(+25%时)；（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有甲烷和煤尘爆炸危险的矿井中；3、型号意义Z B Z -2.5(4.0)/1140(660,380) M照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置一、技术特征1、主变压器（干式）参数项目单位ZBZ-2.5 ZBZ-4 额定容量KVA 2.5 4额定电压V 1140，660，380/133 1140,660,380/133 额定电流 A 1.27，2.49，3.79/10.85 2.02,3.49,5.8/17.36 接线方式Y，△/△Y，△/△允许温升℃85 85绝缘等级 B B2、照明短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值11AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 400 3、信号短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值4.5AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 4004、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻整定值1.5KΩ (1.5-3KΩ可调);6、漏地闭锁电阻动作值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围±15%；三、结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置使用说明书执行标准：MT828-1999浙江八达真空电气有限公司二00四年十月ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置使用说明书一、概述：1、产品特点：ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。
2、主要用途及适用范围：本装置适用于具有爆炸性气体（甲烷）和煤尘的矿井下，在交流50HZ、电压至660V的线路中，为井下127V照明及信号负载供电，取代现在2.5KV A或40KV A干式变压器及手动防爆开关的多体控制方式。
3、品种、规格：①额定频率：50HZ；②额定电压：380V、660V；③主变电压额定容量2.5KV A 4.0KV A4、产品型号及其含义：KV A）煤矿用综合保护5、使用环境条件①大气压力为86～110Kpa；②环境温度为-20℃～+40℃；③空气相对湿度不大于95%（+25℃）；④在有煤尘和爆炸性介质的矿井中；⑤在无显摇动和冲击振动的地方；⑥与垂直面的安装倾斜度不超过15°；⑦在无破坏金属及绝缘的气体和蒸气的环境中；⑧在无滴水及其它液体侵入的地方；⑨安装类别：Ⅲ级；⑩污染等级：3级。
二、结构特征与工作原理：1、总体结构：本装置由隔爆外壳、芯架、主变压器、隔离开关熔断器组件等组成，隔爆外壳为园筒形，具有凸出的底和盖，壳盖与壳身采用转盖止口结构，壳体上部有一接线箱作为引进和引出电缆用，外壳右侧装有操作隔离开关的手柄和检查短路，漏电保护系统是否有效的试验按钮，并有可靠的机械联锁装置，保证当隔离开关闭合时壳盖打不开。
壳盖打开时，隔离开关不能闭合。
壳盖上方有透明窗，可以从外面观察状态指示灯，主变压器与机芯的联接采用接线端子板方式，检修时机芯可独立拿出。
电子线路部分采用线路板插接方式，可以方便地拆、卸。

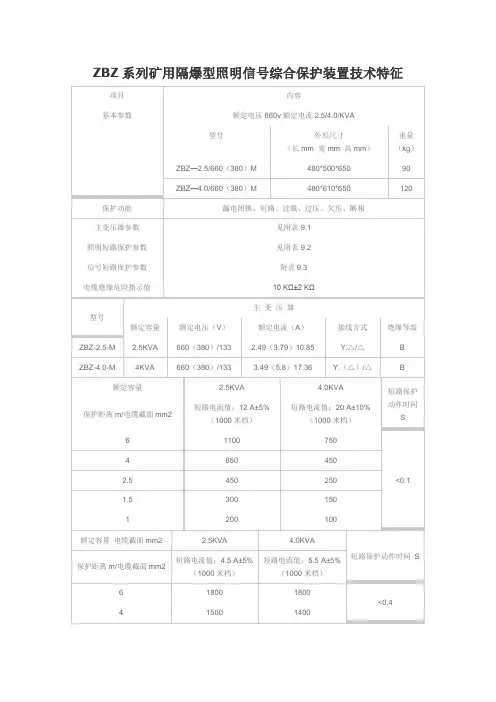

矿用照明综保技术参数简介
ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。
本装置适用于具有爆炸性气体（甲烷）和煤尘的矿井下，在交流50HZ、电压至660V的线路中，为井下127V照明及信号负载供电，取代现在2.5KVA或40KVA干式变压器及手动防爆开关的多体控制方式。
相关机构技术参数如下：
(1)主变压器
适用于1140V或660V电网
（2）照明电缆短路保护
（3）信号电缆短路保护
0.4秒；
(5) 漏电电阻动作值2KΩ;
(6) 漏电闭锁电阻动作值2-4KΩ;
(7) 电缆绝缘危险指示值13KΩ±10%
(8) 漏电保护动作时间小于0.25秒；
(9) 工作电压允许波动范围：Ue±10%;
(10) 外型尺寸：480X470X605(2.5KVA)、480X625X615 (4KVA)；
(11) 整机重量:95kg(2.5KVA)、128kg(4KVA)；
电子元器件及规格型号：。
ZBZ4.0照明信号综合保护装置
ZBZ4.0照明信号综合保护装置产品介绍
ZBZ4.0照明信号综合保护装置适用于于煤矿井下127V照明及信号负载的电源控制，是一种
新型的照明信号综合保护装置，该产品电源与负载的通断采用大功率交流固态继电器，电路
通断无机械振动、无火花、无电磁干扰、性能稳定、安全可靠，使用寿命长。
并具有短路，
漏地保护以及电缆绝缘监测功能。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
ZBZ4.0隔爆型照明信号综合保护装置使用条件
（1）海拔高度不超过2000m；
（2）周围介质温度不高于+40℃，不低于-20℃；
（3）周围空气的相对湿度不大于95%(+25℃时)；
（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；
（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；
（6）可用于有甲烷和煤尘爆炸危险的矿井中。
ZBZ4.0隔爆型照明信号综合保护装置相关参数
开关额定工作电压（V）：127
保护测量单元工作电压（V）：127
保护器额定工作电流（A）：1-50A
额定工作频率（Hz）：50
漏电检测回路：漏电闭锁回路
--电压DC12V，电流＜2mA
外型尺寸（mm）：620*470*660。
ZBZ4.0隔爆型照明信号综合保护装置结构说明
ZBZ4.0照明信号综合保护装置的隔爆外壳为圆筒形，具有凸出的底和盖。
壳盖与壳体采用转盖止口结构。
外壳上有一接线箱作为引进和引出电缆用。
外壳右侧装有操作隔离开关的手柄
和检验短路、漏电保护系统是否有效的试验按钮。
并有可靠的机械联锁装置，保证当隔离开
关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。
壳盖上方有一小透明窗，可以从
外面观察状态指示灯。
机芯和机壳连接采用滑道结构，电子线路部分采用线路板插接方式，
以方便检修。
