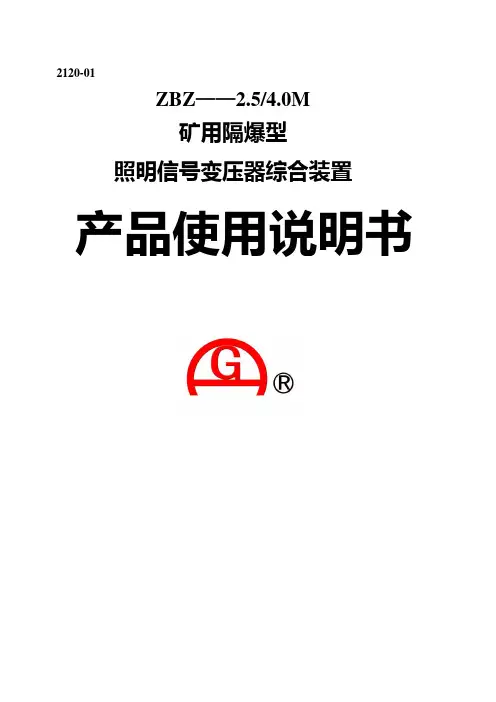

2120-01ZBZ——2.5/4.0M矿用隔爆型照明信号变压器综合装置产品使用说明书甘肃容和矿用设备有限公司2006.06.16出版1. 产品型号和含义Z B Z ——□ M照明额定容量综合隔爆型装置2. 执行标准JB6312-92《矿用隔爆型煤电钻变压器综合装置》3. 防爆型式及标志3.1防爆型式：隔爆型;3.2 防爆标志：ExdI .4. 用途及适用范围4.1 用途本装置是适用于煤矿井下127V照明及信号负载的电源控制，并具有短路保护、漏电闭锁、漏电动作及电缆绝缘危险指示等综合性保护功能的隔爆型电气设备。
本装置可以代替旧式2.5KVA、4KVA干式变压器及手动隔爆开关的多体控制方式。
4.2 使用条件4.2.1海拔高度不超过2000米；4.2.2周围环境温度不高于+40℃，不低于-5℃；4.2.3空气相对湿度不大于95%（25℃时）；4.2.4在有沼气爆炸性混合物的矿井中；4.2.5在无显著摇动和冲击震动的地方；4.2.6与水平面的安装倾斜度不超过15°的地方；4.2.7在无破坏绝缘的气体和蒸汽的环境中；4.2.8在无滴水及其他液体侵入的地方；4.2.9安装类别Ⅲ类；污染等级为3级。
5. 技术特征5.2照明短路保护参数5.4照明短路保护时间小于250ms；信号短路保护时间小于400ms；漏地保护动作时间小于250ms；5.5漏地电阻整定值1.5KΩ（1.5—3KΩ可调）；漏地闭锁电阻动作值3KΩ±1KΩ；电缆绝缘危险指示值10kΩ±2kΩ；工作电压允许波动范围Ue±15％。
6 外行尺寸及质量6.1 外形尺寸：ZBZ—2。
5M 485×580×605ZBZ－4。
0M 605×580×6056.2 质量：125（105）Kg。
7 结构概述本综合装置的隔爆外壳为圆形,具有凸出的底和盖.壳盖与壳体采用转盖止口结构.外壳上部有一接线箱作为引进和引出电缆用.外壳右侧装有操作隔离开关的手柄和试验短路、漏电保护系统是否有效的试验按钮.并有可靠的机械联锁装置,保证当隔离开关闭合时,壳盖打不开;壳盖打开时,隔离开关不能闭合.壳盖上方有一小透明窗,可以从外面观察状态指示灯.机芯与机壳连接采用滑道结构，电子线路部分采用线路板插接方式，以方便检修。

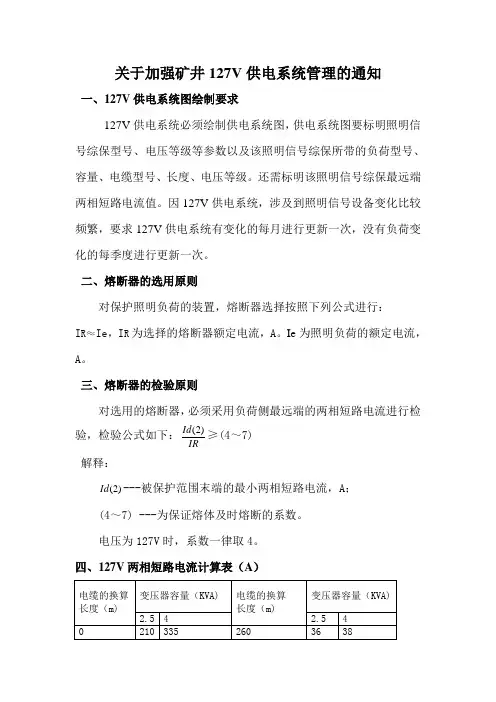

关于加强矿井127V供电系统管理的通知一、127V供电系统图绘制要求127V供电系统必须绘制供电系统图，供电系统图要标明照明信号综保型号、电压等级等参数以及该照明信号综保所带的负荷型号、容量、电缆型号、长度、电压等级。
还需标明该照明信号综保最远端两相短路电流值。
因127V供电系统，涉及到照明信号设备变化比较频繁，要求127V供电系统有变化的每月进行更新一次，没有负荷变化的每季度进行更新一次。
二、熔断器的选用原则对保护照明负荷的装置，熔断器选择按照下列公式进行：I R≈Ie，I R为选择的熔断器额定电流，A。
Ie为照明负荷的额定电流，A。
三、熔断器的检验原则对选用的熔断器，必须采用负荷侧最远端的两相短路电流进行检Id)2(≥(4～7)验，检验公式如下：IR解释：Id---被保护范围末端的最小两相短路电流，A；)2((4～7) ---为保证熔体及时熔断的系数。
电压为127V时，系数一律取4。
四、127V两相短路电流计算表（A）解释：此表为127V 电缆为4平方毫米时，对应的电缆长度和短路电流值。
针对我矿127V 电缆使用2.5平方毫米和1.5平方毫米较多，计算电缆长度时需乘以相应的折算系数，折算系数取1.64。
举例：一台型号ZXB-4.0的照明信号综保，127V 侧最远端馈出一路长度100米的2.5平方毫米的照明信号电缆，标注两相短路电流时，首先进行对该段电缆进行折算，乘以折算系统1.64，折算后电缆长度为164米。
查上表得该照明综保最远端两相短路电流约为58A 。
根据校验原则，IR Id )2(≥(4～7)，I R ≤4)2(Id ，I R ≤458=14.5。
根据上述校验原则，I R 选择不能大于14.5A ，然后结合第二条熔断器选择原则，根据该照明综保所带负荷容量，假设所带照明灯总电流Ie为10A，则该照明综保熔断器IR选择10A。
五、考核要求1、各单位必须按要求绘制好供电系统图，参数齐全正确。
设备购置技术标书审批表2012年 6月20日矿用隔爆照明信号综合保护装置第一节（1）货物需求一览表（2）分项报价表说明：1、重要程度分为A、B、C三级，A为极重要关键件；B为一般重要件；C为普通件。
2、易损等级分为1，2，3三级，1级为易损件；2为周期损耗件（定期需更换的备件）；3为非常规损耗件。
3、分项报价表中分项报价合计价格与投标报价设备总价格必须一致。
第二节技术部分一、工作环境1.1、矿井属高瓦斯矿井、煤尘有爆炸危险，煤有自燃发火倾向。
1.2、海拔高度不超过1400m。
1.3、周围环境温度为-25～+40℃；1.4、周围环境湿度不大于95％（+25℃）。
1.5、无破坏性绝缘气体或蒸气的环境中。
1.6、无显著振动或冲击振动的地方。
1.7、顶板有淋水，底板有渗水。
1.8、与水平面的安装倾斜度不超过15°。
二、技术要求设备使用地点：XX煤矿井下配套主机及用途：掘进面照明供电及控制1、主变压器（干式）参数*1.1、额定容量：4KVA。
*1.2、额定一次电压：660V/1140V。
*1.3、额定二次电压为：127V。
*1.4、工作电压允许波动范围：75%-110%。
*1.5、频率：50HZ。
*1.6、允许工作温升：80℃*1.7、绝缘等级：B2、信号短路保护参数*2.1、照明电缆短路保护距离：0～1500m。
△2.2、信号电缆短路保护距离：0～1800m。
* 3、电器外壳防护等级不低于IP54。
* 4、短路保护时间小于250ms；信号短路保护时间小于400ms；漏地保护动作时间小于250ms；漏电保护动作值小于30mAs，漏电保护动作时间可调。
* 5、漏电电阻动作值:不大于2KΩ。
* 6、漏电闭锁电阻动作值:2～4 KΩ。
* 7、电缆绝缘危险指示值:10K Ω±2K Ω* 8、保护器设有短路、过载、过电压、欠电压、缺相保护、漏电保护、漏电闭锁保护和试验功能、电缆绝缘危险指示功能。

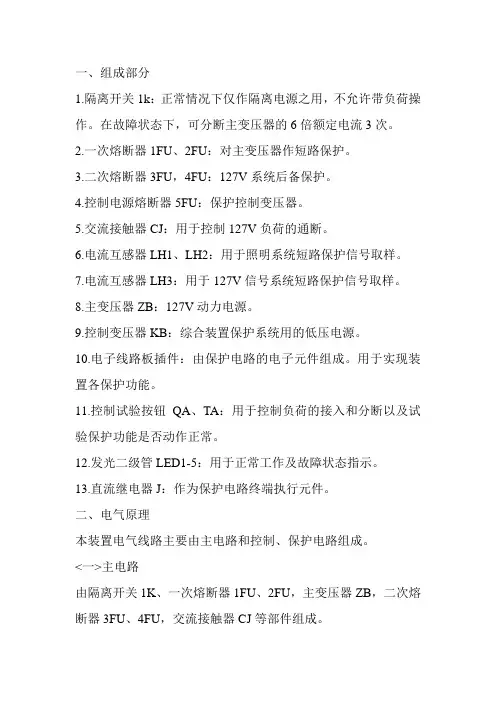

一、组成部分1.隔离开关1k：正常情况下仅作隔离电源之用，不允许带负荷操作。
在故障状态下，可分断主变压器的6倍额定电流3次。
2.一次熔断器1FU、2FU：对主变压器作短路保护。
3.二次熔断器3FU，4FU：127V系统后备保护。
4.控制电源熔断器5FU：保护控制变压器。
5.交流接触器CJ：用于控制127V负荷的通断。
6.电流互感器LH1、LH2：用于照明系统短路保护信号取样。
7.电流互感器LH3：用于127V信号系统短路保护信号取样。
8.主变压器ZB：127V动力电源。
9.控制变压器KB：综合装置保护系统用的低压电源。
10.电子线路板插件：由保护电路的电子元件组成。
用于实现装置各保护功能。
11.控制试验按钮QA、TA：用于控制负荷的接入和分断以及试验保护功能是否动作正常。
12.发光二级管LED1-5：用于正常工作及故障状态指示。
13.直流继电器J：作为保护电路终端执行元件。
二、电气原理本装置电气线路主要由主电路和控制、保护电路组成。
<一>主电路由隔离开关1K、一次熔断器1FU、2FU，主变压器ZB，二次熔断器3FU、4FU，交流接触器CJ等部件组成。
<二>控制电路由接触器CJ线圈，送电按钮QA，停电按钮TA，直流继电器常闭接点J1等组成。
<三>工作原理首先闭合隔离开关1K，主变压器ZB及控制变压器KB有电工作。
此时发光二极管LED3（绿色）通电发光。
在127V网络（负载侧）无漏电状态下，按下合闸按钮QA，给CJ线圈通电，CJ吸合，主触头CJ1-3闭合。
同时，辅助接点CJ4闭合，CJ5断开。
127V网路负荷得电工作。
停电时，按下停止按钮TA，使CJ断电，断开主回路。
交流接触器CJ的工作回路为：主变压器ZB二次b相→b1→5FU →CJ→直流继电器J的常闭接点J1→合闸按钮QA的常开接点→3FU→a1→a相→主变压器ZB二次另一端。
交流接触器CJ自保回路：松开合闸按钮QA后，由于辅助接点CJ4闭合，其自保回路为：主变压器ZB二次b相→b1→5FU→CJ→直流继电器J的常闭接点J1→CJ4→停止按钮TA的常闭接点TA1→3FU→a1→a相→主变压器ZB二次另一端。
●当照明综保不吸合时我们首先要看一下故障指示灯，如果有故障指示灯亮不吸合，这种故障现象在以后介绍。
我们先来介绍没有故障指示灯亮，但是照明综保就是不吸合故障的维修。
遇到这种故障我们要先看看综保的5个熔断器1RD--5RD是否正常，他们的位置如下图。
如果这5个熔断器正常，我们用万用表测量一下3RD与4RD之间有没有127V的电压。
如果电压不正常，再测量一下1RD与2RD侧的三相电源是否正常。
如果正常，则检查一下主变压器。
如果不正常，就检查一下隔离开关。
如果3、4RD之间电压正常。
我们按照下面的步骤继续检查：我们再用万用表电阻档测量直流继电器J的22、33号线之间是否通，以判断直流继电器的好坏；测量交流接触的CJ的线圈，判断交流接触器的好坏；按下启动按钮，测量启动按钮QA1的33与26号线，是否通，判断启动按钮的好坏；测量停止按钮TA1的24、26号线，是否通，判断停止按钮的好坏。
通过以上几个步骤的检查，基本上就可以排除照明综保不吸合的故障。
●保护插件试验不动作故障的维修在进行保护性能试验时，如果按下试验按钮，信号短路指示灯、照明短路指示灯不亮，有条件的话，最好先更换一个保护插件试一下。
更换之后，故障排除，说明保护插件坏了。
更换之后，故障依旧，则可能是综保本体的故障，我们按照以下步骤查找。
1、合上隔离开关，看运行指示灯是否亮，如果亮，说明保护插件的供电正常。
如果不亮检查一下（1）熔断器5RD是否正常；（2）综保插件的6、7脚之间是否有20V电源。
（3）LED1-LED5的正极公共点与插件的17脚是否通。
2、如果运行指示灯亮，但短路试验不动作，可以按下试验按钮TA2，同时用万用表测量保护插件座的17脚与18（19、20）脚之间是不是通。
如果不通，检查试验按钮TA2和电流互感器。
3、如果17脚与18（19、20）脚通，则检查一下发光二极管指示灯LED1与插件9脚、LED2与插件10脚是否通。
如果不通，检查一下是在哪里断路的。
ZBZ-2.5、4.0M（ZXZ8）照明信号综合保护装置一、适用范围1、用途本装置为煤矿井下133V照明及信号负载的供电、电源控制以及短路、漏电保护等综合防爆电气设备，可以取代现有的2.5KV A干式变压器以及手动防爆开关的多体控制方式。
2、适用条件（1）海拔不超过2000米；（2）周围介质温度不高于+40℃，不低于-25℃；（3）周围空气的相对湿度不大于97±2%；（4）在无强烈颠簸振动以及垂直倾斜不超过15°的地方；（5）现列足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有煤尘、瓦斯危险的矿井中。
3、型号意义电压等级照明额定容量综合隔爆型装置二、技术特征1、型号：ZXZ82.5/4型2、基本参数①主变压器②照明电缆短路保护③信号电缆短路保护注：用户如需容量2.5～10KV A，电压133～220V，保护距离100～2300米时，请与厂方联系。
④照明短路保护动作时间：小于0.5秒，信号短路保护动作时间小于0.1秒。
⑤漏地电阻动作值2ΚΩ。
⑥漏地闭锁电阻动作值2-4ΚΩ。
⑦电缆绝缘危险指示值13ΚΩ±10%。
⑧漏电地保护动作时间小于0.25秒。
⑨工作电压允许波动范围：Ue±10%。
⑩外形尺寸480×740×602（2.5KV A）480×625×614（4KV A）。
三、结构概述综合装置的隔爆外身为圆筒形，具有凸出的底和盖。
壳盖与盖身采用转盖止口结构，外壳上部有一接线箱作为引进和引出电缆用。
外壳右侧法有操作隔离开关闭合时壳盖打不开，壳盖打不开时，隔离开关不能闭合，壳盖上方有一透明镜，可以从外面观察状态指示灯。
外形图如下：主变压器与机芯的连接采用接线端子板方式，检修时机芯可独立拿出。
电子线路部分采用线路板插接方式，可以方便地拆卸。
主要元件作用：1、隔离开关1K：正常情况下仅作隔离电源之用，不允许带负荷操作。
在故障状态下，可分断主变压器的6倍额定电流2次。
ZBZ-2.5(4.0)MG矿用隔爆型照明信号综合保护装置使用说明书南京双京电器集团有限公司本产品可执行Q/320123LFC03-2006、JB6312-1992的标准，说明书严格按照GB9969.1的要求编写，防爆性能应符合GB3836-2000的规定。
一、概述1、用途本装置适用于煤矿井下127V照明及信号负载的电源控制，是一种新型的照明信号综合保护装置，该产品电源与负载的通断采用大功率交流固态继电器，电路通断无机械振动、无火花、无电磁干扰、性能稳定、安全可靠，使用寿命长。
并具有短路，漏地保护以及电缆绝缘监测功能。
本装置是旧式2.5KVA、4KVA 照明信号综合保护装置的换代产品。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
2、适用条件（1）海拔高度不超过2000m；（2）周围介质温度不高于+40℃,不低于-20℃；（3）周围空气的相对湿度不大于95%(+25℃时)；（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有甲烷和煤尘爆炸危险的矿井中；3、型号意义Z B Z -2.5(4.0)/1140(660,380) MG无触点照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置一、技术特征1、主变压器（干式）参数2、照明短路保护参数M3、信号短路保护参数M4、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻整定值1.5KΩ (1.5-3KΩ可调);6、漏地闭锁电阻动作值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围±15%；三、结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
壳盖与壳体采用转盖止口结构。
外壳上有一接线箱作为引进和引出电缆用。
外壳右侧装有操作隔离开关的手柄和检验短路、漏电保护系统是否有效的试验按钮。
照明综保操作方法
照明综保是指在照明系统中使用综合保护装置来实现对电力设备和线路的保护。
以下是照明综保的操作方法：
1. 控制开关操作：根据需要打开或关闭照明系统的总控开关。
2. 综合保护装置设置：根据照明系统的需求设置综合保护装置的参数和功能。
包括过流保护、短路保护、过载保护等。
3. 系统检测与诊断：定期检查照明系统的各个部件和线路是否正常工作，通过综合保护装置进行故障诊断和排除。
4. 故障报警与处理：当照明系统出现故障时，综合保护装置会自动报警。
操作人员需要及时处理故障，查找并修复故障点。
5. 储能管理：如果综合保护装置带有储能功能，操作人员需要按照说明书要求进行储能管理，以确保照明系统的正常运行。
6. 定期维护与保养：对综合保护装置进行定期的维护和保养，包括清洁、检查设备状态、更换备件等工作，以确保其稳定可靠的工作。
总之，照明综保操作方法包括控制开关操作、综合保护装置设置、系统检测与诊
断、故障报警与处理、储能管理和定期维护与保养等步骤。
正确操作和管理综合保护装置可以提高照明系统的安全性和可靠性。
关于加强矿井127V供电系统管理的通知一、127V供电系统图绘制要求127V供电系统必须绘制供电系统图，供电系统图要标明照明信号综保型号、电压等级等参数以及该照明信号综保所带的负荷型号、容量、电缆型号、长度、电压等级。
还需标明该照明信号综保最远端两相短路电流值。
因127V供电系统，涉及到照明信号设备变化比较频繁，要求127V供电系统有变化的每月进行更新一次，没有负荷变化的每季度进行更新一次。
二、熔断器的选用原则对保护照明负荷的装置，熔断器选择按照下列公式进行：I R≈Ie，I R为选择的熔断器额定电流，A。
Ie为综保负荷的额定电流，A。
三、熔断器的检验原则对选用的熔断器，必须采用负荷侧最远端的两相短路电流进行检Id)2(≥(4～7)验，检验公式如下：IR解释：Id---被保护范围末端的最小两相短路电流，A；)2((4～7) ---为保证熔体及时熔断的系数。
电压为127V时，系数一律取4。
四、127V两相短路电流计算表（A）解释：此表为127V 电缆为4平方毫米时，对应的电缆长度和短路电流值。
针对我矿127V 电缆使用2.5平方毫米和1.5平方毫米较多，计算电缆长度时需乘以相应的折算系数，折算系数取1.64。
举例：一台型号ZXB-4.0的照明信号综保，127V 侧最远端馈出一路长度100米的2.5平方毫米的照明信号电缆，标注两相短路电流时，首先进行对该段电缆进行折算，乘以折算系统 1.64，折算后电缆长度为164米。
查上表得该照明综保最远端两相短路电流约为58A 。
根据校验原则，IR Id )2(≥(4～7)，I R ≤4)2(Id ，I R ≤458=14.5。
根据上述校验原则，I R 选择不能大于14.5A ，然后结合第二条熔断器选择原则，根据该照明综保所带负荷容量，假设所带照明灯总电流Ie为10A，则该照明综保熔断器IR选择10A。
五、考核要求1、各单位必须按要求绘制好供电系统图，参数齐全正确。
照明综保熔断器整定计算开关型号：ZBZ-4.0/1140（660）容量：10KVA 查表得变压器低压侧两相短路电流21d I =670A 一次测电压：1140V 二次侧电压：127V 功率因数ϕcos =11、一次测变压器保护 A 43211413421cos 13211...U P .I =⨯⨯*=*=ϕ根据1I ,一次测短路电流取2A2、二次侧线路保护 A 2.181127034cos 132=⨯⨯==.U P I ϕ根据2I ,二次测短路电流取15A3、校验 一次整定校验，根据变压器容量，查表得变压器低压侧两相短路电流。
合格 二次整定校验，根据变压器及电缆换算长度，查表计算得最远点两相短路电流。
结论：取 一次熔断器熔体：2.0A二次熔断器熔体：10.0A照明综保熔体选择计算：（cos φ取1）（1）型号：ZBZ-4.0 电压：127V 容量：4KVA（2）一次侧熔体选择：依据公式：1ΓI =Kb4.1~2.1×Ie =98.82.1×18.2 =2.4A因此照明信号综合保护装置一次侧应选用额定电流为2A 的熔体。
（3）二次侧熔体的选择：依据公式：2ΓI =ϕcos 3U p ∑ =112734000⨯⨯W =18.2A因此照明信号综合保护装置二次侧应选用额定电流为15A 的熔体。
（4）校验：2.5mm 2电缆实际长度为450m ，折算后长度为450m 。
经查表得：Id(2)=22A K=15?2)2(=r d I I =5.5＞4 经校验选用熔体符合保护要求。
式中：1ΓI ----一次侧熔体选择(A)Kb----变压器的变比Ie------所带负荷额定电流(A)∑p-----所有电动机的功率之和(W)U-------电压(V)cosφ----功率因数取1Id(2)-----被保护电缆干线或支线距变压器最远点的两相短路电流(A)I------二次侧熔体选择(A)Γ24-------保护装置的可靠动作系数。
WZB-7型微机监控保护装置(照明信号综合保护装置) 产品使用说明书中国电光防爆电气有限公司2004年2月目录前言1．概述1 2．工作原理1 3．技术特征2 4．操作及用户界面说明3 5．安装、使用106.常见故障与排除117、包装、运输、保管118、开箱检查119、定货须知1110、附图12前言欢迎使用WZB-7型微机照明信号综合保护装置。
本说明书介绍了该装置的结构和技术特征、应用范围、安装接线、操作维护等方面内容。
对本装置的操作，务必是在获得用户主管部门的授权并仔细阅读了本说明书后方可进行。
对于保护器WZB-7的一些重要操作，如定值修改等均设有授权密码。
本说明书解释权归中国电光防爆电气有限公司开发部所有，如有疑问或本说明书未涵盖的技术问题，请向中国电光防爆电气有限公司开发部咨询。
注意：如不按本说明书的要求进行操作，则有可能造成不良后果！1、概述1.1主要用途及使用范围1.1.1 主要用途WZB-7型微机照明信号综合保护装置用于煤矿井下交流50Hz，额定电压为380V、660V、1140V，额定电流至400A三相中性点不接地的供电系统中。
作为总开关、分支开关或用于大容量电动机不频繁起动控制。
当供电电路中出现过载、短路、远方分励或漏电时能自动切断电源。
作为总开关使用时具有三相对称性漏电和漏电闭锁保护，作为分开关漏电保护的后备保护；作为分开关使用时具有选择性漏电保护与漏电闭锁保护功能；过流保护具有反时限特性，近端出口短路采用大电流无压释放保护电路。
1.1.2 使用范围装置集控制、保护、监测、通信于一体，适用于工业系统交流50Hz,标称电压在660V/1140V/3300V的电网中，改善供电电压质量的控制装置。
通讯规约灵活，可与其他自动化设备或系统接口。
1.2 使用环境1.2.1 装置应能在下列环境下正常工作：a) 海拔不超过2000米；b) 周围空气温度为 -5℃— +40℃；c) 空气相对湿度不大于95%（在25℃时）；d) 在无强烈震动和冲击振动的地方；e)与垂直面的安装倾斜度不超过15°；f)含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气。
矿用照明综保技术参数简介
ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。
本装置适用于具有爆炸性气体（甲烷）和煤尘的矿井下，在交流50HZ、电压至660V的线路中，为井下127V照明及信号负载供电，取代现在2.5KVA或40KVA干式变压器及手动防爆开关的多体控制方式。
相关机构技术参数如下：
(1)主变压器
适用于1140V或660V电网
（2）照明电缆短路保护
（3）信号电缆短路保护
0.4秒；
(5) 漏电电阻动作值2KΩ;
(6) 漏电闭锁电阻动作值2-4KΩ;
(7) 电缆绝缘危险指示值13KΩ±10%
(8) 漏电保护动作时间小于0.25秒；
(9) 工作电压允许波动范围：Ue±10%;
(10) 外型尺寸：480X470X605(2.5KVA)、480X625X615 (4KVA)；
(11) 整机重量:95kg(2.5KVA)、128kg(4KVA)；
电子元器件及规格型号：。
ZBZ -2.5(4.0) M矿用隔爆照明信号综合保护装置使用说明书执行标准:MT828-1999八达电气目录一、用途及适用范围————————————————————— 3二、技术特征———————————————————————— 3三、构造概述———————————————————————— 4四、电气原理———————————————————————— 5五、产品运输及保管————————————————————8六、安装、使用与修理———————————————————8七、故障分析与排解————————————————————9八、订货须知————————————————————————9一、用途及适用范围1.1产品特点：本装置用于煤矿井下127V 照明及信号负载的供电、电流掌握以及短路、漏电保护等综合防爆电气设备。
可以取代现有的2.5KVA 或4KVA 干式变压器及手动防爆开关的多体掌握方式。
1.2主要用途及适用范围：本装置适用于煤矿井下爆炸性气体的环境中，在沟通50Hz，电压至660V 或380V 的供电线路中，为127V 照明及信号负载的电源。
1.3品种规格：按变压器额定容量分。
1.3.1变压器额定容量为2.5Kv A。
1.3.2变压器额定容量为4.0Kv A。
1.3.3防爆型式：矿用隔爆型防爆标志：ExdI1.4型号及其含义：Z B Z —/ 660(380) M1.5适合于条件：1.5.1环境大气压力80~110kPa；1.5.2海拔高度不超过1000米；1.5.3 四周温度-5℃~+40℃；1.5.4四周空气的相对湿度不大于95%(20±5℃时)；1.5.5在无猛烈颠簸振动以及垂直倾斜不超过15度的地方；1.5.6在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；1.5.7可用于煤尘和瓦斯危急的矿井中；1.5.8在无滴水及其它液体浸入的地方；1.5.9安装类别：Ⅲ环境污染等级3 级；二、技术特征和主要参数：2.1电源额定频率：50Hz；2.2装置为长期工作制；2.3主要技术性能；2.3.1主变压器根本参数，联接组及接线形式，见表一型号 ZBZ-2.5 ZBZ-4.0照明短路动作时间 S≤0.1 ≤0.1信号短路动作时间 S漏电保护动作时间S≤0.4 ≤0.25 ≤0.4≤0.25表一2.4 照明信号电缆短路保护距离，见表二表二选用电缆截面 mm 2照明电缆保护距离 mZBZ-4.0 ZBZ-2.5 信号电缆保护距离 m ZBZ-4.0 ZBZ-2.52.5 短路及漏电保护动作特性，见表三、表四表三型号 ZBZ-2.5 ZBZ-4.0漏电电阻整定 (单相)K Ω 1.5~2.5表四 漏电闭锁动作值 (单相)K Ω3~4电缆绝缘危急指示值(单相)K Ω10±22.6 外型尺寸：见图 1、见图 22.6.1 外形尺寸：480×625×630(4.0KvA)480×490×630(2.5KvA)2.6.2 整机重量：95kg(2.5KvA)128kg(4.0KvA)三、构造概述3.1 总体构造综合装置的隔爆外壳为圆筒形，具有凸出的底和盖，壳盖与壳身承受转盖止口构造。
矿用隔爆兼本质安全型照明信号综合保护装置目录第一章关于本手册............................................................................................................................................................................................................................................................................................22第一节开始工作前 (3)第二章个人安全....................................................................................................................................................................................................................................................................................................55第一节操作人员.........................................................................................................................................6第二节操作条件.........................................................................................................................................6第三节安全指南 (7)第四节安全指南综述....................................................................................................................................8第三章储存和运输........................................................................................................................................................................................................................................................................................99第一节储存...............................................................................................................................................10第二节运输...............................................................................................................................................10第四章安装......................................................................................................................................................................................................................................................................................................1111第一节安装照明综保...............................................................................................................................12第二节照明综保的使用条件及要求.......................................................................................................12第三节测试运转 (12)第五章操作和维护................................................................................................................................................................................................................................................................................1313第一节操作照明综保...............................................................................................................................14第二节维护...............................................................................................................................................24第三节故障诊断与排除 (25)第六章技术数据............................................................................................................................................................................................................................................................................................2626第一节产品执行标准及特点......................................................................................................................27第二节产品的主要用途及适用范围.......................................................................................................27第三节产品型号含...................................................................................................................................28第四节产品原理解释 (28)第五节产品技术参数..................................................................................................................................28第六节产品零部件明细表..........................................................................................................................29第七节外形尺寸..........................................................................................................................................30第七章产品售后服务............................................................................................................................................................................................................................................................................3131第一节产品服务承诺...............................................................................................................................32第二节产品质量信息反馈单 (33)第八章订货须知............................................................................................................................................................................................................................................................................................3434第九章附图............................................................................................................................................................................................................................................................................................................3636第十章用户资料.. (37)37矿用隔爆兼本质安全型照明信号综合保护装置第一章关于本手册本章提供了重要的资料使您便于使用本手册，还提供了手册的结构及所使用的字符和图标。
矿用照明综保工作原理简介ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。
本装置适用于具有爆炸性气体（甲烷）和煤尘的矿井下，在交流50HZ、电压至660V的线路中，为井下127V照明及信号负载供电，取代现在2.5KVA或40KVA干式变压器及手动防爆开关的多体控制方式。
下面结合电气原理图介绍一下其工作原理：1、元件介绍2、电气原理本装置电气线路主要由主电路和控制、保护电路组成；2.1 主电路：由隔离开关1K、一次熔断器1RD、2RD，主变压器ZB，二次熔断器3RD、4RD，交流接触器CJ等器件组成。
2.2 控制电路：由接触器CJ线圈，送电按钮QA，停电按钮TA控制继电器常闭接点J1等组成。
装置投入工作时，首先闭合1K，使主变压器ZB及控制变压器KB有电工作，发光二级管LED3(绿色)通电发光。
在127网络(负载侧)无漏电状态下可按合送电按钮QA，给CJ线圈通电，CJ吸合主接点CJ1~3闭合，127V网络负荷得电工作。
停止工作时，可按合TA，使CJ断电释放，断开主接点。
2.3 保护电路：主要有保护插件实现2.3.1 稳压电源：由控制变压器KB，经保护插件输出18V直流电压，作为保护电路的稳压电源。
2.3.2 照明短路保护电路：正常运行时，电流传感信号电压(该电压为电流传感器LH1、LH2二次输出整流，滤波后的电压值)不足以使保护插件动作。
当照明负载任意二相发生短路时，保护插件动作，继电器J吸合，使控制回路J1接点断开，切断主电路。
同时发光二极管LED1(红色)给出信号指示。
2.3.3 信号短路保护电路：正常运行时电流传感信号电压(该电压为电流传感路LH3二次输出整流，滤波后的电压值)不足以使保护插件动作。
当信号负载发生短路时，保护插件动作，继电器吸合，控制回路J1断开。
切断主电路，同时发光二极管LED2(黄色)给出信号指示。
ZBZ-2.5(4.0)MG矿用隔爆型照明信号综合保护装置使用说明书南京双京电器有限责任公司本产品可执行Q/320123LFC03-2006、JB6312-1992的标准，说明书严格按照GB9969.1的要求编写，防爆性能应符合GB3836-2000的规定。
一、概述1、用途本装置适用于煤矿井下127V照明及信号负载的电源控制，是一种新型的照明信号综合保护装置，该产品电源与负载的通断采用大功率交流固态继电器，电路通断无机械振动、无火花、无电磁干扰、性能稳定、安全可靠，使用寿命长。
并具有短路，漏地保护以及电缆绝缘监测功能。
本装置是旧式2.5KVA、4KVA 照明信号综合保护装置的换代产品。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
2、适用条件（1）海拔高度不超过2000m；（2）周围介质温度不高于+40℃,不低于-20℃；（3）周围空气的相对湿度不大于95%(+25℃时)；（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有甲烷和煤尘爆炸危险的矿井中；3、型号意义Z B Z -2.5(4.0)/1140(660,380) MG无触点照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置一、技术特征1、主变压器（干式）参数项目单位ZBZ-2.5 ZBZ-4 额定容量KVA 2.5 4额定电压V 1140，660，380/133 1140,660,380/133 额定电流 A 1.27，2.49，3.79/10.85 2.02,3.49,5.8/17.36 接线方式Y，△/△Y，△/△允许温升℃85 85绝缘等级 B B2、照明短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值11AZBZ-4电流整定值5.5A6 1800 1800 4 1500 1400 2.5 1100 850 1.5 750 600 1 500 4003、信号短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值4.5AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 4004、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻整定值1.5KΩ (1.5-3KΩ可调);6、漏地闭锁电阻动作值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围±15%；三、结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
