太阳能热泵工作原理

太阳能热泵干燥概述作者：张文荣来源：《无线互联科技》2013年第06期摘要：自然干燥受环境的影响较大，太阳能热泵干燥利用可再生能源-太阳能既环保又节能，在干燥行业具有巨大的发展潜力。

关键词：太阳能；热泵干燥；耦合太阳能是清洁环保的可再生能源。

我国地域广阔，约有2/3的面积年辐射时间超过了2200h，总辐射量达到5000MJ/m2。

干燥广泛地应用于各个领域，据统计，发达国家约有10%的燃料用于干燥[1]。

由于传统能源对大气环境的污染，，新型清洁能源已经成为各个国家关注的重点，太阳能热泵干燥是在热泵干燥的技术上用太阳能取代电能，是一种节能环保的新型干燥方式。

1 热泵干燥的结构和原理热泵干燥由热泵系统和干燥系统两部分组成[2]。

图1所示为热泵干燥原理图。

热泵部分是由蒸发器、节流阀、冷凝器、压缩机组成。

干燥系统是由干燥室、风机组成。

制冷剂在蒸发器中吸收热量气化后进入压缩机，经压缩机压缩升温升压，后进入冷凝器冷凝放热。

空气流经蒸发器侧析出水分除湿后，流经冷凝器吸收热量升温后进入干燥室对物料进行干燥。

干燥装置一般分为三种：（1）开式干燥器。

开式干燥器从干燥室干燥物料后直接排放到大气中，这种系统的缺点是从干燥室出来空气含有的余热被排放到大气中造成了浪费。

（2）闭式干燥器。

从干燥室干燥物料后出来的空气不排放到大气中，而是循环使用。

（3）半开半闭式干燥器。

从干燥室出来的空气一部分被排放到大气中，一部分留下来循环使用。

这种系统的缺点是容易受到外界环境的影响。

2 太阳能热泵干燥的结构和原理太阳能热泵原理如图2所示，就是在图1 的蒸发器处加上一个太阳能集热器。

太阳能热泵分为直接膨胀式和非直接膨胀式[3，4]。

文献[5]对太阳能热泵进行实验研究，实验结果要比实际的COP值高，这是因为太阳能热泵受气候、地域、温度、昼夜、纬度等影响较大。

太阳能是清洁可再生能源，太阳能热泵干燥是热泵干燥发展的一主要趋势。

3 太阳能热泵和其它类型的热泵的耦合太阳能热泵和其它类型的热泵也有一些耦合应用，不如太阳能-地热能耦合热泵，太阳能-废热耦合热泵，太阳能——炉火余热耦合热泵等。

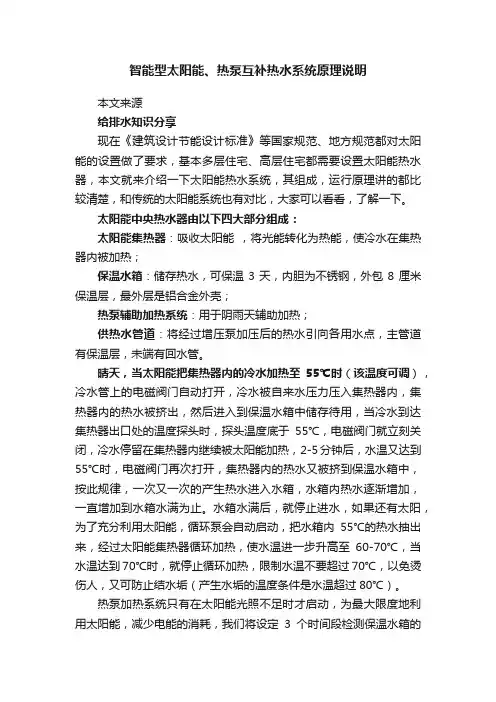

智能型太阳能、热泵互补热水系统原理说明本文来源给排水知识分享现在《建筑设计节能设计标准》等国家规范、地方规范都对太阳能的设置做了要求，基本多层住宅、高层住宅都需要设置太阳能热水器，本文就来介绍一下太阳能热水系统，其组成，运行原理讲的都比较清楚，和传统的太阳能系统也有对比，大家可以看看，了解一下。

太阳能中央热水器由以下四大部分组成：太阳能集热器：吸收太阳能，将光能转化为热能，使冷水在集热器内被加热；保温水箱：储存热水，可保温3天，内胆为不锈钢，外包8厘米保温层，最外层是铝合金外壳；热泵辅助加热系统：用于阴雨天辅助加热；供热水管道：将经过增压泵加压后的热水引向各用水点，主管道有保温层，未端有回水管。

晴天，当太阳能把集热器内的冷水加热至55℃时（该温度可调），冷水管上的电磁阀门自动打开，冷水被自来水压力压入集热器内，集热器内的热水被挤出，然后进入到保温水箱中储存待用，当冷水到达集热器出口处的温度探头时，探头温度底于55℃，电磁阀门就立刻关闭，冷水停留在集热器内继续被太阳能加热，2-5分钟后，水温又达到55℃时，电磁阀门再次打开，集热器内的热水又被挤到保温水箱中，按此规律，一次又一次的产生热水进入水箱，水箱内热水逐渐增加，一直增加到水箱水满为止。

水箱水满后，就停止进水，如果还有太阳，为了充分利用太阳能，循环泵会自动启动，把水箱内55℃的热水抽出来，经过太阳能集热器循环加热，使水温进一步升高至60-70℃，当水温达到70℃时，就停止循环加热，限制水温不要超过70℃，以免烫伤人，又可防止结水垢（产生水垢的温度条件是水温超过80℃）。

热泵加热系统只有在太阳能光照不足时才启动，为最大限度地利用太阳能，减少电能的消耗，我们将设定3个时间段检测保温水箱的水位。

在上午10：30～11：30，如果保温水箱内热水水位还不到40%的位置，则自动启动热泵加热系统，往保温水箱补充50℃的热水，如果水位达到设定值，则热泵系统停止工作。

太阳能热泵技术研究一、太阳能热泵技术原理1.太阳能收集：通过太阳能集热器，将太阳能转化为热能。

太阳能集热器分为平板式、真空管式等多种类型，能有效地吸收太阳辐射热能。

2.热泵工作：太阳能热泵系统利用热泵的工作原理，将低温的热能提取，通过压缩机进行加热，提高温度，再通过换热器，将热能传递给水或空气，实现供热或供热水。

3.能量回收：在太阳能热泵系统中，采用热回收装置，将压缩机排放的冷凝热能进行回收利用，提高了热泵的热量转化效率。

二、太阳能热泵技术的应用领域1.供暖领域：太阳能热泵技术可以用于居民楼宇、商业建筑等供暖系统，通过太阳能和热泵的组合利用，实现节能减排。

2.热水领域：太阳能热泵系统可以用于家庭热水供应，通过太阳能的收集和热泵的工作，将太阳能转化为热能，为家庭提供热水。

3.工业领域：太阳能热泵技术可以用于工业生产过程中的热能利用，可以替代传统的燃煤、燃气锅炉，降低能源成本、减少污染。

4.农业领域：太阳能热泵技术可以应用于农业温室，通过太阳能和热泵的协同作用，实现温室的供暖和制冷，提高农业生产效益。

三、太阳能热泵技术的发展前景1.节能减排：太阳能热泵技术能够实现太阳能的充分利用，减少对传统能源的依赖，从而达到节能减排的目的。

2.生态环保：太阳能热泵技术无燃烧过程，无排放物产生，对环境无污染，符合可持续发展的要求。

3.成本降低：太阳能热泵技术可以提供多种能源转化方式，根据不同需求，选择合适的方式，降低能源成本。

4.市场需求：随着人们对可再生能源的关注度不断提高，市场对太阳能热泵技术的需求也在增加，有着广阔的市场前景和商业机会。

综上所述，太阳能热泵技术是一种将太阳能和热泵技术相结合的热能利用技术，其原理是通过太阳能热能的收集和热泵的工作原理，将太阳能转化为可使用的热能，在供暖、热水、工业和农业等领域有着广泛的应用。

太阳能热泵技术具有节能、环保、成本降低和市场需求增加等优势，有着广阔的发展前景。

太阳能热泵利用太阳能实现供暖和制冷太阳能作为一种可再生能源，日益受到人们的关注和重视。

太阳能热泵就是利用太阳能来实现供暖和制冷的一种环保技术。

它与传统的取暖和制冷技术相比，具有许多优势，如高效能源利用、低运行成本和减少碳排放等。

本文将对太阳能热泵的原理、应用和发展前景进行探讨。

一、太阳能热泵的原理太阳能热泵利用太阳能作为能源，通过热泵循环原理实现供暖和制冷。

它由三个主要部分组成：太阳能集热器、热泵压缩机和热泵蒸发器。

太阳能集热器用于吸收太阳能，并将其转化为热能。

热泵压缩机将低温的太阳能热量提升到高温，用于供暖。

热泵蒸发器则用于将室内的热量排出，实现制冷效果。

二、太阳能热泵的应用太阳能热泵广泛应用于居住和商业建筑的供暖和制冷领域。

对于供暖，太阳能热泵可以利用太阳能的热量加热水，然后通过水循环将热量传递到房间内部，实现供暖效果。

对于制冷，太阳能热泵则可以逆转工作原理，将室内的热量排出，实现降温和除湿的效果。

三、太阳能热泵的优势太阳能热泵相比传统的取暖和制冷技术具有以下优势：1. 高效能源利用：太阳能作为可再生能源，利用太阳能热泵可以更高效地利用能量，节约能源消耗。

2. 低运行成本：太阳能热泵的运行成本相对较低，因为其主要能源来源来自太阳，无需额外的能源投入。

3. 环保节能：太阳能热泵不产生污染物和温室气体的排放，对保护环境和减少碳排放具有重要意义。

4. 适用性广泛：太阳能热泵适用于不同气候条件下的供暖和制冷需求，可以在各种环境下实现高效运行。

5. 可持续利用：太阳能作为一种源源不断的能源，可以持续供给太阳能热泵系统，实现可持续供暖和制冷。

四、太阳能热泵的发展前景随着人们对环境保护和可持续发展的重视，太阳能热泵作为一种清洁能源技术将有着广阔的市场前景。

太阳能热泵具有适用性广泛、运行成本低等优势，在各个领域都有着广泛的应用前景。

随着技术的不断创新和进步，太阳能热泵的效率和性能将进一步提高，推动其在未来市场的发展。

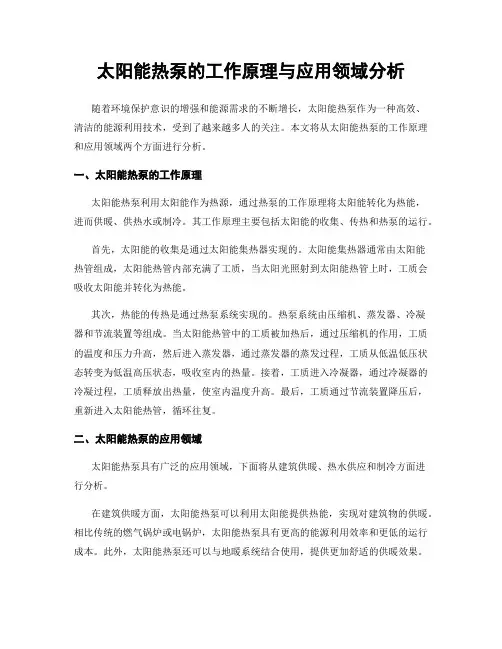

太阳能热泵的工作原理与应用领域分析随着环境保护意识的增强和能源需求的不断增长，太阳能热泵作为一种高效、清洁的能源利用技术，受到了越来越多人的关注。

本文将从太阳能热泵的工作原理和应用领域两个方面进行分析。

一、太阳能热泵的工作原理太阳能热泵利用太阳能作为热源，通过热泵的工作原理将太阳能转化为热能，进而供暖、供热水或制冷。

其工作原理主要包括太阳能的收集、传热和热泵的运行。

首先，太阳能的收集是通过太阳能集热器实现的。

太阳能集热器通常由太阳能热管组成，太阳能热管内部充满了工质，当太阳光照射到太阳能热管上时，工质会吸收太阳能并转化为热能。

其次，热能的传热是通过热泵系统实现的。

热泵系统由压缩机、蒸发器、冷凝器和节流装置等组成。

当太阳能热管中的工质被加热后，通过压缩机的作用，工质的温度和压力升高，然后进入蒸发器，通过蒸发器的蒸发过程，工质从低温低压状态转变为低温高压状态，吸收室内的热量。

接着，工质进入冷凝器，通过冷凝器的冷凝过程，工质释放出热量，使室内温度升高。

最后，工质通过节流装置降压后，重新进入太阳能热管，循环往复。

二、太阳能热泵的应用领域太阳能热泵具有广泛的应用领域，下面将从建筑供暖、热水供应和制冷方面进行分析。

在建筑供暖方面，太阳能热泵可以利用太阳能提供热能，实现对建筑物的供暖。

相比传统的燃气锅炉或电锅炉，太阳能热泵具有更高的能源利用效率和更低的运行成本。

此外，太阳能热泵还可以与地暖系统结合使用，提供更加舒适的供暖效果。

在热水供应方面，太阳能热泵可以利用太阳能提供热能，实现对热水的供应。

太阳能热泵可以将太阳能转化为热能，用于热水的加热，既可以满足家庭的日常生活用水需求，又可以满足工业和商业领域的热水需求。

与传统的热水锅炉相比，太阳能热泵具有更高的能源利用效率和更低的运行成本。

在制冷方面，太阳能热泵可以利用太阳能提供冷量，实现对建筑物的制冷。

太阳能热泵的制冷工作原理与供暖相反，通过热泵系统将室内的热量排出，使室内温度降低。

太阳能、地能热泵采暖供热系统原理图太阳能、地能热泵采暖供热系统原理图采暖供热原理：如图一所示，热泵主要由制冷压缩机、冷凝器、膨胀阀、蒸发器等组成制冷回路，在制冷回路内充注制冷剂。

制冷压缩机通入三相交流电高速旋转，将低温低压制冷剂气体吸入压缩机，经压缩后变成高压高温气体，该高温高压气体经冷凝器被冷却水冷却，变成中压中温制冷剂液体，制冷剂液体经过膨胀阀节流减压后送入蒸发器，由于蒸发器连接在压缩机的吸气口上，压缩机不停的吸入蒸发器的制冷剂气体，使得进入蒸发器的大量制冷剂压力减低，制冷剂进一步大量蒸发。

由于蒸发器另一侧与地下水中水泵连接，所以当地下水大量流过蒸发器时，被蒸发的制冷剂带走大量的地下水中的热量（因为制冷剂蒸发过程，也就是制冷剂吸热的过程）。

地下水中含有大量的地球浅层土壤低温热量，这些低温热量通过地下水媒介被蒸发器中蒸发的制冷剂吸收提取变成制冷剂热量，被源源不断地吸入制冷压缩机。

经压缩机压缩之后，又变成为80-90℃ 的高温气体，这个高温气体在被冷凝器冷却的过程中，将大量的高温热量传给了冷凝器另一侧的采暖系统，80-90℃ 高温制冷剂气体被冷却的过程，也可以看作是将这些高温热量传递给冷却系统的过程，或者说是对采暖系统的加热过程，维持采暖系统水温在50-60℃， 通过风机盘管或暖气片负荷向空调房间供热。

综上所述，热泵机组是将电能通入压缩机，压缩机将电能变为高速旋转的机械能，机械能又通过压缩机将机械能变成为热能，压缩机输出的总热能=压缩机电功率+压缩机向地下水吸收的热能，而向井水中吸取的热能远远大于压缩机的电功率。

一般从井水中提取的热能是压缩机电功率产生热能的 4-5倍，所以热泵机组的能效比=输出热能（kw）/输入电功率 （kw）≈4.5左右。

而电锅炉的能效比=输出热能（kw）/输入功率（kw）≈0.9～0.98左右，从上面的对比可以看出热泵机组是节能环保设备，与电锅炉相比也同样是电采暖设备，只不过热泵比电锅炉更节省运行费用，理应得到电力部门大力推广的设备，最终受益的首先是电力部门，然后是用户，对环保、对电力部门、对全社会都是有很大好处的事。

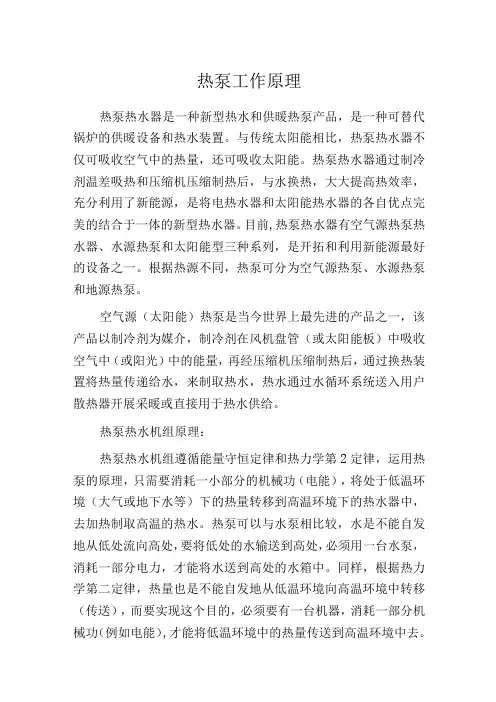

热泵工作原理热泵热水器是一种新型热水和供暖热泵产品，是一种可替代锅炉的供暖设备和热水装置。

与传统太阳能相比，热泵热水器不仅可吸收空气中的热量，还可吸收太阳能。

热泵热水器通过制冷剂温差吸热和压缩机压缩制热后，与水换热，大大提高热效率，充分利用了新能源，是将电热水器和太阳能热水器的各自优点完美的结合于一体的新型热水器。

目前,热泵热水器有空气源热泵热水器、水源热泵和太阳能型三种系列，是开拓和利用新能源最好的设备之一。

根据热源不同，热泵可分为空气源热泵、水源热泵和地源热泵。

空气源（太阳能）热泵是当今世界上最先进的产品之一，该产品以制冷剂为媒介，制冷剂在风机盘管（或太阳能板）中吸收空气中（或阳光）中的能量，再经压缩机压缩制热后，通过换热装置将热量传递给水，来制取热水，热水通过水循环系统送入用户散热器开展采暖或直接用于热水供给。

热泵热水机组原理：热泵热水机组遵循能量守恒定律和热力学第2定律，运用热泵的原理，只需要消耗一小部分的机械功（电能），将处于低温环境（大气或地下水等）下的热量转移到高温环境下的热水器中，去加热制取高温的热水。

热泵可以与水泵相比较，水是不能自发地从低处流向高处，要将低处的水输送到高处，必须用一台水泵，消耗一部分电力，才能将水送到高处的水箱中。

同样，根据热力学第二定律，热量也是不能自发地从低温环境向高温环境中转移（传送），而要实现这个目的，必须要有一台机器，消耗一部分机械功（例如电能）,才能将低温环境中的热量传送到高温环境中去。

这样的机器就称之为“热泵”。

热泵的作用是将空气中或低温水中的热量取出，连同本身所用的电能转变成的热能，一起送到高温环境中去应用。

方案设计及设备选型一、每天总用水量计算基本参数：［计算公式］人（间）X总人数（间）二每天热水总用量二、设备选型1、机组每天额定供水量（额定工作时间《14小时）［公式］（1）、额定小时供水量义额定工作时间=每天额定供水量（2）、额定小时制热量X电能热值860千卡/度义额定工作时间二额定生产热量2、每天总热负荷计算（加热1升水温升1度需要1千卡热量）［公式］总用水量X需提温度二每天总热负3、设备选用每天热水总用量W每天额定供水量每天总热负W机组每天额定生产热量三、实例某工厂员工宿舍楼共住200人，每天每人需要55。

一、系统运行原理图： 热泵温度探头循环水泵电脑控制系统泄空阀电磁阀增压泵温度探头排污阀水位传感器温度探头贮热水箱温度探头溢流二、系统运行原理1、正常情况下，太阳能定温加热在光照条件下，当太阳集热器内水温达到设定水温时（可在0～100℃之间任意设定，一般设定在45～55℃之间），电脑控制器使供冷水电磁阀自动打开，自来水进入太阳集热器底部，同时将太阳集热器顶部达到设定温度的热水顶入储热水箱；当太阳集热器顶部水温低于设定温度时（一般定在40～45℃之间），电脑控制器使供冷水电磁阀自动关闭。

如此运行，不断将达到设定温度的热水顶入储热水箱储存。

2、储热水箱满水位时，太阳能温差循环加热当储热水箱水满时，为了防止水满溢流，电脑控制器使太阳能系统自动转入温差循环。

当太阳集热器水温高于储热水箱水温时，循环水泵自动启动，将储热水箱内较低温度的水泵入太阳集热器继续加热，同时将太阳集热器内较高温度的热水顶入储热水箱。

如此，通过使储热水箱水温升高的方法储存太阳集热器吸收的太阳能。

当用户使用热水，使储热水箱水位下降后，电脑控制器使太阳能系统自动转入定温加热。

3、太阳能不足时，自动启动热泵辅助加热电脑控制器将随时监测储热水箱水温，当水箱水温达不到使用要求时，自动启动热泵辅助加热，以保证用热水。

4、储热水箱水位控制PLC控制器将随时监测储热水箱水位。

在天气正常的情况下，储热水箱的水位在一天中不同的时间将达到不同的水位。

如果在某一时间内，储热水箱的水位没有达到正常的水位，说明太阳能产热水不足或用户用热水过度，此时，PLC控制器使热泵自动启动，当达到正常水位时，PLC使热泵自动停止。

5、储热水箱水温控制当由于循环散热等原因，使储热水箱的水温低于设定值时（一般应设定在45～55℃之间），PLC控制器会自动根据情况选择加热方式。

当太阳能正常时，自动启动太阳能循环水泵，通过太阳能加热储热水箱内的水；当太阳能不足时，自动启动热泵，加热到设定温度，热泵自动停止。

太阳能水泵工作原理
太阳能水泵的工作原理是太阳能电池在光照下将光能转换成电能，并通过控制器把电能转变成机械能，驱动水泵工作。

太阳能电池板在太阳光下被照射后，在光电效应的作用下产生电子流，使太阳能电池的两端产生电压，通过控制器对电压进行变换，使之达到所需的直流电压。

同时将直流电能转换成与之相适应的交流电能。

这种现象叫做光电效应。

光电效应只发生在光照物体上，当光照强度降低时，半导体材料的电阻率随之降低，当光照消失时，电阻率随之恢复正常。

所以光能也可以用来发电。

在光伏发电中，把太阳能电池板做成一个半导体器件，当太阳光照射到太阳能电池板上时，一部分光能被吸收转化为电能；当有电流通过时，就会产生电压和电流。

直流电通过控制器送到动力蓄电池中储存起来；当需要用电时，控制器控制动力蓄电池将储存的直流电变成交流电输出。

在蓄电池中储存的电能就是太阳能电池板转化出来的电能。

它经过逆变装置转换成高频交流电输出，通过控制电路送入交流电机中带动水泵工作。

—— 1 —1 —。

太阳能热泵工作原理太阳能热泵是一种利用太阳能作为能源的环保供暖技术。

它可以将太阳能转化为热能，用于供暖、热水等方面。

太阳能热泵的工作原理非常简单，下面将详细介绍。

一、理论原理太阳能热泵的工作原理基于热力学的基本原理，利用热力学循环原理实现能源转换。

太阳能热泵工作主要分为蒸发、压缩、冷凝和膨胀四个过程。

首先，太阳能热泵中的低温工质（一般是制冷剂）通过蒸发器吸收太阳能散发的热量，从而蒸发变为气体。

这个过程需要从外部环境中吸收热量，达到吸热效果。

接下来，该气体通过压缩机进行压缩，温度和压力随之升高。

这将使气体的焓值提高，以便能够输送到需要供暖的场所。

随后，高温高压的气体进入冷凝器，在冷凝器中通过换热的方式将热量传递给热水，使气体冷却并变为液体。

这个过程释放出的热量可以被利用于供暖、热水等方面。

最后，液体通过膨胀阀进入蒸发器，降低其压力和温度，从而重新开始一个新的循环。

二、组成部分太阳能热泵一般由蒸发器、压缩机、冷凝器、膨胀阀和循环水系统等组成。

蒸发器是太阳能热泵中的核心组件，用于吸收太阳能的热量。

它通过与外部环境发生热交换，将低温工质蒸发成气体，从而吸收外部热量。

压缩机是太阳能热泵中的另一个重要组件，负责将低温低压的气体压缩成高温高压的气体。

冷凝器是太阳能热泵中的换热器，在这里，高温高压的气体通过与热水进行换热而冷却并凝结成液体。

膨胀阀用于控制工质流动的压力和流量，使其能够再次进入蒸发器继续循环。

循环水系统是太阳能热泵中的另一个重要组成部分，主要用于将热量传送到需要供暖的区域，以实现供暖和热水等需求。

三、工作流程太阳能热泵的工作流程可以简单概括为以下几个步骤：1. 太阳能电池板将太阳能转化为电能，供给太阳能热泵系统使用。

2. 太阳能热泵系统通过循环水系统吸收外界热量，使制冷剂蒸发并吸收热量。

3. 蒸发的制冷剂通过压缩机进行压缩，温度和压力升高。

气体进一步释放热量。

4. 高温高压气体进入冷凝器，通过与循环水系统的热交换，将热量传递给循环水。

太阳能热泵供暖与制冷技术1.介绍太阳能热泵供暖与制冷技术是一种环保、高效的能源利用方式，已经在许多领域得到了广泛应用。

通过结合太阳能和热泵的原理，这种技术可以实现对建筑物的供暖和制冷，为人们提供舒适的居住环境，同时又减少对传统能源的依赖，降低能源消耗和环境污染。

2.太阳能热泵的工作原理太阳能热泵利用太阳能作为热源，通过光伏电池板或太阳能集热器将太阳能转化为热能，再传递给热泵系统。

热泵系统在接收到热能后，通过蒸发、压缩、冷凝和膨胀等过程，将热能提升到足够的温度用于供暖或制冷。

这种原理既能实现能源的转换利用，又可以根据需要进行供暖和制冷，具有很高的灵活性和适用性。

3.太阳能热泵的优势相比传统的供暖和制冷方式，太阳能热泵具有许多明显的优势。

首先，太阳能是一种免费的能源来源，通过太阳能热泵可以将其充分利用，减少对有限资源的依赖。

其次，太阳能热泵系统可以实现能源的多重利用，提高能源利用率，降低能源消耗。

此外，太阳能热泵具有环保性，减少温室气体排放，对环境影响较小。

最重要的是，太阳能热泵可以降低能源成本，减少居民的能源支出，符合可持续发展的理念。

4.应用领域太阳能热泵供暖与制冷技术在各个领域都有广泛的应用。

在居民住宅中，太阳能热泵可以替代传统的天然气、燃油等供暖方式，为居民提供舒适的居住环境。

在商业建筑和工业厂房中，太阳能热泵可以实现对建筑物的供暖和制冷，为企业节约能源成本。

在农业和温室种植领域，太阳能热泵可以提供适宜的温度和湿度，促进作物生长。

总的来说，太阳能热泵技术具有非常广泛的应用前景，有望在未来成为主流的能源利用方式。

5.技术挑战与发展趋势尽管太阳能热泵技术具有许多优势，但也面临一些挑战。

首先，太阳能的不稳定性和不可控性会影响热泵系统的运行效果，需要设计合理的储能系统和控制策略。

其次，太阳能热泵系统的成本相对较高，需要进一步降低成本，提高技术的竞争力。

另外，太阳能热泵系统的性能和稳定性也需要进一步改进，以满足不同需求的用户。

太阳能热泵系统的工作原理和优化方法太阳能热泵系统是一种利用太阳能和热泵技术相结合的高效能的供暖和热水系统。

它通过太阳能集热器收集太阳能，并利用热泵技术将太阳能转化为热能，为建筑物提供供暖和热水。

本文将介绍太阳能热泵系统的工作原理以及优化方法。

太阳能热泵系统的工作原理可以简单地分为三个步骤：太阳能收集、热能转化和供暖/热水供应。

首先，太阳能集热器收集太阳能。

太阳能集热器通常由太阳能吸收器、传热管和保温层组成。

太阳能吸收器吸收太阳辐射，将其转化为热能。

传热管将吸收到的热能传输到热泵系统中。

保温层可以减少热量的损失，提高系统的效率。

其次，热泵系统将太阳能转化为热能。

热泵系统由压缩机、膨胀阀、蒸发器和冷凝器等部件组成。

压缩机将低温低压的制冷剂压缩成高温高压的制冷剂。

膨胀阀将高压制冷剂膨胀为低压制冷剂。

蒸发器中的低压制冷剂吸收太阳能集热器传输过来的热能，使其蒸发成低温低压的气体。

冷凝器中的高压制冷剂释放热能，使其冷凝成高温高压的液体。

通过这样的循环过程，热泵系统将太阳能转化为热能。

最后，太阳能热泵系统将转化后的热能供应给建筑物。

热能可以通过地板辐射、暖气片或热水供应系统来供暖或供应热水。

这样，太阳能热泵系统可以为建筑物提供舒适的室内温度和热水。

为了优化太阳能热泵系统的性能，可以采取以下几种方法：首先，合理设计太阳能集热器。

太阳能集热器的设计应充分考虑太阳辐射的接收效率和热量的损失。

合理选择太阳能吸收器的材料和结构，以提高吸收效率。

同时，加强保温层的绝缘性能，减少热量的损失。

其次，优化热泵系统的运行参数。

热泵系统的运行参数包括制冷剂的种类、压缩机的工作压力和膨胀阀的开度等。

通过选择合适的制冷剂和优化运行参数，可以提高热泵系统的性能。

另外，可以采用能量储存技术来提高太阳能热泵系统的效率。

能量储存技术可以将太阳能转化的热能储存起来，以便在需要的时候供应给建筑物。

常见的能量储存技术包括地下蓄能和水蓄能等。

最后，定期维护和清洁太阳能热泵系统。

太阳能-空气源耦合热泵系统探究一、引言近年来，随着能源危机的日益突显和环境问题的不息加剧，人们对于可持续能源的探究与开发日益重视。

太阳能及热泵被广泛视为解决能源和环境问题的重要途径之一。

太阳能是最为广泛和潜力最大的可再生能源之一，而热泵则是一种高效节能的供温顺制冷技术。

将太阳能与热泵相耦合，可以进一步提高能源利用效率，缩减对传统能源的依靠，具有重要的理论意义和实际应用价值。

二、太阳能-空气源耦合热泵系统的原理太阳能-空气源耦合热泵系统是将太阳能集热器与空气源热泵系统相结合，利用太阳能的热量和空气源热泵的工作原理，实现热能的收集和高效转换。

该系统主要包括太阳能集热器、空气源热泵、储热装置、输配系统和控制系统等组成。

太阳能集热器主要用于收集太阳能热量，通过对太阳辐射的吸纳和转换，将太阳能转化为热能。

常见的太阳能集热器有平板式、真空管式和塔式等，其工作原理大致相同，即利用太阳辐射将热能转化为流体的热量。

空气源热泵是将环境空气中的热量转移到室内或室外，实现供暖、制冷和热水等功能。

其工作原理是通过压缩机、膨胀阀、蒸发器和冷凝器等组件的协同作用，实现热能的传递和转换。

在空气源热泵系统中，环境空气作为热源，通过蒸发器中的制冷剂吸热，经压缩机的压缩，高温高压蒸汽进入冷凝器释放热量，并通过膨胀阀降温柔蒸发器吸热循环。

储热装置用于储存从太阳能集热器和空气源热泵中收集的热能，在需要时向建筑物供应热量。

常见的储热装置有水箱、蓄热墙和地源换热器等。

输配系统将热能从储热装置输送到建筑物的不同用热系统中。

控制系统通过对太阳能集热器、空气源热泵、储热装置和输配系统等的控制，实现系统的稳定运行和节能控制。

三、太阳能-空气源耦合热泵系统的优势与应用太阳能-空气源耦合热泵系统具有以下几个优势：1. 高效节能：太阳能的利用和热泵的工作原理相结合，可实现热能的高效收集和转换，显著提高能源利用效率，达到节能减排的目标。

2. 多功能：该系统既可以实现供暖，又可以实现制冷和热水等多种功能，在满足不同季节和不同需求的同时，提高了整体能源利用效率。

太阳能热泵工程原理图太阳能空气源相结合太阳能热泵原理及技术分析热泵技术是一种新型的节能制冷供热技术，长期以来主要应用于建筑物的采暖空调领域。

因热泵制热在节能降耗及环保方面的良好表现，卫生热水供应系统也越来越多的采用热泵设备作为热源。

其中以室外空气为热源的空气源热泵，结构简单，不需要专用机房，安装使用方便，在卫生热水供应方面具有不可替代的优势，除了比较大型的空气源热泵热水系统外，现在已有多个品牌的小型的家用空气源热泵热水器也投放市场。

但空气源热泵的一个主要缺点是供热能力和供热性能系数随着室外气温的降低而降低，所以它的使用受到环境温度的限制，一般适用于最低温度-10 c以上的地区。

将热泵技术与太阳能结合供应生活热水，国内外进行了许多这方面的研究，主要有两种方式，一种是直接以空气源热泵作为太阳能系统的辅助加热设备，另一种是利用太阳能热水为低温热源或将太阳能集热器作为热泵的蒸发器的太阳能热泵系统。

前者以太阳能直接加热为主以空气源热泵为辅，解决太阳能供热的连续性问题，但仍旧无法摆脱环境温度对热泵制热性能的影响；后者完全以太阳能作为热泵热源，大大提高了太阳能的利用效率，但太阳能资源不足时仍需要增加其它辅助热源，并且热泵供热能力受太阳能集热量的限制，规模一般比较小。

在大型的太阳能中央热水系统中，空气源热泵无疑是一种比较理想的辅助加热设备，为了改善空气源热泵在低温环境下制热运行的性能，扩大它的使用区域，结合国内外太阳能热泵研究中的先进经验，我们研制了一种适合于低温环境中工作的太阳能—热泵中央热水系统。

该系统采用一种新型的采用低温太阳能辅助的空气源热泵机组和太阳能集热系统结合，太阳能和热泵互为辅助热源，最大限度的利用太阳能，解决阴雨天气及冬季环境温度较低太阳能资源不足时热水供应保证率，做到全年、全天候供应热水。

1．太阳能—热泵中央热水系统组成1.1太阳能—热泵中央热水系统基本组成太阳能—热泵中央热水系统的主要组成部分为太阳能集热器和太阳能辅助加热空气源热泵机组，其他辅助设备与常规的中央热水系统相同，包括太阳能循环泵、热水加热环泵、换热器、热水箱及控制器等。

太阳能热泵原理
太阳能热泵是一种能够利用太阳能进行空间加热和制热水的装置。

它的工作原理可以分为以下几个步骤：
1. 太阳能吸收：太阳能热泵使用太阳能集热器来吸收太阳辐射。

这些集热器通常安装在建筑物的屋顶或其他开阔的地方，确保能够接收到充足的太阳能。

2. 热泵循环：太阳能热泵通常采用空气泵和制冷剂来实现热的传递。

在太阳能集热器中，空气泵将室外的空气吹入制冷剂管道中。

3. 制冷剂循环：制冷剂是一种能够在低温下蒸发和凝结的物质。

当空气泵将空气吹入制冷剂管道中时，制冷剂开始蒸发，吸收空气中的热量。

蒸发后的制冷剂进入压缩机。

4. 压缩机压缩：压缩机将蒸发后的制冷剂进行压缩，使其温度和压力升高。

5. 热交换：高温高压的制冷剂通过热交换器与储水箱中的水进行热传递。

热交换器将热量从制冷剂传递给水，使水温升高。

6. 循环回路：高温高压的制冷剂在热交换器中失去了热量，因此温度降低，变成高温液体。

然后，它进入膨胀阀，降低压力，使制冷剂重新变成低温低压状态，循环回到太阳能集热器。

通过这个循环回路，太阳能热泵能够将太阳能转化为热能，并
传递给空气或水体，以提供供暖和热水。

这种利用太阳能的热泵技术能够高效地利用可再生能源，减少对传统能源的依赖，从而降低能源消耗和环境污染。
