冶金动力METALLURGICAL POWER 2019年第2期总第228期汽轮机疏水系统的几种水封黎旭（杭州中能汽轮动力有限公司，浙江杭州310018）【摘要】汽轮机疏水系统中有时要用到U型水封管，这种疏水方式结构简单，没有机械传动和电气元件，运行可靠，维护方便。

根据使用场合不同，需要选择不同种类的U型水封管，并根据使用条件对水封管的直径和长度进行计算，以保证其疏水通畅、不漏气。

【关键词】水封；疏水；汽轮机【中图分类号】TK26【文献标识码】B【文章编号】1006-6764(2019)02-0050-03Water Seals for the Drainage System of Steam TurbineLI Xu(Hangzhou Chinen Steam Turbine Power Co.,Ltd.,Hangzhou,Zhejiang310018,China)【Abstract】The drainage system of steam turbine sometimes uses U type water seal pipe,which has the characteristics of simple structure,without mechanical drive or electric elements,reliable operation and easy maintenance.Different types of U water seal pipe should be selected according to different usage conditions,while the diameter and length of water seal pipe should be calculated according to specific usage condition,to ensure smooth drainage without air leakage.【Keywords】water seal;drainage;steam turbine引言汽轮机疏水系统是将汽轮机本体、辅机和管道中的凝结水通过疏水管导出，以防止积水冲击造成汽轮机叶片损伤、大轴弯曲、管道振动等事故[1]。

汽机疏放水系统讲解一、概述一般疏水分为汽轮机本体疏水和系统疏水两大类。

汽轮机本体疏水包括汽缸疏水,及直接与汽缸相连的各管道疏水,包括高、中压主汽门后,与汽缸直接连通的各级抽汽管道阀门前,高压缸排汽逆止门前,轴封系统等。

其他的疏水归类为系统疏水，如小机第一级汽缸、高压导汽管、内汽封疏水等等。

机组设计的疏水系统,在各种不同的工况下运行,应能防止可能的汽轮机外部进水和汽轮机本体的不正常积水,并满足系统暖管和热备用要求。

大型汽轮机组在启动、停机和变负荷工况下，蒸汽与汽轮机本体和蒸汽管道接触，蒸汽一般被冷却。

当蒸汽温度低于与蒸汽压力相对应的饱和温度时，蒸汽就凝结成水。

若不及时排出这些凝结水，它会积存在某些管段和汽缸中。

运行中，由于蒸汽和水的密度、流速不同，管道对它们的阻力也不同，这些积水可能引起管道水冲击，轻则使管道振动，产生噪声污染环境；重则使管道产生裂纹，甚至破裂。

更为严重的是，一旦部分积水进入汽轮机，将会使动静叶片受到水冲击而损伤、断裂，使金属部件因急剧冷却而造成永久性变形，甚至导致大轴弯曲。

另外汽轮机本体疏放水应考虑一定的容量，当机组跳闸时，能立即排放蒸汽，防止汽轮机超速和过热。

为了有效防止汽轮机发生这些恶劣的工况，必须及时地把汽缸和蒸汽管道中积存的凝结水排出，以确保机组安全运行。

同时尽可能地回收合格品质的疏水，以提高机组的经济性。

为此，汽轮机都设置有疏水系统，它包括汽轮机的高、中压主汽门前后，各主汽、中压调节阀前后及这些高温高压阀门的阀杆漏汽疏水管道，抽汽管道，轴封供汽母管等。

另外汽轮机的辅汽系统，小汽轮机本体及高、低压主汽门前后进汽管，除氧器加热以及高低加等系统也都有自己的疏水系统。

这些疏水有直接排放至疏水扩容器后回收至凝汽器的，也有直接排放至地沟的。

汽轮机疏放水主要由以下部分组成：主蒸汽、再热蒸汽管道上低位点疏水，汽轮机缸体及主汽调门、高压导汽管疏水，抽汽管道疏水，给水泵汽轮机供汽管道疏水、辅助蒸汽、除氧器加热管道疏水，轴封系统疏水及门杆漏汽，其它辅助系统的疏放水等。

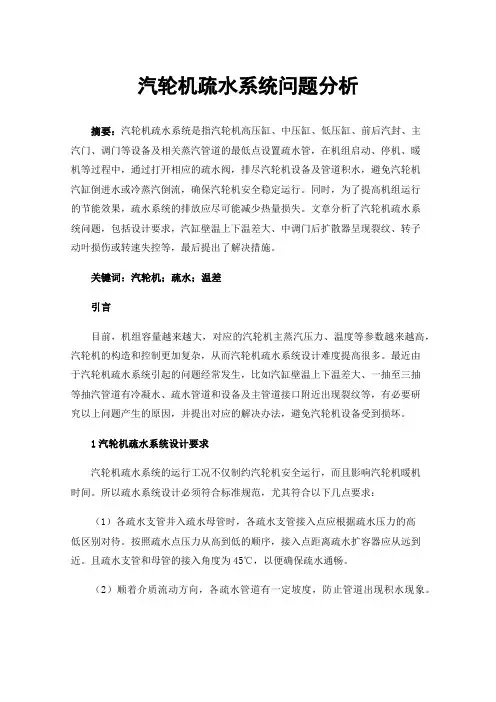

汽轮机疏水系统问题分析摘要：汽轮机疏水系统是指汽轮机高压缸、中压缸、低压缸、前后汽封、主汽门、调门等设备及相关蒸汽管道的最低点设置疏水管，在机组启动、停机、暖机等过程中，通过打开相应的疏水阀，排尽汽轮机设备及管道积水，避免汽轮机汽缸倒进水或冷蒸汽倒流，确保汽轮机安全稳定运行。

同时，为了提高机组运行的节能效果，疏水系统的排放应尽可能减少热量损失。

文章分析了汽轮机疏水系统问题，包括设计要求，汽缸壁温上下温差大、中调门后扩散器呈现裂纹、转子动叶损伤或转速失控等，最后提出了解决措施。

关键词：汽轮机；疏水；温差引言目前，机组容量越来越大，对应的汽轮机主蒸汽压力、温度等参数越来越高，汽轮机的构造和控制更加复杂，从而汽轮机疏水系统设计难度提高很多。

最近由于汽轮机疏水系统引起的问题经常发生，比如汽缸壁温上下温差大、一抽至三抽等抽汽管道有冷凝水、疏水管道和设备及主管道接口附近出现裂纹等，有必要研究以上问题产生的原因，并提出对应的解决办法，避免汽轮机设备受到损坏。

1汽轮机疏水系统设计要求汽轮机疏水系统的运行工况不仅制约汽轮机安全运行，而且影响汽轮机暖机时间。

所以疏水系统设计必须符合标准规范，尤其符合以下几点要求：（1）各疏水支管并入疏水母管时，各疏水支管接入点应根据疏水压力的高低区别对待。

按照疏水点压力从高到低的顺序，接入点距离疏水扩容器应从远到近。

且疏水支管和母管的接入角度为45℃，以便确保疏水通畅。

（2）顺着介质流动方向，各疏水管道有一定坡度，防止管道出现积水现象。

（3）汽轮机启动前，需要暖机和暖管，打开各疏水支管高、中、低压段上的疏水阀门。

当汽轮机带负荷至10%额定负荷时，关闭高压段疏水阀；当汽轮机带负荷至20%额定负荷时，关闭中压段疏水阀；当汽轮机带负荷至30%额定负荷时，关闭低压段疏水阀。

（4）主蒸汽管道疏水和设备本体疏水必须分别接入不同的疏水扩容器。

要清楚了解汽轮机跳机后哪些管道或者设备会产生真空与非真空，防止积水或冷凝蒸汽回流至汽轮机室。

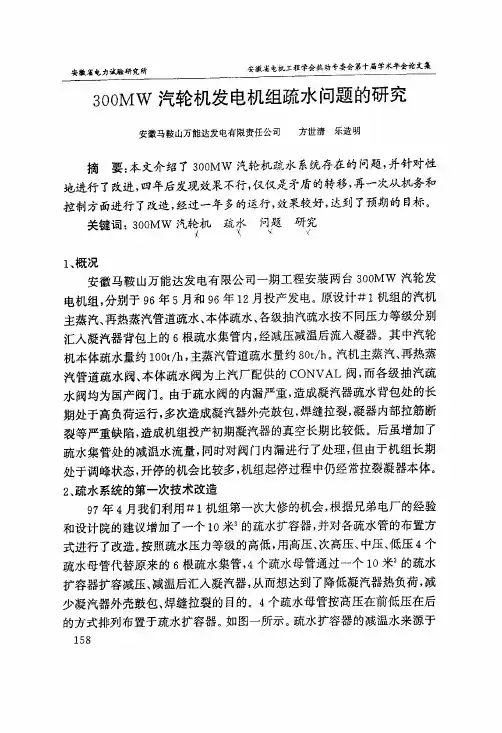

５．１疏水扩容器内靠近高压、次高压疏水母管排汽口处再增加一组喷嘴；
５．２淋水盘及内部支撑部件均全部更换，并改进淋水盘固定方式，所有部件的材料均为不锈钢制品；
５．３已渗入母材的所有裂纹均打磨后补焊，高压、次高压疏水母管插入疏水扩容器内壁处加装一厚度为ｌＯｍｍ、宽ｌＯＯｍｍ的护板；
５．４改进温度测点安装位置。

使四个疏水母管上均有温度测点（Ｔ１、Ｔ２、Ｔ３、Ｔ４）作监视用。

温度控制采用串级调节系统，用扩容器靠近高压疏水集管处的温度测点Ｔ７作为前馈信号，扩容器汽侧回凝器管路上的温度测点Ｔ６作为主调信号来控制减温水阀的开度，如图二所示。

在减温水调整阀管路上另加～路ＤＮｌ０的小旁路，状态为常开，以保证在任何状态疏水扩容器内都有减温水；
倒二
５．５·逐步更换各级疏水阀，从根本上解决疏水扩容器长期受到热负荷的冲击问题；
５．６恢复凝器背包减温水管，防止凝器再次超温。

５．７参照福州华能电厂进口３５０ＭＷ机组疏水系统的设计标准，将我公司＃１机左右主蒸汽管疏水阀、两台小机高压进汽管疏水阀、中压连
１６１。

330MW机组低加疏水系统的改进1前言华电中宁发电有限责任公司#1、2机是由上海汽轮机厂制造的N330―16.7／537／537型汽轮机组，分别于2004年12月和2005年11月投产发电。

该机组回热加热系统由三高、四低一除氧组成，其中#5、6、7、8低加为表面式加热器，为哈尔滨汽轮机辅机厂生产制造，#7、8低加合为一体放置在凝汽器喉部。

低加疏水采用逐级自流的方式，最终由#8低加排入凝汽器。

为保证机组的安全运行，各加热器除设有正常疏水外，还设有一路紧急疏水，在事故或低加水位过高时将疏水直接排入到凝汽器。

2现状分析华电中宁发电有限责任公司#1、2机组投产以来，一直存在#7低加疏水不畅的问题，即在#7低加正常疏水调阀全开的情况下，低加水位仍持续升高，导致#7低加紧急疏水调阀必须开启一定开度方能维持低加正常水位，其中#1机组#7低加在正常运行中疏水紧急放水门开度在27％～53％之间，#2机组#7低加在正常运行中疏水紧急放水门开度在26％～50％之间。

由于#7低加运行中紧急放水门不能完全关闭，致使＃7低加的部份疏水不能到＃8低加加热凝结水，而是流到凝汽器，使部份疏水中的热焓释放在凝汽器中（#7低加紧急放水温度在90℃左右），#1、#2机组#7低压加热器运行中的不正常疏水，导致了如下两个严重后果：2.1安全问题按设计要求，危急疏水仅是在加热器水位高时才动作，而平常是由正常疏水调节阀控制水位的，两者控制特性不同。

现正常疏水工作不正常，若危急疏水阀出现机械故障或控制部分发生故障，则会由于抽汽管道上无阀门而无法隔离汽侧造成停机甚至汽缸进水事故。

2.2经济性问题加热器的疏水由于不从正常疏水口走而从危急疏水管道直接排走，一方面导致加热器无水而使加热器内传热恶化，传热效率降低；另一方面又造成疏水冷却段完全失效，使加热器的疏水端差增加。

上述都会增加汽轮机的热耗率。

3 原因分析我们通过对运行参数进行观察，以及查阅设计图纸等相关资料，并结合现场管路的布置，认真分析#7、8低加的运行状况，如表1及图1所示：表1 # 7、8低加运行参数统计从表1中可以看出，#1机组在各个负荷工况下，#7、8低加之间的压差均大于并接近设计值（53kpa），但各个工况下#7低加紧急疏水调门均有一定的开度，且负荷越高开度越大，说明疏水量越大疏水越不畅。

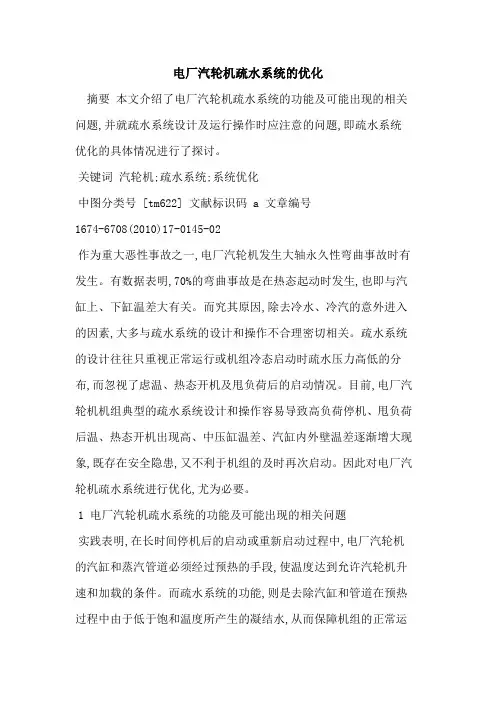

电厂汽轮机疏水系统的优化摘要本文介绍了电厂汽轮机疏水系统的功能及可能出现的相关问题,并就疏水系统设计及运行操作时应注意的问题,即疏水系统优化的具体情况进行了探讨。

关键词汽轮机;疏水系统;系统优化中图分类号 [tm622] 文献标识码 a 文章编号1674-6708(2010)17-0145-02作为重大恶性事故之一,电厂汽轮机发生大轴永久性弯曲事故时有发生。

有数据表明,70%的弯曲事故是在热态起动时发生,也即与汽缸上、下缸温差大有关。

而究其原因,除去冷水、冷汽的意外进入的因素,大多与疏水系统的设计和操作不合理密切相关。

疏水系统的设计往往只重视正常运行或机组冷态启动时疏水压力高低的分布,而忽视了虑温、热态开机及甩负荷后的启动情况。

目前,电厂汽轮机机组典型的疏水系统设计和操作容易导致高负荷停机、甩负荷后温、热态开机出现高、中压缸温差、汽缸内外壁温差逐渐增大现象,既存在安全隐患,又不利于机组的及时再次启动。

因此对电厂汽轮机疏水系统进行优化,尤为必要。

1 电厂汽轮机疏水系统的功能及可能出现的相关问题实践表明,在长时间停机后的启动或重新启动过程中,电厂汽轮机的汽缸和蒸汽管道必须经过预热的手段,使温度达到允许汽轮机升速和加载的条件。

而疏水系统的功能,则是去除汽缸和管道在预热过程中由于低于饱和温度所产生的凝结水,从而保障机组的正常运行。

如若疏水程序得不到充分保障,可能导致以下损害汽轮发电机组的不正常工作情况发生。

一是汽轮机机组启停过程中主蒸汽过热度不足或汽温过低、下降过快,影响机组正常运行;二是凝结水从蒸汽管线进入汽轮机时,对汽缸和轴产生过冷却从而导致其变形,损害汽轮发电机组;三是汽缸的保温不良,或各加热器及凝汽器水位过高,导致水进入汽缸;四是在汽轮机低部积聚凝结水,从而对汽缸产生单侧冷却导致其变形,损害了汽轮发电机组;五是管道和支吊架由于损坏的原因,从而导致汽轮机对中变化,影响汽轮机机组正常运行;六是在机组启停过程中由于在轴封蒸汽母管积聚凝结水,从而导致轴封蒸汽压力控制系统失灵;七是汽轮机机组由于疏水管线过大、疏水阀控制不合理,而蒸汽管线产生的凝结水量小,疏出来的高温高压蒸汽将对疏水扩容器和凝汽器造成较大的冲击。

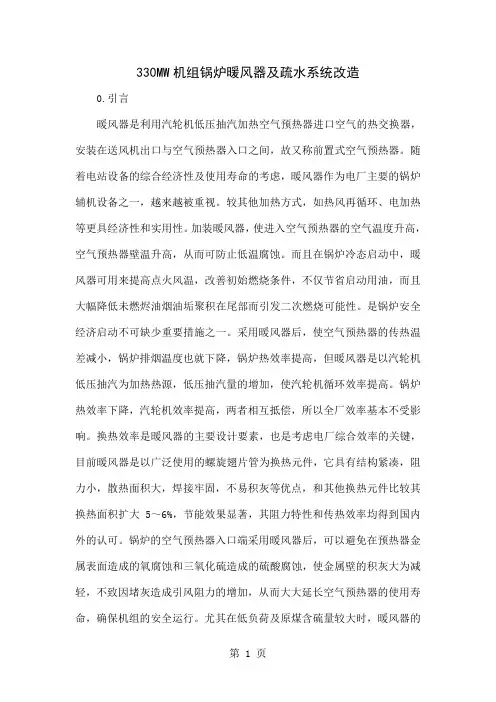

330MW机组锅炉暖风器及疏水系统改造0.引言暖风器是利用汽轮机低压抽汽加热空气预热器进口空气的热交换器，安装在送风机出口与空气预热器入口之间，故又称前置式空气预热器。

随着电站设备的综合经济性及使用寿命的考虑，暖风器作为电厂主要的锅炉辅机设备之一，越来越被重视。

较其他加热方式，如热风再循环、电加热等更具经济性和实用性。

加装暖风器，使进入空气预热器的空气温度升高，空气预热器壁温升高，从而可防止低温腐蚀。

而且在锅炉冷态启动中，暖风器可用来提高点火风温，改善初始燃烧条件，不仅节省启动用油，而且大幅降低未燃烬油烟油垢聚积在尾部而引发二次燃烧可能性。

是锅炉安全经济启动不可缺少重要措施之一。

采用暖风器后，使空气预热器的传热温差减小，锅炉排烟温度也就下降，锅炉热效率提高，但暖风器是以汽轮机低压抽汽为加热热源，低压抽汽量的增加，使汽轮机循环效率提高。

锅炉热效率下降，汽轮机效率提高，两者相互抵偿，所以全厂效率基本不受影响。

换热效率是暖风器的主要设计要素，也是考虑电厂综合效率的关键，目前暖风器是以广泛使用的螺旋翅片管为换热元件，它具有结构紧凑，阻力小，散热面积大，焊接牢固，不易积灰等优点，和其他换热元件比较其换热面积扩大 5～6%，节能效果显著，其阻力特性和传热效率均得到国内外的认可。

锅炉的空气预热器入口端采用暖风器后，可以避免在预热器金属表面造成的氧腐蚀和三氧化硫造成的硫酸腐蚀，使金属壁的积灰大为减轻，不致因堵灰造成引风阻力的增加，从而大大延长空气预热器的使用寿命，确保机组的安全运行。

尤其在低负荷及原煤含硫量较大时，暖风器的投入使用就充分体现了必要性和重要性。

暖风器疏水的回收方式是利用磁力驱动泵，把回收水打至除氧器。

由于疏水温度较高，达到120℃左右，液位控制等经常出现失灵，使磁力驱动泵容易汽化，导致损坏，维修频繁，且磁力泵必须返厂维修，维修期较长。

导致暖风器疏水长期外排，造成工质大量浪费，机组补水率大幅上升。

1.旋转式暖风器的特点冬季锅炉正常运行中，由于煤中硫燃烧后产生的酸性蒸汽，当低于露点温度时，就会发生酸液凝结引起灰垢粘结和对设备腐蚀。

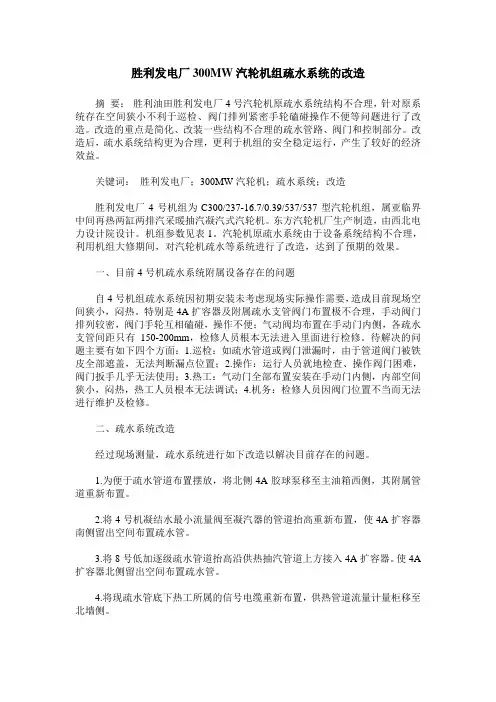

胜利发电厂300MW汽轮机组疏水系统的改造摘要：胜利油田胜利发电厂4号汽轮机原疏水系统结构不合理，针对原系统存在空间狭小不利于巡检、阀门排列紧密手轮磕碰操作不便等问题进行了改造。

改造的重点是简化、改装一些结构不合理的疏水管路、阀门和控制部分。

改造后，疏水系统结构更为合理，更利于机组的安全稳定运行，产生了较好的经济效益。

关键词：胜利发电厂；300MW汽轮机；疏水系统；改造胜利发电厂4号机组为C300/237-16.7/0.39/537/537型汽轮机组，属亚临界中间再热两缸两排汽采暖抽汽凝汽式汽轮机。

东方汽轮机厂生产制造，由西北电力设计院设计。

机组参数见表1。

汽轮机原疏水系统由于设备系统结构不合理，利用机组大修期间，对汽轮机疏水等系统进行了改造，达到了预期的效果。

一、目前4号机疏水系统附属设备存在的问题自4号机组疏水系统因初期安装未考虑现场实际操作需要，造成目前现场空间狭小，闷热。

特别是4A扩容器及附属疏水支管阀门布置极不合理，手动阀门排列较密，阀门手轮互相磕碰，操作不便；气动阀均布置在手动门内侧，各疏水支管间距只有150-200mm，检修人员根本无法进入里面进行检修。

待解决的问题主要有如下四个方面：1.巡检：如疏水管道或阀门泄漏时，由于管道阀门被铁皮全部遮盖，无法判断漏点位置；2.操作：运行人员就地检查、操作阀门困难，阀门扳手几乎无法使用；3.热工：气动门全部布置安装在手动门内侧，内部空间狭小，闷热，热工人员根本无法调试；4.机务：检修人员因阀门位置不当而无法进行维护及检修。

二、疏水系统改造经过现场测量，疏水系统进行如下改造以解决目前存在的问题。

1.为便于疏水管道布置摆放，将北侧4A胶球泵移至主油箱西侧，其附属管道重新布置。

2.将4号机凝结水最小流量阀至凝汽器的管道抬高重新布置，使4A扩容器南侧留出空间布置疏水管。

3.将8号低加逐级疏水管道抬高沿供热抽汽管道上方接入4A扩容器。

使4A 扩容器北侧留出空间布置疏水管。

300MW汽轮机高压加热器疏水调节在实际运行过程中，高压加热器水位常常会由于浮子式疏水器出现卡涩而失去控制，这样一来，高压加热器在一半以上时间都长期处于无水位运行状态，使得疏水大量带汽，这样一来，也大幅度降低了300MW汽轮机机组运行的经济性。

本文首先分析了浮子式疏水器运行中出现卡涩的原因，其次，结合笔者的实际工作经验，就300MW汽轮机高压加热器疏水调节改进措施展开了较为深入的探讨，具有一定的参考价值。

标签：300MW汽轮机；高压加热器；疏水调节；改进措施1 前言某大型电厂300MW汽轮机机组配有高压加热器2台，300MW汽轮机为日立公司TCDF-33.5亚临界压力、中间再热、双缸双排汽、冲动、凝汽式汽轮机，于2000年12月投产。

汽全部采用浮子式疏水器来控制高压加热器疏水情况。

但是在实际运行过程中，高压加热器水位常常会由于浮子式疏水器出现卡涩而失去控制，这样一来，高压加热器在一半以上时间都长期处于无水位运行状态，使得疏水大量带汽，这样一来，也大幅度降低了300MW汽轮机机组运行的经济性。

与此同时，300MW汽轮机机组的负荷突然增大，又很容易导致高压加热器的的水位出现骤然升高的问题，对于300MW汽轮机机组的运行安全造成了较为严重威胁。

本文就300MW汽轮机高压加热器疏水调节进行探讨。

2 浮子式疏水器运行中出现卡涩的原因浮子式疏水器主要是由连杆、浮子、滑阀等组成，可以将高压加热器水位的变化情况通过浮子来进行反映出来，但是值得注意的是，由于其结构的问题，导致在运行中很容易出现卡涩现象。

浮子与疏水器的滑阀杆通过连杆来进行连接，浮子会随着高压加热器水位的升高而上升，同时还会带动疏水阀开大；而一旦高压加热器水位出现降低的情况时，浮子也会随之降低，同时还会带动疏水阀关小。

因此，我们可以看出，浮子式疏水器实际上是按照多部件按序动作的方式来完成调节，一旦某环节出现问题，都会让浮子式疏水器卡住不动。

浮子式疏水器运行中出现卡涩的原因主要有两点，分别是心轴因盘根压得过紧而卡涩和滑阀与滑阀套因局部磨损产生卡涩。

汽轮机本体疏水系统第一节汽轮机跳闸自动开启下列气动阀门17.1.1 主蒸汽管道三岔前疏水阀。

17.1.2 左侧主汽管道疏水阀。

17.1.3 右侧主汽管道疏水阀。

17.1.4 #1、2 高压主汽导汽管疏水阀。

17.1.5 #3-6 高压主汽导管管疏水阀。

17.1.6 左侧主蒸汽进汽管放气。

17.1.7 右侧主蒸汽进汽管放气。

17.1.8 汽缸缸疏水阀。

17.1.9 高压外缸疏水阀。

17.1.10 中压外缸疏水阀。

17.1.11 高压缸第一级疏水阀。

17.1.12 高中压缸汽平衡管疏水阀。

17.1.13 高压缸排汽管逆止门前疏水阀。

17.1.14 高压缸排汽管逆止门后疏水阀。

17.1.15 高压缸排汽通风阀。

17.1.16 再热汽管道三岔前疏水阀。

17.1.17 左侧再热蒸汽管路疏水阀。

17.1.18 右侧再热蒸汽管路疏水阀。

17.1.19 左侧中压导汽管疏水阀。

17.1.20 右侧中压导汽管疏水阀。

17.1.21 左侧再热进汽门疏水开。

17.1.22 右侧再热进汽门疏水开。

17.1.23 低旁前再热蒸汽管道疏水阀。

17.1.24 一段抽汽逆止阀前、后疏水阀。

17.1.25 一段抽汽电动门后疏水阀。

17.1.26 二段抽汽逆止阀前、后疏水阀。

17.1.27 二段抽汽电动门后疏水阀。

17.1.28 三段抽汽逆止阀前、后疏水阀。

17.1.29 三段抽汽电动门后疏水阀。

17.1.30 四段抽汽逆止阀 1 前疏水阀。

17.1.31 四段抽汽逆止阀 2 后疏水阀。

17.1.32 四段抽汽电动门后疏水阀。

17.1.33 五段抽汽逆止阀前、后疏水阀。

17.1.34 五段抽汽电动门后疏水阀。

17.1.35 六段抽汽逆止阀前、后疏水阀。

17.1.36 六段抽汽电动门后疏水阀第二节机组负荷＜10%自动开下列气动门17.2.2 左侧主汽管道疏水阀。

17.2.3 右侧主汽管道疏水阀。

17.2.4 #1、2 高压主汽导汽管疏水阀。

汽轮机疏放水系统:汽轮机组在启动、停机和变负荷工况下运行时，蒸汽与汽轮机本体和蒸汽管道接触，蒸汽被冷却，当蒸汽温度低于与蒸汽压力相对应的饱和温度时，蒸汽凝结成水，若不及时排出凝结的水，它会存积在某些管段和汽缸中。

运行中，由于蒸汽和水的密度、流速都不同，管道对它们的阻力也不同，这些积水可能引起管道发生水冲击，轻则使管道振动，产生噪声，污染环境；重则使管道产生裂纹，甚至破裂。

更为严重的是，一旦部分积水进入汽轮机，将会使动叶片受到水的冲击而损伤，甚至断裂，使金属部件急剧冷却而造成永久变形，甚至使大轴弯曲。

另外本体疏水设计时应考虑一定的容量，当机组跳闸时，系统能立即排放蒸汽，防止汽轮机超速和过热。

为了有效地防止汽轮机超速、过热、进水事故以及管道中积水而引起的水冲击，必须及时地把汽缸中蒸汽和蒸汽管道中存积的凝结水排出，以确保机组安全运行。

同时还可回收洁净的凝结水，这对提高机组的经济性是有利的。

为此，汽轮机都设置有疏水系统，它包括汽轮机的高、中压自动主汽阀前后、各调节汽阀前后、抽汽管道、轴封供汽母管、阀杆漏汽管的疏水管道、阀门和容器等。

另外汽轮机的辅助蒸汽系统、给水泵的小汽轮机本体、进汽管、除氧器加热等系统也都有自己的疏水系统。

所有这些疏放水有直接排放至本体疏水扩容器，也有直接排至地沟的。

一、系统组成汽轮机疏放水主要由以下部分组成：主蒸汽、再热蒸汽管道上低位点疏水，汽轮机缸体及主汽调节阀、高压导汽管疏水，抽汽管道疏水，给水泵汽轮机供汽管道疏水，辅助蒸汽、除氧器加热管道疏水，轴封系统疏水及阀杆漏汽，其它辅助系统的疏放水。

１．主、再热蒸汽管疏水汽轮机主蒸汽管布置形式为2－1－2，主蒸汽管穿过B排墙进入汽轮机厂房标高11米处形成三通，在三通前最低点，主蒸汽管设一疏水点。

三通后左右蒸汽管各设一疏水点，每个疏水管都有一只气动疏水阀和一个手动阀，用于排出主汽阀前主汽管道内凝结水。

再热蒸汽管道与主蒸汽管道布置形式相同，也为2—1—2布置，三通后左右再热蒸汽管各设一疏水点，装设有疏水袋，每个疏水管有一只气动疏水阀和一个手动阀。

基于电厂汽轮机疏水系统的优化分析在电厂汽轮机疏水系统工作的过程中，常常发生导汽管及高压缸排汽管疏水阀阀门外漏和内漏问题，以及轴封汽输水管原设计未配置自动疏水器导致在机组启动的过程中，轴封汽管压力波动的问题。

针对上述问题，需要对电厂汽轮机疏水系统进行优化改造，旨在能够更好地解决相关问题。

本文首先针对疏水系统优化原则进行阐述，然后进行疏水系统的相关问题进行原因分析，并提出有效的解决方案和投资估算，希望能够在确保机组正常运行的前提下降低经济成本。

关键字：汽轮机;疏水系统;自动疏水器引言：目前某机组存在着导汽管及高压缸排汽管疏水阀内漏和轴封汽疏水管无疏水器的问题，准备在进行机组A级检修时对该机组导汽管及高压缸排汽管疏水系统进行改造，从而解决导汽管及高压缸排汽管疏水阀阀门外漏、内漏的问题，还有在轴封汽疏水管原设计未配置自动疏水器导致机组启动时，轴封汽管压力波动的问题。

针对此问题，下面让我们具体进行分析。

一、电厂汽轮机疏水系统优化原则电厂汽轮机疏水系统在进行优化时，需要通过一定的原则进行改造。

疏水系统设置是为了能够及时地排走系统内部存在的积水，从而能够有效提高机组的安全性。

因此，机组的安全应该放在第一位，在进行优化时有限考虑安全性能，然后在保证安全的情况下进行系统优化改造。

在充分保证系统安全的情况下，部分疏水如果能够取消就可以进行取消。

在进行疏水系统优化的过程中，可以将同等压力的两路及以上的疏水改造成一路，这样能够通过一个阀门就能够对其进行控制。

与两路疏水相比，一路的疏水内漏量会明显减少很多，从而可以达到降低经济成本的目的。

也可以在疏水气动阀门前面加装手动阀门，通过此种优化，能够在气动阀门内漏严重的情况下，通过手段阀门进行关闭，从而能够减少漏汽量，进而节约经济成本[[]]。

二、电厂汽轮机疏水系统问题分析该机组导汽管和高压缸排汽管疏水阀原来安装的设备是进口的球阀，它是一个气动阀，设计的压力为17.5MPa，设计的温度为545°，此气动疏水阀在这些年中的机组运行和使用过程中出现了以下几个问题：（一）阀门内漏首先，是阀门内漏的问题。

如何管理好300MW汽轮机疏水系统摘要：在火力发电厂中，汽轮机众多疏水构成了复杂的疏水系统。

疏水应及时排放并进行回收利用，以减少工质和热量的损失。

疏水可分为“启动性疏水”和“经常性疏水”，经常性疏水包括“管线疏水”和“过程疏水”。

应该做好几方面的工作，管理好汽轮机疏水系统，既可以取得一定节能效益，也提高机组的安全性和经济性。

关键词：汽轮机；疏水系统；管理引言在火力发电厂中，300MW汽轮机各种疏水数量众多，有的达500多处（引进机组），少的也有100多处，构成了复杂的疏水系统。

汽轮机疏水是蒸汽在管道或换热器内发生热交换放热而产生的凝结水。

疏水应及时排放，否则不仅吸收管内蒸汽热量、影响蒸汽流动，严重的将会产生管道水击现象；或使换热器换热面积减小，降低换热效果，甚至倒水至汽轮机引起水冲击，造成严重后果。

疏水排放后应尽可能进行回收利用，以减少工质和热量的损失，降低发电能耗和补水率。

为了排放这些疏水而安装的管道和阀门就组成了疏水系统。

汽轮机疏水可分为“启动性疏水”和“经常性疏水”。

启动性疏水主要是指在机组启、停过程中，蒸汽在管道、缸体内由于压力、温度变化产生的凝结水。

经常性疏水又包括“管线疏水”和“过程疏水”。

管线疏水是不参与蒸汽工艺过程的（并联应用），是蒸汽传输过程中由于热量的损失在某些部位产生凝结水的疏水，需要及时、连续排走，如辅助蒸汽系统的疏水。

而过程疏水是参与蒸汽工艺过程的（串联应用），是利用蒸汽放热来加热其它工质而产生的疏水，这些疏水还要进行连续调节以维持疏水水位，如高、低压加热器的疏水[1]。

汽轮机疏水系统在火电厂中有一定的节能潜力，管理好汽轮机疏水系统将起到较大的节能效益作用，也是保证汽轮机安全运行的重要组成部分，还对降低机组发电能耗，帮助实现我国的节能减排目标。

管理好汽轮机疏水对机组的安全性和经济性有着重要作用，在实际生产运行中，为了管理好汽轮机各种疏水，应该做好以下几点：一、根据汽轮机疏水系统现场实际布置和使用情况，改造汽轮机疏水系统。
