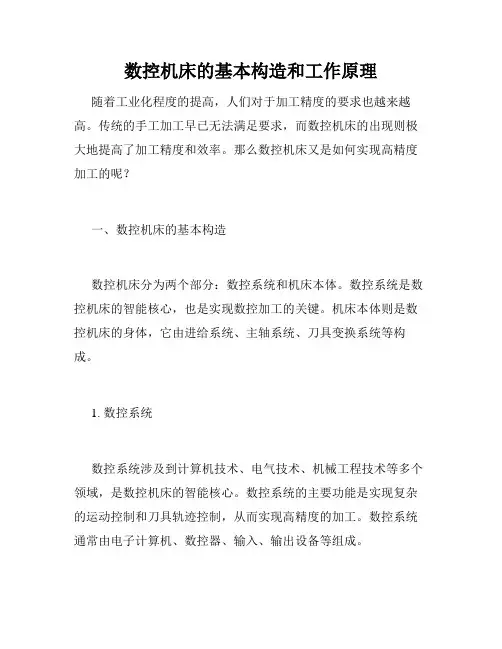

数控机床的基本构造和工作原理随着工业化程度的提高，人们对于加工精度的要求也越来越高。

传统的手工加工早已无法满足要求，而数控机床的出现则极大地提高了加工精度和效率。

那么数控机床又是如何实现高精度加工的呢？一、数控机床的基本构造数控机床分为两个部分：数控系统和机床本体。

数控系统是数控机床的智能核心，也是实现数控加工的关键。

机床本体则是数控机床的身体，它由进给系统、主轴系统、刀具变换系统等构成。

1. 数控系统数控系统涉及到计算机技术、电气技术、机械工程技术等多个领域，是数控机床的智能核心。

数控系统的主要功能是实现复杂的运动控制和刀具轨迹控制，从而实现高精度的加工。

数控系统通常由电子计算机、数控器、输入、输出设备等组成。

数控机床的进给系统、主轴系统和刀具变换系统均由数控系统控制。

根据所需加工的工艺要求，设定工件坐标系和工件加工程序，数控系统将加工程序转换为机床执行的运动坐标系，同时控制曲柄、伺服电机、精密滚珠丝杠等元件的动作，从而实现复杂的加工。

2. 机床本体机床本体是数控机床的身体，它由进给系统、主轴系统、刀具变换系统等构成。

进给系统：进给系统主要由进给电机、滚珠丝杠、传动装置等组成。

它的主要功能是实现工件在各个方向上的移动，包括高速进给、低速进给和停放功能。

进给系统采用高精度的滚珠丝杠传动，这样能够在保证加工效率的同时保证加工精度。

主轴系统：主轴系统主要由主轴电机、主轴头、主轴箱等组成。

主轴电机可以通过数控系统控制其转速及转向，从而驱动切削刀具完成各种类型的加工操作。

主轴头则为不同类型的切削刀具提供固定的装夹和换刀机构。

主轴箱则位于床身内，保证主轴旋转的平稳和均匀。

刀具变换系统：刀具变换系统主要用于切换不同类型的切削刀具，它可以实现快速换刀，提高了生产效率。

刀具变换系统中通常包括刀库、刀架、刀杆等部分。

二、数控机床的工作原理数控机床的工作原理可以简单地理解为：根据预先编好的加工程序，控制进给系统和主轴系统，使工件沿着预设的轨迹完成加工。

数控机床的结构组成及原理数控机床是一种通过计算机控制的机床，可以实现多种复杂的加工操作。

它的结构组成及原理可以大致分为机床主体部分、控制系统部分和辅助装置部分。

一、机床主体部分1.床身：床身是整个数控机床的基础部分，承载整个机床的各个部件和装置，同时具有足够的刚性和稳定性。

床身通常由大型整体铸件制成，常见的有平面床、斜床和立式床等。

床身上设有导轨、滑块和滚珠丝杠等装置，用于支撑和导向主轴箱、工作台等。

2.主轴箱：主轴箱是数控机床的重要部件之一，通常由主轴、主轴动力装置、主轴箱座、电动机及其驱动装置等组成。

主轴箱用来传递动力，使主轴旋转，是实现机床加工功能的关键部分。

3.工作台：工作台是数控机床上用于夹持工件的装置，它可以沿各个方向进行移动和转动。

工作台通常由工作台体、刀架座、刀具变位装置等组成。

工作台的移动和转动由驱动装置控制，实现对工件的定位和加工。

二、控制系统部分1.数控装置：数控装置是整个机床的控制中心，由硬件部分和软件部分组成。

硬件部分包括主机、输入输出设备、接口电路等，软件部分是指数控机床的控制程序。

数控装置能够根据加工要求，自动生成加工程序，并控制机床的各个动作。

2.伺服系统：伺服系统是数控机床的动力系统，主要由伺服电机、传动机构和测量装置等组成。

伺服电机通过控制系统接收指令，根据要求实现各个轴向的运动。

传动机构将电机运动传递到工作台或刀架等部位，测量装置用于检测轴向运动的位置和速度。

三、辅助装置部分1.刀具变位装置：刀具变位装置是数控机床上用来实现刀具的换刀和夹紧的装置。

它能够实现快速的刀具换向和自动夹紧，提高机床的加工效率。

2.冷却液供给装置：冷却液供给装置是用于给切削过程提供冷却润滑的装置，它能够保持刀具的正常工作温度，延长刀具的使用寿命，并提高加工质量。

3.操作平台：操作平台是供操作人员进行操作和监控的地方，它通常设有显示屏、键盘、手柄等操作设备，用于输入指令、调整参数以及监控加工过程。

数控机床的基本构造及工作原理数控机床是一种利用计算机控制的自动化机械设备。

它是在传统机床的基础上发展而来，具有高精度、高效率和多功能特点。

下面将对数控机床的基本构造和工作原理进行详细介绍。

一、数控机床的基本构造1.机床主体部分：机床主体通常由床身、立柱、横梁和工作台等组成。

床身是整个机床的基础，用于安装和支撑其他各个部件。

立柱起支撑和导向作用，横梁用于支撑和传递载荷，工作台用于支撑工件。

2.传动系统：传动系统将电机产生的动力传递给刀具或工件，实现切削加工。

常见的传动方式包括电机驱动螺杆、齿轮传动和皮带传动等。

3.控制系统：控制系统是数控机床的核心部分，用于实现机床的自动化操作。

它由计算机、数控装置、伺服控制器和编码器等组成。

计算机是控制系统的主控部分，负责接收和处理指令。

数控装置将计算机的指令转化为电信号，控制伺服控制器和驱动器工作。

伺服控制器接收数控装置的信号，输出相应的电流给驱动器，驱动刀具或工件运动。

4.动力系统：动力系统提供机床的驱动力，通常由电机提供动力。

根据不同的切削工况和需求，可以采用不同类型的电机，如交流伺服电机、直流伺服电机和步进电机等。

5.刀具或工件换刀系统：刀具或工件换刀系统用于实现自动化换刀操作，提高生产效率。

根据不同的切削任务和工艺要求，可以配置不同的换刀方式，如手动换刀、自动换刀和带刀库的换刀等。

二、数控机床的工作原理1.编程：要进行数控加工，首先需要编写加工程序。

加工程序是由一系列指令组成的文本文件，用于描述切削路径、刀具换向、进给速度、切削深度等参数。

2.坐标系转换：在编写加工程序时，需要定义一个坐标系，用于描述刀具或工件的位置和运动。

通常使用直角坐标系或极坐标系。

在实际运行时，数控系统会将编程坐标转换为机床坐标，以控制机床的运动。

3.运动控制：数控系统根据加工程序生成的指令，通过伺服控制器控制电机运动，实现刀具或工件在空间中的运动。

伺服控制器接收数控装置发出的指令，输出相应的电流给驱动器，驱动电机旋转。

数控机床的原理及组成结构
数控机床又称为数控加工中心，是一种利用计算机控制的机床。

它通过预先输入的指令，实现对工件的自动加工，具有高精度、高稳定性和高效率的特点。

数控机床的原理主要包括三个方面：数控系统、伺服系统和执行系统。

1. 数控系统：数控系统负责接收输入的工艺程序，对指令进行解析和处理，并发送控制信号给伺服系统和执行系统。

数控系统由硬件和软件两部分组成，硬件包括主控板、接口板、数控终端等，软件包括操作系统、数控编程软件等。

2. 伺服系统：伺服系统负责将数控系统发送的控制信号转换为电信号，通过电机驱动系统，控制工件在加工过程中的运动。

伺服系统由伺服电机、伺服控制器和传感器等部件组成，它可以实现对工件运动的精确控制。

3. 执行系统：执行系统是指实际进行加工的部分，包括机床本体、刀具系统和夹具系统等。

它根据数控系统发送的指令，控制切削工具在工件上进行切削、铣削、镗削等操作。

执行系统的结构包括主轴、进给系统、工作台、刀库等。

总的来说，数控机床的组成结构主要包括数控系统、伺服系统和执行系统三个方面，它们相互配合，实现对工件的自动加工。

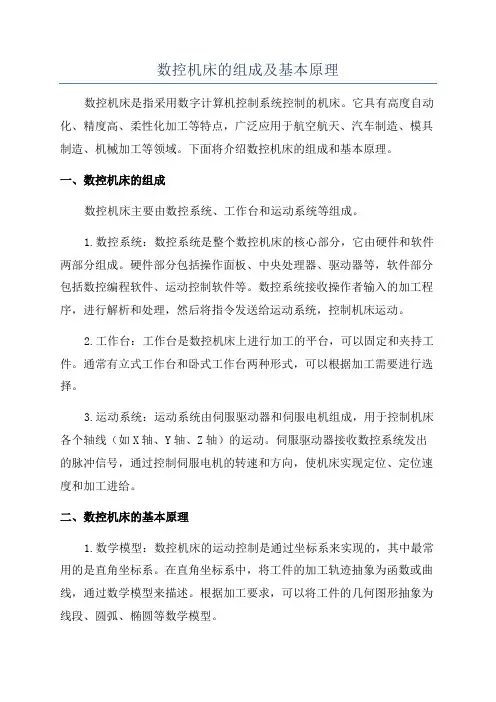

数控机床的组成及基本原理数控机床是指采用数字计算机控制系统控制的机床。

它具有高度自动化、精度高、柔性化加工等特点，广泛应用于航空航天、汽车制造、模具制造、机械加工等领域。

下面将介绍数控机床的组成和基本原理。

一、数控机床的组成数控机床主要由数控系统、工作台和运动系统等组成。

1.数控系统：数控系统是整个数控机床的核心部分，它由硬件和软件两部分组成。

硬件部分包括操作面板、中央处理器、驱动器等，软件部分包括数控编程软件、运动控制软件等。

数控系统接收操作者输入的加工程序，进行解析和处理，然后将指令发送给运动系统，控制机床运动。

2.工作台：工作台是数控机床上进行加工的平台，可以固定和夹持工件。

通常有立式工作台和卧式工作台两种形式，可以根据加工需要进行选择。

3.运动系统：运动系统由伺服驱动器和伺服电机组成，用于控制机床各个轴线（如X轴、Y轴、Z轴）的运动。

伺服驱动器接收数控系统发出的脉冲信号，通过控制伺服电机的转速和方向，使机床实现定位、定位速度和加工进给。

二、数控机床的基本原理1.数学模型：数控机床的运动控制是通过坐标系来实现的，其中最常用的是直角坐标系。

在直角坐标系中，将工件的加工轨迹抽象为函数或曲线，通过数学模型来描述。

根据加工要求，可以将工件的几何图形抽象为线段、圆弧、椭圆等数学模型。

2.几何模型：在数控编程中，几何模型是描述加工要求的重要依据。

几何模型包括点、直线、圆弧等基本图形，它们可以通过坐标方式或向量方式描述。

通过几何模型，机床可以控制各个轴线的运动，实现工件在空间中的加工。

3.程序和指令：数控机床的加工程序由一系列指令组成，这些指令可以通过编程软件进行编写。

在加工程序中，可以定义初始状态、加工轨迹、进给速度、刀具位置等。

数控机床的数控系统解析和处理这些指令，将其转化为机床运动的控制信号。

4.运动控制：数控机床通过数控系统将指令传递给伺服驱动器和伺服电机，控制各个轴线的运动。

伺服驱动器根据接收到的脉冲信号，控制伺服电机的转速和方向，实现机床的定位和进给。

数控机床的基本组成与工作原理数控机床是一种基于数控技术的自动化机床，它具有高精度、高效率、高自动化程度等优点，广泛应用于机械加工领域。

下面将介绍数控机床的基本组成和工作原理。

一、数控机床的基本组成1.控制系统：数控机床的控制系统是实现机床自动化控制的核心部件，包括数控设备、编程装置和控制器。

数控设备通过编程装置生成加工程序，控制器将编程程序转化为信号控制机床的移动、加工和停止等动作。

2.机床主体：机床主体是数控机床的机械结构，包括床身、主轴、进给系统、刀具系统和夹具系统等。

床身是机床的基础框架，支撑和固定各个部件。

主轴是机床上用于转动刀具的部件，可以控制切削速度和切削力。

进给系统负责机床在工件上的移动，可以分为进给轴和进给轴驱动系统。

刀具系统是用于切削的工具，可以根据加工需要进行更换。

夹具系统用于夹住工件，保证加工过程的稳定性和精度。

3.增量传感器：增量传感器是数控机床实时检测、调整加工过程的重要设备，包括角度传感器、轴向位移传感器和速度传感器等。

角度传感器用于测量主轴的角度变化。

轴向位移传感器用于测量进给轴的位移变化。

速度传感器用于测量主轴和进给轴的转速和进给速度。

4.电气系统：电气系统是数控机床电能的分配和控制系统，包括电源系统、控制电路和执行器。

电源系统为机床提供所需的电能，包括交流电源和直流电源。

控制电路接收来自控制器的指令，通过控制信号驱动执行器的工作，实现机床的自动运行。

二、数控机床的工作原理1.编程：编程是数控机床的基础工作，主要包括手动编程和自动编程。

手动编程是通过编程装置输入加工程序和指令，控制机床的运动和加工过程。

自动编程是在计算机辅助设计软件中进行，通过图形化界面操作生成加工程序和指令，提高编程的精度和效率。

2.坐标系：数控机床采用直角坐标系和极坐标系两种常见的坐标系。

直角坐标系是指通过X轴、Y轴和Z轴来定义工件的位置和运动方向。

极坐标系是以主轴为基准，在平面上描述工件的转动方向和径向距离。

数控机床的基本构造及工作原理
数控机床主要由主要部分、驱动器、数控装置、辅助装置、测试装置以及机床电器设备等组成的一种能实现自动控制的自动化机床。

其主要部分包括机床主轴和进给分动，常由数控系统分频整流比较销售后而产生的脉冲指令控制。

工作原理是，数控机床接收从数控装置发出的用代码和数字化的指令，通过驱动装置实现主轴的旋转和刀架的运动，同时配合使用各种辅助装置如刀具库、工件测量装置等，通过各种刀具对工件进行加工。

驱动装置主要用于转换数控装置指令为机床的主轴和进给电机的转动或停止。

驱动装置是将数控装置的输出脉冲信号转变为电机轴的角位移或直线位移，使得数控机床的主轴或工作台以预定的速度旋转或直线运动，从而使数控装置具备控制数控机床的能力。

数控装置是数控机床的核心部分，负责对编制好的加工程序进行解释、运算和处理，发出各种控制指令，上电以后，通过固定的启动程序进行自检，并准备接受或输入加工程序，使机床进入自动运行状态。

数控机床的辅助装置包括刀具库、专用夹具、分度装置、台面转换装置、零件换位装置、工件测量装置、刀具测量装置和计算装置等，根据加工工艺需要选配，以提高生产效率。

测试装置主要是用于动态检测数控机床的各项运动参数和工作状态，确保其精度。

主要包括尺位反馈装置和速度反馈装置。

这里，尺位反馈装置常用于检测工作台的实际位移，速度反馈装置常用于检测主轴或进给电机的实际速度。

以上就是数控机床的基本构造和工作原理。

总的来说，数控机床能通过编程控制，自动、精确地完成各种复杂的机械部件的加工工作，大大提高了生产效率和加工质量。

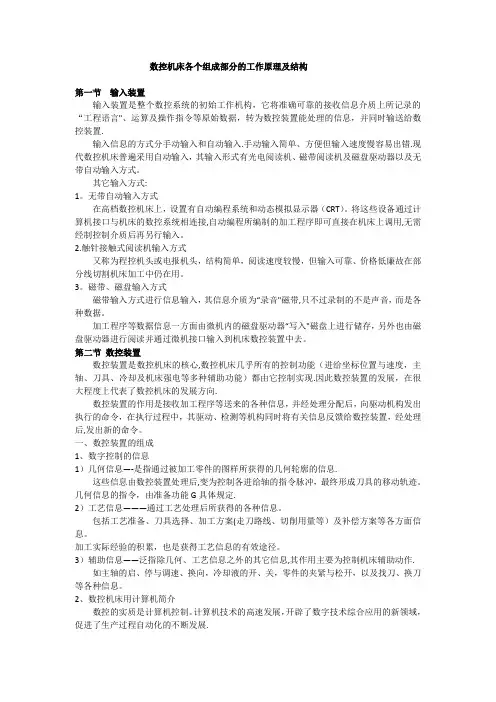

数控机床各个组成部分的工作原理及结构第一节输入装置输入装置是整个数控系统的初始工作机构，它将准确可靠的接收信息介质上所记录的“工程语言"、运算及操作指令等原始数据，转为数控装置能处理的信息，并同时输送给数控装置.输入信息的方式分手动输入和自动输入.手动输入简单、方便但输入速度慢容易出错.现代数控机床普遍采用自动输入，其输入形式有光电阅读机、磁带阅读机及磁盘驱动器以及无带自动输入方式。

其它输入方式:1。

无带自动输入方式在高档数控机床上，设置有自动编程系统和动态模拟显示器（CRT）。

将这些设备通过计算机接口与机床的数控系统相连接,自动编程所编制的加工程序即可直接在机床上调用,无需经制控制介质后再另行输入。

2.触针接触式阅读机输入方式又称为程控机头或电报机头，结构简单，阅读速度较慢，但输入可靠、价格低廉故在部分线切割机床加工中仍在用。

3。

磁带、磁盘输入方式磁带输入方式进行信息输入，其信息介质为“录音"磁带,只不过录制的不是声音，而是各种数据。

加工程序等数据信息一方面由微机内的磁盘驱动器“写入"磁盘上进行储存，另外也由磁盘驱动器进行阅读并通过微机接口输入到机床数控装置中去。

第二节数控装置数控装置是数控机床的核心,数控机床几乎所有的控制功能（进给坐标位置与速度，主轴、刀具、冷却及机床强电等多种辅助功能）都由它控制实现.因此数控装置的发展，在很大程度上代表了数控机床的发展方向.数控装置的作用是接收加工程序等送来的各种信息，并经处理分配后，向驱动机构发出执行的命令，在执行过程中，其驱动、检测等机构同时将有关信息反馈给数控装置，经处理后,发出新的命令。

一、数控装置的组成1、数字控制的信息1）几何信息—-是指通过被加工零件的图样所获得的几何轮廓的信息.这些信息由数控装置处理后,变为控制各进给轴的指令脉冲，最终形成刀具的移动轨迹。

几何信息的指令，由准备功能G具体规定.2）工艺信息———通过工艺处理后所获得的各种信息。

数控机床的组成工作原理与结构特点数控机床是一种通过数字信号控制机床执行加工操作的机床设备，它在工业生产中起着重要的作用。

本文将从组成部分、工作原理和结构特点三个方面，详细介绍数控机床的相关知识。

一、组成部分1.机床主体：数控机床的主体是由床身、立柱、工作台等构件组成，它们构成了机床的基本骨架，提供了支撑和定位的功能。

2.动力系统：数控机床的动力系统包括主轴驱动系统和进给驱动系统。

主轴驱动系统负责驱动刀具进行加工，进给驱动系统则负责控制刀具在工件上的运动。

3.控制系统：数控机床的控制系统是通过计算机控制机床的加工动作和运动路径。

它由硬件和软件两个层面构成，硬件包括电气控制部分和传感器，软件则是控制程序和相关算法。

4.自动换刀系统：数控机床的自动换刀系统可以根据加工需要，自动实现刀具的更换，提高加工效率。

5.润滑系统：润滑系统负责对机床的各个部件进行润滑，保证机床的正常运行。

二、工作原理1.制定加工方案：操作人员根据产品的工艺要求，制定数控机床的加工方案，包括刀具选择、切削参数等。

2.编写加工程序：操作人员根据加工方案，采用特定的编程语言编写机床的加工程序，将其输入到数控机床的控制系统中。

3.加工准备：操作人员根据加工程序对机床进行设置和调试，包括刀具装夹、工件夹紧、原点设定等。

4.执行加工操作：数控机床的控制系统按照加工程序指令，依次控制主轴驱动和进给驱动系统，使刀具按照预定的路径进行切削。

5.完成加工任务：机床按照程序的设定，逐步完成加工任务，并根据需要进行刀具自动换位等操作。

三、结构特点数控机床相比于传统的机床在结构上有以下几个特点：1.高刚性和高精度：数控机床采用了优化的结构设计和高强度材料，使得机床的刚性和稳定性得以提高，能够满足高精度加工的要求。

2.自动化程度高：数控机床具有自动换刀、自动测量、自动补偿等功能，能够在一定程度上提高生产效率，减少人工操作。

3.多功能性：数控机床能够进行多种形式的加工，如铣削、钻孔、镗削、车削等，满足不同产品的加工需求。

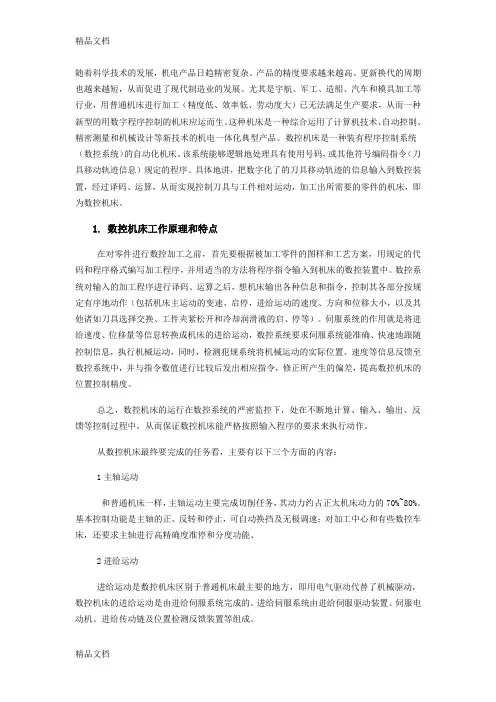

随着科学技术的发展，机电产品日趋精密复杂。

产品的精度要求越来越高、更新换代的周期也越来越短，从而促进了现代制造业的发展。

尤其是宇航、军工、造船、汽车和模具加工等行业，用普通机床进行加工（精度低、效率低、劳动度大）已无法满足生产要求，从而一种新型的用数字程序控制的机床应运而生。

这种机床是一种综合运用了计算机技术、自动控制、精密测量和机械设计等新技术的机电一体化典型产品。

数控机床是一种装有程序控制系统（数控系统）的自动化机床。

该系统能够逻辑地处理具有使用号码，或其他符号编码指令（刀具移动轨迹信息）规定的程序。

具体地讲，把数字化了的刀具移动轨迹的信息输入到数控装置，经过译码、运算，从而实现控制刀具与工件相对运动，加工出所需要的零件的机床，即为数控机床。

1.数控机床工作原理和特点在对零件进行数控加工之前，首先要根据被加工零件的图样和工艺方案，用规定的代码和程序格式编写加工程序，并用适当的方法将程序指令输入到机床的数控装置中。

数控系统对输入的加工程序进行译码、运算之后，想机床输出各种信息和指令，控制其各部分按规定有序地动作（包括机床主运动的变速、启停，进给运动的速度、方向和位移大小，以及其他诸如刀具选择交换、工件夹紧松开和冷却润滑液的启、停等）。

伺服系统的作用就是将进给速度、位移量等信息转换成机床的进给运动，数控系统要求伺服系统能准确、快速地跟随控制信息，执行机械运动，同时，检测犯规系统将机械运动的实际位置、速度等信息反馈至数控系统中，并与指令数值进行比较后发出相应指令，修正所产生的偏差，提高数控机床的位置控制精度。

总之，数控机床的运行在数控系统的严密监控下，处在不断地计算、输入、输出、反馈等控制过程中，从而保证数控机床能严格按照输入程序的要求来执行动作。

从数控机床最终要完成的任务看，主要有以下三个方面的内容：1主轴运动和普通机床一样，主轴运动主要完成切削任务，其动力约占正太机床动力的70%~80%。

基本控制功能是主轴的正、反转和停止，可自动换挡及无极调速；对加工中心和有些数控车床，还要求主轴进行高精确度准停和分度功能、2进给运动进给运动是数控机床区别于普通机床最主要的地方，即用电气驱动代替了机械驱动，数控机床的进给运动是由进给伺服系统完成的。

数控机床的基本构造及工作原理数控机床是一种能够按照预先编写的程序自动进行加工的机床。

它具有高精度、高效率、灵活性强等优点，被广泛应用于制造业的各个领域。

本文将从数控机床的基本构造和工作原理两个方面进行介绍。

一、数控机床的基本构造数控机床主要由以下几个部分构成：机床主体、数控系统、执行系统和辅助系统。

1. 机床主体：机床主体是数控机床的基本结构，它包括床身、主轴箱、工作台等部分。

床身是机床的基础，用于支撑和固定其他部件。

主轴箱是主轴和主轴驱动装置的安装位置，主轴是机床上进行加工的主要装置。

工作台用于固定工件，使其能够进行定位和加工。

2. 数控系统：数控系统是数控机床的核心部分，负责控制机床的运动和加工过程。

它由硬件和软件两部分组成。

硬件包括数控装置、输入设备和输出设备等，用于输入和输出加工程序和数据。

软件则是指数控系统的程序，用于控制机床的运动和加工过程。

3. 执行系统：执行系统是数控机床的动力系统，负责实际的运动和加工。

它包括伺服系统和传动系统。

伺服系统通过控制电机的运动，实现机床的各个轴向的运动。

传动系统则是将伺服系统产生的运动传递给工件或工具的装置，常见的传动方式有螺杆传动和齿轮传动等。

4. 辅助系统：辅助系统包括冷却系统、润滑系统和气动系统等，用于确保机床的正常运行和加工质量。

冷却系统用于冷却切削过程中产生的热量，以防止工件和刀具的损坏。

润滑系统用于给机床的各个运动部件提供润滑，减少磨损和摩擦。

气动系统则用于控制机床的夹紧、换刀和定位等动作。

二、数控机床的工作原理数控机床的工作原理可以简单描述为：通过数控系统控制执行系统的运动，实现对工件的加工。

1. 编写加工程序：在进行数控加工之前，需要先编写加工程序。

加工程序是一系列指令的集合，用于指导数控机床进行加工操作。

加工程序可以通过数控系统的编程软件编写，也可以通过CAD/CAM软件进行生成。

2. 加载加工程序：编写好的加工程序需要加载到数控系统中。

数控机床的工作原理及基本结构数控机床是一种通过数字控制系统实现自动化加工的机床。

其工作原理是通过将加工程序编码为数字信号，由数控系统控制机床进行加工操作。

数控机床的基本结构主要包括数控装置、执行机构和传动机构。

数控装置是数控机床的控制核心，其功能是编程、存储、计算和控制。

编程是将加工过程描述为特定格式的程序代码，存储是将程序代码保存在数控装置中，计算是根据程序代码进行数学运算，控制是通过输出控制信号控制机床执行具体操作。

数控装置通常由数控主轴驱动器、数控伺服驱动器和数控系统组成。

执行机构是数控机床进行加工操作的部分，包括主轴、工作台和刀架。

主轴是主要进行切削加工的部分，可以通过数控主轴驱动器控制主轴转速和进给速度。

工作台是用于装夹和固定工件的部分，可以通过数控伺服驱动器控制工作台的运动。

刀架是用于刀具固定和切削动作的部分，可以通过数控伺服驱动器控制刀架的运动。

传动机构是传递数补百控机床各部分运动的机构，包括伺服驱动系统、传感器、传动装置和工具切换系统。

伺服驱动系统通过输入旋转或直线运动的指令，控制执行机构的运动。

传感器用于测量机床各部分的运动状态，如位置、转速和力等。

传动装置用于传递数控装置的输出信号，驱动执行机构进行运动。

工具切换系统用于更换不同形状或尺寸的切削工具，以适应不同加工需求。

1.编写加工程序：根据零件的尺寸、形状和加工要求，使用专门的编程语言编写加工程序，描述整个加工过程和刀具路径。

2.存储和计算：将编写好的加工程序输入数控装置中，通过数控系统进行存储和计算。

数控系统根据加工程序进行数学运算，计算出每个工序的切削速度、进给速度、切削深度等参数。

3.执行加工操作：数控系统将计算出的加工参数转换为控制信号，发送给数控装置中的伺服驱动器和主轴驱动器。

伺服驱动器通过控制执行机构的运动，使机床的主轴和工作台按照预定程序进行切削和定位。

4.监控和调整：在加工过程中，数控系统通过传感器和编码器实时监测机床的运动状态和切削力。

简述数控机床的基本构造及工作原理数控机床是一种通过计算机控制的自动化加工设备，它可以根据预先设定的程序和指令，实现对工件的精确加工和加工过程的自动控制。

数控机床的基本构造包括机床主体、数控系统、执行机构和工作台等部分，其工作原理是通过数控系统将加工程序转化为机床运动的控制指令，再通过执行机构将指令转化为相应的运动，并最终实现对工件的加工。

一、机床主体机床主体是数控机床的基础部分，它通常由立柱、工作台、床身、主轴箱等组成。

立柱起支撑作用，工作台用于固定和夹持工件，床身用于支撑和固定各个部件，主轴箱用于安装主轴和主轴驱动装置等。

机床主体的稳定性和刚性对加工精度和效率有重要影响。

二、数控系统数控系统是数控机床的核心部分，它负责解释和执行加工程序，并将控制指令发送给执行机构。

数控系统通常由硬件和软件两部分组成。

硬件包括中央处理器（CPU）、存储器、输入输出接口等，软件则包括操作系统、数控编程软件和数控驱动软件等。

数控系统可以实现多种功能，如自动换刀、自动测量和自动修正等，大大提高了加工效率和精度。

三、执行机构执行机构是将数控系统发送的控制指令转化为机床运动的装置。

常见的执行机构包括伺服电机、液压驱动装置和气动装置等。

伺服电机通常用于实现机床的主轴、进给轴和辅助轴等的运动控制，液压驱动装置和气动装置则用于实现机床的夹紧、换刀和辅助功能等。

四、工作台工作台是数控机床用于夹持和固定工件的部分，通常包括工作台座、工作台面和工件夹具等。

工作台座用于支撑和固定工作台面，工作台面则用于放置和夹持工件，工件夹具则用于固定工件在加工过程中的位置和方向。

工作台的结构和性能直接影响到加工精度和稳定性。

数控机床的工作原理是将加工程序转化为机床运动的控制指令，并通过执行机构实现对工件的加工。

具体来说，首先需要编写加工程序，包括工件的几何形状、加工路径、切削参数等。

然后将加工程序输入数控系统，并进行编译和解释。

数控系统将加工程序解释为一系列的控制指令，如进给速度、主轴转速、刀具补偿等。

数控机床的工作原理和组成结构一、数控机床的工作原理：1.编程：首先，根据工件图纸和加工要求编写加工程序。

加工程序是一系列的指令，它包含了机床的各种运动和加工操作。

3.程序处理：计算机对输入的程序进行处理，生成机床控制所需的机床运动指令。

这些指令包括运动轴的位置、速度和加速度等参数。

4.运动控制：通过伺服系统，将机床运动指令转换为具体的轴运动。

伺服系统包括伺服电机、编码器和运动控制卡等组件，它们能够实时监测和控制机床的运动状态。

5.加工操作：根据程序中的指令，机床开始执行加工操作。

加工过程中，伺服系统通过计算机不断更新轴的运动参数，以确保机床能够按照预定的轨迹和速度进行加工。

6.实时监测：在加工过程中，计算机会不断监测机床的运动状态，并对其进行实时调整和控制。

如在加工过程中发现问题，计算机可以及时停机并报警，以避免损坏工件和机床。

7.加工完成：当加工程序执行完毕后，机床停止运动并提示操作员取出加工好的工件。

二、数控机床的组成结构：1.主机部分：主机部分是数控机床的核心部分，包括床身、主轴、主轴驱动装置、伺服系统等。

床身是机床的基本结构，主要用来支撑和固定其他组件。

主轴是机床上的主要加工装置，可以进行旋转和进给运动。

主轴驱动装置用来控制主轴的转速和进给速度。

伺服系统用来控制各轴的运动状态和位置。

3.动力系统：动力系统用来提供机床的动力，主要包括主轴驱动装置、伺服电机和液压系统等。

主轴驱动装置可以根据加工要求调整主轴的转速和进给速度。

伺服电机通过伺服系统控制各轴的运动，并实时监测运动状态。

液压系统用来控制机床的各种辅助设备，如刀库换刀装置和夹具夹紧装置等。

4.检测与反馈系统：检测与反馈系统用来监测和控制机床的运动状态。

它主要包括编码器、传感器和位置反馈装置等。

编码器用来测量各轴的位置和速度，传感器用来检测加工力和温度等工艺参数，位置反馈装置用来反馈机床的实际位置和状态。

5.辅助部件：辅助部件主要包括刀库、自动换刀装置、夹具和润滑系统等。

数控机床结构与运作原理数控机床是一种基于程序控制的自动化机械设备，其通过计算机和相关硬件实现对机床的精确控制。

数控机床在现代制造业中起着至关重要的作用，它能够提高生产效率、减少人为操作错误，并具备更高的加工精度和重复性。

本文将介绍数控机床的结构和运作原理。

一、数控机床结构数控机床的结构主要分为四个部分：机床本体、数控系统、传动系统和辅助系统。

1. 机床本体：机床本体是数控机床的核心部分，它由床身、主轴、滑架和工作台等组成。

床身是机床的基础结构，用于支撑整个机床。

主轴是机床上用来驱动刀具进行加工的部件，通过主轴可以控制刀具的旋转速度和方向。

滑架则用于控制刀具的进给运动，通过滑架可以控制工件在加工过程中的位置和形状。

工作台则是用来支撑工件的平台，通过控制工作台的移动来实现工件在加工过程中的位置调整。

2. 数控系统：数控系统是实现对数控机床进行程序控制的核心部件，它由硬件和软件组成。

硬件包括数控装置、电气元件、传感器等，用于实时监测和控制机床的运行状态。

软件则是数控系统的控制指令和运行程序，通过程序编辑和输入，可以实现对机床各个运动轴的精确控制。

3. 传动系统：传动系统是将输入的电能转化为机械能，实现机床各个部件的运动控制。

传动系统包括电机、传动装置和传感器等。

电机是传动系统的动力来源，通过电能的转换实现机床各个部件的转动和移动。

传动装置则是用来传递电机的动力和转矩，常见的传动方式包括螺杆传动、齿轮传动和皮带传动等。

传感器用于检测机床各个部件的运动状态，实现对机床运行的监测和控制。

4. 辅助系统：辅助系统包括冷却系统、润滑系统和除尘系统等，用于保护机床并提供适宜的工作环境。

冷却系统用于降低机床在加工过程中产生的热量，确保机床长时间稳定运行。

润滑系统则用于对机床各个运动部件进行润滑，减少摩擦和磨损，提高机床的使用寿命。

除尘系统则用于清除机床加工过程中产生的废气和气溶胶，保护操作人员的健康。

二、数控机床运作原理数控机床的运作原理主要包括以下几个方面：工件坐标系、机床坐标系、插补控制和回路控制。

数控机床的基本构造及工作原理(一)数控机床的基本构造及工作1. 介绍数控机床是当今工业制造中的重要设备，它能够根据预先设定的程序，精确地控制机床的运动，实现高效、精准的加工。

本文将从基本构造和工作原理两个方面进行介绍。

2. 基本构造数控机床通常由以下几个基本部分组成：•控制系统：是数控机床的核心部分，由数控设备、人机界面以及程序控制组成。

控制系统能够接收指令、解析程序，并控制机床的运动。

•主轴系统：负责传动力量，使工具按照既定路径快速、准确地移动。

主轴系统一般包括主轴、主轴电机、传动装置等。

•运动系统：用于实现机床各轴的运动控制，通常包括伺服驱动器、伺服电机、传感器等。

•工作台系统：用于夹持工件，并保持工件在加工过程中的位置稳定。

工作台系统通常包括工作台、进给机构和检测装置等。

3. 工作原理数控机床的工作原理可以概括为以下几个步骤：•步骤1: 设计工件的加工工艺和加工路径。

•步骤2: 将工艺信息转化为数控指令。

•步骤3: 将数控指令输入到控制系统中。

•步骤4: 控制系统解析指令，控制各个轴的运动。

•步骤5: 运动系统根据指令控制伺服电机的转动，实现工具在各个轴上的精确运动。

•步骤6: 工具按照加工路径进行相应的切削、钻孔、铣削等操作。

•步骤7: 控制系统通过传感器对加工过程进行监测，实时调整控制指令，确保加工结果的精度和质量。

4. 总结数控机床通过控制系统的指令，精确地控制各个轴的运动，实现工具在加工过程中的精确移动。

它的基本构造包括控制系统、主轴系统、运动系统和工作台系统。

掌握数控机床的基本构造和工作原理，有助于提高生产效率及产品质量。

5. 应用领域数控机床广泛应用于各个领域，如汽车制造、航空航天、电子设备等。

它能够实现复杂零部件的加工，提高加工精度和生产效率，减少人力投入。

同时，数控机床还具有自动化程度高、工艺调整灵活等优点，在高精度、高效率的加工需求下得到广泛应用。

6. 国内外发展现状随着科技的发展和制造业的进一步智能化，数控机床在国内外得到了快速发展。

数控车床的结构与工作原理数控车床是一种应用数字控制技术的现代机械加工设备，它可以高效、精准地加工各种金属材料。

数控车床结构复杂，但其工作原理的理解对于机械加工领域的工程师和技术人员来说至关重要。

本文将介绍数控车床的结构和工作原理，帮助读者更好地了解这种现代机械设备。

一、数控车床结构数控车床的结构由三个主要部分组成：数控系统、机床本体和夹具。

下面逐一介绍：1、数控系统数控系统是实现数控车床操作的核心部分，它包含了计算机、数控控制器、电机、传感器和运动控制元件等重要部件。

计算机用于编写和储存加工程序，数控控制器则根据程序来控制车床的动作，电机带动切削工具进行切削，传感器测量工件和切削工具位置坐标，而运动控制元件则负责控制各个部件的实际运动。

2、机床本体机床本体是数控车床的主要结构部件，它包括床身、主轴箱、床盘、滑板、刀塔、主轴和进给系统等核心部分。

床身是车床的主体，负责支持和固定所有其他部件；主轴箱则负责运转主轴；床盘则驱动工件与刀具之间的协作运动及其相对位置的转换；滑板则支撑沿程序指示加工切削运动轨迹的X轴和Z轴运动；刀塔则供给刀具进行切削加工；主轴是连接了主轴箱和刀具的部件，它可以按照加工程序控制转速和方向，实现不同工件的加工需求；进给系统则负责为车床提供进给运动，以完成切削加工的最终任务。

3、夹具夹具用于固定和支撑加工件，它是数控车床加工的重要辅助装置。

夹具的种类和类型根据加工件的形态和尺寸而异，目的是最大限度地满足加工过程的要求。

二、数控车床工作原理了解数控车床的工作原理，我们需要知道数控系统的四个基本步骤，包括数据输入、加工程序编写、程序校验和加工执行。

下面将逐一进行阐述：1、数据输入数据输入是指将几何图形数据和机床参数等信息输入数控系统中。

几何图形数据由CAD系统生成，包括零件轮廓线、孔位、表面形状等信息。

而机床参数则包括主轴转速、进给速度、切削力等信息。

这些数据通过U盘、网络、数码喷墨打印机等方式输入到数控系统中，成为加工指令的基础数据。
