LabView虚拟示波器实验报告

LabView虚拟示波器实验报告虚拟仪器课程设计题目: 双通道示波器学生姓名:学号:专业:班级:指导教师:双通道虚拟示波器 1.设计题目: 双通道虚拟示波器2设计目的:了解、熟悉并掌握DAQ功能和使用以及虚拟仪器的相关知识，完成双通道虚拟示波器要求功能(幅值、频率、周期、占空比，均方根)的设计 3.设计要求:(1)将信号发生器发出的波形由虚拟示波器进行采集显示相关测量数据。

(2)能够完成波形的采集显示，具有双通道特性。

(3)可以选择不同的显示通道4.设计原理:采用NI DAQ PCI-6221板卡外接信号作为信号源，当程序运行起来后选择不同的显示通道。

首先，使用一个While循环形成一个死循环使程序一直运行下去，然后通过一个条件选择结构判断程序是否运行，同时可以在此设置程序的启停，条件结构里面通过不同的条件选择不同的输出波形通道，再由数据采集系统采集实时信息送至波形显示控件及数据统计分析进行动态显示。

在前面板上同时显示频率、幅值、周期、占空比、均方值等数值信息5(设计步骤:(1)启动LabVIEW2013,进入程序运行界面，新建一个VI程序。

打开程序框图窗口，在程序面板编写双路示波器发生器的程序。

在框图中的面板上单击鼠标右键弹出功能选板，在编程结构中选中While循环和条件循环，拖动鼠标至一定的大小完成循环。

首先设计整体的while循环，然后设置双路示波器要测量的参数，包括采样频率、幅值、周期，占空比等，再配置可调大小的旋钮。

(2)while循环结构和条件选择框图如下图:2(3)模拟通道采样方式及其他参数设置模块程序框图如图:(4)DAQmx 模拟量采集系统各模块的选择从“程序框图”面板中点击鼠标右键，然后按照“测量I/O”——“DAQ”——“DAQ mx”的顺序在列表中找到“DAQmx Create Virtual Channel”，拖到面板中如图示:设定最大最小值及其通道值按上述方法在“DAQ mx”并列位置找到“采样时钟”模块，如图示:3开辟缓存区大小设置采样时钟为Sample Clock采样方式为Continuous Samples “DAQ mx”下找到“DAQ读取”模块,设置如下图同样在“DAQmx”中找到“stop”如下图然后找到“DAQmx清除任务”模块如下图4使用搜索功能，在对话框与用户选版中找到“简单错误输出处理” 模块如下图所示:(5)模拟通道采样方式及其他参数设置模块程序框图如图:(6)数据存储模块:在输出express VI中找到“写入测量”模块如图:(7)显示通道选择功能:5条件结构共分3层0、1、2及默认层分别代表1通道，2通道，双通道12、默认，各层如下:通道1程序框图如下图:通道2程序框图如下图:双通道12程序框图如下图:前面板图形如下:6(8)数据统计分析显示功能在信号处理VI/波形测量VI下找到“幅值和电平”模块并设置幅值和均方根显示模块并拖到面板如下图所示:前面板图形如下:同样方法在信号分析express VI 下找到“信号的时间与瞬态特性测量”模块并添加设置频率、周期、占空比显示控件如下图所示:前面板图形如下:7以上这些程序模块用于对采样波形信息进行分析、处理及实时的动态显示，显示到虚拟示波器上。

虚拟仪器实训总结(共10篇)：实训虚拟仪器labview实训总结labview实验报告总结实训总结万能版篇一：LabVIEW实验感想LabVIEW实验学习感想labVIEW的学习除了老师在课堂上和我们讲的内容之外，我们还在实验室里亲自用LabVIEW软件区实现一些老师所安排的编程任务。

其中我们需要做虚拟万用表，虚拟示波器，信号分析与处理，动态称重的设计这四个实验，在做这些实验的过程中，我们更加进一步的了解到了LabVIEW的各种特性和功能，让我们对这门课程有了更加深刻的理解。

这门课的实验，总的来说并不是很难，LabVIEW是一种用图标代替文本行创建应用程序的图形化编程语言，在实验过程中，我们主要的难点就是在找各个图标的位置。

这是建立在你对这门课，这个软件有一定的了解的基础上的，了解了这个软件的基础内容后，我们便可以在前面板和后面板进行一定内容的操作。

总的来说，LabVIEW这个软件的操作性很好，让初学者比较容易入手，不需要记忆太多的算法和语句，只需要了解各个图标的具体作用，并能够在操作中更多的了解一些使用软件时的注意事项，我们就可以操作这个软件了。

而在实验中我经常遇到的问题无非就是找不到图标，还有图标的一些属性的设置，不过在看书和多次尝试后，也能够做出正确的选择和答案。

通过这一学期的学习，我主要了解到对LabVIEW软件及虚拟仪器的理解以下几方面的内容： 1、一开始老师通过关于此课程的基础概念讲解是我了解了使用labview开发平台编制的程序成为虚拟仪器程序，简称为VI。

VI 包括三部门：程序前面板、框图程序和图标/连接器。

每一个程序前面板都对应这一段框图程序。

框图程序用labview图形编程语言编写，可以把它理解成传统程序的源代码。

框图程序由端口、节点、图框和连线构成。

其中端口被用来同程序前面的控制和显示传递数据，节点被用来实现函数和功能调用，框图被用来实现结构化程序控制命令，而连线代表程序执行过程中的数据流，定义了框图内的数据流动方向。

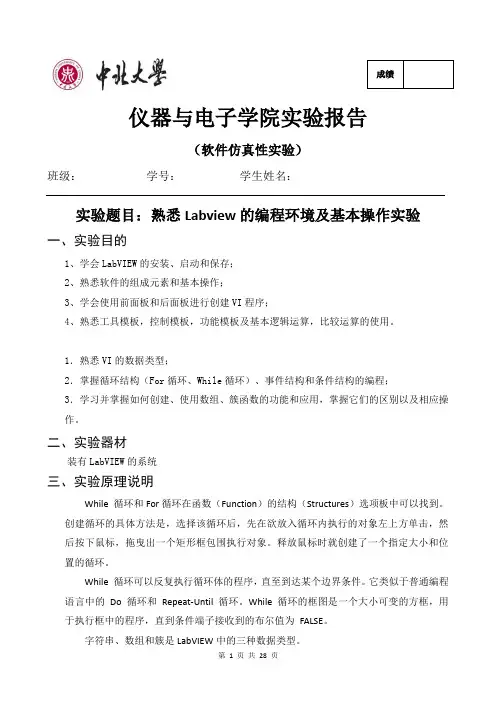

（软件仿真性实验）班级：学号：学生姓名：实验题目：熟悉Labview的编程环境及基本操作实验一、实验目的1、学会LabVIEW的安装、启动和保存；2、熟悉软件的组成元素和基本操作；3、学会使用前面板和后面板进行创建VI程序；4、熟悉工具模板，控制模板，功能模板及基本逻辑运算，比较运算的使用。

1．熟悉VI的数据类型；2．掌握循环结构（For循环、While循环）、事件结构和条件结构的编程；3．学习并掌握如何创建、使用数组、簇函数的功能和应用，掌握它们的区别以及相应操作。

二、实验器材装有LabVIEW的系统三、实验原理说明While 循环和For循环在函数（Function）的结构（Structures）选项板中可以找到。

创建循环的具体方法是，选择该循环后，先在欲放入循环内执行的对象左上方单击，然后按下鼠标，拖曳出一个矩形框包围执行对象。

释放鼠标时就创建了一个指定大小和位置的循环。

While 循环可以反复执行循环体的程序，直至到达某个边界条件。

它类似于普通编程语言中的Do 循环和Repeat-Until 循环。

While 循环的框图是一个大小可变的方框，用于执行框中的程序，直到条件端子接收到的布尔值为FALSE。

字符串、数组和簇是LabVIEW中的三种数据类型。

字符串是可显示的或不可显示的ASCII字符序列。

字符串有4种显示类型：正常显示、”\”代码显示、密码显示、十六进制显示。

LabVIEW的字符串子选板中有多个字符串处理函数。

数组是相同类型数据的组合。

一个数组可以是一维、二维或者多维，每一维最多可有231-1个元素。

可以通过数组索引访问数组的每个元素，索引的范围是0到n–1（其中n是数组中元素的个数）。

创建数组有两种方法：前面板上创建和程序框图上创建。

LabVIEW的数组函数子选板中有多个数组函数。

编程的主要目的是为了实现用户的某种功能，用户通过用鼠标、键盘、程序内部等触发某种程序动作，从而达到某种结果，这些操作都被称作为事件，LabVIEW中相应这些事件最常用的结构就是“事件结构”。

虚拟仪器课程设计报告题目：双通道虚拟示波器姓名：朱梦元学号：1067106207班级：10自动化2班指导教师：肖俊生．1 绪论在数字电路实验中，需要使用若干仪器、仪表观察实验现象和结果。

常用的电子测量仪器有万用表、逻辑笔、普通示波器、存储示波器、逻辑分析仪等。

万用表和逻辑笔使用方法比较简单，而逻辑分析仪和存储示波器目前在数字电路教学实验中应用还不十分普遍。

示波器是一种使用非常广泛，且使用相对复杂的仪器。

本章从使用的角度介绍一下示波器的原理和使用方法。

示波器工作原理是：示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。

它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。

示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。

示波器是一种用途十分广泛的电子测量仪器。

它能把肉眼看不见的电信号变换成看得见的图象，便于人们研究各种电现象的变化过程。

示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点。

在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。

利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等示波器用来测量交流电或脉冲电流波的形状的仪器，由电子管放大器、扫描振荡器、阴极射线管等组成。

除观测电流的波形外，还可以测定频率、电压强度等。

凡可以变为电效应的周期性物理过程都可以用示波器进行观测。

1 虚拟仪器介绍1. 1 虚拟仪器简介虚拟仪器技术就是利用高性能的模块化硬件，结合高效灵活的软件来完成各种测试、测量和自动化的应用。

自1986年问世以来，世界各国的工程师和科学家们都已将NI LabVIEW图形化开发工具用于产品设计周期的各个环节，从而改善了产品质量、缩短了产品投放市场的时间，并提高了产品开发和生产效率。
