落地式外脚手架计算书(按新规计算)落地式扣件钢管脚手架计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑地基基础设计规范》GB50007-2011计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取0.70。

双排脚手架，搭设高度20.0米，立杆采用单立管。

立杆的纵距1.20米，立杆的横距1.05米，内排架距离结构0.30米，立杆的步距1.80米。

钢管类型为φ48.3×3.6，连墙件采用2步3跨，竖向间距3.60米，水平间距3.60米。

施工活荷载为4.0kN/m2，同时考虑2层施工。

脚手板采用竹串片，荷载为0.35kN/m2，按照铺设2层计算。

栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。

脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。

基本风压0.30kN/m2，高度变化系数1.0000，体型系数0.6000。

地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。

钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。

一、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

1.均布荷载值计算小横杆的自重标准值 P1=0.040kN/m脚手板的荷载标准值 P2=0.350×1.200/2=0.210kN/m活荷载标准值Q=4.000×1.200/2=2.400kN/m荷载的计算值q=1.2×0.040+1.2×0.210+1.4×2.400=3.660kN/m荷载的计算值P=(1.2×0.042+1.2×0.220+1.4×2.520)/2=1.921kN大横杆计算简图2.抗弯强度计算最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下:集中荷载最大弯矩计算公式如下:M=0.08×(1.2×0.040)×1.2002+0.175×1.921×1.200=0.409kN.mσ=0.409×106/5260.0=77.750N/mm2大横杆的计算强度小于143.5N/mm2,满足要求!3.挠度计算最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和均布荷载最大挠度计算公式如下:集中荷载最大挠度计算公式如下:大横杆自重均布荷载引起的最大挠度V1=0.677×0.040×1200.004/(100×2.060×105×127100.000)=0.021mm集中荷载标准值 P=(0.042+0.220+2.520)/2=1.391kN集中荷载标准值最不利分配引起的最大挠度V1=1.146×1391.093×1200.003/(100×2.060×105×127100.000)=1.052mm 最大挠度和V=V1+V2=1.073mm大横杆的最大挠度小于1200.0/150与10mm,满足要求!三、扣件抗滑力的计算:纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R ≤ R c其中 R c——扣件抗滑承载力设计值,取8.0kN；R ——纵向或横向水平杆传给立杆的竖向作用力设计值；1.荷载值计算横杆的自重标准值 P1=0.040×1.200=0.048kN脚手板的荷载标准值 P2=0.350×1.050×1.200/2=0.220kN活荷载标准值Q=4.000×1.050×1.200/2=2.520kN荷载的计算值 R=1.2×0.048+1.2×0.220+1.4×2.520=3.850kN单扣件抗滑承载力的设计计算满足要求!当直角扣件的拧紧力矩达40--65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。

四、脚手架荷载标准值:作用于脚手架的荷载包括静荷载、活荷载和风荷载。

静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1202N G1= 0.120×20.000=2.404kN(2)脚手板的自重标准值(kN/m2)；本例采用竹串片脚手板，标准值为0.35N G2= 0.350×2×1.200×(1.050+0.300)/2=0.567kN(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、竹串片脚手板挡板，标准值为0.17N G3= 0.170×1.200×2/2=0.204kN(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.010N G4= 0.010×1.200×20.000=0.240kN经计算得到，静荷载标准值 N G = N G1+N G2+N G3+N G4 = 3.415kN。

活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。

经计算得到，活荷载标准值 N Q= 4.000×2×1.200×1.050/2=5.040kN风荷载标准值应按照以下公式计算其中 W0——基本风压(kN/m2)， W0 = 0.300U z——风荷载高度变化系数，U z = 1.000U s——风荷载体型系数： U s = 0.600经计算得到：W k= 0.300×1.000×0.600 = 0.180kN/m2。

考虑风荷载时,立杆的轴向压力设计值计算公式N = 1.2N G+ 0.9×1.4N Q经过计算得到，底部立杆的最大轴向压力：N=1.2×3.415+0.9×1.4×5.040=10.448kN不考虑风荷载时,立杆的轴向压力设计值计算公式N = 1.2N G + 1.4N Q经过计算得到，底部立杆的最大轴向压力：N=1.2×3.415+1.4×5.040=11.154kN风荷载设计值产生的立杆段弯矩 M W计算公式M W= 0.9×1.4W k l a h2/10其中 W k——风荷载标准值(kN/m2)；l a——立杆的纵距 (m)；h ——立杆的步距 (m)。

经过计算得到风荷载产生的弯矩：M w=0.9×1.4×0.180×1.200×1.800×1.800/10=0.088kN.m五、立杆的稳定性计算:1.不考虑风荷载时,立杆的稳定性计算其中 N ——立杆的轴心压力设计值，N=11.154kN；i ——计算立杆的截面回转半径，i=1.59cm；k ——计算长度附加系数，取1.155；u ——计算长度系数，由脚手架的高度确定，u=1.500；l0——计算长度 (m),由公式 l0 = kuh 确定，l0=1.155×1.500×1.800=3.118m；A ——立杆净截面面积，A=5.060cm2；W ——立杆净截面模量(抵抗矩),W=5.260cm3；λ ——由长细比，为3118/16=196；φ ——轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.188；σ ——钢管立杆受压强度计算值 (N/mm2)；[f] ——钢管立杆抗压强度设计值，[f]=143.50N/mm2；经计算得到:σ=11154/(0.19×506)=117.461N/mm2；不考虑风荷载时，立杆的稳定性计算σ < [f],满足要求!2.考虑风荷载时,立杆的稳定性计算其中 N ——立杆的轴心压力设计值，N=10.448kN；i ——计算立杆的截面回转半径，i=1.59cm；k ——计算长度附加系数，取1.155；u ——计算长度系数，由脚手架的高度确定，u=1.500；l0——计算长度 (m),由公式 l0 = kuh 确定，l0=1.155×1.500×1.800=3.118m；A ——立杆净截面面积，A=5.060cm2；W ——立杆净截面模量(抵抗矩),W=5.260cm3；λ ——由长细比，为3118/16=196；φ ——轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.188；M W——计算立杆段由风荷载设计值产生的弯矩，M W=0.088kN.m；σ ——钢管立杆受压强度计算值 (N/mm2)；[f] ——钢管立杆抗压强度设计值，[f]=143.50N/mm2；经计算得到σ=10448/(0.19×506)+88000/5260=126.794N/mm2；考虑风荷载时，立杆的稳定性计算σ < [f],满足要求!六、最大搭设高度的计算:不考虑风荷载时，当立杆采用单管时，单、双排脚手架允许搭设高度[H]，按下列计算：其中 N G2K——构配件自重标准值产生的轴向力，N G2K = 1.011kN；N Q——活荷载标准值， N Q = 5.040kN；g k——每米立杆承受的结构自重标准值，g k = 0.120kN/m；经计算得到，不考虑风荷载时，按照稳定性计算的搭设高度 [H] = 37.143米。

考虑风荷载时，当立杆采用单管时，单、双排脚手架允许搭设高度[H]，按下列计算：其中 N G2K——构配件自重标准值产生的轴向力，N G2K = 1.011kN；N Q——活荷载标准值， N Q = 5.040kN；g k——每米立杆承受的结构自重标准值，g k = 0.120kN/m；M wk——计算立杆段由风荷载标准值产生的弯矩，M wk = 0.070kN.m；经计算得到，考虑风荷载时，按照稳定性计算的搭设高度 [H] = 30.998米。

取上面两式计算结果的最小值，脚手架允许搭设高度 [H]=30.998米。

七、连墙件的计算:连墙件的轴向力计算值应按照下式计算：N l = N lw + N o其中 N lw——风荷载产生的连墙件轴向力设计值(kN)，应按照下式计算：N lw= 1.4 × w k× A ww k——风荷载标准值，w k = 0.180kN/m2；A w——每个连墙件的覆盖面积内脚手架外侧的迎风面积:A w= 3.60×3.60 = 12.960m2；N o——连墙件约束脚手架平面外变形所产生的轴向力(kN)；N o = 3.000经计算得到 N lw = 3.266kN，连墙件轴向力计算值 N l = 6.266kN根据连墙件杆件强度要求，轴向力设计值 N f1 = 0.85Ac[f]根据连墙件杆件稳定性要求，轴向力设计值 N f2= 0.85φA[f]其中φ ——轴心受压立杆的稳定系数,由长细比 l/i=30.00/1.59的结果查表得到φ=0.95；净截面面积 Ac = 5.06cm2；毛截面面积 A = 18.32cm2；[f] = 143.50N/mm2。

合集下载

Φ48.3×3.6钢管落地脚手架计算书

Φ48.3×3.6钢管落地脚手架计算书

Φ48.3×3.6钢管落地脚手架计算书一、脚手架参数二、荷载设计计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.04+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.04+0.35×0.85/(2+1))+1.4×3×0.85/(2+1 )=1.36kN/m正常使用极限状态q'=(0.04+G kjb×l b/(n+1))+G k×l b/(n+1)=(0.04+0.35×0.85/(2+1))+3×0.85/(2+1)=0.99kN/m 计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.36×1.32=0.23kN·mσ=M max/W=0.23×106/5260=43.59N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.99×13004/(100×206000×127100)=0.73mm νmax＝0.73mm≤[ν]＝min[l a/150，10]＝min[1300/150，10]＝8.67mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.36×1.3=1.94kN正常使用极限状态R max'=1.1q'l a=1.1×0.99×1.3=1.41kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=1.94kNq=1.2×0.04=0.048kN/m正常使用极限状态由上节可知F1'=R max'=1.41kNq'=0.04kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.55×106/5260=104.31N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝1.177mm≤[ν]＝min[l b/150，10]＝min[850/150，10]＝5.67mm 满足要求！3、支座反力计算承载能力极限状态R max=1.96kN五、扣件抗滑承载力验算扣件抗滑承载力验算：纵向水平杆：R max=1.94/2=0.97kN≤R c=0.8×12=9.6kN横向水平杆：R max=1.96kN≤R c=0.8×12=9.6kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.04/h)×H=(0.1248+1.3×2/2×0.04/1.65)×25=3.9kN单内立杆：N G1k=3.9kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×l b×G kjb×1/1/2=(25/1.65+1)×1.3×0.85×0.35×1/1/2=3.12kN 单内立杆：N G2k1=3.12kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/2=(25/1.65+1)×1.3×0.14×1/2=1.47kN4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.3×25=0.32kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=3.12+1.47+0.32=4.92kN单内立杆：N G2k=N G2k1=3.12kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n jj×G kjj)/2=1.3×0.85×(2×3)/2=3.32kN内立杆：N Q1k=3.32kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(3.9+4.92)+ 0.9×1.4×3.32=14.76kN 单内立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(3.9+3.12)+ 0.9×1.4×3.32=12.61kN 七、钢丝绳卸荷计算钢丝绳卸荷钢丝绳绳卡作法钢丝绳连接吊环作法（分开设置）第1次卸荷验算α1=arctan(l s/H s)=arctan(3300/450)=82.23°α2=arctan(l s/H s)=arctan(3300/1300)=68.5°钢丝绳竖向分力，不均匀系数K X取1.5P1=K f×K X×N×h j(n+1)/H×H L/l a=0.8×1.5×12.61×10/25×3.9/1.3=18.15kNP2=K f×K X×N×h j(n+1)/H×H L/l a=0.8×1.5×14.76×10/25×3.9/1.3=21.26kN钢丝绳轴向拉力T1=P1/sinα1=18.15/sin82.23°=18.32kNT2=P2/sinα2=21.26/sin68.5°=22.85kN卸荷钢丝绳的最大轴向拉力[Fg]=max[T1，T2]=22.85kN绳夹数量：n=1.667[Fg]/(2T)=1.667×22.85/(2×15.19)=2个≤[n]=3个满足要求！P g=k×[F g]/α=9×22.85/0.85=241.9kN钢丝绳最小直径d min=(P g/0.5)1/2=(241.9/0.5)1/2=22mm吊环最小直径d min=(2A/π)1/2=(2×[F g]/([f]π))1/2=(2×22.85×103/(50π))1/2=18mm注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》10.9.8 每个拉环按2个截面计算的吊环应力不应大于50N/mm2第1次卸荷钢丝绳最小直径22mm，必须拉紧至22.85kN，吊环最小直径为18mm。

落地式外脚手架计算书(按新规计算)

落地式外脚手架计算书(按新规计算)

落地式扣件钢管脚手架计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑地基基础设计规范》GB50007-2011计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取0.70。

双排脚手架，搭设高度20.0米，立杆采用单立管。

立杆的纵距1.20米，立杆的横距1.05米，内排架距离结构0.30米，立杆的步距1.80米。

钢管类型为φ48.3×3.6，连墙件采用2步3跨，竖向间距3.60米，水平间距3.60米。

施工活荷载为4.0kN/m2，同时考虑2层施工。

脚手板采用竹串片，荷载为0.35kN/m2，按照铺设2层计算。

栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。

脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。

基本风压0.30kN/m2，高度变化系数1.0000，体型系数0.6000。

地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。

钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。

一、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

1.均布荷载值计算小横杆的自重标准值 P1=0.040kN/m脚手板的荷载标准值 P2=0.350×1.200/2=0.210kN/m活荷载标准值 Q=4.000×1.200/2=2.400kN/m荷载的计算值 q=1.2×0.040+1.2×0.210+1.4×2.400=3.660kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=3.660×1.0502/8=0.504kN.mσ=0.504×106/5260.0=95.883N/mm2小横杆的计算强度小于143.5N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值 q=0.040+0.210+2.400=2.650kN/m简支梁均布荷载作用下的最大挠度V=5.0×2.650×1050.04/(384×2.06×105×127100.0)=1.602mm小横杆的最大挠度小于1050.0/150与10mm,满足要求!二、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。

落地式脚手架计算书

落地式脚手架计算书

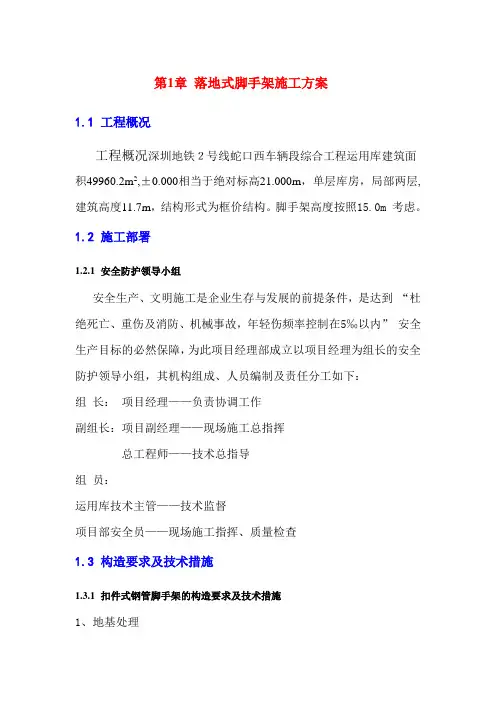

第1章落地式脚手架施工方案1.1工程概况工程概况深圳地铁２号线蛇口西车辆段综合工程运用库建筑面积49960.2m2,±0.000相当于绝对标高21.000m，单层库房，局部两层,建筑高度11.7m，结构形式为框价结构。
