脉冲除尘器使用说明
一、启动
1.打开电源开关至ON,电源指示红灯亮,风机OFF待机红灯亮。
2确定逆欠相指示灯不亮,故障指示灯不亮,电压表指示为380伏。
3.按下风机开关ON,下料转换开关开至自动,绿灯亮,十五秒钟内启动完成,运行
指示绿灯亮,机器处于自动运转状态.
二、关机
1.按下风机开关OFF,运行指示绿灯熄灭,OFF待机红灯亮。
2.关闭电源开关至OFF,电源指示灯熄灭,关闭逆洗开关.
三、注意事项
1.连续启动不可超过两次。
2.启动十五秒钟后,运转指示绿灯不亮,须关机重新启动或报告上级处理。
3.启动后,检查电流表指示小于马达额定电流,有无异常声音。
4.检查集尘机三点组合、气压表气压是否正常,是否有间隔的排气声
5.集尘机储气罐气压压力是否正常,集尘机之储气罐每天排水一次。
四、脉冲集尘机保养与维护
以下规则,每星期维护一次:
1.风机轴承注油口加注优质润滑脂(如马达传动方式是直接式则可省略)。
2.打开风机检查盖,清理机内杂物,清除叶轮上的污垢,以确保叶轮平衡工作。
3.传动带是否松动(如马达传动方式是直接式则可省略),风机螺丝有无松动现象。
4.电动机必须保持清洁。
5.压差表压力差是否太大,如果太大则应即时检查集尘机内部及布袋是否有堵塞,
如有则清理之。
1。
脉冲除尘器操作说明书脉冲除尘器操作说明书篇一:脉冲除尘器使用说明书脉冲袋式除尘器使用说明书一、ML-15脉冲反吹式除尘器是针对水泥搅拌站、钢厂、火力发电厂灰库、沥青搅拌站专门设计的高效净化专用设备,它采用了先进的清灰技术,具有气体处理能力大,净化效果好,结构简单,工作可靠,维修量小等优点。
在结构设计上已考虑到了其布置特点,由于产品密封性好,故可露天布置。
图片已关闭显示,点此查看三、工作原理含尘气体由进风口进入除尘器箱体内,细小尘粒由于滤袋的多种效应作用,被滞阻在滤袋外壁。
净化后的气体通过滤袋上箱体出风口排出。
随着使用时间的增长,滤袋表面吸附的粉尘增多,滤袋的透气性减弱,使除尘器阻力不断增大。
为保证除尘器的阻力控制在限定的范围之内,由脉冲控制仪发出信号,循序打开电磁脉冲阀,使气包内的压缩空气由喷吹管各喷孔喷射到滤袋(称为一次风),造成滤袋间急剧膨胀,由于反向脉冲气流的冲击作用很快消失,滤筒又急剧收缩,这样使积附在滤袋外壁上的粉尘被清除。
落下的灰尘进入灰库。
由于清灰是轮流向几组滤袋分别进行,并不切断需要处理的含尘空气,所以在清灰过程中,除尘器的处理能力不变。
喷吹系统简况:喷吹系统的组成,脉冲阀A端接压缩空气气包,B端接喷吹管,脉冲阀背压式控制阀、控制动作由控制仪发出指令。
在控制仪无信号输出时,控制阀的活动铁芯封住排气口,脉冲阀处于关闭状态。
当控制仪发出信号时,控制阀将脉冲背压室与大气相通,脉冲阀开启,压缩空气由气包通过脉冲阀经喷吹管小孔喷进滤袋,造成滤袋内瞬时正压,实现清灰。
四、主要配件1.脉冲控制仪脉冲控制仪是电脉冲除尘器的主要控制装置。
它输出的信号控制电磁脉冲阀,喷吹的压缩空气对滤袋循序清灰,使除尘器的阻力保持在设定的范围内,以保证除尘器的处理能力和除尘效率。
(连接方法,请参考脉冲控制仪使用说明书)五、安装过程1、除尘器设备起吊时,应注意避免碰损箱体及配件。
灌顶孔径必须小于除尘器。
并焊接在储灰灌顶。
气箱脉冲布袋除尘器安装使用说明书泊头市诺和环保设备××公司目录一、概述 (1)二、电气控制及操作方法 (4)三、调试及运行的维护保养 (5)一、概述气箱脉冲袋式除尘器结合我国实情研制开发的新型高效袋式除尘设备,它集分室反吹和脉冲喷吹袋式除尘器的优点为一体,克服了分室反吹的清灰动能不足,喷吹脉冲的清灰与过滤同时进行的缺陷,扩大了袋式除尘设备的应用范围。
该产品集国内外同类产品的优点,结合我司环保专利技术,有效地提高了气箱脉冲袋除尘器的除尘效率及运行可靠性,延长了滤袋的使用寿命,降低了操作人员的劳动强度,成为企业保护环境的最佳伙伴。
气箱脉冲袋式除尘器正以其卓越的性能服务于铸造、冶金、机械、电力、建材、矿山、水泥、化工等各行各业,为消除粉尘污染,维护企业形象,保护环境正日益发挥其独特的作用。
1、气象脉冲除尘器的产品特点(1)适应高浓度除尘。
如O-Sepa选粉机,其粉磨系统气体含尘浓度高达1000g/Nm3,气箱脉冲袋式除尘器可直接进行处理,无需设置如旋风除尘器等一级除尘器设备。
(2)采用离线清灰技术进行分室反吹脉冲清灰,既避免了在线式清灰产生的粉尘二次飞扬“再吸附”现象,又不影响设备运行工况的正常连续运行,提高了清灰效果,延长了滤袋使用寿命。
(3)采用气箱式结构,从而降低了设备的局部阻损,并免除了安装滤袋不方便等问题。
(4)电磁脉冲阀采用双膜片结构,具有控制灵敏,效率高,寿命长等优点。
2、结构及工作原理(1)结构气箱脉冲袋式除尘器主要由底部钢结构、灰斗、上箱体、箱体、进出风口、滤袋、清灰装置、电气控制等几部分组成。
另外还可根据实际情况在灰斗外壁配置仓壁振动器、灰斗落料口配置卸灰阀或螺旋输送机等卸灰装置。
(2)工作原理过滤原理:含尘气体由进风口进入,经过灰斗时,气体中部分大颗粒粉尘受惯性力和重力作用被分离出来,直接落入灰斗底部。
含尘气体通过灰斗后进入中箱体的滤袋过滤区,气体穿过滤袋,粉尘被阻留在滤袋外表面,净化后的气体经滤袋口进入上箱体后,再由出风口排出。

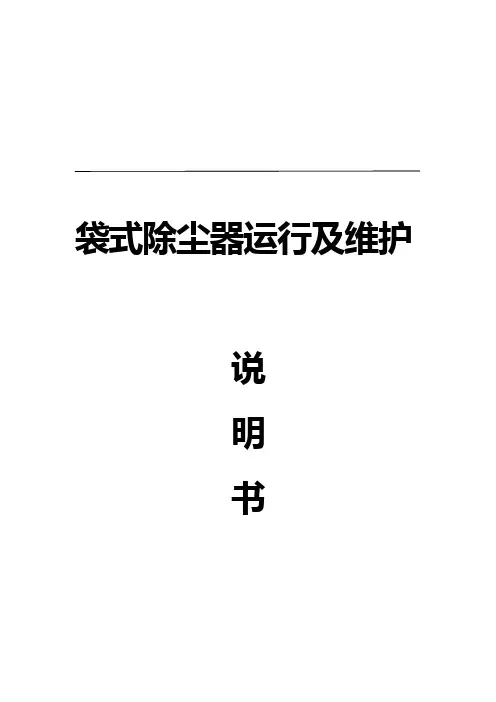

袋式除尘器运行及维护说明书目录第一部分袋式除尘设备的运行一、说明二、试运行三、日常运行第二部分袋式除尘设备的维护一、说明二、安全问题三、阀门四、灰斗五、卸灰输灰装臵六、清灰机构七、滤袋八、仪表九、维护和检修第一部分袋式除尘设备的运行一、说明一个性能优良的袋式除尘器,是大多数用户所期望的,但是,无论性能如何优良,如果对它的操作和维修要求了解不够或者由责任心不强的工作人员管理的话,在短时间内也会变成性能低下的系统。
虽然选取的设备没有多少备用的能力,如果操作人员在操作与维护方面具有丰富的知识,能够很好地了解其设计上的特点,正常地进行操作与维护,就能够保持原设计的性能,充分发挥其效能,而且所需要的费用也会降到最低。
在进行设备的运转与维护时,必须按照说明书和资料所制定的操作规程与维护规程的规定进行工作。
为了能使袋式除尘器正确地运行,须注意以下事项:⑴首先,用户必须选取最合适的袋式除尘器,才能降低运行与维护费用。
应在定购之前,要很好地研究有关运转、测试仪表、维修等资料,再考虑合适的性能和年运行费用,来选择合适的装臵。
⑵必须按照设备制造商提供的说明书等资料中的要求进行运转。
⑶要了解袋式除尘系统中包括那些部分。
⑷要经常地、细致地注意滤袋的安装和工作状况。
⑸要注意进入袋式除尘器的烟气温度,一定使之在露点温度以上10℃~20℃运行。
袋式除尘系统的运行可分为:试运行和日常运行。
首先,在进行试运行时,必须对系统的单一部件进行检查,然后作适应性运行,同时作一部分性能实验。
其次,尽管进入了日常运行,仍然有必须经常进行检查的项目。
进行这些检查对布袋除尘器的正常运行是很有益的,尤其是在日常运行条件下,因负荷条件的变化对性能要产生一定的影响,所以先要明确操作程序,在设备投入使用后还要密切注意一段时间。
二、试运行新的袋式除尘器开始试运行前,必须对下列各项进行检查:⑴风机的旋向、转速、轴承振动和温度。
空载下起动风机,缓缓打开引风机调节阀,使其达到工艺通风要求,并观察设备运行情况,并逐室检查脉冲清灰效果。
说明:DMC252脉冲布袋除尘器按YQM气箱脉冲袋式除尘器结构原理进行非标设计,操作使用按YQM系列气箱脉冲袋式除尘器操作使用说明。
一、概述YQM系列气箱脉冲袋式除尘器是我公司在引进美国富乐(Fuller)公司技术基础上,吸收德国同类产品的技术优点,结合我国实情研制开发的高效袋式除尘设备。
它集分室反吹和喷吹脉冲袋式除尘器的优点为一体,克服了分室反吹的清灰动能不足,喷吹脉冲的清灰与过滤同时进行的缺陷,扩大了袋式除尘设备的应用范围。
YQM系列气箱脉冲袋式除尘器正以其卓越的性能服务于铸造、冶金、机械、电力、建材、矿山、水泥、化工等各行各业,为清除粉尘污染,维护企业形象,保护环境正日益发挥其独特的作用。
二、产品特点:1、适应高浓度除尘。
如O-Sepa选粉机,其粉磨系统气体含尘浓度高达1000g/Nm3,YQM型气箱脉冲袋式除尘器可直接进行处理,无需设置如旋风除尘器等一级除尘设备。
2、采用离线清灰技术进行分室反吹脉冲清灰,既避免了在线式清灰产生的粉尘二次飞扬“再吸附”现象,又不影响设备运行工况的正常连续运行,提高了清灰效果,延长了滤袋使用寿命。
3、采用“滤袋自锁密封装置”专有技术,提高了花板与滤袋间的密封性,提高了除尘效率。
4、设备采用气箱式结构,降低了设备的局部阻损,并免除了安装滤袋不方便等问题。
5、采用双膜片结构电磁脉冲阀,具有控制灵敏,效率高,寿命长等优点。
三、设备结构:YQM型气箱脉冲袋式除尘器主要由底部钢结构、灰斗、中箱体、上箱体、进出风口、滤袋、笼骨、清灰装置、电气控制等几部分组成。
另外还可根据实际情况在灰斗外壁配置仓壁振动器、灰斗落料口配置星形卸灰阀或螺旋输送机等卸灰装置。
设备结构如下图:1.卸灰阀2.支架3.灰斗4.箱体5.滤袋6.袋笼7.清洁室 8.顶盖 9.储气罐 10.气缸提升阀 11.电磁脉冲阀12.气箱 13.喷管 14.净化气体出口 15.含尘气体进口四、工作原理:1、过滤原理:含尘气体由进风口进入,经过灰斗时,气体中部分大颗粒粉尘受惯性力和重力作用被分离出来,直接落入灰斗底部。
PPC128-8气箱式脉冲袋式收尘器使用说明书环保科技有限公司2014年06月引进美国富乐公司技术PPCAS系列气箱脉冲袋收尘器用户手册目录一、概述二、性能特点及选用说明三、基本结构及工作原理四、安装与调试五、保温六、维护、检修七、性能及可靠性测试方案一、概述富乐公司(FULLER)是美国一家从事研究、设计、生产建材成套设备的专业化大型国际公司,该公司从事袋收尘器的设计和制作已有六十多年历史,尤其在水泥工业收尘技术方面有相当丰富的经验,是该公司首先将大型布袋收尘器用于水泥回转窑和篦式冷却机的收尘并获得成功和推广。
富乐袋收尘技术的特点是:技术先进、性能优良、品种多、规格全,完全能满足我国水泥、电力、冶金、化工等行业各种工业粉尘的治理需要。
我厂引进的富乐袋收尘技术有以下品种:上述每一品种,均有各种规格供用户选用。
二、性能特点及选用说明:气箱脉冲袋式收尘器是美国富乐公司具有八十年代技术水平的高效收尘器,它集分室反吹和喷吹脉冲等收尘器的优点,克服了分室反吹时动能强度不够和喷吹脉冲清灰过滤同时进行的缺点,因而增强了使用适应性,提高了收尘效率,延长了滤袋使用寿命,不仅可作为破碎机、烘干机、煤磨、生料磨、篦冷机、水泥磨、包装机及各库顶底的收尘设备,而且可直接作为高出口浓度的立式磨(700g/m3)、O-sepa选粉机(1300g/m3标)的工艺收尘,并保证出口排放浓度小于100mg/m3(标)。
滤料采用涤纶针刺毡,使用寿命平均可达二年以上,耐温120℃,若采用Nomex滤料,耐温可达220℃。
滤袋上口不设文氏管,也没有喷吹管,降低了工作阻力,使检修、维护都相当简便。
电磁脉冲阀数量为每室1—2个,规格有11/2英寸和21/2英寸二种,是按美国产品进行研制而成,与国内同类产品相比,它采用双膜片结构,具有控制灵敏、效率高、寿命长等特点,同时我厂还备有直接从国外进口的电磁脉冲阀供用户选择。
目前,这种型式的袋收尘器已被广泛选用,尤其在水泥行业得到了迅速的推广。
PPC型气箱脉冲袋式除尘器说明书PPC系列气箱脉冲袋式除尘器是一种新一代除尘器,结合了分室反吹和喷吹脉冲等除尘器的优点,克服了它们的缺点,提高了使用适应性和除尘效率,并延长了滤袋使用寿命。
它可广泛应用于破碎机、烘干机、煤磨、生料磨、篦冷机、水泥磨、包装机及各库顶、底的除尘设备,以及高浓度生料立式磨和O-sepa选粉机的工艺除尘。
滤料可根据粉尘特性选用不同类型的针刺毡,使用寿命平均可达二年以上。
电磁脉冲阀采用美国ASCO产品,具有控制灵敏、效率高、寿命长等特点。
该除尘器已被广泛选用,特别是在水泥、电力、冶金、化工等行业得到了迅速的推广。
三、基本结构及工作原理PPC系列气箱脉冲袋式除尘器主要由气箱、滤袋、脉冲阀、排灰系统、进气和出气管道、检修口和安装支架等组成。
工作原理是:烟气从进气管道进入气箱,经过滤袋过滤后,净化后的气体从出气管道排出,被过滤的粉尘则在滤袋上积聚。
当滤袋上积聚的粉尘达到一定厚度时,通过控制器发出信号,脉冲阀开启,高压气体通过喷吹管喷向滤袋内部,产生反吹气流,把粉尘吹落到灰斗内,从而实现除尘。
排灰系统包括旋转卸灰器和螺旋输送器,可根据需要选用。
四、选用说明PPC系列气箱脉冲袋式除尘器的选用应根据除尘器的规格和烟气特性进行,包括烟气流量、温度、湿度、粉尘特性等因素。
在选用滤袋时,应根据粉尘特性和使用环境选择合适的针刺毡材料和规格,以保证除尘效果和使用寿命。
在选用脉冲阀时,应根据除尘器的规格和烟气特性选择合适的数量和规格。
五、安装与调试PPC系列气箱脉冲袋式除尘器的安装应按照产品说明书和安装图纸进行,注意安装位置、支架、管道连接等细节,确保安装牢固、连接密封。
安装后应进行调试,包括检查各部件是否正常运转、气密性是否良好、电气控制系统是否正常等,确保除尘器能够正常工作。
六、使用维护要求PPC系列气箱脉冲袋式除尘器的使用和维护应按照产品说明书进行,包括定期清理灰斗、检查滤袋和脉冲阀是否正常、更换损坏的部件等。
LPM型气箱式袋收尘器说明书一、概述LPM型气箱式袋收尘器是我公司制造新开发的一种新型气箱脉冲高效袋收尘器。
它综合分室反吹脉冲喷吹清灰各类袋式除尘器的优点,克服了分室反吹清灰强度较差,脉冲喷吹清灰需和过滤同时进行的缺点,扩大了应用范围。
该产品具有分室整体清灰特点,采用大规格脉冲阀清灰形式,具有清灰能力强,效果好,使用寿命长,该产品适用于高浓度粉尘的治理,可简化粉尘治理工艺流程,降低设备投资.产品结构紧凑,占地面积少,可降低建设投资,认为该产品具有显著的环境效益、社会效益和经济效率,填补了气震式脉冲清灰的国内空白,具有国内领先水平。
LPM型气箱式袋收尘器具有四个系列33种规格.过滤面积从93-436lm2,处理风量从6900m3/h至314000m3/h。
广泛适用于建材水泥,冶金,机械,化工和耐火材料行业;特别适用于水泥厂的破碎,包装,库顶,熟料冷却机和各种磨机等收尘系统(或除尘系统);也可适用于煤磨收尘,但要增设防燃防爆措施,收尘器的粉磨系统,其气体含尘浓度高达1000g/m3 (标)以上,可不设置作预收尘用的旋风收尘器,对于我国北方严寒地区,本收尘器在增加加热保温装置后也能适用。
二.结构和工作原理1、结构:这是一种分室结构拼装式,由室顶脉冲阀对各室滤袋轮流进行分室停风气箱脉冲清灰(即所谓离线清灰)的袋式收尘器。
它与一般喷吹式脉冲袋收尘器的清灰不同,喷吹脉冲清灰是在同一个过滤室内只对其中各排滤袋逐排进行喷吹清灰(即所谓在线清灰),而其它排滤袋仍进行过滤,即清灰与过滤同时在一室中混合进行,清下的粉尘二次飞扬,有部分会被相邻滤袋收去,不利于含尘浓度较大的气体过滤。
LPM型分室气箱脉冲是在一和室内关阀停止过滤情况下进行的,清下的粉尘即向下沉降于灰斗内,不产生二次飞扬,极利于过滤粉尘浓度大的气体,而且可不停机更换一个室的滤袋。
本收尘器按不同袋数分为A、B、C、D四个系列.每系列又按不同分室数分为多种规格,共33种。
PP系列气箱脉冲袋除尘器一、概述气箱脉冲袋除尘器是从美国富乐(Fuller)公司引进的高效袋除尘器,它综合了分室反吹和脉冲喷吹等袋式除尘器的优点,克服了分室反吹清灰强度不足,喷脉冲清灰和过滤同时进行的缺点,因而扩大了袋除尘器的应用范围,由于这种类型的除尘器在结构上有其独特之处,所以提高了效率,延长了关键部件的使用寿命。
气箱脉冲袋式除尘器可广泛用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等工艺设备后的除尘。
如对除尘器的结构的作局部的调整,增设防燃防爆措施,除尘器也可用于爆炸性粉尘捕集,如煤粉、面粉、木屑和具爆炸性的金属,非金属化合物等。
同时由于其自身的结构特点,它还可以直接用于处理1000g/Nm3的高含尘浓度气体,如处理O-Sepa选粉机或立式磨粉系统含尘气体时无需一级预除尘。
目前除在水泥工业得到广泛应用外,在冶金钢铁、化工、机械、粮食、电力等行业了已充分运用。
得到了良好的社会环境效益。
二、构造和工作原理气箱脉冲系列袋式除尘器结构上为户外型设计,分为数个箱区,由不同的室数和每室不同的袋数组成多种不同规格。
每袋数有32、64、96、128四种,全系列有几十种规格。
针对部分特别工况的需要,在标准高计的基础上我公司还可以为适应特别工况提供非标设计。
本系列除尘器由壳体、灰斗、排灰装置、支架和脉冲清灰系统等部他组成。
当含尘气体从进风口进入除尘器后,首先碰到进出风口中部的斜隔板,气流便转缶流入灰斗,同时气流速度变慢,由于惯性作用,使气体中粗颗粒粉尘直接落入灰斗,起到预收尘的作用。
进入灰斗的气流随后折而向上通过滤袋,粉尘被捕集在滤袋的外表面,净化后的气体进入箱体上部的清洁室,最后汇集到出风管排出。
PPS32型除尘器的进风口设在灰斗上,气流进入灰斗后首先碰在进风管端部的挡板,其作用与上述原理相同。
壳体用隔板分成若干个独立的箱室,当除尘器运行阻力达到预先设定值时(一般为1500Pa),清灰程序控制器发出指令,除尘器就按照预定的时间间隔对每室轮流进行清灰。

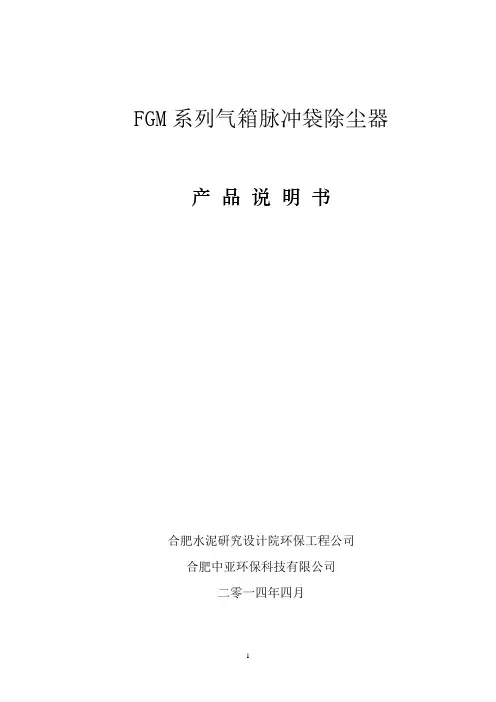

FGM系列气箱脉冲袋除尘器产品说明书合肥水泥研究设计院环保工程公司合肥中亚环保科技有限公司二零一四年四月目录引言 (3)一、安全 (4)二、性能特点及选用说明 (7)三、基本结构及工作原理 (8)四、气箱脉冲袋式除尘器的工作原理 (10)五、安装与调试 (11)六、保温 (15)七、维护、检修 (17)八、定货须知 (19)引言尊敬的用户:感谢您选用我公司生产的除尘产品,我公司为客户专业设计制造各种除尘器,为使我们的设备更好地发挥其卓越性能,为贵公司生产服务,请您在操作使用前仔细阅读产品说明书;遵守安全注意事项,严格按照规范设置技术参数。
操作使用设备中有什么问题,请及时与我们联系,我们将竭诚为您服务。
请妥善保管各种说明书和相关技术资料,以备随时查阅。
合肥水泥研究设计院(HCRDI)是中国建筑材料集团有限公司下属的国有重点科研设计单位,地处:中国安徽省合肥市。
合肥中亚环保科技有限公司(HCEPI)是合肥水泥研究设计院的控股公司,是合肥水泥研究设计院环保工程公司的对外经营单位。
合肥水泥研究设计院环保工程公司(原合肥水泥研究设计院环保所)成立于1978年,是建材行业最早专门从事环境保护大气污染治理研究的单位。
合肥中亚环保科技有限公司与合肥水泥研究设计院环保工程公司是两块牌子,一套人马。
在历时30年的发展过程中,经历了除尘产品的研发、设计和生产等不断自我发展的历程。
目前正致力于固体废弃物的处理、除尘系统的设计与改造、袋电除尘器的增效改造等节能减排等研发和应用工作;科研成果和产品的应用领域也从本行业逐步拓展并成功应用到冶金、电力、化工、煤炭、机械等行业。
其产品技术普遍受到用户的赞誉,在国内外环保行业具有很高的知名度。
合肥水泥研究设计院已获得由中国建设部颁发的“环境污染防治专项工程设计”甲级资格证书,可以提供环保工程设计、环保设备制造、安装、调试以及技术培训等等。
联系电话:*************传真:*************邮箱:hb/*************网页: FGM脉冲喷吹袋除尘器是合肥水泥研究设计院环保设备厂制造的主要产品之一,用于各种应用和最终用户。
气箱脉冲袋式除尘器安全操作规程气箱脉冲袋式除尘器是一种常见的工业除尘设备,用于清除工业生产过程中产生的灰尘、烟尘等污染物。
为了保证对该设备的安全操作,需要制定相应的操作规程。
下面是对气箱脉冲袋式除尘器的安全操作规程的详细介绍。
一、设备基本信息了解1. 了解该设备的基本结构、工作原理和主要零部件;2. 熟悉设备的操作界面、控制系统及其功能;3. 掌握设备的安全保护装置及其使用方法,如过载保护、压差报警等。
二、操作前的准备工作1. 确保除尘器设备已经停止工作,断开电源;2. 检查设备周围的环境,确保没有明火、易燃物品等;3. 清除除尘器的工作区域内的杂物和灰尘;4. 检查设备的工作状态及相关配件的完好性。
三、设备启动操作1. 操作人员应穿戴好个人防护设备,如防尘口罩、防滑鞋等;2. 检查脉冲控制系统的连接线路是否牢固;3. 按照正确的顺序依次打开设备的电源开关、压缩空气开关;4. 观察设备的运行情况,检查各部位是否正常工作;5. 若未发现异常,方可进入下一步操作。
四、设备运行状态监测1. 定期检查气压表,确保气压绝对值在正常范围内;2. 注意观察电气设备运行情况,若发现异常立即停机检修;3. 定期检查除尘效果,并记录相关数据;4. 周期性地清洗除尘器的滤袋,防止堵塞影响除尘效果。
五、设备停机操作1. 停机前,应关闭加工设备的物料供给;2. 关闭气源开关,排除系统内残余压力;3. 断开电源,确保设备完全停止工作;4. 清理设备周围的杂物和灰尘,确保工作区域整洁。
六、设备日常维护工作1. 定期检查设备连接管道和管件的紧固情况;2. 定期清理设备的肺式膜片,防止灰尘粉尘堵塞;3. 定期检查电路连接线路和控制系统的工作状态;4. 注意观察设备的噪音和振动情况,如有异常及时维修。
七、设备故障处理1. 发现故障时,应及时停机排除故障;2. 严禁在设备运行状态下进行维修和保养;3. 若无法自行解决,请及时联系设备供应商或专业维修人员。
PPW( C)气箱脉冲布袋除尘器使用说明书及安装手册一、工作原理气箱脉冲除尘器本体分隔成数个箱区, 每箱有32、 64、 96、 128等条袋子。
并在每箱侧边出口管道上有一个气缸带动的提升阀。
当除尘器过滤含尘气体一定时间后( 或阻力达到预先设定值) , 清灰控制器就发出信号。
第一个箱室的提升阀就开始关闭以切断过滤气流。
然后这个箱的脉冲阀开启, 以大于5kg/cm²的压缩空气冲入净气室, 清除滤袋上的粉尘。
当这个动作完成后( 大约6~15秒时间) , 提升阀重新打开, 使这个箱室重新进行过滤工作, 并逐一按上述要求以至全部清灰完毕。
气箱式脉冲布袋除尘器, 是采用分箱式清灰的, 清灰时, 逐箱隔离、轮换进行。
各除尘室的脉冲喷吹宽度和清灰周期, 由清灰程序控制器自动连续进行, 从而保证了压缩空气清灰的效果。
整个箱体设计利用了进口和出口总管结构, 灰斗可延伸到进口总管下。
使进入的含尘烟气直接进入已扩大的灰斗内达到预收尘的效果, 且能去掉易出现堵塞的水平直管。
因此气箱脉冲布袋除尘器不但能处理一般浓度的含尘气体, 且能处理达1300g/m³的高浓度含尘气体。
该除尘器, 由于采用整箱大脉冲阀2寸半( 英寸) 反吹喷射清灰, 换袋时, 打开顶部盖子, 直接抽出滤袋即可, 维护简单方便二、构造本设备时外滤式布袋除尘器, 其本体为全钢结构, 它由上部箱体、袋室、排灰装置及脉冲喷吹控制系统组成:1.上部箱体: 即净气室, 包括换袋检修门。
根据规格不同, 箱体内分若干个室, 相互之间用钢板隔开, 互不透气。
每个室均设有一个提升阀, 以切断过滤烟气, 实行离线清灰。
2.袋室: 即过滤室, 包括花板、滤袋组件、含尘气体进出口。
煤磨型还包括防爆门。
3.排灰装置: 包括排灰阀、灰斗。
4.脉冲喷吹清灰控制系统: 包括脉冲阀、电磁阀、气缸组件及空气管路。
三、设备安装1.安装前必须仔细阅读说明书及所提供的技术资料, 严格按要求进行安装、检验和验收。
脉冲除尘器操作手册1.简介脉冲除尘器是一种用于清除空气中颗粒物的装置。
本操作手册旨在提供脉冲除尘器的操作指南,确保正确使用和有效清洁。
2.安全须知在操作脉冲除尘器之前,请务必阅读以下安全须知:使用脉冲除尘器时,必须戴上适当的个人防护设备,如手套和眼镜。
在操作过程中,严禁将手指或其他物体伸入脉冲除尘器中的运动部件。
使用脉冲除尘器时,应确保周围环境没有明火或易燃物。
若发现脉冲除尘器存在故障或异常,请立即停止使用并与维修人员联系。
3.操作步骤按照以下步骤正确操作脉冲除尘器:1.打开脉冲除尘器的控制面板,并将其调至合适的工作模式。
2.确保脉冲除尘器接通电源,并注意确认电源电压与设备要求相符。
3.检查脉冲除尘器的滤芯是否清洁,如发现灰尘较多,应及时清理或更换。
4.确保脉冲除尘器的进气口通畅无阻,并连接好适当的管道。
5.开始脉冲除尘器的工作,可根据需要调节风速和脉冲清洁频率。
6.在脉冲除尘器工作一段时间后,关机前应先关闭脉冲清洁功能,并等待脉冲除尘器完全停止工作后再切断电源。
4.常见问题解答以下是一些常见问题的解答:问:脉冲除尘器在工作过程中发出异常声音怎么办?答:首先停止使用脉冲除尘器,检查是否有异物进入或部件松动,如无异常情况仍需维修。
问:脉冲除尘器工作效果变差怎么办?答:可能是滤芯过脏,需要清理或更换滤芯。
问:脉冲除尘器需要定期维护吗?答:是的,脉冲除尘器需要定期清理滤芯以保持其正常工作效果。
5.其他注意事项在操作过程中,应按照操作手册指示进行操作,遵守相关安全规定。
若非专业人士,请勿随意拆装脉冲除尘器的零部件,以免引起故障。
如需维修或更换配件,请联系指定厂家或维修人员。
以上就是脉冲除尘器的操作手册,请在使用前仔细阅读并按照指示进行操作。
防爆型气箱式脉冲收尘器一、概述PPC(M)防爆型气箱脉冲袋式除尘器PPC(M)防爆型气箱脉冲袋式除尘器是在气箱脉冲袋式除尘器基础上进行改进的新产品,增设了防爆门。
本系列产品共有几十种规格,根据除尘器大小分成数个箱室,每室的袋有32、64、96、128袋四种,滤袋长度有2450mm和3060mm 两种。
处理烟气量为3000~300000m3/h,烟气粉尘浓度≤1200g/Nm3,除尘效率可达99.9%以上,净化后气体的含尘浓度小于50m g/Nm3,主要用于含易燃、易爆粉尘烟气治理。
二、构造和工作原理本系列收尘器由壳体、滤袋、灰斗、排灰装置、防爆装置、支架和脉冲清灰系统等部分组成。
当含尘气体从进风口进入收尘器后,首先碰到进风口中间的斜隔板,气流便转向流入灰斗,同时气流速度变慢,由于重力沉降作用,使气体中粗颗粒粉尘直接落入灰斗,起到预收尘的作用。
进入灰斗的气流随后折而向上,经过内部装有金属骨架的滤袋,粉尘被捕集在滤袋的外表面,净化后的气体进入滤袋室上部的清洁室,汇集到出风管排出。
32型收尘器的进风口设在灰斗上,气流进入灰斗后首先碰上进风管端部的挡板,其作用与上述原理相同,壳板用隔板分成若干独立的收尘室,按照给定的时间间隔对每个收尘室轮流进行清灰,每个收尘室装有一个提升阀,清灰时提升阀关闭,切断通过该收尘室的过滤气流,随即脉冲阀开启,向滤袋内喷入无水无油高压清洁空气,以清除滤袋外表面上的粉尘。
各收尘室的脉冲喷吹宽度和清灰周期,由专用的清灰程度控制器自动连续进行。
收尘器的构造和原理见图1、图2和图3。
三、防爆型气箱脉冲袋式除尘器的主要优点:(一)结构特点1、清灰装置不设喷吹管和引射器,清灰机构简单可靠,易损件少,结构简单,便于换袋。
2、滤袋的拆换和安装不用绑扎,操作方便。
3、脉冲阀数量较少,进口的脉冲阀膜片质量好,使用寿命长,维修工作量小。
4、清灰控制采用间隔清灰方式,具有阻力波动小,落灰均匀,输灰设备不容易过负荷等优点。
气箱脉冲布袋除尘器
安
装
使
用
说
明
书
泊头市诺和环保设备有限公司
目录
一、概述 (1)
二、电气控制及操作方法 (4)
三、调试及运行的维护保养 (5)
一、概述
气箱脉冲袋式除尘器结合我国实情研制开发的新型高效袋式除尘设备,它集分室反吹和脉冲喷吹袋式除尘器的优点为一体,克服了分室反吹的清灰动能不足,喷吹脉冲的清灰与过滤同时进行的缺陷,扩大了袋式除尘设备的应用范围。
该产品集国内外同类产品的优点,结合我司环保专利技术,有效地提高了气箱脉冲袋除尘器的除尘效率及运行可靠性,延长了滤袋的使用寿命,降低了操作人员的劳动强度,成为企业保护环境的最佳伙伴。
气箱脉冲袋式除尘器正以其卓越的性能服务于铸造、冶金、机械、电力、建材、矿山、水泥、化工等各行各业,为消除粉尘污染,维护企业形象,保护环境正日益发挥其独特的作用。
1、气象脉冲除尘器的产品特点
(1)适应高浓度除尘。
如O-Sepa选粉机,其粉磨系统气体含尘浓度高达1000g/Nm3,气箱脉冲袋式除尘器可直接进行处理,无需设置如旋风除尘器等一级除尘器设备。
(2)采用离线清灰技术进行分室反吹脉冲清灰,既避免了在线式清灰产生的粉尘二次飞扬“再吸附”现象,又不影响设备运行工况的正常连续运行,提高了清灰效果,延长了滤袋使用寿命。
(3)采用气箱式结构,从而降低了设备的局部阻损,并免除了安装滤袋不方便等问题。
(4)电磁脉冲阀采用双膜片结构,具有控制灵敏,效率高,寿命长等优点。
2、结构及工作原理
(1)结构
气箱脉冲袋式除尘器主要由底部钢结构、灰斗、上箱体、箱体、进出风口、滤袋、清灰装置、电气控制等几部分组成。
另外还可根据实际情况在灰斗外壁配置仓壁振动器、灰斗落料口配置卸灰阀或螺旋输送机等卸灰装置。
(2)工作原理
过滤原理:含尘气体由进风口进入,经过灰斗时,气体中部分大颗粒粉尘受惯性力和重力作用被分离出来,直接落入灰斗底部。
含尘气体通过灰斗后进入中箱体的滤袋过滤区,气体穿过滤袋,粉尘被阻留在滤袋外表面,净化后的气体经滤袋口进入上箱体后,再由出风口排出。
清灰原理:随着过滤时间的延长,滤袋上的粉尘层不断积厚,除尘设备的阻力不断上升,当设备阻力上升到设定值时,清灰装置开始进行清灰。
首先,一个分室提升阀关闭,将过滤气流截断,然后电磁脉冲阀开启,压缩空气以极短促的时间在上箱体内迅速膨胀,涌入滤袋,使滤袋膨胀变形产生振动,并在逆向气流冲刷的作用下,附着在滤袋外表面上的粉尘被剥离落入灰斗中。
清灰完毕后,电磁脉冲阀关闭,提升阀打开,该室又恢复过滤状态。
清灰各室依次进行,从第一室清灰开始至下一次清灰开始为一个清灰周期。
粉尘收集:经过过滤和清灰工作被截留下来的粉尘落入灰斗,再由灰斗口的卸灰装置集中排出。
二、电气控制及操作方法
1、电气控制
(1)清灰控制方式
气箱脉冲袋式除尘器的清灰控制方式一般采用定时法,也可采用定阻法。
定时法即按设定好的时间程序进行逐室清灰。
定阻法即根据滤袋内外压差的控制,将差压变送器发出的信号通过电气控制装置,按程序进行逐室清灰。
(2)电气控制装置的功能
气箱脉冲袋式除尘器采用单片机进行集中控制,可分为自动和手动两种方式。
调试和设备检修时采用手动方式进行控制,设备正常运行工况下采用自动方式进行控制。
2、电气安装及接线
除尘器控制柜、风机启动柜(风机功率大于37KW 的应配置风机启动柜,功率小于30KW的风机启动柜与控制柜合用)应放置在控制室内。
按电气图纸(附控制柜线络图)和电工规范进行电气接线。
3、操作方法
(1)开机操作:
检查各电气接线、压差传送器后合上各电源开关,待风机运行,反馈信号进入,设备便开始运行。
(2)脉冲清灰:
脉冲清灰采用自动控制方式进行。
将脉冲控制仪上的开关指向Demand时,采用
定阻法进行清灰,用表上的红色指针设定上下压差限,当设备阻力超过上限值时,则脉冲喷吹开始动作。
(3)卸灰控制:
卸灰可采用手动或自动两种方式。
采用手动时,按下控制柜上“卸灰运行”按钮,卸灰开始;按下“卸灰停止”按钮,则卸灰停止。
三、调试及运行的维护保养
1、调试前的准备工作
(1)清除除尘器箱体内的杂物;
(2)按引风机、空压机、绞刀、减缩机、油雾器的使用要求加润滑油或检查其油位;
(3)引风机、空压机绞刀等设备手盘、点动均正常、转向正确,且无异常声响和振动;
(4)检查压缩空气系统密封情况,并用压缩空气清扫气路系统;
(5)手动检查提升阀安装是否正确到位,清灰系统是否正常。
2、试车
(1)先接通高压气源(如高压气源是单独设置的空压机,其操作规程按空压机的说明书操作),将储气罐压力调至0.5~0.7Mpa,检查压缩空气各管路接头、三联件、脉冲阀等气动元件安装是否严密,检查并调整提升阀,使阀板关闭严密,然后操作电控装置的开关,向电磁阀输入动作信号,检查各气动元件是否正常。
(2)启动排灰装置,并检查是否符合工作要求。
(3)空载下起动风机,缓缓打开引风机调节阀,使其达到工艺通风要求,并观察设备运行情况,并逐室检查脉冲清灰效果。
(4)除尘器开始带尘运行时,先不要开启清灰装置,应使灰尘慢慢积聚在滤袋外表面上,运行一段时间以后,再开动清灰装置,以利于滤袋表面建立原始过滤粉尘层,然后进行反复试验,以确定设备运行在最佳状态所需的清灰周期,然后按此程序固定。
3、开停机顺序
(1)开机:接通压缩空气及气包→启动排灰装置→启动风机→系统中其它设备。
(2)停机:与开机顺序相反。
4、日常运行维护
(1)设备运行中,应设专人进行管理,并做好运行记录。
(2)管理人员应熟悉除尘器原理、性能、使用条件,并掌握运行参数的调整和设备维修方法。
(3)减速速机、输灰装置等机械运动部件应按规定加油,发现有不正常现象应及时排除。
(4)排污阀,气源三联件中的油水分离器应每班排污一次,油雾器要经常检查存油情况,及时加油。
(5)脉冲阀如发生故障,应及时地排除,如内部有杂质、水份等异物,应及时清理,膜片损坏应及时更换。
(6)定期检查气缸及各法兰面情况,如发现漏气,应及时更换密封圈。
(7)检修门上的密封条、如有老化,应及时更换。
(8)定期测定工艺参数,如烟气量、温度、浓度等,发现异常,应查找原因并及时处理。
(9)定期检查气路系统,排灰系统工作情况,发现异常及时排除。
(10)开机时,因先接通压缩空气至储气罐,接通,控制电源,启动排灰装置,如果系统中还有其它设备,应按工艺要求联锁控制。
(11)停机时,在工艺系统停止后,应保持除尘器和排风机继续工作一段时间,以除去备中的潮气和粉尘。
同时在除尘器停止工作之前,必须反复进行清灰、卸灰操作。
(12)停机时,不必立即切断高压气源,尤其在风机工作时,必须向提升阀提供压缩空气,以保证提升阀处于正常工作状态。
(13)除尘器在正常工作时,排灰装置不能停止工作。
5、可能发生的故障及排除方法
(1)运行阻力大
原因可能是:①结露糊袋;②脉冲阀不工作或损坏;③压缩空气压力太低;④脉冲阀工作时提升阀关闭不严;⑤一个或多个提升阀处于关闭状态。
排除方法①堵塞漏风提高烟气温度,加强通风,做好除尘器及管路的保温工作;
②维护或更换脉冲阀;③检查气路及空气压缩机;④检查提升阀和清灰控制器。
(2)运行阻力小
原因可能是:①烟气短路;②滤袋破损;③测压装置或主引风机电流表失灵;
排除方法:①此时可见排放浓度增加,检查并补焊;②检查并更换滤袋;③更换或修理风机电流表。
(3)脉冲阀不工作
原因可能是①电源断电或清灰控制器失灵;②脉冲阀内有杂物,一直漏气;③脉冲阀线圈烧坏④压缩空气压力太低。
排除方法①恢复供电或修理清灰控制器②仔细清理脉冲阀;③更换脉冲阀线圈;
④检查气路系统及压缩机。
(4)提升阀不工作
原因可能是①电源断电或清灰控制器失灵;②气缸坏或卡死;③气缸电磁换向阀线圈烧坏;④气缸电磁阀太脏,换气口堵塞或阀芯干涸,运动不了;⑤压缩空气压力太低。
排除方法①恢复供电或修理清灰控制器;②仔细检查、清理、修理气缸;③更换电磁换向阀线圈;④检查气路系统及压缩机。
(6)滤袋的修理或更换
一般情况下,滤袋在使用年限内是逐渐损坏的,主要原因是粉尘的磨蚀、高温、高湿引起的滤料变质。
除尘器不能使用破损的滤袋进行工作,否则会影响除尘效果。
更换的新滤袋后应根据试车第四条执行,以增加阻力,使新旧滤袋阻力接近。
附1:袋式除尘器维护要求
附2:袋式除尘器常见故障现象、原因及其排除措施
11。
