综合布线系统施工方案含测试检测及验收综合布线系统施工方案及工艺1、安装的基础安装环境已就绪，包括：机房装修、机房供电、机房空调、接地；1)电源：机房电源应满足:Ael98~242V(220V±10%)z50Hz(±2Hz);机房采用TN-S方式供电;应尽可能设UPS供电。

2)环境要求温度满足:10~30°C相对湿度满足：20-80%4)网络规划已经建设单位批准。

包括：网络拓扑结构；设备安装位置已确定；综合布线系统的点表及设备等均已确定；1)施工流程2)主要施工方法Q)针对本次综合布线系统工程主要包括如下施工方法：(2)在综合布线系统施工前的准备工作，从用户的调研需求及优化、深化设计后，到确定最后的整体施工内容。

(3)系统的设备与材料的供应及运输、包装、仓储等准备工作，跟随深化设计的完善后，依各系统施工进度表次展开工作，保障施工的正常有序的进行。

(4)系统的线管敷设时应平直，不能产生扭曲和打圈现象，不得受到外力的损伤，线缆敷设的弯曲半径不小于此线缆直径的10倍。

当光缆和双绞线敷设在同一线槽地，光缆应放在最下面。

在垂直线槽中敷设时，每隔60cm应绑扎一下。

(5)系统线缆的两端应有统一的端子打印号码，字迹清楚、牢固。

(6)线缆在终端口要留有足够的接线余量(通常不小于50cm),盘好放在预埋盒内，以防损坏。

在配线柜处的接线余量应按供应商的意见留足(一般留5cm)o(7)线缆敷设时从配线架至终端出口，线缆中间不得剪断和接续。

当供应商确认需接续时应有专门的技术措施给予保证，光缆接续时应采用光协率计或其他仪器监视，使接续损耗达到最小，接续后应装入光缆接头护套或接头匣内。

(8)光缆敷设前应使用光时域反射针和光缆衰耗测试仪检查光纤是否有折的点，衰耗值是否符合设计要求。

(9)线缆敷设时牵引力应适当，以防拉断线缆，当遇到较大阻力时应先查清原因，消除故障后再敷设。

尤其是光缆敷设时，光纤的牵引端应做好技术处理，牵引力应施加在强芯上，最大牵引力、牵引速度以及一次牵引的直线长度等技术措施必须符合制造厂规定。

综合布线知识点范文综合布线是指将局域网的各种网络设备连接起来并提供稳定和高效的数据传输的技术和方法。

在现代企业和家庭网络中，综合布线是建立可靠和高速网络连接的基础，它不仅影响到网络的性能和可靠性，还关系到日常办公和生活的顺利进行。

综合布线的知识点如下：1.布线系统的组成部分：综合布线系统一般由布线井、线缆、插座、配线架、交换机等组成。

布线井用于集中管理和分配线缆，线缆用于传输信号，插座用于连接设备，配线架用于组织和管理线缆，交换机用于连接网络设备。

2.布线的分类：3.线缆的种类：常见的线缆种类包括双绞线、光纤和同轴电缆等。

双绞线是最常用的线缆类型，可以分为屏蔽双绞线（STP）和无屏蔽双绞线（UTP）。

光纤具有高速、大带宽和抗干扰能力强的优点，适用于长距离传输。

同轴电缆一般用于电视信号的传输。

4.线缆的规格和等级：线缆通常有不同的规格和等级，如Cat 5、Cat 6、Cat 6A等。

这些规格和等级决定了线缆的传输能力和传输距离。

通常情况下，规格越高、等级越好的线缆能够提供更高的传输速度和更远的传输距离。

5.线缆的敷设方式：线缆可以通过不同的敷设方式进行安装，如架空敷设、地下敷设和隧道敷设等。

敷设方式的选择取决于具体的应用场景和建筑环境。

6.线缆的连接方式：线缆的连接方式一般有两种：直接连接和交叉连接。

直接连接适用于将终端设备连接到配线架上，而交叉连接则适用于将不同的配线架或交换机进行连接。

7.布线系统的管理和维护：8.综合布线的标准：综合布线是构建现代化企业和家庭网络的关键技术之一，它对于保持网络的高性能和高可靠性至关重要。

掌握综合布线的知识点，能够有效地规划、设计和维护网络，提供高速、稳定和安全的数据传输服务。

综合布线基础知识综合布线是指在建筑物内部，通过电缆系统将各种信息传输设备连接起来，实现数据、语音、视频等信息的传输和共享。

综合布线作为现代建筑物的基础设施之一，扮演着至关重要的角色。

本文将从综合布线的定义、分类、组成部分以及设计原则等方面进行详细介绍。

一、综合布线的定义综合布线是一种基础设施技术，用于在建筑物内部实现各种信息传输设备之间的连接和通信。

它可以同时传输数据、语音、视频等各种信号，为建筑物内部提供高效、稳定的信息传输通道。

二、综合布线的分类根据应用环境的不同，综合布线可以分为以下几类：1. 局域网布线（LAN）：用于建筑物内部的数据通信，包括办公室、学校、医院等场所的计算机网络。

2. 电话布线（Telecom）：用于传输语音信号，包括电话线路、传真设备等。

3. 电视布线（TV）：用于传输视频信号，包括电视信号、监控摄像头等。

4. 控制布线（Control）：用于传输控制信号，包括自动化设备、楼宇管理系统等。

三、综合布线的组成部分综合布线系统主要由以下几个组成部分构成：1. 传输介质：综合布线系统常用的传输介质包括双绞线、光纤、同轴电缆等。

不同的传输介质具有不同的传输性能和传输距离，根据实际需求选择合适的传输介质。

2. 连接硬件：综合布线系统的连接硬件包括插座、连接器、面板等。

它们负责将传输介质与终端设备连接起来，确保信号的传输质量和稳定性。

3. 终端设备：综合布线系统的终端设备包括计算机、电话、电视、监控摄像头等。

它们通过连接硬件与综合布线系统相连，实现信息的接收和发送。

四、综合布线的设计原则在进行综合布线设计时，需要遵循以下几个原则：1. 标准化：综合布线系统的设计应符合相关的国际或行业标准，确保系统的互操作性和兼容性。

2. 可扩展性：综合布线系统的设计应具备一定的扩展性，能够满足未来的信息传输需求。

3. 安全性：综合布线系统的设计应考虑信息的安全性，采取相应的安全措施，防止信息泄露和非法访问。

综合布线系统概述综合布线系统（Structured Cabling System）是一种将各种信息技术设备互联的基础设施，用于传输数据、语音、视频等各种信号。

它是现代建筑中的重要组成部分，负责将不同设备和网络连接在一起，为企业和机构提供高效、可靠、安全的通信和信息交流环境。

综合布线系统主要由光纤、铜缆、连接器、机柜、配线架等组成。

光纤是传输速度快、容量大、抗干扰能力强的一种传输介质，常用于长距离传输和高速网络环境。

铜缆则适用于较短距离的局域网连接，成本较低且安装方便。

连接器是将各种电缆连接到设备或其他电缆上的接头，常见的有光纤连接器、RJ45连接器等。

综合布线系统的基础设施包括机柜和配线架。

机柜是安装各种服务器、交换机等设备的架子，有不同的尺寸和规格可供选择。

配线架是安装和管理各种电缆的框架，用于实现信号的分配和管理。

配线架一般分为水平配线架和垂直配线架，分别用于接入终端设备和连接机柜。

1.数据传输：综合布线系统能够传输各种数据，包括互联网、局域网和广域网等，为用户提供高速、可靠的数据传输服务。

它可以支持各种网络协议和应用，如以太网、光纤通信、VoIP等。

3.视频传输：综合布线系统可以支持安全监控系统、视频会议系统和多媒体展示系统等，实现高清视频信号的传输和监控。

4.网络管理：综合布线系统可以简化网络管理工作，提高网络的可扩展性和可维护性。

通过集中管理和监控，可以快速定位和解决网络问题，降低维护成本。

5.灵活性和可升级性：综合布线系统具有良好的灵活性和可升级性，可以适应不同环境和应用的需求。

当公司扩大规模或需要更高的网络带宽时，可以方便地增加新的设备和电缆，而不需要重新布线，节省了时间和成本。

综合布线系统的设计和安装需要考虑许多因素。

首先，需要根据建筑物的不同区域和用途进行分区，确定每个区域的布线需求和网络容量。

其次，需要根据实际需求选择合适的传输介质和连接器，同时考虑未来的扩展需求。

然后，需要根据标准和规范进行布线设计，包括电缆路径、电缆长度和电缆保护等。

综合布线基础知识实训总结
《综合布线基础知识实训总结》
在本次综合布线基础知识实训中，我深入学习了综合布线系统的基本概念、组成部分、设计原则以及布线技术等方面的知识。

通过实际操作和项目实践，我对综合布线有了更深入的理解和掌握。

在实训过程中，我们首先学习了综合布线系统的基本概念和发展历程。

我了解到综合布线是一种模块化、标准化的布线系统，它将建筑物内的各种通信、控制和电力设备通过统一的线缆和接口进行连接，实现了设备之间的互联互通。

此外，我们还学习了综合布线系统的组成部分，包括工作区子系统、水平子系统、垂直子系统、管理子系统、设备间子系统和建筑群子系统等。

接着，我们学习了综合布线系统的设计原则和规范。

在设计综合布线系统时，需要考虑用户需求、线缆类型、布线走向、线缆长度等因素，并遵循相关的标准和规范，以确保系统的稳定性和可靠性。

在实践环节，我们进行了线缆敷设、线缆端接、配线架安装等实际操作。

通过实际操作，我熟悉了各种布线工具和设备的使用方法，掌握了线缆敷设和端接的技巧，提高了实际操作能力。

通过本次实训，我对综合布线系统有了全面的了解和掌握。

我学会了设计和实施综合布线系统的基本方法和技术，提高了实际操作能力和问题解决能力。

同时，我也认识到综合布线系统在现代建筑和信息化建设中的重要性，它为各种通信和控制设备提供了高效、可靠的连接平台。

我相信这次实训的经验将对我今后的学习和工作产生积极的影响。

我将继续深入学习综合布线相关知识，不断提升自己的技能水平，为推动信息化建设和建筑智能化发展贡献自己的力量。

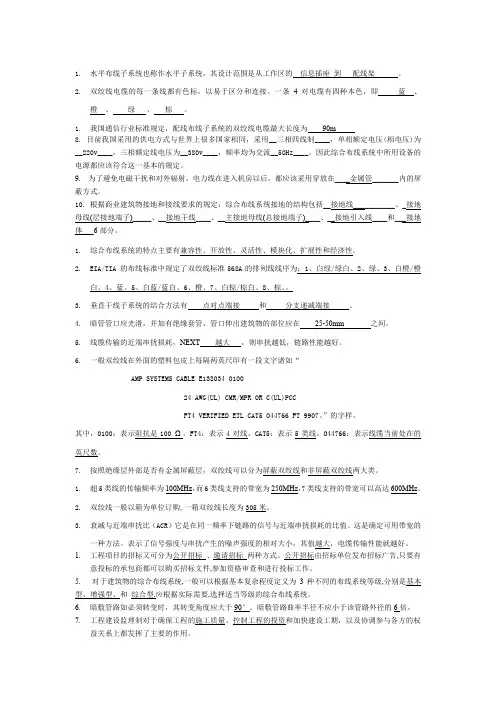

1.水平布线子系统也称作水平子系统，其设计范围是从工作区的信息插座到配线架。

2.双绞线电缆的每一条线都有色标，以易于区分和连接。

一条4对电缆有四种本色，即蓝、橙、绿、棕。

1.我国通信行业标准规定，配线布线子系统的双绞线电缆最大长度为90m8. 目前我国采用的供电方式与世界上很多国家相同，采用__三相四线制____，单相额定电压(相电压)为__220v____，三相额定线电压为__380v____，频率均为交流__50Hz____。

因此综合布线系统中所用设备的电源都应该符合这一基本的规定。

9. 为了避免电磁干扰和对外辐射，电力线在进入机房以后，都应该采用穿放在____金属管_______内的屏蔽方式。

10. 根据商业建筑物接地和接线要求的规定：综合布线系统接地的结构包括__接地线___________、_接地母线(层接地端子)_____、__接地干线____、__主接地母线(总接地端子)____、__接地引入线____和___接地体___6部分。

1.综合布线系统的特点主要有兼容性、开放性、灵活性、模块化、扩展性和经济性。

2.EIA/TIA 的布线标准中规定了双绞线标准568A的排列线线序为：1、白绿/绿白、2、绿、3、白橙/橙白、4、蓝、5、白蓝/蓝白、6、橙、7、白棕/棕白、8、棕。

3.垂直干线子系统的结合方法有点对点端接和分支递减端接。

4.暗管管口应光滑，并加有绝缘套管，管口伸出建筑物的部位应在25-50mm 之间。

5.线缆传输的近端串扰损耗，NEXT 越大，则串扰越低，链路性能越好。

6.一般双绞线在外面的塑料包皮上每隔两英尺印有一段文字诸如“AMP SYSTEMS CABLE E138034 010024 AWG(UL) CMR/MPR OR C(UL)PCCFT4 VERIFIED ETL CAT5 O44766 FT 9907。

”的字样。

其中，0100：表示阻抗是100 Ω。

FT4：表示4对线。

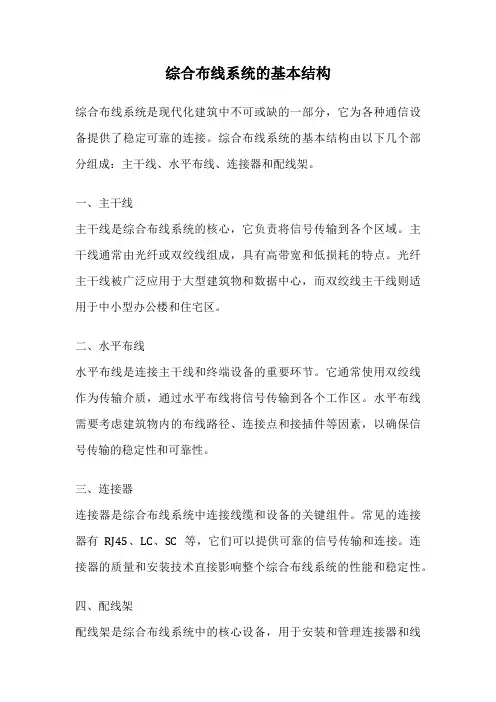

综合布线系统的基本结构综合布线系统是现代化建筑中不可或缺的一部分，它为各种通信设备提供了稳定可靠的连接。

综合布线系统的基本结构由以下几个部分组成：主干线、水平布线、连接器和配线架。

一、主干线主干线是综合布线系统的核心，它负责将信号传输到各个区域。

主干线通常由光纤或双绞线组成，具有高带宽和低损耗的特点。

光纤主干线被广泛应用于大型建筑物和数据中心，而双绞线主干线则适用于中小型办公楼和住宅区。

二、水平布线水平布线是连接主干线和终端设备的重要环节。

它通常使用双绞线作为传输介质，通过水平布线将信号传输到各个工作区。

水平布线需要考虑建筑物内的布线路径、连接点和接插件等因素，以确保信号传输的稳定性和可靠性。

三、连接器连接器是综合布线系统中连接线缆和设备的关键组件。

常见的连接器有RJ45、LC、SC等，它们可以提供可靠的信号传输和连接。

连接器的质量和安装技术直接影响整个综合布线系统的性能和稳定性。

四、配线架配线架是综合布线系统中的核心设备，用于安装和管理连接器和线缆。

配线架通常分为挂墙式和机架式两种类型，根据具体需求选择合适的配线架。

配线架需要具备良好的通风、防尘和防火性能，以保护综合布线系统的正常运行。

综合布线系统的基本结构是一个相互连接的网络，它为各种通信设备提供了稳定和高效的传输通道。

合理的综合布线系统设计和建设可以提高通信设备的性能和可靠性，降低维护成本，提升工作效率。

在综合布线系统中，主干线和水平布线起到了承载和传输信号的重要作用。

主干线作为核心传输介质，连接各个区域和楼层，负责将信号从源头传输到目的地。

水平布线连接终端设备，将信号传输到各个工作区，它的质量和布线路径的合理性直接影响着信号的传输质量。

连接器是综合布线系统中不可或缺的一部分，它起到了连接线缆和设备的桥梁作用。

连接器的质量和安装技术直接影响着信号的传输稳定性和可靠性。

因此，在综合布线系统的设计和建设中，选择合适的连接器并正确安装是至关重要的。

contents •网络综合布线概述•传输介质与连接器件•布线系统设计与规划•施工安装与测试验收流程•故障诊断与维护管理策略•行业发展趋势与挑战应对目录01网络综合布线概述定义与发展历程定义发展历程从传统的电话线布线到计算机局域网布线，再到当前的综合布线系统，网络综合布线技术不断演进，满足了日益增长的通信需求。

市场需求与行业应用市场需求行业应用基础知识体系架构综合布线系统组成包括工作区子系统、水平子系统、管理子系统、垂直子系统、设备间子系统、建筑群子系统等六个子系统。

传输媒介与连接器件传输媒介主要包括双绞线、同轴电缆和光纤等；连接器件包括配线架、信息插座、跳线等。

布线设计与施工遵循相关标准和规范，进行科学合理的设计和施工，确保网络综合布线的质量和性能。

02传输介质与连接器件双绞线由两根具有绝缘保护层的铜导线组成成本低，易于安装和维护适用于低速或短距离通信同轴电缆由内导体、绝缘层、外导体和护套组成传输频带较宽，抗干扰能力强适用于较高速率的数据传传输介质类型及特点01020304RJ45连接器用于连接双绞线具有8个引脚，支持T568A和T568B两种接线标准用于连接同轴电缆可实现同轴电缆与设备之间的快速连接和拆卸01 02 03010204选型原则及注意事项根据实际需求选择合适的传输介质和连接器件类型考虑传输距离、速率、成本等因素进行综合评估注意连接器件的兼容性和可靠性，确保网络稳定运行在安装和使用过程中，遵循相关规范和标准，确保施工质量和安全0303布线系统设计与规划设计原则标准规范布线系统设计等级030201设计原则与标准规范工作区子系统包括信息插座、连接跳线和适配器等，实现终水平子系统实现信息插座与管理子系统之间的连接，常用双管理子系统垂直子系统设备间子系统建筑群子系统系统结构层次划分设备间子系统规划方法01020304设备间选址设备间环境要求设备间布局规划设备间标识系统04施工安装与测试验收流程了解项目需求设计综合布线方案准备施工材料和工具确认施工环境和条件施工前准备工作及注意事项各类线缆铺设技巧和方法水平子系统线缆铺设垂直子系统线缆铺设设备间子系统线缆铺设管理间子系统线缆铺设线缆连通性测试测试工具准备性能测试验收报告文档和标签检查测试验收标准和流程介绍05故障诊断与维护管理策略常见故障现象及原因分析线路故障设备故障传输故障通过观察设备指示灯、端口状态等信息，判断故障发生的位置和性质。

综合布线工程基础知识综合布线工程是指在建筑物内部或者校园内部对计算机、通信设备和其他智能化设备进行信息传输的布线工程。

它是建立信息化基础设施的关键环节，具有重要的作用和意义。

一、综合布线的概念综合布线是指将计算机网络、电话系统、安防系统、音视频系统等各种信息设备通过统一的布线系统进行连接和传输，形成一个统一的信息交换平台。

综合布线系统包括水平布线和垂直布线两个部分。

水平布线是指建筑物内各个房间或者办公区域内的布线，主要包括室内电缆、水晶头、面板等设备的安装和连接。

垂直布线是指建筑物内不同楼层之间的布线，主要包括楼道内的电缆、配线架等设备的安装和连接。

二、综合布线的分类根据不同的标准和要求，综合布线可以分为不同的类别，主要包括以下几种：1. Cat5e布线：采用Cat5e标准的综合布线，适用于百兆以太网传输，传输距离可达100米。

2. Cat6布线：采用Cat6标准的综合布线，适用于千兆以太网传输，传输距离可达100米。

3. Cat6a布线：采用Cat6a标准的综合布线，适用于10千兆以太网传输，传输距离可达100米。

4. 光纤布线：采用光纤作为传输介质的综合布线，具有传输速度快、带宽大、抗干扰能力强等优点，适用于长距离传输和高速传输。

三、综合布线的要求综合布线工程在实施过程中需要满足一些基本的要求，以确保布线系统的正常运行和可靠性。

1. 通信距离要求：根据不同的布线标准，确定布线系统的传输距离，保证信号的稳定传输。

2. 带宽要求：根据实际需求确定布线系统的带宽，以满足网络传输的需求。

3. 抗干扰能力：保证布线系统具有良好的抗干扰能力，能够在电磁干扰等环境下正常传输信号。

4. 灵活性和可扩展性：布线系统应具备灵活性和可扩展性，以适应未来网络发展的需求。

5. 安全性：布线系统应具备良好的安全性，保护信息的机密性和完整性。

四、综合布线的步骤综合布线工程的实施过程主要包括以下几个步骤：1. 规划设计：根据实际需求和布线标准，进行布线系统的规划设计，确定布线路径和设备安装位置。

1.智能建筑的基本功能:建筑自动化或楼宇自动化BA、通信自动化CA、办公自动化OA2.智能建筑主要由系统集成中心（SIC）、综合布线系统、楼宇自动化系统、办公自动化系统、通信自动化系统五大部分组成。

3.综合布线系统称谓有结构化布线系统SCS、建筑与建筑群综合布线系统PDS、综合布线系统GCS4.综合布线的特点(1）兼容性.(2)开放性。

(3)灵活性。

(4）可靠性。

（5）先进性。

（6）经济性。

5.综合布线系统是智能建筑的“信息高速公路”,一般采用分层星型拓扑结构。

为了适应不同的网络结构，可以在综合布线系统的管理间进行跳线连接，使系统连接成为星型、环型、总线型等不同的逻辑结构。

6.综合布线系统分成六个部分，即工作区子系统、水平布线子系统、垂直干线子系统、管理子系统、设备间子系统和建筑群子系统。

7.工作区子系统又称为服务区子系统。

它的范围是从通信引出端到终端设备的接线处,通常由连接线缆和适配器组成。

连接线缆把终端设备（如电话机、计算机等）与信息插座连接在一起.信息插座通常由标准模块组成，完成各种弱电信号、各种数字信号到网络的信息传输。

8.水平布线子系统是指从用户工作区连接到垂直干线子系统的线缆，结构一般为星型结构。

水平线缆通常使用非屏蔽双绞线(UTP）或者屏蔽双绞线(STP），也可以根据需要选择光缆。

水平布线的一端与垂直干线子系统或管理子系统相连,另一端连接到工作区的信息插座上。

连接两端的线缆的最大长度不能超过90m。

9.垂直干线子系统也称为干线子系统，由建筑物内所有的干线电缆和相关支撑硬件组成，是建筑物内最重要的通信干道，相当于中枢神经.垂直干线子系统通常由大对数电缆或者多模光缆组成，安装在建筑物的弱电竖井内。

它的两端分别连接在设备管理间和楼层配线间的配线架上。

10.管理子系统设置在每个楼层接续设备房间内，由交连、互连、跳线和插头等标准的通信线路连接设备或装置组成。

其主要功能是将垂直干线子系统与各楼层的水平布线子系统相互连接。

综合布线知识点综合布线是指在建筑物或办公场所内，对网络、电话和其他数据通信设备进行有序连接的过程。

它是建筑物内部的基础设施，直接关系到数据通信的稳定性和可靠性。

下面是一些关于综合布线的知识点，希望能够帮助你理解和应用综合布线技术。

1.布线系统的分类：综合布线系统可以分为两类：水平布线和垂直布线。

水平布线是指建筑物内部不同楼层或不同房间之间的布线，通常包括光缆、高速以太网电缆和电话线等。

垂直布线是指建筑物内部不同楼层之间的布线，通常使用光纤电缆。

2.布线系统的组成：综合布线系统由多个组成部分组成，包括垂直和水平布线电缆、连接器、设备连接器、配线架、连接模块、配线管道及其它相关设备等。

3.不同的布线标准：综合布线系统一般遵循国际或行业标准，例如ISO/IEC11801、TIA/EIA-568和EN50173等。

这些标准规定了布线系统的要求、测试方法和性能参数等。

4.不同类型的布线电缆：布线系统中常用的电缆包括双绞线、光纤电缆和同轴电缆。

双绞线可分为不同类别，如Cat5e、Cat6、Cat6a和Cat7等，其传输带宽和距离有所不同。

光纤电缆可分为单模光纤和多模光纤，它们在传输距离和带宽上也有所不同。

5.布线系统的测试：为了确保布线系统的性能，需要对其进行测试。

测试的内容包括连接的合规性、传输性能（如带宽和衰减）以及物理链路的完整性和正常工作状态等。

6.布线系统的拓扑结构：布线系统的拓扑结构可以是星型、总线型或环形。

星型是最常用的拓扑结构，每个设备都与中心节点（例如配线架）相连。

总线型拓扑结构是所有设备连接在一条主干电缆上，而环形拓扑结构则是设备间形成一个环。

7.布线系统的容量和扩展性：在规划布线系统时，需要考虑当前和未来的数据需求。

布线系统需要具备足够的容量和扩展性，以适应日益增长的数据流量。

8.布线系统的标识和管理：为了方便管理和维护布线系统，每个布线点（例如插座、光纤接头等）都应该进行标识，并建立详细的记录。
