项目3：设计综合布线系统ppt课件
设备
FD配线架
CP集合点 配线子系统
工作区
TO
终端
工作区
配线子系统（水平子系统）应由工作区的信息插座模块、信息插座模块至 电信间配线设备(FD)的配线电缆或光缆、电信间的配线设备及设备线缆和 跳线等组成。
精选课件
21
配线子系统设计
管槽布线路由设计
天花板吊顶内敷设线缆方式
暗
敷
设
布
线
方
式
地板下敷设线缆方式
24AWG，外径约为5.3mm； 2）85条5e类双绞线电缆总的截面积为： 85×3.14×(5.3/2)2=1874.3 mm2 ； 3）实际需要线槽的截面积=电缆总的截 面积/截面利用率=1874.3/45%=4165 mm2 ；
4）常规金属线槽中，截面积大于4165 mm2的最小线槽是100mm×50mm规格的
多表公司通过网络通信和小区物业管理中心，可实现远程 自动抄表和传输
远程多表控制
多表公司通过网络通信和小区物业管理中心，可实现远程 自动多表控制
物业信息管理网络化
通过计算机网络体系，实现小区基础物业网上收费、查询、 维护等业务
网上信息服务
提供远程医疗就诊、远程医疗监护、远程教学、网上会议
等功能
精选课件
目录
1 项目背景 2 项目需求分析 3 系统配置设计 4 综合布线工程图及绘制 5 任务实施：办公楼综合布线系统设计 6 任务实施：编制综合布线系统设计方案
精选课件
3
3.1 项目背景
精选课件
4
设计原则
一般以国标GB50311-2016《综合布线系统 工程设计规范》的要求，结合行业其它规 范来设计综合布线系统
功能说明
第3章 综合布线系统设计基础
3.筑物干线电缆 （光缆） FDm
BD1
BD2
BDn
FD1
FD2
FD3
水平电缆
TO
TO
TO
TO
TO
TO
图3.7树型网络拓扑结构
3.1 综合布线系统结构
3.1.2 综合布线系统网络拓扑结构
（1）CD：设置于建筑群中处于中心位置的某一建筑物的 设备间（内置了BD和CD的配线设备，只是在模块上加以区 别）。CD的安装地点主要考虑到建筑群主干缆线的传输路由 距离和管理的方便，可以设置于设备间活进线间。 （2）BD：设置于建筑物内的设备间。一般语音和数据的 设备间是公用的，但也有分开设置的。语音的BD设备间通常 考虑设于大楼的底层，而数据的设备间则处于大楼的中间位置。 （3）FD：设置于楼层的电信间内。在土建行业中习惯将 配线设备在楼层的安放场地称为楼层的弱电间或配线间，国外 的标准称为电信间。 （4）TO：为光／电信息模块设置于各个工作区内。
公用通信网 建筑物干线电缆（光缆） BD 水平电缆
FD1
FD2
FD3
FD4
TO
TO
TO
TO
图3.6星型拓扑结构
3.1 综合布线系统结构
3.1.2 综合布线系统网络拓扑结构
2. 树型网络拓扑结构 以建筑群CD为中心，若干建筑物配线架BD为中间层， 相应的有再下一层的楼层配线架和配线子系统，构成树型网 络拓扑结构，也就是常用的三级星型拓扑结构，结构图如图 3.7所示。这种形式在智能小区中经常使用，其综合布线系 统的建设规模较大，网络结构也较复杂。
图3.1 综合布线系统基本构成原理图
3.1 综合布线系统结构
3.1.1 综合布线系统的构成
建筑物C、D 建筑物A CD 公用通 信网 引入设备 BD FD C P 建筑物B TO TE
综合布线系统基础教程
综合布线系统基础教程
2.2.2 国内标准的概况
在20世纪90年代初，综合布线系统引入我国， 当时主要采用国外产品，且以美国产品为主，所 以，当时引用的国外标准也是美国标准。由于国 内对综合布线系统还刚刚接触，在工程中还缺乏 经验并且没有国内标准，故都直接执行国外标准 （包括国际标准和美国国家标准）。
地方标准的制定，充分反映了我国幅员辽阔和地方性 特点。这些地方性特点很难在国家标准、行业标准中得到 充分反映，增加地方标准一级，可以密切结合地方特点， 更好地发挥地方标准的指导性作用，生产出具有地方特色 的各种产品，同时，在工程建设中也需要当地生产的且符 合工程所要求的产品。
综合布线系统基础教程
4） 企业标准 企业生产的产品如没有国家标准、行业标准和
集团标准是指由一些跨国性的生产集团编制的 标准。这些标准是为了维护其集团本身的最大效 益，以便统一向外竞争，编制的在其集团内部统 一认可而共同遵守的标准。
综合布线系统基础教程
4） 其他国家标准
其他国家标准是指由一个国家编制的标准。我 们通常所说的国外先进标准，是指某个先进国家 制定的国家标准。例如美国国家标准协会（ANSI） 的美国国家标准（ANSI）、英国标准学会（BSI） 的英国标准（BS）、法国标准化协会（AFNOR） 的法国标准（NF）、加拿大标准协会（SCC）的 加拿大国家标准（CSA）等，它们都相当于我国 的国家标准（GB）。各个国家对其国内标准的分 类和分级，因管理体制、组织机构和职责分工的 不同，又有各种划分方法，既不相同也较复杂， 难以具体介绍，与我国关系不大。
综合布线系统基础教程
2.1.3 标准的体系、分类和分级
1 国内标准的分类
根据我国于1989年4月实施的《中华人民共和国标准 化法》中规定的标准分类方法，国内标准主要是以标准本 身的法律属性、使用范围或其业务性质来划分。 1） 从国内标准总体的法律属性分类
2.2.2 国内标准的概况
在20世纪90年代初，综合布线系统引入我国， 当时主要采用国外产品，且以美国产品为主，所 以，当时引用的国外标准也是美国标准。由于国 内对综合布线系统还刚刚接触，在工程中还缺乏 经验并且没有国内标准，故都直接执行国外标准 （包括国际标准和美国国家标准）。
地方标准的制定，充分反映了我国幅员辽阔和地方性 特点。这些地方性特点很难在国家标准、行业标准中得到 充分反映，增加地方标准一级，可以密切结合地方特点， 更好地发挥地方标准的指导性作用，生产出具有地方特色 的各种产品，同时，在工程建设中也需要当地生产的且符 合工程所要求的产品。
综合布线系统基础教程
4） 企业标准 企业生产的产品如没有国家标准、行业标准和
集团标准是指由一些跨国性的生产集团编制的 标准。这些标准是为了维护其集团本身的最大效 益，以便统一向外竞争，编制的在其集团内部统 一认可而共同遵守的标准。
综合布线系统基础教程
4） 其他国家标准
其他国家标准是指由一个国家编制的标准。我 们通常所说的国外先进标准，是指某个先进国家 制定的国家标准。例如美国国家标准协会（ANSI） 的美国国家标准（ANSI）、英国标准学会（BSI） 的英国标准（BS）、法国标准化协会（AFNOR） 的法国标准（NF）、加拿大标准协会（SCC）的 加拿大国家标准（CSA）等，它们都相当于我国 的国家标准（GB）。各个国家对其国内标准的分 类和分级，因管理体制、组织机构和职责分工的 不同，又有各种划分方法，既不相同也较复杂， 难以具体介绍，与我国关系不大。
综合布线系统基础教程
2.1.3 标准的体系、分类和分级
1 国内标准的分类
根据我国于1989年4月实施的《中华人民共和国标准 化法》中规定的标准分类方法，国内标准主要是以标准本 身的法律属性、使用范围或其业务性质来划分。 1） 从国内标准总体的法律属性分类
综合布线基础知识
综合布线基础知识综合布线是指在建筑物内部，通过电缆系统将各种信息传输设备连接起来，实现数据、语音、视频等信息的传输和共享。
综合布线作为现代建筑物的基础设施之一，扮演着至关重要的角色。
本文将从综合布线的定义、分类、组成部分以及设计原则等方面进行详细介绍。
一、综合布线的定义综合布线是一种基础设施技术，用于在建筑物内部实现各种信息传输设备之间的连接和通信。
它可以同时传输数据、语音、视频等各种信号，为建筑物内部提供高效、稳定的信息传输通道。
二、综合布线的分类根据应用环境的不同，综合布线可以分为以下几类：1. 局域网布线（LAN）：用于建筑物内部的数据通信，包括办公室、学校、医院等场所的计算机网络。
2. 电话布线（Telecom）：用于传输语音信号，包括电话线路、传真设备等。
3. 电视布线（TV）：用于传输视频信号，包括电视信号、监控摄像头等。
4. 控制布线（Control）：用于传输控制信号，包括自动化设备、楼宇管理系统等。
三、综合布线的组成部分综合布线系统主要由以下几个组成部分构成：1. 传输介质：综合布线系统常用的传输介质包括双绞线、光纤、同轴电缆等。
不同的传输介质具有不同的传输性能和传输距离，根据实际需求选择合适的传输介质。
2. 连接硬件：综合布线系统的连接硬件包括插座、连接器、面板等。
它们负责将传输介质与终端设备连接起来，确保信号的传输质量和稳定性。
3. 终端设备：综合布线系统的终端设备包括计算机、电话、电视、监控摄像头等。
它们通过连接硬件与综合布线系统相连，实现信息的接收和发送。
四、综合布线的设计原则在进行综合布线设计时，需要遵循以下几个原则：1. 标准化：综合布线系统的设计应符合相关的国际或行业标准，确保系统的互操作性和兼容性。
2. 可扩展性：综合布线系统的设计应具备一定的扩展性，能够满足未来的信息传输需求。
3. 安全性：综合布线系统的设计应考虑信息的安全性，采取相应的安全措施，防止信息泄露和非法访问。
综合布线系统基础知识
线线对组成(zǔ chénɡ)，并可包括一个总的屏蔽物。
光缆optical cable由单芯或多芯光纤构成的缆线。
电缆、光缆单元cable unit型号和类别相同的电缆线对或光纤的组合。电缆
线对可有屏蔽物。
线对pair一个平衡传输线路的两个导体，一般指一个对绞线对。
15 第十五页，共59页。
A
系统概述——常用(chánɡ yònɡ)术语
ELFEXT
英文名称
Attenuation to crosstalk ratio Equal level far end crosstalk attenuation
FEXT
Far end crosstalk attenuation(10ss)
IL
Insertion 10SS
PSNEXT Power sum NEXT attenuation(10ss)
C.系统设计
，它既能使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接，
包括建筑物到外部网络或电话局线路上的连接点与工作区的语音或数据终端之
间的所有电缆及相关联的布线部件。
综合(zōnghé)布线是由线缆及相关连接硬件组成的信息传输通道
第五页，共59页。
A 系统概述(ɡài shù)——系统特点
PSACR
Power sum ACR
PS ELFEXT Power sum ELFEXT attenuation(10ss)
RL
Return 1oss
LCL
Longitudinal to differential
conversion lOSS
中文名称或解释 衰减串音比 等电平远端串音衰减
远端串音衰减(损耗) 插入损耗 近端串音功率和 ACR功率和 ELFEXT衰减功率和
综合布线系统设计基础讲义205页(图文讲解)
2. 开放性好
综合布线系统采用了开放式的体系结构, 符合多种国际流行的标准, 它不但几乎对所 有著名厂家的设备是开放的, 并且几乎对所 有的通信协议也是开放的。这样一来, 各个 著名厂家的设备就随时可以接入系统, 彻底 改变了传统布线系统一种设备对应一种传输 介质和相应布线方式的局限性。
3. 灵活性强
9.1 综合布线系统概述
9.1.1 综合布线系统的发展
传统的布线系统, 如果需要调整办公设 备或者根据新技术的发展需要更换设备时, 就必须重新布线。
20世纪80年代末期, 美国电话电报公司 （AT&T）的贝尔实验室的专家们经过多年的 研究, 在办公楼和工厂试验成功的基础上率 先推出了建筑与建筑群综合布线系统, 并及 时推出了结构化布线系统（Structured Cabling System, SCS）。结构化布线系统 是仅限于电话和计算机网络的布线。目前, 结构化布线系统的代表产品称为建筑与建筑 群综合布线系统（Premises Distribution System）, 简称PDS系统。
综合布线系统灵活性强, 能够适应各种 不同的应用需要, 使用起来十分方便。一个 标准的信息插座, 既可以接入电话等语音设 备, 又可以用来连接计算机终端, 实现语音 /数据设备的互换。所有设备的开通和更换 都不需要改变布线系统, 只需要增加或减少 相应的设备以及进行必要的跳线管理即可。 另外, 系统组网也可以灵活多样。
水平系统走线示意图
3. 垂直干线子系统
垂直干线子系统也称为干线子系统, 由 建筑物内所有的干线电缆和相关支撑硬件组 成, 是建筑物内最重要的通信干道, 相当于 中枢神经。垂直干线子系统通常由大对数电 缆或者多模光缆组成, 安装在建筑物的弱电 竖井内。它的两端分别连接在设备管理间和 楼层配线间的配线架上, 如图9-4所示。
综合布线系统设计基础
3.1 综合布线术语、符号与名词
综合布线术语（四）
设备电缆、设备光缆
equipment cable
通信设备连接到配线设备的电缆、光缆。
跳线
jumper
不带连接器件或带连接器件的电线缆对与带连接器件的光纤，用于配线设备之间进行连接。
线缆(包括电缆、光缆)
cable
在一个总的护套里，由一个或多个同一类型的线缆线对组成，并可包括一个总的屏蔽物。
终接建筑群主干线缆的配线设备。
建筑物配线设备
building distributor
为建筑物主干线缆或建筑群主干线缆终接的配线设备。
楼层配线设备
floor distributor
终接水平电缆或水平光缆和其他布线子系统线缆的配线设备。
建筑物入口设施
building entrance facility
提供符合相关规范机械与电气特性的连接器件，使得外部网络电缆和光缆引入建筑物内。
3.1 综合布线术语、符号与名词
综合布线术语（二）
集合点(CP)
consolidation point
楼层配线设备与工作区信息点之间水平线缆路由中的连接点。
CP链路
cp link
楼层配线设备与集合点(CP)之间，包括各端的连接器件在内的永久性的链路。
建筑群配线设备
campus distributor
综合布线术语（五）
屏蔽平衡电缆
screened balanced cable
带有总屏蔽和／或每线对均有屏蔽物的平衡电缆。
非屏蔽平衡电缆
unscreened balanced cable
不带有任何屏蔽物的平衡电缆。
接插软线
patch calld
综合布线系统基础知识及施工要点
综合布线系统基础知识及施工要点一、综合布线是什么？所谓综合布线系统，就是一套用于建筑物内或建筑物群之间的、模块化的、灵活性极高的信息传输通道，是一个支持语音、图形、影像等各种信息传输的布线系统。
它能够实现多产品的兼容，模块化更新、拓展和重组，既满足了用户对现代化系统的要求又节约了维护成本。
综合布线一般采用高品质标准材料，统一进行规划设计，采用标准化的组合压接方式组成一套完整的布线系统，所以综合布线系统是现代化互联智能控制系统的重要组成部分，是互联网络的基础。
二、综合布线系统的组成综合布线系统采用是开放式的星型拓扑结构，在该结构中各个分支的子系统都是相对独立的作业单元。
综合布线系统由六个子系统组成：工作区子系统、水平区干线子系统、管理间子系统、垂直干线子系统、设备间子系统和建筑群子系统。
综合布线系统一般由几种不同功能的部件组成，包括传输介质（非屏蔽双绞线、大对数电缆和光纤等）、设备连接硬件（如配线架、连接转换器、适配器、标准信息插座、插头等）以及相适应的电器保护设备等。
这些部件构成各种不同功能子系统，它们都有各自的具体职能，采用通用标准建设，这样就易于整个系统的构建，而且可以根据实际需求变化不断完善升级。
随着现代技术的发展，智能化设备对互联网络的依赖越来越严重，人们对综合布线的意识和要求不断提高，相信综合布线技术的开放性、可靠性和兼容性会进一步提高。
1.工作区子系统（Work Location )工作区子系统主要负责完成各个信息点与设备终端的匹配与连接。
该系统主要包括机房内各服务器分布下来的面板及信息插座（FD-TO)、连接信息插座和终端设备的跳线和适配器等非有源配件。
其中，现代化的信息插座都应该支持多种多媒体设备，包括计算机、电话、数据终端和显示器等（为这些设备预留的相关物理接口可以统称成为信息点，有时具体来讲信息点可以指代计算机，语点可以指代电话机）。
其中双绞线可分为屏蔽双绞线与非屏蔽双绞线（UTP)，大多数局域网采用非屏蔽双绞线作为局域网内传输介质来组网，网线则由一定距离长度的双绞线与RJ45头（俗称“水晶头”的一种，为塑料接头）组成。
综合布线系统基础知识图文
☞ 综合布线系统的基本概念 ☞ 综合布线系统的基本结构和组成 ☞ 在设计中的常见问题 ☞ 综合布线清单如何配置
内容介绍
综合布线清单如何配置
确定信息点的数量： 每10平方米，布置1个数据点和1个语音点。 具体与业主沟通，参考装修图。
工作区计算
综合布线清单如何配置
水平线缆计算： 每根水平电缆平均长度按公式（最长＋最短）÷2×1.1+2*楼层高计算。
第9针
水平区子系统
概念：将双绞线从楼层配线间的配线架连接到各用户工作区的信息插座上。 组成： 水平连接双绞线（超五类/六类/屏蔽/非屏蔽）（PVC管、金属管、桥架、直线槽等) 水平光缆（常用2芯、4芯） 注：水平双绞线的长度不超过90米
十字与一字隔离的区别？如何选用？
相同点：一字隔离和十字隔离的抗拉力、带宽相同 一字优点：从表中看到，一字隔离双绞线的外径小于十字隔离双绞线的外径，从工程上看这是一个很大的优点，因为它可以减少桥架和电线管的尺寸，降低工程总投资。 举个例子：一字：KBG20管子时，可布放2根线；KBG25管子时，可布放4根线缆。而十字隔离线缆穿线，KBG20管子时，只可布放1根线；KBG25管子时，仅可布放3根线缆。 还有一个优势：一字隔离的线径较细，要求的线缆弯曲半径小，线缆柔软易弯曲，弯曲部位不易变形。而十字隔离是硬体结构，刚性大。一字弯曲时更方便些。 十字优点：在电气性能上，十字隔离优于一字隔离。
设备间子系统
概念：设备间子系统应由语音、图像、数据等各种设备及其配线设备和主配线架等组成。 组成：主光纤配线架、主语音配线架
建筑群子系统
概念：建筑群主干子系统是通过各建筑物之间的缆线连接各建筑物之间的传输介质和各种支持设备组成的一个建筑群综合布线系统。
MDF
内容介绍
综合布线清单如何配置
确定信息点的数量： 每10平方米，布置1个数据点和1个语音点。 具体与业主沟通，参考装修图。
工作区计算
综合布线清单如何配置
水平线缆计算： 每根水平电缆平均长度按公式（最长＋最短）÷2×1.1+2*楼层高计算。
第9针
水平区子系统
概念：将双绞线从楼层配线间的配线架连接到各用户工作区的信息插座上。 组成： 水平连接双绞线（超五类/六类/屏蔽/非屏蔽）（PVC管、金属管、桥架、直线槽等) 水平光缆（常用2芯、4芯） 注：水平双绞线的长度不超过90米
十字与一字隔离的区别？如何选用？
相同点：一字隔离和十字隔离的抗拉力、带宽相同 一字优点：从表中看到，一字隔离双绞线的外径小于十字隔离双绞线的外径，从工程上看这是一个很大的优点，因为它可以减少桥架和电线管的尺寸，降低工程总投资。 举个例子：一字：KBG20管子时，可布放2根线；KBG25管子时，可布放4根线缆。而十字隔离线缆穿线，KBG20管子时，只可布放1根线；KBG25管子时，仅可布放3根线缆。 还有一个优势：一字隔离的线径较细，要求的线缆弯曲半径小，线缆柔软易弯曲，弯曲部位不易变形。而十字隔离是硬体结构，刚性大。一字弯曲时更方便些。 十字优点：在电气性能上，十字隔离优于一字隔离。
设备间子系统
概念：设备间子系统应由语音、图像、数据等各种设备及其配线设备和主配线架等组成。 组成：主光纤配线架、主语音配线架
建筑群子系统
概念：建筑群主干子系统是通过各建筑物之间的缆线连接各建筑物之间的传输介质和各种支持设备组成的一个建筑群综合布线系统。
MDF

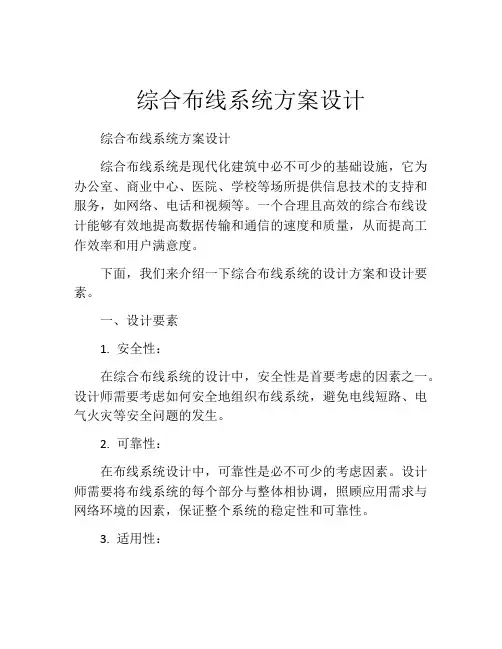

综合布线系统方案设计
综合布线系统方案设计综合布线系统方案设计综合布线系统是现代化建筑中必不可少的基础设施，它为办公室、商业中心、医院、学校等场所提供信息技术的支持和服务，如网络、电话和视频等。
一个合理且高效的综合布线设计能够有效地提高数据传输和通信的速度和质量，从而提高工作效率和用户满意度。
下面，我们来介绍一下综合布线系统的设计方案和设计要素。
一、设计要素1. 安全性：在综合布线系统的设计中，安全性是首要考虑的因素之一。
设计师需要考虑如何安全地组织布线系统，避免电线短路、电气火灾等安全问题的发生。
2. 可靠性：在布线系统设计中，可靠性是必不可少的考虑因素。
设计师需要将布线系统的每个部分与整体相协调，照顾应用需求与网络环境的因素，保证整个系统的稳定性和可靠性。
3. 适用性：综合布线系统的设计需要与实际的应用需求相匹配。
设计师需要按照申请人或用户的需求制定相应的设计方案，同时考虑全面性和灵活性，以满足不同应用场景的需求。
4. 规范性：综合布线系统的设计需要遵循国家、行业标准和技术规范，如TIA/EIA、ISO/IEC等标准，确保布线系统的质量、快速部署和可维护性。
5. 可升级性：设计师需要考虑未来系统升级和扩容的需求，以确保综合布线系统能够随着技术的不断升级和应用需求的变化做出相应的改进。
二、设计方案1. 网络布线设计网络布线设计是综合布线系统设计的重要组成部分，包括室内和室外的数据中心、网络设备和终端设备。
设计师需要理解网络协议、交换机分支、网络拓扑和网络安全，综合应用考虑电源失效和规模增加的应对策略，确保综合布线系统的高品质。
2. 光缆设计光缆布线设计负责光缆的路径规划、安装方式、光模块、分支和光缆保护系统设计等。
设计师需要了解高速光纤技术、天然灾害的影响和所在地区的气候，以在灾难环境中保证可靠性和安全性。
3. 电缆设计电缆布线设计是综合布线系统设计中的核心设计。
它负责布置电源电缆、通信电缆和其他类型电缆的路径和布局。

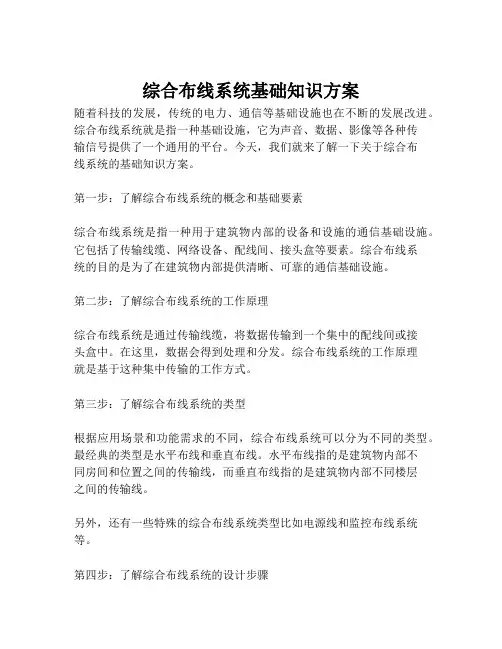

2023-综合布线系统基础知识方案-1
综合布线系统基础知识方案随着科技的发展，传统的电力、通信等基础设施也在不断的发展改进。
综合布线系统就是指一种基础设施，它为声音、数据、影像等各种传输信号提供了一个通用的平台。
今天，我们就来了解一下关于综合布线系统的基础知识方案。
第一步：了解综合布线系统的概念和基础要素综合布线系统是指一种用于建筑物内部的设备和设施的通信基础设施。
它包括了传输线缆、网络设备、配线间、接头盒等要素。
综合布线系统的目的是为了在建筑物内部提供清晰、可靠的通信基础设施。
第二步：了解综合布线系统的工作原理综合布线系统是通过传输线缆，将数据传输到一个集中的配线间或接头盒中。
在这里，数据会得到处理和分发。
综合布线系统的工作原理就是基于这种集中传输的工作方式。
第三步：了解综合布线系统的类型根据应用场景和功能需求的不同，综合布线系统可以分为不同的类型。
最经典的类型是水平布线和垂直布线。
水平布线指的是建筑物内部不同房间和位置之间的传输线，而垂直布线指的是建筑物内部不同楼层之间的传输线。
另外，还有一些特殊的综合布线系统类型比如电源线和监控布线系统等。
第四步：了解综合布线系统的设计步骤综合布线系统的设计需要遵循一定的设计流程。
首先，需要了解用户的业务需求和通信需求，包括对数据带宽、网络时延、故障恢复时间等需求。
其次，需要进行网络拓扑设计，确定综合布线系统的结构、建筑间的链接方式以及电力规划等。
最后，需要选择合适的传输线缆和接头盒等基础设施材料，并进行建模和模拟实验。
第五步：了解综合布线系统的应用综合布线系统的应用十分广泛，不仅可以用于商业建筑、学校、医院等公共建筑，还可以用于家庭的局域网和布线等。
这种系统的用途也非常广泛，包括了网络通信、远程教育、移动办公、电话会议等。
总结起来，综合布线系统是现代建筑物内部不可或缺的基础设施，通过它可以为各种传输信号提供一个通用的平台，从而实现了快速、可靠的通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回波损耗 用户连接器(光纤连接 器) 小型连接器 横向转换损耗 终端设备 美国电信工业协会 美国保险商实验所安 全标准 电压有效值
Small form factor connector Transverse conversion lOSS Terminal equipment Telecommunications Industry Association Underwriters Laboratories
连接器件
connecting hardware
用于连接电缆线对和光纤的一个器件或一组器件。
3.1 综合布线术语、符号与名词
综合布线术语（三）
光纤适配器
optical fibre connect or 将两对或一对光纤连接器件进行连、 campus backbone c 建筑群主干光缆 able 建筑物主干线缆
布线
建筑群子系统 campus subsystem
电信间 工作区 信道 链路 永久链路
telecommunications room work area channel link permanent link
3.1 综合布线术语、符号与名词
综合布线术语（二）
集合点(CP) 集合点 CP链路 CP链路
水平线缆 永久水平线缆 CP线缆 CP线缆 信息点(TO) 信息点
horizontal cable fixed herizontal cabl e cp cable telecommunications outlet
3.1 综合布线术语、符号与名词
综合布线术语（四）
设备电缆、 设备电缆、设备 光缆 跳线 线缆(包括电缆、 线缆 包括电缆、 包括电缆 光缆) 光缆 光缆 电缆、 电缆、光缆单元 线对 平衡电缆
噪声也称为电磁干扰（EMI）。电气和电子系统共用相同的空间。许多这样的 系统会产生操作频率相同或者有部分频率重叠的信号，在相同频率范围内操 作的系统之间，或者在类似频率范围内部分重叠的系统之间，将会互相干扰。 EMI源分为人工干扰源和自然干扰源 。 在铜质通信电缆中传输的信号很容易受噪声的影响。EMI可以通过如下方式中 的任何一种进入通信电缆：电感、传导和耦合。 铜质通信电缆必须防止EMI的影响，可以运用适当的安装技术，或者运用一种 屏蔽电缆来阻挡有害的信号进入。
一端或两端带有连接器件的软电缆或软光缆。 在某一地点，若干信息插座模块的组合。
交接(交叉连接 交接 交叉连接) 交叉连接
配线设备和信息通信设备之间采用接插软线或跳线上 的连接器件相连的一种连接方式。 不用接插软线或跳线，使用连接器件把一端的电缆、 光缆与另一端的电缆、光缆直接相连的一种连接方式。
互连
equipment cable 通信设备连接到配线设备的电缆、光缆。
jumper cable optical cable cable unit pair balanced cable
不带连接器件或带连接器件的电线缆对与带连接器件的光 纤，用于配线设备之间进行连接。 在一个总的护套里，由一个或多个同一类型的线缆线对组 成，并可包括一个总的屏蔽物。 由单芯或多芯光纤构成的线缆。 型号和类别相同的电缆线对或光纤的组合。电缆线对可有 屏蔽物。 一个平衡传输线路的两个导体，一般指一个对绞线对。 由一个或多个金属导体线对组成的对称电缆。
interconnect
3.1 综合布线术语、符号与名词
综合布线符号与缩略词 （一）
英文缩写 英文名称 Attenuation to crosstalk ratio Building distributor Campus Distributor Consolidation point dB Direct current Electronic Industries Association Equal level far end crosstalk attenuation(10ss) Floor distributor Far end crosstalk attenuation(10ss) 中文名称或解释 衰减串音比 建筑物配线设备 建筑群配线设备 集合点 电信传输单元：分贝 直流 美国电子工业协会 等电平远端串音衰减 楼层配线设备 远端串音衰减(损耗)
Vroot.mean.square
3.1 综合布线术语、符号与名词
综合布线符号与缩略词 （四）
表3-3 GB50311-2007与ANSI TIA/EIA 568-A主要术语对照表
ANSI/TIA/EIA 568-A 解释 术语
GB50311-2007 解释 建筑群配线设备 建筑配线设备 楼层配线设备 通信插座 集合点 缩略语 CD BD FD TO CP
floor distributor
终接建筑群主干线缆的配线设备。 为建筑物主干线缆或建筑群主干线缆终接的配线设备。 终接水平电缆或水平光缆和其他布线子系统线缆的配线设 备。 网络电缆和光缆引入建筑物内。
建筑物入口设施 building entrance facility 提供符合相关规范机械与电气特性的连接器件，使得外部
综
术与工 线 术与工

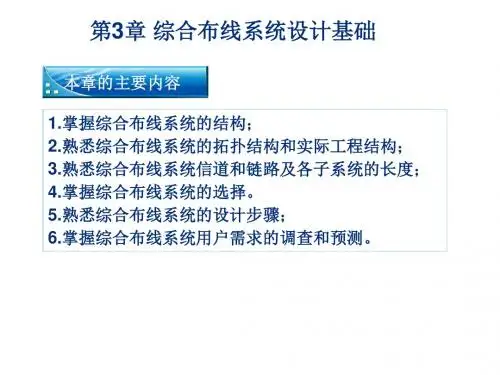

第3章 综合布线系统设计基础
内
综合布线术语、符号与名词 综合布线系统结构 综合布线系统标准 综合布线分级与类别 综合布线系统选择 产品选型 用户需求分析 设计原则与步骤 图纸设计
3.1 综合布线术语、符号与名词
综合布线术语(一）
术语 英 文 名 cabling 解释 能够支持信息电子设备相连的各种线缆、跳线、接 插软线和连接器件组成的系统。 由配线设备、建筑物之间的干线电缆或光缆、设备线 缆、跳线等组成的系统。 放置电信设备、电缆和光缆终端配线设备并进行线缆 交接的专用空间。 需要设置终端设备的独立区域。 连接两个应用设备的端到端的传输通道。信道包括设 备电缆、设备光缆和工作区电缆、工作区光缆。 一个CP链路或是一个永久链路。 信息点与楼层配线设备之间的传输线路。它不包括工 作区线缆和连接楼层配线设备的设备线缆、跳线，但可 以包括一个CP链路。
3.1 综合布线术语、符号与名词
名词
平衡电缆和非平衡电缆 同轴电缆属于非平衡电缆，就是说中心导线和电缆屏蔽层 的电气特性是不相等的。 双绞线电缆属于平衡电缆，即电缆线对中的两根导体对地 具有相同的电压 。 平衡电缆更适合于传输通信信号。平衡电缆支持差分信令。
3.1 综合布线术语、符号与名词
名词
电磁干扰与电磁兼容性 电磁干扰
building backbone cable
用于在建筑群内连接建筑群配线架与建筑物配线架的电 缆、光缆。 连接建筑物配线设备至楼层配线设备及建筑物内楼层配 线设备之间相连接的线缆。建筑物主干线缆可为主干电 缆和主干光缆。 楼层配线设备到信息点之间的连接线缆。 楼层配线设备到CP的连接线缆，如果链路中不存在CP点， 为直接连至信息点的连接线缆。 连接集合点(CP)至工作区信息点的线缆。 各类电缆或光缆终接的信息插座模块。
ACR BD CD CP dB d.c. EIA ELFEXT FD FEXT
3.1 综合布线术语、符号与名词
综合布线符号与缩略词 （二）
IEC IEEE IL IP ISDN ISO LCL OF PSNEXT PSACR
International Electrotechnical Commission The Institute of Electrical and Electronics Engineers Insertion 10SS Internet Protocol Integrated services digital network International Organization for Standardization Longitudinal to differential conversion lOSS Optical fibre Power sum NEXT attenuation(10ss) Power sum ACR 国际电工技术委员会 美国电气及电子工程 师学会 插入损耗 因特网协议 综合业务数字网 国际标准化组织 纵向对差分转换损耗 光纤 近端串音功率和 ACR功率和
3.1 综合布线术语、符号与名词
名词
特性阻抗 特性阻抗定义为通信电缆对电流的总抵抗力，用欧姆作计量单位。 所有的铜质通信电缆都有一个确定的特性阻抗指标。一种通信电 缆的特性阻抗指标是该电缆的导线直径和覆盖在电缆导线外面的 绝缘材料的电介质常数的函数。 UTP电缆的特性阻抗指标为100欧姆+/-15% RG-58电缆的特性阻抗指标为50欧姆+/-1% RG-59电缆的特性阻抗指标为75欧姆+/-1% 阻抗匹配 设备的特性阻抗必须与通信电缆的特性阻抗指标相匹配。通信电 缆与通信设备的错误匹配会导致信号反射。 阻抗不匹配会导致电缆或局域网电路中的信号反射。 设备与线缆阻抗不匹配时必须使用一种阻抗匹配部件，比如介质 滤波器来消除信号反射。
3.2 综合布线系统结构
主配线架 楼层配线架 通信插座 过渡点
MDF IDF IO TP
3.1 综合布线术语、符号与名词
名词
数据传输速率 数据传输速率就是指每秒钟传送的二进制脉冲的信息量， 其单位通常为bit/s。衡量的是线路传送信息的能力 。 通道的频率是衡量单位时间内线路电信号的振荡次数。而 单位时间内线路传输的二进制位的数量由单位时间内线路 中电信号的振荡次数与电信号每次振荡所携带二进制位 (bit)的数量（信号编码效率）来决定。 带宽 传输介质的带宽定义为介质所能携带的信息的容量，用 MHz表示，表示介质所支持的频率范围 传输通道的带宽与数据传输速率的关系类似于高速公路上 行车道数量与车流量的关系。
3.1 综合布线术语、符号与名词
综合布线符号与缩略词 （三）
PS ELFEXT RL SC SFF TCL TE TIA UL Vr.m.s
Power sum ELFEXT attenuation(10ss) ELFEXT衰减功率和
