项目五典型零件的综合检测
任务一轴套类零件的综合检测
【课题名称】
轴类零件的综合检测
【授课班级】09高辅（2）
【授课教师】李红梅
【教学目标与要求】
一．知识目标
熟悉常用轴类零件技术测量的内容、步骤和注意事项。
二．能力目标
能够正确使用常用的测量工具准确测量工件的尺寸和形位误差，判断工件是否合格。
三．素质目标
培养学生严谨、认真、实事求是的工作作风，公正、准确、客观地测量工件。
四．教学要求
1.正确读懂图样中形位公差标注符号的含义。
2.能够正确地使用各种量具，并准确读值。
【教学重点】
正确使用量具，准确地读值。
【难点分析】
1. 读懂图样，特别是形位公差的标注。
2. 正确使用测量工具并准确读值。
【分析学生】
1. 学生的识读能力较差，通过练习应能看懂图样，特别是形位公差标注的含义。
2. 学生使用测量工具需要有个熟悉的过程，开始时可能测量不准，特别是会用力不当，可能会造成测量误差。此外，游标卡尺自身的不准确也会造成误差的变化，所以应当教会学生如何正确使用、调整游标卡尺的精度。
【教学设计思路】
1. 学生上课前，应事先做好预习，注重看懂图样，熟悉测量步骤和注意事项。
2. 教师作必要的讲解，如测量的要领和安全操作规范。
3. 学生按要求进行测量并做好记录，教师巡视指导并解答问题。
4. 教师总结。
【教学安排】
1学时
少讲多练，以练为主，在练习中锻炼提高。
【教学过程】
传动轴检测报告单
体会二：读数正确吗？请填写读数不太会的量具（）
体会三：尺寸误差和形位误差哪种容易测量。（）
体会三：在活动中你们有没有相互合作，相互学习。（）
体会四：今天最大的收获是什么？（）作业：请写出圆度的检测方法？圆度和圆柱度误差的确定有何不同？
轴类零件加工工艺过程 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 轴类零件是常见的零件之一。按轴类零件结构形式不同，一般可分为光轴、阶梯轴和异形轴三类；或分为实心轴、空心轴等。它们在机器中用来支承齿轮、带轮等传动零件，以传递转矩或运动。 台阶轴的加工工艺较为典型，反映了轴类零件加工的大部分内容与基本规律。下面就以减速箱中的传动轴为例，介绍一般台阶轴的加工工艺。 1．零件图样分析
图A-1 传动轴 图A-1所示零件是减速器中的传动轴。它属于台阶轴类零件，由圆柱面、轴肩、螺纹、螺尾退刀槽、砂轮越程槽和键槽等组成。轴肩一般用来安装在轴上零件的轴向位置，各环槽的作用是使零件装配时有一个正确的位置，并使加工中磨削外圆或车螺纹时退刀方便；键槽用于安装键，以传递转矩；螺纹用于安装各种锁紧螺母和调整螺母。 根据工作性能与条件，该传动轴图样(图A-1)规定了主要轴颈M，N，外圆P、Q以及轴肩G、H、I有较高的尺寸、位置精度和较小的表面粗糙度值，并有热处理要求。这些技术要求必须在加工中给予得到确保。因此，该传动轴的关键工序是轴颈M、N和外圆P、Q 的加工。 2．确定毛坯 该传动轴材料为45钢，因其属于一般传动轴，故选45钢可满足其要求。 本例传动轴属于中、小传动轴，并且各外圆直径尺寸相差不大，故选择￠60mm的热轧圆钢作毛坯。 3．确定主要表面的加工方法 传动轴大都是回转表面，主要采用车削与外圆磨削成形。由于该传动轴的主要表面M、N、P、Q的公差等级(IT6)较高，表面粗糙度Ra值(Ra=0.8 um)较小，故车削后还需磨削。外圆表面的加工方案(参考表A-3)可为： 粗车→半精车→磨削。
苏教版六年级下册《综 合应用》w o r d教案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
综合应用 第1课时 复习内容 教科书P118——119“住房的变化”。 知识要点 1．复式统计表。 2．折线统计图的制作及分析。 3．求平均数的应用问题。 4．综合实践——社会调查。 教学目标 1．进一步掌握收集、整理、描述和分析数据的方法，感受折线统计图的特点，能根据统计图表和统计量所呈现的信息进行一些简单的分析和思考，增强数据分析意识、发展统计观念。 2．引导同学们综合运用统计方面的知识和方法解决实际问题，进一步加深对折线统计图和统计表作用的体验，提高动手实践、自主探究、合作交流的能力。 3．感受到我国社会的发展与进步，对同学们进行爱祖国、爱家乡的教育。教学建议 【新旧教材差异】. 住房的变化是教材新增的实践活动内容，教材以现实生活材料为载体，着力组织学生开展实践与综合应用，引导学生综合运用统计方面的知识和方法解决实际问题，使学生进一步加深对折线统计图和统计表作用的体验，提高学生动手实践、自主探究、合作交流的能力，发展学生的数学思考。通过观察、比较、分析1996年至2000年我国城市人均居住面积的变化及了解自己家庭、同学家庭1998年至2006年人均住宅建筑面积变化的情况，让学生感受到我国社会的发展与进步。 教材编排。 教材首先提供了1996年——2000年人均居住面积的变化情况统计图，引导学生分析图中的数据，并解决相关的问题，同时启发学生结合数据分析的过程思考“人均居住面积9平方米”的意义——有的城市人均居住面积超过9平方米，有的城市人均居住面积不足9平方米。在此基础上要求学生调查了解自己家庭1998年、2002年和2006年底住宅建筑的总面积和当时的人口数，算出这三年的人均住宅建筑面积，并填写表格。在学生各自调查、统计的基础，进一步要求学生把全班同学调查得到的数据回总在一起，算出这三年全班同学家庭的人均居住建筑面积，并制成折线统计图。教材通过“全班的数据怎样汇总可以更快一些”启发学生利用已有的知识和经验，创造性地解决问题。完成统计表和统计图后，教材还要求学生进一步交流参与调查统计活动的体会，帮助学生总结经验、体会成功、升华认识。最后教材安排了一则“你知道吗？”帮助
轴类零件的加工工艺 绪论 本课题主要研究轴类零件加工过程，加工工艺注意点及改进的方法，通过总结非标件的加工以及典型半成品轴类零件的加工实例来加以说明。现在许多制造最终成品的工厂为了提高机器的某些性能或者降低成本，需要找机械加工厂定做的，常常会因为设备、技术或者工艺规程制定的不是很好，加工出来的部件无法满足使用要求，所以需要一次次的总结，改进加工工艺，从而完善产品。经过总结了生产上出现的问题，写下了这篇论文。 轴类零件是机器中经常遇到的典型零件之一。它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等。 图轴的种类 a)光轴 b)空心轴 c)半轴 d)阶梯轴 e)花键轴 f)十字轴 g）偏心轴 h)曲轴 i) 凸轮轴 1 轴类零件的功用、结构特点 轴类零件是机器中经常遇到的典型零件之一。它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等。它主要用来支承传动零部件，传递扭矩
和承受载荷。轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。 轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。 1.1轴类零件的毛坯和材料 1.1.1轴类零件的毛坯 轴类毛坯常用圆棒料和锻件；大型轴或结构复杂的轴采用铸件。毛坯经过加热锻造后，可使金属内部纤维组织沿表面均匀分布，获得较高的抗拉、抗弯及抗扭强度。 根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。中小批生产多采用自由锻，大批大量生产时采用模锻。 1.1.2轴类零件的材料 轴类零件材料常用45钢，精度较高的轴可选用40Cr、轴承钢GCr15、弹簧钢65Mn，也可选用球墨铸铁；对高速、重载的轴，选用20Mn2B、20Cr等低碳合金钢或38CrMoAl氮化钢。 45钢是轴类零件的常用材料，它价格便宜经过调质（或正火）后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达45～52HRC。 40Cr等合金结构钢适用于中等精度而转速较高的轴类零件，这类钢经调质和淬火后，具有较好的综合机械性能。 轴承钢GCr15和弹簧钢65Mn，经调质和表面高频淬火后，表面硬度可达50～58HRC，并具有较高的耐疲劳性能和较好的耐磨性能，可制造较高精度的轴。 精密机床的主轴（例如磨床砂轮轴、坐标镗床主轴）可选用38CrMoAIA氮化钢。这种钢经调质和表面氮化后，不仅能获得很高的表面硬度，而且能保持较软的芯部，因此耐冲击韧性好。与渗碳淬火钢比较，它有热处理变形很小，硬度更高的特性。 2 轴类零件一般加工要求及方法 2.1 轴类零件加工工艺规程注意点
典型轴类零件的数控加工工艺设计(doc 29页)
摘要 数控技术是用数字信息对机械运动和工作过程进行控制的技术，数控装备是以数控技术为代表的新技术对传统制造产业和新兴制造的渗透形成的机电一体化产品，即所谓的数字化装备。 本次设计就是进行数控加工工艺设计典型轴类零件，主要侧重于该零件的数控加工工艺和编程，包括完成该零件的工艺规程，主要工序工装设计，并绘制零件图、夹具图等。 通过本次毕业设计，对典型轴类零件的设计又有了深的认识。从而达到了巩固、扩大、深化所学知识的目的，培养和提高了综合分析问题和解决问题的能力以及培养了科学的研究和创新能力。 关键词：数控技术典型轴类零件加工工艺毕业设计
1.引言 数控技术集传统的机械制造技术、计算机技术、成组技术与现代控制技术、传感检测技术、信息处理技术、网络通讯技术、液压气动技术、光机电技术于一体，是现代先进制造技术的基础和核心。数控车床己经成为现代企业的必需品。随着数控技术的不断成熟和发展及市场日益繁荣，其竞争也越来越激烈，人们对数控车床选择也有了更加广阔的范围，对数控机床技术的掌握也越来越高。随着社会经济的快速发展，人们对生活用品的要求也越来越高，企业对生产效率也有相应的提高。数控机床的出现实现了广大人们的这一愿望。数控车削加工工艺是实现产品设计、保证产品的质量、保证零件的精度，节约能源、降低消耗的重要手段。是企业进行生产准备、计划调度、加工操作、安全生产、技术检测和健全劳动组织的重要依据。也是企业对高品质、高品种、高水平，加速产品更新，提高经济效益的技术保证。这不但满足了广大消费者的目的，即实现了产品多样化、产品高质量、更新速度快的要求，同时推动了企业的快速发展，提高了企业的生产效率。 数控工艺规程的编制是直接指导产品或零件制造工艺过程和操作方 法的工艺文件，它将直接影响企业产品质量、效益、竞争能力。本文通过对典型轴类零件数控加工工艺的分析，对零件进行编程加工，给出了对于典型零件数控加工工艺分析的方法，对于提高制造质量、实际生产具有一定的意义。根据数控机床的特点，针对具体的零件，进行了工艺方案的分析，工装方案的确定，刀具和切削用量的选择，确定加工顺序和加工路线，数控加工程序编制。通过整个工艺的过程的制定，充分体现了数控设备在保证加工精度，加工效率，简化工序等方面的优势。 本人以严谨务实的认真态度进行了此次设计，但由于知识水平与实际经验有限。在设计中会出现一些错误、缺点和疏漏，诚请各位评审老师提出批评和指正。
实训项目四轴类零件的加工 模块一外圆轮廓加工 课题一单一指令加工 一、实训目的与要求 1．运用单一指令，掌握轴类零件的外圆轮廓车削加工工艺的制定 2．掌握零件加工程序的调试和图形校验 二、实训难点与重点 1．掌握数控车床外圆轮廓车削加工的单一指令的应用 2．能够正确地对零件进行数控车削工艺分析 3．通过对轴类零件外圆轮廓车削的加工，掌握数控车床的编程技巧 三、实训内容 （一）实训内容 编制如图4-1所示零件的加工程序，零件图上的螺纹和切槽不加工。材料为尼龙棒或45钢，毛坯尺寸 40×90mm。 图4-1 （二）工艺分析 1．刀具设置 1号刀：机夹车刀（硬质合金可转位刀片）； 2号刀：机夹车刀（硬质合金可转位刀片）； 2．工艺路线 （1）棒料伸出卡盘外约90mm，找正后夹紧。
（2）用1号刀，进行零件的轮廓粗加工。 （3）用2号刀，进行零件的轮廓精加工。 3．加工工艺卡片 1．FANUC0i mate-TC系统 （1）粗加工程序 O1000 程序名 G54G98G21；采用G54坐标系，分进给，公制单位S600M3；主轴正转，600r/min T0101；换1号外圆粗加工刀 G0X42Z0； G1X-1F100； 车端面 Z2； G0X39； G1Z-80F100；粗车Φ39外圆 X45； G0Z2； G1X31F100；粗车Φ31外圆 Z-40； X45； G0Z2； G1X23F100；粗车Φ23外圆 Z-20； X26； X31Z-40；粗车螺纹右倒角 X45； G0Z2； G1X19F100； G3X23Z-2R11；第一次粗车R11圆弧 X35； G0Z2； G1X15F100； G3X23Z-4R11；第二次粗车R11圆弧 X35； G0Z2； G1X11F100； G3X23Z-6R11；第三次粗车R11圆弧 X35； G0Z2； G1X7F100； G3X23Z-8R11；第四次粗车R11圆弧 X35； G0Z2； G1X3F100； G3X23Z-10R11；第五次粗车R11圆弧 X35； G0X100；快速退刀
城市,让生活更美好—《Word的巧妙运用》教学设计 屯昌县南坤中学张湘 一、教学内容分析 本课是海南省九年义务教育《信息技术》七年级（上册）第三章第一节的内容，围绕装扮word文档来进行设计。本课是word排版知识的综合运用与延伸，更是为以后学习制作更加漂亮的幻灯片做好铺垫。 二、学生情况分析 学生通过对word常用操作的学习，已经基本了解编辑字体、图片、文本框和艺术字等相关知识，同时具备了一定的审美能力。并且七年级学生对于学习信息技术具有较大兴趣，但注意力集中时间不长等特点。针对学生的特点设计了与生活息息相关的“设计制作宣传海报”，极大的调动学生的学习兴趣与参与度。但由于学生的学习基础差异明显，审判能力也各有不同，因此，在设计任务时注重任务的层次性和激发兴趣的持续性。 三、教学目标 （一）知识与技能： 能够熟练掌握在word中综合运用图片、艺术字、文本框的方法 （二）过程与方法： 通过任务引导，归纳总结制作宣传海报的方法，提高自主探究和综合操作的能力，培养学生的创新思维。 （三）情感态度与价值观： 体验合作修饰后的宣传海报对人带来美的享受，并通过设计作品了解中国文化，培养学生的爱国情怀。 四、重点和难点 教学重点：熟练地掌握插入图片、艺术字并进行适当的调整。 教学难点：分析素材、运用素材进行创作的合理性
五、教学过程 （一）创设情境，激情导入 师：1、教师播放“上海世博会宣传片”视频短片。 2、通过这个短片，同学们知道2010年的世博会在这个 城市举办吗？ 3、上海世博会的宣传口号是什么呢？ 生：讨论交流发表意见 （引出主题：城市，让生活更美好） （二）提出问题，合作探究 1、学生欣赏两副作品，回答问题。 ①如果你是评委，这两张作品你更喜欢哪一张？说说你的看法？ ②第二张海报有那些元素构成。 1、欣赏以下优秀的作品，并在脑海里构想如何设计你的宣传海报。 思考下列问题： ①这些海报纸张方向相同吗？主要由哪几部分组成。 ②我们来分析一下这些海报中各个对象的位置关系。 （上海世博会宣传片，视频短）
阶梯轴加工工艺过程分析 图6—34为减速箱传动轴工作图样。表6—13为该轴加工工艺过程。生产批量为小批生产。材料为45热轧圆钢。零件需调质。
（一）结构及技术条件分析 该轴为没有中心通孔的多阶梯轴。根据该零件工作图，其轴颈M、N，外圆P,Q及轴肩G、H、I有较高的尺寸精度和形状位置精度，并有较小的表面粗糙度值，该轴有调质热处理要求。 （二）加工工艺过程分析 1．确定主要表面加工方法和加工方案。
传动轴大多是回转表面，主要是采用车削和外圆磨削。由于该轴主要表面M,N,P,Q的公差等级较高（IT6），表面粗糙度值较小（Ra0.8μm），最终加工应采用磨削。其加工方案可参考表3-14。 2．划分加工阶段 该轴加工划分为三个加工阶段，即粗车（粗车外圆、钻中心孔），半精车（半精车各处外圆、台肩和修研中心孔等），粗精磨各处外圆。各加工阶段大致以热处理为界。 3．选择定位基准 轴类零件的定位基面，最常用的是两中心孔。因为轴类零件各外圆表面、螺纹表面的同轴度及端面对轴线的垂直度是相互位置精度的主要项目，而这些表面的设计基准一般都是轴的中心线，采用两中心孔定位就能符合基准重合原则。而且由于多数工序都采用中心孔作为定位基面，能最大限度地加工出多个外圆和端面，这也符合基准统一原则。 但下列情况不能用两中心孔作为定位基面： （1）粗加工外圆时，为提高工件刚度，则采用轴外圆表面为定位基面，或以外圆和中心孔同作定位基面，即一夹一顶。 （2）当轴为通孔零件时，在加工过程中，作为定位基面的中心孔因钻出通孔而消失。为了在通孔加工后还能用中心孔作为定位基面，工艺上常采用三种方法。 ①当中心通孔直径较小时，可直接在孔口倒出宽度不大于2mm的60o内锥面来代替中心孔；
2016-2017学年第二学期课程论文 《机械制造工艺学》 专业：机械设计制造及其自动化班级：2014级机设1班 学号：201410470129 姓名：夏正懿 成绩： 机械工程学院
轴类零件加工工艺过程分析 摘要:轴类零件是比较常用极其重要的零件之一,好的加工工艺是决定轴类零件表面精度、粗糙度,能缩短生产时间从而降低成本,带来巨大经济效益,本论文从加工路线,刀具选择,切削量等的选用等概要说明了轴类工件的加工工艺。 关键词:数控加工轴类零件加工 1 轴类零件的功用、结构特点及技术要求 轴类零件是机器中经常遇到的典型零件之一。它主要用来支承传动零部件,传递扭矩和承受载荷。轴类零件是旋转体零件,其长度大于直径,一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。根据结构形状的不同,轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。 2 轴类零件的毛坯和材料 2.1轴类零件的毛坯 轴类零件可根据使用要求、生产类型、设备条件及结构,选用棒料、锻件等毛坯形式。对于外圆直径相差不大的轴,一般以棒料为主;而对于外圆直径相差大的阶梯轴或重要的轴,常选用锻件,这样既节约材料又减少机械加工的工作量,还可改善机械性能。 2.2轴类零件的材料 轴类零件应根据不同的工作条件和使用要求选用不同的材料并采用不同的热处理规范(如调质、正火、淬火等),以获得一定的强度、韧性
和耐磨性。 3 轴类零件加工的定位基准和装夹 3.1以工件的中心孔定位 在轴的加工中,零件各外圆表面,锥孔、螺纹表面的同轴度,端面对旋转轴线的垂直度是其相互位置精度的主要项目,这些表面的设计基准一般都是轴的中心线,若用两中心孔定位,符合基准重合的原则。中心孔不仅是车削时的定为基准,也是其它加工工序的定位基准和检验基准,又符合基准统一原则。当采用两中心孔定位时, 还能够最大限度地在一次装夹中加工出多个外圆和端面。 3.2以外圆和中心孔作为定位基准(一夹一顶) 用两中心孔定位虽然定心精度高,但刚性差,尤其是加工较重的工件时不够稳固,切削用量也不能太大。粗加工时,为了提高零件的刚度,可采用轴的外圆表面和一中心孔作为定位基准来加工。这种定位方法能承受较大的切削力矩,是轴类零件最常见的一种定位方法。 4 轴类零件的加工工艺分析 轴类零件的加工顺序安排,数控车床与普通车床基本一样,即遵循“先粗后精,由大到小”的基本原则。先粗后精,就是先后对零件整体进行粗加工,精加工;由大到小,就是先从最大直径处开始车削,然后依次往小直径处加工。在数控车床精车轴类零件时,一般从零件右端开始连续不断地完成整个零件的切削。 4.1分析 如图1所示,这是一个由螺纹.外圆和槽构成的轴类零件,其中ф
轴类零件机械加工工艺规程设计 零件图七
摘要 本设计所选的题目是有关轴类零件的设计与加工，通过设计编程，最终用数控机床加工出零件，数控加工与编程毕业设计是数控专业教学体系中构成数控加工技术专业知识及专业技能的重要组成部分，它是运用数控原理，数控工艺，数控编程，制图软件和数控机床实际操作等专业知识对零件进行设计，是对所学专业知识的一次全面训练。熟悉设计的过程有利于对加工与编程的具体掌握，通过设计会使我们学会相关学科的基本理论，基本知识，进行综合的运用，同时还会对本专业有较完善的系统的认识，从而达到巩固，扩大，深化知识的目的。 此次设计也是我们走出校园之前学校对我们的最后一次全面的检验以及提高我们的素质和能力。毕业设计和完成毕业论文也是我们获得毕业资格的必要条件。 设计是以实践为主，理论与实践相结合的，通过对零件的分析与加工工艺的设计，提高我们对零件图的分析能力和设计能力。达到一个毕业生应有的能力，使我们在学校所学的各项知识得以巩固，以更好的面对今后的各种挑战。 此次设计主要是围绕设计零件图七的加工工艺及操作加工零件来展开的，我们在现有的条件下保证质量，加工精度及以及生产的经济成本来完成，对我们来说具有一定的挑战性。其主要内容有：分析零件图，确定生产类型和毛坯，确定加工设备和工艺设备，确定加工方案及装夹方案，刀具选择，切削用量的选择与计算，数据处理，对刀点和换刀点的确定，加工程序的编辑，加工时的实际操作，加工后的检验工作。撰写参考文献，组织附录等等。 关键词 加工工艺、工序、工步、切削用量：切削速度（m/min）、切削深度（mm）、进给量（mm/n、mm/r）。
典型零件加工工艺(轴类，盘类，箱体类，齿轮类等 实际中，零件的结构千差万别，但其基本几何构成不外是外圆、内孔、平面、螺纹、齿面、曲面等。很少有零件是由单一典型表面所构成，往往是由一些典型表面复合而成，其加工方法较单一典型表面加工复杂，是典型表面加工方法的综合应用。下面介绍轴类零件、箱体类和齿轮零件的典型加工工艺。 第一节轴类零件的加工 一轴类零件的分类、技术要求 轴是机械加工中常见的典型零件之一。它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等其中阶梯传动轴应用较广，其加工工艺能较全面地反映轴类零件的加工规律和共性。 根据轴类零件的功用和工作条件，其技术要求主要在以下方面： ⑴尺寸精度轴类零件的主要表面常为两类：一类是与轴承的内圈配合的外圆轴颈，即支承轴颈，用于确定轴的位置并支承轴，尺寸精度要求较高，通常为IT 5~IT7；另一类为与各类传动件配合的轴颈，即配合轴颈，其精度稍低，常为IT6~IT9。 ⑵几何形状精度主要指轴颈表面、外圆锥面、锥孔等重要表面的圆度、圆柱度。其误差一般应限制在尺寸公差范围内，对于精密轴，需在零件图上另行规定其几何形状精度。 ⑶相互位置精度包括内、外表面、重要轴面的同轴度、圆的径向跳动、重要端面对轴心线的垂直度、端面间的平行度等。 ⑷表面粗糙度轴的加工表面都有粗糙度的要求，一般根据加工的可能性和经济性来确定。支承轴颈常为0.2~1.6μm，传动件配合轴颈为0.4~3.2μm。 ⑸其他热处理、倒角、倒棱及外观修饰等要求。 二、轴类零件的材料、毛坯及热处理 1．轴类零件的材料 ⑴轴类零件材料常用45钢，精度较高的轴可选用40Cr、轴承钢GCr15、弹簧钢65Mn，也可选用球墨铸铁；对高速、重载的轴，选用20CrMnTi、20Mn2B、20Cr等低碳合金钢或38CrMoAl氮化钢。 ⑵轴类毛坯常用圆棒料和锻件；大型轴或结构复杂的轴采用铸件。毛坯经过加热锻造后，可使金属内部纤维组织沿表面均匀分布，获得较高的抗拉、抗弯及抗扭强度。 2．轴类零件的热处理 锻造毛坯在加工前，均需安排正火或退火处理，使钢材内部晶粒细化，消除锻造应力，降低材料硬度，改善切削加工性能。 调质一般安排在粗车之后、半精车之前，以获得良好的物理力学性能。 表面淬火一般安排在精加工之前，这样可以纠正因淬火引起的局部变形。 精度要求高的轴，在局部淬火或粗磨之后，还需进行低温时效处理。 三、轴类零件的安装方式 轴类零件的安装方式主要有以下三种。 1．采用两中心孔定位装夹 一般以重要的外圆面作为粗基准定位，加工出中心孔，再以轴两端的中心孔为定位精基准；尽可能做到基准统一、基准重合、互为基准，并实现一次安装加工多个表面。中心孔是工件加工统一的定位基准和检验基准，它自身质量非常重要，其准备工作也相对复杂，常常以支
综合应用教案 文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
《word综合应用》教学设计 【设计思想】 本节课的教学设计思路是：第一阶段，先进行游戏展示：棋盘和棋子。让学生观察讨论，在讨论中发现制作棋盘、棋子的要素。第二阶段，动手试一试，让学生按照所找出的绘制棋盘、棋子的要素进行制作。让学生在实践中体会制作象棋的方法。第三阶段，教师引导学生发现制作过程中一些细节问题。第四阶段，通过优秀作品展示与交流，激发学生的学习热情。本节课的设计，教师扮演指导者的角色，教师通过问题和任务引导学生，学生通过试探、讨论和自主学习等活动，了解制作中国象棋的要素，通过实践，学会制作棋盘和棋子，在制作过程中探究表格绘制、自选图形设置及审美能力培养。 【对象分析】 在知识准备方面，学生经过前面课程的学习，掌握了word的基本操作技能：表格制作、艺术字、文本框的制作、图形插入，但对于大部分学生来说，还没有真正地把学科知识和所掌握的基本技能应用到实际问题中，教师在教学过程中要注意引导学生去发现问题、提出问题、分析问题、解决问题。 【策略与方法】
本节课采用“以学生为中心”的教学策略，在教学方法上以问题教学和活动教学为主，同时采用自主探究、任务驱动、主体归纳等教学方法，依据“建构主义理论”让学生在活动中认识到象棋制作的要素以及制作技巧。 【课时安排】 1课时 【教学目标】 1．知识与技能：了解中国象棋的制作。巩固复习在表格制作、边框和底纹、自选图形及添加文字的方法与技巧，并能够选中文档中的多个不同对象，使其组合成一个对象。 2．过程与方法：逐步学会自主发现、自主探索的学习方法。学会在学习中反思、总结，调整自己的学习目标。 3．情感态度与价值观：学会综合运用信息技术的知识与技能解决实际问题，激发学习信息技术学科的兴趣。培养学生规划能力和审美情趣。【教学重难点】 重点：将表格制作、边框和底纹设置、自选图形及文字添加设置。 难点：1、棋子排列调整，以及文字、自选图形的方向、颜色设置。 2、规划能力和审美情趣的培养。
项目五典型零件的综合检测 任务一轴套类零件的综合检测 【课题名称】 轴类零件的综合检测 【授课班级】 09 高辅（ 2） 【授课教师】李红梅 【教学目标与要求】 一．知识目标 熟悉常用轴类零件技术测量的内容、步骤和注意事项。 二．能力目标 能够正确使用常用的测量工具准确测量工件的尺寸和形位误差，判断工件是否合格。 三．素质目标 培养学生严谨、认真、实事求是的工作作风，公正、准确、客观地测量工件。 四．教学要求 1.正确读懂图样中形位公差标注符号的含义。 2.能够正确地使用各种量具，并准确读值。 【教学重点】 正确使用量具，准确地读值。 【难点分析】 1.读懂图样，特别是形位公差的标注。 2.正确使用测量工具并准确读值。 【分析学生】 1.学生的识读能力较差，通过练习应能看懂图样，特别是形位公差标注的含义。 2.学生使用测量工具需要有个熟悉的过程，开始时可能测量不准，特别是会用力不当， 可能会造成测量误差。此外，游标卡尺自身的不准确也会造成误差的变化，所以应当教会学生如何正确使用、调整游标卡尺的精度。 【教学设计思路】 1.学生上课前，应事先做好预习，注重看懂图样，熟悉测量步骤和注意事项。 2.教师作必要的讲解，如测量的要领和安全操作规范。

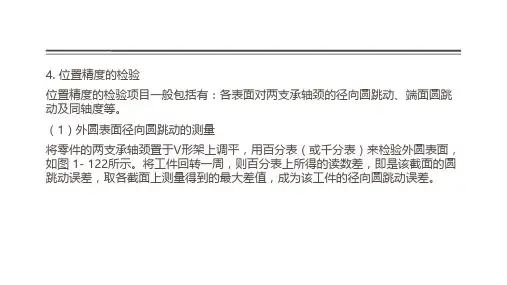

3.学生按要求进行测量并做好记录，教师巡视指导并解答问题。 4.教师总结。 【教学安排】 1学时 少讲多练，以练为主，在练习中锻炼提高。 【教学过程】 模 教学内容及教师活动学生活动 块 提 出学生按图纸加工了一批零件。 出示图纸和零问设问：这批零件合格吗？怎么判定？ 件，思考问题，明确题（由此引出本节课的学习任务：零件 本堂课的主题——的检测。） 零件的检测。 下发阶梯轴零件，布置任务：测量传动 轴，并评定各项目的合格性。同时下发传动 轴检测报告单。 一、分析零件图 请同学回答所示传动轴的结构组成，在外 时设计意图及理念 间 安 排 以出示图纸和 大零件作为开始，吸引 约同学的注意力，同时 2 为创设问题情境埋 分下伏笔。 钟本部分总体思 路：明确本堂课的学 习任务，下发传动轴 零件，激发学生的学 习兴趣，唤起他们的 求知欲。 径上有哪些尺寸需要测量，没有标注尺寸公差的数值有无要求，有多少形位公差要求等。 测量该轴的尺寸和形位误差值需要用哪 解 些量具？如何正确使用？ 二、尺寸测量 根据图纸上不同的精度要求，结合零件的大小选择合理的量具。 讲解使用游标卡尺和外径千分尺的测 决 量步骤和注意事项。（教师示范） 量具校对、不可过度用力、读数要正确（注意半刻度线）。 教师巡回指导！及时处理问题 学生观察传动 轴零件和图纸，分析 零件的结构、尺寸精 度要求以及形位公差 要求。 要求学生观察 零件实体，选择合理 的量具。 学生相互合作， 测量三个外径项目， 二个长度尺寸项目。 （各测五个值） 检查学生的识图 能力大 约 32 分 给学生提供实钟 践的机会，通过分组 培养学生的团结协 作的精神，充分体现 学生为主体的理念。 充分体验学生 在“做中学”，教师 在“做中教”的愉快
数控机床轴类零件加工工 艺分析 Prepared on 22 November 2020
X X X学院 毕业 设计 任务书 论文 机械工程系数控技术专业 XX 班 毕业设计 题目 数控机床轴类零件加工工艺分析论文 专题题目 数控机床轴类零件加工工艺分析 发题日期：2010年11月15日设计、论文自2010年11月20日完成期限：至2010年月日答辩日期：2010年月日 学生姓名： 指导教师： 系主任：
毕业设计版权使用授权书 本人完全了解云南机电职业技术学院关于收集、保存、使用毕业设计的规定，同意如下各项内容：按照学校要求提交毕业设计的印刷本和电子版本；学校有权保存毕业设计的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存毕业设计；学校有权提供目录检索以及提供本
毕业设计全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交毕业设计的复印件和电子版；在不以赢利为目的的前提下，学校可以适当复制毕业设计的部分或全部内容用于学术活动。 作者签名： 年月日 作者签名： 年月日 摘要 世界制造业转移，中国正逐步成为世界加工厂。美国、德国、韩国等国家已经进入发展的高技术密集时代与微电子时代，钢铁、机械、化工等重化工业发展中期。 由于数控机床综合应用了电子计算机、自动控制、伺服系统、精密检测与新型机械结构等方面的技术成果，具有高的高柔性、高精度与高度自动化的特点，因此，采用数控加工手段，解决了机械制造中常规加工技术难以解决甚至无法解决的单件、小批量，特别是复杂型面零件的加工，应用数控加工技术是机械制造业的一次技术革命，使机械制造的发展进入了一个新的阶段，提高了机械制造业的制造水平，为社会提供高质量，多品种及高可靠性的机械产品。 本次设计主要是对数控加工工艺进行分析与具体零件图的加工，首先对数控加工技术进行了简单的介绍，然后根据零件图进行数控加工分析。第一，根据本零件材料的加工工序、切削用量以及其他相关因素选用刀具及
典型轴类零件加工工艺分 析 Revised final draft November 26, 2020
阶梯轴加工工艺过程分析 图6—34为减速箱传动轴工作图样。表6—13为该轴加工工艺过程。生产批量为小批生产。材料为45热轧圆钢。零件需调质。 （一）结构及技术条件分析该轴为没有中心通孔的多阶梯轴。根据该零件工作图，其轴颈M、N，外圆P,Q及轴肩G、H、I有较高的尺寸精度和形状位置精度，并有较小的表面粗糙度值，该轴有调质热处理要求。（二）加工工艺过程分析1．确定主要表面加工方法和加工方案。 传动轴大多是回转表面，主要是采用车削和外圆磨削。由于该轴主要表面M,N,P,Q的公差等级较高（IT6），表面粗糙度值较小（μm），最终加工应采用磨削。其加工方案可参考表3-14。 2．划分加工阶段 该轴加工划分为三个加工阶段，即粗车（粗车外圆、钻中心孔），半精车（半精车各处外圆、台肩和修研中心孔等），粗精磨各处外圆。各加工阶段大致以热处理为界。 3．选择定位基准 轴类零件的定位基面，最常用的是两中心孔。因为轴类零件各外圆表面、螺纹表面的同轴度及端面对轴线的垂直度是相互位置精度的主要项目，而这些表面的设计基准一般都是轴的中心线，采用两中心孔定位就能符合基准重合原则。而且由于多数工序都采用中心孔作为定位基面，能最大限度地加工出多个外圆和端面，这也符合基准统一原则。但下列情况不能用两中心孔作为定位基面：（1）粗加工外圆时，为提高工件刚度，则采用轴外圆表面为定位基面，或以外圆和中心孔同作定位基面，即一夹一顶。（2）当轴为通孔零件时，在加工过程中，作为定位基面的中心孔因钻出通孔而消失。为了在通孔加工后还能用中心孔作为定位基面，工艺上常采用三种方法。 ①当中心通孔直径较小时，可直接在孔口倒出宽度不大于2mm的60o内锥面来代替中心孔； ②当轴有圆柱孔时，可采用图6—35a所示的锥堵，取1∶500锥度；当轴孔锥度较小时，取锥堵锥度与工件两端定位孔锥度相同；
轴类零件加工工艺设计毕业论文 目录 第1章前言 (1) 第2章工艺方案分析 (2) 2.1 零件图 (2) 2.2 零件图分析 (2) 2.3 确定加工方法 (2) 2.4 确定加工方案 (2) 第3章工件的装夹 (4) 3.1 定位基准的选择 (4) 3.2 定位基准选择的原则 (4) 3.3 确定零件的定位基准 (4) 3.4 装夹方式的选择 (4) 3.5 数控车床常用的装夹方式 (4) 3.6 确定合理的装夹方式 (5) 第4章刀具及切削用量 (6) 4.1 选择数控刀具的原则 (6) 4.2 选择数控车削用刀具 (6) 4.3 设置刀点和换刀点 (6) 4.4 确定切削用量 (7) 第5章典型轴类零件的加工 (9) 5.1 轴类零件加工工艺分析 (9) 5.1.1技术要求 (9) 5.1.2毛坯选择 (9) 5.1.3定位基准选择 (9) 5.1.4轴类零件的预备加工 (9) 5.1.5 热处理工序 (10)
5.1.6加工工序的划分 (10) 5.1.7加工顺序 (10) 5.1.8走刀路线和对刀点选择 (11) 5.2 典型轴类零件加工工艺 (11) 5.2.1确定加工顺序及进给路线 (11) 5.2.2选择刀具 (11) 5.2.3选择切削用量 (11) 5.3 加工坐标系设置 (13) 5.3.1建立工件坐标系 (13) 5.3.2试切法对刀 (13) 5.3.3选择切削用量 (14) 5.4 手工编程 (15) 第6章结束语 (18) 第7章致谢词 (19) 参考文献 (20)
第1章前言 在机械加工工艺教学中，机械制造专业学生及数控技术专业学生都要学习数控车床操作技术。让学生了解相关工种的先进技术，同时培养工作岗位的前瞻性；在讲授数控知识的同时，必须要求学生掌握基本的机械加工工艺，增强系统意识，理解手动操作与自动操作之间的联系，真正把学生培养成为适应各种工作环境和岗位的多面手。数控车工基础工艺理论及技能有机融合，包括夹具的使用、量具的识读和使用、刃具的刃磨及使用、基准定位等，分类叙述了车床操作、数控车床自动编程仿真操作、数控车床编程与操作的初、中级容。以机械加工中车工工艺学与数控车床技能训练密切结合为主线，常用量具识读及工件测量、刀具及安装、工件定位与安装、金属切削过程及精加工，较清晰地展示了数控车工必须掌握的知识和技能的训练途径。对涉及与数控专业相关的基础知识、专业计算，都进行了有针对性的论述，目的在于塑造理论充实、技能扎实的专业技能型人才。 本文以与切削用量的选择，工件的定位装夹，加工顺序和典型零件为例，结合数控加工的特点，分别进行工艺方案分析，机床的选择，刀具加工路线的确定，数控程序的编制，最终形成可以指导生产的工艺文件。在整个工艺过程的设计过程中，要通过分析，确定最佳的工艺方案，使得零件的加工成本最低，合理的选用定位夹紧方式，使得零件加工方便、定位精准、刚性好，合理选用刀具和切削参数，使得零件的加工在保证零件精度的情况下，加工效率最高、刀具消耗最低。最终形成的工艺文件要完整，并能指导实际生产。
Word基本操作---文字编辑和页面设置教学设想:通过两个课堂练习，介绍Word软件中文字编辑操作和页面设置。 教学目标:认知目标：1、了解Word软件的操作界面，掌握菜单命令的选择。 2、了解Word中字体的概念，掌握文字编辑方法。 3、了解Word中段落的概念，掌握页面设置方法。 4、尝试在Word文档中插入艺术字和图片。 能力目标：通过课堂练习，使学生回忆Word常用操作并进行练习。 教学重点：对操作练习要求的正确理解，了解Word软件的基础知识。 教学难点:学生对于习题的下载、安装不熟练，对题目的理解模糊。 【教学方法】 演示法、观察法、任务驱动法 本课重实际操作的准确性和熟练性。难点在于对题目要求的准确理解并选择适当的操作步骤，检验自己操作是否正确。 【学法指导】 对于学法指导，主要是（1）在老师的提示下，让学生自己分析问题、解决问题的能力。（2）学生通过练习完成指定的任务，强调对题目要求或考核目标的正确理解。在上课的过程中，要引导学生自己理解习题的要求，不能老师说一步做一步，老师不说自己就不能做。 导言： 教师边演示边进行讲解：同学们！现在让我们来看字处理软件
word2000在实际生活中的应用，如（报纸、书籍、板报）。偏重介绍文字编辑和页面设置方面的知识。 这节课，我们来进一步学习：字处理软件Word——编辑文字、设置页面。 新授课： 1、WORD字处理软件功能 教师边演示边进行讲解：同学们！Word字处理软件不仅可以让我们快捷方便地输入和编写文字，而且可以让我们对文档方便快捷的进行各种编辑和设置。 通过观察后你认为Word2000有哪些主要功能？生……？？ 老师小结：Word具有对文章进行编辑、修改、设置、插入、排版、打印等功能。 今天我们学习Word的主要目的是让大家进一步了解Word的字处理功能。 2、演示教学word3练习 打开WORD文件夹下的weiruan.doc文件，完成下列操作： 1.将文章中所有的“Microsoft”替换为“微软” 2.将页面设置为B5，左边距1.5厘米，右边距1.2厘米 3.在文章右上角插入横排文本框，并输入文字：正当竞争有利于IT 发展！ 3、演示教学word4练习 1、将word文件夹下的n1.doc中全文字体设为宋体、四号字；添加
轴类零件的自动检测装置设计 徐莹1易琨2 1重庆工商大学2嘉陵)本田发动机公司 摘要:设计了一套轴类零件的自动检测装置,该装置能检测轴类零件的直径、圆度和圆跳动。本装置的测量方法为3S90b,且为定点测量,可同时对三个截面进行测量。介绍了总体方案设计、部件设计和软件设计。 关键词:轴类零件,自动检测,部件设计,摩擦驱动,界面 Design of Automatic Checkout Equipment Used for Axle Part X u Ying Yi Kun Abstr act:A suit of the automatic checkou t equip ment used for the axle parts is desig ned.The equip ment can check automat2 ically the diameter,circle degree and circle jumpiness.The3S90b measure metho d is used for the equipment and the measure points are fixed,the equipment can measure parameters i n three sections at the same time.The project design in the g eneral,as2 semblies design and software design are mainly presen ted. Keywor ds:axle part,automatic checkout,assemblies design,rubbing drive,interface 1引言 本仪器检测的轴类零件为某部件的传动轴。该零件的轴上有一些螺旋槽和通孔;其长径比较大,长度一般为300~500mm,直径为15~30mm。在部件装配中,它要和孔接触且配合精度要求较高,故该零件的尺寸精度、圆度和圆跳动均要求较高。另外,零件的外圆磨削加工是在无心外圆磨床上进行的,采用贯穿磨削法,每分钟大约加工6~10件,所以要求检测方法简单、高效。 由于缺乏合适的专用检测设备,工厂里工件尺寸精度与形位精度的检测不是由工人通过测量器具手工完成,就是采用价格昂贵的通用量仪进行测量。对前者,当工件批量比较大时,需要花大量的人力、物力和时间,且人为误差大;对后者,其仪器调整过程繁琐,测量时间长,效率低。此外由于通用量仪大多属于计量型仪器,对环境和操作人员要求高,故不适用于生产现场。因此,有必要研制一套使用范围广、测量成本低的自动检测装置。 2原始测量方法 211圆度的测量 测量圆度的方法有单点法、二点法、三点法与坐标法,本设计采用的是三点法。三点法是对被测实际轮廓在两个固定测量支承和一个可在测量方向上移动的测头之间所进行的测量。测头位于固定测量支承夹角(A或180b-A)之外的,称为顶式三点测量,如图1a、图1b、图1c、图1d所示;测头位于固定测量支承夹角(A或180b-A)之内的,称为鞍式三点测量,如图1e、图1f所示,我们采用的是图1a 方式。 图1三点法测量圆度 212径向圆跳动的测量 根据GB1958)80的有关规定,圆跳动的检测方法有三类,即用同心套、V形块和两顶尖,本设计采用V形块。当圆跳动\0101mm时,采用此法较为得当。而精度较高时用这种方法,其检测精度要受V形块精度和实际基准要素形状误差的综合影响。 3装置的总体设计及其主要部件的功用 装置的总体设计如图2所示,由图可看出本装置主要由工件传送装置、工件装夹装置、测量装置和工件驱动装置四部分组成。 311工件传送装置 工件传送装置的作用是将被测工件自动地从其堆放位置输送到工件装夹装置中的V形块上,它包括上料装置、皮带传送装置和送料装置三部分。 83 2005年第39卷l5 收稿日期:2004年8月
一、轴类零件是机器中经常遇到的典型零件之一。它主要用来支承传动零部件，传递扭矩 和承受载荷。轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。 轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。 轴用轴承支承，与轴承配合的轴段称为轴颈。轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项： (一)尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高 （IT5～IT7）。装配传动件的轴颈尺寸精度一般要求较低（IT6～IT9）。 (二)几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的 圆度、圆柱度等，一般应将其公差限制在尺寸公差范围内。对精度要求较高的内外圆表面，应在图纸上标注其允许偏差。 (三)相互位置精度轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定 的。通常应保证装配传动件的轴颈对支承轴颈的同轴度要求，否则会影响传动件（齿轮等）的传动精度，并产生噪声。普通精度的轴，其配合轴段对支承轴颈的径向跳动一般为0.01～0.03mm，高精度轴（如主轴）通常为0.001～0.005mm。 (四)表面粗糙度一般与传动件相配合的轴径表面粗糙度为Ra2.5～0.63μm，与轴承相 配合的支承轴径的表面粗糙度为Ra0.63～0.16μm。 一、概述 (一)、轴类零件的功用与结构特点 1、功用：为支承传动零件（齿轮、皮带轮等）、传动扭矩、承受载荷，以及保证装在主轴上的工件或刀具具有一定的回转精度。 2、2、分类：轴类零件按其结构形状的特点，可分为光轴、阶梯轴、空心 轴和异形轴（包括曲轴、凸轮轴和偏心轴等）四类。
