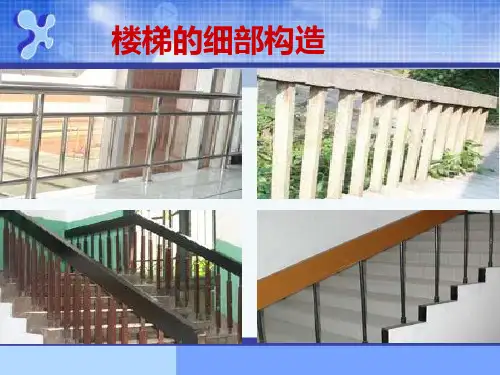

楼梯细部构造

也可用大理石、预制水磨石板或木材贴面制成。 • 常见扶手类型如图所示。
扶手的类型
扶手的类型
扶手与墙、柱的连接构造
踏步面层及防滑处理
1.楼梯踏步面层
• 楼梯的踏步面层应便于行走，耐磨、防滑，便于清洁 ，同时要求美观。
• 踏步面层的材料，视装修要求而定，常与门厅或走道 的楼地面面层材料一致，常用的有水泥砂浆、水磨石 、大理石、地砖和缸砖等。
～50mm×3mm～6mm，钢管Ф20mm～Ф50mm。 2、在儿童活动的场所
如幼儿园、住宅等建筑，为防止儿童穿过栏杆空挡发生危险事 故，栏杆垂直杆件间净距不应大于110mm，且不能采取易于攀登的 花饰。
3、栏杆与楼梯段连接方法 (1) 埋铁件焊接 ：即将栏杆的立杆与楼梯段中预埋的钢板或 套管焊接在一起；如图a)、f)所示 (2) 预留孔洞插接 ：即将栏杆的立杆端部做成开脚或倒刺插 入楼梯段预留的孔洞，用水泥砂浆或细石混凝土填实；如图b) 、c)、 e)所示 (3) 螺栓连接： 用螺栓将栏杆固定在梯段上，固定方法有若 干种，如用板底螺帽栓紧贯穿踏板的栏杆等。如图d) 所示
楼梯扶手高度位置
（一）
（二）
空花栏杆 栏板构造
（四） (三) 组合 扶手构造 式栏板
（一）空花栏杆
空花栏杆多用方钢、圆钢、扁钢等型材焊接或铆接成各种图案， 既起防护作用，又有一定的装饰效果。如图所示。
1、常用栏杆断面尺寸为； 圆钢Ф16mm—Ф25mm，方钢15mm×15mm～25mm×25mm,扁钢30mm
栏杆、栏板和扶手的构造
•栏杆是布置在楼梯梯段和平台边缘处有一定安全保障度的围护 构件。栏杆或栏板顶部供人们行走倚扶用的连续构件，称为扶手 。 •扶手高度是指踏面宽度中点至扶手面的竖向高度，一般高度为9 00mm。供儿童使用的扶手高度为600mm，室外楼梯栏杆、扶手高 度应不小于1100mm。 •栏杆、扶手在设计、施工时应考虑坚固、安全、适用、美观。

房屋建筑学
1. 室外台阶 室外台阶由平台和踏步组成。 台阶应等建筑物主体工程完成后再进行施工， 并与主体结构之间留出约10mm的沉降缝。 台阶由面层、垫层、基层等组成，面层应采 用水泥砂浆、混凝土、水磨石、缸砖、天然石材 等耐气候作用的材料。
房屋建筑学
平台表面应比室内 地面标高 略低
房屋建筑学
2. 坡道 坡道分为行车坡道和轮椅坡道，行车坡道又 分为普通坡道和回车坡道。 考虑人在坡道上行走时的安全，坡道的坡度 受面层做法的限制：光滑面层坡道不大于1∶12， 粗糙面层坡道不大于1∶6，带防滑齿坡道不大于 1∶4 坡道的构造与台阶基本相同，垫层的强度和 厚度应根据坡道上的荷载来确定，季节冰冻地区
顶层楼梯因为 只有向下行一 个方向，所以 不会出现剖切 线。
房屋建筑学
楼梯设计
已知：某三层办公楼，室内外高差为600mm， 二、三层人数均为270人，设两部等宽的楼梯， 该建筑耐火等级为二级（梯段宽度每百人 0.75m 且不小于1.1m），层高3m，一层平台 下供人通行，平台梁高0.3m，扶手宽70mm， 请设计该楼梯。
9.最后确定楼梯间的开间和进深尺寸 10.画出平面、剖面图
房屋建筑学
栏杆、栏板 楼梯的栏杆、栏板是防护措施，应安全、坚固、
耐久，同时造型应美观。 栏杆(板)做法有空花栏杆、实心栏板和组合式
栏杆三种。 扶手
扶手位于栏杆顶部，是供人们上下楼梯倚扶之 用。扶手一般多用硬木制作，也有金属扶手、塑料 扶手等，按构造划分有空花栏杆扶手、栏板扶手和 靠墙扶手等
房屋建筑学
房屋建筑学
栏杆与楼梯段的连接方式： 栏杆与楼梯段上的预埋件焊接 栏杆插入楼梯段上的预留洞中，用细石混凝土、
水泥砂浆或螺栓固定 在踏步侧面预留孔洞或预埋铁件进行连接

1.预制踏步 预制踏步的断面形式有一字形、L形和三 角形等。
。
一字形踏步只有踏板没有踢板，拼装后漏空、轻 巧，也可用砖补砌踢板。
L形踏步可将踢板朝上搁置，称为正置；也可将 踢板朝下搁置，称为倒置。
三角形踏步有实心和空心两种。拼装后ห้องสมุดไป่ตู้面平整。
2.预制踏步的支承形式 预制踏步的支承形式主要有梁承式、墙承式和 悬挑式三种。 （1）梁承式：指预制踏步支承在梯梁上，而梯 梁支承在平台梁上。 A、梯梁的形式：有矩形、L形和锯齿形。 三角形踏步一般采用矩形梯梁，楼梯为暗步时， 可采用L形梯梁。L形和一字形踏步应采用锯齿形梯 梁。
制成一个构件，形成带梁的平台板，一般采用槽形板； 也可将平台梁和平台板分开预制，平台板可用一般楼 板。
2.楼梯段：有板式和梁式两种。 板式梯段，上面为明步，底面平整，结构形 式有实心和空心两种。空心板有纵向和横向抽孔 两种，纵向抽孔厚度较大，横向抽孔孔型可以是 圆形或三角形的。 梁式梯段：梯段两侧有梁，梁板制成一个整 体，一般在梁中间作三角形踏步形成槽板式梯段。 有实心、空心和折板式三种。
4.大型构件装 配式楼梯
这种装配式 楼梯是将整个 梯段和平台组 合在一起预制 成一个构件。 有板式和梁式 两种类型。
三、楼梯细部构造
（一）踏步表面处理 1.踏步面层：面层材料应根据建筑装修标准选
择。标准较高时，可用大理石板或预制彩色水磨石 板铺贴；一般标准可做普通水磨石面层；标准较低 时，可用水泥砂浆面层。缸砖面层可用于较高标准 的室外楼梯面层。
儿童活动的场所，栏杆垂直杆件间的净距不应大于110mm， 且不应采用易攀登的花饰。
栏板材料如钢筋混凝土、砖、钢丝网水泥板、胶合板、各 种塑料贴面复合板、玻璃钢、铝合金板材等。 组合式栏杆是将空花栏杆与栏板组合而成的一种栏杆形式。

学生公寓细部构造,楼梯,外墙认知
学生公寓的细部构造和楼梯、外墙认知如下:
1. 学生公寓细部构造:
- 墙面：学生公寓的外墙通常采用涂料或面砖等材料进行装饰，内墙则采用涂料、墙纸或板材等材料进行装饰。

- 地面：地面材料包括木地板、瓷砖、大理石等，可以选择不同的颜色和材料组合来营造不同的效果。

- 吊顶：吊顶可以使用石膏板、木板、金属等材料，根据实际情况进行设计。

- 门窗：门窗材料包括铝合金、塑钢、实木等，门扇类型可以选择木门、防盗门等，窗户则可以选择铝合金、塑钢等材质。

2. 楼梯:
- 楼梯梯段：楼梯梯段通常由踏步、扶手和栏杆组成，踏步材质可以选择木地板、瓷砖、石材等。

- 楼梯扶手：楼梯扶手起到支撑和美观的作用，可以选择木材、金属等材料。

- 楼梯栏杆：楼梯栏杆可以起到防护的作用，材料可以选择木材、金属等。

3. 外墙认知:
- 外墙材料：学生公寓的外墙材料可以选择涂料、面砖、石材等，不同材料的优缺点不同，需要根据实际情况进行选择。

- 外墙装饰：外墙装饰可以根据不同的建筑风格和客户需求进行
设计，常见的装饰方式包括腰线、外墙砖、石材等。

- 外墙防水：外墙防水是外墙设计中的重要一环，需要考虑到雨水天气等因素，选择适合的防水涂层等材料。
