Cpu风扇供电针脚的定义

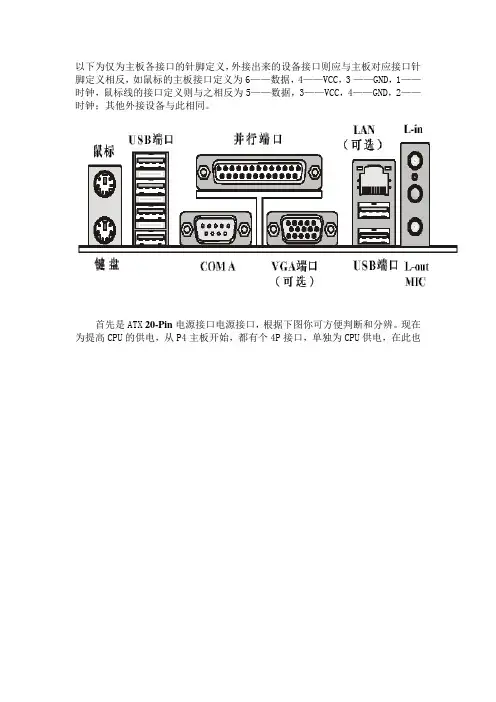

以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3 ——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过****模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

23. REQ[4:0]# •
這些訊號由CPU接到NB（北橋），當總線擁有者開始一個新 的交易時，由它來定義交易的命令。
23. RESET# •
I
Reset（重置訊號）
當Reset為High時CPU內部被重置到一個已知的狀態並且開 始從位址0FFFFFFF0H讀取重置後的第一個指令。CPU內部 的TLB（位址轉換參考暫存器）、BTB（分歧位址暫存器） 以及SDC（區段位址轉換快取記憶體）當重置發生時內部資 料全部都變成無效。 I Response Status（響應狀態）
7.) FERR# (浮點運算錯誤)： 此PIN為一輸出訊號，當CPU內部浮點運算器發生一個Non-Masked Floating Point Error (不遮蔽的浮點運算錯誤) 時，FERR#會被CPU驅 動為LOW。 FERR#的功能與Intel387 Math Coprocessor ( 術學輔助處理器 ) 的 ERROR#訊號相同，為與DOS應用程式相容且提供DOS系統報告浮點 運算錯誤相同的模式。 動作說明 : 一 . Type : output 二 . Normal Voltage Status : High (1.5 V ) 三 . High Min Level : 0.8 V 四 . High Man Level : 1.2 V
當CPU的溫度傳感器偵測到CPU的溫度超過它設定的最高度 溫度時，這個訊號將會變Low，相應的CPU的溫度控制電路 就會動作。 I Power Good（電源OK）
22. PWRGOOD •
這個訊號通常由ICH（南橋）發給CPU，來告訴CPU電源已 OK，若這個訊號沒有供到CPU，CPU將不能動作。 I/O Command Request（命令請求）

3针风扇也可以实现转速控制：主板上的温控电路会感知CPU附近区域（注意！是附近）的温度，当温度达到一定范围时，主板芯片组会根据设定好的参数改变供给风扇的电压，从而改变转速。但这种方式比较被动，首先它的信息来自于主板上的温控电路，在信号来源上不能反映实时、准确的信息，其次，这种方式要预先在BIOS中设置相关的参数，实现起来比较繁琐，且不能做到精确控制，只能在若干个大档位之间切换，最后主板相应的调压电路设计比较复杂，而且还会受到芯片组的影响。
两者的不同：
1 3针的温度采集点在CPU附近，主板上。4针的采集点在CPU内部
2 3针只能按照BIOS中几个设定的温度档位调整，且多数不可手动设定，与温度不同步。4针通过脉宽控制电路实时调整，无极变速，与温度同步
3 3针控制需依赖及主板芯片组。4针不需要，不受芯片组状态影响
二者可以通用吗？可以
4针接口的定义如下：1 地线 2 12V供电 3 转速检测 4 转速调节。3针接口与4针前三个完全相同，所以4针接口向下兼容，一般有防呆设计也不会差错位置，而且BIOS会自动探测风扇类型，选择适合的速度控制方式，有些BIOS则需要手动调整是脉宽控制（PWM）还是电压/电流控制，这点需要注意。
现在火星的各种表现就不难理解了，有的效果好，是因为CPU发热与BIOS温度档位设定，主板温控电路设计，芯片组状态配合的都较好。有人说不能调速，其实是因为BIOS温度档位设定太宽泛，即使温度变化相对来说比较大，转速也不变。有人认为温度合理，但噪音大，也是同理。总之，火星9、或者所有3针可调速风扇的表现，都与CPU发热量、温度、BIOS温度档位设定，主板温控电路设计，芯片组状态的相互协调有关，缺一不可！
可是这样还不完美，随着小u发热量越来越高，风扇工作越发卖力，噪音也越来越让人难以忍受。可大多时候，小u并不会满负荷，也不需要风扇全力的工作，于是又出现了4针，一种聪明的风扇。多出来的那个针脚，就是为了随时接受转速调整信息的。

那么此三极管在一个周期内就有一半时间处于导通状态。
通过此三极管在一个周期内的导通时间长短，我们很容易实现对风扇转速的控制。
如果PWM的方波脉冲信号的占空比可以做到多种级别，那么风扇的转速也可以做到
多种级别。
以上就是最简单的PWM智能温控风扇的原理，其中很多地方都简化了，在实际中，
不是一个三极管这么简单，还有一个另外的电路和芯片负责此音根本让人无法
忍受。传统的温控风扇是利用风扇轴承附近的测温探头侦测风扇的进风口温度，
从而对风扇的转速进行调节。这种温控虽然解决了一定的问题，但是存在着
精度粗糙，而且温控的转速只能做到高速低速两极变速。
PWM是脉宽调制电路的简称，它本身并不是一个新技术，在工业控制，单片机
了CPU功率的飙升。尤其是第一个走进90纳米的Intel。更高的功率，就需要更
好的散热设备。Intel为了对付prescott核心，开始从多方面加强散热，比如
38度机箱，比如BTX，比如9CM风扇的主流应用，其中PWM技术，是最重要的技术
之一。
Intel对散热器的评定标准非常严格，其最恶劣的环境条件在普通应用中很难
主板是不是真的具有PWM功能，或者其功能是否有故障，甚至可以用来作为真假
盒包散热器的参考判断标准。
3.PWM 智能温控风扇的简单原理。
在具有PWM功能的主板上，除了原先的测温电路之外，多了一个PWM的控制芯片，
他的作用是根据测温电路测得的CPU温度，发出不同占空比的PWM脉冲信号。
这个脉冲是一种方波，在一个周期内，此方波信号的高电平时段占整个周期的比例，
降低了运转的噪音。而设计的最高转速，四千多转，只有在CPU温度接近极限温度，
