pc电源电脑电源接口定义及功能介绍

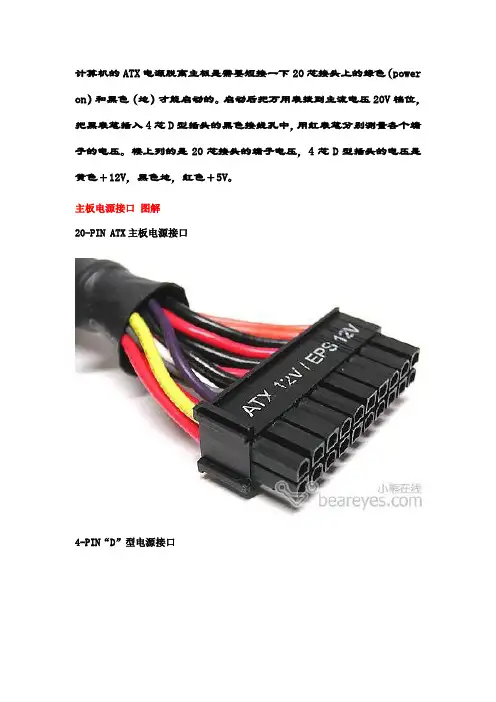

计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。

启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。

楼上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。

主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看:编号输出电压编号输出电压1 3.3V11 3.3V2 3.3V12-12V3地13地45V14PS-ON 5地15地65V16地7地17地8PW+OK18-5V95V-SB195V 1012V205V在电源上看编号输出电压编号输出电压205V1012V 195V95V-SB 18-5V8PW+OK 17地7地16地65V15地5地14PS-ON45V13地3地12-12V2 3.3V11 3.3V1 3.3V可用万用电表分别测量另附：24 PIN ATX电源电压对照表百度有人说CPU供电4P接口可以和20P接口一起接在24P主板接口上，本人没试过，但根据理论试不可以的，如果你相信的话可以试试，后果是很严重的……ATX电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。

而在AT/PSII电源上没有这一路输出。

以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU 的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。

+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。

+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。

电脑A T电源接口定义详解Final revision by standardization team on December 10, 2020.电脑ATX电源接口定义详解红线框起来的是新24P增加的接口面对安全扣，左4（COM）——右4短接（PS_ON#），开启电源（空载）。

电源输出导线有这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。

健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。

黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。

+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。

+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。

当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。

偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。

目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。

蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。

红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。

目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。

只是在最新的Intel ATX12V 版本加强了+5V的供电能力，加强双核CPU的供电。

它的电源质量的好坏，直接关系着计算机的系统稳定性。

白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。

电脑电源接‎口定义‎对于不同‎定位的电源‎，它的输出‎导线的数量‎有所不同，‎但都离不开‎花花绿绿的‎这9种颜色‎：黄、红、‎橙、紫、蓝‎、白、灰、‎绿、黑。

健‎全的PC电‎源中都具备‎这9种颜色‎的导线（目‎前主流电源‎都省去了白‎线）‎黄色：‎＋12V‎黄色‎的线路在电‎源中应该是‎数量较多的‎一种，随着‎加入了CP‎U和PCI‎-E显卡供‎电成分，+‎12V的作‎用在电源里‎举足轻重。

‎+‎12V一直‎以来硬盘、‎光驱、软驱‎的主轴电机‎和寻道电机‎提供电源，‎及为ISA‎插槽提供工‎作电压和串‎口设备等电‎路逻辑信号‎电平。

+1‎2V的电压‎输出不正常‎时，常会造‎成硬盘、光‎驱、软驱的‎读盘性能不‎稳定。

当电‎压偏低时，‎表现为光驱‎挑盘严重，‎硬盘的逻辑‎坏道增加，‎经常出现坏‎道，系统容‎易死机，无‎法正常使用‎。

偏高时，‎光驱的转速‎过高，容易‎出现失控现‎象，较易出‎现炸盘现象‎，硬盘表现‎为失速，飞‎转。

目前，‎如果+12‎V供电短缺‎直接会影响‎P CI-E‎显卡性能，‎并且影响到‎C PU，直‎接造成死机‎。

‎蓝色：－1‎2V‎-12V‎的电压是为‎串口提供逻‎辑判断电平‎，需要电流‎不大，一般‎在1A以下‎，即使电压‎偏差过大，‎也不会造成‎故障，因为‎逻辑电平的‎0电平从-‎3V到-1‎5V，有很‎宽的范围。

‎红‎色：＋5V‎‎＋5V导线‎数量与黄色‎导线相当，‎＋5V电源‎是提供给C‎P U和PC‎I、AGP‎、ISA 等‎集成电路的‎工作电压，‎是电脑中主‎要的工作电‎源。

目前，‎C PU都使‎用了+12‎V和+5V‎的混合供电‎，对于它的‎要求已经没‎有以前那么‎高。

只是在‎最新的In‎t el A‎T X12V‎2.2版‎本加强了+‎5V的供电‎能力，加强‎双核CPU‎的供电。

它‎的电源质量‎的好坏，直‎接关系着计‎算机的系统‎稳定性。

‎白色‎：－5V‎目前‎市售电源中‎很少有带白‎色导线的，‎白色-5V‎也是为逻辑‎电路提供判‎断电平的，‎需要电流很‎小，一般不‎会影响系统‎正常工作，‎基本是可有‎可无。

了解电脑主板的各种接口及功能电脑主板是电子设备中的核心组成部分，连接并支持各种硬件设备的正常运行。

了解电脑主板的各种接口及功能对于熟悉电脑内部结构以及维修和升级电脑都非常重要。

本文将介绍常见的电脑主板接口及功能。

一、电源连接接口电脑主板上最重要的接口之一是电源连接接口。

主板上会有一个或多个电源插口，用于接入电脑电源供应器。

常见的主板电源接口有20针和24针两种。

这些接口用于提供电源给主板和其他硬件设备。

二、处理器插槽处理器是电脑主板的核心组件，负责执行各种计算任务。

主板上会有不同类型的处理器插槽，如Intel的LGA插槽和AMD的AM系列插槽。

这些插槽用于安装CPU并与主板上的其他电路链接。

三、内存插槽内存是用于临时存储数据的电子设备，对于电脑系统的性能至关重要。

主板上通常会有多个内存插槽，用于安装内存模块。

常见的内存插槽类型有DIMM和SODIMM，具体插槽类型会根据主板和内存的型号而有所不同。

四、扩展插槽主板上的扩展插槽用于连接额外的硬件设备，如显卡、声卡、无线网卡等。

常见的扩展插槽有PCIe插槽和PCI插槽。

这些插槽通过总线进行数据传输，扩展了电脑的功能和性能。

五、SATA接口SATA接口用于连接硬盘驱动器、光驱和固态硬盘等存储设备。

主板上通常会有多个SATA接口，可以同时连接多个设备。

SATA接口提供了高速数据传输和稳定的连接。

六、USB接口USB接口是电脑中最常用的外部设备连接接口之一。

主板上通常会有多个USB接口，用于连接鼠标、键盘、打印机、摄像头等外部设备。

USB接口具有热插拔和快速传输的特点，方便用户使用各种外部设备。

七、以太网接口以太网接口用于连接电脑和网络，实现网络通信功能。

主板上会有一个或多个以太网接口，可通过网线连接局域网或互联网。

以太网接口支持高速数据传输，使得电脑能够进行网络浏览和在线娱乐。

八、音频接口音频接口用于连接扬声器、麦克风和耳机等音频设备。

主板上会有多个音频接口，用于传输音频信号。

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

电源是主机的心脏，为电脑的稳定工作源源不断提供能量。

主要聊一下每个电源上都具有的输出导线。

对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。

健全的PC电源中都具备这9种颜色的导线(目前主流电源都省去了白线)，它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。

电脑电源20针接口，电源24针接口黄色：+12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。

+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。

+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。

当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。

偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。

目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。

蓝色：-12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。

红色：+5V+5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。

目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。

只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。

它的电源质量的好坏，直接关系着计算机的系统稳定性。

白色：-5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。

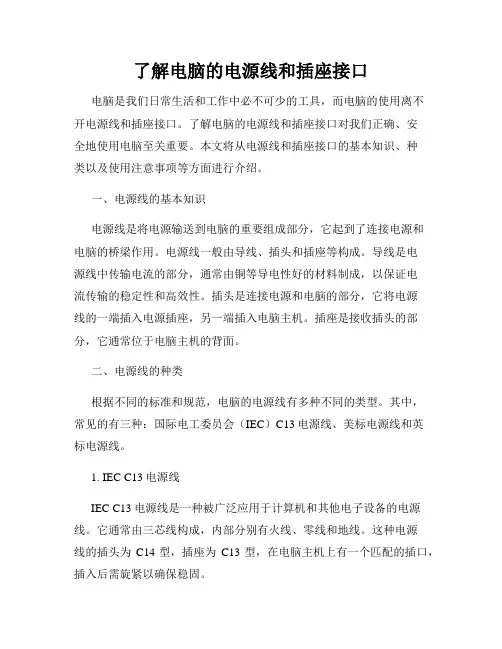

了解电脑的电源线和插座接口电脑是我们日常生活和工作中必不可少的工具，而电脑的使用离不开电源线和插座接口。

了解电脑的电源线和插座接口对我们正确、安全地使用电脑至关重要。

本文将从电源线和插座接口的基本知识、种类以及使用注意事项等方面进行介绍。

一、电源线的基本知识电源线是将电源输送到电脑的重要组成部分，它起到了连接电源和电脑的桥梁作用。

电源线一般由导线、插头和插座等构成。

导线是电源线中传输电流的部分，通常由铜等导电性好的材料制成，以保证电流传输的稳定性和高效性。

插头是连接电源和电脑的部分，它将电源线的一端插入电源插座，另一端插入电脑主机。

插座是接收插头的部分，它通常位于电脑主机的背面。

二、电源线的种类根据不同的标准和规范，电脑的电源线有多种不同的类型。

其中，常见的有三种：国际电工委员会（IEC）C13电源线、美标电源线和英标电源线。

1. IEC C13电源线IEC C13电源线是一种被广泛应用于计算机和其他电子设备的电源线。

它通常由三芯线构成，内部分别有火线、零线和地线。

这种电源线的插头为C14型，插座为C13型，在电脑主机上有一个匹配的插口，插入后需旋紧以确保稳固。

2. 美标电源线美标电源线是用于美国市场的一种电源线，也被称为NEMA电源线。

它通常由三芯线构成，内部分别有火线、零线和地线。

这种电源线的插头和插座遵循美国电气制造商协会（NEMA）的标准，插头插座之间通过插槽和齿轮固定。

3. 英标电源线英标电源线是用于英国市场的一种电源线，也被称为BS电源线。

它通常由三芯线构成，内部同样分别有火线、零线和地线。

这种电源线的插头和插座遵循英国标准（BS）规定。

三、使用电源线的注意事项1. 购买合适的电源线：在选购电源线时，要根据自己所在国家和地区的标准购买相应的电源线，以确保兼容性和安全性。

2. 确保连接牢固：插头插入插座时要确保插牢并旋紧，避免松脱造成电源中断或电源线短路引发安全事故。

3. 避免过度拉扯：在使用电源线时，要避免过度拉扯，以免导线受到损坏或插头脱落。

左下角：1#，左上角：11#；右上角：20#ATX电源排针（Pin）的标准定义为无主板启动电源——A TX电源接口各线的定义(20针和24针的都有)ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。

红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地20针电源各个针脚定义：自从1998年1月公布了A TX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。

我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

标准电压值电线颜色最小电压值最大电压值+5V 红色4.75 5.25-5V 白色-4.75 -5.25+12V 黄色11.4 12.6-12V 蓝色-11.4 -12.6+3.3V 橙色3.135 3.465－A TX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。

1、地线；2、地线；3、+12V；4、+12V主板上的电源插头ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色+3.3 VDC2 3.3V 橙色+3.3 VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)9 5VSB 紫色+5 VDC Standby V oltage (max 10mA)10 12V 黄色+12 VDC11 3.3V 橙色+3.3 VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 /PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDC。

PRA-EC-8552VEEmbedded Motherboard User ’ s Guide目录第一章产品介绍 (3)简介 .................................................................................................................. 3环境与机械尺寸 ................................................................................................4微处理器CPU .................................................................................................. 4芯片组Chipset ................................................................................................. 4系统存储器System Memory ............................................................................ 4 IDE 功能 .......................................................................................................... 4 USB 功能 ......................................................................................................... 4显示功能 ........................................................................................................... 4网络功能LAN ................................................................................................... 4音频 Audio 功能 ................................................................................................ 5扩展总线 ........................................................................................................... 5 CF卡 (5)BIOS ................................................................................................................ 5 I/O功能 (5)第二章安装说明 (6)产品外形 ............................................................................................................6跳线功能设置 .................................................................................................... 8接口定义 (9)USB ................................................................................................................. 9 IDE 接口 .......................................................................................................... 9并口 ................................................................................................................ 10串口 ................................................................................................................ 11显示接口 ......................................................................................................... 12键盘与鼠标接口 .............................................................................................. 13 IrDA/红外接口 ................................................................................................. 13音频 Audio 功能 .............................................................................................. 13 CF卡 ............................................................................................................. 14状态指示接口 .................................................................................................. 15电源接口 (15)第一章产品介绍简介PRA-EC-8552VE 是一款采用 Intel 最新笔记本电脑芯片组 852GM 在203mm×146mm 尺寸上开发的全功能、高性能、低功耗嵌入式 ULV Celeron-M 单板电脑,在 5.25大小的嵌入式单板上集成了讯驰核心的超低功耗 Celoron-M 处理器(用户可选主频、支持一条 184DDR266的内存条、支持 CRT+LVDS的双显示一个、 Intel 100Mbps 网络接口、 AC 97Audio 接口一个、 PS/2键盘鼠标接口一个、40针标准A TA-100IDE 接口、 CompactFlash 电子盘接口、六个 RS232串口,一个并口,四个 USB2.0高速接口使嵌入式单板的海量移动存储成为可能、 IrDA 红外接口; 提供一个 Mini-PCI 接口可以扩展 IntelWirelessLAN 无线模组将你的系统升级为Intel 讯驰移动系统, 该 Mini-PCI 也可以提供客户自定义的加密卡等 PCI 设备的扩展,还提供一个标准 PICMG 的 PCI 扩展总线给客户扩展标准 PCI 设备。

计算机ATX电源的主电源接口有20针和24针两种，一般位于主板的边缘位置,便于插拔。

一、电脑开关电源整机结构：220伏交流电压从输入端口送入，经过引线送到电路板上。

在电路板上，首先经过保险丝（管），然后将220伏交流信号送到整流和滤波电路，产生约300伏的直流电压。

大约300伏的直流电压送到开关电源（开关电源主要是由开关变压器和一些开关晶体管构成），再将300伏直流变成开关脉冲，经过振荡电路和谐振电路，产生振荡信号，经过振荡电路和开关变压器，输出多组脉冲信号，最后经整流滤波形成电脑中所需要的各种电压，通过各种彩色引线送到电脑中去。

主要是12伏、5伏、3.3伏等电压。

为整个电脑提供工作条件。

二、电脑开关电源故障维修：当电脑不能工作的时候，开机无显示，需要对电源进行检查，下面介绍在电源中的主要器件和故障检修特点。

２２０伏交流电压加到由四个二极管组成的桥式整流堆上，桥式整流堆将交流信号整流成直流，然后送到电容上，在电容两端测量约为３００伏的直流，电容是用来滤波用的，它将直流电压送到开关电源当中去，开关电源是由开关变压器和开关晶体管组成的谐振电路，形成高频开关振荡信号，经过振荡以后，经过变压器输出多组开关脉冲，最后经整流输出多组直流电压，由彩色引线输出，送到电脑中，为电脑主板和硬盘、光驱等其它各部分提供工作所需要的直流电压。

在开关电源中，开关变压器、开关晶体管、以及开关集成电路是它的主要电路，这些电路如果发生故障，往往会引起电脑不能正常工作，三、电脑开关电源检测１、检测初始状态：把脱离主板控制的电脑开关电源的输入插头插入２２０伏电源上，在正常情况下，在电源输出插头的第１４针，也就是绿色引线上，会有一个高电平输出。

应该是４伏左右，可以用万用表来测量一下，把万用表的红色表笔插入第１４针绿色引线上，把黑表笔插入第１５针黑色引线上，这是应该有４伏的电压，在另外一侧，用万用表的红表笔插入第９针紫色引线，用黑表笔插入黑色引线，应该有一个５伏的电压，这两个测量应该是电源的初始状态。

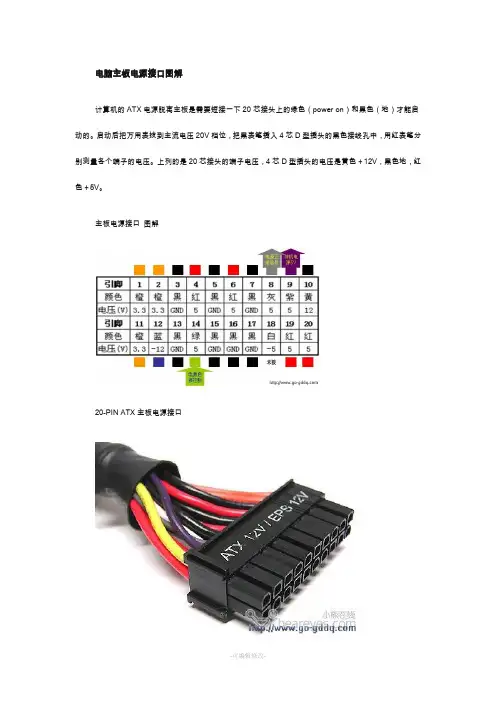

电脑主板电源接口图解计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。

启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。

上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。

主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看：编号输出电压编号输出电压1 3.3V11 3.3V2 3.3V12-12V3地13地45V14PS-ON 5地15地65V16地7地17地8PW+OK18-5V。

95V-SB195V1012V205V在电源上看：编号输出电压编号输出电压205V1012V195V95V-SB18-5V8PW+OK17地7地16地65V15地5地14PS-ON45V13地3地12-12V2 3.3V11 3.3V1 3.3V可用万用电表分别测量。

另附：24 PIN ATX电源电压对照表X电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。

而在AT/PSII电源上没有这一路输出。

以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了3.3V 以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。

+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。

+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。

在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。

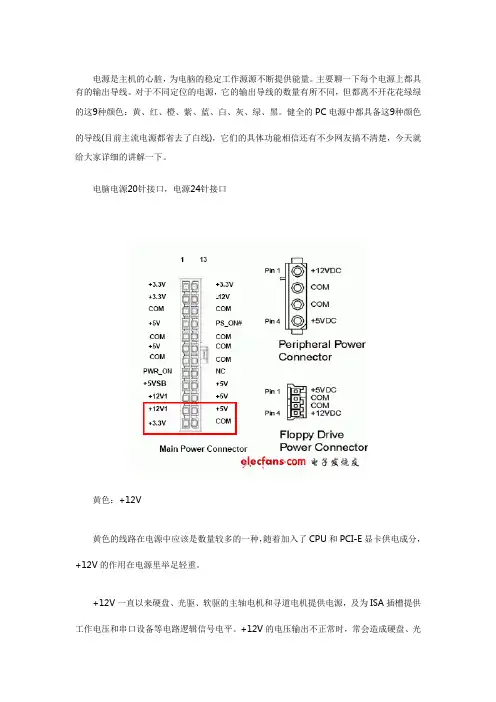

电脑电源接口详解2012-02-08 13:53:04电脑电源20针接口，电源24针接口电源是主机的心脏，为电脑的稳定工作源源不断提供能量。

是不是大家以为木头又要推荐电源了，哈哈，今天我们不谈产品，主要聊一下每个电源上都具有的输出导线。

对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。

健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。

黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V 的作用在电源里举足轻重。

+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。

+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。

当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。

偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。

目前，如果+12V供电短缺直接会影响PCI-E 显卡性能，并且影响到CPU，直接造成死机。

蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。

红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。

目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。

只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。

它的电源质量的好坏，直接关系着计算机的系统稳定性。

白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。

电脑ATX电源接口定义详解红线框起来的是新24P增加的接口面对安全扣,左4COM——右4短接PS_ON,开启电源空载;电源输出导线有这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑;健全的PC电源中都具备这9种颜色的导线目前主流电源都省去了白线,它们的具体功能相信还有不少网友搞不清楚,今天就给大家详细的讲解一下;黄色：＋12V黄色的线路在电源中应该是数量较多的一种,随着加入了CPU和PCI-E显卡供电成分,+12V的作用在电源里举足轻重;+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源,及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平;+12V的电压输出不正常时,常会造成硬盘、光驱、软驱的读盘性能不稳定;当电压偏低时,表现为光驱挑盘严重,硬盘的逻辑坏道增加,经常出现坏道,系统容易死机,无法正常使用;偏高时,光驱的转速过高,容易出现失控现象,较易出现炸盘现象,硬盘表现为失速,飞转;目前,如果+12V供电短缺直接会影响PCI-E显卡性能,并且影响到CPU,直接造成死机;蓝色：－12V-12V的电压是为串口提供逻辑判断电平,需要电流不大,一般在1A以下,即使电压偏差过大,也不会造成故障,因为逻辑电平的0电平从-3V到-15V,有很宽的范围;红色：＋5V＋5V导线数量与黄色导线相当,＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压,是电脑中主要的工作电源;目前,CPU都使用了+12V和+5V的混合供电,对于它的要求已经没有以前那么高;只是在最新的Intel ATX12V 版本加强了+5V的供电能力,加强双核CPU的供电;它的电源质量的好坏,直接关系着计算机的系统稳定性;白色：－5V目前市售电源中很少有带白色导线的,白色-5V也是为逻辑电路提供判断电平的,需要电流很小,一般不会影响系统正常工作,基本是可有可无;橙色：＋这是ATX电源专门设置的,为内存提供电源;最新的24pin主接口电源中,着重加强了+供电;该电压要求严格,输出稳定,纹波系数要小,输出电流大,要20安培以上;一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应,不过也会因为内存插反而把这个管子烧毁;使用+ DDR内存和+ DDR2内存的平台,主板上都安装了电压变换电路;紫色：＋5VSB+5V待机电源ATX电源通过PIN9向主板提供＋5V 720MA的电源,这个电源为WOLWake-up On Lan和开机电路,USB接口等电路提供电源;如果你不使用网络唤醒等功能时,请将此类功能关闭,跳线去除,可以避免这些设备从+5VSB供电端分取电流;这路输出的供电质量,直接影响到了电脑待机是的功耗,与我们的电费直接挂钩;绿色：P－ON电源开关端通过电平来控制电源的开启;当该端口的信号电平大于时,主电源为关；如果信号电平为低于时,主电源为开;使用万用表测试该脚的输出信号电平,一般为4V左右;因为该脚输出的电压为信号电平;这里介绍一个初步判断电源好坏的土办法：使用金属丝短接绿色端口和任意一条黑色端口,如果电源无反应,表示该电源损坏;现在的电源很多加入了保护电路,短接电源后判断没有额外负载,会自动关闭;因此大家需要仔细观察电源一瞬间的启动;灰色：P－OK电源信号线一般情况下,灰色线P-OK的输出如果在2V以上,那么这个电源就可以正常使用；如果P-OK的输出在1V以下时,这个电源将不能保证系统的正常工作,必须被更换;这也是判断电源寿命及是否合格的主要手段之一;认识导线种类作用是DIY玩家的必修课,是菜鸟用户晋级的必经之路,大家掌握了电源导线种类可以更清晰的认识电源的输出规格,方便大家选购电源和排除故障;无主板启动电源——ATX电源接口定义也许很多人都用过所谓“易驱线”吧它可以把IDE口转换成USB接口,这样就可以用电脑上的USB口插普通硬盘用了;“易驱线”是需要独立电源的,可是几乎所有“易驱线”的原配电源几乎都有个问题：很不稳定;电压不足导致硬盘中途停工是常事儿,伤害硬盘不说,最关键的是经常造成重要数据遗失,所以平时都是提心吊胆地用“易驱线”的,而在电脑里的硬盘就没出现过这种事;那何不用我那废弃的电脑电源来给硬盘供电呢其实很简单,只要能把电源打开就行了,可现在的ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针Pin;ATX电源排针Pin的标准是这么定义的：可见,14号针Pin 14 PS-ON就是控制电源开启关闭的;你也许有疑问就单个针没有回路怎么控制开关,其实所有的地线GND都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当Pin 14针与 GND 针短接后,Pin 14针本身的电位就低了,电源也就开启了,反之亦然;现在很清楚了——要想无主板开启ATX电源,只需要将Pin 14针绿色线,图中也标绿了与任意一个GND针线,图中标灰了短接就可以了;ATX电源引脚图PIN-OUT: ATX Motherboard PowerATX power connector on the motherboard consists of two row of pins.This connector from the ATX power supply can only be fitted in one way.ATX架构的电源接口定义注：1、将14、15短接后即可触发,即14绿为PS-ON与地短路后变为0V,未触发前紫、绿均为5 V;2、灰色8为PG信号;电压对地阻值对地打阻值,370主板上值在300左右为正常,如果在100以下说明有轻微短路;478主板值相对较低,但不可能低到20以下;只要无数值说明短路;通过测量电压、对地阻值,与正常主板比较,可找到故障部位,来判断某些大型集成芯片或电路中的某个回路是否存在亚重短路、断路24 PIN ATX电源电压对照表。

电脑电源接口详解，电脑电源接口定义，电源接口解释，电源20针接口，电源24针接口2008年08月16日星期六 06:32转电脑常見电源接口详解：家用电线插头種類：电源是主机的心脏，为电脑的稳定工作源源不断提供能量。

是不是大家以为木头又要推荐电源了，哈哈，今天我们不谈产品，主要聊一下每个电源上都具有的输出导线。

对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。

健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。

黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V 的作用在电源里举足轻重。

+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。

+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。

当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。

偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。

目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。

蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。

红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。

目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。

只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。

电源接口定义(总19页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除ATX电源的接口定义（20针和24针）一、ATX电源的定义：ATX电源是计算机的工作电源，作用是把交流220V的电源转换为计算机内部硬件使用的直流5V，12V，24V等电压的电源ATX电源与AT电源的区别：与AT电源相比，ATX电源增加了“＋3.3V、＋5VSB、PS－ON ”三个输出。

AT电源只要能把电源打开就行了，而ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin），即PS-ON信号！14号针（Pin 14 PS-O N）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以了！关于ATX电源增加的部分，其中“＋3.3V”输出主要是供CPU用，而“＋5VSB”、“PS－ON”输出则体现了ATX电源的特点。

ATX电源最主要的特点就是，它不采用传统的市电开关来控制电源是否工作，而是采用“＋5VSB、PS－ON”的组合来实现电源的开启和关闭，只要控制“PS－ON”信号电平的变化，就能控制电源的开启和关闭。

“PS－ON”小于1V伏时开启电源，大于4.5伏时关闭电源。

二、ATX电源的结构特点：ATX电源是近年来在电脑中广泛采用的新型电源，它配合ATX主板，除了可以手动开关电源外，还支持软件开关电源以实现远程控制功能。

ATX电源是在AT电源的基础上发展起来的，它的主变换电路也是采用了半桥式开关电源，但从结构上讲ATX电源作了如下改进：1.ATX电源增加了一个辅助开关电源。

计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。

启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。

楼上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。

主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看:编号输出电压编号输出电压1 3.3V 11 3.3V2 3.3V 12 -12V 3地 13地4 5V 14 PS-ON 5地 15地6 5V 16地7地 17地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看编号输出电压编号输出电压20 5V 10 12V 19 5V 9 5V-SB 18 -5V 8 PW+OK 17地 7地16地 6 5V15地 5地14 PS-ON 4 5V13地 3地12 -12V 2 3.3V 11 3.3V 1 3.3V 可用万用电表分别测量另附：24 PIN ATX电源电压对照表百度有人说CPU供电4P接口可以和20P接口一起接在24P主板接口上，本人没试过，但根据理论试不可以的，如果你相信的话可以试试，后果是很严重的……ATX电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。

而在AT/PSII电源上没有这一路输出。

以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU 的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。

+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。

ATX电源的接口定义（20针和24针）一、A TX电源的定义：ATX电源是计算机的工作电源，作用是把交流220V的电源转换为计算机内部硬件使用的直流5V，12V，24V等电压的电源ATX电源与AT电源的区别：与AT电源相比，ATX电源增加了“＋3.3V、＋5VSB、PS－O N ”三个输出。

AT电源只要能把电源打开就行了，而ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin），即PS-ON信号！14号针（Pin 14 PS-O N）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以了！关于ATX电源增加的部分，其中“＋3.3V”输出主要是供CPU用，而“＋5VSB”、“PS－ON”输出则体现了ATX电源的特点。

ATX电源最主要的特点就是，它不采用传统的市电开关来控制电源是否工作，而是采用“＋5VSB、PS－ON”的组合来实现电源的开启和关闭，只要控制“PS－ON”信号电平的变化，就能控制电源的开启和关闭。

“PS－ON”小于1V伏时开启电源，大于4.5伏时关闭电源。

二、ATX电源的结构特点：ATX电源是近年来在电脑中广泛采用的新型电源，它配合ATX主板，除了可以手动开关电源外，还支持软件开关电源以实现远程控制功能。

ATX电源是在AT电源的基础上发展起来的，它的主变换电路也是采用了半桥式开关电源，但从结构上讲ATX电源作了如下改进：1.ATX电源增加了一个辅助开关电源。

当ATX电源交流输入端一旦有2 20V的交流电时，辅助电源就开始工作，一路经整流7805三端稳压器稳压，输出+5V电压供给ATX主板内部一部分在关机状态下要保持工作的芯片，如网络通信接口电源监控单元系统时钟等部分芯片使用；另一路经整流滤波，输出辅助+12V电源，供给ATX电源内部TL494等芯片工作，为ATX电源主变换电路的启动作准备。

电脑机箱电源基础知识机箱作为电脑主要配件的载体，其主要任务就是固定与保护配件。

而电源的作用就是把市电(22ov 交流电压)进行隔离和变换为计算机需要的稳定低压直流电。

它们都是标准化、通用化的电脑外设。

从外形上讲，机箱有立式和卧式之分，以前基本上都采用的是卧式机箱，而现在一般采用立式机箱。

主要是由于立式机箱没有高度限制，在理论上可以提供更多的驱动器槽，而且更利于内部散热。

如果从结构上分，机箱可以分为at 、atx 、micro atx 、nlx 等类型，目前市场上主要以atx 机箱为主。

在atx 的结构中，主板是安装在机箱的左上方，并且是横向放置的。

而电源安装位置在机箱的右上方，前方的位置是预留给储存设备使用的，而机箱后方则预留了各种外接端口的位置。

这样规划的目的就是在安装主板时，可以避免i/o 口的过于复杂，而主板的电源接口以及软硬盘数据线接口可以更靠近预留位置。

整体上也能够让使用者在安装适配器、内存或者处理器时，不会移动其他设备。

这样机箱内的空间就更加宽敞简洁，对散热很有帮助。

在机箱的规格中，最重要的就是主板的定位孔，因为定位孔的位置和多少决定着机箱所能使用主板的类型。

比如说，atx 机箱标准规格中，共有17 个主板定位孔，而atx 主板真正使用的只有其中的9 个，其他的孔主要是为了兼容其他类型的主板而设计的。

一、电源的工作原理微机电源的工作原理是:220v 市电输入经滤波及整流之后变成309v 直流电压，该直流电压被送到脉宽调制器(pwm)功率转换线路，在pwm 控制线路控制下，变成幅值在300v 的矩形波，再经高频变压器降压及整流滤波即可输出＋12v 、＋5v 的直流稳定电压。

通过控制300v 矩形方波的占空比即可以得到稳定的直流输出值，这也就是反馈稳压的主要原理。

目前常见的微机电源功率从130w 到250w 不等，最常用的便是250w 的。

在电源内部有一个110v/ 220v 的选择开关，因为我国市电采用220v 的标准，所以国内制造或组装的微机电源绝大部分将11ov/ 220v 开关剪下焊接在220v 的一端。
