d 4q g
v
求定管径。
流速：（1）干管、立管流速：0.8~1.0m/s；
（2）支管流速：0.6～0.8m/s。 （3）消火栓系统给水管道内水流速度不宜大 于2.5m/s。 （4）自动喷水系统给水管道内水流速度不宜 大于5.0m/s。
三、管网水头损失的计算 (1) 沿程水头损失 hl ＝ i L 式中： hl——管段的沿程水头损失，kPa； L——计算管段长度，m； i－管道单位长度的水头损失,kPa/m。 (2) 局部水头损失
式中：U0——生活给水配水管道的最大用水时卫生器具 给水当量平均出流概率（％） q0——最高日用水定额（升/人· 日）按表11－3取用； m——每户用水人数（人） Kh——小时时变化系数按表11－3取用 Ng——每户设置的卫生器具给水当量数； 0.2——一个卫生器具给水当量的额定流量（l/s）。 使用该公式时应注意：q0应按当地实际使用情况，正确 选定；各建筑物的卫生器具给水当量最大用水时的平均 出流概率参考值见表 11－7。

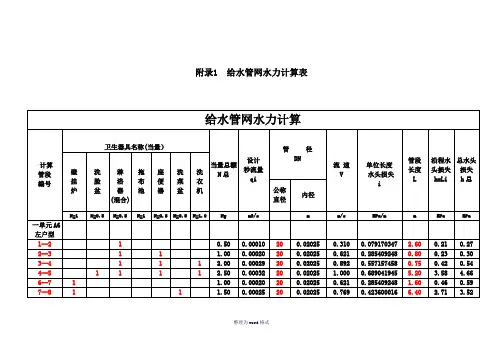

∴ H =123.0 + 77.2 + 11.8 +15.0 = 227.0 kPa 市政管网供水压力为310kPa > 室内给水所需的压力 227.0 kPa,可以满足1~3层的供水要求。
附图1 1～3层给水管网水力计算用图
一、图纸组成
（一）设计说明及设备材料表 凡是图纸中无法表达或表达不清楚的而又必须为 施工技术人员所了解的内容，均应用文字说明。包括: • 所用的尺寸单位 • 施工时的质量要求 • 采用材料、设备的型号、规格 • 某些施工做法及设计图中采用标准图集的名称 为了使施工准备的材料和设备符合设计要求，便 于备料和进行概预算的编制，设计人员还需编制主要 设备材料明细表，施工图中涉及的主要设备、管材、 阀门、仪表等均应一一列入表中。 返回

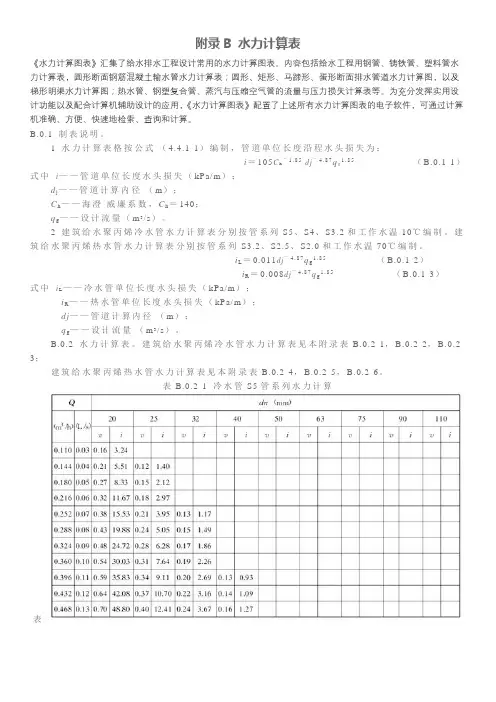

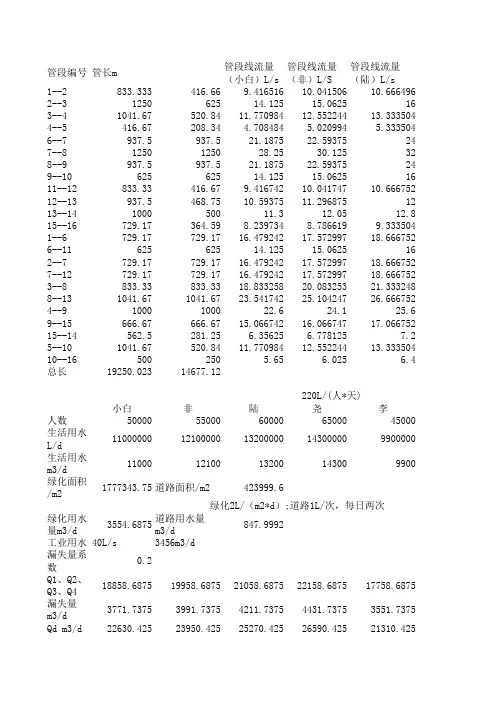

附录B 水力计算表《水力计算图表》汇集了给水排水工程设计常用的水力计算图表。

内容包括给水工程用钢管、铸铁管、塑料管水力计算表，圆形断面钢筋混凝土输水管水力计算表；圆形、矩形、马蹄形、蛋形断面排水管道水力计算图，以及梯形明渠水力计算图；热水管、钢塑复合管、蒸汽与压缩空气管的流量与压力损失计算表等。

为充分发挥实用设计功能以及配合计算机辅助设计的应用，《水力计算图表》配置了上述所有水力计算图表的电子软件，可通过计算机准确、方便、快速地检索、查询和计算。

B.0.1制表说明。

1水力计算表格按公式（4.4.1-1）编制，管道单位长度沿程水头损失为：i＝105C h－1.85dj－4.87q g1.85（B.0.1-1）式中i——管道单位长度水头损失（kPa/m）；d j——管道计算内径（m）；C h——海澄-威廉系数，C h＝140；q g——设计流量（m3/s）。

2建筑给水聚丙烯冷水管水力计算表分别按管系列S5、S4、S3.2和工作水温10℃编制。

建筑给水聚丙烯热水管水力计算表分别按管系列 S3.2、S2.5、S2.0和工作水温70℃编制。

i L＝0.011dj－4.87q g1.85（B.0.1-2）i R＝0.008dj－4.87q g1.85（B.0.1-3）式中i L——冷水管单位长度水头损失（kPa/m）；i R——热水管单位长度水头损失（kPa/m）；dj——管道计算内径（m）；q g——设计流量（m3/s）。

B.0.2水力计算表。

建筑给水聚丙烯冷水管水力计算表见本附录表B.0.2-1，B.0.2-2，B.0.2-3；建筑给水聚丙烯热水管水力计算表见本附录表B.0.2-4，B.0.2-5，B.0.2-6。

表B.0.2-1 冷水管S5管系列水力计算表11表B.0.2-2 冷水管S4管系列水力计算22表B.0.2-3 冷水管S3.2管系列水力计算3333表B.0.2-4 热水管S3.2管系列水力计算续表B.0.2-4表B.0.2-5 热水管S2.5管系列水力计算表55表B.0.2-6 热水管S2.0管系列水力计算表续表 B.0.2-6B.0.3修正系数。
