排⽔管⽹的⽔⼒计算第5章建筑内部排⽔系统5.2排⽔管⽹的⽔⼒计算1. 设计规定为保证管道系统有良好的⽔⼒条件，稳定管内⽓压，防⽌⽔封破坏，保证良好的室内环境卫⽣，在设计计算横⽀管和横⼲管时，须满⾜下列规定：⑴最⼤设计充满度建筑内部排⽔横管按⾮满流设计，以便使污废⽔释放出的⽓体能⾃由流动排⼊⼤⽓，调节排⽔管道系统内的压⼒，接纳意外的⾼峰流量。

建筑内部排⽔横管的最⼤设计充满度见表5-3。

排⽔横管最⼤设计充满度表5-3⑵管道坡度污⽔中含有固体杂质，如果管道坡度过⼩，污⽔的流速慢，固体杂物会在管内沉淀淤积，减⼩过⽔断⾯积，造成排⽔不畅或堵塞管道，为此对管道坡度作了规定。

建筑内部⽣活排⽔管道的坡度有通⽤坡度和最⼩坡度两种，见表5-4。

通⽤坡度是指正常条件下应予保证的坡度；最⼩坡度为必须保证的坡度。

⼀般情况下应采⽤通⽤坡度，当横管过长或建筑空间受限制时，可采⽤最⼩坡度。

标准的塑料排⽔管件（三通、弯头）的夹⾓为91.5°，所以，塑料排⽔横管的通⽤坡度均为0.026。

⽣活污⽔排⽔横管的通⽤坡度和最⼩坡度表5-4⼯业废⽔的⽔质与⽣活污⽔不同，其排⽔横管的通⽤坡度和最⼩坡度见表5-5。

⼯业废⽔排⽔管道通⽤坡度和最⼩坡度表5-5⑶最⼩管径为了排⽔通畅，防⽌管道堵塞，保障室内环境卫⽣，规定了建筑内部排⽔管的最⼩管径为50mm。

医院、厨房、浴室以及⼤便器排放的污⽔⽔质特殊，其最⼩管径应⼤于50mm。

医院洗涤盆和污⽔盆内往往有⼀些棉花球、纱布、玻璃渣和⽵签等杂物落⼈，为防⽌管道堵塞，管径不⼩于75mm。

厨房排放的污⽔中含有⼤量的油脂和泥沙，容易在管道内壁附着聚集，减⼩管道的过⽔⾯积。

为防⽌管道堵塞，多层住宅厨房间的排⽔⽴管管径最⼩为75mm,公共⾷堂厨房排⽔管实际选⽤的管径应⽐计算管径⼤⼀号，且⼲管管径不⼩于100mm，⽀管管径不⼩于75mm。

浴室泄⽔管的管径宜为100mm。

⼤便器是唯⼀在排⽔⼝没有⼗字栏栅的卫⽣器具，瞬时排⽔量⼤，污⽔中的固体杂质多，所以，凡连接⼤便器的⽀管，即使仅有1个⼤便器，其最⼩管径也为100mm。

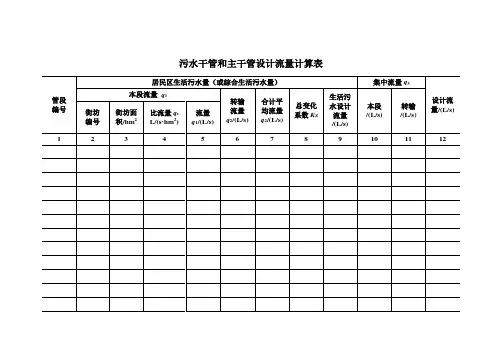

9．4污水管网水力计算一、不计算管段的设计在设计计算中，应首先考虑“不计算管段”。

按规范规定，在街区和厂区内最小管径为200mm，在街道下的最小管径为300mm，通过水力分析表明，当设计污水流量小于一定值时，已经没有管径选择的余地，可以不通过计算直接采用最小管径，在平坦地区还可以直接采用相应的最小设计坡度。

=O.014时，对于街区和厂区内最小管通过计算可知，当管道粗糙系数为nM径200mm，最小设计坡度为4‰，当设计流量小于9.19L／s时，可以直接采用最小管径；对于街道下的最小管径300mm，最小设计坡度为3‰，当设计流量小于14.63L／s时，可以直接采用最小管径。

二、坡度较大地区管段的设计当管段敷设地点有一定的地形坡度可以利用时，管道可以沿着地面坡度敷设。

其特点是，管段一般会具有比较大的流速，满足规范要求的最小流速一般不成问题，在选择管段直径时主要考虑满足最大充满度要求的问题，也就是说要选用满足最大充满度要求的最小直径，在同样满足最大充满度要求的情况下，选择较大的管径是没有经济意义的。

已知L = 190 m，Q = 66 L／s，I = 0.008(上端地面高程44.50 m，下端地面高程42.98 m)，上游管段D=400 mm，h／D = 0.61，其下端管底高程为43.40 m，覆土厚度0.7 m。

求：管径与管底高程。

解（法一、二）：本例特点是地面坡度充分，偏大。

上游管段下端覆土厚度已为最小容径可以较上游小l或2级。

下面计算管底高程。

D = 350 mm，Q = 66 L/s，I = 0.008时查图得h／D = 0.53，v ≈ 1.28 m ／s，合格。

采用管底平接(为什么?)设计管段上端管底高程 = 上游管段下端管底高程 = 43.40(m)设计管段下端管底高程 = 设计管段上端管底高程43.40 - 设计管段降落量190×0.008 = 41.88(m)(5)如果采用地面坡度作为管道设计坡度时，设计流速超过最大流速，这时管道设计坡度必需减少，并且设计管段上端窨井应采用跌水井。

第5章建筑内部排水系统5.2排水管网的水力计算1. 设计规定为保证管道系统有良好的水力条件，稳定管内气压，防止水封破坏，保证良好的室内环境卫生，在设计计算横支管和横干管时，须满足下列规定：⑴最大设计充满度建筑内部排水横管按非满流设计，以便使污废水释放出的气体能自由流动排入大气，调节排水管道系统内的压力，接纳意外的高峰流量。

建筑内部排水横管的最大设计充满度见表5-3。

排水横管最大设计充满度表5-3⑵管道坡度污水中含有固体杂质，如果管道坡度过小，污水的流速慢，固体杂物会在管内沉淀淤积，减小过水断面积，造成排水不畅或堵塞管道，为此对管道坡度作了规定。

建筑内部生活排水管道的坡度有通用坡度和最小坡度两种，见表5-4。

通用坡度是指正常条件下应予保证的坡度；最小坡度为必须保证的坡度。

一般情况下应采用通用坡度，当横管过长或建筑空间受限制时，可采用最小坡度。

标准的塑料排水管件（三通、弯头）的夹角为91.5°，所以，塑料排水横管的通用坡度均为0.026。

生活污水排水横管的通用坡度和最小坡度表5-4工业废水的水质与生活污水不同，其排水横管的通用坡度和最小坡度见表5-5。

工业废水排水管道通用坡度和最小坡度表5-5⑶最小管径为了排水通畅，防止管道堵塞，保障室内环境卫生，规定了建筑内部排水管的最小管径为50mm。

医院、厨房、浴室以及大便器排放的污水水质特殊，其最小管径应大于50mm。

医院洗涤盆和污水盆内往往有一些棉花球、纱布、玻璃渣和竹签等杂物落人，为防止管道堵塞，管径不小于75mm。

厨房排放的污水中含有大量的油脂和泥沙，容易在管道内壁附着聚集，减小管道的过水面积。

为防止管道堵塞，多层住宅厨房间的排水立管管径最小为75mm,公共食堂厨房排水管实际选用的管径应比计算管径大一号，且干管管径不小于100mm，支管管径不小于75mm。

浴室泄水管的管径宜为100mm。

大便器是唯一在排水口没有十字栏栅的卫生器具，瞬时排水量大，污水中的固体杂质多，所以，凡连接大便器的支管，即使仅有1个大便器，其最小管径也为100mm。

（1）排水现状项目区内的雨水主要通过✱路道路边沟、散排方式进行排放，就近排入现状排水沟渠。

项目区域内起点至终点地势程中间高两边低，道路范围内无河流，仅在起终点处分别有两条现状排水涵，主要承担项目区内现状雨污水的排放。

✱大道有排向✱市第二污水处理厂的一条DN800污水管道，新建道路污水可接入此管道，最终排入污水处理厂。

（2）排水体制本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。

（3）排水规划1）雨水规划根据场地地势及用地布局，片区内雨水收集后，雨水管道按分散、就近、自流的原则布置，前1.42公里雨水排向起点一条1.5×1.6m的横穿✱路的大沟，道路后1.93公里雨水排至✱大道南侧一条2.0×2.0m的合流大沟。

2）污水规划由于道路周边市政管网设施尚未完善，道路污水近期暂考虑与雨水排放至一处，待后期市政管网完善后再接入就近污水道。

根据场地地势及用地布局，道路前1.42公里污水汇合后排向✱路的一条1.5×1.6m的排水沟，待远期截污干管建成后接入✱第二污水处理厂。

道路后1.93公里污水排至✱大道DN800污水干管，最终汇入✱第二污水处理厂。

（4）基本设计参数1）最大控制设计流速：排水管道Vmax=5m/s。

2）最小设计流速：雨水管道和合流管道在满流时Vmin=0.75m/s。

3）雨水管道按满流设计；污水按非满流设计其最大设计充满度按下表4）本工程排水管道均采用管顶平接。

（5）雨水系统1）雨水系统规划本次设计雨水管管道双侧布置在道路混合车道下，K0+000.00～K0+120.00段双侧布置DN600管，K0+120.00～K3+355.15段双侧布置DN800管，前1.42公里雨水汇合后使用DN1000管排向起点一条1.5×1.6m的横穿✱路的大沟，道路后1.93公里雨水排至✱大道南侧一条2.0×2.0m的合流大沟。

道路全线在交叉口处预留雨水支管，具体位置详见《排水平面图》。

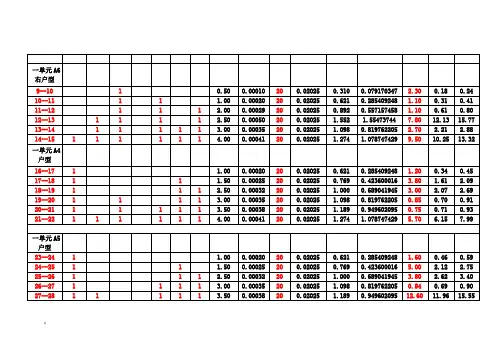

排水量设计秒流量和排水管网的水力计算要求1.1.排水量及排水定额生活排水平均时排水量和最大时排水量的计算方法与建筑内部的生活给水量计算方法相同。

因建筑内部给水量散失较少，所以生活排水定额和时变化系数与生活给水相同。

建筑内部排水定额有两个，一个是以每人每日为标准，另一个是以卫生器具为标准。

每人每日排放的污水量和时变化系数与气候、建筑物内卫生设备完善程度有关。

卫生器具排水定额是经过实测得到的。

主要用来计算建筑内部各管段的排水设计秒流量，进而确定各管段的管径。

某管段的设计流量与其接纳的卫生器具类型、数量及使用频率有关。

为了便于累计计算，与建筑内部给水一样，以污水盆排水量0.33L∕s为一个排水当量，将其他卫生器具的排水量与0.33L∕s的比值，作为该卫生器具的排水当量。

由于卫生器具排水具有突然、迅速、流速大的特点，所以，一个排水当量的排水流量是一个给水当量额定流量的1.65倍。

具体规定如下：1）居住小区生活排水系统排水定额是其相应的生活给水系统用水定额的85%—95%。

居住小区生活排水系统小时变化系数与其相应的生活给水系统小时变化系数相同，应按规定确定。

2）公共建筑生活排水定额和小时变化系数与公共建筑生活给水用水定额和小时变化系数相同，应按《集体宿舍、旅馆和公共建筑生活用水定额及小时变化系数》表确定。

3）居住小区内生活排水的设计流量应按住宅生活排水最大小时流量与公共建筑生活排水最大小时流量之和确定。

4）工业废水排水定额及时变化系数应按工艺要求确定。

5）卫生器具排水的流量、当量和排水管的管径应按表3-3确定。

6）卫生器具同时排水按表3-4、表3-5和表3-6计算。

卫生器具排水的流量、当量和排水管的管径注：家用洗衣机排水软管，直径为30mm,有上排水的家用洗衣机排水软管内径为19mm o表3・4工业企业生活间、公共浴室、剧院化妆间、体育场馆运动员休息室等卫生器具同时给水百分数注：健身中心的卫生间，可采用本表体育场馆运动员休息室的同时给水百分率。
