板式换热器的安装和使用方法

板式换热器操纵规程

如两种介质压力不一样，1开始运行支配时。要先应缓慢打开低压侧阀门，然后开入高压侧阀门。设备应在本产品划定的工作温度、压力范围下操纵。换热器的流程是由很多板片按一定工艺及需方技术工作要求组装而成的有较大颗粒或长纤维时，6当使用介质不干净。入口处应装有过滤器。降低传热效果。82o90o热水进行 1020分钟轮回消毒，4管路系统中应设有放气阀开启后应排出设备中空气防止空气停留在设备中。

板式换热器流程工作原理

使流体沿着狭窄弯曲的通道活动其速度的大小方向不时的改变， 板式换热器因为板片波纹表面的特殊作用。致使流体在不大的流速下（Rc=200时）激起了强烈端动，因而加快了流体边境层的破坏，强化了传热过程，有效地进步了传热能力。否则，没能施展设备最佳机能。

板式换热器的清洗和维护

用水以与介质活动反方向冲刷，1一般情况可不解体清洗。可冲出杂物，但压力不得高于工作压力，也可用对不锈钢无侵蚀性的化学清洗剂清洗。然后将每块板片移开分别洗刷后照原样装回压紧至不泄漏。

应将电焊地线搭在焊接处，7换热器连接管道装置焊接时。严禁将地线搭在远处，使电流回路通过换热器而造成损坏。具有换热效率高、热损失小、结构紧凑轻盈、占地面积小、装置清洗利便、应用范围广泛、使用寿命长等特点。

为了使客户的板式热交换器维持在最佳状态，ARD艾瑞德板式换热器（江阴）有限公司艾瑞德凭借多年多年积累的技术经验，提供“拆解、清洗”“改善作业”“当地服务”等丰富为了使客户的板式热交换器维持在最佳状态，ARD艾瑞德板式换热器（江阴）有限公司凭借多年多年积累的技术经验，提供“拆解、清洗”“改善作业”“当地服务”等丰富的服务菜单，开展维修保养服务。

维修保养服务以“取回厂检查整修”和“现场清洗维护”为主，“取回厂检查整修”将客户的板式热交换器主机取回保养，在恢复最佳状态后送返。“现场清洗维护” 是公司专业工程师携带专业设备到用户现场进行作业，时间短，效率高，不会耽误客户生产经营。此外，还提供咨询等各种服务菜单，帮助客户维持板式热交换器的最佳状态。

最全面的板式换热器知识（原理、结构、设计、选型、安装、维修）

板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板

片之间形成薄矩形通道，通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换

的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、

应用广泛、使用寿命长等特点。本课件由暖通南社独立完成整合编辑，欢迎转载，但请注明出处。

板式换热器基本结构及运行原理

板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。钎焊换热器结构

板式换热器主要结构

⒈板式换热器板片和板式换热器密封垫片

⒉固定压紧板

⒊活动压紧板

⒋夹紧螺栓

⒌上导杆

⒍下导杆

⒎后立柱

由一组板片叠放成具有通道型式的板片包。两端分别配置带有接管的端底板。

整机由真空钎焊而成。相邻的通道分别流动两种介质。相邻通道之间的板片压制成波纹。型

式，以强化两种介质的热交换。在制冷用钎焊式板式换热器中，水流道总是比制冷剂流道多

一个。

图示为单边流，有些换热器做成对角流，即：Q1和Q3容纳一种介质，而Q2和Q4容纳另一种介质。

板式换热器所有备件都是螺杆和螺栓结构，便于现场拆卸和修复。

运行原理

板式换热器是由带一定波纹形状的金属板片叠装而成的新型高效换热器,构造包括垫片、压

紧板（活动端板、固定端板）和框架（上、下导杆，前支柱）组成，板片之间由密封垫片进

行密封并导流,分隔出冷/热两个流体通道,冷/热换热介质分别在各自通道流过,与相隔的板片

进行热量交换，以达到用户所需温度。每块板片四角都有开孔，组装成板束后形成流体的分配管和汇集管，冷/热介质热量交换后，从各自的汇集管回流后循环利用。

换热原理：间壁式传热。

单流程结构：只有2块板片不传热－头尾板。

双流程结构：每一个流程有3块板片不传热。

板片和流道

通常有二种波纹的板片(L小角度和H大角度)，这样就有三种不同的流道(L,M和H)，如

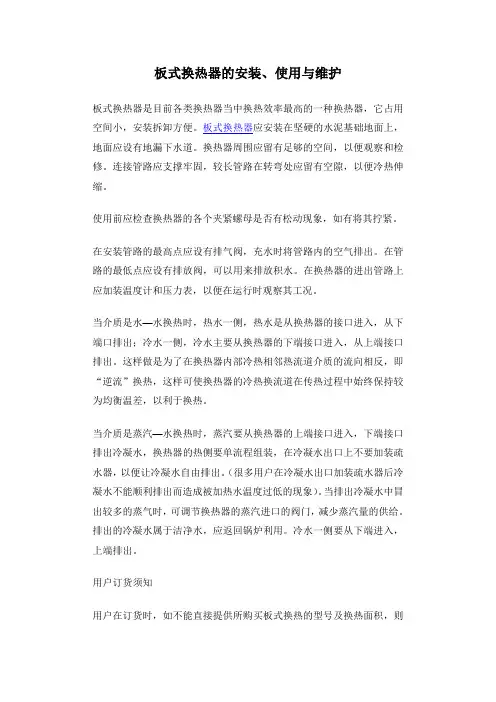

板式换热器的安装、使用与维护

板式换热器是目前各类换热器当中换热效率最高的一种换热器，它占用空间小，安装拆卸方便。板式换热器应安装在坚硬的水泥基础地面上，地面应设有地漏下水道。换热器周围应留有足够的空间，以便观察和检修。连接管路应支撑牢固，较长管路在转弯处应留有空隙，以便冷热伸缩。

使用前应检查换热器的各个夹紧螺母是否有松动现象，如有将其拧紧。

在安装管路的最高点应设有排气阀，充水时将管路内的空气排出。在管路的最低点应设有排放阀，可以用来排放积水。在换热器的进出管路上应加装温度计和压力表，以便在运行时观察其工况。

当介质是水—水换热时，热水一侧，热水是从换热器的接口进入，从下端口排出；冷水一侧，冷水主要从换热器的下端接口进入，从上端接口排出。这样做是为了在换热器内部冷热相邻热流道介质的流向相反，即“逆流”换热，这样可使换热器的冷热换流道在传热过程中始终保持较为均衡温差，以利于换热。

当介质是蒸汽—水换热时，蒸汽要从换热器的上端接口进入，下端接口排出冷凝水，换热器的热侧要单流程组装，在冷凝水出口上不要加装疏水器，以便让冷凝水自由排出。（很多用户在冷凝水出口加装疏水器后冷凝水不能顺利排出而造成被加热水温度过低的现象）。当排出冷凝水中冒出较多的蒸气时，可调节换热器的蒸汽进口的阀门，减少蒸汽量的供给。排出的冷凝水属于洁净水，应返回锅炉利用。冷水一侧要从下端进入，上端排出。

用户订货须知

用户在订货时，如不能直接提供所购买板式换热的型号及换热面积，则应向生产厂家提供如下有关参数：

采暖面积、热负荷、介质名称、换热量、流量。冷热介质进出口温度、压力等参数，特殊介质还需要提供密度、比热容、粘度导热系参数等参数，我们可以帮您计算选型，确定适合于您所用的换热器。

板式换热器的特点

a.传热系数高 由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。

板式换热器的安装和使用方法

一、前期准备工作。

在安装板式换热器之前，我们需要做好一些前期准备工作，以确保安装顺利进行。首先，需要对安装现场进行检查，确保安装地点符合要求，没有影响换热器正常运行的因素。其次，需要准备好所需的安装工具和材料，例如螺丝刀、扳手、密封垫片等。最后，需要对板式换热器进行检查，确保设备完好无损，没有缺陷。

二、安装步骤。

1. 安装支架，首先，需要根据换热器的尺寸和重量，选择合适的支架进行安装。安装支架时，需要确保支架稳固可靠，能够承受换热器的重量，并且要与地面保持水平。

2. 连接管道，接下来，需要将管道与板式换热器进行连接。在连接管道时，需要注意管道的布局和安装位置，确保管道连接紧密，没有漏水现象。同时，还需要对管道进行压力测试，以确保管道的密封性。

3. 安装板式换热器，将板式换热器放置在支架上，并根据安装说明书进行固定。在安装过程中，需要注意换热器的进出口方向，确保安装正确。

4. 连接电源，如果板式换热器需要电源供应，那么在安装完成后，需要将电源线接入换热器，并进行电气连接。

5. 调试设备，安装完成后，需要对板式换热器进行调试。首先，需要检查各个连接口是否有漏水现象，然后进行通电测试，确保设备正常运行。

三、使用方法。

1. 操作规程，在使用板式换热器时，需要严格按照操作规程进行操作。在启动、停止和调整换热器时，需要按照规定的程序进行，以确保设备安全稳定运行。 2. 维护保养，定期对板式换热器进行维护保养是非常重要的。定期清洗换热器内部，检查各个部件的工作状态，及时更换磨损的零部件，可以有效延长换热器的使用寿命。

3. 注意安全，在使用板式换热器时，需要注意安全问题。避免在设备运行时触摸高温部件，确保设备周围通风良好，防止发生意外事故。

四、注意事项。

1. 安装位置，板式换热器的安装位置需要选择在通风良好、操作方便的地方，避免受到外部环境的影响。

2. 管道连接，在连接管道时，需要使用专用的密封垫片和螺栓，确保管道连接紧密，避免漏水现象。
