板式换热器使用注意事项

板式换热器使用说明书

一、产品简介

板式换热器是一种高效的换热设备，采用金属板通过特殊的工艺加工而成。它主要通过板间热交换的方式，将两种流体进行热量传递，以实现能量的高效利用。本产品广泛应用于化工、制药、石油、食品等行业的热交换工艺中。

二、产品特点

1. 换热效率高：板式换热器采用平整的金属板材制成，具有大的传热面积，能够实现高效的传热效果。

2. 维护方便：板式换热器采用模块化设计，结构简单，清洗和维护方便。

3. 节能环保：板式换热器能够实现多种流体之间的有效换热，能够降低能耗，减少能源的浪费，符合节能环保要求。

4. 适用范围广：板式换热器能够适应不同工艺条件和介质要求，具有很好的适应性。

三、安装与使用 1. 安装前准备：在安装前，请仔细检查板式换热器的包装是否完好，是否有损坏。检查换热介质的流量和压力参数是否符合产品的使用要求。

2. 安装位置选择：根据使用场合的实际情况选择合适的安装位置。确保换热器的进出口口法兰与管道连接的紧密，并采取相应的密封措施。

3. 连接管道：按照图纸要求连接进出口管道，并确保连接处无泄漏。

4. 进一步处理：根据实际使用需求，可以根据需要添加温度、压力传感器等附件设备。

5. 启动使用：在确认安装无误后，按照操作手册的要求启动板式换热器，并根据实际情况调节流量、温度等参数。

四、操作与维护

1. 操作注意事项：

- 在使用过程中，严禁将非换热介质泄漏或倒灌至换热器内部，以免影响换热效果。 - 定期检查换热器内部的结垢情况，如有需要及时清洗处理。

- 注意定期检查和维护换热器的密封件，如有老化或损坏应及时更换。

2. 维护保养：

- 定期清洗换热器内部，清除污垢和沉积物，以保证换热效率。

- 检查换热器外部的散热管道是否有堵塞，如果有需要及时清理。

- 定期检查换热器的支撑和固定设施，确保其牢固可靠。

五、注意事项

1. 请确保使用场合的环境温度和介质温度不超过换热器的额定工作温度。

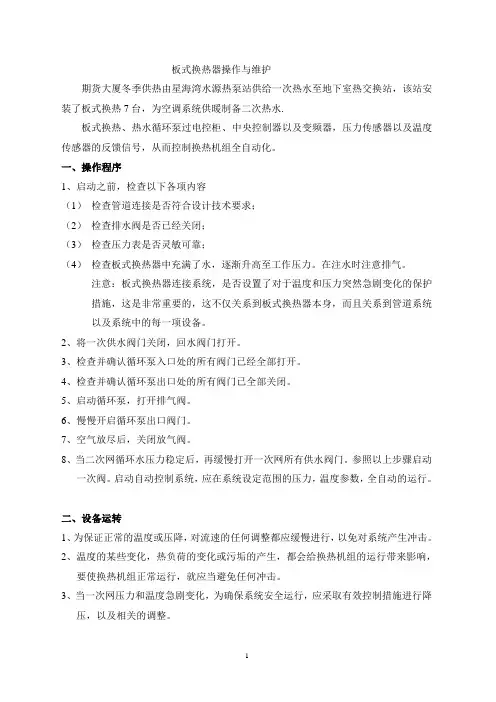

1 板式换热器操作与维护

期货大厦冬季供热由星海湾水源热泵站供给一次热水至地下室热交换站，该站安装了板式换热7台，为空调系统供暖制备二次热水.

板式换热、热水循环泵过电控柜、中央控制器以及变频器，压力传感器以及温度传感器的反馈信号，从而控制换热机组全自动化。

一、操作程序

1、启动之前，检查以下各项内容

（1） 检查管道连接是否符合设计技术要求；

（2） 检查排水阀是否已经关闭；

（3） 检查压力表是否灵敏可靠；

（4） 检查板式换热器中充满了水，逐渐升高至工作压力。在注水时注意排气。

注意：板式换热器连接系统，是否设置了对于温度和压力突然急剧变化的保护措施，这是非常重要的，这不仅关系到板式换热器本身，而且关系到管道系统以及系统中的每一项设备。

2、将一次供水阀门关闭，回水阀门打开。

3、检查并确认循环泵入口处的所有阀门已经全部打开。

4、检查并确认循环泵出口处的所有阀门已全部关闭。

5、启动循环泵，打开排气阀。

6、慢慢开启循环泵出口阀门。

7、空气放尽后，关闭放气阀。

8、当二次网循环水压力稳定后，再缓慢打开一次网所有供水阀门。参照以上步骤启动一次阀。启动自动控制系统，应在系统设定范围的压力，温度参数，全自动的运行。

二、设备运转

1、为保证正常的温度或压降，对流速的任何调整都应缓慢进行，以免对系统产生冲击。

2、温度的某些变化，热负荷的变化或污垢的产生，都会给换热机组的运行带来影响，要使换热机组正常运行，就应当避免任何冲击。

3、当一次网压力和温度急剧变化，为确保系统安全运行，应采取有效控制措施进行降压，以及相关的调整。 2 4、按规定时间做好设备运行记录。

三、停止运转

如果要使换热机组停止运行，应按下列程序操作：

1、首先关闭温测（即一次网）换热器进水阀门，然后关闭出水阀门。

2、缓慢关闭控制泵流速的阀门，阀门关闭后，停止泵的运行。

四、不遵守启动和停止运转操作规程的危险

1、管道系统中流动液体有很大的能量，因此操作时应尤为小心。尤其当关闭流体时，绝对要平缓的进行。

可拆卸式板式换热器使用

和维护保养规程

*******公司

. .

目 录

1、板式换热器运行前准备工作…………………………………... 2

2、板式换热器操作规程………………………………………….. .3

3、板式换热器维修保养………………………………………........3

4、板式换热器故障排查……………………………………………5

. .

一、板式换热器运行前准备工作

1、设备使用前应检查夹紧螺栓是否松动.夹紧尺寸是否符合安装图规定。如不符合应按安装图规定的尺寸拧紧螺栓.四周应均匀.使两压紧板平行度误差不超过2mm。

2、设备在使用前按 1.25 倍的操作压力分别对热侧和冷侧进行水压试验.保压20分钟.设备密封部位应无泄漏现象方可投投入使用。试验压力及保压时间也可按系统规定执行.但试验压力不得超过铭牌试验压力数值。

3、用于汽水热交换的板式换热器.蒸汽入口处须安装蒸汽进入阀和温度计。用于调节蒸汽进入量和监控蒸汽温度。

为了节能.蒸汽冷凝水出口处应放空并将冷凝水收集于敞口的存水箱.以便送回蒸汽锅炉回用。放空高度不应高于换热器冷凝水出口高度。蒸汽冷凝水出口不得安装疏水器或阻力很大的其它元件.否则冷凝水不易排出.影响蒸汽进入量.以致影响换热效果。

4、冷热介质若含有杂物或泥沙.尤其是换热器用于不能经常拆洗的场合.冷热介质必须进行有效地过滤.以保证换热器的正常运行.避免泥沙或杂物堵塞板片通道.影响使用效果或引起事故。

5、在管路系统中应设有放气阀开启后应排出设备中空气防止空气停留在设备中.降低传热效果。

6、冷热介质进出口接管之安装.应严格按出厂铭牌所规定方向连接。否则.影响使用效果或引起事故。 . . 7 、对于严格要求换热器的冷却水在任何发生意外的情况下不得进入热介质（油或其它工作介质）的场合.冷却系统的工艺设计应保证热介质运行时在换热器的进口端和出口端的压力均大于冷却水的压力.并大于某一数值.该数值由有关要求规定。

板式换热器使用说明书

本文档涉及附件：

1. 图片：板式换热器示意图

2. 表格：技术参数表

本文所涉及的法律名词及注释：

1. 液压系统 - 一种利用流体传递能量和控制信号的工程学科，常见于机械设备中。

2. 温度差异 - 在不同区域或物体之间存在的温度变化。

【正文开始】

第一章 引言

板式换热器是一种高效、紧凑型且可靠性强的换热设备。它广泛应用于各个领域，如冷却剂回收、空调系统以及工业生产过程中等。为了确保您正确使用并维护该产品，请仔细阅读以下说明书。

第二章 结构与原理

2.1 主要组成部分 板式换热器由多块金属板堆叠而成，并通过密封垫圈将其固定在一个整体结构内。

2.2 工作原理

当两种介质（例如水和蒸汽）经过交错排列在相邻金属板上时，在这些接触点处会发生传导现象从而实现对介质之间进行有效地散热或传热。

第三章 安装与调试

3.1 安全注意事项

在安装和操作板式换热器时，请务必遵循以下安全措施：

- 确保设备处于停机状态并断开电源。

- 使用适当的个人防护设备，如手套、眼镜等。

3.2 安装步骤

a) 将板式换热器放置在平坦且稳固的基础上，并确保其位置正确对准管道连接口。

3.3 调试方法

a) 打开冷却剂进水阀门，观察系统是否正常运行。如果有异常情况出现，请立即关闭阀门并检查问题所在。 第四章 维护与清洁

4.1 常规维护

每隔一段时间（建议每月）进行下列维护工作以确保板式换热器长期有效地运行：

- 清除堆积物：使用软布擦拭金属表面上可能存在的污垢或油渍；

- 检查密封性能：定期检查垫圈是否完好无损；

4.2 清洁方法
