板式换热器的安装和使用方法

最全面的板式换热器知识（原理、结构、设计、选型、安装、维修）

板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板

片之间形成薄矩形通道，通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换

的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、

应用广泛、使用寿命长等特点。本课件由暖通南社独立完成整合编辑，欢迎转载，但请注明出处。

板式换热器基本结构及运行原理

板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。钎焊换热器结构

板式换热器主要结构

⒈板式换热器板片和板式换热器密封垫片

⒉固定压紧板

⒊活动压紧板

⒋夹紧螺栓

⒌上导杆

⒍下导杆

⒎后立柱

由一组板片叠放成具有通道型式的板片包。两端分别配置带有接管的端底板。

整机由真空钎焊而成。相邻的通道分别流动两种介质。相邻通道之间的板片压制成波纹。型

式，以强化两种介质的热交换。在制冷用钎焊式板式换热器中，水流道总是比制冷剂流道多

一个。

图示为单边流，有些换热器做成对角流，即：Q1和Q3容纳一种介质，而Q2和Q4容纳另一种介质。

板式换热器所有备件都是螺杆和螺栓结构，便于现场拆卸和修复。

运行原理

板式换热器是由带一定波纹形状的金属板片叠装而成的新型高效换热器,构造包括垫片、压

紧板（活动端板、固定端板）和框架（上、下导杆，前支柱）组成，板片之间由密封垫片进

行密封并导流,分隔出冷/热两个流体通道,冷/热换热介质分别在各自通道流过,与相隔的板片

进行热量交换，以达到用户所需温度。每块板片四角都有开孔，组装成板束后形成流体的分配管和汇集管，冷/热介质热量交换后，从各自的汇集管回流后循环利用。

换热原理：间壁式传热。

单流程结构：只有2块板片不传热－头尾板。

双流程结构：每一个流程有3块板片不传热。

板片和流道

通常有二种波纹的板片(L小角度和H大角度)，这样就有三种不同的流道(L,M和H)，如

板式换热器安装施工方案

一、前期准备

1.安全措施

在进行安装施工前，必须确保施工现场的安全环境。施工现场应设立专门的施工区域，并设置警示标志。施工人员必须佩戴相关个人防护装备，并按照相关安全操作规程进行施工。

2.设备检查

3.工程准备

根据设计要求，制定详细的施工方案，并购买所需的材料和工具。同时，准备好必要的设备基础和安装支架等。

二、安装施工步骤

1.场地准备

在开始安装之前，必须对安装场地进行清理和整理。确保场地平整、无障碍物，并清除所有可能对安装施工造成影响的杂物。

2.安装支架

根据设计要求，确定板式换热器的安装位置，并安装相应的支撑架。支撑架的位置和高度必须符合设计要求，并能够承受设备的重量和动力负荷。

3.安装板式换热器 根据设计要求，将板式换热器逐个放置在支撑架上，并使用螺栓等固定在支撑架上。在安装过程中，必须保证板式换热器与支撑架之间的间距均匀，且板式换热器的平面位置水平。

4.连接管道

将板式换热器与管道系统连接起来。首先，根据设计要求，确定好各个接口的位置和尺寸，并安装好法兰和密封垫。然后，将管道与板式换热器的法兰连接起来，并使用螺栓等固定紧固。

5.安装附件

根据设计要求，安装板式换热器所需的各种附件，如压力表、温度计、流量计等。在安装过程中，必须保证附件的选择和安装位置符合设计要求，且能够正常使用和检修。

6.检查和试运行

在安装完成后，对整个板式换热器进行全面检查。包括检查各个接口的紧固情况、附件的安装质量、以及管道系统的连通性等。此外，还要进行试运行，测试其工作效果和性能指标是否符合设计要求。

7.清理和交接

在安装施工完成后，清理和整理施工现场，清除所有残留的材料和工具。将整个项目的安装记录和相关技术资料整理好，并与业主进行交接。

三、安全措施

1.施工人员必须严格遵守相关的安全操作规程，并佩戴好个人防护装备。 2.在安装过程中，必须使用专业的起重设备和安全工具，确保设备和人员的安全。

板式换热器施工方案

1. 引言

板式换热器是一种常见的热交换设备，广泛应用于各个工业领域。本文将为您介绍板式换热器的施工方案。

2. 施工前准备

在进行板式换热器的施工前，需要进行充分的准备工作。以下是施工前的准备步骤：

2.1 设计方案确认

在施工前，需要对已完成的板式换热器设计方案进行确认。确认设计方案的正确性，包括换热器的尺寸、管道连接方式等。

2.2 材料采购

根据设计方案确定所需的材料清单，进行材料采购工作。在采购时要注意材料的质量和规格，以确保施工的质量和效果。 2.3 施工人员培训

为了保证施工人员的操作技能和安全意识，需要组织相关培训。培训内容包括换热器的安装步骤、操作注意事项等。

3. 施工步骤

3.1 安装支撑架

首先，需要安装支撑架以支撑板式换热器。支撑架应稳固可靠，能够承受换热器的重量和压力。安装时需要按照设计方案要求，确保支撑架的平整和水平度。

3.2 铺设管道

在支撑架上铺设管道，连接板式换热器的进出口管道。安装管道时要遵循设计方案，确保管道的连接牢固，并且符合安全标准。

3.3 安装板式换热器

将板式换热器放置到支撑架上，并与管道进行连接。在连接过程中，需要注意保持换热器的水平度和垂直度，以确保换热器的正常运行。 3.4 进行泄漏测试

安装完成后，需要进行泄漏测试，以确保换热器的密封性。测试时可以使用气体或液体进行压力测试，检查是否有泄漏现象。如果发现泄漏，应及时处理。

3.5 进行绝缘处理

在安装完成并通过泄漏测试后，需要进行绝缘处理。绝缘材料可以选择耐高温耐腐蚀的材料，以保护管道和换热器。绝缘处理应均匀、紧密，确保温度的损失降到最低。

3.6 进行启动和调试

完成绝缘处理后，进行系统的启动和调试工作。在启动前要检查一遍系统的各个部分，确保一切都处于正常工作状态。启动后，通过调整参数和观察指标，确认换热器的工作性能符合设计要求。

4. 施工注意事项

在进行板式换热器的施工时，需要注意以下事项： • 施工人员需具备相关的施工经验和技能，能够熟练操作和安装板式换热器。

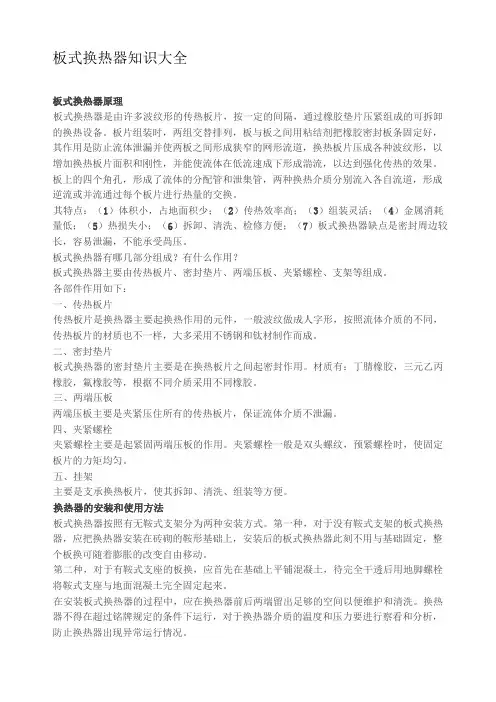

板式换热器知识大全

板式换热器原理

板式换热器是由许多波纹形的传热板片，按一定的间隔，通过橡胶垫片压紧组成的可拆卸的换热设备。板片组装时，两组交替排列，板与板之间用粘结剂把橡胶密封板条固定好，其作用是防止流体泄漏并使两板之间形成狭窄的网形流道，换热板片压成各种波纹形，以增加换热板片面积和刚性，并能使流体在低流速成下形成湍流，以达到强化传热的效果。板上的四个角孔，形成了流体的分配管和泄集管，两种换热介质分别流入各自流道，形成逆流或并流通过每个板片进行热量的交换。

其特点：（1）体积小，占地面积少；（2）传热效率高；（3）组装灵活；（4）金属消耗量低；（5）热损失小；（6）拆卸、清洗、检修方便；（7）板式换热器缺点是密封周边较长，容易泄漏，不能承受咼压。

板式换热器有哪几部分组成？有什么作用？

板式换热器主要由传热板片、密封垫片、两端压板、夹紧螺栓、支架等组成。

各部件作用如下：

一、传热板片

传热板片是换热器主要起换热作用的元件，一般波纹做成人字形，按照流体介质的不同，传热板片的材质也不一样，大多采用不锈钢和钛材制作而成。

二、密封垫片

板式换热器的密封垫片主要是在换热板片之间起密封作用。材质有：丁腈橡胶，三元乙丙橡胶，氟橡胶等，根据不同介质采用不同橡胶。

三、两端压板

两端压板主要是夹紧压住所有的传热板片，保证流体介质不泄漏。

四、夹紧螺栓

夹紧螺栓主要是起紧固两端压板的作用。夹紧螺栓一般是双头螺纹，预紧螺栓时，使固定板片的力矩均匀。

五、挂架

主要是支承换热板片，使其拆卸、清洗、组装等方便。

换热器的安装和使用方法

板式换热器按照有无鞍式支架分为两种安装方式。第一种，对于没有鞍式支架的板式换热器，应把换热器安装在砖砌的鞍形基础上，安装后的板式换热器此刻不用与基础固定，整个板换可随着膨胀的改变自由移动。

第二种，对于有鞍式支座的板换，应首先在基础上平铺混凝土，待完全干透后用地脚螺栓将鞍式支座与地面混凝土完全固定起来。
