通风与空调施工方案

山水文园1号酒店公寓改造及精装修工程

通风与空调工程

施

工

方

案

工程名称：山水文园1#酒店改建及精装修 工 程

编制单位：广东省阳江市建安集团有限公司（盖章）

编 制 人：

审 核 人：

编制日期： 2016.03

1 | 31

目 录

2 | 31

一、编制依据

1.1北京中外建设计有限公司设计的《山水文园1#酒店公寓暖通》施工图

1.2北京中外建设计有限公司设计的《山水文园雅诗阁酒店式公寓》暖通专业施工图、精装修施工图。

1.3 结合施工现场实际情况。

1.4包含并不限于以下中华人民共和国有关行业标准及规范。

1.5《图纸会审记录》。

1.6《通风与空调工程施工质量验收规范》 GB50243-2002

1.7《建筑安装分项工程施工工艺规程》 DBJ/T01-26-2003

1.8《建筑工程施工质量验收统一标准》。 GB50300-2001

1.9《建筑给排水暖通空调燃气工程施工工艺标准》 JS02-2004

1.10 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002

1.11 《给水排水管道工程施工验收规范》 GB50268-97

1.12《工业金属管道工程施工及验收规范》 GB50235-97

1.13《工业设备及管道绝热工程质量检验评定标准》 GB50185-93

1.14《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98

1.15《人民防空工程施工及验收规范》 GB50134-2004

1.16《施工现场临时用电安全技术规范》 JGJ46-88

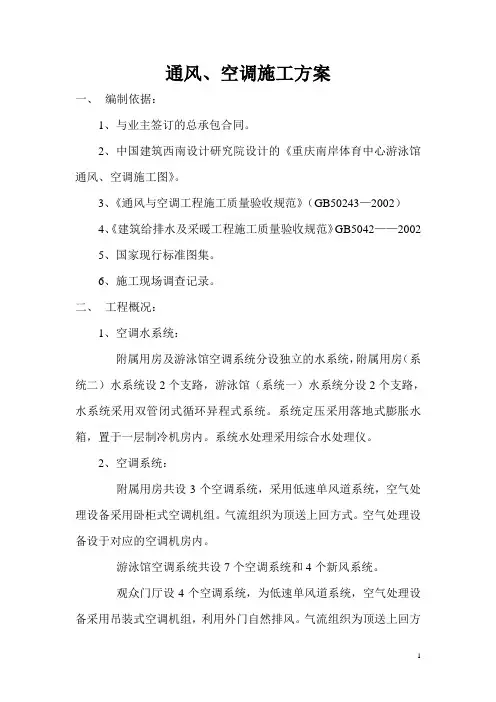

1 通风、空调施工方案

一、 编制依据：

1、与业主签订的总承包合同。

2、中国建筑西南设计研究院设计的《重庆南岸体育中心游泳馆通风、空调施工图》。

3、《通风与空调工程施工质量验收规范》（GB50243—2002）

4、《建筑给排水及采暖工程施工质量验收规范》GB5042——2002

5、国家现行标准图集。

6、施工现场调查记录。

二、 工程概况：

1、空调水系统：

附属用房及游泳馆空调系统分设独立的水系统，附属用房（系统二）水系统设2个支路，游泳馆（系统一）水系统分设2个支路，水系统采用双管闭式循环异程式系统。系统定压采用落地式膨胀水箱，置于一层制冷机房内。系统水处理采用综合水处理仪。

2、空调系统：

附属用房共设3个空调系统，采用低速单风道系统，空气处理设备采用卧柜式空调机组。气流组织为顶送上回方式。空气处理设备设于对应的空调机房内。

游泳馆空调系统共设7个空调系统和4个新风系统。

观众门厅设4个空调系统，为低速单风道系统，空气处理设备采用吊装式空调机组，利用外门自然排风。气流组织为顶送上回方 2 式。空气处理设备分别设在门厅上方空调机房内。观众区看台设2个空调系统，为低速单风道一次回风系统，空气处理设备采用组合式空调机组，设于地下层的空调机房内。气流组织为看台网架处喷口侧送，座椅下侧回风方式。训练池区设1个空调系统，为低速单风道一次回风系统，空气处理设备采用组合式空调机组，气流组织为上侧送风，下侧回风方式。

比赛池区设1个新风系统，为低速单风道直流系统，空气处理设备采用变频调速卧柜式空调机组，气流组织为沿外窗边下送方式。训练池区设1个新风系统用于池区窗边，为低速单风道直流系统，空气处理设备采用吊柜式空调机组，气流组织为沿外窗边上送方式。辅助用房部分设2个新风系统，采用风机盘管加独立新风，气流组织为顶送上回方式。

3、通风系统：

制冷机房、配电房、水处理用房及水泵房、热水机房、卫生间、淋浴等房间分别设机械送排风。

1

惠州市中海油文体中心

通风空调工程

施

工

组

织

方

案

珠海市冷源汇空调工程有限公司

2015年3月13日

2

第一章 工程概况

一、工程概况

本工程位于广东省惠州市，包含4栋楼——1～3#专家宿舍楼、文体中心，本次本公司施工涉及的内容为文体中心。文体中心：总建筑面积：3025.18平方米，共2层，建筑高度：14.4米，其中：一层为食堂和餐厅，二层为休闲和多功能厅；属于多层建筑。

二、施工组织方案编依据

1.《通风与空调工程施工及验收规范》 GB50243-2002

2. 《建筑设计防火规范》（GB50016-2006版）；

3. 《采暖通风与空气调节设计规范》（GB50019-2003 ）；

4. 全国民用建筑工程设计技术措施《暖通空调.动力》(2009版)；

5. 《公共建筑节能设计标准》（GB50189-2005)；

6. 《商店建筑设计规范》（JGJ48-88)；

7、《压缩机、风机、泵工程施工及验收规范》 GB50275-98

9. 《机械设备安装工程施工及验收规范》 GB50231-98

10. 《通风管道技术规程》JGJ141-2004

11. 《建筑电气工程质量验收规范》GB50303-2011

12. 建设单位提供的设计资料；

13. 各设计专业提供的设计资料；

三、施工范围

文体中心一、二层中央空调管道通风系统安装、保温以及设备安装和调试。

3

第二章 施工部署

由公司各职能部门的负责人组成“施工协调指导组”，在公司统一领导下，负责协调公司与项目部人、财、物、设备的关系，确保施工技术资源和物资资源的需求，并对项目的进度、技术、质量、安全文明施工等方面的工作进行具体指导。

一、施工布署原则

1.集中力量保重点，保工期。公司在人力、物资、机具和资金上给以充分保证。各专业管理工作相互协助、指导该项目工程部组织好施工，搞好各方面的协调配合。

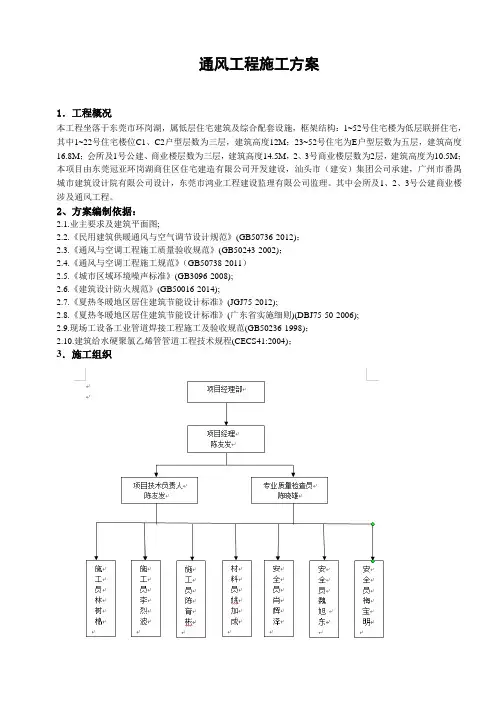

通风工程施工方案

1．工程概况

本工程坐落于东莞市环岗湖，属低层住宅建筑及综合配套设施，框架结构：1~52号住宅楼为低层联拼住宅，其中1~22号住宅楼位C1、C2户型层数为三层，建筑高度12M；23~52号住宅为E户型层数为五层，建筑高度16.8M；会所及1号公建、商业楼层数为三层，建筑高度14.5M，2、3号商业楼层数为2层，建筑高度为10.5M；本项目由东莞冠亚环岗湖商住区住宅建造有限公司开发建设，汕头市（建安）集团公司承建，广州市番禺城市建筑设计院有限公司设计，东莞市鸿业工程建设监理有限公司监理。其中会所及1、2、3号公建商业楼涉及通风工程。

2、方案编制依据：

2.1.业主要求及建筑平面图;

2.2.《民用建筑供暖通风与空气调节设计规范》(GB50736-2012)；

2.3.《通风与空调工程施工质量验收规范》(GB50243-2002)；

2.4.《通风与空调工程施工规范》（GB50738-2011）

2.5.《城市区域环境噪声标准》(GB3096-2008);

2.6.《建筑设计防火规范》(GB50016-2014);

2.7.《夏热冬暖地区居住建筑节能设计标准》(JGJ75-2012);

2.8.《夏热冬暖地区居住建筑节能设计标准》(广东省实施细则)(DBJ75-50-2006);

2.9.现场工设备工业管道焊接工程施工及验收规范(GB50236-1998)；

2.10.建筑给水硬聚氯乙烯管管道工程技术规程(CECS41:2004)；

3．施工组织

4．施工准备

4.1 技术准备：组织技术人员熟悉施工图纸和有关的设计资料，对相关的技术、经济和自然条件进行调查分析，研究可行的施工方案。针对图纸中存在的问题及时记录，为施工作出准确的、科．学的技术指导。4.2 施工现场准备：施工道路、施工用水、施工用电和加工场地由总承包单位统一规划，生产、办公、生活用房等临时用房由总承包单位提供。
