通风与空调工程施工方案

1

x项目

通风与空调工程专项施工方案

建设/监理：

审 批：

审 核：

编 制：

X工程有限公司

20XX年 X月XX日

2 目录

编制说明 ............................................................ 1

1编制依据 ........................................................... 1

第一章 工程概况 ................................................... 2

第二章 施工特点 ................................................... 3

第三章 施工组织和部署 .............................................. 4

1 组织机构与职责 ...................................................... 4

2施工部署 ............................................................ 4

3 主要交叉作业施工顺序时间 ............................................ 5

4 资源配置 ............................................................ 5

第四章 施工进度计划 ................................................ 8

1 工期目标 ........................................................... 8

通风与空调工程施工方案

页脚内容

目 录

第一章 编制依据 ......................................................................................................... 3

1、相关规范、图集............................................................................................... 3

2、图纸................................................................................................................... 4

3、其它资料........................................................................................................... 4

第二章 工程概况及特点 .......................................................................................... 4

1、工程总体介绍................................................................................................... 4

2、通风与空调系统概况....................................................................................... 4

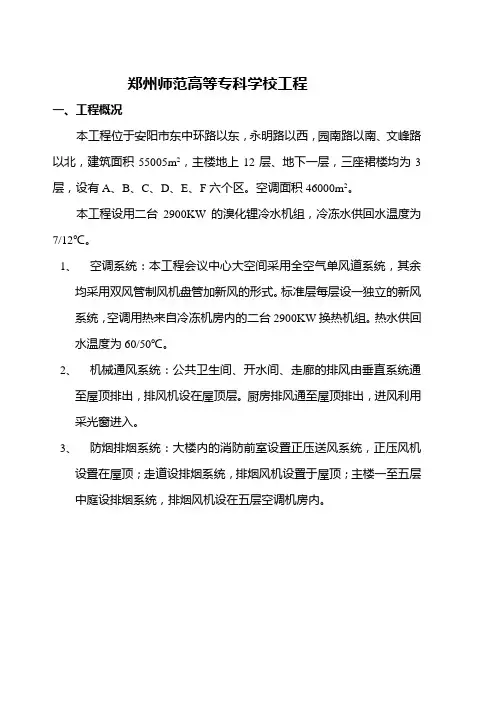

郑州师范高等专科学校工程

一、工程概况

本工程位于安阳市东中环路以东，永明路以西，园南路以南、文峰路以北，建筑面积55005m2，主楼地上12层、地下一层，三座裙楼均为3层，设有A、B、C、D、E、F六个区。空调面积46000m2。

本工程设用二台2900KW的溴化锂冷水机组，冷冻水供回水温度为7/12℃。

1、 空调系统：本工程会议中心大空间采用全空气单风道系统，其余均采用双风管制风机盘管加新风的形式。标准层每层设一独立的新风系统，空调用热来自冷冻机房内的二台2900KW换热机组。热水供回水温度为60/50℃。

2、 机械通风系统：公共卫生间、开水间、走廊的排风由垂直系统通至屋顶排出，排风机设在屋顶层。厨房排风通至屋顶排出，进风利用采光窗进入。

3、 防烟排烟系统：大楼内的消防前室设置正压送风系统，正压风机设置在屋顶；走道设排烟系统，排烟风机设置于屋顶；主楼一至五层中庭设排烟系统，排烟风机设在五层空调机房内。

二、工程项目组织结构设置

项目经理： 何忠奎

电工工长： 肖 易

水工工长： 李玉增

暖通工长： 张宽生

质 检 员： 肖 易

三、编制依据：

1 . .核工业第五研究设计院设计的施工图纸；

2. 《采暖与卫生工程施工及验收规范》（GBJ242-82）

3. 1KV及以下配线工程施工及验收规范（GBJ50258-96）

4 . 电气照明装置施工及验收规范（GBJ50259-96）

5. 《通风与空调工程施工与验收规范》（GB50243-97）

6. 《通风与空调工程质量检验评定标准》（GBJ304-88）

四、分项工程施工方案和技术措施

1、 空调系统：

本工程空调系统冷热供回水管均采用无缝钢管，冷疑水管、排水管、溢流管等采用镀锌焊接钢管，无缝钢管采用法兰连接或焊接，镀锌钢管采用螺纹连接。管道敷设坡度i≥0.003，在管路系统中的最低点处配置DN25泄水管，并配置相同管径的闸阀或蝶阀，在最高点处，配置DN15ZP-Ⅱ型自动排气阀，空调机及新风空调机冷凝水排水口处设置水封，并将凝结水排至机房内地漏。

通风空调工程施工方案

1、通风系统管道支吊架安装

（1）、风管支、吊架位置应准确，方向一致，吊杆要求垂直，不得有扭曲现象，悬吊的风管与部件应设置防止摆动的固定点。

（2）、玻璃钢风管长度超过20m时，应加固定支架不得少于一个，玻璃钢风管长度超过20m时应按设计要求加伸缩节。

（3）、主风管吊架距支管之间的距离应不小于200mm。

（4）、空调风管吊装管道与支吊架间应加隔热木拖。

（5）、支吊架槽钢头及角钢的朝向，同一区域内应该只有两个朝向（横向和纵向）。且风管支吊架间距应统一，均匀，弯头两端均应加设支吊架。

（6）、吊杆距横担的端头30mm；吊杆距风管外边（保温风管指保温层外边）30mm。

（7）、安装期间，吊杆外留125px；安装、保温、打压等工作进行完，通过报验后，对吊杆进行切割，吊杆在螺帽外留2-3扣。

（8）、吊杆刷漆应均匀，颜色一致。风管安装完后，补刷一遍防锈漆。

（9）、风管弯头处、三通处、阀门处、必须加吊架、管道长度超过15m，防晃支架不得少于一个。

2、风管制作安装

（1）、施工流程

（2）、材料要求

①、板材：板材不得有波浪形缺陷、弯曲变形、凹凸不平的现象。 ②、型钢：无弯曲、变形现象。

（3）、主要机具

①、机具：联合冲剪机、剪板机、螺旋卷管、折方机、按扣式咬口折边机、电动剪刀等。

②、工具：工作台、台虎钳、电动剪、气焊、气割工具、管钳、手锤、手锯、活动板手、电锤等。

③、其它：钢卷尺、水准仪、水平尺、线附、石笔、小线等。

（4）、风管制作工艺

①、画出加工草图：依据施工图纸绘制；

②、无法兰连接矩形风管制作：对于风管大边长在120~1250mm之间的矩形铁皮风管，选材应按照设计要求。

③、焊接风管的制作：选择板材为2.0mm厚的冷轧钢板；

（5）、风管安装流程

①、风管安装前，先对安装好的支、吊、托架进一步检查其位置是否正确，是否牢固可靠。

②、根据施工方案确定的吊装方法（整体吊装或一节一节吊装），按照先干管后支管的安装顺序进行吊装。
