NAND FLASH和NOR FLASH是当前比较主流的两种结构类型的闪存芯片,应用十分广泛。
这两类芯片都是非易失存储器,可以对存储器单元块进行擦写和再编程。
他们在读取速度、写入速度、容量、坏快、擦写次数、适用性都有明显的区别NAND FLASH和NOR FLASH是当前比较主流的两种结构类型的闪存芯片,应用十分广泛。
这两类芯片都是非易失存储器,可以对存储器单元块进行擦写和再编程。
但它们之间也存在着巨大的差异,具体表现在以下几个方面。
1、读取速度NOR FLASH的读取速度比NAND FLASH稍快一些。
读取数据时,NAND FLASH 首先需要进行多次地址寻址,然后才能访问数据;而 NOR FLASH是直接进行数据读取访问。
2、写入速度NAND FLASH 由于支持整块擦写操作,所以其擦除和写入速度比NOR FLASH要快很多。
3、容量NAND FLASH 采用大量的地址线和数据线复用,而NOR FLASH直接通过地址线引脚来寻址。
因此,NAND FLASH在面积和工艺相同的情况下,可以提供更高的容量,能够相应地降低生产成本。
4、坏块NAND FLASH器件由于其大容量的特点,是允许存在坏块的(存在失效地址单元),NAND FLASH 生产厂商如果在生产过程中消除坏块会导致成品率太低、性价比很差,所以在出厂前要在高温、高压条件下检测生产过程中产生的坏块,对产生的坏块写入坏块标记,防止用户使用时向坏块写入数据;而NOR FLASH是不允许出现失效地址单元。
5、擦写次数FLASH由于写入和擦除数据时会导致介质的氧化降解,而NOR FLASH 擦写次数寿命只有NAND FLASH 的十分之一,故NOR FLASH 并不适合频繁地擦写。
6、适用性NOR FLASH较容易与其它芯片进行连接,可以直接使用,而NAND FLASH在使用前必须先写入驱动程序,而且为了防止向坏块写入内容,必须建立块地址的虚拟映射。
前言:目前,各类DDR,SDRAM或者RDRAM都属于都属于挥发性内存,只要停止电流供应内存中的数据便无法保持。
Flash是一种非易失性(Non-Volatile )内存,在没有电流供应的条件下也能够长久地保持数据,其存储特性相当于硬盘,这项特性正是闪存得以成为各类便携型数字设备的存储介质的基础。
1. NorFlash和NandFlash启动方式(1)NorFlash有自己的数据和地址总线,因此可采用类似RAM的随机访问。
NorFlash的特点是芯片内执行(XIP: eXecute In Place),这样应用程序应用程序可以直接在flash闪存内运行,不必再把代码读到系统RAM中。
如果uboot中的ro段就可以直接在NorFlash上运行,只需要把rw段和zi段拷贝到RAM中运行即可。
(2)Nand Flash器件使用复杂的I/O口来串行的存取数据,8个引脚用来传送控制,地址和数据信息。
由于时序较为复杂,所以一般CPU最好集成NAND控制器。
另外由于NandFlash没有挂接在地址总线上,所以如果想用NandFlash作为系统的启动盘,就需要CPU 具备特殊的功能。
如s3c2410具有一个stepping stone。
Note:1>S3C2410之所以可以将loader代码烧在NAND上从而boot,是由于s3c2410有一个内置的SRAM,叫做stepping stone.当加电后,可以自动将NAND的起始4K的内容拷贝到SRAM里,然后在RAM里执行,将NAND里的代码拷贝至SDRAM。
也就是我们就可以讲一个小于4K的loader烧至NAND Flash上就可以了。
2> NorFlash 随机存储介质,适合做代码存储并EIP,读取速度快。
NandFlash 连续型存储介质,适合用来做大量数据存储的。
2. NorFlash与NandFlash型读写的基本单位不同NandFlash和NorFlash的共性首先表现在向芯片中写数据必须先将芯片中对应的内容清空,然后再写入,也就是通常说的“先檫后写”。
NOR和NAND是现在市场上两种主要的非易失闪存技术。
Intel于1988年首先开发出NOR flash技术,彻底改变了原先由EPROM和EEPROM一统天下的局面。
紧接着,1989年,东芝公司发表了NAND flash结构,强调降低每比特的成本,更高的性能,并且象磁盘一样可以通过接口轻松升级。
但是经过了十多年之后,仍然有相当多的硬件工程师分不清NOR 和NAND闪存。
“flash存储器”经常可以与“NOR存储器”互换使用。
许多业内人士也搞不清楚NAND闪存技术相对于NOR技术的优越之处,因为大多数情况下闪存只是用来存储少量的代码,这时NOR闪存更适合一些。
而NAND则是高数据存储密度的理想解决方案。
NOR的特点是芯片内执行(XIP, eXecute In Place),这样应用程序可以直接在flash闪存内运行,不必再把代码读到系统RAM中。
NOR的传输效率很高,在1~4MB的小容量时具有很高的成本效益,但是很低的写入和擦除速度大大影响了它的性能。
NAND结构能提供极高的单元密度,可以达到高存储密度,并且写入和擦除的速度也很快。
应用NAND的困难在于flash的管理和需要特殊的系统接口。
性能比较flash闪存是非易失存储器,可以对称为块的存储器单元块进行擦写和再编程。
任何flash器件的写入操作只能在空或已擦除的单元内进行,所以大多数情况下,在进行写入操作之前必须先执行擦除。
NAND器件执行擦除操作是十分简单的,而NOR则要求在进行擦除前先要将目标块内所有的位都写为0。
由于擦除NOR器件时是以64~128KB的块进行的,执行一个写入/擦除操作的时间为5s,与此相反,擦除NAND器件是以8~32KB的块进行的,执行相同的操作最多只需要4ms。
执行擦除时块尺寸的不同进一步拉大了NOR和NADN之间的性能差距,统计表明,对于给定的一套写入操作(尤其是更新小文件时),更多的擦除操作必须在基于NOR的单元中进行。
什么是NOR和NAND闪存?NOR和NAND是现在市场上两种主要的非易失闪存技术。
Intel于1988年首先开发出NORflash技术,紧接着,1989年,东芝公司 发表了NAND flash结构。
NAND flash的单元尺寸几乎是NOR器件的一半,由于生产过程更为简单,NAND结构可以在给定的模具尺寸内提供更高的容量,也就相应地降低了产品的价格。
而且,它的写入和擦除速度很快,因此,其主要功能是存储资料,例如在CompactFlash、Secure Digi-tal、PCCards和MMC存储卡市场上所占份额最大。
NOR的传输效率很高,在小容量时具有很高的成本效益,更加安全,不容易出现数据故障,因此,主要应用以代码存储为主,多与运算相关。
目前,NAND闪存主要用在数码相机闪存卡和MP3播放机中,这两个市场的增长非常迅速。
而NOR芯片主要用在手机和机顶盒中,这两个市场的增长速度相对较慢。
NOR和NAND Flash存储器的区别NOR和NAND是现在市场上两种主要的非易失闪存技术。
Intel于1988年首先开发出NOR flash技术,彻底改变了原先由EPROM和EEPROM一统天下的局面。
紧接着,1989年,东芝公司发表了NAND flash结构,强调降低每比特的成本,更高的性能,并且象磁盘一样可以通过接口轻松升级。
但是经过了十多年之后,仍然有相当多的硬件工程师分不清NOR和NAND闪存。
相“flash存储器”经常可以与相“NOR存储器”互换使用。
许多业内人士也搞不清楚NAND闪存技术相对于NOR 技术的优越之处,因为大多数情况下闪存只是用来存储少量的代码,这时NOR闪存更适合一些。
而NAND则是高数据存储密度的理想解决方案。
NOR的特点是芯片内执行(XIP, eXecute In Place),这样应用程序可以直接在flash闪存内运行,不必再把代码读到系统RAM中。
NOR的传输效率很高,在1~4MB的小容量时具有很高的成本效益,但是很低的写入和擦除速度大大影响了它的性能。
NandFlash和NorFlash的区别详解写在前⾯: Flash存储器在嵌⼊式开发实施中有着重要位置,⽂本介绍⼀些关于Flash存储器的知识。
本⽂内容如下: (⼀) (⼆) (2-1) (2-2) (2-3) (2-4) (三) (3-1) (3-2) (3-3) (3-4) (3-5) (3-6) (3-7) (3-8) (3-9) (3-10) (四) (4-1) (4-2) (4-3) (4-4) (4-5)⼀、Nand Flash 和Nor Flash存储器简介 我们使⽤的智能⼿机除了有⼀个可⽤的空间(如苹果8G、16G等),还有⼀个RAM容量,为什么需要⼆个这样的芯⽚做存储呢,这就是我们下⾯要讲到的。
这⼆种存储设备我们都统称为“FLASH”,FLASH是⼀种存储芯⽚,全名叫Flash EEPROM Memory,通过程序可以修改数据,即平时所说的“闪存”。
Flash⼜分为NAND flash和NOR flash⼆种。
U盘和MP3⾥⽤的就是这种存储器。
Nand flash存储器经常可以与NOR Flash存储器互换使⽤。
⼤多数情况下闪存只是⽤来存储少量的代码,这时NOR闪存更适合⼀些。
⽽NAND则是⾼数据存储密度的理想解决⽅案。
(1)Nor Flash存储器简介 NOR Flash 的读取和我们常见的 SDRAM 的读取是类似,⽤户可以直接运⾏装载在 NOR FLASH ⾥⾯的代码,这样可以减少 SRAM 的容量从⽽节约成本。
intel公司1988年开发出了NOR flash技术。
NOR的特点是芯⽚内执⾏(XIP, eXecute In Place),这样应⽤程序可以直接在flash 闪存内运⾏,不必再把代码读到系统RAM中。
NOR的传输效率很⾼,在1~4MB的⼩容量时具有很⾼的成本效益,但是其很低的写⼊和擦除速度⼤⼤影响了它的性能。
⼀种NorFlash存储芯⽚ (2)Nand Flash存储器简介 Nand-flash内存是flash内存的⼀种,1989年,东芝公司发表了NAND flash结构。
FLASH芯片种类与区别1. NOR FlashNOR Flash是一种并行存储器,其结构类似于传统的ROM。
它具有快速读取速度和高可靠性,适合于存储大量的程序代码和数据。
NOR Flash可以被直接访问,支持随机读取和编程操作。
但是,NOR Flash的写入速度较慢且价格较高,逐渐被NAND Flash所替代。
2. NAND FlashNAND Flash是一种序列存储器,其结构是按行(Page)和块(Block)组织的。
NAND Flash拥有高密度、低成本和快速写入速度的特点,广泛应用于存储容量较大的数据。
它主要用于存储媒体文件、大型应用程序和操作系统。
然而,相比NOR Flash,NAND Flash的读取速度较慢且对于随机读取操作性能较差。
3. SLC FlashSLC(Single Level Cell)Flash是一种基于单元内只存储一个数据位的闪存技术。
它具有较长的寿命、较高的耐用性和较低的读取和写入延迟。
SLC Flash的价格相对较高,但在一些对可靠性和性能要求较高的应用中得到广泛使用,如军事设备、嵌入式系统等。
4. MLC FlashMLC(Multi Level Cell)Flash是一种基于单元内存储多个数据位的闪存技术。
它将SLC Flash的寿命和性能进行了牺牲,以更高的存储密度为代价获得更低的操作成本。
MLC Flash相对于SLC Flash来说容易出现位翻转和写入耗损等问题,但在普通电子设备中广泛应用,如智能手机、平板电脑等。
5. TLC FlashTLC(Triple Level Cell)Flash是一种比MLC Flash更高密度的闪存技术,它能够存储更多的数据位于单个存储单元内。
TLC Flash的存储密度非常高,价格更低,但在性能和寿命方面受到更大的限制。
由于TLC Flash存储单元内的电荷水平更复杂,因此更容易发生数据的位移和错误。
6. 3D V-NAND Flash3D V-NAND Flash是一种新型闪存技术,它采用垂直堆积的结构,通过将存储单元堆叠在一起来提高存储密度。
Flash Nor Nand闪存简介:闪存是可通过电擦写和重编程的非挥发性计算机存储器。
闪存技术主要应用在计算机和其他数字设备间传输数据的存储卡和USB盘上。
它是一种可用大块擦写和重编程技术访问的特殊类型的EEPROM (Electrically Erasable Programmable Read-Only Memory)。
闪存不需要电源维持芯片内保存的数据。
另外闪存相比硬盘有数倍的访问速度并且更抗震动。
它可以经受很大的压力,极端的温度,甚至可以浸泡在水中仍然保持可用。
FLASH MEMORY主要采用两种规格的技术:NAND和NOR。
NOR型与NAND型闪存的区别很大,打个比方说,NOR型闪存更像内存,有独立的地址线和数据线,但价格比较贵,容量比较小;而NAND型更像硬盘,地址线和数据线是共用的I/O线,类似硬盘的所有信息都通过一条硬盘线传送一般,而且NAND型与NOR型闪存相比,成本要低一些,而容量大得多。
因此,NOR型闪存比较适合频繁随机读写的场合,通常用于存储程序代码并直接在闪存内运行,手机就是使用NOR型闪存的大户,所以手机的“内存”容量通常不大;NAND型闪存主要用来存储资料,我们常用的闪存产品,如闪存盘、数码存储卡都是用NAND型闪存。
在大部分应用中都采用NAND FLASH,以下的芯片选型都是关于NAND FLASH。
NAND型闪存的技术特点:内存和NOR型闪存的基本存储单元是bit,用户可以随机访问任何一个bit的信息。
而NAND型闪存的基本存储单元是页(Page)(可以看到,NAND型闪存的页就类似硬盘的扇区,硬盘的一个扇区也为512字节)。
每一页的有效容量是512字节的倍数。
所谓的有效容量是指用于数据存储的部分,实际上还要加上16字节的校验信息,因此我们可以在闪存厂商的技术资料当中看到“(512+16)Byte”的表示方式。
目前2Gb以下容量的NAND型闪存绝大多数是(512+16)字节的页面容量,2Gb以上容量的NAND型闪存则将页容量扩大到(2048+64)字节。
nor flash和nand flash的原理
Nor Flash和Nand Flash是两种不同的闪存存储器技术,具有
不同的工作原理。
1. Nor Flash原理:
Nor Flash是一种非易失性存储器技术,采用了行列式的存储
结构。
它由一组相互连接的存储单元组成,每个存储单元可以存储一个位信息(0或1)。
每个存储单元有自己的地址,通
过提供正确的地址和时钟信号,可以从Nor Flash中读取数据。
Nor Flash的读取操作是以字节为单位进行的,因此可以快速
地访问任何存储位置。
另外,Nor Flash还支持随机访问,即
可以直接按地址读取任何存储单元的数据。
2. Nand Flash原理:
Nand Flash也是一种非易失性存储器技术,采用了串行式的存
储结构。
它由一组相互连接的存储单元组成,每个存储单元可以存储多个位信息。
Nand Flash的读取操作是以块为单位进行的,需要按照顺序从存储块的开头读取数据。
Nand Flash没有
提供直接随机访问的功能,需要通过读取整块数据,并在内部进行解码和处理才能获取所需的数据。
Nor Flash和Nand Flash在存储密度、读写速度、擦除操作等
方面有着不同的优势和局限性。
Nor Flash适用于在系统中需
要频繁读取数据的应用场景,如代码执行、系统启动等;而Nand Flash适用于需要较大存储容量和较低成本的应用场景,
如音视频存储、移动设备存储等。
Flash闪速存储器--(NAND和NOR比较)Flash闪速存储器--(NAND和NOR比较)一、闪速存储器的特点闪速存储器(FlashMemory)是一类非易失性存储器NVM(Non-VolatileMemory)即使在供电电源关闭后仍能保持片内信息;而诸如DRAM、SRAM这类易失性存储器,当供电电源关闭时片内信息随即丢失。
FlashMemory集其它类非易失性存储器的特点:与EPROM相比较,闪速存储器具有明显的优势——在系统电可擦除和可重复编程,而不需要特殊的高电压(某些第一代闪速存储器也要求高电压来完成擦除和/或编程操作);与EEPROM相比较,闪速存储器具有成本低、密度大的特点。
其独特的性能使其广泛地运用于各个领域,包括嵌入式系统,如PC及外设、电信交换机、蜂窝电话、网络互联设备、仪器仪表和汽车器件,同时还包括新兴的语音、图像、数据存储类产品,如数字相机、数字录音机和个人数字助理(PDA)。
Flash的技术特点如下:(1)区块存储单元:在物理结构上分成若干个被称为区块的存储单元,不同区块之间相互独立,每个区块几KB~几十KB。
(2)先擦后写:任何flash器件的写入操作只能在空或已擦除的单元内进行,所以大多数情况下,在进行写入操作之前必须先执行擦除。
(3)位交换:有时一个比特位会发生反转,就是位交换。
(4)区块损坏:使用过程中,某些区块可能会被损坏,区块损坏后就不可修复。
二、闪速存储器的技术分类全球闪速存储器的主要供应商有AMD、ATMEL、Fujistu、Hitachi、Hyundai、Intel、Micron、Mitsubishi、Samsung、SST、SHARP、TOSHIBA,由于各自技术架构的不同,分为几大阵营。
1 NOR技术NOR技术(亦称为Linear技术)闪速存储器是最早出现的FlashMemory,目前仍是多数供应商支持的技术架构。
它源于传统的EPROM器件,与其它FlashMemory技术相比,具有可靠性高、随机读取速度快的优势,在擦除和编程操作较少而直接执行代码的场合,尤其是纯代码存储的应用中广泛使用,如PC 的BIOS固件、移动电话、硬盘驱动器的控制存储器等。
NANDflash和NORflash的区别两种并行FLASHFlash存储器又称闪存,是一种可以在线多次擦除的非易失性存储器,即掉电后数据不会丢失,具体积小、功耗低、抗振性强等优点,为嵌入式系统中典型的两种存储设备。
1、NOR型Flash:如SST39VF160,可以直接读取芯片内存储器的数据,速度比较快,但价格较高;芯片内执行(XIP,eXecute In Place),应用程序可以直接在Flash上运行,不必再把代码读到系统RAM中;2、NAND型Flash:如K9F2808U0C,内部数据以块为单位存储,地址线和数据线共用,使用控制信号选择;极高的单元密度,可以达到高存储密度,并且写入和擦除的速度也快,应用NAND型的困难在于Flash的管理需要特殊的系统接口。
3、细述二者的差别:(1)、接口差别:NOR型Flash采用的SRAM接口,提供足够的地址引脚来寻址,可以很容易的存取其片内的每一个字节;NAND型Flash使用复杂的I/O口来串行的存取数据,各个产品或厂商的方法可能各不相同,通常是采用8个I/O引脚来传送控制、地址、数据信息。
(2)、读写的基本单位:NOR型Flash操作是以“字”为基本单位,而NAND型Flash 以“页面”为基本单位,页的大小一般为512字节。
(3)、性能比较:NOR型Flash的地址线和数据线是分开的,传输效率很高,程序可以在芯片内部执行,NOR型的读速度比NAND稍快一些;NAND型Flash写入速度比NOR型Flash快很多,因为NAND读写以页为基本操作单位。
(4)、容量和成本:NAND型Flash具有较高的单元密度,容量可以做得比较大,加之其生产过程更为简单,价格较低;NOR型Flash占据了容量为1~16MB闪存市场的大部分,而NAND型Flash只是用在8~128MB 的产品中,这也说明NOR主要用在代码存储介质中,NAND适合数据存储在CompactFlash、PC Cards、MMC存储卡市场上所占的份额最大。

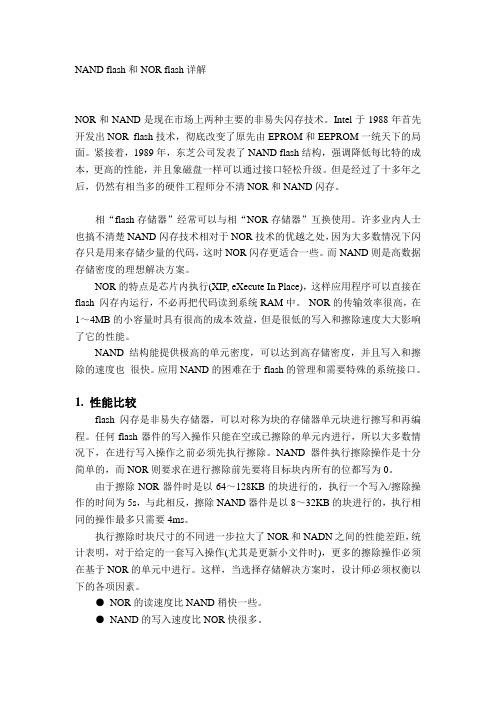

NAND flash和NOR flash详解NOR和NAND是现在市场上两种主要的非易失闪存技术。
Intel于1988年首先开发出NOR flash技术,彻底改变了原先由EPROM和EEPROM一统天下的局面。
紧接着,1989年,东芝公司发表了NAND flash结构,强调降低每比特的成本,更高的性能,并且象磁盘一样可以通过接口轻松升级。
但是经过了十多年之后,仍然有相当多的硬件工程师分不清NOR和NAND闪存。
相“flash存储器”经常可以与相“NOR存储器”互换使用。
许多业内人士也搞不清楚NAND闪存技术相对于NOR技术的优越之处,因为大多数情况下闪存只是用来存储少量的代码,这时NOR闪存更适合一些。
而NAND则是高数据存储密度的理想解决方案。
NOR的特点是芯片内执行(XIP, eXecute In Place),这样应用程序可以直接在flash 闪存内运行,不必再把代码读到系统RAM中。
NOR的传输效率很高,在1~4MB的小容量时具有很高的成本效益,但是很低的写入和擦除速度大大影响了它的性能。
NAND结构能提供极高的单元密度,可以达到高存储密度,并且写入和擦除的速度也很快。
应用NAND的困难在于flash的管理和需要特殊的系统接口。
1. 性能比较flash闪存是非易失存储器,可以对称为块的存储器单元块进行擦写和再编程。
任何flash器件的写入操作只能在空或已擦除的单元内进行,所以大多数情况下,在进行写入操作之前必须先执行擦除。
NAND器件执行擦除操作是十分简单的,而NOR则要求在进行擦除前先要将目标块内所有的位都写为0。
由于擦除NOR器件时是以64~128KB的块进行的,执行一个写入/擦除操作的时间为5s,与此相反,擦除NAND器件是以8~32KB的块进行的,执行相同的操作最多只需要4ms。
执行擦除时块尺寸的不同进一步拉大了NOR和NADN之间的性能差距,统计表明,对于给定的一套写入操作(尤其是更新小文件时),更多的擦除操作必须在基于NOR的单元中进行。
NOR和NAND是现在市场上两种主要的非易失闪存技术。
Intel于1988年首先开发出NOR flash技术,彻底改变了原先由EPROM和EEPROM一统天下的局面。
紧接着,1989年,东芝公司发表了NAND flash结构,强调降低每比特的成本,更高的性能,并且象磁盘一样可以通过接口轻松升级。
但是经过了十多年之后,仍然有相当多的硬件工程师分不清NOR和NAND闪存。
相“flash存储器”经常可以与相“NOR存储器”互换使用。
许多业内人士也搞不清楚NAND闪存技术相对于NOR技术的优越之处,因为大多数情况下闪存只是用来存储少量的代码,这时NOR闪存更适合一些。
而NAND则是高数据存储密度的理想解决方案。
NOR的特点是芯片内执行(XIP, eXecute In Place),这样应用程序可以直接在flash闪存内运行,不必再把代码读到系统RAM中。
NOR的传输效率很高,在1~4MB的小容量时具有很高的成本效益,但是很低的写入和擦除速度大大影响了它的性能。
NAND结构能提供极高的单元密度,可以达到高存储密度,并且写入和擦除的速度也很快。
应用NA ND的困难在于flash的管理和需要特殊的系统接口。
性能比较flash闪存是非易失存储器,可以对称为块的存储器单元块进行擦写和再编程。
任何flash器件的写入操作只能在空或已擦除的单元内进行,所以大多数情况下,在进行写入操作之前必须先执行擦除。
NAND器件执行擦除操作是十分简单的,而NOR则要求在进行擦除前先要将目标块内所有的位都写为0。
由于擦除NOR器件时是以64~128KB的块进行的,执行一个写入/擦除操作的时间为5s,与此相反,擦除NAND器件是以8~32KB的块进行的,执行相同的操作最多只需要4ms。
执行擦除时块尺寸的不同进一步拉大了NOR和NADN之间的性能差距,统计表明,对于给定的一套写入操作(尤其是更新小文件时),更多的擦除操作必须在基于NOR的单元中进行。
FLASH存储器主要用于存储固化的启动代码,文件系统,操作系统内核和初始化参数,它具有掉电保护功能。
较为常见的主流FLASH有NOR FLASH和NAND FLASH。
两种存储器最大的区别在于其数据读取和存储性能的差异。
目前较为常见的设计方式为较小容量的NOR FLASH 和较大容量的NAND FLASH搭配设计。
这是因为NOR FLASH支持内存随机访问,它和SDRAM一样,可以直接执行存储在FLASH中的程序,不同的是NAND FLASH它是整块内存访问方式,因此不能执行存储于其中的程序代码,必须将其拷贝到SDRAM中执行。
从存储性能上看,NAND FLASH具有得天独厚的优势,它的存储密度很高,价格比NOR FLASH系统便宜,并且写入擦写的速度比NOR系统高,一般NOR 系统FLASH存储小代码量的BOOTLOADER引导程序,在NAND系统FLASH 中存储代码量较大的内核和文件系统。
SDRAM存储器数据读取速度大大高于FLASH,但是其不具有掉电保护功能,这是因为SDRAM存储单元相当于一个电容,总是倾向于放电,为了避免数据丢失,总是不断刷新,对其充电,一旦掉电,数据全部丢失。
鉴于SDRAM高数据读写速度,通常用于程序运行突然间,数据区和堆栈区等临时数据读取和存放。
一般情况下,CPU启动时从复位地址开始读取启动代码,同时将系统和堆栈等都放入SDRAM。
