综合布线常见英文术语简称知识讲解

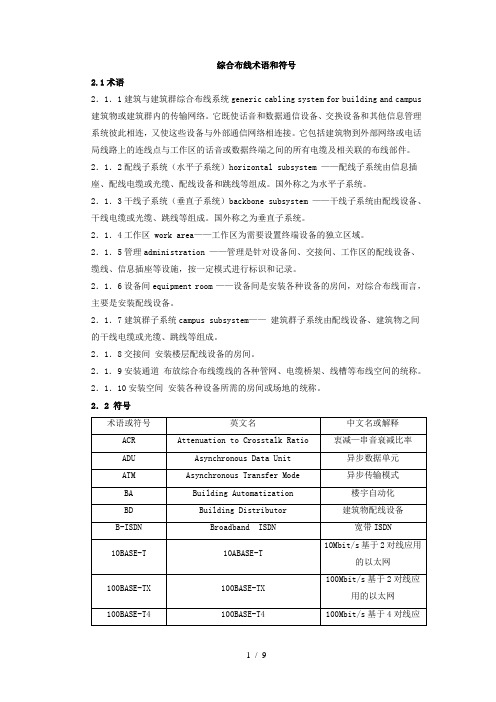

综合布线术语和符号2.1术语2．1．1建筑与建筑群综合布线系统generic cabling system for building and campus 建筑物或建筑群内的传输网络。

它既使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，又使这些设备与外部通信网络相连接。

它包括建筑物到外部网络或电话局线路上的连线点与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。

2．1．2配线子系统（水平子系统）horizontal subsystem ——配线子系统由信息插座、配线电缆或光缆、配线设备和跳线等组成。

国外称之为水平子系统。

2．1．3干线子系统（垂直子系统）backbone subsystem ——干线子系统由配线设备、干线电缆或光缆、跳线等组成。

国外称之为垂直子系统。

2．1．4工作区 work area——工作区为需要设置终端设备的独立区域。

2．1．5管理administration ——管理是针对设备间、交接间、工作区的配线设备、缆线、信息插座等设施，按一定模式进行标识和记录。

2．1．6设备间equipment room ——设备间是安装各种设备的房间，对综合布线而言，主要是安装配线设备。

2．1．7建筑群子系统campus subsystem——建筑群子系统由配线设备、建筑物之间的干线电缆或光缆、跳线等组成。

2．1．8交接间安装楼层配线设备的房间。

2．1．9安装通道布放综合布线缆线的各种管网、电缆桥架、线槽等布线空间的统称。

2．1．10安装空间安装各种设备所需的房间或场地的统称。

2．2 符号[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。

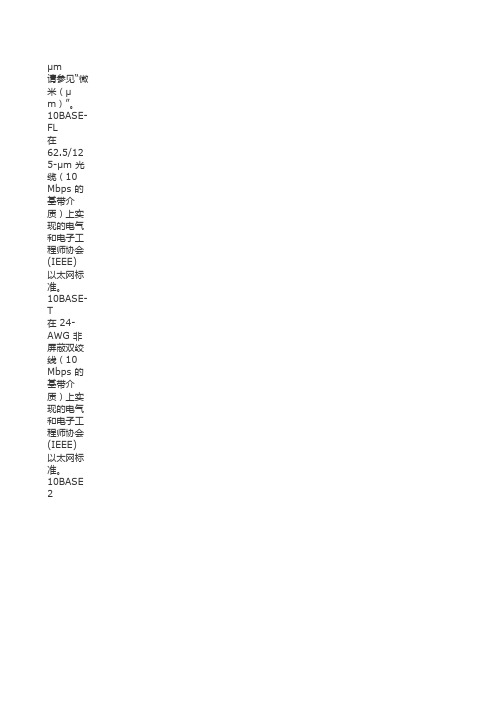

µm请参见“微米（µm）”。

10BASE-FL在 62.5/125-µm 光缆（10 Mbps 的基带介质）上实现的电气和电子工程师协会 (IEEE) 以太网标准。

10BASE-T在 24-AWG 非屏蔽双绞线（10 Mbps 的基带介质）上实现的电气和电子工程师协会 (IEEE) 以太网标准。

10BASE2在细同轴电缆（10 Mbps 的基带介质）上实现的电气和电子工程师协会 (IEEE) 以太网标准。

最大网段长小于10BASE5在对称电缆（10 Mbps 的基带介质）上实现的电气和电子工程师协会 (IEEE) 以太网标准。

最大网段长为 500 100BASE-T100 Mb/s 快速以太网的正式项目名称。

100BASE-T4使用 4 对 3 类线缆的 100 Mb/s 快速以太网。

100BASE-TX使用 2 对 5 类线缆的 100 Mb/s 快速以太网。

100VG-ANY LAN使用最初由 Hewlett Packard 和 AT&T 为 3 类线缆开发的需求优先级协议的 100 Mb/s LAN1000BASE-T使用铜线的千兆以太网的规范 (IEEE 标准 802.3ab)。

该标准定义：1 Gb/s 数据传输距离超过 100 米时，应使1000BASE-TX使用铜线的千兆以太网的规范 (TIA/EIA)。

该标准定义：1 Gb/s 数据传输距离超过 100 米时，应使用 4 对 6 1000Base-LX使用光缆（波长为 1300nm）的千兆以太网的规范（IEEE 标准 802.3z）。

1000Base-SX使用光缆（波长为 850nm）的千兆以太网的规范（IEEE 标准 802.3z）。

10 Gigabit Ethernet（10 千兆以太网）IEEE 已经开始定制在光纤布线上实现 10 千兆以太网的规范。

该标准与多模光纤和单模光纤的规范计划于 200 802.3由电气和电子工程师协会 (IEEE) 定义的标准，用于管理以太网使用的带有冲突检测的载波侦听多路访问 (CSM 802.5由电气和电子工程师协会 (IEEE) 定义的标准，用于管理令牌环网络访问方法的使用。

序号符号名称形式1：C D 形式2： C D建筑群配线架（系统图，含跳线连1接）形式1：B D 形式2：B D建筑物配线架（系统图，含跳线连2接）形式1：F D 形式2： F D楼层配线架（系统图，含跳线连3接）FD楼层配线架（系统图，无跳线连4接）形式1：CP 形式2：5 CP 集合点配线箱ODF光纤配线架（光纤总连接盘，系统6图，含跳线连接）7 LIU 光纤连接盘(系统图)MDF用户总配线架（系统图，含跳线连8接）* 配线架柜的一般符号（平面图）9 *可以用以下文字表示不同的配线架，CD—建筑群BD—建筑物FD—楼层10 SB 模块配线架式的供电设备（系统图）11 HDD 家居配线箱12 HUB 集线器13 SW 网络交换机14 PABX 程控用户交换机15 IP 网络电话16 AP 无线接入点TO17 信息点（插座）形式1：nTO 形式2：nTO 信息插座，n 为信息孔数（n≤4）18 例如：TO，2TO，4TO 分别为单孔、双孔、四孔信息插座形式1：* 形式2：* 信息插座的一般符号，*可以用以19 下的文字符号区别不同插座TP—电话TD—计算机（数据）MUTO20 多用户信息插座形式1：TV 形式2：TV21 电视插座22 光纤或光缆23 线槽24 CD 建筑群配线设备25 BD 建筑物配线设备26 FD 楼层配线设备27 CP 集合点28 ODF 用户配线架29 MDF 用户总配线架30 RJ45 8 位模块通用插座31 IDC 卡接式配线模块32 OF 光纤33 ST 卡口式锁紧连接器（光纤连接器）34 SC 直插式连接器（光纤连接器）35 SFF 小型连接器（光纤连接器）36 TE 终端设备37 HDD 家居配线箱序号表达内容英文代号汉字代号1 沿钢索敷设SR S2 沿屋架或楼层下弦敷设BE LM3 沿柱子敷设CLE ZM4 沿墙敷设WE QM5 沿天棚敷设CE PM6 在能进人的吊顶内敷设ACE PNM7 暗敷在梁内BC LA8 暗敷在柱子内CLC ZA9 暗敷在屋面顶板内CC PA10 暗敷在地面地板内FC DA11 暗敷在不能进人的吊顶内AC PNA12 暗敷在墙内WC QA13 线吊式敷设CP14 链吊式敷设CH L15 管吊式敷设P G16 吸顶式或直附式敷设S D17 嵌入式（不可上人的顶棚）敷设R R18 顶棚内安装（可进人的顶棚）CR DR19 墙壁内安装WR BR20 台上安装T T21 用硬质塑料管敷设PC VG22 用半硬质塑料管敷设FEC ZVG23 用薄壁电线管敷设TC DG24 用水煤气钢管敷设SC G25 用金属线槽敷设SR GC26 用电缆桥架托盘敷设CT27 用瓷夹头敷设PL CJ28 用塑料夹子敷设PCL VT29 用蛇皮管敷设CP30 用瓷瓶瓷柱敷设K CP术语或符号英文名中文名或解释ACR Attenuation to Crosstalk Ratio 衷减—串音衰减比率ADU Asynchronous Data Unit 异步数据单元ATM Asynchronous Transfer Mode 异步传输模式BA Building Automatization 楼宇自动化BD Building Distributor 建筑物配线设备B-ISDN Broadband ISDN 宽带ISDN10BASE-T 10ABASE-T 10Mbit/s 基于2 对线应用的以太网100BASE-TX 100BASE-TX 100Mbit/s 基于2 对线应用的以太网100BASE-T4 100BASE-T4 100Mbit/s 基于4 对线应用的以太网100BASE-T2 100BASE-T2 100Mbit/s 基于2 对线全双工应用的以太网1000BASE-T 1000BASE-T 1000Mbit/s 基于4 对线全双工应用的以太网100BASE-VG 100BASE-VG 100Mbit/s 基于4 对线应用的需求优先级网络CA Communication Automatization 通信自动化64CAP 64-Carrierless Amplitude Phase 8*8 无载波幅度和相位调制（也有16、4、2 的）CD Campus Distrbutor 建筑群配线设备CP Consolidation Point 集合点CSMA/CD Carrier Sense Multiple Access with Collision用碰撞检测方式的载波监听多路1BASE5 Detection 1BASE5 访问1Mbit/s 基于粗电缆CSMA/CD CSMA/CD 10BASE-F CSMA/CD 10Mbit/s 基于光纤10BASE-FCSMA/CD CSMA/CD Fibre Optic Inter-Repeater Link CSMA/CD 中继器之间的光纤链路FOIRLCISPR Commission Internationale Speciale des国际无线电干革命扰特别委员会Perturbations RadiodB dB 电信传输单位：分贝dBm dBm 取1mW 作基准值，以分贝表示的绝对功率电平dB mo dB mo 取1mW 作基准值，相对于零相对电平点，以分贝表示的信号绝对功率电平DCE Data Circuit Equipment 数据电路设备DDN Digital Data Network 数字数据网DSP Digital Signal Processing 数字信号处理DTE Date Terminal Equipment 数据终端设备ELA Electronic Industries Association 美国电子工业协会ELFEXT Equal Level Far End Crosstalk 等电平远端串音EMC Electro Magnetic Compatibility 电磁兼容性EMI Electro Magnetic Interference 电磁干扰ER Equipment Room 设备间FC Fiber Channel 光纤信道FD Floor Distributor 楼层配线设备FDDI Fiber Distributed Data Interface 光纤分布数据接口FEP [(CF(CF)-CF)(CF-CF)] FEP 氟塑料树脂FEXT Far End Crosstalk 远端串音f.f.s For further study 进一步研究FR Frame Relay 帧中继FTP Foil Twisted Pair 金属箔对绞线FTTB Fiber To The Building 光纤到大楼FTTD Fiber To The Desk 光纤到桌面FTTH Fiber To The Home 光纤到家庭FWHM Full Width Half Maximum 谱线最大宽度GCS Generic Cabling System 综合布线系统HIPPI High Perform Parallel Interface 高性能并行接口HUB HUB 集线器ISDN Integrated Building Distribution Network 建筑物综合分布网络IBS Intelligent Building System 智能大楼系统IDC Insulation Displacement Connection 绝缘压穿连接IEC International Electrotechnical Commission 国际电工技术委员会IEEE The Institute of Electrical and Electronice美国电气及电子工程师学会EngineersIP Internet Protocol 因特网协议ISDN Integrated Services Digital Network 综合业务数字网ISO Integrated Organization for Standardizafion 国际标准化组织ITU-T International Telecommunication Union- 国际电信联盟-电信（前称Telecommunications(formerly CCITT) CCITT）LAN Local Area Network 局域网LCF FDDI Low Cost Fiber FDDI 低费用光纤FDDILSHF-FR Low Smoke Halogen Free-Flame Retardant 低烟无卤阻燃LSLC Low Smoke Limited Combustible 低烟阻燃LSCN Low Smoke Non-Combustible 低烟非燃LSOH Low Smoke Zero Halogen 低烟无卤MDNEXT Multiple Disturb NEXT 多个干扰的近端串音MLT-3 Multi-Level Transmission-3 3 电平传输码MUTO Multi-User Telecommunications Outlet 多用户信息插座N/A Not Applicable 不适用的NEXT Near End Crosstalk 近端串音N-ISDN Narrow ISDN 窄带ISDNNRZ-I No Return Zero-Inverse 非归零反转码OA Office Automatization 办公自动化PAM5 Pulse Amplitude Modulation 5 5 级脉幅调制PBX Private Branch exchange 用户电话交换机PDS Premises Distribution System 建筑物布线系统PFA [(CF(OR)-CF)(CF-CF)] PFA 氟塑料树脂PMD Physical Layer Medium Dependent 依赖于物理层模式PSELFEXT POWER Sum ELFEXT 等电平远端串扰功率和PSNEXT Power Sum NEXT 近端串扰功率和PSPDN Packet Switched Public Data Network 公众分组交换数据网RF Radio Frequency 射频SC Subscriber Connector(Optical Fiber) 用户连接器（光纤）SC-D Subscriber Connector-Dual(Optical Fiber) 双联用户连接器（光纤）SCS Structured Cabling System 结构化布线系统SDU Synchronous Data Unit 同步数据单元SM FDDI Single- Mode FDDI 单模FDDISFTP Shielded Foil Twisted Pair 屏蔽金属箔对绞线STP Shielded Twisted Pair 屏蔽对绞线TIA Telecommunications Industry Association 美国电信工业协会TO Telecommunications Outlet 信息插座（电信引出端）Token Ring Token Ring 4Mbit/s 令牌环路4Mbit/s4Mbit/sToken Ring Token Ring 16Mbit/s 令牌环路16Mbit.s16Mbit/sTP Transition Point 转接点TP-PMD/CDDI Twisted Pair-Physical Layer Medium 依赖对绞线介质的传送模式/或称Dependent/cable Distributed Data Interface铜缆分布数据接口UL Underwriters Laboratories 美国保险商实验所安全标准UNI User Network Interface 用户网络侧接口UPS Uninterrupted Power System 不间断电源系统UTP Unshielded Twisted Pair 非屏蔽对绞线VOD Video on Demand 视像点播Vr.m.s Vroot.mean.square 电压有效值WAN Wide Area Network 广域网布线施工专用术语和词汇在局域网布线与施工过程中，通常会涉及到一些专用术语和词汇。

弱电系统中英文对照1.综合布线系统（Premises Distribution System/ Structured Cabling System）工作区子系统 The working area system水平子系统 Horizontal system垂直子系统 Vertical system设备间子系统 The equipment room system治理子系统 Management system建筑群子系统 Construction ensemble system2.社区安防系统 Security prevention system可视对讲系统 A visible walky-talky system防盗报警 Security alarm闭路监视 CCTV巡更 Night patrol周界防范 Perimeter Precaution门禁操纵 Access control3.公共设施监控系统 Public facility monitor system变配电 Electric transformer and distribution给排水 Water supply and drainage电梯 Elevator公共照明 Public lighting背景音乐及紧急广播 Background music and emergency broadcast4.宽带多媒体效劳系统 Broadband multimedia service system卫星接收及有线电视 Satellite reception and cable-TV broadband宽带接入 Broadband access社区网络效劳 Community network service5.智能家居系统 Intelligent home system多表远抄 Remote CC for meters家电智能操纵 Intelligent home appliances control system家居远程操纵 Home remote control家居防盗报警 Home anti-theft alarm6.BAS（楼宇自动化系统）楼宇设备监控系统 Building automation control system平安防范子系统 Security system火灾自动报警子系统 Fire alarm system7.CAS(通信网络系统)卫星接收及有线电视系统 Satellite reception and cable television system公用通信网络系统 Communication system of nets for public use卫星及微波通信系统 Satellite and microwave communication system视频会议系统 Video conference system无线对讲系统 Wireless walky-talky system背景音乐及紧急广播系统 Background music and emergency broadcasting8.OAS(办公自动化系统)事务型办公系统 Business office system治理型办公系统 Administrative office system决策型办公系统 Decision making office system9.平安防范子系统 Security System防盗报警系统 Intrusion Alarm System闭路监视系统 CCTV System门禁系统 Access Control System巡更系统 Patrol System停车场治理系统 Parking Administrative System10.环境系统 Environment System冷水系统 Cold water system热互换系统 Heat exchange system通排风系统 Ventilation system空调系统 Air-conditioning system新风系统 Make-up air system风机盘管加新风 Renewal of the blower fan coilVAV变风量系统 VAV system11.供配电系统Power Supply and Distribution高低压配电 Distribution of high and low-voltage electricity变电 Electricity transformation不中断电源 Continuous current应急发电 Emergency power12.照明系统Lighting System紧急照明 Emergency lighting工作照明 Lighting for work艺术照明 Artistic lighting特殊照明（障碍灯）Special lighting(obstacle lights)13.给排水系统 Water Supply and Drainage System给排水与饮用水 Water supply, drainage and drinking water卫生设备 Sanitary equipment污水及水处置 Sewage and intermediary water division14.交通运输系统 Transportation System电梯 Elevators扶梯 Escalators考勤系统 (Time Attendance)影像识别系统 (Video Identification System)电梯操纵 (Lift Access Control)15.IBMS (Intelligent Building Management System) 智能建筑治理系统BMS (Building Management System) 建筑物（建筑设备）（集成）治理系统BAS (Building Automation System) 建筑物（建筑设备）自动化系统SCS (Security System) 安防系统CCTV (Closed Circuit Television) 闭路电视监控系统ACS (Access Control System) 出口入口治理系统PMS (Parking Management System) 停车场治理系统PAS (Public Address System) 公共广播系统PS (Patrol System) 巡更治理系统FAS (Fire Alarm System) 火灾报警系统OAS (Office Automation System) 办公自动化系统GCS (Generic Cabling System) 结构化布线PDS (Premises Distributed System) 建筑与建筑群综合布线系统CAS (Communication Automation System) 通信自动化系统CNS (Communication Network System) 运算机网络系统PABX 程控互换机Centrex 虚拟网业务即集中式用户互换机SATV (Satellite Television) 卫星电视CATV (Cable Television) 有线电视(Community Antenna) 公共天线(Wireless Communication System) 无线通信系统(Inside Communication System) 内部通信系统PMS (Property Management System) 酒店治理系统。

综合布线常见英文术语简称一览。

ANSI：American National Standards Institute美国国家标准学会AU：Administration Unit 管理单元AUG：Administration Unit Group 管理单元组BAC：Building Automation & Control net建筑物自动化和控制网络B-ISDN：Brand band ISDN 宽带综合业务数字网BMS：Building Management System 智能建筑管理系统CD：Campus Distributor 建筑群配线架ER：Equipment Room 设备间FCC：Fire Alarm System 火灾报警系统FCS：Field Control System 现场总线FDDI：Fiberdistributed Data Interface光纤缆分布式数据接口。

FDMA：Frequency Division Multiple Access频分多址FPD：Fire Public Derice 消防设施FTTB：Fiber To The Building 光纤到大楼FTTC：Fiber To The Curb光纤到路边FTTH：Fiber To The Home 光纤到家庭FW：fire Wall 防火墙PACR：Attonuation to Crosstalk Ratio 衰减与串扰比 .GC：Generic Cabling 综合布线GSM：Global System for Mobile communications全球移动通信系统HFC：Hybrid fiber coax 光纤-同轴电缆混合系统I：Interference 串扰IA：Intruder Alarm防盗报警IB：Intelligent Building 智能建筑ICMP：Internet Control Message Protocol控制信息协议IDC：Insucation Displacement Connection绝缘层信移连接件IDF：Intermediate Distribution Frame 分配线架IDS：Industrial Distribution System 工业布线系统IMA：Interactive Multimedia Association交互式多媒体协议IN：Information Network 信息网IO：Information Outlet信息插座IT：Information Technology 信息技术ITU：International Telecommunications Union 国际电信联盟LE：Local Exchange本地交换网MDF：Main Distribution Frame 主配线架MIC：Mediu Interface Connector 介质接口连接器MIO：Multiuser Information Outlet 多用户信息插座MMO：Multionedia Outlet 多媒体插座MN-NES：MN-Network Element System 网元管理系统MN-RMS：MN-Region Management System 网络管理系统MO：Managed Object 管理目标 .NEXT：Near End Crosstalk 近端串扰NMS：Network Management System网络管理系统O/E：Optical to Electrical coverter 光电转换器OAM&P：Operation Administration，Maintenance and Provisioning 运行、管理、维护和预置OAM：Operation，Administration and Maintenance操作、管理和维护OSI：Open Systems Interconnection开放系统互连OTDK：Optical Time Doman Reflectometer 光时域反射线OTDM：Optical Time Division Multiplexing 光时分复用PA：Power Amphfier 功率放大器PABX：Private Auntomatic Branch Exchange 程控数字自动交换机Paging ：无线呼叫系统PBX：Private Brancn exchange 程控用户交换机PDS：Premises Distribution System 建筑物布线系统PSNT：Ponver Sum Next 综合近端串扰PVC：Polyvinyl Chloride 聚氯乙烯PWS：Power system 电源系统ITU-T：International Telecommunication Union-Telecommunication Sector国际电信联盟-电信标准部SC：Subscriber Connector(Optical Fiber Connector)用户连接器(光纤连接器)SC-D：Duplex SC Connector 双工SC连接器STI：Surface Transfer Impedance 表面传输阻抗ST：Straight Tip 直通式光纤连接器SCS：Stractured Cabling System 结构化布线系统SLC：Sate llite Commumication 卫星通信SNR：Sighal To Noise Ratio 信噪比STB：Set -Top -Box 机顶盒TC：Telecommunication Closet 通信插座TP：Tunst Pair 对绞线TP：Transirion Point 转接点TR：Token Ring 令牌网VI：Video interphone 可视对讲门铃VCS：vIdeo conferphone system 会议电视系统VOD：Video on demand 视频点播。

ANSI 美国国家标准协会American National Standards InstituteBICSI 国际建筑业咨询服务Building Industry Consulting Service InternationalCCITT 国际电报和电话协商委员会Consultative Committee on International Telegraphy and TelephonyEIA 电子行业协会Electronic Industries AssociationICEA 绝缘电缆工程师协会Insulated Cable Engineers AssociationIEC 国际电工委员会International Electrotechnical CommissionIEEE 美国电气与电子工程师协会Institute of Electrical and Electronics EngineersISO 国际标准化组织International Standards OrganizationITU-TSS 国际电信联盟——电信标准化分部International Telecommunications Union——Telecommunications Standardization SectionNEMA 美国国家电气制造商协会National Electrical Manufacturers AssociationNFPA 美国国家防火协会National Fire Protection AssociationTIA 美国电信行业协会Telecommunications Industry AssociationUL 安全实验室Underwriters LaboratoriesETL 电子测试实验室Electronic Testing LaboratoriesFCC 美国联邦电信委员会Federal Communications Commission(U.S.)NEC 美国国家电气规范National Electrical Code(issued by the NFPA in the U.S.)CSA 加拿大标准协会Canadian Standards AssociationISC 加拿大工业技术协会Industry and Science CanadaSCC 加拿大标准委员会Standards Council of Canada。
