MC34063实现低成本DC-DC

DC-DC变换电路m34063
关于警告：如果您输入的参数超过了34063的极限，它会自动弹出警告窗
口提醒您更改它们。

特殊输入：要设计极性反转电路请在输入或输出电压数字的前面加上负号，比如
－5V。

这是一种用于DC－DC电源变换的集成电路，应用比较广泛，通用廉价易购。

极性反转效率最高６５％，升压效率最高９０％，降压效率最高８０％，变换效率和工作频率滤波电容等成正比。

另外，输出功率达不到要求的时候，比如＞250～300MA时，可以通过外接扩功率管的方法扩大电流，双极型或MOS型扩流管均可，计算公式和其他参数及其含义详见最下部详细介绍即可。

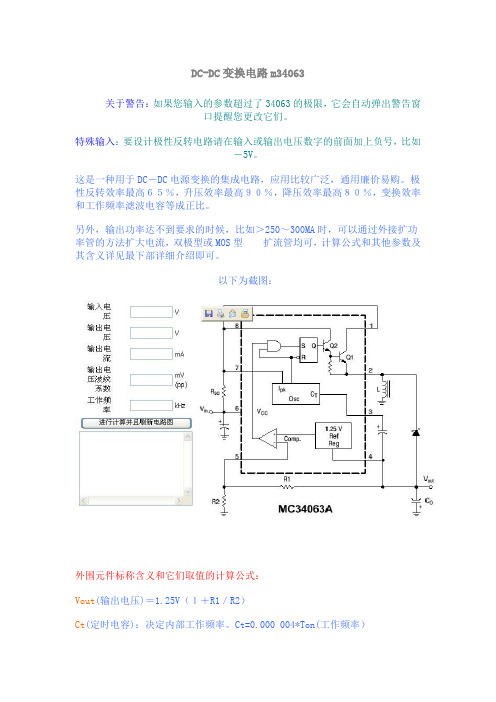

以下为截图：
外围元件标称含义和它们取值的计算公式：
Vout(输出电压)＝1.25V（１＋R1／R2）
Ct(定时电容)：决定内部工作频率。

Ct=0.000 004*Ton(工作频率）
Ipk=2*Iomax*T/toff
Rsc(限流电阻)：决定输出电流。

Rsc＝0.33／Ipk
Lmin(电感)：Lmin＝(Vimin－Vces)*Ton/ Ipk
Co(滤波电容)：决定输出电压波纹系数，Co＝Io*ton/Vp-p(波纹系数）
固定值参数：
Vces=1.0V ton/toff=(Vo+Vf－Vimin)/(Vimin－Vces）Vimin:输入电压不稳定时的最小值
Vf=1.2V 快速开关二极管正向压降。

都是来源于网络的治疗，整理整理，与大家分享学习，我想还是免费的好。

34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。

1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。

充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。

与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。

当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制通过检测连接在VCC（即6脚）和7 脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚) 对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。

开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。

开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。

MC34063实现低成本DC-DC变换电路在电源电路中，出于温升、效率以及其它因素的考虑，DC-DC变换应用很多，本文介绍一种低成本的DC-DC变换实现方案，它可以实现降压、升压与电压反转应用，其电路简单、成本低廉、效率高、温升低，这些电路被广泛应用。

电路的核心元件是MC34063，它是一种单片双极型线性集成电路，专用于直流-直流变换器控制部分,片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

MC34063的封装形式为塑封双列8引线直插式，内部电路原理框图如图一所示。

MC34063具有以下特点：1、能在3.0 40V的输入电压下工作。

2、带有短路电流限制功能。

3、低静态工作电流。

4、输出开关电流可达1.5A(无外接三极管)。

5、输出电压可调。

6、工作振荡频率从100HZ至100KHZ。

7、可构成升压降压或反向电源变换器工作原理由于内置有大电流的电源开关，MC34063能够控制的开关电流达到1.5A，内部线路包含有参考电压源、振荡器、转换器、逻辑控制线路和开关晶体管。

参考电压源是温度补偿的带隙基准源，振荡器的振荡频率由3脚的外接定时电容决定，开关晶体管由比较器的反向输入端和与振荡器相连的逻辑控制线路置成ON，并由与振荡器输出同步的下一个脉冲置成OFF。

电路原理图一内部框图中所表示的电路解释如下：振荡器通过恒流源对外接在CT管脚(3脚)上的定时电容不断地充电和放电以产生振荡波形。

充电和放电电流都是恒定的，所以振荡频率仅取决于外接定时电容的容量。

与门的C 输入端在振荡器对外充电时为高电平，D输入端在比较器的输入电平低于阈值电平时为高电平，当C和D输入端都变成高电平时触发器被置为高电平，输出开关管导通，反之当振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

，所以得到广泛使用所以得到广泛使用。

34063由于价格便宜电路简单且效率满足一般要求，。

由于价格便宜，，开关峰值电流达1.5A1.5A，，电路简单且效率满足一般要求. MC34063 DC/DC变换器控制电路简介：1. MC34063MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ引脚图及原理框图2.MC34063MC34063引脚图及原理框图电路原理MC34063 电路原理MC34063电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。

充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。

与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。

当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制通过检测连接在VCC（即6脚）和7 脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚) 对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。

开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。

低成本开关电源芯片MC34063A（MC33063）中文资料低成本开关电源芯片MC34063A（MC33063）中文资料该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。

它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。

该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。

在各类电子产品中均非常广泛的应用.MC34063主要特性:输入电压范围：2、5～40V输出电压可调范围：1．25～40V最大输出电流：1．5A最大开关频率：100kHz低静态电流短路电流限制可实现升压或降压电源变换器MC34063的内部结构,引脚图及引脚功能：图1 MC34063内部结构及引脚图1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz 范围内变化；4脚：电源地；5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1％的精密电阻；6脚：电源端；7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。

MC34063A在线电源计算器-Online Power calculationMC34063主要参数：MC34063应用电路图图2 MC34063电压逆变器图3 MC34063降压电路图4 NPN三极管扩流升压转换器图5 NPN三极管扩流降压转换器图6 升压转换器MC34063的工作原理MC34063组成的降压电路MC34063组成的降压电路原理如图7。

工作过程：1．比较器的反相输入端(脚5)通过外接分压电阻R1、R2*输出电压。

其中，输出电压U。

=1.25(1 R2/R1)由公式可知输出电压。

仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。

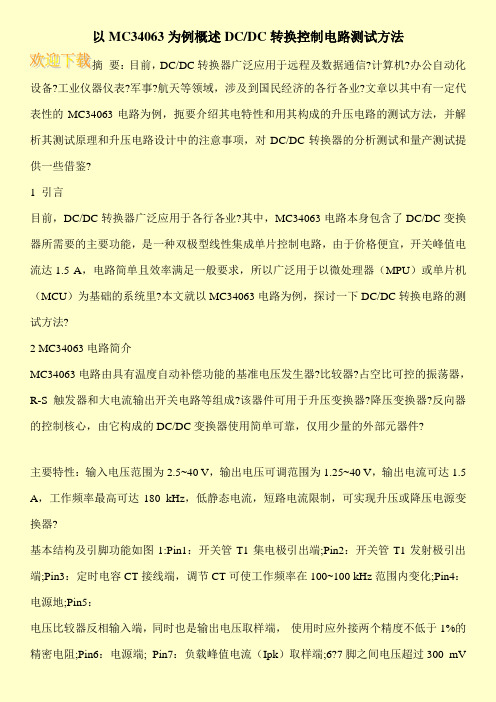

以MC34063为例概述DC/DC转换控制电路测试方法摘要：目前，DC/DC转换器广泛应用于远程及数据通信?计算机?办公自动化设备?工业仪器仪表?军事?航天等领域，涉及到国民经济的各行各业?文章以其中有一定代表性的MC34063电路为例，扼要介绍其电特性和用其构成的升压电路的测试方法，并解析其测试原理和升压电路设计中的注意事项，对DC/DC转换器的分析测试和量产测试提供一些借鉴?1 引言目前，DC/DC转换器广泛应用于各行各业?其中，MC34063电路本身包含了DC/DC变换器所需要的主要功能，是一种双极型线性集成单片控制电路，由于价格便宜，开关峰值电流达1.5 A，电路简单且效率满足一般要求，所以广泛用于以微处理器（MPU）或单片机（MCU）为基础的系统里?本文就以MC34063电路为例，探讨一下DC/DC转换电路的测试方法?2 MC34063电路简介MC34063电路由具有温度自动补偿功能的基准电压发生器?比较器?占空比可控的振荡器，R-S触发器和大电流输出开关电路等组成?该器件可用于升压变换器?降压变换器?反向器的控制核心，由它构成的DC/DC变换器使用简单可靠，仅用少量的外部元器件?主要特性：输入电压范围为2.5~40 V，输出电压可调范围为1.25~40 V，输出电流可达1.5 A，工作频率最高可达180 kHz，低静态电流，短路电流限制，可实现升压或降压电源变换器?基本结构及引脚功能如图1:Pin1：开关管T1集电极引出端;Pin2：开关管T1发射极引出端;Pin3：定时电容CT接线端，调节CT可使工作频率在100~100 kHz范围内变化;Pin4：电源地;Pin5：电压比较器反相输入端，同时也是输出电压取样端，使用时应外接两个精度不低于1%的精密电阻;Pin6：电源端; Pin7：负载峰值电流（Ipk）取样端;6?7脚之间电压超过300 mV时，芯片将启动内部过流保护功能;Pin8：驱动管T2集电极引出端?工作原理：振荡器通过恒流源对外接在CT管脚（3脚）上的定时电容不断地充电和放电，以产生振荡波形?充电和放电电流都是恒定的，所以振荡频率仅取决于外接定时电容的容量?与门的C输入端在振荡器对外充电时为高电平;D输入端在比较器的输入电平低于阈值电平时为高电平?当C和D输入端都变成高电平时，触发器被置为高电平，输出开关管导通?反之，当振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态?电流限制检测端Pin7通过检测连接在VCC和Pin7之间电阻上的压降来完成功能?当检测到电阻上的电压降接近超过300 mV时，电流限制电路开始工作?这时通过CT 管脚（Pin3）对定时电容进行快速充电，以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长?3 MC34063电路电参数测试说明对该电路的测试包含有振荡器部分?输出开关部分?比较器部分和器件总体，以及升压等应用部分进行测试?下面就各部分主要参数的测试方法做说明?3.1 振荡器部分对振荡器部分参数的测试包括振荡器频率（fosc）? 充电电流（Ichg）?放电电流（Idischg）?放电充电电流比（Idischg/Ichg）?电流限制检测电压（Vipk）;按测试条件施加电压，输入定时电容会产生如图2的充放电三角波形，据此波形可知振荡器频率，根据公式I=CV/t，可计算出其充放电电流，置VCC=Vpin7=5 V，由图2可知，定时电容充电过程明显大于放电过程，往下微调VPin7电压，直到电流限制电路开始工作，这时通过CT管脚（Pin3）对定时电容进行快速充电，以减少充电时间和输出开关管的导通时间，结果使得放电时间和输出开关管的关闭时间延长，当充电时间和放电时间相等时，VCC和Vpin7的压差即为电流限制检测电压Vipk?生如图2的充放电三角波形，据此波形可知振荡器频率，根据公式I=CV/t，可计算出其充放电电流，置VCC=Vpin7=5 V，由图2可知，定时电容充电过程明显大于放电过程，往下微调VPin7电压，直到电流限制电路开始工作，这时通过CT管脚（Pin3）对定时电容进行快速充电，以减少充电时间和输出开关管的导通时间，结果使得放电时间和输出开关管的关闭时间延长，当充电时间和放电时间相等时，VCC和Vpin7的压差即为电流限制检测电压Vipk?3.2 输出开关部分为了满足开关峰值电流1.5 A的要求，通常采用达林顿接法?由Pin5到T1管的CE两极输出，涉及振荡器?与门?R-S触发器，如果要T1管处于导通状态，振荡器输出信号就必须保持在逻辑1的状态，图3为达林顿两种接法的典型值?3.3 比较器部分当Pin5输入电压低于内部Vref时，Pin2会输出24~42 kHz的方波，VOL=0 V，VOH为VCC/2; Pin5输入电压高于内部Vref时，Pin2输出为0 V?由此得出Vref值即为Vth?本测试连同振荡器充放电频率一同检测完毕?Vth电参数表制定规格为1.21~1.29 V（工作温度为0~70 ℃），量产测试通常为常温，考虑到测试中的误差，可以将其规格定为1.225~1.275 V?。

基于MC34063的降压电源设计DC—DC降压电源DC--DC降压电源摘要：该降压电源变换电路采用MC34063芯片作为其电路构成的核心部分，用以对15v的输入滴电压经过降压电路降至5v；定时电容Ct用以控制振荡器的频率，电感L和电阻R1,R2则是以控制输出端电压；调节电感L的电感量以及电阻R2与R1的比值即可控制输出端的电压输出，该电路设计则是输出端的电压降至5v；且要求在输出端带负载时的电压压降在0---0.5v之间，同时要求输出端波纹尽量小。

English subject：Buck type transform power supplyAbstract:The buck power converter circuit adopts MC34063 chip as its core part of a circuit to the input voltage of the 12 V power supply circuit after step-down down to 5 V; Timing capacitance Ct can control the oscillator frequency, inducta nce L and resistance R1, R2 is used to control the output voltage of the; Adjust th e inductance load and inductance L resistance and can control the ratio R2 R1 is the output voltage output, this circuit design is the output voltage drop to 5 V; A nd require in the output voltage of the load to bring pressure drop in 0-between 0 .5 V, also asked the output ripple as low as possible.Keywords:Buck type transform power supply MC34063 12 V down to 5 V目录一．理论分析 (4)1.MC34063简介 (4)1.1.1MC34063构成 (4)1.1.2MC3406内部原理 (4)1.1.3MC34063主要应用电路 (4)2.制作的设计思路： (5)1.2.1题目要求 (5)1.2.2用MC34063制作降压电路的设计思路 (5)二：方案设计与论证 (6)2.1.1设计思路与原理图设计 (6)2.1.2降压电路相关参数计算 (6)三：系统硬件电路与实现 (7)四．系统测试 (7)4.1.1调试中用到的仪器 (7)4.1.2调试中遇到的问题 (7)4.1.3解决方案 (7)4.2测试 (7)4.2.1测试结果(数据) (8)4.2.2测试结论与误差分析 (8)附录1：电路原理图 (8)一．理论分析1.MC34063简介：1.1.1构成：MC34063是一种开关型高效DC/DC变换集成电路。

电源电路案例一：MC34063应用电路MC34063或MC33063是一种用于DC－DC电源变换的集成电路，应用比较广泛，通用廉价易购。

极性反转效率最高65％，升压效率最高90％，降压效率最高80％，变换效率和工作频率滤波电容等成正比。

能在3.040V的输入电压下工作。

电流限制SI检测端(5脚)通过检测连接在V+和5脚之间电阻上的压降来完成功能。

当检测到电阻上的电压降接近超过300mV时，电流限制电路开始工作，这时通过CT管脚(3脚)对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

其输出电压值可通过改变R4、R5电阻值来进行调整. 电路中限流电阻取值为Rsc,因此输入电流被限流在0.3V/Rsc。

1、升压变换器2、降压变换器Vout=(1+R2/R1)*1.25V3、升压变换器（大电流）Vout=(1+R2/R1)*1.25V 4、降压变换器（大电流）5、反向变换器Vout=(1+R1/R2)*1.25V案例二：浅析DT－101微型数字卫星接收机电源电路(34063A)市面上流行一款微型数字卫星接收机，机壳上标注型号为TV BoosterDT－101，体积仅比香烟盒稍大，故又称烟盒接收机。

该机用12V直流电源供电，与微型液晶显示器组合，非常适合室外寻星。

DT－101电源分为机外和机内两部分，机外部分为一只输出12v／1A的开关电源，体积很小，外形和手机旅行充电器相似(如图1)。

开关电源由普通的分立元件组成，因电源只输出12V电压，为了缩小体积和简化电路，省去了桥式整流电路前面的抗干扰电路和常用的TL431电压取样比较电路。

图2为开关电源的原理图。

DT－101属于直流供电机种，机内电源相关元件全部安装在主板的正面或背面，接收机所需的各组工作电源均由直流12V电压经相关元件转换后提供。

其中13／18V、5V、3.3 V，由DC-DC转换电路完成，核心元件为34063A，该单片双极性集成电路专用于DC-DC转换电路的控制，可以通过外围电路完成极性反转、升压与降压，输出电压取决于⑤脚外接的取样电阻，通过调整取样电阻的阻值即可调节输出电压，以此来达到数字机所要求的电压值。

MC34063是一個低價位的DC-DC交換式轉換IC，使用上非常方便，除了穩壓、降壓、升壓，甚至還可以轉成負向電壓。

雖然它的效率還不算很高，但電路簡單、成本低廉、溫升低，所以被廣泛應用在許多電源轉換用途上。

由於在站上有介紹過這個IC，並在站上提供了線上計算程式，所以有關低電流的升壓、降壓、反電壓變得非常方便，而且經過多次的運用，效果很滿意。

我最常用的方式是用來把7.2V或7.4V的鋰電升壓成12V以上的電壓來提供電路電源，由於有些同好多次來信問及製作時發生的一些問題，往往發生在接線錯誤、使用錯誤零件等…..為了減少製作時發生的錯誤，特把升壓電路的電路板Layout出來分享大家。

下圖為MC34063的升壓電路圖：零件參數及計算的方式各位可以查一下它的Data sheet，為了方便使用站上的計算程式來作示範。

比如設定為輸入7.4V；輸出12.V，輸出電流400mA，蓮波電壓30mA，振盪頻率為30Khz，依上述的值在線上計算網頁上填到相關的欄位，然後點選計算鈕，程式就會自動的把相關的零件值算出，如下圖：※有時你設定的輸出電流太大，致使Ipk大於1500mA時，程式會提醒你，超出MC34063的最大電流。

依照出現的答案套入電路中的電阻、電容值就OK了。

但依網友失敗的經驗中得知，大部的問題是:1. 用錯電感，由於需較大的電流，所以電感不要使用色碼電感，應使用電流較大的線繞鉄粉芯電感。

2. 二極體用錯，不要使用一般的1N4001~4007，要使用速度較快的schottky(簫基特二極體)，如1N 5820，1N 5819，1N 5818等…3. Rsc由於電阻較低，也許較不好找，但不能不用，找不到時還可用並的方式達成〈差一點數值沒關係，比如我就常用0.5歐姆並聯0.3歐姆。
