2.5 机械辅助装置.ppt

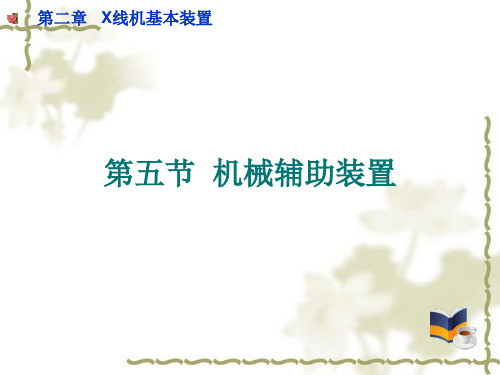

第二章 X线机基本装置
2、转轴附着式：
没有轨道，立柱直接由转轴规定在摄影床侧面。立柱能在一定角度内倾斜。横臂不能伸缩，也不能绕立柱转动，仅可绕自身长轴转动±90。以上。可以满足倾斜角度摄影或一定距离上的胸片架组合进行胸部摄影。尽管通用性差，但进行头颅、躯干部位的滤线器摄影操作较为方便。
或图形标记，如“—⊙—”，圆点
或圆圈表示中心，横线标记铅条的方向。
第二章 X线机基本装置
2、规格：
滤线栅的规格主要有焦距（F0）、栅比（R）和栅密度（N）。
焦点F
（1）焦距（F0）：也称半
径，从滤线栅焦点到栅板中
心的垂直距离。常用滤线栅
半
的焦距有80cm、90cm、
径
100cm、120cm和150cm
管头支持装置有落地式、附着式、悬吊式、C型臂式等几种结构形式。
第二章 X线机基本装置
（一）落地式
1、结构：立柱、移动轨道、横臂及滑架（抱筒）、钢丝绳、平衡砣和管头固定夹。
2、分类：双地轨式和天地轨式
第二章 X线机基本装置
（二）附着式
1、轨道附着式：用于支持立柱的轨道附着在摄影床的侧面上，尽管立柱活动范围小，但是具有落地式立柱的各种功能，能完成日常摄影的绝大部分工作。
在X线检查过程中，操作者可灵活地操作X线管头完成各种运动，当焦片距、投照方位和角度确定后使其临时固定，以保证在X线曝光过程中管头不移位、不颤动。将完成对X 线管头及其支持装置进行临时固定的装置称为锁止器。
常用的锁止器有旋钮式和电磁式两种。
（一）旋钮式常用于小型X线机的各种锁止。中型X线机多用于摄影时 X线管头角度的固定。固定方法：顺时针旋动旋钮，使其顶紧对面的非活动部件，双方固定而不产生相对运动；顺时针旋动可旋松而使其恢复活动。

第五章水力机械辅助设备运行PPT课件

第五章水力机械辅助设备运行
提要： 1．认识油气水系统图； 2．油气水系统在发电运行生产中的作用； 3．油气水系统统各如何投入和退出运行； 4．油气水系统在运行中如何检查和维护。
第一节油系统的运行
一、透平油系统的巡视与检查项目
• （1）透平油库巡视检查项目 a、各油罐及其连接法兰、阀门等不应漏油； b、净油罐油色正常； c、室内照明投入良好，防爆设施完善； d、油处理设备完好备用； e、油库内消防设施配备完好； F、无其它异常现象。
变化，防止冲洗时因水压下降造成润滑水中断的误停机事故发生。
f、发现并证实冷却水漏入轴承油槽时，立即报告，及时处理，直至停机处理
g、查看发电机空气冷却器水压表指示情况，管道有无漏水渗水现象；
h、如果供水系统的水源是由水泵抽水供给的，则应巡视检查水泵及电动机运转情况，并检查自动起动是否正常，检查蓄水池水位水流正常；
（2）将烘干合格的滤油纸按正确方式装入滤板与滤框之间，若压力较高，可在靠滤板的一面衬以滤布；
（3）转动手轮将滤板压紧；（4）关闭取样油阀；（5）投入动力电源保险，并检查切换开关在“切”位，
然后在配电室内投入动力交流电源；
（6）切换开关置“投入”位，启动滤油机，检查排油压力正常，一般为0.05-0.3Mpa；
一、透平油系统的巡视与检查项目
• （2）透平油管道系统巡视检查项目 a、各管路，阀门及其连接法兰处不应有漏油现象；
b、各管路相应阀门位置正确，油压表指示值及自动化元件、信号元件整定值正确，无故障信号出现；
c、各管道管夹安装无松动，损坏现象；
一、透平油系统的巡视与检查项目
• （3）真空滤油机运行时的检查和维护项目 a、电气控制系统安全，可靠； b、恒温控制是否灵敏、可靠、准确； c、各泵轴封是否损坏，有无泄漏； d、各管路系统及密封处有无漏气、漏油现象； e、液位控制是否可靠； f、工作压力是否正常，如有异常，应立即排除； g、随时补加真空泵润滑油； h、每运行50小时应作全面检查一次； i、真空滤油机电机运行3000小时，应补加或锂基润滑脂，如果停机一月以上，真空滤油机应放在干燥的地方，关闭电气柜门和所有阀门，盖好机身。

《IABP医学原理》课件

THANKS FOR WATCHING
感谢您的观看
IABP的生理效应
IABP能够改善心肌灌注，缓解心肌缺血和缺氧，从而改善心功能
。
IABP能够降低左心室负荷，减少心肌耗氧量，缓解心绞痛症状。
IABP能够提高全身组织器官的灌注量，改善组织器官的缺氧状态，减少多器官功能衰竭的风险。
CHAPTER 03
IABP的临床应用
IABP在急性心肌梗死中的应用
IABP在心脏康复领域的应用
总结词
IABP在心脏康复领域的应用将有助于提高患者的生活质量和预后效果。
VS
详细描述
心脏康复是指通过一系列综合性的治疗措施，帮助患者恢复心脏功能、改善生活质量。IABP作为一种有效的循环支持手段，在心脏康复领域具有广阔的应用前景。通过合理的使用IABP，可以帮助患者度过危险期，减轻心脏负担，促进心脏功能恢复，提高患者的生活质量和预后效果。同时，IABP还可以与其他心脏康复手段如运动康复、心理治疗等相结合，形成全面的治疗方案。
脉内球囊泵”。
它是一种用于心脏手术辅助的机械循环装置，通过在主动脉内植入一个可充气的球囊来辅助血液
循环。
IABP通过与心脏的同步舒缩，减少心脏负担，改善心肌灌注，维持正常的脑、肾等重要脏器的
灌注。
IABP的历史与发展
01
02
03
04
1958年，IABP由美国医生 Forrest H. Steiner发明并应
当气囊排空时，主动脉瓣开放，血液从左心室流入主动脉，推动全身血液循环。
IABP的血流动力学原理
IABP通过改变主动脉内的血流动力学来发挥作用。
当气囊充盈时，主动脉内的血流被排向冠状动脉和周围血管，减少了左心室的输出量，从而降低心脏负担。

【医学ppt课件】机械辅助装置(MAD)在心衰患者中的应用-PPT说课稿

ACC/AHA 推荐使用主动脉内球囊反搏治疗
“In virtually all shock-management strategies in which counterpulsation is used today, it acts as a stabilizing device or bridge to facilitate diagnostic angiography and revascularization.” 如今在休克的治疗中使用的主动脉内球囊反搏是保证循环稳定相再血管化治疗过渡的重要手段
VA-ECMO
VA-ECMO
避开了开胸手术的风险和并发症,缩短了手术时间
适用于：心脏衰竭或严重心肺衰竭的病人紧急心肺复苏急救时缺点：某些炎性介质和反馈反应,导致某些
脏器的损伤
ECMO 的类型
离心泵+微孔纤维膜式氧合器搏动泵+矽膜氧合器
离心泵+微孔纤维膜式氧合器
优点: 启动迅速, 肝素嵌入，溶血现象少，安全性高
血栓形成
离心式ECMO 泵血栓不易脱落进入人体造成栓塞
搏动泵则必须相对加强抗凝,否则可因血栓脱落造成严重后果
溶血
监测ACT、血小板计数、纤维蛋白原、血浆游离血红蛋白及尿镜检
回路凝结、动脉闭塞、回路压力> 300 mmHg 更换整个ECMO（泵和氧合器）
碱化尿液、保持尿量 > 3ml/kg/hr 、呋塞米或甘露醇
从升主动脉流出
通过减少左心室的工作，使心脏得到有效的休息，从而恢复功能
ECMO与CPB的区别
装置地点静脉贮血槽
凝血时间（秒）血液回收再输入低温溶血血液稀释动脉过滤器型式
CPB

2024版年度机械基础第六版PPT课件

2024/2/3
35
ABCD
2024/2/3
了解机械行业的最新发展动态和趋势，能够适应机械行业的变化和发展。
学习要求：认真听讲、积极思考、勤于实践、勇于创新。
6பைடு நூலகம்
02 机械概述
2024/2/3
7
机械定义及组成要素
机械定义
机械是一种用来转换或传递能量、物料和信息的系统或装置，其主要功能是利用力学原理来实现预定的动作或任务。
磨削加工
利用磨具对工件表面进行切削加工的工艺。磨削可用于加工各种表面，如内外圆柱面、圆锥面和平面等。
29
先进制造技术发展趋势
智能制造
利用人工智能、机器学习等技术，实现制造过程的自动化、智能化和柔性化。智能制造能够显著提高生产效率和产品质量。
绿色制造
通过节能、减排、资源循环利用等手段，降低制造过程对环境的影响。绿色制造是实现可持续发展的必然选择。
2024/2/3
16
常见传动类型介绍及特点分析
齿轮传动
通过齿轮的啮合来传递动力和运动，具有传动比准确、结构紧凑、效率高等特点，但制造成本较高。
带传动
利用带轮和传动带之间的摩擦力来传递动力，具有结构简单、成本低、适用于远距离传动等优点，但传动比不准确且效率较低。
2024/2/3
链传动
通过链条与链轮之间的啮合来传递动力，具有传动比准确、适用于恶劣环境等优点，但噪音较大且需要
轴的功能
轴用于支撑旋转零件、传递运动和动力，根据承载能力和刚度要求选择合适的轴。
轴承的类型和选用
包括滚动轴承和滑动轴承等，根据使用要求和工作条件选择轴承的类型、尺寸和材料等。
轴承的润滑和密封

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

07:36:09
三、活动遮线器
以驱动方式不同分为手动式和电动式。手动式多用于X线摄影，电动式多用于透视。
1.手动式直接以人工手动开闭遮线器的遮线铅板。摄影中使用者接近X
线管组件，可直接操作。其操作方式有旋钮式和拨杆式。 2.电动遮线器多用于透视装置，便于远距离控制。遮线板的移动是由低压、小型电机驱动的。控制电机的转
07:36:09
07:36:09
（三）悬吊式支持装置
悬吊式支持装置主要用于大型固定式X线设备。其主要组件有天轨、移动横轨、滑架及伸缩吊架、横臂和控制盒等组成。
07:36:09
07:36:09
悬吊式不占地面位置，覆盖范围大，操作十分方便，但价格贵、安装麻烦，只在机房内其他设备较多，以观察体内器官和组织是否正常、查找病灶的设备。
早期为荧光屏式透视用X线机目前生产的称为X线电视透视用X线机
07:36:09
1.荧光屏式诊视床
其结构主要由床座、床身、床面、荧光屏架及其平衡装置、胃肠摄影装置等组成，是透视用X机必备的辅助设备之一
07:36:09
二、种类（一）落地式---多用于中、小型X线机管头的支持。 1.天地轨式
07:36:09
2.双地轨式
该支持装置没有天轨，支持立柱和立柱移动的两条轨道都是地轨。两条轨道相隔一定距离，平行铺设在地面上
优点:安装容易，不受机房高度的限制缺点:地面多一条轨道，显得不够整洁。
07:36:09
07:36:09
2
1
07:36:09
拍照踝关节1视野较2视野合适
2.原理
遮线器就是利用可调空隙的铅板，遮去由窗口射出的不必要的原发射线，从而控制了射束的大小，改变实际使用的X线照射野。
X线管焦点、铅板的位置和间隙与照射野之间的关系如图。其间A/B＝a/b。
A是焦点到铅板的距离，是固定的 B是焦点到胶片的距离，是固定的 a是铅板间隙大小，可求的 b是照射野大小
07:36:09
（四）C形臂支持装置
C形臂支持装置因其形状而得名。它一端装有X线管头和遮线器。另一端装有X线影像转换和记录系统。它可分为悬吊式和落地式两种。
07:36:09
结构特点：1 是能充分利用空间，不占地面位置，有利于诊视床、X线电视系统的组合，方便工作人员的操作。 2 由于X线管能在较大的范围内做纵横、上下移动和转动，从而能满足X线摄影检查中各种位置和方向的需要。
07:36:09
1.点片架的结构及分类
有暗盒式点片架
07:36:09
07:36:09
无暗盒式点片架
2.点片架的几种平衡方式
外平衡方式
07:36:09
内平衡方式
07:36:09
复合平衡方式
07:36:09
07:36:09
07:36:09
2、遥控床
07:3床6:09下X线管式遥控床
床上X线管式遥控床
3.摇篮床
07:36:09
07:36:09
二、适时摄影装置
适时摄影装置具备方便地进行透视和适时摄影两种功能。适时摄影是把透视中认为病症最具代表性的时刻和方位抓
拍下来，以兹会诊和日后对照使用。
从摄影角度，透视对摄影起定位和病症观察作用；从透视角度，摄影是典型瞬间和方位的记录。点片装置就是两种功能的有机组合体。
的开闭程度，改变照射野的大小和形状。同一层上两片铅板总是以X线中心线为轴对称开闭的。
07:36:09
3、多层遮线器
由两组能开闭的铅板组成的两组中同一方向上的两对铅板工作时总是同步动作。但离
焦点距离大的一组铅板活动幅度较大，两组遮线铅板具有共同的照射野。两组铅板之间加有吸收散射线的方筒，以减少散射线向周围散射。 4、圆形照射野遮线器常在配用影像增强器的透视装置中使用有单片遮板式和叶瓣式。叶瓣式可电动操纵连续改变照射野的直径。多在心血管检查设备中使用。
3.X线中心线倾斜使用时，只能沿栅板的铅条方向倾斜，不能横向倾斜。
4.由于滤线栅在曝光时会吸收部分原发X线，所以用滤线器
摄影时要适当增加曝光条件。
07:36:09
（四）滤线器的种类和构造
1.固定滤线器
一块滤线栅板，摄影时置于人体与成像介质之间。使用比较方便，在栅密度较小时，胶片上会留下铅条的阴
07:36:09
三、使用注意事项
转动X线管头或移动立柱和横臂时，应首先解锁，到达预定位置后锁止固定。
操作时应注意用力均衡，轻移轻停，以防产生猛烈撞击而损坏机件。
保持地轨清洁切记：地轨上的防脱块和天轨上的缓冲弹簧一定固定牢固，
以免发生意外事故。
07:36:09
第二节遮线器
滤线器的主要组件是滤线栅板，目前多使用聚集式滤线栅板。构造：它是由许多极薄的铅条和易被X线穿透的物质交替排列、
粘合而成的平板。铅条的排列呈聚集状。焦距（f0）指栅板铅条会聚线到栅板的垂直距离。该指标表明栅板的使用距离
栅比（R）指铅条高度与间隙之比,常用栅板栅比有 8:1、12:1等。该规格表明滤线栅的滤线性能。
动方向和动作时间，即可将照射野调节到所需范围。
07:36:09
07:36:09
第三节滤线器与摄影床
一、滤线器
（一）滤线器的作用在较高千伏X线摄影中肢体接受照射时会产生散射线，呈随机方向辐射。滤线栅即用于滤除散射线，提高照片对比度
07:36:09
07:36:09
（二）滤线器结构及技术参数
一般有卧式和立式等形式。 1.卧式滤线器摄影床：外形与一张装简单的平床相似，由床
架、床面等组成。床面可作纵向或横和移动。
07:36:09
2.立式滤线器摄影台
主要用于胸部X线摄影。一般采用长焦距、高栅比的滤线栅板。以使图像质量得到显著提高。
07:36:09
07:36:09
第四诊视床与点片装置
07:36:09
07:36:09
二、遮线器的种类和应用
1、遮线板管套窗口附加一个开有一定尺寸方孔或圆孔的铅板，铅板
开口以X线中心线为对称中心。
铅板开口的大小在一定距离上得到一定范围的照射野。
2、活动遮线器可在任意距离上满足任意尺寸和长宽比例的照射野需要。由两对能开闭的铅板分两层垂直排列而成。控制两对铅板
07:36:09
第一节 X线管支持装置
一、功能在X线摄影时把X线管组件夹持固定在一定位置，使X线
管以一定距离和角度对摄影接受介质进行曝光，并保证摄影时X线管处于稳定状态。为了尽量减少移动病人，要求X线管能够做上下、左右和前后三方向移动，能绕X线管长轴、水平短轴转动。
07:36:09
影，影像诊断观察。
2.活动滤线器
曝光时使栅板处于活动状态，直到摄影结束为止。运动方向与铅条垂直。既能吸收散乱射线，胶片上也不会留下铅条的阴影。
07:36:09
（1）电动式活动滤线器
栅板由小型电机带动，沿轨道移动。可以由一侧移向另一侧，也可以作往复运动。常见有偏心式、往复式和突轮式。
07:36:09
（2）弹簧减幅振动式滤线器
滤线栅板由四个弹簧片支撑悬浮。当栅板受外力作用活动后即在簧片支撑下作往复减幅振荡，直至停止。
结构简单，使用方便，效果良好，广泛用于各种X线设备中。
07:36:09
07:36:09
二、摄影床
使用活动滤线器摄影时，病人肢体不能置于滤线栅板上。实用的方式是将滤线器安装在专用检查台下方。
第四章机械辅助装置
第一节 X线管头支持装置第二节遮线器第三节滤线器与摄影床第四节诊视床与点片装置
07:36:09
07:36:09
第三章内容控制台及低压部件主要位于
医生所处的操作间
07:36:09
本章涉及内容主要位于患者所处的设备间，X线发生装置提供了X线产生条件，机械辅助装置则是为X线机完成各种X线检查而设计的配套装置。
栅密度（N）即单位距离内的铅条数，条/cm。栅密度越大，栅板越薄，要
07:3求6:09制作工艺越精密。
（三）使用注意事项
1.滤线栅在使用时应置于人体与成像介质之间，印有文字或图形标记的一面应朝向X线管头方向。
2. X线管焦点应置于滤线栅铅条的会聚线上，在需要改变焦点到胶片的距离时，其距离变化不应超过栅板焦距的25%。
07:36:09
07:36:09
公共自行车锁止器
二、锁止器
作用：完成对X线管头及其支持装置进行临时固定的装置称为锁止器。（一）旋钮式
旋钮式是一种最简单的锁止器。固定方法：顺时针旋动旋钮，
使其顶紧对面的非活动部件，双方固定而不能产生相对运动。逆时针旋动可旋松而使其恢复活动。
07:36:09
（二）电磁式
电磁铁通电后产生磁力，克服支持簧片的弹力，与对面的金属部件吸合，使双方不能产生相对运动而锁止。断电后，电磁铁失磁，在支持簧片弹力作用下缩回，锁止解除。
07:36:09
07:36:09
（三）控制盒
采用电磁锁止器的外围装置，各运动方向的锁止控制开关可集中到一起，组成一个控制盒。
一、遮线器的功能及原理
1.功能遮线器安装在X线管管套窗口，用以在X线检查中遮去
不必要的原发射线，控制X线照射野的形状和大小， X线自焦点发出向周围辐射，检查中使用的只是其中一
个方向上的一束，并在管套窗口进行了初步限定，满足常用距离上最大照射野。由于遮线板靠近焦点，较小的位移即可引起照射野的较大变化。
（二）附着式
立柱由附着在摄影床侧面的轨道或转轴支持，因此较落地式更为紧凑，维修安装也方便。按其结构可分为两种。 1、轨道附着式
