【化学】中考化学图像题 pH的变化图像解题技巧及练习题(含答案)

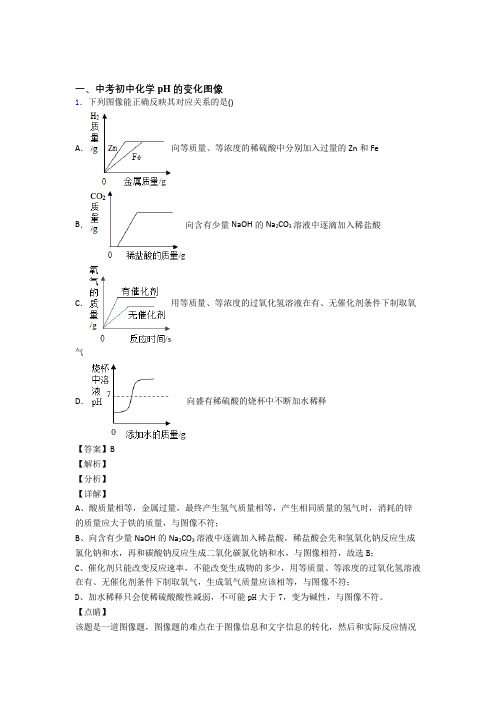

一、中考初中化学pH的变化图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。

【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。

2．下列图像不能正确反映其对应操作的是（）A．a图在一定量的AgNO3溶液中逐滴加入NaCl溶液B．b图足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应C．c图向稀盐酸中逐滴加入NaOH溶液D．d图等质量块状和粉末状CaCO3分别与足量等体积等质量分数的稀盐酸反应【答案】B【解析】【分析】【详解】A、在一定量的AgNO3溶液中逐滴加入NaCl溶液，不断产生白色沉淀，当恰好完全反应时沉淀达到最大值，对应关系正确；B、镁比锌活泼，镁和稀硫酸的反应速率较快，足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应，镁的活动性比锌强，反应速率快，反应时间短；镁和锌过量，盐酸完全反应，最终生成氢气的质量相等，对应关系不正确；C、向稀盐酸中逐滴加入NaOH溶液时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应的进行，pH升高，当恰好完全反应时，溶液的pH等于7，继续加入氢氧化钠溶液时，溶液的pH大于7，对应关系正确；D、首先粉末状碳酸钙和盐酸反应速率大于块状的，所以对应图象斜率要大，同时由于碳酸钙质量相同，所以二者图象的终点也相同，对应关系正确。

图像题P H 的变化图像知识点（大全）一、化学图像题pH 的变化图像（稀释或中和〉下列图象分别与选项中的操作项对应，其中不合理的是（）向一定量CuSCU 溶液和稀硫酸的混合溶液中滴加NaOH 溶液【来源】2020年河南省'漂河市实验中学中考一模化学试题 【答案】D 【解析】 【详解】A 、向一定量的NaOH 溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH 值的变化是从大于7逐渐的减小到小于7,故选项图象与选项中的操作项对应合理：B 、某温度下，将KNO?固体不断地加入水中，所得溶液的溶质的质量分数由。

不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理：C 、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH 溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D 、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0,故选项图象与选项中的操作项对应不合理。

故选D 。

1. 往一定量的NaOH 溶液中滴加稀盐酸至过量某温度下，将KNCh 固体不断地加入水中持续不断地加热一定质量的碳酸氢钠固体A. 溶质质量分数出B.2.卜・列图像与对应叙述正确的是沉淀质量小A.一定量的稀硫酸中加入锌粒B.向pH=l的溶液中加水C.加热KCIO3和MnO2的混合物制02D.一定量的CuSO4溶液中加NaOH溶液【来源】2015年初中毕业升学考试（湖南益阳卷）化学（带解析）【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。

【详解】A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=l的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7,错误；C、加热KCIO3和MnO2的混合物制。

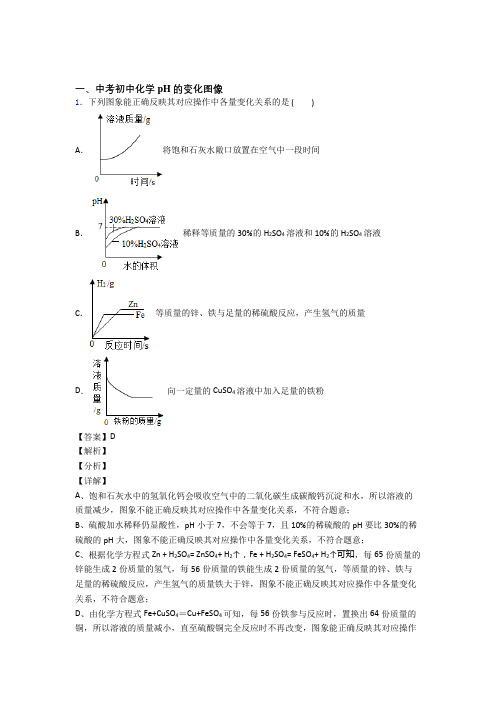

一、中考初中化学pH的变化图像1．下列图象能正确反映其对应操作中各量变化关系的是 ()A．将饱和石灰水敞口放置在空气中一段时间B．稀释等质量的30%的H2SO4溶液和10%的H2SO4溶液C．等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量D．向一定量的CuSO4溶液中加入足量的铁粉【答案】D【解析】【分析】【详解】A、饱和石灰水中的氢氧化钙会吸收空气中的二氧化碳生成碳酸钙沉淀和水，所以溶液的质量减少，图象不能正确反映其对应操作中各量变化关系，不符合题意；B、硫酸加水稀释仍显酸性，pH小于7，不会等于7，且10%的稀硫酸的pH要比30%的稀硫酸的pH大，图象不能正确反映其对应操作中各量变化关系，不符合题意；C、根据化学方程式Zn + H2SO4= ZnSO4+ H2↑，Fe + H2SO4= FeSO4+ H2↑可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量铁大于锌，图象不能正确反映其对应操作中各量变化关系，不符合题意；D、由化学方程式Fe+CuSO4＝Cu+FeSO4可知，每56份铁参与反应时，置换出64份质量的铜，所以溶液的质量减小，直至硫酸铜完全反应时不再改变，图象能正确反映其对应操作中各量变化关系，符合题意。

故选D。

2．下列图像不能正确反映其对应操作的是（）A．a图在一定量的AgNO3溶液中逐滴加入NaCl溶液B．b图足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应C．c图向稀盐酸中逐滴加入NaOH溶液D．d图等质量块状和粉末状CaCO3分别与足量等体积等质量分数的稀盐酸反应【答案】B【解析】【分析】【详解】A、在一定量的AgNO3溶液中逐滴加入NaCl溶液，不断产生白色沉淀，当恰好完全反应时沉淀达到最大值，对应关系正确；B、镁比锌活泼，镁和稀硫酸的反应速率较快，足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应，镁的活动性比锌强，反应速率快，反应时间短；镁和锌过量，盐酸完全反应，最终生成氢气的质量相等，对应关系不正确；C、向稀盐酸中逐滴加入NaOH溶液时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应的进行，pH升高，当恰好完全反应时，溶液的pH等于7，继续加入氢氧化钠溶液时，溶液的pH大于7，对应关系正确；D、首先粉末状碳酸钙和盐酸反应速率大于块状的，所以对应图象斜率要大，同时由于碳酸钙质量相同，所以二者图象的终点也相同，对应关系正确。

一、中考初中化学pH的变化图像1．下列图象能正确反映其对应操作中各量变化关系的是 ()A．将饱和石灰水敞口放置在空气中一段时间B．稀释等质量的30%的H2SO4溶液和10%的H2SO4溶液C．等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量D．向一定量的CuSO4溶液中加入足量的铁粉【答案】D【解析】【分析】【详解】A、饱和石灰水中的氢氧化钙会吸收空气中的二氧化碳生成碳酸钙沉淀和水，所以溶液的质量减少，图象不能正确反映其对应操作中各量变化关系，不符合题意；B、硫酸加水稀释仍显酸性，pH小于7，不会等于7，且10%的稀硫酸的pH要比30%的稀硫酸的pH大，图象不能正确反映其对应操作中各量变化关系，不符合题意；C、根据化学方程式Zn + H2SO4= ZnSO4+ H2↑，Fe + H2SO4= FeSO4+ H2↑可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量铁大于锌，图象不能正确反映其对应操作中各量变化关系，不符合题意；D、由化学方程式Fe+CuSO4＝Cu+FeSO4可知，每56份铁参与反应时，置换出64份质量的铜，所以溶液的质量减小，直至硫酸铜完全反应时不再改变，图象能正确反映其对应操作中各量变化关系，符合题意。

故选D。

2．下列图像能正确反应其对应关系的是（）A．向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液B．向足量的镁和铁中加入等质量、等质量分数的稀硫酸C．向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液D．某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】B【解析】【详解】A、向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液，pH应该是由小于7逐渐升高，直至等于或大于7，该选项对应关系不正确；B、向足量的镁和铁中加入等质量、等质量分数的稀硫酸，最终生成氢气质量相等，由于镁比铁活泼，反应需要时间短，该选项对应关系正确；C、向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸镁反应生成氢氧化镁沉淀和硫酸钠，该选项对应关系不正确；D、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，硝酸钾不能溶解，溶质质量分数不变，该选项对应关系不正确。

中考化学初中化学图像题金属及酸碱盐反应答题技巧及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．下列图像不能正确反映对应变化关系的是A．一氧化碳和过量的氧气在密闭容器中完全反应B．等质量的Zn和Mg分别与足量相同浓度的稀硫酸反应C．等质量CaCO3分别与足量相同浓度的稀盐酸反应D．在密闭容器中镁条与充足氧气反应时，固体的质量随时间变化【答案】D【解析】【详解】A、一氧化碳和过量的氧气在密闭容器中完全反应产生二氧化碳，分子总数逐渐减小，待反应完全后，分子总数不变，也不为零；故选项正确，但不符合题意；B、等质量的Zn和Mg分别与足量相同浓度的稀硫酸反应，镁产生的氢气多，镁的金属活动性大于锌，镁产生的氢气快；故选项正确，但不符合题意；C、等质量CaCO3分别与足量相同浓度的稀盐酸反应产生的二氧化碳质量相等，粉末状碳酸钙产生的气体快；故选项正确，但不符合题意；D、在密闭容器中镁条与充足氧气反应时，产生固体氧化镁，则固体的质量逐渐增大，待反应结束后，固体质量不变；故选项错误，但符合题意；2．下列图像分别与选项中的操作相对应，其中合理的是A．分别向相等质量的锌、铁中加入等质量分数的盐酸B．高温煅烧一定质量的石灰石C．向室温下的饱和石灰水中加入生石灰D．向硝酸钡和氢氧化钾的混合溶液中滴加稀硫酸【答案】A【解析】【分析】【详解】A、每56份质量的铁会生成2份质量的氢气，每65份质量的锌会生成2份质量的氢气。

所以分别向相等质量的锌、铁中加入等质量分数的盐酸，铁生成的氢气多。

A正确；B、石灰石的主要成分是碳酸钙，碳酸钙高温分解生成氧化钙和二氧化碳。

完全反应后固体的质量不可能为0，故图象不能正确反映其对应操作中各量的变化关系。

B错误；C、氧化钙溶于水会放热导致溶液温度升高，氢氧化钙溶解度下降，溶液中的溶质变少。

过一会儿后溶液温度恢复到室温，其溶解度会恢复到原来的量。

但由于氧化钙溶于水时消耗了水，所以溶液中的能溶解的溶质一定比原来要少，加入生石灰量较多，溶质可能为零。

一、中考初中化学pH的变化图像1．某校化学小组在利用硫酸和氢氧化钾两溶液探究酸碱中和反应时，利用数字化传感器测得烧杯中溶液pH的变化图像如图所示。

下列说法正确的是A．图中c点所示溶液呈碱性B．图中a点所示溶液中，含有的溶质是K2SO4和H2SO4C．该实验是将氢氧化钾溶液逐滴滴入到盛有硫酸溶液的烧杯中D．由c点到d点的变化过程中没有发生化学反应【答案】D【解析】【分析】【详解】A、根据图示，c点所示溶液pH﹤7，呈酸性，选项A不正确；B、从图中溶液的pH由大逐渐变小可知，该实验是将硫酸溶液逐滴滴入到盛有氢氧化钾溶液的烧杯中，图中a点所示溶液pH﹥7，呈碱性，溶液中氢氧化钾没有全部被反应，溶液中含有的溶质应该是K2SO4和KOH，选项B不正确；C、根据图中溶液的pH变化情况，溶液的pH起点大于7，且随着试剂的加入pH由大逐渐变小，可见该实验是将硫酸溶液逐滴滴入到盛有氢氧化钾溶液的烧杯中，选项C不正确；D、图中b点溶液的pH=7，此时硫酸和氢氧化钾恰好完全反应，继续加入稀硫酸，稀硫酸不和溶液中的其他物质反应，因此溶液的酸性逐渐增强，pH继续减小。

根据分析，虽然由c点到d点的变化过程中溶液pH继续减小，但变化中没有生成新物质，没有发生化学反应，选项D正确。

故选D。

2．下列实验所示的图像中，其纵坐标随横坐标变化关系合理的是A．硝酸铵溶于水B．等量CaCO3与足量盐酸C．稀释一定量浓硫酸D．向盐酸中滴加NaOH【答案】C【解析】【分析】【详解】A、硝酸铵溶于水，吸收大量的热，溶液温度降低，不符合题意；B、反应物的接触面积越大，反应越剧烈，所以粉末状的碳酸钙反应最剧烈，反应时间最短，不符合题意；C、将浓硫酸加水稀释成稀硫酸，溶质质量不变，符合题意；D、向稀盐酸中不断滴加氢氧化钠溶液，溶液的pH值从小于7逐渐增大，最终大于7，不符合题意。

故选C。

3．下列根据实验操作所绘制的图象中，正确的是（）况A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、用胃舒平主要成分Al（OH）3治胃酸过多，胃液pH不断变大，氢氧化铝不溶于水，胃液的pH不能增大到7，更不能超过7，故A错误。

一、中考初中化学pH的变化图像1．下列四个图形的变化趋势能正确描述对应操作的是（）A．足量的铁片和镁条分别与等质量、等质量分数的稀盐酸反应B．将浓盐酸敞口放置在空气中C．向氢氧化钠和硝酸钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、在金属活动性顺序中，镁和铁排在氢的前面，可以与盐酸发生置换反应生成氢气，镁排在铁的前面，故反应速度比铁快，在图像中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的镁与铁与相同的酸反应，生成氢气的质量相同，故A正确；B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B错误；C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图像显示是过一段时间才出现沉淀，故C错误；D、盐酸溶液呈酸性，加水后酸性减弱，pH增大，无论怎样加水，其pH总是小于7，不会大于7，故D错误；故选A。

2．以下四个图像与对应操作描述不相符的是（ ）A ．图A 是水通直流电B ．图B 是加热分解高锰酸钾C ．图C 是向20mLpH=13的NaOH 溶液中逐滴滴入pH=1的盐酸D ．图D 是t ℃时取溶质质量分数为w 的KNO 3饱和溶液20g ，升高温度至90℃【答案】A【解析】【分析】【详解】A 、在电解水实验中，通电一段时间后，生成氢气和氧气的体积比约为2:1，图像与对应操作描述不符，符合题意；B 、加热分解高锰酸钾，42422Δ2KMnO K MnO +MnO +O ↑，参加反应的高锰酸钾与生成氧气的质量比为：316:32，故31.6g 高锰酸钾生成氧气的质量为：3.2g ，故剩余固体的质量为：31.6g-3.2g=28.4g 。

图像与对应操作描述相符，不符合题意；C 、向20mLpH=13的NaOH 溶液中逐滴滴入pH=1的盐酸，氢氧化钠显碱性，pH ＞7，随着反应的进行，氢氧化钠与稀盐酸反应生成氯化钠和水，pH 逐渐减小至小于7。

中考化学重难专题完全突破专题五坐标曲线题类型一pH变化曲线①酸碱中和；图1：向碱性溶液中加酸性溶液，溶液pH不断增小，开始pH>7，B点恰好完全反应pH=7，最终pH<7；图2：向酸性溶液加碱性溶液，溶液pH不断增大，，开始pH<7，B点恰好完全反应pH=7，最终pH>7；②酸碱稀释图3：向碱性溶液中加水，起点pH>7，溶液pH不断减小(碱性逐渐减弱)，最终将接近于7（但不能达到7），更不可能超过7；图4：向酸性溶液中加水，起点pH<7，溶液pH不断增大(酸性逐渐减弱)，最终将接近于7（但不能达到7），更不可能超过7；类型二化学反应中物质质量变化曲线①反应物质量变化；图1:随着反应的进行，反应物的质量不断减少，直至不变，反应物有剩余。

（不完全反应，反应结束）；图2:随着反应的进行，反应物的质量不断减少，直至为零，反应物没有剩余，完全反应，反应结束）；②生成物质量变化:图3:随着反应的进行，生成物的质量达到最大，有一种反应物质量为零，此后生成物的质量不再随加入的反应物质量或时间发生变化（反应结束）；图4:在反应过程中使用催化剂，不影响生成物的质量，只影响反应的速率，由图像的斜率可以看出，加入催化剂后反应速率明显加快，但生成物质量保持不变；图5:两种物质的混合物和一种物质发生反应，有一个反应（O-A段）优先发生（没有明显的实验现象），第二个反应在第一个反应结束时开始，第二个反应（A-B段）的生成物质量曲线不从原点开始，而是从第一个反应结束时开始(即A点开始)。

（如将稀盐酸加到氢氧化钠和碳酸钠的混合溶液中，稀盐酸和氢氧化钠优先发生反应（0-A段），反应结束后稀盐酸和碳酸钠反应（从A点开始），产生气体，并且气体质量达到最大后（B 点），质量不随时间的变化而增加。

③反应后剩余物质量变化；图6:固体物质与溶液发生反应时，消耗的固体物质质量比生成的固体物质质量大时，随着反应的进行，溶液质量增加。

一、中考初中化学pH的变化图像1．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的铜粉B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸D．表示将等质量的大理石分别与等量且足量的稀盐酸反应【答案】C【解析】【分析】【详解】A、铜与稀硫酸不能反应，不能生成氢气，该选项对应关系不正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，氯化银沉淀不溶于盐酸，立即产生白色沉淀，该选项对应关系不正确；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，继续加入稀硫酸时pH小于7，该选项对应关系正确；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳质量相等，该选项对应关系不正确。

故选：C。

2．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。

稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；D、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。
