电气接（配）线规范及标准一、电气布管配线六步走第一步：电气识图“线路从什么地方来，到什么地方去”识图顺序：看标题栏和图纸目录→看总说明→看系统图→看平面布置图→看安装接线头图→看安装大样图→看设备材料表第二步：布管作为穿线管有两类，一是钢管，二是PVC管。

在布管中要求横平竖直，转弯处有一定的转弯半径。

如果线路很长，中间要设计过度接线盒。

在布管中每隔1.5—2.5米要有一个固定装置。

管中穿线余留空间不得少于60%电气布管工艺流程：弹线定位→加工管弯→稳住盒箱→暗管敷设第四步：对线对线的方法有很多，常用的有“两人对线法，高效的是单人对线法”第五步：导线连接（1）导线接头要紧密，牢固不能增加导线的电阻值。

（2）导线接头受力时的机械强度不能低于原导线的机械强度。

（3）导线接头包缠绝缘强度不能低于原导线绝缘强度，连接要牢固、紧密、包扎要良好。

二、电气配线原则低压电器配线原则手工布线时，应符合平直，整齐，紧贴敷设面，走线合理及接点不得松动便于检修等要求。

1、走线通道应尽可能少，同一通道中的沉底导线，按主.控电路分类集中，单层平行密排或成束，应紧贴敷设面。

2、同一平面的导线应高低一致或前后一致，不能交叉。

当必须交叉时，可水平架空跨越，但必须走线合理。

3、布线应横平竖直，变换走向应垂直90度。

4、上下触电若不在同一垂直线下，不应采用斜线连接。

5、导线与接线端子连接时，应不压绝缘层。

不反圈及露铜不大于1mm。

并做到同一元件.同一回来的不同接点的导线间距离保持一致。

6、一个接线端子上的连接导线不得超过两根。

7、布线时，严禁损伤线芯和导线绝缘。

8、导线截面不同时，应将截面大的放在下层，截面小的放在下层。

9、如果线路简单可不套编码套管。

元器件的安装1、组装前首先看明图纸及技术要求2、检查产品型号、元器件型号、规格、数量等与图纸是否相符3、检查元器件有无损坏4、必须按图安装(如果有图）5、元器件组装顺序应从板前视，由左至右，由上至下6、同一型号产品应保证组装一致性7、面板、门板上的元件中心线的高度应符合规定组装产品应符合以下条件：1、操作方便。

家用电线铺设标准一、地面配线1.1 导线类型选择在家用电线铺设过程中，应选择适用于室内环境的导线类型。

一般情况下，建议选择具有阻燃性能的护套电线，该类型的电线具有较好的防火性能和机械强度，同时便于铺设和安装。

1.2 导线截面积要求导线的截面积应根据用电负荷的大小进行选择。

对于家用电器，应根据每个电器的功率和电流值计算出所需的导线截面积。

一般来说，对于家用照明线路，可选用 1.5mm²的导线；对于普通插座线路，可选用2.5mm²的导线；对于大功率电器（如空调、电热水器等），应选用4mm²以上的导线。

1.3 导线颜色规范在地面配线过程中，导线的颜色应符合规范要求。

一般来说，相线应为红色、黄色或绿色，零线应为蓝色或黑色，地线应为黄绿相间的颜色。

此外，不同用途的导线应使用不同的颜色进行区分，以便于后续的维护和检修。

1.4 导线走向与弯曲半径导线的走向应尽可能保持平直，避免过多的弯曲和交叉。

当导线需要弯曲时，其弯曲半径应不小于导线直径的6倍。

同时，导线应避免受到拉伸、压弯或其他外力的作用，以免影响其性能和使用寿命。

二、墙上线管敷设2.1 线管选择在墙上线管敷设中，应选择符合国家标准的PVC线管。

该类型的线管具有较好的耐腐蚀性、绝缘性和机械强度，同时可有效保护电线免受外界环境的干扰和破坏。

2.2 线管连接与固定线管之间的连接应使用专用接口进行连接，以确保接口处的密封性和电气性能。

在安装过程中，应使用专用固定件将线管固定在墙体上，以确保线管不会受到外力的作用而发生移位或损坏。

2.3 线管弯曲半径要求在墙上线管敷设过程中，线管的弯曲半径应不小于线管直径的6倍。

过小的弯曲半径可能导致电线在弯曲处受到挤压或损坏，从而影响其性能和使用寿命。

2.4 线管内导线数量限制在线管内敷设导线时，应按照导线的截面积和线管的内径进行合理的选择。

一般情况下，线管内的导线数量不应超过线管截面积的40%，以保证导线的铺设质量和安全性。

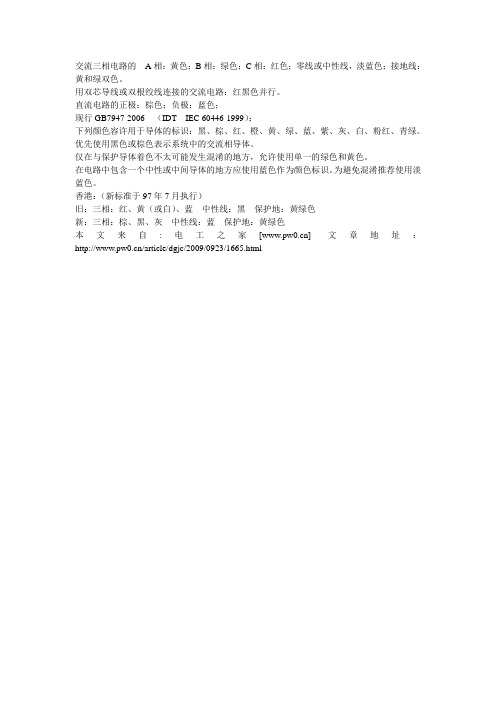

交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线，淡蓝色；接地线：黄和绿双色。

用双芯导线或双根绞线连接的交流电路：红黑色并行。

直流电路的正极：棕色；负极：蓝色；
现行GB7947-2006 （IDT IEC 60446-1999）：
下列颜色容许用于导体的标识：黑、棕、红、橙、黄、绿、蓝、紫、灰、白、粉红、青绿。

优先使用黑色或棕色表示系统中的交流相导体。

仅在与保护导体着色不太可能发生混淆的地方，允许使用单一的绿色和黄色。

在电路中包含一个中性或中间导体的地方应使用蓝色作为颜色标识。

为避免混淆推荐使用淡蓝色。

香港：（新标准于97年7月执行）
旧：三相：红、黄（或白）、蓝中性线：黑保护地：黄绿色
新：三相：棕、黑、灰中性线：蓝保护地：黄绿色
本文来自:电工之家[] 文章地址：/article/dgjc/2009/0923/1665.html。

供配电系统配线施工标准
一.设计及材料
(1)照明回路配电线路应配置PE线,灯具的外露可导电部分应与PE线连接。

(2)1类灯具均应带有接PE线的接线端子并附安全认证标识。

(3)低压配电系统采用的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证取样送检。

二施工
(1)插座接地线连接严禁串连。

若接地线断头应搭头，搭头时绕线匝数不应小于5匝，并用手钳拧紧，把余头并齐折回压在缠绕线上，搪完锡的线头用绝缘胶带和黑胶布包扎，各螺旋缠绕一层。

接地线搭头严禁使用压线帽。

(2)1类灯具安装应保证接地可靠。

568b标准568B标准。

568B标准是一种用于网线终端配线的标准，它规定了网线中各个线缆的连接方式，是网络工程中常用的一种标准。

在网络工程中，正确的网线终端配线是非常重要的，它直接影响到网络的稳定性和传输速度。

因此，了解和掌握568B标准是网络工程师必备的基本技能之一。

568B标准的具体内容包括了网线中8根线缆的连接顺序，它们分别是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

按照568B标准，这些线缆的连接顺序是，1号线白橙、2号线橙、3号线白绿、4号线蓝、5号线白蓝、6号线绿、7号线白棕、8号线棕。

这种连接方式保证了网络信号在传输过程中能够得到良好的保护和传输。

在实际的网络工程中，我们通常会使用网线来连接各种网络设备，如交换机、路由器、电脑等。

而这些设备之间的连接必须要按照568B标准进行配线，以确保网络的正常运行。

如果在配线过程中出现了错误，比如线缆连接顺序不正确，就会导致网络设备无法正常通信，甚至无法工作。

除了了解568B标准外，网络工程师还需要掌握一些基本的配线技巧。

比如，在进行网线终端配线时，要注意将线缆剥去外皮后，将各个线缆按照568B标准的顺序排列好，再将它们插入到网线插头中，并使用压线钳将它们固定好。

在使用压线钳时，要确保每根线缆都被牢固地夹住，以免在使用过程中出现脱落或接触不良的情况。

除了配线技巧外，网络工程师还需要了解一些常见的网线故障处理方法。

在网络运行过程中，有时会出现网线连接不良、线缆断裂、接触不良等故障，这就需要网络工程师及时地进行排查和处理。

在处理这些故障时，网络工程师需要使用测试仪器对网线进行测试，找出故障的具体位置，并进行修复。

总的来说，了解和掌握568B标准对于网络工程师来说是非常重要的。

它不仅是网络工程师的基本技能之一，也直接关系到网络的稳定性和传输速度。

因此，网络工程师在工作中要重视568B标准的学习和应用，不断提高自己的技能水平，为网络的正常运行和维护做出贡献。

配线:将电缆组合配置成为一个经济合理，符合使用要求的电缆系统或网络的设计技术称为电缆配线，简称配线。

根据电气图纸及电气元件完成设备安装及配线,使系统具备调试和正常使用工作。

配线标准：1配电箱，柜上的电器，仪表应符合电器、仪表排列间距要求。

2全部紧固件均采用镀锌件。

3二次配线均采用黑色线，加套管编序，线径按厂家标准。

4分层配电箱接线应考虑干线进出。

5开关接线端子应与导线截面匹配。

6配电箱、柜装有计量仪表的导线；如多芯铜线须采用套管或线鼻压接，并做好搪锡。

7电器安装后的配线须排列整齐，用尼龙带绑扎成束或敷于专用线槽内，并卡固在板后或柜内安装架处，配线应留适当长度。

8配电箱、柜所装的各种开关、继电器，当处于断开状态时，可动部分不宜带电；垂直安装时上端接电源，下端接负荷，水平安装时，左端接电源，右端接负荷。

（指面对配电装置）9配电箱、柜电源指示等，应接在总电源开关前侧。

10配电箱、柜内的配线须按设计图纸相序分色。

配电箱、柜内的电源母线，应有颜色分相标志。

11 所有铜母线连接处做搪锡处理，裸露部分均喷黑漆，贴色标。

12 配线整齐、清晰，导线绝缘良好。

导线穿过铁制安装孔、面板时要加装橡皮或塑料护套。

13配电箱、柜内的N线、PE线必须设汇流排，汇流排的大小必须符合有关规范要求，导线不得盘成弹簧状。

14 PE线用BVR线，线径选择按GB 50303-2002 ，P20，表6.1.2。

15配电箱、柜应考虑氧化镁等电缆的安装空间。

箱体二层板与箱体之间及二层板与箱体四周根据图纸进出线的规格及导线多少留出足够的配线空间。

配电箱、柜的箱体、二层板、面板均须有明显而不易脱落的与图纸相符的设计编号（箱体、二层板用钢字打出箱、柜编号），暗装配电箱箱体应有上或下的方向标识。

16凡是两根以上电缆（包括有∏接的电缆）进一个开关的配电箱总开关上端须要设过度处理装置，过度处理装置的规格必须与系统图中电缆规格相匹配。

17配电箱、柜内的PE线不得串接，与活动部件连接的PE线必须采用铜质涮锡软编织线穿透明塑料管，同一接地端子最多只能压一根PE线，PE线截面应符合施工规范要求。

配电箱配线标准# 配电箱配线标准## 一、前言嘿，朋友们！你知道配电箱吗？这可是咱们日常生活和工业生产中很重要的东西呢。

就像一个电力的小管家，把电流合理地分配到各个地方。

那配电箱里面的配线啊，就像是这个小管家的神经脉络，要是配线没弄好，那就可能会出大问题，小到家里电器罢工，大到工厂生产停摆。

所以啊，咱们今天就来好好聊聊配电箱配线标准，让大家心里都有个底，知道这事儿该怎么弄才靠谱。

## 二、适用范围1. 民用建筑- 在咱们住的房子里啊，配电箱配线可是很关键的。

从电表出来的电，经过配电箱，再分配到各个房间的插座、灯具等电器上。

比如说你家新装修，电工师傅在装配电箱配线的时候，就得按照这个标准来。

如果不按照标准，可能会导致电线过载，插座冒火花，这可是很危险的事儿呢。

2. 工业场所- 在工厂里，配电箱的配线就更复杂啦。

有各种大型设备需要供电，不同的设备功率不一样，对电流的要求也不一样。

这时候配电箱的配线就得根据设备的功率、使用频率等因素，按照标准来合理安排。

就像一个大工厂里有很多生产线，每个生产线就像一个用电大户，配电箱得把电准确无误地分配给它们，要是配线不标准，可能就会影响整个生产线的运行，造成很大的经济损失。

3. 商业设施- 商场、写字楼这些商业设施里，配电箱配线也得遵循标准。

商场里有各种各样的店铺，每个店铺的用电设备种类繁多，照明、空调、电脑等等。

写字楼里办公设备众多，电脑、打印机、复印机等都需要用电。

配电箱配线标准能确保这些商业设施里的电力供应安全、稳定，要是不按标准来，可能会出现局部停电或者电器损坏的情况，那对商家或者办公人员来说可就麻烦了。

## 三、术语定义1. 配电箱- 简单来说，配电箱就是一个集中控制和分配电能的箱子。

它里面装着各种开关、熔断器、断路器等电器元件，就像一个电力的中转站。

电能从电源（比如变压器）进入配电箱，然后配电箱再根据需要把电分配到不同的地方。

你可以想象它是一个电力的小枢纽，负责把电有条不紊地送到各个角落。
