循环水阀门选型、管网铺设经验谈

阀门在供水管网运行中的选型及应用摘要：鉴于在供水管网发生突发事件需要关闭阀门时，大部分大口径蝶阀由于关闭不严，造成事件完结延时或超时，给供水企业造成较大的负面影响，因此需要更进一步进行阀门选型探讨以彰显其重要性。

对供水企业来说，阀门的选型及应用具有非常重要的意义。

关键词：供水管道；突发事件；阀门选型及应用引言在城市供水管道运行中，阀门是流体输送系统中的主要控制部件，其主要作用是截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。

由于供水管道运行过程中因外力损坏、老化、对接、调节等原因，需要新建或维修设备和管道，为确保管网安全运行，防止因阀门问题造成停厂或大面积停水，因此，供水管网系统选择最适合的阀门显得尤为重要.下面，以商丘市水务公司城市供水主管网为例，为确保供水管网的安全运行，现就阀门的选型和应用分析如下。

一、实操阀门过程中存在的主要问题1、闸阀D100以上阀门我公司大多选用暗杆闸阀，硬密封闸阀如果保养不善，容易造成闸板与阀体内底槽因锈垢堆积锁死，当启闭阀门过程中用力过大宜造成阀杆断裂及传动螺纹铸件断裂，一般可采用更换阀杆及传动螺纹铸件后得以解决问题。

2、蝶阀阀体内部以及阀板各个部位虽然做了全面防腐，但不代表不腐蚀，它的腐蚀速度决定于介质的温度、压力、化学性能以及阀体材料的抗腐蚀能力，一般分为化学腐蚀和电化学腐蚀。

实际操作过程中发现，软密封蝶阀在使用5-10年后大多关闭不严。

由于阀体内壁及阀板堆积锈垢（见黄河路更换阀门照片）造成阀板旋转不到位关闭不严，用力过大易造成齿轮断齿及软密封胶体脱离或小块剥落关闭不严。

硬密封蝶阀由于密封圈是金属材质，与软密封蝶阀相比就能克服因水垢问题造成的上述问题。

二、案例分析1、铜杆闸阀：2018年5月份在文化路管网改造中，经过实际操作发现，长征路与文化路交叉口往南Dg300铜杆硬密封Z45T-10闸阀（长期掩埋，已安装30年）能够完全关闭；文化路与民权路往南Dg300铜杆硬密封Z45T-10闸阀（已安装23年）能够完全关闭；文化路与平原路交叉口往南Dg300铜杆硬密封Z45T-10闸阀（已安装30年）能够完全关闭。

关于供水管网中阀门使用问题的研讨为了适应现阶段供水管网工作的要求，进行阀门整体使用体系的健全是必要的。

进行阀门开启、关闭环节的控制，有效减少管段的工作问题状况。

文章就供水管网阀门问题展开分析，通过对实地调研及实地考察模式的开展，进行阀门使用方案的优化。

标签：自来水管道；阀门使用；管网阀；供水网络1 阀门的功能性及类型（1）城市供水管网体系是城市系统的重要组成部分，通过对管网系统的建设，实现水厂自来水的输配，也因此城市供水管网体系四通八达。

水源是人们日常生活及社会经济的发展关键，这种特点决定了供水管网安全运输的必要性。

受到客观环境及工作因素的影响，水资源运输经常出现故障问题，为了适应实际工作的要求，需要进行管网体系的更新及改造，阀门的完好率受到阀门种类、制造模块、管路设计、阀门组织、启闭作业等多方面的影响，为了优化城市供水管网体系，必须实现阀门整体使用质量的提升。

（2）在实际工作模块，蝶阀故障率普遍高于閥闸故障率，为了满足供水管网的工作要求，必须进行闸阀使用范围的扩大。

软密封阀闸是供水体系常见的工作模式。

目前来说，我国软密封闸阀制造体系尚不健全。

在我国软密封闸阀的工作模块，铜螺母块嵌挂于衬胶阀板上，类似于闸阀的结构，由于螺母块的活动性，容易导致阀板的衬胶脱离状况。

在国外软米封闸阀工作模块，铜螺母块镶嵌于衬胶闸板内，形成了一个统一性的整体，避免出现阀板衬胶的剥离状况，这种方法对于阀体与阀盖的组合同心度要求比较高。

在软密封闸阀的启闭模块，不能关闭的过死，需要满足止水工作要求，避免出现衬胶剥离状况。

在阀门试压检验模块，通过对扭力扳手的使用，可以进行关闭程度的控制，这是自来水公司阀门操作的重要环节。

（3）在我国供水管网工作中，中线蝶阀的整体使用量比较大，其效果比较好。

在制造方式上，中线蝶阀存在很多的模式。

比如有一种阀体衬胶层后有支成架，一种阀体衬胶层没有支撑架。

第一种的衬胶梁比较小，第二种的过流面积比较大。

建筑给排水安装中如何选用阀门[摘要]本文作者针对建筑给水排水系统的特点和阀门在使用中存在的问题，从阀门的分类着手，介绍了建筑给排水常用阀门的选用点和需要注意的问题。

[关键词]阀门；选用设置在给排水管道系统中的阀门的基本功能是控制其开启、关闭程度，从而达到对管道输送的流体流量、压力、温度进行“通过”、“断流”和“调节”的目的。

因此，了解阀门的特性、适用范围和安装要求是极为重要的。

1.阀门在使用中存在的问题1.1制造加工粗糙，外观造型不美观。

1.2密封不严：漏水严重，不仅浪费水资源，也给用户增加水费负担；1.3材料质量差：强度低且易生锈，开启时阀柄轮破裂，阀杆被扭断，阀体出现裂纹；1.4锈蚀严重：开启困难、打不开、关不严2.阀门分类按使用性质分类2.1隔断（检修）用阀门为方便对用水设备、器具及管道进行检修或更新，或增加用水设备、器具等，需要截流断水而设置的阀门，如闸阀、蝶阀、球阀、截止阀等。

2.2控制用阀门为对管道系统的不同部位水流方向和用水设备，制水设备的压力、温度、开启状况或管内介质流量、压力、温度进行控制而设置的能自动响应系统信号或靠管道介质能量驱动的阀门，如减压阀、持压阀、控制阀、止回阀等。

2.2.1调节用阀门为使管道系统某部位输送的水的流量符合设计要求而设置的阀门。

如调节阀、减压阀、节流阀、定流量阀、流量控制阀、温度自动调节阀等。

2.2.2.特殊用途阀门在管道系统特殊部位而装设的阀门。

如排气阀、排泥阀、计量阀、注水阀、疏水阀等。

2.2.3专用阀门指用于消防给水系统的阀门，如各种报警阀、信号阀、水流指示器等。

2.3防护用阀门为保证管道系统不被回流污染和过高压力破坏，保证安全运行而设置的阀门，如安全阀、泄压阀、管道倒流防止器、防爆波阀、安全阀、水锤消除器、紧急关闭阀等。

2.4按使用压力分类2.4.1低压阀门：工作压力为0.6-1.6MPa。

2.4.2中压阀门：工作压力为1.6-2.5Mpa。

2.4.3高压阀门：工作压力为40Mpa及以上。

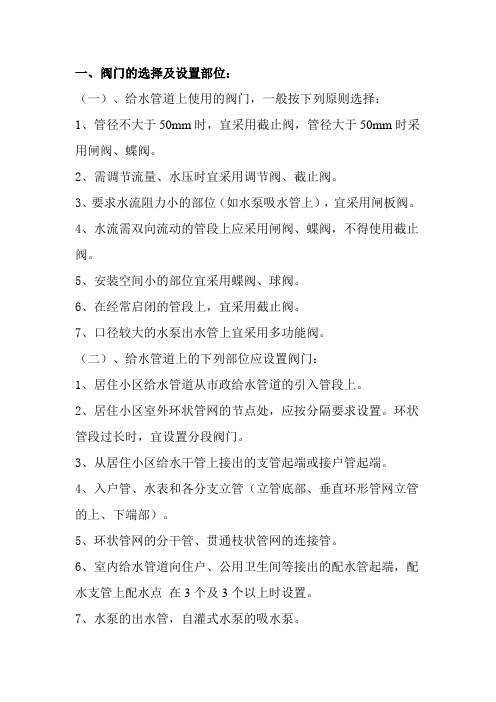

一、阀门的选择及设置部位：（一）、给水管道上使用的阀门，一般按下列原则选择：1、管径不大于50mm时，宜采用截止阀，管径大于50mm时采用闸阀、蝶阀。

2、需调节流量、水压时宜采用调节阀、截止阀。

3、要求水流阻力小的部位（如水泵吸水管上），宜采用闸板阀。

4、水流需双向流动的管段上应采用闸阀、蝶阀，不得使用截止阀。

5、安装空间小的部位宜采用蝶阀、球阀。

6、在经常启闭的管段上，宜采用截止阀。

7、口径较大的水泵出水管上宜采用多功能阀。

（二）、给水管道上的下列部位应设置阀门：1、居住小区给水管道从市政给水管道的引入管段上。

2、居住小区室外环状管网的节点处，应按分隔要求设置。

环状管段过长时，宜设置分段阀门。

3、从居住小区给水干管上接出的支管起端或接户管起端。

4、入户管、水表和各分支立管（立管底部、垂直环形管网立管的上、下端部）。

5、环状管网的分干管、贯通枝状管网的连接管。

6、室内给水管道向住户、公用卫生间等接出的配水管起端，配水支管上配水点在3个及3个以上时设置。

7、水泵的出水管，自灌式水泵的吸水泵。

8、水箱的进、出水管、泄水管。

9、设备（如加热器、冷却塔等）的进水补水管。

10、卫生器具（如大、小便器、洗脸盆、淋浴器等）的配水管。

11、某些附件，如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等。

12、给水管网的最低处宜设置泄水阀。

（三）、止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择：1、阀前水压小时，宜选用旋启式、球式和梭式止回阀。

2、关闭后的密闭性能要求严密时，宜选用有关闭弹簧的止回阀。

3、要求削弱关闭水锤时，宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀。

4、止回阀的阀掰或阀芯，应能在重力或弹簧力作用下自行关闭。

（四）、给水管道的下列管段上应设置止回阀：引入管上；密闭的水加热器或用水设备的进水管上；水泵出水管上；进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。

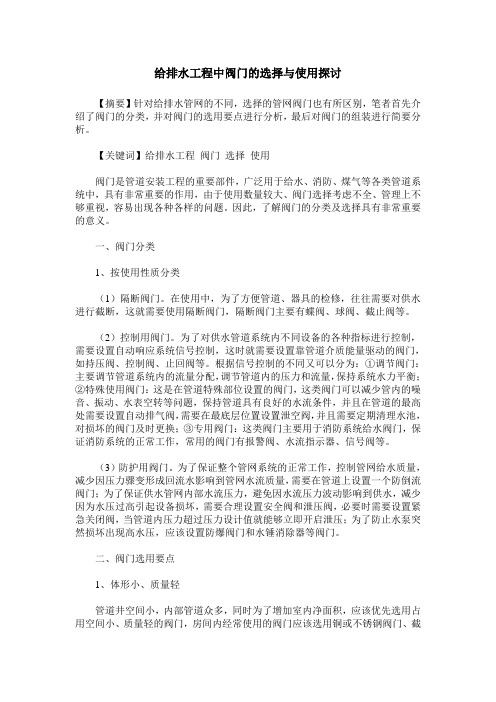

给排水工程中阀门的选择与使用探讨【摘要】针对给排水管网的不同，选择的管网阀门也有所区别，笔者首先介绍了阀门的分类，并对阀门的选用要点进行分析，最后对阀门的组装进行简要分析。

【关键词】给排水工程阀门选择使用阀门是管道安装工程的重要部件，广泛用于给水、消防、煤气等各类管道系统中，具有非常重要的作用，由于使用数量较大、阀门选择考虑不全、管理上不够重视，容易出现各种各样的问题。

因此，了解阀门的分类及选择具有非常重要的意义。

一、阀门分类1、按使用性质分类（1）隔断阀门。

在使用中，为了方便管道、器具的检修，往往需要对供水进行截断，这就需要使用隔断阀门，隔断阀门主要有蝶阀、球阀、截止阀等。

（2）控制用阀门。

为了对供水管道系统内不同设备的各种指标进行控制，需要设置自动响应系统信号控制，这时就需要设置靠管道介质能量驱动的阀门，如持压阀、控制阀、止回阀等。

根据信号控制的不同又可以分为：①调节阀门：主要调节管道系统内的流量分配，调节管道内的压力和流量，保持系统水力平衡；②特殊使用阀门：这是在管道特殊部位设置的阀门，这类阀门可以减少管内的噪音、振动、水表空转等问题，保持管道具有良好的水流条件，并且在管道的最高处需要设置自动排气阀，需要在最底层位置设置泄空阀，并且需要定期清理水池，对损坏的阀门及时更换；③专用阀门：这类阀门主要用于消防系统给水阀门，保证消防系统的正常工作，常用的阀门有报警阀、水流指示器、信号阀等。

（3）防护用阀门。

为了保证整个管网系统的正常工作，控制管网给水质量，减少因压力骤变形成回流水影响到管网水流质量，需要在管道上设置一个防倒流阀门；为了保证供水管网内部水流压力，避免因水流压力波动影响到供水，减少因为水压过高引起设备损坏，需要合理设置安全阀和泄压阀，必要时需要设置紧急关闭阀，当管道内压力超过压力设计值就能够立即开启泄压；为了防止水泵突然损坏出现高水压，应该设置防爆阀门和水锤消除器等阀门。

二、阀门选用要点1、体形小、质量轻管道井空间小，内部管道众多，同时为了增加室内净面积，应该优先选用占用空间小、质量轻的阀门，房间内经常使用的阀门应该选用铜或不锈钢阀门、截止阀等。

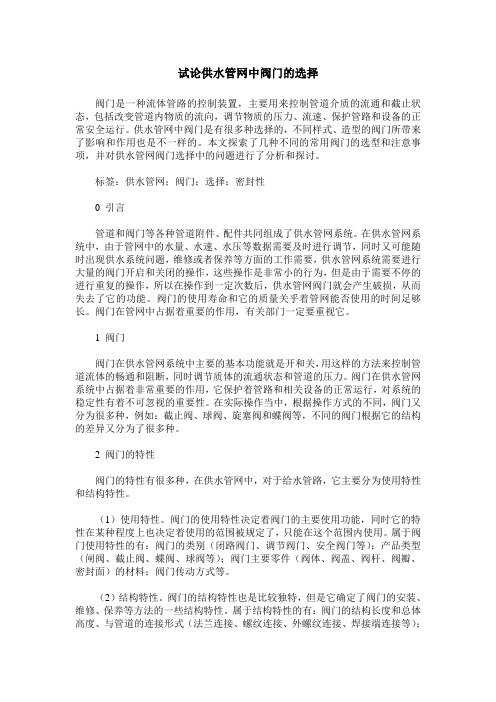

试论供水管网中阀门的选择阀门是一种流体管路的控制装置，主要用来控制管道介质的流通和截止状态，包括改变管道内物质的流向，调节物质的压力、流速、保护管路和设备的正常安全运行。

供水管网中阀门是有很多种选择的，不同样式、造型的阀门所带来了影响和作用也是不一样的。

本文探索了几种不同的常用阀门的选型和注意事项，并对供水管网阀门选择中的问题进行了分析和探讨。

标签：供水管网；阀门；选择；密封性0 引言管道和阀门等各种管道附件、配件共同组成了供水管网系统。

在供水管网系统中，由于管网中的水量、水速、水压等数据需要及时进行调节，同时又可能随时出现供水系统问题，维修或者保养等方面的工作需要，供水管网系统需要进行大量的阀门开启和关闭的操作，这些操作是非常小的行为，但是由于需要不停的进行重复的操作，所以在操作到一定次数后，供水管网阀门就会产生破损，从而失去了它的功能。

阀门的使用寿命和它的质量关乎着管网能否使用的时间足够长。

阀门在管网中占据着重要的作用，有关部门一定要重视它。

1 阀门阀门在供水管网系统中主要的基本功能就是开和关，用这样的方法来控制管道流体的畅通和阻断，同时调节质体的流通状态和管道的压力。

阀门在供水管网系统中占据着非常重要的作用，它保护着管路和相关设备的正常运行，对系统的稳定性有着不可忽视的重要性。

在实际操作当中，根据操作方式的不同，阀门又分为很多种，例如：截止阀、球阀、旋塞阀和蝶阀等，不同的阀门根据它的结构的差异又分为了很多种。

2 阀门的特性阀门的特性有很多种，在供水管网中，对于给水管路，它主要分为使用特性和结构特性。

（1）使用特性。

阀门的使用特性决定着阀门的主要使用功能，同时它的特性在某种程度上也决定着使用的范围被规定了，只能在这个范围内使用。

属于阀门使用特性的有：阀门的类别（闭路阀门、调节阀门、安全阀门等）；产品类型（闸阀、截止阀、蝶阀、球阀等）；阀门主要零件（阀体、阀盖、阀杆、阀瓣、密封面）的材料；阀门传动方式等。

供水管网阀门选型、性能等问题探讨供水管网把从水厂送出的自来水输配到千家万户，因此供水管网分布于城市的每个角落，其长度少则上百公里，多至数千公里。

水的不可替代性和人们生存的必需性，决定了供水管网安全运行的重要性。

但是由于主客观多方面的原因，管道往往会出现一些故障，管网总是要不断更新改造，用水户经常要有增减，因此局部管段的停水现象难以避免。

为了缩小停水范围，在管网内适当地安装控制阀门是十分必要的。

因此在一座城市的供水管网中，阀门数量成千上万，并无规则地分布于城市街道下面。

供水管网上的阀门操作并不频繁，长期待命，一旦需要，阀门应能关闭迅速，截流可靠；平时要求阀门开启要到位，减少管段的水头损失，所以阀门是一种“养兵千日，用兵一时”的控制设备；阀门的完好率，关系到阀门的选型、阀门的制造、管路的设计、阀门的组装、阀门的启闭及阀门的管理，当然最主要的原因还是阀门的质量。

阀门在供水管网中数量多、分布广、作用大。

因此，在阀门选型、检验、性能和管理上均有许多问题值得研讨。

一、阀门的选型阀门有蝶阀、闸阀、球阀及旋塞阀等几种，在供水管网中使用的范围不同。

为了降低管道覆土深度，一般口径较大管道选配蝶阀；对覆土深度影响不大的，力求选配闸阀；球阀及旋塞阀铸造及加工难度大，价格较贵，一般适用于中小口径管道上。

近几年由于铸造技术的改进，采用树脂砂法铸造，可避免或减少机械加工，从而降低了成本，因此球阀用于大口径管道上的可行性值得探索。

至于口径大小的分界线应各地按具体情况考虑划分。

蝶阀的主要缺点是蝶板占据一定的过水断面，增加一定的水头损失；闸阀虽无此问题，但大口径立式闸阀的高度影响管道的覆土深度，大口径卧式闸阀的长度增大了管道占据横向面积，影响其他管线的安排；球阀及旋塞阀则保持了闸阀单、水流阻力小、密封可靠、动作灵活、操作及维修方便等优点。

旋塞阀亦具有类似优点，惟过水断面不是正圆形。

近年来，国内不少阀门生产厂家研制软密封闸阀，这种闸阀和传统的锲式或平行式双闸板式闸阀相比有如下特点：1．软密封闸阀的阀体、阀盖采用精密铸造法铸造，一次成型，根本不再机械加工，不使用密封铜环，节约有色金属；2．软密封闸阀底部无凹坑，不积存渣物，闸阀启闭的故障率低；3．软密封衬胶阀板尺寸统一，互换性强。

给排水管道阀门选择思路探微【摘要】：本文通过对比各种阀门的优缺点，对给排水工程的管道阀门在选择方面应当注意的重点问题进行了分析，对科学地选择使用管道阀门，促进给排水工程的安全、高效应用，具有一定的参考价值。

【关键词】：给排水工程；管道阀门；选择思路1如何科学地选用和设计给排水管道阀门1.1选用给排水管道阀门应当注意的问题一是如果给排水管道的外径低于50毫米，选用的管道阀门应当是密闭性能良好的截止阀，如果管道外径超过了50毫米，就应当选用带有启闭闸板的阀门或者带有调节翻板的阀门。

二是供应和排放水的数量或者压力需要调节控制的时候，一般就选用具有调节功能的阀门或者能够进行密闭处理的截止阀。

三是如果管道阀门安装设置的区域无需太大的水循环阻力，或者是直接安装到吸水的管道上面，那么就可以选用具有截断或者连通功能带有闸板的阀门。

四是如果需要水分别朝两个方向流动，这样的管道阀门就一定选用带有闸板的阀门或者带有调节翻板的阀门，但是不能选择密闭处理的截止阀。

五是如果给排水管道设计的空间不是很大，在这样的地方安装阀门最好是选择具有调节功能或者密闭处置功能的阀门。

六是如果管道阀门在给排水设施运行的时候，需要时常进行开启关闭，就要选用带有启闭闸板的阀门。

七是如果给排水的管道外径非常大，在阀门的选用上就要尽量使用功能比较多的通用结构。

1.2设计给排水管道阀门应当注意的问题一是如果给排水工程施工的区域是居民的住宅区，管道阀门的安装设计应当结合市政设施的管道系统，尽量将阀门安装到市政给排水的管道区段。

二是如果需要在居民区户外管网的分区点设计管道阀门，就要做好分区的控制。

如果环形的管道区域太长，就要分成若干区段安装阀门。

三是在设计管道阀门的时候，应当充分考虑居民区的给排水管道设施，要在支管源起的部位安装阀门进行控制。

四是可以设计在进入居民家中的管道上或者直接安装到水表上。

五是设计到环形的管道分成若干区间的干管上，或者连接给排水设施的管道上面。

给排水管道阀门选择及各种阀门优缺点一、阀门的选择及设置部位：◆ ◆ ◆（一）、给水管道上使用的阀门，一般按下列原则选择：1、管径不大于50mm时，宜采用截止阀，管径大于50 mm时采用闸阀、蝶阀。

2、需调节流量、水压时宜采用调节阀、截止阀。

3、要求水流阻力小的部位（如水泵吸水管上），宜采用闸板阀。

4、水流需双向流动的管段上应采用闸阀、蝶阀，不得使用截止阀。

5、安装空间小的部位宜采用蝶阀、球阀。

6、在经常启闭的管段上，宜采用截止阀。

7、口径较大的水泵出水管上宜采用多功能阀。

◆ ◆◆（二）、给水管道上的下列部位应设置阀门：1、居住小区给水管道从市政给水管道的引入管段上。

2、居住小区室外环状管网的节点处，应按分隔要求设置。

环状管段过长时，宜设置分段阀门。

3、从居住小区给水干管上接出的支管起端或接户管起端。

4、入户管、水表和各分支立管（立管底部、垂直环形管网立管的上、下端部）。

5、环状管网的分干管、贯通枝状管网的连接管。

6、室内给水管道向住户、公用卫生间等接出的配水管起端，配水支管上配水点在3个及3个以上时设置。

7、水泵的出水管，自灌式水泵的吸水泵。

8、水箱的进、出水管、泄水管。

9、设备（如加热器、冷却塔等）的进水补水管。

10、卫生器具（如大、小便器、洗脸盆、淋浴器等）的配水管。

11、某些附件，如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等。

12、给水管网的最低处宜设置泄水阀。

◆ ◆ ◆（三）、止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择：1、阀前水压小时，宜选用旋启式、球式和梭式止回阀。

2、关闭后的密闭性能要求严密时，宜选用有关闭弹簧的止回阀。

3、要求削弱关闭水锤时，宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀。

4、止回阀的阀掰或阀芯，应能在重力或弹簧力作用下自行关闭。

◆ ◆ ◆（四）、给水管道的下列管段上应设置止回阀：引入管上；密闭的水加热器或用水设备的进水管上；水泵出水管上；进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。

给排水阀门的选型指导供水管网上的阀门操作并不频繁，长期待命，一旦需要，阀门应能关闭迅速，截流可靠；平时要求阀门开启要到位，减少管段的水头损失，所以阀门是一种“养兵千日，用兵一时”的控制设备；阀门的完好率，关系到阀门的选型、阀门的制造、管路的设计、阀门的组装、阀门的启闭及阀门的管理，当然最主要的原因还是阀门的质量。

阀门在供水管网中数量多、分布广、作用大。

因此，在阀门选型、检验、性能和管理上均有许多问题值得研讨。

阀门的选型阀门有蝶阀、闸阀、球阀及旋塞阀等几种，在供水管网中使用的范围不同。

为了降低管道覆土深度，一般口径较大管道选配蝶阀；对覆土深度影响不大的，力求选配闸阀；球阀及旋塞阀铸造及加工难度大，价格较贵，一般适用于中小口径管道上。

近几年由于铸造技术的改进，采用树脂砂法铸造，可避免或减少机械加工，从而降低了成本，因此球阀用于大口径管道上的可行性值得探索。

至于口径大小的分界线应各地按具体情况考虑划分。

蝶阀的主要缺点是蝶板占据一定的过水断面，增加一定的水头损失；闸阀虽无此问题，但大口径立式闸阀的高度影响管道的覆土深度，大口径卧式闸阀的长度增大了管道占据横向面积，影响其他管线的安排；球阀及旋塞阀则保持了闸阀单、水流阻力小、密封可靠、动作灵活、操作及维修方便等优点。

旋塞阀亦具有类似优点，惟过水断面不是正圆形。

近年来，国内不少阀门生产厂家研制软密封闸阀，这种闸阀和传统的锲式或平行式双闸板式闸阀相比有如下特点：1．软密封闸阀的阀体、阀盖采用精密铸造法铸造，一次成型，根本不再机械加工，不使用密封铜环，节约有色金属；2．软密封闸阀底部无凹坑，不积存渣物，闸阀启闭的故障率低；3．软密封衬胶阀板尺寸统一，互换性强。

因此软密封闸阀将是闸阀的发展方向，也是供水行业乐意采用的一种阀门。

启闭软密封闸阀时，千万不要关闭过死，只要达到止水效果即可，否则不易开启或衬胶剥离。

供水行业使用的蝶阀多数是软密封蝶阀，针对蝶阀在安装过程中胶圈易受损影响密封性，不少厂家推出金属密封蝶阀代替胶圈密封蝶阀。
