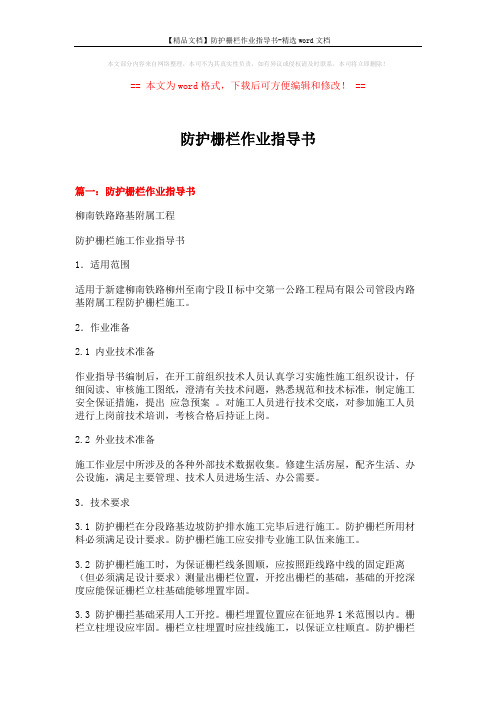

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==防护栅栏作业指导书篇一：防护栅栏作业指导书柳南铁路路基附属工程防护栅栏施工作业指导书1．适用范围适用于新建柳南铁路柳州至南宁段Ⅱ标中交第一公路工程局有限公司管段内路基附属工程防护栅栏施工。
2．作业准备2.1 内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，仔细阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准，制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3．技术要求3.1 防护栅栏在分段路基边坡防护排水施工完毕后进行施工。
防护栅栏所用材料必须满足设计要求。
防护栅栏施工应安排专业施工队伍来施工。
3.2 防护栅栏施工时，为保证栅栏线条圆顺，应按照距线路中线的固定距离（但必须满足设计要求）测量出栅栏位置，开挖出栅栏的基础，基础的开挖深度应能保证栅栏立柱基础能够埋置牢固。
3.3 防护栅拦基础采用人工开挖。
栅栏埋置位置应在征地界1米范围以内。
栅栏立柱埋设应牢固。
栅栏立柱埋置时应挂线施工，以保证立柱顺直。
防护栅栏安装牢固、立面竖直、线性圆顺，与地形及路基排水系统协调，整个隔离栅栏系统色泽一致，在通道位置处栅栏要封闭，并做好标志。
3.4 防护栅栏在整个区间线路内应连接贯通封闭，并在栅栏上按照设计位置、形状尺寸设“严禁入内”的标志。
4．施工程序和工艺流程4.1 施工程序防护栅栏预制施工程序为：钢筋绑扎→放置模具→混凝土浇筑成型→收面、码放托盘→转运至初养室→洒水养生→转运、码放整齐。
防护栅栏安装施工程序为：测量放样→运输→开挖基础→埋设立柱并浇筑混凝土→钢筋混凝土栏片（金属网片）安装4.2 施工工艺流程路基防护栅栏预制及安装施工工艺流程图见下页图：路基防护栅栏预制施工工艺流程图路基防护栅栏安装施工工艺流程图5．施工要求5.1 施工准备5.1.1 施工场地准备由于本工程涉及的产品型号规格比较多，为了方便施工管理，本场地地面需全部硬化，四周有围墙，且水、电源方便接通、交通比较方便。
防护栅栏专项施工方案
在进行防护栅栏的施工前，我们需要对场地进行全面的规划和准备工作，以确
保施工顺利进行并达到预期效果。
以下是针对防护栅栏的专项施工方案：
1. 场地准备
在施工前，需要对施工场地进行勘察和清理。
确保场地平整，无障碍物干扰施工。
同时，应清除场地上的杂草、垃圾等杂物，以保证施工环境整洁和安全。
2. 材料选购
选择质量可靠、符合施工要求的防护栅栏材料。
根据实际需要确定栅栏的高度、长度和材质，并确保材料的数量和质量符合设计要求。
3. 施工工艺
3.1 栅栏基础
首先，确定栅栏的位置和尺寸，然后按照设计要求在地面上标定出基础的位置。
在挖掘基础坑之前，应根据设计要求确定基础的深度和宽度。
挖坑后应进行基础的浇筑和固定，确保栅栏的稳固和牢固。
3.2 栅栏安装
根据基础固定好后的位置，在地面上标定出栅栏的位置。
然后安装栅栏的支柱
和横杆，并用螺丝或焊接将其牢固地连接在一起。
最后，按照设计要求在栅栏上添加栏杆和装饰件，使其外观更加美观。
4. 安全措施
在施工过程中，应严格遵守相关安全规定，佩戴好安全防护用具。
施工现场应
设置明显的安全标识，并确保施工人员具备相关经验和技能，防止施工过程中发生意外事故。
5. 质量检验
完成施工后，应对栅栏进行质量检验。
检查栅栏的稳固性、平整性和外观质量，确保栅栏符合相关标准和设计要求。
以上是针对防护栅栏的专项施工方案。
通过严格的施工管理和质量检验，可以
保证栅栏的稳固性和安全性，提高栅栏的使用寿命和效果。
路基防护栅栏安装作业指导书作业指导书一、作业准备1.装备：防护栅栏构件、电钻、电锤、螺丝刀、扳手、测量工具、防护用具等。
2.材料准备：锚栓、膨胀管、不锈钢螺丝、防盗螺母等。
3.现场清理：当施工现场有垃圾、杂物时应进行清理处理，尤其是墙面、栏杆等要清除干净，以便于施工中的操作。
4.测量栏杆位置：根据设计图纸的要求，先在路边做线桩，确定距离和栏杆的位置，随后对标高和标线进行确认。
二、栏杆支架安装初步工作1.确定基础孔口：根据路基防护栅栏安装要求测定基础孔口位置，每个孔距不大于3m，孔深度为1.5-2.5m左右。
2.洞口处理：根据基础孔口的实际深度，选择不锈钢锚栓并将锚栓固定在基础孔口中。
3.风化处理：钢筋以及基坑表面需要风化处理，如有需要进一步打磨与清理。
三、栏杆支架的安装方式1.双面安装法：以路基为基础，将防护栏栏杆分别固定在锚栓上。
2.单面安装法：以路基为基础，将防护栏栏杆固定在锚栓上。
3.中间距离扩大法：在路基中间添加支撑节点，然后固定栏杆。
四、栏杆测量位置确定1.路基的具体位置：以墙壁为基础，首先在墙壁上确定栏杆高度，如果是土墙，可以在栏杆上安装定位架固定螺栓；2.标定位置：对栏杆所需的标定位置进行精确测量，并重新进行校准。
五、栏杆安装及加固1.安装栏杆支架：在锚栓内装上不锈钢膨胀管，安装栏杆支架，并用螺丝固定紧，确保栏杆不会移动。
2.固定栏杆：栏杆要固定、复位，并进行水平校正，以保证栏杆的水平度和垂直度。
然后在钢筋上使用防盗螺母进行绑定，并使用扳手和螺丝刀将栏杆紧固在郊区。
六、完成安装后的清理工作所有材料都应妥善存放，施工现场要清理干净，安装工具要进行消毒、清洗、保养，以保证下一次操作的安全和操作效果。
七、安装后的质量检查1.是否固定牢固：栏杆表面没有松动，牢固度符合要求。
2.是否保证水平度：栏杆的水平度符合设计要求。
3.栏杆垂直度是否保证：栏杆垂直度符合设计要求。
4.工程质量检查：对施工过程和完成的工程进行质量检查，对不合格的部分进行整改和重新施工。
防护栅栏施工方案1. 引言防护栅栏是一种用于确保安全和保护区域的建筑结构。
它们通常用于限制进入危险区域，如工地、公共场所或私人财产。
本文档将介绍一种防护栅栏的施工方案，包括材料需求、施工步骤和安全注意事项。
2. 材料需求以下是所需材料清单：•钢管：用于制作栅栏支架和立柱。
•铁丝网：用于填充栅栏框架。
•螺丝和螺栓：用于连接栅栏部件。
•混凝土：用于固定栅栏立柱。
•电动钻和电锯：用于加工和安装栅栏部件。
•手套、护目镜和安全帽：用于保护施工人员。
3. 施工步骤3.1. 准备工作在开始施工前，需要完成以下准备工作：•确定栅栏的位置和尺寸。
•检查施工区域，清除任何障碍物。
•标记栅栏的位置和边界线。
3.2. 安装栅栏支架1.使用电动钻和螺丝将钢管固定在地面上作为栅栏的支架。
2.根据栅栏的长度和高度，确定立柱的位置。
使用电动锯将钢管切割成适当的长度。
3.将立柱插入钢管支架中，并确保它们垂直和稳固。
3.3. 安装铁丝网1.使用螺栓将铁丝网固定在栅栏支架上。
确保铁丝网与栅栏框架紧密连接。
2.使用铁丝将铁丝网固定在立柱上，以增加稳定性和安全性。
3.4. 加固栅栏1.使用混凝土填充栅栏立柱的底部，以增加稳定性。
2.使用电锯将钢管剪成合适的长度，覆盖在栅栏顶部，以增加安全性和外观。
4. 安全注意事项在进行防护栅栏施工时，务必遵守以下安全注意事项：•穿戴适当的个人防护装备，如手套、护目镜和安全帽。
•在使用电动钻、电锯和其他工具时，要小心操作，避免意外伤害。
•确保施工区域干燥且没有积水，以避免滑倒和摔伤。
•确保栅栏支架和立柱稳固，以确保栅栏的稳定性和安全性。
•在混凝土干燥之前，尽量避免靠近栅栏施工区域。
5. 结论防护栅栏的施工方案是确保施工区域的安全和保护的重要步骤。
本文档提供了一个基本的防护栅栏施工方案，包括材料需求、施工步骤和安全注意事项。
通过正确的施工，并遵循安全准则，防护栅栏可以有效地限制进入危险区域，保护人员和财产的安全。
防护栅栏专项施工方案一、施工准备工作1.确定施工区域范围和施工时间。
2.检查施工场地地质条件，确保施工安全。
3.准备施工所需的设备和材料，包括防护栅栏、锤子、螺丝刀、钢筋等。
4.清理施工区域，确保施工安全。
二、施工步骤1.根据施工区域的实际情况，测量确定防护栅栏的尺寸和数量。
2.确定防护栅栏的安装位置和固定方式。
3.使用锤子和螺丝刀等工具进行防护栅栏的安装，根据需要进行钢筋的加固。
4.检查已安装的防护栅栏是否稳固，确保其能够承受一定的外力。
三、施工注意事项1.施工过程中要注意自身安全，佩戴好相应的防护装备，防止受伤。
2.根据施工区域的不同，选择合适的防护栅栏材料，确保其具有较高的抗压能力和耐久性。
3.施工过程中要保持施工现场的整洁，避免杂物堆放在施工区域。
4.完成施工后，对施工现场进行清理，确保施工质量和环境整洁。
四、工期与工程量估算1.工期根据施工区域的大小和施工难度而定，一般情况下，一个标准的防护栅栏施工需要1-3天。
2.工程量主要包括防护栅栏的数量和材料消耗，根据实际情况进行估算。
五、施工质量验收1.施工完成后，对防护栅栏进行检查，确保其稳固可靠。
2.检查施工现场是否整洁，无安全隐患。
3.执行相关标准和规范，确保施工质量符合要求。
六、安全措施1.在施工现场明显位置设立安全警示标志，提醒过往人员注意施工区域。
2.施工现场设置专门的通道，方便工人出入，避免与过往车辆和行人发生冲突。
3.工人严格遵守施工操作规程，正确使用工具和设备，做好个人防护。
七、环境保护1.施工过程中尽量减少粉尘和噪音的产生，做到施工污染最小化。
2.使用环保材料和设备，减少对环境的影响。
3.施工完成后，对施工区域进行清理和整理，保持环境整洁。
以上是防护栅栏专项施工方案，旨在控制施工过程中的风险，确保施工安全和施工质量。
在施工前，施工方应根据实际情况制定详细的施工方案，并根据方案进行施工操作和监督，以提高工作效率和施工质量。
防护栅栏施⼯⽅案（1）⽬录⼀、编制依据、原则及范围 (3)1.1 编制依据 (3)1.2编制范围 (3)⼆、⼯程概况 (3)三、施⼯组织安排 (4)3.1 施⼯管理⽬标 (4)3.2 组织机构和施⼯管理模式 (4)四、路基防护栅栏施⼯⽅法及⼯艺 (5)4.1钢筋混凝⼟栅栏适⽤条件 (5)4.2路基防护栅栏构件 (6)4.3⽴柱基础 (7)4.4钢筋混凝⼟防护栅栏施⼯⼯艺及技术要求 (7)五、施⼯进度计划 (12)5.1施⼯进度计划安排原则 (12)5.2施⼯进度计划 (12)⼗⼀、路基防护栅栏安装设备资源配置 (12)七、质量管理措施 (13)7.1质量⽅针及⽬标 (13)7.2质量保证机构 (13)7.3保证质量的主要措施 (13)⼋、安全⽬标、安全保证体系及措施 (14)8.1安全⽬标 (15)8.2安全管理组织机构及保证体系 (15)8.3安全保证措施 (16)九、保证⼯期的措施 (16)9.1从组织管理上保证⼯期 (16)9.2从计划安排上保证⼯期 (17)9.3从资源配置上保证⼯期 (17)9.4从施⼯管理上保证⼯期 (18)⼗、环保、⽔保措施 (18)10.1施⼯环保、⽔⼟保持⽬标 (18)10.2施⼯环保、⽔⼟保持管理体系 (18)10.3施⼯环保、⽔⼟保持措施 (19)⼗⼀、⽂明施⼯措施 (19)11.1⽂明施⼯⽬标 (19)11.2⽂明施⼯保证体系 (19)11.3⽂明施⼯措施 (20)⼗⼆、附图 (20)⼀、编制依据、原则及范围1.1 编制依据(1)《铁路线路防护栅栏》（图号：通线（2010）8001）；(2)《铁路线路防护栅栏》（图号：通线（2011）8001）；(3)关于重新公布《上海铁路局⾼速、城际铁路安全防护设施设置及安装标准》的通知（上海⼯发[2010]265号）；(4)《新建铁路南京⾄杭州客运专线⽤地及排⽔系统图》；(5)关于宁杭铁路防护栅栏的设置要求（四设宁杭指联【2011】24号）1.2编制范围宁杭客运专线站前及相关⼯程NHZQ-2标DK89+530～DK96+220段内路基防护栅栏的施⼯。
防护栅栏专项施工方案一、工程概况本工程为某铁路线路防护栅栏施工项目，全长约8.65公里。
工程内容包括但不限于防护栅栏的预制、运输、安装、质量控制和安全保障等。
二、编制依据1. 铁路线路防护栅栏施工设计图；2. 铁路路基工程施工质量验收标准；3. 相关施工技术要求、设计交底等文件；4. 施工单位的施工经验、设备资源、技术力量等。
三、工程特点1. 施工地点位于铁路线路两侧，施工环境复杂，施工难度较大；2. 防护栅栏预制和安装需严格按照设计要求和施工规范进行；3. 施工过程中需确保铁路线路的正常运营和施工人员的安全。
四、施工准备1. 组织施工队伍，进行技术培训和安全教育；2. 准备施工所需的材料、设备和工具；3. 现场勘察，确定施工方案和施工进度计划；4. 设置施工临时设施，如临时道路、水电供应等。
五、施工工艺1. 预制工艺（1）钢筋工程：按照设计要求制作钢筋，确保钢筋的直径、间距和锚固长度等符合规范要求；（2）模板施工：选用合适的模板材料，确保模板的尺寸、形状和安装质量符合要求；（3）混凝土工程：按照设计要求配制混凝土，确保混凝土的强度和耐久性符合要求。
2. 安装工艺（1）立柱安装：按照设计要求安装立柱，确保立柱的垂直度和稳定性；（2）上槛、下槛和拦片安装：按照设计要求安装上槛、下槛和拦片，确保各构件的连接牢固；（3）刺丝滚笼安装：按照设计要求安装刺丝滚笼，确保刺丝滚笼的安装位置和高度符合要求。
六、质量控制1. 材料质量控制：对施工所需材料进行严格检验，确保材料的质量符合规范要求；2. 施工过程质量控制：严格按照施工工艺和施工规范进行施工，确保施工质量；3. 验收质量控制：对施工过程进行定期检查和验收，发现问题及时整改。
七、安全保障1. 施工人员安全：对施工人员进行安全教育和培训，确保施工人员熟悉安全操作规程；2. 施工现场安全：设置安全警示标志，确保施工现场的安全防护设施齐全；3. 铁路线路安全：在施工过程中，确保铁路线路的正常运营和施工人员的安全。
道路护栏施工方案3篇道路护栏施工方案【篇1】（一)施工准备施工开始前，施工技术人员熟悉、理解设计图纸以及相关的施工规范，并与施工人员一起到施工现场与设计图纸一一核对，找出所施工路段桩号、各类构造物及各结构护栏设置地点，同时做好施工设备及材料的进场工作。
1、钢护栏立柱放样①、立柱应根据设计图纸进行放样，并以桥梁、通道、涵洞、立交、平交等为控制点，进行测距定位，可利用调整段调节间距，并利用分配方法处理间距零头数。
②、为准确放样和保证护栏的线形，隔段进行桩号复核和闭合。
③、立柱放样后，应调查每根立柱位置的地表状态，如遇地下通讯管线、泄水等，或涵洞顶部埋置深度不足时，应调整某些立柱的位置，改变立柱固定方式。
2、钢护栏立柱安装①、根据设计图纸进行立柱钻孔，并检查使之与道路线形相协调。
②、如路肩基本情况允许，采用打入法设置立桩，施工时应精确定位，立柱打入土中应至设计深度，当打入过深时，不得只将立柱部拔出加以矫正，而须将其全部拔出，待基础压实后重新打入。
③、立柱打入困难时，可采用钻孔法或开挖法安装立柱。
采用钻孔法安装，立柱定位后应与路基相同的材料回填，并分层夯填密实；采用开挖法埋设立柱，回填土应采用良好的材料并分层夯实（每层厚不超过15cm），回填土的压实度不应小于相邻原状土。
④、设置于构造物中的护栏立柱，施工一般在结构物施工时已做好砼基础。
采用预留孔基础时，应先清除孔内杂物，吸干孔内积水，将化好的沥青在孔底涂一遍，然后放入立柱，控制好标高。
即可在立柱周围注砂。
在灌砂时一定要保持立柱的正确位置和垂直度。
把砂振实后，即可用沥青封口，防止雨水漏入孔内。
⑤、沥青路面段的立柱施工时，柱坑从路基到面层下5cm采用与路基相同的材料回填并分层夯实，余下部分采用与路面相同材料回填并夯实。
⑥、立柱安装就位后，其水平方向和竖直方向形成平顺的线形。
⑦、渐变段的端部护栏施工时，应按设计规定的坐标严格控制其立柱位置，注意抛物线形。
3、波形梁安装①、波形梁安装时，通过拼接螺栓相互拼接，并由连接螺栓固定于立柱或横梁上。
防护栅栏施工方案防护栅栏施工方案一、设计理念根据防护栅栏的用途和要求，设计理念是保障公共安全，创造良好的城市环境，同时兼备经济、实用和美观的特点。
二、材料选择1. 主材料：选择耐腐蚀、耐久性高的钢材或铝合金材料，经过防腐处理和喷涂工艺，以延长使用寿命。
2. 衬填料：在栅栏下部设置防护板，采用UPVC或HDPE材料，具有较好的防撞耐压、防腐、耐候性能，同时还具有吸音和保温隔热的功能。
三、结构设计1. 栅栏结构：栅栏主要采用立柱与横梁相连接的结构，立柱间距根据地势和安全要求确定，横梁与立柱采用合适的连接件固定。
2. 栅栏高度：根据实际情况确定栅栏的高度，通常为1.2-2.5米，以满足防护的需要。
3. 门的设计：设置大门和小门，采用开启方便、结构牢固的门扇，门扇与栅栏的连接采用铰链和锁具固定。
四、施工方式1. 土壤处理：根据地基情况，挖掉杂草和杂物，使地表平整。
2. 立柱固定：根据设计要求和地势情况，把立柱固定在地基上，使用专用打孔机打孔，再用混凝土灌注定位，确保立柱牢固。
3. 横梁安装：根据栅栏轮廓要求，将横梁连接到立柱上，采用螺栓和焊接方式进行固定。
4. 防护板安装：将防护板安装在栅栏下部，确保其与地面平齐，固定方式可以采用螺栓或焊接。
5. 门的安装：根据设计要求，固定门扇，保证门的开合灵活，同时确保门扇与栅栏的连接坚固可靠。
五、验收标准1. 栅栏的立柱、横梁和门扇必须牢固可靠，没有松动现象。
2. 防护栅栏表面的涂层无脱落、起泡、裂纹等现象。
3. 防护板固定在栅栏下部并与地面平齐，没有错位、翘起的情况。
4. 大门和小门的开闭灵活，锁具完好，能正常使用。
5. 整体造型美观，线条流畅，与周围环境协调。
六、施工安全措施1. 施工现场要做好防护标识，设置警示牌，提示人员注意安全。
2. 施工人员必须佩戴安全帽、工作服等防护用品，严禁在高处吊挂物品或进行高空作业。
3. 施工期间严格遵守相关安全规章制度，加强管理，确保施工安全。
防护围栏工程施工方案一、工程概况1、项目名称：防护围栏工程2、项目地点：XX省XX市3、工程内容：对XX区域进行防护围栏的安装和施工4、工程范围：XX平方米5、工程时间：预计工期为30天二、工程前期准备1、确定施工队伍：招聘有经验的施工队伍，要求队伍具备相关证书和经验，确保施工质量。
2、材料准备：购买足够数量的防护围栏材料，确保施工过程中不会出现材料短缺现象。
3、施工设备：准备所需施工设备，如钻孔机、起重机等。
确保施工进度顺利进行。
4、施工人员培训：对施工队员进行安全生产和技术培训，确保工程施工过程中出现的风险得到有效控制。
三、施工工艺1、场地布置：在工程现场进行布置，确定好围栏的位置和数量，并进行测量和标线。
2、地基处理：对围栏地基进行处理，确保围栏的牢固性和稳定性。
3、围栏安装：根据设计图纸，进行围栏的安装，确保围栏的位置、高度和间距符合设计要求。
4、焊接处理：对围栏的焊接进行处理，确保焊接质量和美观度。
5、防腐处理：对围栏进行防腐处理，确保围栏的使用寿命和外观光滑。
6、检验验收：对施工完成的围栏进行验收，确保围栏的质量和安全性。
四、安全措施1、工程现场要求设置安全警示标志，明显可见，确保施工进程中不会出现意外伤害。
2、施工队伍需佩戴统一的安全装备，包括安全帽、安全鞋等。
3、严格遵守施工安全规范，保持工地整洁，确保施工过程中不会出现滑倒或绊倒的风险。
4、严格按照安全操作规程，做好施工人员的安全培训和安全教育，增强施工队员的安全意识。
五、环境保护1、施工现场周围的绿化带要求进行有效保护，确保施工过程对周边环境的影响降到最低。
2、在施工过程中，要对产生的废弃物进行及时清理，做到不乱扔乱丢。
3、对施工现场周边的噪音、粉尘等环境影响进行有效控制，确保周边居民的生活质量不受影响。
六、质量保证1、严格按照设计图纸和相关施工标准进行施工，确保施工质量达到预期要求。
2、在施工过程中，要进行监督检查，确保施工细节和工艺符合质量要求。
目录1、编制说明、引用标准 (1)1.1引用标准 (1)1.2编制说明 (1)2、工程概况 (2)2.1工程简介 (2)2.2水位、地质、气候等情况 (2)3、难点、特点分析 (3)4、施工方案比选 (3)4.1成本比选 (3)4.2进度性比选 (3)4.3安全性比选 (4)4.4结论 (4)5、总体施工计划安排 (4)5.1工区作业面划分、工程量分配 (4)6、技术人员配置以及设备、材料的技术要求 (5)6.1材料的技术要求，混凝土、沥青等材料配合比 (5)6.2周转性材料用量表 (5)6.3机械主要的技术要求及参数 (5)6.4技术人员配置、特殊工种的配置 (6)7、施工工艺流程 (7)7.1工艺流程图 (8)7.2生产工艺及要求 (8)8、施工方法与施工工艺 (12)8.1安装程序 (12)9、质量控制与质量标准 (13)9.1质量通病预防 (13)9.1.1蜂窝 (13)9.1.2麻面 (14)9.1.3孔洞 (15)9.1.4露筋 (16)9.1.5缝隙、夹层 (17)9.1.6缺棱掉角 (17)9.1.7表面不平整 (18)9.1.8强度不够，均质性差 (18)9.2质量控制重点 (19)9.2.1焊接的质量要求： (19)9.2.2混凝土搅拌及振动质量要求 (19)9.2.3施工操作中的质量控制措施 (20)9.3质量验收标准 (21)10、安全施工措施 (21)10.1安全生产保证体系 (21)10.1.1安全目标 (21)10.2安全生产管理制度 (21)10.3安全应急救援预案 (22)11、文明施工和环境保护措施 (23)11.1文明施工保护措施 (23)11.2环境保护与水土保持措施 (24)12、职业健康控制措施 (25)12.1职业健康控制具体措施 (25)13、雨、夏季施工保证措施 (25)13.1雨季施工保证措施 (25)1、编制说明、引用标准1.1引用标准（1）铁道部经济规划研究院通线（2011）8001 铁路线路防护栅栏；（2）客运专线要求的技术规范及国家、铁道部颁发的现行规范、规程、验标等各项技术标准和有关的法律、法规；（3）铁道部下发的有关铁路建设施工安全、质量、文明施工方面的有关文件、通知；（4）我单位拥有的科技工法成果和现有的企业管理水平，劳力、设备技术能力，以及在同类铁路施工中所积累的施工经验。
（5）《铁路混凝土结构耐久性设计规范》（TB10005-2010）（6）《铁路混凝土与砌体工程施工质量验收标准》（TB 10424-2003 J283-2004）（7）《钢筋焊接及验收规程》（JGJ18-2003）（8）《铁路混凝土工程施工技术指南》（铁建设（2010）241号）（9）《铁路混凝土工程施工质量验收规范》（TB10424-2010）（10）《铁路混凝土强度检验评定标准》（TB10425-1994）1.2编制说明（1）严格遵守部颁规范、规程和规则等技术标准的原则铁道部颁发的现行各项施工技术规范、规程和规则是指导本项目铁路工程施工的权威性行业标准，技术方案编制中将严格遵守这些行业标准并将其贯穿于整个施工过程中。
（2）柳南铁路有限责任公司、铁二院、监理和局工程指挥部要求的总体工期、质量目标的原则。
（3）严格按照铁路施工安全操作规程，严格执行上级有关安全方面的各项规章制度，安全管理要求，从制度、管理、方案、资源方面编制切实可行的施工方案和措施，确保施工安全。
（4）选择合理的施工方案、工艺，合理配置资源，遵循一切围绕“便于施工，少占耕地，减少投入，严格控制工程项目投资”。
（5）遵循施工生产与环境保护同步规划，同步建设，同步发展。
（6）遵循本企业贯标机制的原则。
确保质量、环境与职业健康安全综合管理体系在本项目工程施工中自始至终得到有效运行。
（7）坚持工地标准化配置原则，生产和生活办公分开设置，坚持“以人为本”合理化安排的原则。
2、工程概况2.1工程简介柳南客运专线Ⅱ标段，起止里程D1K589+540~D1K660+569.91，线路全长71.819km，防护栅栏施工起止时间为2012年2月至2012年6月。
防护栅栏施工包括路基总长63.7 km，车站一个，车站缓开区一个。
2.2水位、地质、气候等情况本区段坡脚洼地区一般较厚，局部有软土、松软土；下部以灰岩、灰质白云岩等硬质岩（可溶岩）为主，稳定性较好。
主要不良地质及特殊土为软土及松软土、膨胀土和岩溶。
沿线地震动峰值加速度为0.05g,地震动反应谱特征周期为0.35g。
沿线途经珠江流域水系，地表水主要为河水及塘水等；地下水类型主要为孔隙潜水、岩溶水、基岩裂隙水三种，其中以岩溶水最为发育。
第四系孔隙水主要分布于第四系冲、洪积层中，季节性变化较化大。
一般水量较大。
对混凝土无侵蚀性。
基岩裂隙水主要分布于各种碎屑岩及岩浆岩的节理和构造破碎带中，主要含水层为砂岩、砾岩，受降雨补给，水量随季节变化，一般对混凝土无侵蚀性。
岩溶水水质属HCQ3-Ca或HCQ3-Ca·Mg型，无侵蚀性。
根据工程进度及时间要求，在雨季仍要进行正常的施工，因此要做好雨季施工的各项施工措施，以确保施工顺利进行。
3、难点、特点分析目前路基基床表层大部分施工基本完成，铺轨单位准备铺筑道砟，铺筑顺序为从大里程到小里程。
受运输条件限制，无施工便道段落防护栅栏运输必须通过路基面，所以第三项目部施工段落要赶在道砟铺筑前施工完毕防护栅栏。
目前面临工期紧任务重，施工干扰大等多重因素影响，而且路肩与安装线路防护栅栏处落差较大，一般的落差在3—4m之间，路堑段落差大的有10m—16m。
对立柱、上槛、下槛及栏片等砼构件的安装造成一定的施工难度。
4、施工方案比选4.1成本比选充分利用工程所在区域现有道路，尽量减少临时工程的投入。
现场布置规划设计尽量靠近操作工点，实用方便，不重复建设，确保各项设施的高效使用。
4.2进度性比选本施工组织内容为柳南客运专线II标段，路基栅栏的预制、运输、安装工程。
根据路基栅栏的预制、运输、安装工程工作内容及数量要求：从2012年2月开始建厂准备，2011年6月完工，生产总工期历时4个月，实际有效预制生产日期为80天（去除建厂、安装、不利因素的影响等）。
按有效生产日期90天计算，每天可生产路基栅栏1800米，可根据生产环境进行调整。
4.3安全性比选符合有关安全生产、劳动保护、防火、防洪等和法律、法规要求，必须制定切实、有效的安全措施，确保安全。
4.4结论在保证工程质量和安全生产的基础上，优化资源配置，优化施工组织，确保工期。
5、总体施工计划安排5.1工区作业面划分、工程量分配本工程的施工场地为甲方提供，场地面积为20亩。
由于本工程涉及的产品型号规格比较多，为了方便施工管理，本场地地面需全部硬化，四周有围墙，且水、电源方便接通、交通比较方便。
根据柳南城际铁路II标段路基栅栏的工程数量、工期、运距等因素与建厂原则考虑，初步建厂三个：DlK603+200（2#拌合站）、DlK638+900（7#拌合站）、宾阳制梁场。
具体场内布置图如下：6、技术人员配置以及设备、材料的技术要求6.1材料的技术要求，混凝土、沥青等材料配合比客运专线栅栏所用原材料,生产前应按当地材料，经过有资质的检测中心做出理论配合比,并经监理单位审批后才能用于生产；各种原材料应做检测,合格后方可用于生产;试件的性能指标应满足设计要求的抗压强度、抗拉强度、弹性模量、氯离子渗透系数、抗冻性能等参数；拌合物的坍落度应≤120mm并满足施工要求。
6.2周转性材料用量表周转材料需用计划表6.3机械主要的技术要求及参数主要机械、设备一览表6.4技术人员配置、特殊工种的配置人员计划表7、施工工艺流程7.1工艺流程图路基栅栏预制生产工艺流程图路基栅栏生产工艺流程图7.2生产工艺及要求1）模具检查a 、根据图纸核对栅栏模具型号，分类规整、码放；b 、检查模具的尺寸以及内部是否存在杂物，清洗要到位，满足施工要求。
构件尺寸见下图：2）搅拌机搅拌搅拌机搅拌由于各种原材料采用电子自动计量系统来按料仓进行装载机上料，在料仓旁设置标识牌，明确标识各个料仓材料种类，驾驶员应注意各种原材料的投料顺序，切忌放错料仓；对于生产用水泥采用散装水泥，使用电子计量系统称重，最大程度上保证配合比的的准确性；仿钢纤维、外加剂、掺和料等采用每次上料前用磅秤进行准确计量，切忌工人私自估计数量进行上料；搅拌时间的控制除满足相应的混凝土的搅拌时间，如果需要加入仿钢丝纤维，每斗料延长搅拌时间1～1.5分钟；投料顺序仿钢丝纤维和砂先进行搅拌，然后加入水泥、掺和料等，“二次投料”，搅拌更充分；3）放置模具根据振动台的型号进行模具的归类放置，保证振动台的振动效果；模具的清洗、脱模剂的涂抹是否均匀有现场技术员和质检员双重把关，切断根源，此系保证产品外观的第一道关；4）振动成型由于栅栏采用的振动台振动成型，振动时间的控制尤为重要，振动密实的标志注意把握：不冒气泡、均匀翻浆时在停留3～5秒的时间即可成型，及时进行一次收面，此系保证产品外观质量的第二道关；5）场地内一次转移从振动台振动密实成型后进行转移，注意过程注意车速的匀速，减少混凝土初凝时间内的扰动，保证早期强度的上升，转移道路的平整性在此尤为重要；6）收面、码放半成品产品是采用先期初步温室养护，码放是层与层之间竹胶板隔开，每层二次收面完成后铺上一层塑料薄膜进行覆盖，然后放置竹胶板隔开，再放置半成品，再铺薄膜、竹胶板，码放的高度不宜超过0.6m；7）卸模产品在温度为20℃的保温棚内养护不少24小时，然后进行卸模，卸模时注意工装的配套使用，场地下放置软物以缓冲，避免产品在初期产品强度未达到时的损伤，整个过程中要轻拿轻放；卸模完毕后对模具及时进行清理，清洗，对于较难清理的磨合进行盐酸泡洗，模具清理时切忌敲砸，清洗好的模具按照类型摆放整齐，便于清点和现场放置振动台时的方便。
8）养护卸模完成后的半成品要进行场地内转移至养护场地，产品码放整齐,用土工布盖实,防止太阳暴晒。
每天洒水至土工布湿润,这样养护至少7天时间。
9)混凝土试件的留置与检验a、产品生产应以同一配合比、生产工艺、同龄期组成同一验收批；b、栅栏材料力学特性检验（含立方体抗压强度、弹性模量、抗拉强度）每100m3检验一组，批量不到100m3，按100m3考虑,每次取样应至少各留置两组。
