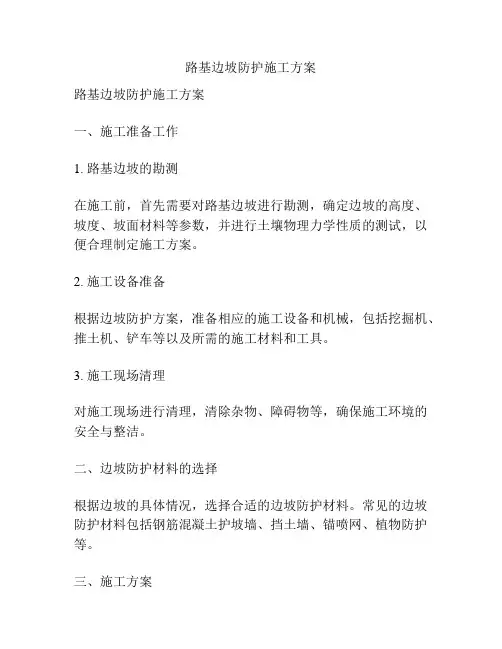

路基边坡防护施工方案路基边坡防护施工方案一、施工准备工作1. 路基边坡的勘测在施工前,首先需要对路基边坡进行勘测,确定边坡的高度、坡度、坡面材料等参数,并进行土壤物理力学性质的测试,以便合理制定施工方案。
2. 施工设备准备根据边坡防护方案,准备相应的施工设备和机械,包括挖掘机、推土机、铲车等以及所需的施工材料和工具。
3. 施工现场清理对施工现场进行清理,清除杂物、障碍物等,确保施工环境的安全与整洁。
二、边坡防护材料的选择根据边坡的具体情况,选择合适的边坡防护材料。
常见的边坡防护材料包括钢筋混凝土护坡墙、挡土墙、锚喷网、植物防护等。
三、施工方案1. 边坡整体加固对于边坡整体稳定性较差的情况,可以采用添加垂直排水和提高土壤侧向抗剪强度的方法,提高边坡的整体稳定性。
具体措施包括设置加筋桩、灌浆加固、土钉墙等。
2. 护坡墙建设钢筋混凝土护坡墙是较常见的边坡防护措施之一。
施工过程中,首先进行挖掘边坡,然后在边坡上设置模板,浇筑混凝土,形成护坡墙。
根据护坡墙的高度和坡度,可以设置护坡墙的厚度和钢筋数量,从而保证护坡墙的稳定性。
3. 编织袋植被技术编织袋植被技术是一种以植物根系为主要胶结体的边坡防护方法,可以有效增强边坡的稳定性。
施工过程中,将编织袋按照一定的排列方式固定在边坡上,然后在编织袋内填充适宜的土壤,并种植合适的植物,利用植物根系的发育和生长来加固边坡。
四、施工过程中的安全措施1. 安全防护设施在施工现场周围设置安全警示标志,确保施工区域的安全;施工现场要严格遵守各项安全操作规程,保持施工环境的安全与整洁;施工人员要穿戴好安全防护装备,包括安全帽、工地服装、防护手套等。
2. 环境保护施工过程中要注重环境保护,控制噪声、粉尘等污染物排放,确保施工不对周围环境造成污染。
以上是关于路基边坡防护施工方案的简要介绍,具体的施工细节和方案需要根据实际情况来制定,以确保边坡防护效果的达到预期目标。
同时,在整个施工过程中要注重安全与环境保护,确保施工人员和周围环境的安全与健康。
路基土石方高边坡防护工程安全专项施工方案道路土石方高边坡防护工程是保障公路安全畅通的重要工程,它可以有效地防止土方边坡的滑坡、坍塌,保障人员和车辆的安全。
在进行道路土石方高边坡防护工程施工前,必须制定施工方案,保证施工过程中的安全。
下面将结合具体情况制定针对性的施工方案。
1、施工前准备工作:1.1搜集工程资料,了解地质情况和施工条件,明确工程范围、工程量、工期等基本情况。
1.2成立专项施工方案制定小组,由工程负责人、项目经理、技术人员等组成,共同制定施工方案。
1.3实地勘察,详细了解高边坡的地形、地质等情况,确定施工工艺和方法。
1.4评估风险,根据边坡的高度、坡度、土质等因素,评估可能出现的风险,并制定相关应对措施。
2、施工工艺和方法:2.1采用分段施工,将高边坡分段进行处理,按照阶梯状或台阶状进行修整,有效降低滑坡和坍塌的风险。
2.2采用挖台阶法,将高边坡进行分层处理,每层坡面宽度不大于3米,坡高根据实际情况进行调整。
2.3制定合理的边坡夹角,根据土质条件和坡度,确定合适的边坡夹角,以减少边坡的滑坡和坍塌风险。
2.4使用合适的支护材料,采用钢筋网、钢筋混凝土等材料进行边坡的加固,提高边坡的稳定性。
2.5进行逐层夯实,每层土石方边坡施工完成后,进行逐层夯实,确保边坡的稳定性。
2.6合理排水,针对边坡上可能出现的积水问题,采取合理的排水措施,以减少水分对边坡的侵蚀和破坏。
3、安全措施:3.1搭建安全防护网,对施工现场进行有效的封闭和防护,防止人员和物体坠落。
3.2合理设置警示标志,对施工区域进行合理的划定,并设置明显的警示标志,提醒人员注意安全。
3.3做好交通组织,对施工现场附近道路进行合理的交通组织,保证车辆和行人的通行安全。
3.4提供个人防护装备,为施工人员提供必要的个人防护装备,包括安全帽、安全带等,确保施工人员的安全。
3.5定期检查边坡稳定性,定期检查施工边坡的稳定性,及时发现问题并采取相应措施。
第1篇一、工程概况1. 工程名称:XX公路边坡整治工程2. 工程地点:XX公路XX段3. 工程规模:全长XX公里,涉及边坡整治面积XX平方米4. 工程内容:边坡加固、排水系统完善、绿化美化等5. 工程工期:XX个月二、施工准备1. 组织准备(1)成立项目组织机构,明确各部门职责和分工。
(2)组织施工人员、技术人员、管理人员进行培训,提高综合素质。
(3)做好施工现场的安全生产、文明施工等工作。
2. 技术准备(1)收集工程地质、水文、气象等资料,进行现场勘查。
(2)编制施工组织设计、施工方案,确定施工工艺、施工顺序。
(3)对施工设备、材料进行检验,确保质量合格。
3. 材料准备(1)水泥、砂、石子、钢筋等原材料,需符合国家相关标准。
(2)边坡加固材料:锚杆、钢筋网、喷射混凝土等。
(3)排水系统材料:排水管、检查井、雨水口等。
4. 设备准备(1)挖掘机、装载机、运输车等土方开挖设备。
(2)混凝土搅拌站、泵车、输送泵等混凝土浇筑设备。
(3)钻孔机、锚杆机、钢筋网焊接机等边坡加固设备。
(4)绿化美化设备:洒水车、修剪机、绿篱修剪机等。
三、施工工艺及步骤1. 土方开挖(1)根据设计图纸,确定边坡开挖范围和深度。
(2)采用挖掘机、装载机等设备进行土方开挖,确保边坡稳定性。
(3)将开挖的土方运至指定地点,进行填埋或堆放。
2. 边坡加固(1)根据设计要求,采用锚杆、钢筋网、喷射混凝土等材料进行边坡加固。
(2)钻孔:采用钻孔机进行钻孔,孔径、孔深、孔位应符合设计要求。
(3)锚杆安装:将锚杆插入孔内,并进行锚固。
(4)钢筋网焊接:将钢筋网焊接在锚杆上,形成稳定的加固结构。
(5)喷射混凝土:采用喷射混凝土对加固后的边坡进行覆盖,厚度应符合设计要求。
3. 排水系统完善(1)根据设计要求,设置排水沟、检查井、雨水口等排水设施。
(2)排水沟:采用排水管进行铺设,确保排水畅通。
(3)检查井:设置在排水沟交汇处,方便检查和维护。
(4)雨水口:设置在路面、路基边缘,收集路面雨水。

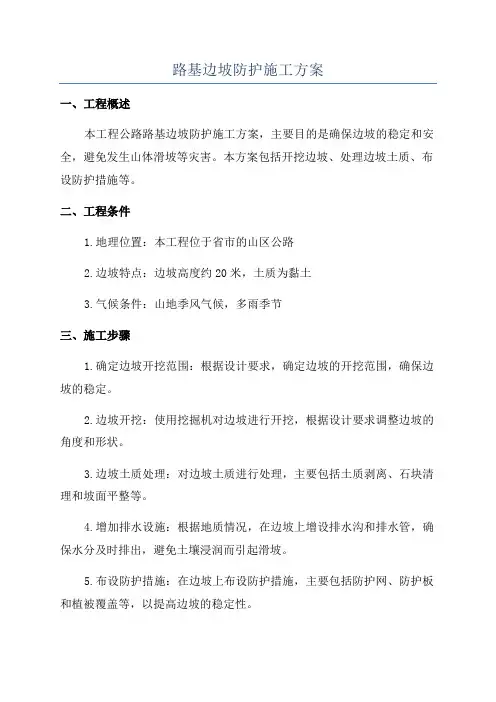

路基边坡防护施工方案一、工程概述本工程公路路基边坡防护施工方案,主要目的是确保边坡的稳定和安全,避免发生山体滑坡等灾害。
本方案包括开挖边坡、处理边坡土质、布设防护措施等。
二、工程条件1.地理位置:本工程位于省市的山区公路2.边坡特点:边坡高度约20米,土质为黏土3.气候条件:山地季风气候,多雨季节三、施工步骤1.确定边坡开挖范围:根据设计要求,确定边坡的开挖范围,确保边坡的稳定。
2.边坡开挖:使用挖掘机对边坡进行开挖,根据设计要求调整边坡的角度和形状。
3.边坡土质处理:对边坡土质进行处理,主要包括土质剥离、石块清理和坡面平整等。
4.增加排水设施:根据地质情况,在边坡上增设排水沟和排水管,确保水分及时排出,避免土壤浸润而引起滑坡。
5.布设防护措施:在边坡上布设防护措施,主要包括防护网、防护板和植被覆盖等,以提高边坡的稳定性。
6.固定防护措施:使用锚杆和锚索等固定防护措施,确保防护设施牢固可靠。
7.定期检查和维护:完成施工后,定期对防护设施进行检查和维护,修复和更换老化和损坏的部分。
四、施工材料与设备1.施工材料:挖掘机、运输车辆、锚杆、锚索、防护网、防护板、土石、植被覆盖材料等。
2.施工设备:挖掘机、破碎机、运输车辆、锚杆钻机等。
五、施工安全措施1.严格遵守安全操作规程,确保施工人员的人身安全。
2.加强施工现场的巡视,及时发现和排除施工隐患。
3.提供必要的施工防护设施,包括安全帽、安全绳等。
4.防止滑坡和控制下坡物体的飞溅。
六、施工进度计划1.边坡开挖:预计2个工作日完成2.边坡土质处理:预计3个工作日完成3.增加排水设施:预计2个工作日完成4.布设防护措施:预计6个工作日完成5.固定防护措施:预计2个工作日完成6.定期检查和维护:每3个月进行一次七、质量控制措施1.施工过程中严格按照相关标准和规范进行操作,确保施工质量。
2.对施工过程进行现场监督和检查。
3.完成施工后进行质量检验,并进行记录。
八、施工费用根据工程量和材料费用进行计算,具体费用将根据实际情况确定。
1 施工工艺技术1.1 施工顺序准备工作完成后,挖方地段路基边坡开挖一级,边坡防护一级,根据工点图路基边坡防护类型施做相应的边坡防护结构物。
路基边坡锚杆框架梁、骨架护坡防护工程施工完成后,及时跟进绿色防护和柔性防护,并注意永临结合,确保施工过程中及路基边坡防护成型后排水通畅,不积水,不冲缺口。
特殊地段的路基边坡防护工程在旱季优先安排施工,避免雨水严重冲刷路基边坡,造成填土流失。
1.2 锚杆(锚索)框架梁施工施工工艺流程,具体工艺流程见图1.2-1、图1.2-2。
图1.2-1 锚杆框架梁施工工艺流程图图1.2-2 锚索框架梁施工工艺流程图1.2.1 刻槽锚杆框架梁节点应严格按照里程段落、设计节点图布置,必须刻槽后再进行钻孔,避免机械刻槽破坏锚杆;框架梁位置布置完成后,沟槽如采用机械刻槽,应采用人工配合机械刻槽工艺,严禁机械刻槽一次到位,控制刻槽深度和平整度,框架梁嵌入坡面,保证框架梁埋深。
锚杆框架梁布置形式如下图图4.2-3和图4.2-4所示。
图1.2-3 锚杆框架梁坡面展开图图1.2-4 A-A剖面图1.2.2布孔与钻孔锚杆孔位按设计位置采用拉线尺量,结合水准测量进行放线,并用铁钎和油漆标记准确定位锚孔位置。
锚杆孔采用钻机钻孔,高压风清孔。
钻孔应采用干钻,特别是在土层或风化层中钻孔时,严禁采用水钻,以防坍孔、缩孔。
框架梁应按设计要求的嵌入深度采用人工挖槽方式嵌入坡面中。
1.2.3锚杆制作与安装锚杆采用采用单根φ32HRB400螺纹钢制作,使用切割机下料,采用连接器接长,严禁焊接接长。
制作后将装有对中器的锚杆人工推进入孔。
锚头应埋入框架梁中,锚头钢筋与框架纵梁主筋焊接相连,与纵梁同时浇筑。
纵向每隔15-20m于框架中部设伸缩缝一道,缝宽2cm,缝内填塞沥青麻筋。
锚杆长度L=800cm,锚头锚入长度L1取值见锚头锚入长度表。
锚头有50cm与边坡平行,头部长17cm。
即当边坡坡率为1:1.25时,L1=37.3cm,锚杆弯折角度为121.34°;当边坡坡率为1:1.5时,L1=40.6cm,锚杆弯折角度为126.31,根据不同的坡率安装不同的锚杆。
路基高边坡防护安全专项施工方案1.1 勘察评估:根据工程设计要求,对路基高边坡进行勘察评估,确定施工范围和施工难度。
1.2 安全防护措施:在施工现场设置安全警示标志,并确保施工人员配备好必要的安全防护用具。
1.3 施工人员培训:对施工人员进行安全教育和培训,确保他们了解施工中可能出现的危险,并掌握必要的安全防护技能。
1.4 特殊设备准备:根据施工需要,准备好必要的专用工具和设备,如爬升机、防护网等。
二、施工过程及安全措施2.1 路基高边坡清理:首先对路基高边坡进行清理,清除杂草、杂物和松动的土石,确保施工环境整洁。
2.2 防护网安装:在施工区域内设置临时防护网,防止松散的土石和工具掉落伤人。
2.3 边坡修整:对路基高边坡进行修整,确保边坡表面平整,无明显裂缝和坍塌现象。
2.4 高边坡加固:采用适当的加固材料或方法对高边坡进行修复,增强边坡的稳定性和抗震能力。
2.5 监督检查:在施工过程中,定期对施工质量和施工安全进行监督检查,确保施工过程安全可控。
三、施工后整改和验收3.1 整改措施:对施工中存在的安全隐患和质量问题进行整改处理,保证路基高边坡防护工程符合设计要求和安全标准。
3.2 安全验收:由工程质量验收人员进行安全检查和验收,确保施工安全符合相关标准和规定。
3.3 安全交底:对施工完成后的路基高边坡防护工程进行安全交底,告知相关部门和相关人员施工验收情况和安全注意事项。
以上为路基高边坡防护安全专项施工方案,施工单位应严格按照此方案进行施工,确保施工过程中安全可控,有效预防施工安全事故的发生。
四、施工现场管理4.1 施工区域划分:根据施工范围和施工需要,对施工现场进行合理划分,确保施工过程中不会影响周边交通和行人通行。
4.2 施工人员配备:根据实际施工需要,合理配备施工人员,确保施工人员数量充足,并按照施工计划合理分工,做好安全防护工作。
4.3 施工设备管理:对施工现场的设备进行定期检查和维护,确保设备的正常运转和安全性能。
路基边坡防护工程施工方案一、工程概述路基边坡防护工程是为保护路基边坡免受地质灾害的影响,确保道路的稳定和安全而进行的工程措施。
本文档旨在详细说明路基边坡防护工程的施工方案。
二、施工准备1.施工前,根据工程设计文件、现场勘察报告等资料,对路基边坡的地质情况、基础条件进行充分了解,并制定相应的施工方案。
2.确定施工人员的数量和具体职责分工。
3.准备所需的施工机械设备、材料和施工工具。
4.在施工前对施工现场进行清理,并清除可能影响施工的障碍物。
三、施工步骤1.按照设计要求进行边坡开挖。
采用机械开挖的方式,确保开挖的稳定性和效率。
根据实际情况选择挖方、填方或控制土石方的平衡。
2.边坡开挖完成后,对边坡进行坡面整理,确保坡面的平整和坡度的符合设计要求。
3.在坡面整理完成后,进行土石方边坡的加固。
根据设计要求,采用不同的加固方式,如土工格栅、混凝土加固等,以提高边坡的稳定性。
4.进行防护网的安装。
选用适合的防护网材料,根据设计要求对边坡进行网片固定,并确保网片之间的重叠和整体性。
5.防护网安装完成后,进行草袋或者绿化带的铺设。
根据设计要求选择合适的材料和种植方式,提高边坡的美观性和环境保护性。
6.确保施工过程中的安全措施,包括施工人员的安全防护、施工现场的警示标志等。
四、质量控制1.确保施工人员具备相关资质和经验,按照设计要求进行施工。
2.对施工过程进行现场监督和验收,并及时记录施工过程中的关键部位和质量控制点。
3.对施工材料进行质量检查,确保材料的符合设计要求和标准。
4.采用必要的检测手段对工程质量进行监测,包括土壤孔隙水压力、边坡位移等。
五、施工安全1.严格遵守相关施工安全规范,保证施工人员的人身安全。
2.在施工现场设置必要的安全警示标志,保障过往行人和车辆的安全。
3.加强施工现场的交通管理,确保施工过程中车辆和行人的安全。
六、环境保护1.在施工过程中遵守环境保护法律法规,防止对环境造成污染。
2.对施工现场产生的废弃物进行分类、处理和处置。
路基边坡防护专项施工方案
1. 简介
路基边坡防护专项施工方案旨在对公路、铁路等交通基础设施中的路基边坡进行有效的防护措施,确保路基边坡的稳定性和安全性。
本方案将介绍路基边坡防护的施工目标、原则、具体方案以及施工过程中的注意事项。
2. 施工目标
路基边坡防护的主要目标是保护路基边坡不受地质灾害、水土流失等因素的影响,确保边坡稳定性和交通安全。
具体目标包括: - 防止路基边坡滑坡、塌方等地质灾害的发生; - 防止水土流失,保护边坡土壤的稳定性; - 确保边坡在长期使用过程中不发生变形、沉降等问题; - 提高边坡的抗侵蚀能力,延长边坡寿命。
3. 施工原则
在进行路基边坡防护施工时,需要遵循以下原则: - 综合考虑边坡地质条件、水文条件和交通运输要求,制定合理的施工方案; - 确保施工过程符合工程质量要求和环境保护要求; - 优先采用自然和生态防护手段,减少对环境的破坏; - 结合边坡特点选择合适的材料和工艺,提高施工效率和防护效果; - 做好施工过程中的安全管理,确保施工人员和周边环境的安全。
4. 施工方案
根据边坡的具体情况和工程要求,可选择以下常用的路基边坡防护措施:
4.1 植被防护
植被防护是一种自然、经济、生态的边坡防护方式。
在边坡上种植草本植物、灌木、乔木等植物,通过植物的根系和茂密的枝叶来稳定边坡土壤,增强边坡的抗侵蚀能力。
4.2 灌浆加固
灌浆加固是通过注浆技术,在边坡土体中注入浆液,增加土壤的黏聚力和内摩擦力,提高边坡的抗剪强度和稳定性。
4.3 钢丝网防护
钢。
路基边坡防护施工方案 (1)在道路建设和维护工程中,路基边坡的稳定性是至关重要的。
合理的边坡防护施工方案不仅可以确保道路使用的安全性,还可以延长路基的使用寿命。
本文将介绍一种适用于路基边坡的防护施工方案。
1. 背景路基边坡是指道路两侧的斜坡地形,其稳定性直接影响道路的正常使用。
在工程施工和自然环境的影响下,路基边坡容易发生坍塌、滑坡等问题,给道路安全带来隐患。
因此,采取有效的防护措施对路基边坡进行稳定加固十分必要。
2. 施工方案2.1 路基边坡的分析在选择适当的防护措施之前,首先需要对路基边坡进行详细的分析。
需要考虑的因素包括边坡的高度、坡度、土质情况、降雨情况等。
通过分析,可以确定路基边坡所处的环境及可能面临的风险,为后续施工方案的制定提供依据。
2.2 防护材料的选择在选择防护材料时,应根据路基边坡的特点和需要承受的力学作用来确定。
常用的防护材料包括混凝土梯形块、钢丝网片、植被覆盖等。
不同的材料具有不同的特点,需要根据具体情况进行选择。
2.3 施工工艺在进行路基边坡防护施工时,施工工艺十分关键。
施工过程中需要注意的问题包括施工顺序、材料搭接、固定方式等。
合理的施工工艺可以提高施工效率,确保防护效果。
2.4 施工质量控制为了确保施工效果,需要对施工质量进行严格控制。
包括材料的质量检验、施工过程中的监督和验收等环节。
只有保证施工质量,才能达到预期的防护效果。
2.5 施工后的监测与维护施工完成后,还需要对路基边坡进行定期的监测和维护。
及时发现问题并进行修复,可以有效延长路基边坡的使用寿命,确保道路的安全使用。
3. 结论路基边坡防护施工方案是一项重要的工程任务,合理的施工方案可以提高路基边坡的稳定性,确保道路的安全。
通过对路基边坡的分析,选择合适的防护材料,采取合理的施工工艺以及进行严格的质量控制和监测维护,可以有效地提高施工质量,保障道路的正常使用。
一、工程概况本工程为中铁路基防护工程,主要针对路基边坡进行防护,确保铁路运营的安全和稳定。
工程范围包括路基两侧路堤边坡防护、护肩及护脚施工等。
二、施工组织设计1. 施工队伍:成立专业施工队伍,配备足够的技术人员和施工人员,确保施工质量和进度。
2. 施工设备:根据工程需求,配备挖掘机、推土机、装载机、压路机、混凝土搅拌站等施工设备。
3. 施工材料:选用符合国家标准要求的路基边坡防护材料,如绿色三维生态、绿色生态草毯、六边形空心块、C25混凝土等。
三、施工工艺及方法1. 路基边坡防护:(1)采用绿色三维生态、绿色生态草毯及六边形空心块三种防护形式,根据边坡坡度和土质情况合理选择。
(2)对边坡进行清理,确保边坡表面平整,无杂草、杂物等。
(3)铺设绿色三维生态、绿色生态草毯或六边形空心块,确保材料与边坡紧密贴合。
2. 护肩及护脚施工:(1)对护肩及护脚位置进行测量放样,确保位置准确。
(2)采用C25混凝土现场浇筑,确保混凝土强度和密实度。
(3)混凝土浇筑完成后,进行养护,确保混凝土强度达到设计要求。
四、施工质量控制1. 材料质量控制:严格把关材料质量,确保所用材料符合国家标准。
2. 施工过程控制:加强施工过程监控,确保施工工艺和施工方法符合设计要求。
3. 成品质量检验:对施工完成的防护工程进行质量检验,确保工程质量达到设计要求。
五、安全保证措施1. 施工现场安全:加强施工现场安全管理,确保施工人员安全。
2. 高空作业安全:对高空作业人员进行安全培训,佩戴安全防护用品,确保高空作业安全。
3. 施工用电安全:加强施工现场用电管理,确保用电安全。
4. 应急预案:制定应急预案,应对突发事件,确保施工安全。
六、施工进度安排1. 施工准备阶段:15天2. 路基边坡防护施工阶段:30天3. 护肩及护脚施工阶段:15天4. 施工验收阶段:10天总计:80天通过以上施工方案的实施,确保中铁路基防护工程顺利进行,为铁路运营提供安全保障。
目录1 / 60第一章工程概况第一节工程基本概况高速公路项目第四合同段起讫里程为~,主线全长,本标段主要工程包括三岔互通、肇兴场服务区、肇兴场大桥、杨村大桥、万家寨大桥、冷水坪互通等桥涵、路基工程土石方等工程。
本项目路线沿线出露地层岩性主要为灰岩、白云质灰岩、白云岩、泥岩等。
()填方边坡设计原则:边坡坡率根据路基填土高度、工程地质条件、地形条件、填料类型等综合确定。
当填方路基边坡高度小于时,设一级边坡,其坡率为:;当路基边坡高度大于时,设多级边坡,第一级边坡高,其坡率为:,第二级以下边坡高度为,其坡率为:,两级边坡间均设宽平台。
填石路基及土石混填路基边坡的坡率取值与一般填方路基边坡一致,两级边坡之间设宽平台。
一般填方边坡坡脚设置护坡道,护坡道宽度为,当填方路基临水塘,护坡道标高应高出设计水位。
()挖方边坡设计原则:在保证路基边坡长期稳定的同时,应考虑边坡型式对周围环境景观的影响。
边坡横断面型式应根据边坡岩土的自然属性、边坡高度、岩层产状、岩石破碎及松散程度及加固防护措施等综合考虑,灵活自然、因地制宜、顺势而为、不采用单一的坡度,使边坡外型与周围地形地貌融为一体。
挖方边坡高度小于时,采用直线型边坡;当挖方边坡高度大于时,采用台阶式边坡,每~高设边坡平台一道,平台宽。
边坡分级高度:当坡高≤时,只设一级边坡;当坡高<<时,根据边坡地质情况,尽可能采用一坡到顶,必要时在边坡处分级设边坡平台;当坡高≥时,则分级设坡,每为一级,各级坡设宽的平台及平台截水沟。
1 / 60路堑边坡垂直挖深超过时,各级坡率由边坡稳定计算结果确定。
对于一般挖方段,土质挖方边坡可根据土的含水量及密实程度采用坡率:~:。
石质挖方边坡坡率根据岩性和风化程度按下表选定。
边坡坡率取值表;石质路堑碎落台:一般土质路堑(设暗埋式边沟),坡脚到土路肩边缘的水平距离为外倾横坡。
碎落台采用(设盖板边沟),坡脚到边沟内边缘的水平距离为。
坡脚采用贴切自然的路堑边坡坡口修整为弧形,一般情况下坡顶切线水平投影长度取圆弧过渡。
设计主要工程量第二节本标段边坡防护主要工程量如下:2 / 603 / 60第三节施工要求和技术保证条件.施工要求()工程责任明确,高度重视,落实到位,不能把防护工程当做附属工程。
()施工技术交底要到位。
.技术保证条件()边坡开挖要求:边坡的开挖方式对开挖后边坡的稳定性有至关重要的影响,特别是岩土爆破方案,要求慎用爆破方式,严禁使用大爆破,可依据地质条件,边坡形式选用预裂爆破、光面爆破等控制性爆破技术,特别是临近设计坡面范围岩层开挖时,可采用小孔(φ,深~)、小药量(~)爆破,以保证边坡岩体的完整。
边坡上方的取土爆破必须严格控制,尽量采用机械开挖,不得松动边坡岩层。
自上而下逐级开挖,逐级防护。
雨季施工时,必须做好所开挖坡面未防护前的防水工程,可采用遮挡、拦截方式防止雨水、地表水对边坡的损害。
()高边坡施工总的原则:开挖一级,防护加固一级,逐级开挖,逐级防护。
()对高边坡地下水足够重视,完善综合排水设施。
()挖方泥质坡面清坡后覆盖塑料薄膜,避免雨水冲刷塌方。
()抗滑桩施工在原地面或浅挖后施工作业平台,开挖位置严格按照设计要求,增加一部分空挖数量,待抗滑桩施工完成后再逐级开挖,逐级防护。
()石质边坡应采用光面、预裂爆破技术;禁止采用大爆破施工,边坡坡面不得有松石、危石,路基边线应顺直、曲线应圆滑()边坡开挖应至上而下进行,不得乱挖、超挖,严禁掏底开挖,坡面应一次成形,且应开挖一级,防护一级。
工序衔接要紧密。
()顺层边坡应采取跳槽开挖,跳槽防护。
4 / 60()土质边坡须对边坡平台排水沟沟底及边坡平台进行铺砌,防止雨水渗入边坡后浸泡边坡。
()边坡开挖过程中应做好临时排水总体规划和建设,临时排水设施应结合永久性排水设施综合考虑。
()加强对高边坡的监测和检查巡视,保证高边坡施工万无一失。
.工程特点、本段高边坡防护工程工程量大,防护形式多,施工工序多样,涉及到多专业,多工种,平行交叉作业。
在高边坡上作业,施工工作面大,属高空作业,危险系数大,安全防护难度大。
、施工场地布置、施工安全管理、工程质量控制、施工前后工序组织安排等是本工程施工管理的关键。
、本工程边坡有土质边坡、强风化边坡,经爆破或遇雨易崩塌,必须及时防护。
、高边坡存在不利滑动面,如果施工不当,极有可能发生山体滑坡,滑坡后山体影响特别大。
.参建单位参加单位单位名称建设单位勘察单位设计单位监理单位施工单位第二章编制依据5 / 60编制依据. 《公路水运工程安全生产监督管理办法》(中华人民共和国交通运输部令年第号); . 《公路水运危险性较大分部分项工程安全专项施工方案管理办法》; . .《中华人民共和国安全生产法》中华人民共和国主席令第号; []号; .《危险性较大的分部分项工程安全管理办法》的通知建质建质 .《山区高速公路工程施工安全生产标准化指南》(贵州省交通建设工程质量监督局主编);.《施工企业安全生产管理规范》;.《公路路基工程施工技术规范》;.《公路工程质量检验评定标准》;.《施工现场临时用电安全技术规范》;.《公路工程施工安全技术规范》();.《路桥施工计算手册》;.《遵义乐理制冷水坪高速公路第四分部设计图纸》;.《遵义乐理制冷水坪高速公路第四分部施工组织设计》;.施工现场调查及施工地质勘察资料;.《贵州省交通建设工程质量安全管理文件汇编》(上、下册)。
.编制原则.严格遵守招标文件,设计图纸,施工规范和质量验收评定标准。
.坚持技术先进性,科学合理性,经济适应性,安全可靠性与实事求是相结合。
.对施工现场坚持全员、全方位、全过程严密监控、动态控制、科学管理的原则。
6 / 60第三章施工计划第一节施工进度计划本标段高边坡工程准备工作开始日期为年月日,完工日期为年月日,总施工时间天,施工进度计划见横道图:材料计划第二节我项目部已经与入围厂家签订固定合为保证高边坡防护工程及时、保质保量的顺利完成,同,对所需材料已经进行过检测和试验,满足设计和施工规范要求,根据设计工程量,主要需要准备以下施工材料:7 / 60机械设备计划第三节 .主要机械设备计划边坡施工所需机械的类型和数8 / 60 爆破钻孔空压机带钻头施工用电发电机喷播植草喷播机.试验检测仪器安排现场仅配置本标段所有试验项目均委托贵州省建筑科学研高边坡防护施工工艺技术第四章植被混凝土护坡施工第一节植被混凝土施工工艺. 植被混凝土施工程序如下表:9 / 60植被混凝土施工技术..材料及设备准备 .施工材料要求混腐殖质、普通硅酸盐水泥、种植基材的选择及配法种植基材组成的材料主要有种植土、凝土绿化剂、镀锌铁丝网、锚杆、混合草灌种子和水等。
()生植土:经晒干、粉碎、过筛,粒径小于×,将湿度控制在以下,疏松,干容重不得高于,值应为~;()普通硅酸盐水泥;()有机质土(草炭土);()混凝土绿化剂,属于三峡大学专利技术,施工前应取得该技术专利使用权; * ()镀锌铁丝网,网孔,网间搭接宽度;10 / 60()锚杆:锚杆分为主锚杆和辅锚杆两种,主锚杆为Φ长的钢筋,辅锚杆为Φ长的钢筋,主锚杆、辅锚杆相间布设,布设间距;()种子要求:未规定质量要求的植物种子应在使用前进行发芽试验、种子配合比试验,确定种子用量后方可进行大规模的施工;草灌混合,多草种、多灌种混合;种子用量每平方米一般应控制在克之内,但应根据发芽率高低、喷播季节和环境、建植目标群落的不同适当增减。
.主要施工设备()、干(潮)混凝土喷射机主要技术参数:喷射能力,最大传输距离,最大骨料粒径,驱动功率。
()、混凝土搅拌机主要技术参数:出料容量或,进料容量或,生产率或。
()、柴油移动式空气压缩机主要技术参数:公称容积流量~,排气压力。
.设计要求()施工坡面必须是安全稳定的,对于非稳定坡面,需要用工程方法加固稳定之后再进行绿化工程施工。
()坡度°~°的坡面,适用于植被混凝土护坡绿化技术。
()对工程所地边坡,观察其边坡形状、坡度、坡高、岩性、表层岩体风化程度、有无涌水等,以便进行锚固件、喷植厚度、截排水工程等设计。
()网设计要求网设计要求应符合设计图纸规定11 / 60设计示意图①植被混凝土护坡绿化工程必须铺设三维网或#镀锌铁丝网,按从上到下顺序铺设并张紧,包上坡顶长度不小于,网片的搭接长度为横向。
②网与坡面间距,不小于,不大于。
③锚钉设计要求锚钉设计要求应符合下图规定:12 / 60锚钉设计示意图图①锚钉采用梅花型布置,间距×。
②锚钉长度有两种,分为主锚杆和辅锚杆,长度分别为和。
锚钉外露长度,在离坡面~处与镀锌丝网绑扎。
③④排水孔间距×,孔径不小于,孔深。
如坡面有渗水,需增加排水孔,并安装管。
施工要求. 施工前的准备要求 . ()熟悉设计()勘察现场周围环境、施工条件、电源、水源、土源、道路交通、生活设施的位置等。
()制定施工计划书材料的准备 . 按要求进行材料的采购、堆放、保管。
13 / 60.截排水工程属于上道工序边坡开挖工程,但未设截排水工程的边坡需增加此项目。
根据坡体、坡高、坡度和管理条件,设置截排水沟等相应的排水设施。
截排水沟的施工必须符合的有关规定。
.坡面整理要求()清除坡面杂草杂物,开辟施工通道。
()打掉突出岩石,使坡面尽可能平整,可采用铁锹、水、气力冲刷清除施工坡体表面的浮石与杂物。
()出现倒坡时,用浆砌石找平等。
()镀锌铁丝网铺设标准:根据设计要求铺设镀锌铁丝网,按从上到下顺序铺设并张拉紧,坡顶与网的搭接长度和网片间的搭接长度按设计标准执行。
网与坡面间距,按设计标准执行。
严禁在绑好的镀锌铁丝网上随意踩踏。
.锚钉施工要求施工方法.按设计标准测量放线,用白灰做标记或插钎以便准确布孔。
.钻孔时应垂直坡面或成°~°上倾角钻入,一次成孔,孔间距允许偏差±。
.成孔后及时插入锚钉,防止孔内积杂物、浮土等。
.按设计标准将锚钉与镀锌铁丝网绑扎。
.如有注浆锚钉注浆后必须间隔小时以上,方可进行下一道工序。
.喷植施工要求()雨天不宜喷植施工。
()施工期间气温低于℃,不宜进行喷植施工。
()植被混凝土拌合物在喷植前要搅拌均匀,搅拌时间不少于分钟。
14 / 60()喷植时喷枪口距坡面左右,喷枪与坡面的夹角应尽量垂直,严禁仰喷,不允许漏喷,喷植次序从上到下,喷植完毕表面光滑平整。
()喷植厚度必须达到设计要求,偏差不应大于±。
()喷植施工中必须控制好用水量,保证基质有足够的含水量而不流淌。
()分基层和面层二次喷植,在喷植中应注意找平。
()做排水孔,间距、孔径、孔深按设计标准执行。
()在面层喷射完成后,铺盖无纺布,用以保持水分不蒸发、不渗漏。
.坡面养护要求()种子发芽及幼苗期,养护浇水喷灌为主,保持植被混凝土呈湿润状态,养护期限视坡面植物生长状况而定,不少于。
