01030202钢筋混凝土预制桩检验批质量验收记录

钢筋混凝土预制桩检验批
质量验收记录
The document was prepared on January 2, 2021
钢筋混凝土预制桩检验批质量验收记录
GB50202-2002表编号：010403□□□
010403□□□说明
强制性条文
打压入桩预制混凝土方桩、先张法
预应力管桩、钢桩的桩位偏差,必须
符合
表的规定.斜桩倾斜度的偏差不得大
于倾斜角正切值的15%倾斜角系桩的
纵向
中心线与铅垂线间夹角.
表钢桩施工质量检验标准
混凝土预制桩
桩在现场预制时,应对原材料、钢筋骨架见
表、混凝土强度进行检查；采用工厂
生产的成品桩时,桩进场后应进行外观及尺
寸检查.
施工中应对桩体垂直度、沉桩情况、桩顶完
整状况、接桩质量等进行检查,对电焊接桩,
重要工程应做10%的焊缝探伤检查.
施工结束后,应对承载力及桩体质量做检验.
对长桩或总锤击数超过500击的锤击桩,应
符合桩体强度及28d龄期的两项条件才能
锤击.
钢筋混凝土预制桩的质量检验标准应符合表的规定.
表预制桩钢筋骨架质量检验标准mm
钢筋混凝土预制桩的质量检验标准
注：本表由施工项目专业质量检查员填写,专业监理工程师建设单位项目专业技术负责人组织项
目专业质量技术负责人等进行验收.。

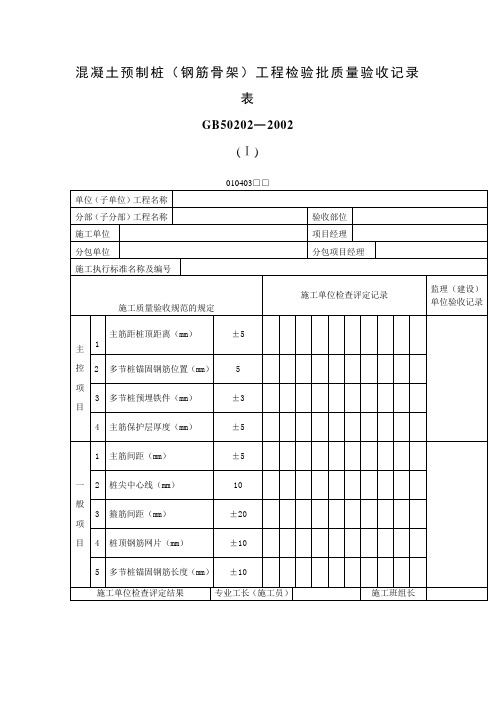

混凝土预制桩（钢筋骨架）工程检验批质量验收记录
表
GB50202—2002
(Ⅰ)
说明
（Ⅰ）010403
本检验批为混凝土预制桩“钢筋骨架”部分的验收内容。

预制过程的控制。

辅助检验批。

主控项目：
1、主筋距桩顶距离：±5mm。

尺量检查。

2、多节桩锚固钢筋位置：5mm。

尺量检查。

3、多节桩预埋铁件：±3mm。

尺量检查。

4、主筋保护层厚度:±5mm。

尺量检查。

一般项目：
1、主筋间距：±5mm。

尺量检查。

2、桩尖中心线：10mm。

尺量检查。

3、箍筋间距：±20mm。

尺量检查。

4、桩顶钢筋网片：±10mm。

尺量检查。

5、多节桩锚固钢筋长度:±10。

尺量检查。

本检验批是施工过程的质量控制，不符合要求时进行调整，符合要求再进行下道工序。

混凝土预制桩工程检验批质量验收记录表GB50202—2002(Ⅱ)说明(Ⅱ) 010403主控项目：1、桩体质量检验。

按基桩检测技术规范。

2、桩位偏差。

项目如下表，尺量检查，根据桩位放线检查。

3、承载力。

按基桩检测技术规范。

一般项目：1、砂、石、水泥、钢材原材料质量（现场预制时才检查）。

符合设计要求。

检查产品合格证及试验报告。

2、混凝土配合比强度（现场预制时才检查）。

通过试验的配合比单配制的计量记录。

按规定留置试块，28天强度符合设计要求。

检查配合比单、计量记录、试验报告。

3、成品桩外形。

表面平整、掉角深度＜10mm、蜂窝面积小于总面积0.5％，颜色均匀。

观察检查。

4、成品桩裂缝（收缩或起吊、运输、堆放引起的裂缝）。

深度＜20mm，宽度＜0.25mm，横向裂缝不超过边长的一半。

用裂缝测定仪测量。

此项在地厂水侵蚀地区，锤击数超过500击的长桩不适用。

检查测定记录。

5、成品桩尺寸。

横断面边长±5mm；桩顶对角线差＜10mm；桩尖中心线＜10mm；桩身弯曲矢高＜1／1000ι用尺量检查。

桩顶平整度＜2mm，用水平尺检查。

6、电焊接桩。

检查焊缝质量。

按钢桩电焊接桩焊缝检查。

焊后停歇时间＞1min。

秒表测定。

上下节平面偏差＜10mm。

尺量检查。

节点弯曲矢高＜1／1000ι。

尺量检查。

7、硫磺胶泥接桩。

胶泥浇注时间＜2min，秒表测定。

浇注后停歇时间＞7min，秒表测定。

8、桩顶标高。

±50mm。

水准仪测定。

9、停锤标准。

符合设计要求，现场实测或检查沉桩记录。

桩在现场预制时，检查原材料、钢筋骨架、混凝土强度；采用成品桩时，检查桩的外观及尺寸。

对长桩和总锤击数超过500击的桩，对其强度和龄期进行双控制。

施工中桩体垂直度、沉桩情况、桩顶完整状况、接桩质量等进行检查，对电焊接桩，重要工程应做10％的焊缝探伤检查。

施工结束后做承载力及桩体质量检验。

检查后形成施工记录或检验报告。

检查施工记录和检验报告。

混凝土灌注桩检验批质量
验收记录
The document was prepared on January 2, 2021
混凝土灌注桩检验批质量验收记录
GB50202-2002表编号：010405□□□2
010405□□□2说明
强制性条文
灌注桩的桩位偏差必须符合表的规定,桩顶标高至少要比设计标高高出,桩底清孔质
量按不同的成桩工艺有不同的要求,应按本章的各节要求执行.每浇注50m3必须有1组试件,
少于50m3的桩,每根桩必须有1组试件.
工程桩应进行承载力检验.施工前应对水泥、砂、
石子如现场搅拌、
钢材等原材料进行检
查,对施工组织设计
中制定的施工顺序、监
测手段包括仪器、方
法也应检查.
施工中应对成孔、清渣、
放置钢筋笼、灌注混凝
土等进行全过程检查,
人工挖孔桩尚应复验
孔底持力层土岩性.
嵌岩桩必须有桩端持
力层的岩性报告.
施工结束后,应检查混
凝土强度,并应做桩体质
量及承载力的检验.
混凝土灌注桩的质量检
验标准应符合表、表的
规定.
表混凝土灌注桩质量检验标准
注：①人工挖孔桩、嵌岩桩的质量检验应按上述二表验收.②本表由施工项目专业质量检查员填写,专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收.。

混凝土预制桩工程检验批质量验收记录工程项目名称：混凝土预制桩工程质量检验员：XXX验收日期：XXXX年XX月XX日一、工程概况：本工程是混凝土预制桩工程，包括桩身浇筑、桩帽浇筑以及桩头和桩帽的连接。

共计施工了XXX根预制桩。

二、质量验收内容：1.混凝土配合比的验收：根据施工方案要求，进行了对预制桩混凝土配合比的验收。

委托专业实验室进行了配合比试验，试验结果符合设计要求，配合比符合规范要求。

2.预制桩的制作工艺的验收：对预制桩的制作工艺进行了验收。

检查了预制桩的模具及周边设备的完好程度，模具表面是否平整无缺陷，预制桩的标志与规格是否清晰鲜明。

3.预制桩的尺寸和几何形状的验收：对预制桩的尺寸和几何形状进行了验收。

使用了准确可靠的测量工具，对预制桩的长、宽、高进行了测量，并进行了比对。

结果显示，预制桩的尺寸与设计要求一致，几何形状符合规范要求。

4.预制桩混凝土强度的验收：对预制桩混凝土强度进行了验收。

取样送检委托专业实验室进行了试验，试验结果显示，混凝土强度符合设计要求及规范要求。

5.预制桩与基础连接部位的验收：对预制桩与基础之间的连接进行了验收。

检查了连接部位的施工工艺及连接方式，确保连接牢固，无松动、裂缝等缺陷。

6.预制桩的外观质量的验收：对预制桩的外观质量进行了验收。

检查了预制桩表面是否平整、光滑，无明显的裂缝、水泡等缺陷，外观质量符合规范要求。

三、质量验收结论：根据以上质量验收内容的检查与试验结果，结合甲方提供的施工方案与设计要求，我方对本工程的质量进行了全面验收。

经过检验，本工程的混凝土预制桩质量符合规范要求，各项指标符合设计要求，可以正常使用。

四、质量验收记录人员：甲方代表：XXX（签字）XXX（日期）施工方代表：XXX（签字）XXX（日期）监理方代表：XXX（签字）XXX（日期）质量检验员：XXX（签字）XXX（日期）五、质量监督人员意见：该工程项目的混凝土预制桩质量验收情况良好，符合规范要求。
