双级泵原理双级泵是一种常见的水泵类型，其工作原理是利用两个或多个级数的叶轮来增加水的压力。
在工业生产和民用生活中，双级泵广泛应用于供水、排水、冷却循环等领域。
下面我们来详细了解一下双级泵的工作原理。
首先，双级泵的结构由泵体、叶轮、轴、密封装置等部件组成。
其中，泵体是双级泵的主体部分，内部安装有叶轮和轴，密封装置则用于防止泵体内部的水泄漏。
在泵体内部，双级泵的叶轮一般分为高压叶轮和低压叶轮两个级数，每个级数都有自己的叶片，它们通过轴连接在一起，形成一个整体。
当电动机启动后，轴开始旋转，带动叶轮一起旋转，从而产生抽水的力量。
其次，双级泵的工作原理是通过叶轮的旋转来改变水的动能和静能。
当水被吸入泵体后，首先进入低压叶轮，低压叶轮的旋转使水获得动能，然后水被送入高压叶轮，高压叶轮的旋转再次增加了水的动能，同时使水的压力得到进一步提高。
最终，高压叶轮将增压后的水送出泵体，完成整个抽水过程。
双级泵的工作原理可以用一个简单的比喻来解释，就好像一个人在跑步时，经过两次加速，最终跑得更快更远一样。
双级泵利用两个级数的叶轮来增加水的压力，使得水能够克服重力、摩擦力等阻力，从而实现远距离输送。
双级泵的工作原理简单清晰，但在实际应用中需要注意一些问题。
首先，双级泵的叶轮和轴需要保持良好的润滑状态，以减少摩擦损耗和磨损。
其次，密封装置需要定期检查和更换，以确保泵体内部不会发生泄漏现象。
最后，双级泵的使用和维护需要按照相关规定和标准进行，以确保其安全可靠地运行。
总的来说，双级泵是一种高效、节能的水泵设备，其工作原理简单清晰，应用广泛。
通过合理的结构设计和科学的工作原理，双级泵能够满足不同领域的需求，为工业生产和民用生活提供了可靠的水力支持。
希望通过本文的介绍，能够让大家对双级泵的工作原理有更深入的了解，为实际应用提供参考和指导。
多级给水泵工作原理
多级给水泵通过多个级数的离心式浸没泵叶轮的串联组合，来提高水泵的扬程。
其工作原理如下：
1. 水泵进水口吸入低压供水，经过进水管道进入第一级叶轮。
2. 第一级叶轮通过离心力将水加速，并将加速后的水注入下一个级数的叶轮。
多级给水泵通常有两个或更多级叶轮。
3. 每个级叶轮都会进一步增加水的速度和压力。
每个级叶轮的出口与下一级叶轮的进口相连，形成级串装置。
4. 当水通过所有级叶轮后，其速度和压力都得到进一步提高，最后推动水流经过出水口排出。
多级给水泵的工作原理基于离心力的产生。
当水通过叶轮旋转时，叶轮的叶柄将水加速，并使其以高速从叶轮的出口喷出。
这个高速的离心流动产生了一个向外的离心力，使水产生了一个较高的压力。
通过多个级叶轮的串联组合，多级给水泵可以实现较高的扬程。
需要注意的是，多级给水泵的每个级叶轮都需要提供足够的离心力，以确保水能顺利通过下一个级叶轮。
因此，每个级叶轮的转速、叶轮直径和叶轮叶片的数量都需要根据实际需求进行设计和调整。
按功能划分试述给排水工程中常用的10类泵的结构特点、型号、工作特点及选用条件。
（给水泵、管道泵、排水泵、潜污泵、雨水泵、污泥泵、消防泵、深井泵、水环真空泵、计量泵）答：（1）水环真空泵：水环真空泵内装有带固定叶片的偏心转子，将水（液体）抛向定子壁，水（液体）形成与定子同心的液环，液环与转子叶片一起构成可变容积的一种旋转变容积真空泵。
结构特点：由叶轮、泵体、吸排气盘、水在泵体内壁形成的水环、吸气口、排气口、辅助排气阀等组成的。
结构简单，制造精度要求不高，容易加工。
结构紧凑，泵的转速较高，一般可与电动机直联，无须减速装置。
故用小的结构尺寸，可以获得大的排气量，占地面积也小。
型号：2BA系列水环真空泵及压缩机、SK系列水环真空泵及压缩机、2SK系列水环真空泵及压缩机、2SK-P1系列两极水环真空泵-大气喷射泵机组、2BV系列水环真空泵及压缩机、2BE系列水环真空泵及压缩机、2BEC系列水环真空泵及压缩机等。
工作特点：1、易维修。
压缩气体的温度低，排气温度仅比进气温度高10~15℃，正因为具有这个特点，因而极易适合抽吸压送易燃易爆的气体。
2、适用范围广。
主要应用于煤矿（抽瓦斯），化工，制药，矿山，造纸，食品，啤酒，建材，塑料，冶金，电器等行业。
3、配置灵活。
可与分离器，换热器，管线，阀门，仪表，电控装置组装在一起共同放在一个底盘上作为成套设备使用。
选用条件：用于石油、化工、机械、矿山、轻工、医药及食品等多个领域。
特别适合大型泵引水用。
也可以抽除易燃、易爆的气体、带尘埃的气体、可凝性气体和气水混合物等。
（2）管道泵：管道泵是单吸单级或多级离心泵的一种，属立式结构，因其进出口在同一直线上，且进出口口径相同，仿似一段管道，可安装在管道的任何位置故取名为管道泵。
结构特点：基本构造与离心泵相似，主要由泵体、泵盖、叶轮、轴、泵体密封圈等零件组成，泵与电动机共用一个轴、叶轮直接装在电机轴上。
进出口相同并在同一直线上，和轴中心线成直交。

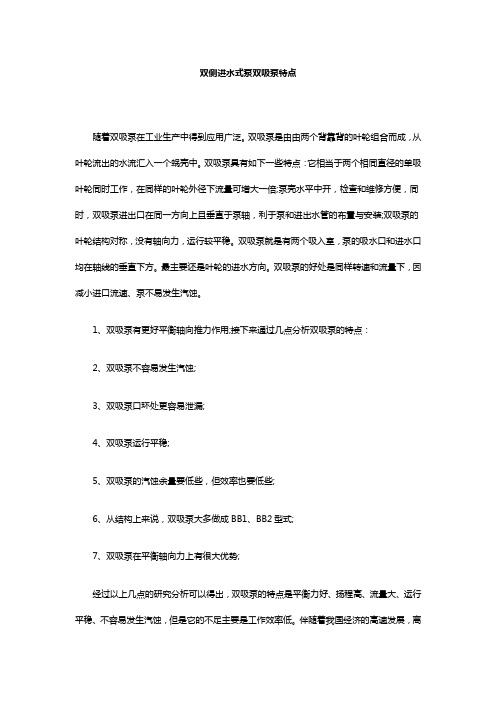

双侧进水式泵双吸泵特点
随着双吸泵在工业生产中得到应用广泛。
双吸泵是由由两个背靠背的叶轮组合而成，从叶轮流出的水流汇入一个蜗壳中。
双吸泵具有如下一些特点：它相当于两个相同直径的单吸叶轮同时工作，在同样的叶轮外径下流量可增大一倍;泵壳水平中开，检查和维修方便，同时，双吸泵进出口在同一方向上且垂直于泵轴，利于泵和进出水管的布置与安装;双吸泵的叶轮结构对称，没有轴向力，运行较平稳。
双吸泵就是有两个吸入室，泵的吸水口和进水口均在轴线的垂直下方。
最主要还是叶轮的进水方向。
双吸泵的好处是同样转速和流量下，因减小进口流速、泵不易发生汽蚀。
1、双吸泵有更好平衡轴向推力作用;接下来通过几点分析双吸泵的特点：
2、双吸泵不容易发生汽蚀;
3、双吸泵口环处更容易泄漏;
4、双吸泵运行平稳;
5、双吸泵的汽蚀余量要低些，但效率也要低些;
6、从结构上来说，双吸泵大多做成BB1、BB2型式;
7、双吸泵在平衡轴向力上有很大优势;
经过以上几点的研究分析可以得出，双吸泵的特点是平衡力好、扬程高、流量大、运行平稳、不容易发生汽蚀，但是它的不足主要是工作效率低。
伴随着我国经济的高速发展，离
心泵面临的挑战也更大，对于离心泵中的双吸泵而言，其面临的难度更大，目前其使用范围还是受到一定限制，为了打破这个界限，各界需要做的工作还有很多。
多级水泵原理
多级水泵是一种常见的水泵类型，它具有多级叶轮，能够提供更高的扬程和流量。
在工业生产和民用供水中，多级水泵被广泛应用。
下面将介绍多级水泵的工作原理及其特点。
首先，多级水泵的工作原理是利用多级叶轮的叶片对水进行连续压缩，从而提高水的压力和流速。
当水通过第一级叶轮时，叶片对水进行压缩，使水的压力增加；然后水进入第二级叶轮，再次被压缩，压力再次增加；以此类推，直至水被压缩到所需的压力和流速。
多级水泵的叶轮数量越多，水泵的扬程和流量就越大。
其次，多级水泵具有以下特点，首先，多级水泵可以提供较高的扬程和流量，适用于需要大流量、大扬程的场合；其次，多级水泵的效率较高，能够节约能源，降低运行成本；最后，多级水泵结构紧凑，占地面积小，安装方便，维护成本低。
总之，多级水泵通过多级叶轮的压缩作用，能够提供较高的扬程和流量，具有高效、节能、结构紧凑的特点，适用于各种工业生产和民用供水场合。
希望本文能够帮助大家更好地了解多级水泵的工作原理及其特点。
多级泵的工作原理引言概述：多级泵是一种常用的水泵类型，它具有多个级别的叶轮，可以提供更高的扬程和流量。
本文将详细介绍多级泵的工作原理，包括其结构和工作过程。
一、多级泵的结构1.1 主体结构多级泵的主体由泵体、叶轮、轴承和密封件组成。
泵体是多级泵的外壳，通常由铸铁或者不锈钢制成，具有良好的耐腐蚀性能。
叶轮是多级泵的核心部件，由多个叶片组成，叶片的数量和形状决定了泵的性能。
轴承支撑叶轮的旋转，并通过轴向力将流体推向下一级叶轮。
密封件用于防止泵体与轴之间的泄漏。
1.2 多级结构多级泵的叶轮通常分布在同一轴线上，并通过轴连接。
每一个叶轮都有自己的进口和出口，形成一个独立的级别。
流体从低压级别的进口进入第一级叶轮，然后经过叶轮的旋转，被推向下一个级别。
这样，流体在多个级别中逐渐增加压力和流量。
1.3 控制系统多级泵通常配备控制系统，以便根据需要调整泵的运行状态。
控制系统可以根据流体需求自动调节泵的转速，以达到所需的流量和扬程。
此外，控制系统还可以监测泵的运行状况，并在浮现故障时发出警报。
二、多级泵的工作过程2.1 进水过程当多级泵开始运行时，泵体内的流体被吸入泵的进口。
进水口通常位于泵的底部，通过吸力作用将流体吸入泵体。
2.2 叶轮旋转一旦流体进入泵体，它将进入第一级叶轮。
叶轮的旋转由机电驱动，通过轴向力将流体推向下一级叶轮。
每一个叶轮的旋转都会增加流体的压力和流量。
2.3 出水过程流体在多级叶轮的作用下逐渐增加压力和流量，最终从泵的出口排出。
出水口通常位于泵体的顶部，流体通过压力差被推出泵体。
三、多级泵的优势3.1 高扬程多级泵由于具有多个级别的叶轮，可以提供更高的扬程。
这使得多级泵在需要输送水或者其他液体到较高高度的应用中非常实用。
3.2 大流量多级泵的多级结构使得它能够提供较大的流量。
这使得多级泵在需要大量流体输送的应用中非常适合，如供水系统或者工业生产过程。
3.3 稳定性和可靠性多级泵的结构稳定，叶轮间的流体流动是逐级增加的，这使得多级泵具有较高的稳定性和可靠性。
双向潜水贯流泵装置水力特性及导叶结构优化分析摘要:双向潜水贯流泵具有大流量以及低扬程，在工作运行中会采用叶轮的正反向进行配合，通过科学化分析能够满足双向工作，其结构比较紧凑，并且在安装时很方便，同时也比较便于维修这些特点综合于一体，经常会被使用到灌溉以及排涝双向泵站。
但是在实际运行中还具备着正、反向的性能差异，根据深入研究可适当提出科学化以及合理的建议，本文主要根据cfd，实际应用在双向潜水贯流泵装置上，打开数据模拟测试，对其性能展开分析，可探索到流动时产生的规律。
根据测试的结果能够看到，双向潜水贯流泵装置所设计的进水流道损失会比较小，同时水性能非常高，根据设计的导液以及灯泡题等等，能够起到支撑作用，并且还可以回收再利用。
弯导叶对于叶轮进口处的速度会产生一定的影响，同时也会影响其回收环量，此时水利损失会不断的升高，从而导致泵装置出现性能变差的情况。
关键字:水泵；流速；引言:本文主要以原装置为基础，对其设计加以改进，但是通过分析发现泵装置自身的性能受到了严重的影响，研究后发现使用弯导叶之后，其反性差能出现变小的情况，而反性能会出现增高的情况。
正性能出现降低的情况，每一种参数都会产生较大的波动以及变化。
所以在很多的因素下，导叶的厚度与泵性能有很大的关系。
根据单因素进行分析，能够看到泵装置在正常的运行时展开正向运动，而此时导叶的厚度，与泵装置性能会有很大的冲突。
导叶会出现厚度增加，然而流动分离也会得以改善。
一、研究背景及意义现在在生产以及生活中应用的非常广泛，尤其是农业，在进行排水以及灌溉的时候使用很广泛。
主要是为了确保农业在生产时能够非常顺利，另外在城市建设中以及工业生产的时候，也会使用水泵。
目前国家发展非常迅速，想要经济能够进一步提升，那么机电排灌事业也需要跟随着时代在不断的进步，现在已经有各类的泵站，并且这些泵站能够有效地促进农业稳步发展，对于一些地区的工业生产以及城乡生活来讲，想要抵制旱涝灾害，那么水泵就是不可缺少的一种工具，起到了非常关键的作用。
长沙奥凯泵业制造有限公司
多级输油泵的结构特点30年坚持，铸就高品质
Administrator
2016/6/22
多级输油泵的结构特点
YD系列多级离心输油泵为卧式安装型式，两端滚动轴承支撑，壳体部分为节段式，主要由定子、转子、轴承和封四大部分组成，详见结构图。
定子部分主要由吸入段、中段、吐出段、轴承体和导叶等组成通过，通过轴向拉杆、螺栓固定，并最终固定在底座上。
泵吸入口有水平方向或向上两种型式，泵出口有垂直向上或水平两种型式，也可根据用户要求设计。
转子部分主要由轴及安装在轴上的叶轮、轴套平衡盘等零件组成。
轴上零件用平键和轴套螺母紧固使之与轴成为一体，整个转子由两端轴承支撑在泵体上。
轴承部分主要由轴承体、轴承和轴承压盖等组成，本系列泵轴承为滚动轴承。
泵在运行中应准许转子部分在泵壳中轴向游动，其轴向力由平衡盘或轴承平衡。
滚动轴承一般采用二流化钼润滑脂润滑。
泵的轴封由主密封（新型副叶轮）和辅助密封（填料或机械密封）两部分组成。
