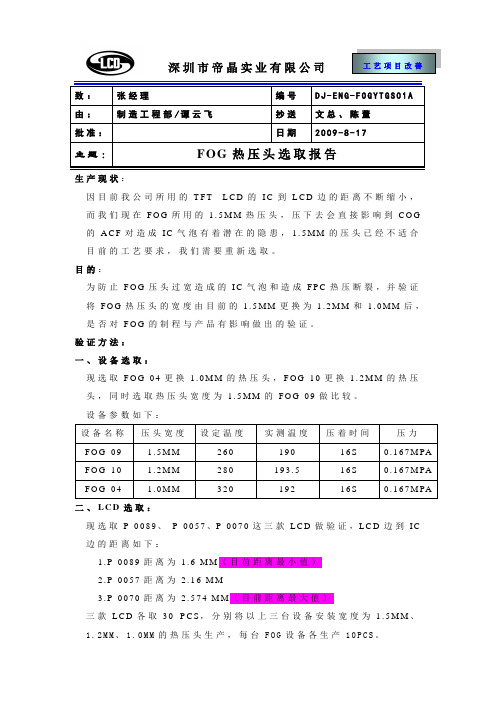

深圳市帝晶实业有限公司生产现状：因目前我公司所用的T F T- L C D 的I C 到L C D 边的距离不断缩小，而我们现在F O G 所用的 1.5M M 热压头，压下去会直接影响到C O G 的A C F 对造成I C 气泡有着潜在的隐患，1.5M M 的压头已经不适合目前的工艺要求，我们需要重新选取。
目的：为防止F O G 压头过宽造成的I C 气泡和造成F P C 热压断裂，并验证将F O G 热压头的宽度由目前的 1.5M M 更换为 1.2M M 和 1.0M M 后，是否对F O G 的制程与产品有影响做出的验证。
验证方法： 一、设备选取：现选取F O G -04更换 1.0M M 的热压头，F O G -10更换 1.2M M 的热压头，同时选取热压头宽度为 1.5M M 的F O G -09做比较。
设备参数如下：二、L C D 选取：现选取P -0089、 P -0057、P -0070这三款L C D 做验证，L C D 边到I C 边的距离如下：1.P -0089距离为 1.6 M M （目前距离最小值）2.P -0057距离为 2.16 M M3.P -0070距离为 2.574 M M （目前距离最大值）三款L C D 各取30 P C S ，分别将以上三台设备安装宽度为 1.5M M 、1.2M M 、1.0M M 的热压头生产，每台F O G 设备各生产10P C S 。
三、制程要求：A、现T F T- L C D没有磨边，我公司在F O G制程的要求是L C D边要突出压头约0.1~0.3M M；B、热压头不能压到C O G制程的A C F (C O G制程对于A C F贴附的要求是X方向A C F要比I C单边长1M M+1M M,Y方向A C F要比I C单边宽0.3M M±0.2M M)；C、F O G的A C F距I C单边的A C F不小于0.2~0.3M M；D、F O G的有效压着面不可小于1M M.制程要求原理图如下：四、符合工艺要求计算压头的方法：A．（I T O边到L C D边的距离0.1—0.3M M）加（I C单边A C F的宽度0.3M M）加（F O G的A C F距I C单边的A C F不小于0.2~0.3M M）等于最小值0.1+0.3+0.2=0.6M M、最大值0.3+0.3+0.3=0.9M M；B.根据L C D边到I C边的距离大于 1.9M M保证F O G有效压着面的减去最大值、小于 1.9M M保证F O G有效压着面的减去最小值等于符合F O G工艺的有效压着面；五、F O G后F P C拉力测试要求与方法：A、拉力要求：F P C热压于L C D上后必须满足相应的A C F拉力标准（我们所用F O G的A C F为A C-7106U-25拉立最小值不可小于0.7K g f/c m）B、拉力测试方法如图所示：六、F O G电测后的拉力数据与粒子破裂图：（A）、P-0057L C D边到I C边的距离为 2.16M M为保证有效F O G压着面和热压头尽可能的远离I C的原则，需选用F O G制程要求最大值（ 2.16-0.9M M=1.26M M）此款L C D所用压头的理论宽度为1.0~1.26M M之间，下表为P-0057L C D用不同宽度压头热压正常、电性能正常后的拉力状况。

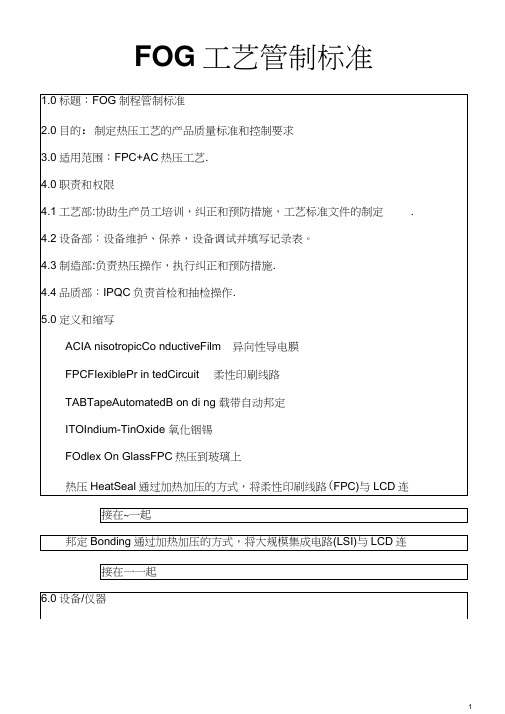

FOG工艺管制标准文件编号SY- MFG-002 FOG制程管制标准版本厂导电粒子压'太开NG上限NG2.粒子压开连成一条线，造成短路，不合j格。
7.1.2FPC热压长度要求：原则上需要达到1mm以上的有效热压宽度。
但因为有些产品ITO设计达不到此要求，这种情况在设计FPC寸尽量加长热压长度，但需要确保FPC金手指顶端与ITO拐角处保留0.15mm的距离。
d. 使用水平测试纸测试热压头与压台之间的水平度测试（首检需要，抽检不需要）e. 功能测试，在测架上测试产品功能，对照出字图或标准样板，检查产品显示是否正常f. 对位检查，在金相显微镜下观察FPC线路与ITO线路的对位情况，测量偏位的尺寸g. 在金相显微镜下检查ACF粒子的热压效果.记录线路上的最少有效ACF 粒子数.h. 拉力测试，参照<<XX高精度拉力测试仪操作指示>>进行热压FPC/FO（后的拉力测试.8.2抽检不合格时的纠正和预防措施8.2.1当抽检发现不合格时，需要立即停止生产并通知设备部、工艺部查找原因和采取纠正措施.纠正措施实施后，IPQC再作首检，合格后才可重新生产.8.2.2对于前一时间段所生产的产品，由设备部、工艺部和品质部一起决定纠正措施，制造部执行纠正措施.8.2.3如有需要，责任部门提供预防措施.9.0热压参数规格参考)如下图示:9.1热压参数规格如下表： 9.2热压头宽度选用规则a. 热压宽度二＜1.3mnfl 寸，选用1.0~1.2mm 宽的热压头。
b. 热压宽度在1.3~1.6mm 时，选用1.5mm 宽热压头。
c. 热压宽度1.6mm~2.2mrfl 寸，选用1.8~2.0mm 宽热压头.d. 热压头离玻璃边应保留0.2mm 左右的距离，不可以压到玻璃边上e. 热压头离IC 边至少保留0.5mm 以上的距离。
9.3温度测试规范如下图所示方法测试热压的实际温度。
10.0记录及表格《FOG首检&抽检记录表》《热压首检&抽检不良纠正和预防措施记录表》《COG邦定/FOG热压设备调机记录表》《ACF热压首检&抽检记录表》LTD热压头做压头探谢头。
ACF的原理和使用杨旭2008.06.20主要内容�ACF的用途和简介�ACF的结构及原理�ACF的使用�ACF的发展趋势一. ACF的用途和介绍1.ACF （Anisotropic Conductive Film）介绍异方性导电胶ACF is connection material atshort time between electricterminals with less than 100um.Sony Chemicals succeeded indeveloping and selling ACF first1973.in the world in 1973in the world in（COG、COB、FOG、FOB、FOF等）二、ACF 的结构及原理1、ACF的结构示意图FOG ACF无此层FOG ACF无此层2、ACF的结构介绍1）COG使用的ACF主要是三层结构：Cover film，Base film，ACF2）FOG使用的ACF主要是两层结构： Base film，ACF3）其中ACF尺寸及卷轴主要规格如下：a. ACF长度：一般使用为50m。
其他规格包括：25m，100m，200m。
b. ACF宽度：ACF可以提供的宽度1.0~20mm。
现在COG使用最多的规格主要为：1.5mm，2.0mm，2.5mm，3.0mm，3.5mm。
c. 卷轴规格：标准外径为：Φ 125mm （其他可能有Φ 95，135，145，155，230mm）标准内径为：Φ 25.4mm（除此外可能有Φ 18.5mm）注：关于产品宽度，长度，卷轴尺寸等若有特殊要求，可以与供应商协商制作。
