什么是非接触卡IC卡

什么是非接触卡IC卡

什么是非接触卡IC卡(射频卡感应式IC卡）？Mifare卡的基本原理是什么？什么是读卡器？读卡器的种类有哪些？什么叫远距离读卡器？非接触IC卡，又叫射频卡，感应卡，感应式IC卡。

其中，我们把只读卡（只能通过读卡器读出卡号（ID号），而且卡号是固化的（不能修改），不能往卡的分区再写数据，这种非接触卡，我们简称ID卡。

EM（芯片厂家）的ID卡拥有ID卡绝对的占有率，性价比最好，所以又叫EM卡，或者EM ID卡。

可读写的非接触IC卡，市面上绝大部分产品选用的是Philips 的Mifare One 芯片（有人简称M1），所以，我们叫他Mifare one卡，或者Mifare 卡，或者叫M1卡。

还有些卡例如Ti Logic等卡片，市场占有率很低，这里就不介绍了。

Mifare One 卡，其中ISO1443 TYPE A 格式应用最为普及，广泛用于门禁考勤消费等一卡通场合。

TYPE B格式用于身份证地铁公交卡等一些场合。

ID卡和Mifare卡已经占据了非接触IC卡90%以上的份额。

Mifare 卡的容量最常见的是1K 字节（FF）的，（也有4K字节的，在中国用得还不多这里就不介绍了）1K 字节的Mifare One 卡，一般分为16个应用区（0-15区），每个区可以分别加密用于不同的一卡通场合。

每个应用区有4个块（0-3块），每个块有16个字节。

0应用区，即使加密了，他的0块也是可以读的，是固化的，不能修改的，其中表示卡的序列号的是4个字节，门禁的Wiegand26国际标准会用其中的3个字节做为卡号。

备注：微耕公司和一般公司常用的Mifare卡号的国际标准wiegand26卡号的取法：Mifare卡标示卡序列号（卡号）是四个字节，FF FF FF FF.取第三个字节FF 转换为10进制是3位数。

例如：255前面两个字节一起FFFF 转换为十进制是5位数。

例如655353位数和5位数连接在一起（例如：25565535），共8位数，就是这张卡的符合国际标准wiegand26的卡号。

第5章非接触式IC卡国际标准

第5章非接触式IC卡国际标准

第5章 非接触式IC 卡国际标准卡国际标准5.0 非接触式IC 卡概述卡概述根据非接触式IC 卡操作时与读写器发射表面距离的不同，定义了三种卡及其相应的读写器，种卡及其相应的读写器，ICC 为集成电路卡；CICC 为Close-coupled ICC ，即紧密(密耦合)卡；PICC 为Proximity ICC ，称为接近(近耦合)卡；VICC 为Vicinity ICC ，称为邻近(疏耦合)卡；CD 为Coupling Coupling DeviceDevice ，是读写器中发射电磁波的部分。

波的部分。

相对于接触式IC 卡，非接触式IC 卡需要解决的问题主要有以下三个方面：以下三个方面：(1) 非接触式IC 卡如何取得工作电压。

卡如何取得工作电压。

(2) 读写器与IC 卡之间如何交换信息。

卡之间如何交换信息。

(3) 防冲突问题：多张卡同时进入读写器发射的能量区域(即发生冲突)时如何对卡逐一进行处理。

时如何对卡逐一进行处理。

由于目前使用的IC 卡大多为PICC ，所以在本章中我们主要讨论ISO/IECl4443-1/2/3/4。

5.1 ISO/IECl4443-1物理特性物理特性PICC 的物理特性与尺寸应满足ISO/IEC ISO/IEC 78107810中规定的ID-1卡的需求。

求。

除此以外，还应满足在紫外线、x 射线、交流电场、交流磁场、静电、静磁场、工作温度、动态弯曲和动态扭曲等方面提出的要求。

其测试方法在ISO/IEC l0373标准中描述。

标准中描述。

5.2 ISO/IECl4443-2射频能量和信号接口射频能量和信号接口PCD和PICC开始对话的操作顺序如下：开始对话的操作顺序如下：PCD的RF(射频)场激活PICC；PICC等待PCD的命令；的命令；PCD发出一个命令；发出一个命令；PICC回送一个应答。

回送一个应答。

5.2.1 能量传送能量传送PCD产生耦合到PICC的RF电磁场．用以传送能量和通信(经过调制/解调)。

IC卡类型整理(共19张PPT)

IC卡类型整理(共19张PPT)
双界面卡 具有接触和非接触两种通讯界面的卡片，一般非接触部分处理电子钱包的消费，而接触部分处理圈存等安全性
要求较高的交易。
数据格式： TK4100
主四要指主标 要类型数据格式(IC卡)
(1) 由激光编程烧写的64bits内存组织 (2)全部的数据位为64bit，它包含9个开始位(其值均为'1')、40个数据位(8个厂商信息位＋32个数据位)、14个行列校验位(10个行校验＋4个列校验)和1个结束停止位。
(8)地址0~7，21~26出厂前已由厂家固化，不可更改。
注意事项 (1) SLE4428有三项安全机制:
用户密码, 唯一代码, 固化写入。 密码若未核对正确, 则无法写入数据, 写入的数据一经写保护(固化)则无法再更改。 采用唯一代码作为系统所用IC卡的标识, 可避免相同型号的假冒卡闯入系统。
四 主要类型数据格式(IC卡)
(4)每个扇区的块3为控制块，包括了密码A、存取控制、密码B。 数据格式： SLE4428(西门子4428) 主要指标 (1)1024字节的EEPROM (2)1024字节的可写保护区（固化数据） (3)2字节的密码，错误计数8次 (4)温度范围：-35℃~80℃ (5)至少100000次擦写循环 (6)至少10年数据保存期 存储区分配 广泛用于信息安全性要求特别高的场合。 (5)有一个密码出错计数器，其地址为不可引址。 地址是1022，1023。 IC卡全称集成电路卡，又称智能卡。 (8)地址0~7, 21~26出厂前已由厂家固化,不可更改。 ID卡与磁卡一样，都仅仅使用了“卡的号码”而已，卡内除了卡号外，无任何保密功能，其“卡号”是公开、裸露的。
非接触式IC卡芯片： 非S5接0S，触5S0式7，I0C，卡SU7芯L0，片，T：yUpeLA，CPTUyp，eTAypCeBPCUP，U TypeB CPU

非接触式IC卡MifareS50卡详细介绍精品文档6页

非接触式IC卡MifareS50卡详细介绍精品文档6页

非接触式IC卡Mifare S50卡详细介绍一、何谓RFID与非接触式IC卡（Contactless Samrt Card）RFID (Radio Frequency Identification)常称为感应式电子晶片或近接卡、感应卡、非接触智能卡、非接触IC卡等等。

一套完整RFID系统由Reader 与Transponder两部分组成，其动作原理为由Re ader发射一特定频率之无线电波能量给Transponder，用以驱动Transponder 电路将内部之ID Code送出，此时Reader便接收此ID Code。

Transponder的特殊在于免用电池、免接触、免刷卡故不怕脏污，且晶片密码为世界唯一无法复制COPY，安全性高、长寿命。

RFID的产品有电容式（Capacatine）、微波式（Microwave）、无线电频率RF(R adioFrequency)，因电容式在使用时须与CSC验票机几乎贴近才能感应，而微波式则须与CSC验票机直线对准，只有无线电频率式则无此限制，所以目前CSC 的主流卡片是飞利浦的MIFAER卡片，其材质采用无线电频率式；而以无线电频率不含电池之CSC，其动作原理是经由内部RF天线接收由读写器所发送出来之电波，感应出一微小电源电压来供应内部电路及读写器所需之电力，亦藉由此感应电压来读写、运算、储存卡片内记忆体资料或藉由读写器和外界接触，并进行卡片和读写器彼此间之资料之交换；其卡片特性概述如下：1、尺寸：信用卡尺寸86mm*54mm*0.76mm。

2、外型：坚固、防潮、不易弯曲变形。

3、电池：无内部电池。

4、读写距离：与读写单元间距离2-10CM内均可正确读写资料。

5、读写角度：与读写单元上方半球幅度内均可正确读写资料。

6、运输方式：无线电调频通信方式。

7、内部构造：固态电子装置（Solid-state Electric Device），有内藏记忆体、微处理器晶片两种形式。

非接触式IC卡技术(ppt 97页)

非接触式IC卡技术(ppt 97页)
13.56MHz 数据传送速率：
106kbit/s （9.4μ s/bit） SmartCard
Mifare卡与读写器之间的信号
SmartCard
Mifare卡的信号调制方式
TYPE A： 100%ASK
TYPE B： 10%ASK
Type A与Type B调制程度的比较
SmartCard
从读写器到卡的调制与编码
在频繁操作的场合，如门禁、考勤、小额电子钱
包（公交收费、食堂收费、高速公路收费、停车
场收费）、身份认证等场合，接触式IC卡越来越
明显的暴露出其弊端： SmartCard
•容易磨损 •操作速度慢 •使用不方便
什么是非接触式IC卡？ Contactless ICC
非接触式IC卡是在卡中敷设天线，利用天线的接 收发射，与读写器的天线交换信号，实现一种无 线通讯，非接触式IC卡又被称为射频卡（RFC— —Radio Frequency Card），简称RF卡，非接触 式 IC 卡 系 统 被 称 为 射 频 识 别 系 统 （ RFID—— Radio Frequency Identification）。
非接触式IC卡工作原理
要解决的三大问题：
（1）非接触卡如何取得工作电压。 （2）读写器与IC卡之间如何交换信息。 （3）防冲突问题：多张卡同时进入读写器发射
的能量区域（即发生冲突）时如何对卡逐一进 行处理。 SmartCard
非接触式IC卡与读写器接口电路
读
卡
写
内
器
嵌
天
天
线
线
读写器 PCD
卡 PICC
载波:fc=13.56MHz 数据传输速率：13.56MHz/128=106kbit/s

非接触式IC卡规范你知道的有多少

非接触式IC卡规范你知道的有多少

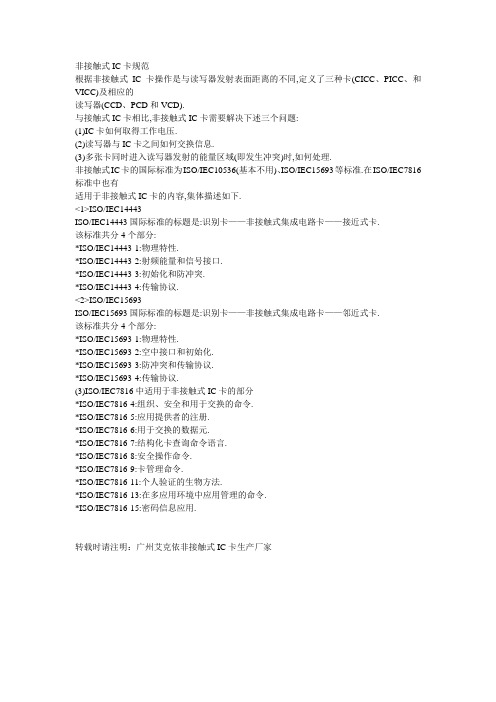

非接触式IC卡规范根据非接触式IC卡操作是与读写器发射表面距离的不同,定义了三种卡(CICC、PICC、和VICC)及相应的读写器(CCD、PCD和VCD).与接触式IC卡相比,非接触式IC卡需要解决下述三个问题:(1)IC卡如何取得工作电压.(2)读写器与IC卡之间如何交换信息.(3)多张卡同时进入读写器发射的能量区域(即发生冲突)时,如何处理.非接触式IC卡的国际标准为ISO/IEC10536(基本不用)、ISO/IEC15693等标准.在ISO/IEC7816标准中也有适用于非接触式IC卡的内容,集体描述如下.<1>ISO/IEC14443ISO/IEC14443国际标准的标题是:识别卡——非接触式集成电路卡——接近式卡.该标准共分4个部分:*ISO/IEC14443-1:物理特性.*ISO/IEC14443-2:射频能量和信号接口.*ISO/IEC14443-3:初始化和防冲突.*ISO/IEC14443-4:传输协议.<2>ISO/IEC15693ISO/IEC15693国际标准的标题是:识别卡——非接触式集成电路卡——邻近式卡.该标准共分4个部分:*ISO/IEC15693-1:物理特性.*ISO/IEC15693-2:空中接口和初始化.*ISO/IEC15693-3:防冲突和传输协议.*ISO/IEC15693-4:传输协议.(3)ISO/IEC7816中适用于非接触式IC卡的部分*ISO/IEC7816-4:组织、安全和用于交换的命令.*ISO/IEC7816-5:应用提供者的注册.*ISO/IEC7816-6:用于交换的数据元.*ISO/IEC7816-7:结构化卡查询命令语言.*ISO/IEC7816-8:安全操作命令.*ISO/IEC7816-9:卡管理命令.*ISO/IEC7816-11:个人验证的生物方法.*ISO/IEC7816-13:在多应用环境中应用管理的命令.*ISO/IEC7816-15:密码信息应用.转载时请注明：广州艾克依非接触式IC卡生产厂家。

非接触式IC卡

非接触式IC卡又称射频卡、感应卡,是最近几年的新技术,在卡片靠近读写器表面时即可完成卡中的数据的读写操作, 成功地将射频识别技术和IC卡技术结合起来,解决了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破。

非接触式IC卡与接触式IC卡比较：继承了接触式IC卡容量大、安全性高等优点，又克服了因触点外露导致的污染、磨损、静电以及插卡才能访问的缺点。

完全密封的形式及无接触的通信方式，免受外界不良因素的影响，使用寿命接近IC芯片的自然寿命。

优于接触式IC卡的以下几点：1．可靠性更高:与读写器之间无机械接触，避免了由于触点接触读写而产生的各种故障。

2．操作更方便:由于采用了射频电磁波通信，读写器可在10cm内（近耦合卡）对卡操作，无须插拨卡，方便使用。

3．防冲突：有快速防冲突机制,能防止卡片之间出现数据干扰。

4．加密性能好：由IC芯片、感应天线组成，并完全密封在一个标准PVC卡片中，无外露部分。

非接触式IC卡的分类：非接触式IC卡可按卡内集成电路、载波频段、作用距离、供电方式等分类。

1、按载波频段不同可分为：（1）低频卡：主要有125kHz和134.2kHz两种。

大多在短距离、低成本的系统中应用，如门禁控制、校园卡、动物监管、货物跟踪等。

（2）中频卡：主要为13.56MHz。

用于门禁控制和需传送大量数据的应用系统。

（3）高频卡：卡与读写器之间通信使用的频段为高频段，如433MHz、915MHz、2.45GHz、5.8GHz等。

应用于较远读写距离和高速度读写的场合，如火车监控、高速公路收费等。

其天线波束方向较窄且价格较高。

2．按作用距离的不同分为：（1）密耦合卡：有效作用距离为0～1cm。

（2）近耦合卡：有效作用距离为0～15cm。

（3）疏耦合卡：有效作用距离为0～1m。

（4）远距离卡：有效作用距离从1m～10m，或更远3．按卡内芯片供电方式的不同分为：（1）有源卡：有源是指IC卡内装有电池以提供电源，其作用距离较远，但寿命有限、体积较大、成本高，且不适宜在恶劣环境下工作。

《门禁基础培训》PPT课件


本内容仅供参考,如需使批评指导！
谢 谢！
让我们共同进步
ID模式的特点
➢ 增加卡片方便： ➢ 客户如需新增卡片，自己在市面上购买相同卡片即
可使用，而不需要拿回门禁厂家进行加密，可省去 不必要的麻烦，节省人力物力。而IC模式下则必须 拿回门禁厂家进行卡片加密工作。 ➢ 新增控制器授权方便： ➢ 客户若新增或更换控制器，只需将以前发行的卡资 料从数据库下载到新控制器中即可使用，而不需要 重新发行。IC模式下则必须将所有卡片全部重新发 行，写入新增控制器号方可使用。
➢ IC卡除了有储存区域之外，还有一组全球唯一固定的 编号，由生产厂出厂时一次性写入，不可更改。
➢ Mifare 1射频卡所具有的独特的MIFARE RF（射频）非 接触式接口标准已被制定为国际标准：ISO/IEC 14443 TYPE A 标准。
IC卡工作原理
➢ 卡片的电气部分只由一个天线和ASIC组成。 ➢ 天线：卡片的天线是只有几组绕线的线圈，很适于封装到IS0卡
片中。 ➢ ASIC：卡片的ASIC由一个高速（106KB波特率）的RF接口，一个
控制单元和一个8K位EEPROM组成。 ➢ 工作原理：读写器向M1卡发一组固定频率的电磁波，卡片内有
一个LC串联谐振电路，其频率与读写器发射的频率相同，在电 磁波的激励下，LC谐振电路产生共振，从而使电容内有了电荷， 在这个电容的另一端，接有一个单向导通的电子泵，将电容内 的电荷送到另一个电容内储存，当所积累的电荷达到2V时，此 电容可做为电源为其它电路提供工作电压，将卡内数据发射出 去或接取读写器的数据。
➢ 注：IC卡也可使用ID模式。即只读取IC卡的序列号，而不 使用IC卡的存储扇区。
IC模式的特点
➢ 安全性高： ➢ IC卡的安全性远大于ID卡，ID卡内的卡号读取无任何限制，易

非接触式IC卡-13.56M


读
卡
写
内
器
嵌
天
天
线
线
解调器
电 压 调 节
读写器 PCD
卡 PICC
图2.1 非接触式IC卡与读写器接口的电路概况
CLOCK 数据输入 VDD
GND 数据输出
读写器和IC卡之间的工作关系如下： (1) 读写器发射激励信号(一组固定频率的电磁波)。 (2) IC卡进入读写器工作区内，被读写器信号激励。 (3) 同时卡内的电路对接收到的信息进行分析。 (4) IC卡对读写器的命令进行处理后，发射应答信息给读
表1.1 非接触式IC卡分类
表中CICC为Close-coupled ICC，即紧密(密耦合)卡； PICC 为 Proximity ICC ， 称 为 接 近 ( 近 耦 合 ) 卡 ； VICC 为 Vicinity ICC，称为邻近(疏耦合)卡；CD为Coupling Device ，是读写器中发射电磁波的部分。
IS015693 ：短距离智慧卡标准，读取距离可高达一米 ， 使用的频率为13.56MHz。
IS014443定义了TYPE A, TYPE B两种类型协议，通信速率 为106kbit/s，它们的不同主要在于载波的调制深度及位的编 码方式。
２.非接触式IC卡的工作原理
非接触式IC卡和读写器均设有发射和接收射频用的线 圈(天线)。由于卡内无电源，因此IC卡工作所需的电压和功 率也是通过线圈发送的(如图2.1所示)。
耦合元件
外壳 芯片
图1.1 非接触式IC卡的基本结构
覆盖薄膜
填充物
冲压成形的薄膜 连接技术
非 接 触 式 IC卡 芯 片
图1.2 非接触式IC卡的薄膜结构
天线 承载薄膜 覆盖薄膜

非接触式IC卡


优点
优点
1．可靠性高，可防止因插卡、灰尘油污导致的各种故障；卡外表无裸露的芯片，无芯片脱落、静电击穿、 弯曲损坏等问题；操作方便快捷，有效范围内即可对卡片操作；无方向性；提高了识读速度，卡与读写器之间无 机械接触。
2．防冲突（自动分辨能力）射频卡有快速防冲突机制，能防止卡片之间出现数据干扰，读写器可同时处置 多张感应卡。
2、内框规格：85.5mm54mm,外框规格：88.5mm57mm,卡片圆角为12度； 3、小凸码为14号字体，大凸码为18号字体，可用黑体表示,小凸码和大凸码包括空格最多只能19位。凸码 可以烫金烫银或者其他金银，特殊要求可以做个性凸码； 4、凸码与卡的边距必须大于5mm磁条隔卡内框边（上、下）边为4mm磁条宽度为12mm； 5、非接触式IC卡：凸码设计的位置不要压到反面的芯片否则芯片将无法刷卡； 6、凸码设计的位置不要压到反面的IC芯片上否则无法读取条码数据，IC卡根据客户提供条码型号留出空位； 7、色彩阶调：比较理想阶段范围在18%-85%若高光部分低于18%或暗调部分高于85%则色彩渐变较差； 8、色彩模式应该为CMYK正反纯黑色文字或黑底填色K100纯色块反白字，白字需加白边； 9、线条的粗细不得低于0.
接触式卡的存储器结构特点使它一卡多用，能运用于不同系统，用户可根据不同的应用设定不同的密码和访 问条件。
加密性能好
非接触式IC卡由IC芯片，感应天线组成，并完全密封在一个标准PVC卡片中，无外露部分。非接触式IC卡的 读写过程，通常由非接触型IC卡与读写器之间通过无线电波来完成读写操作。
组成:一部分是电源信号，该信号由卡接收后，与其本身的L/C产生谐振，产生一个瞬间能量来供给芯片工作。 另一部分则是结合数据信号，指挥芯片完成数据、修改、存储等，并返回给读写器。由非接触式IC卡所形成的读 写系统，无论是硬件结构，还是操作过程都得到了很大的简化，同时借助于先进的管理软件，可脱机的操作方式， 都使数据读写过程更为简单。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（2）从PCD－PICC属于信源编码
编码方式根据信源和信道区分。
信源编码有很多， Q：常见的信源编码有哪些？

非归零编码（Nonreturn to Zero,NRZ）


归零编码（Return Zero,RZ）
曼侧斯特编码（Manchester）


密勒编码（Miller）
变形密勒编码（Modified Miller） 差分编码（Differential Coding） 脉冲-间隔编码等。
5.5 选择应答和传输协议 （14443-4）
5.1 非接触式IC的概述
非接触式IC卡的分类（读写器发射距离）： CICC卡（Close-Couple ICC）
PICC卡（Proximity ICC)
VICC卡（Vicinity ICC）
IC卡 CICC PICC VICC 读写器 CCD PCD VCD 国际标准 ISO/IEC 10536 ISO/IEC 14443 ISO/IEC 15693 读写距离 紧靠 <10cm <50cm
防冲突帧，第1部分：PCD到PICC 发送的第1位
S 100 0 00001000 0 11010101 0 10110011
不加校验位
0 00100010 1 E
防冲突帧，第2部分：PICC到PCD 发送的第2位
情况2：分开字节比特防冲突帧
2. PICC 状态 （1）POWER OFF
PICC由于缺少载波能量而处于断电状态， 也不发射副载波。
（2）IDLE （休闲）状态
电磁场激活后延迟toRA时间，PICC进入 IDLE状态。
Q：何谓休眠状态？
A： 此时PICC加电， 同时对已被调制的信号解调， 并认识来自PCD的REQA和WAKE-UP命令。
（3）READY （就绪）状态

当收到一个有效的REQA或WAKE-UP命令， 就进入READY状态。 当PICC的UID（唯一标识符）被PCD发来的 Selection命令选中时，就退出本状态。
PCD发出防冲突命令的目的是想从PICC得到卡的 UID CLn的一部分或全部，从而选出一张卡。
表5.5 UID的大小
ATQ的b8b7 UID的大小
00 01 10 1 2 3
最大级联 CL 1 2 3
UID的字节 数 4 7 10
PICC状态图（图5.9）
3. 命令集 －PCD 管理进入能量场的多张卡的命令


REQA WAKE-UP ANTICOLLISION SELECT HALT
（1）REQA命令和WAKE-UP命令
这两条命令都是使卡进入Ready状态，差别是 REQA命令从IDLE进入Ready状态，而Wake-up 从Halt进入Ready状态。 PICC接收到REQA命令或WAKE-UP命令 后，在PCD能量场范围内的所有PICC同步发 出ATQA应答，长度为2字节。 b7b6b5b4b3b2b1 0100110 1010010 说明 “26”＝REAQ “52”＝Wake-up
5.4.2 Type A －初始化和防冲突 1. 位、字节和帧格式 （1）同步应答时序 PCD发送的最后一个间隙Pause结束 和PICC发送的起始位的第一个调制边之 间的时间应遵守规定，如图5.5。
该时序的应用范围：

REQA命令－应答；
Wake-up命令－应答；
Anticollision 命令－应答；
③ 比特防冲突帧的位组织和传送
数据位的两部分可在任意位置分开， 分两种情况：


情况1：完整字节，在一个完整的数据字节 之后分开，在第1部分的最后一个数据位之 后有一个校验位。 情况2：分开的字节，在一个数据字节内分 开，在第1部分的最后一个数据位之后不加 校验位。
举例：
SEL NVB UID0 UID1 UID2 UID3 ’93’ ’40’ ’32’ ’10’ ’AB’ ’CD’ S1 1 0 0 0 1 0 1 0 0 0 0 0 0 1 0 1 0 0 1 0 1 0 1 0 0 0 0 0 0 0 1 0 0 0 0 1 1 0 1 0 1 0 1 0 1 0 0 1 1 0 0 1 1 BCC ’44’ 0 0 1 0 0 0 1 0 1 E
5.3 射频能量与信息接口 （14443-2）
5.3.1 操作顺序



PCD（读写器）的RF射频场激活PICC； PICC等待PCD的命令； PCD发出命令； PICC发出应答。
5.3.2 能量传送 读写器PCD产生耦合到PICC的RF电 磁场，用来传送能量和通信（经过调制 和解调）。
PICC获得能量后，将其转换成直流 电压。 RF场的频率： fc=13.56 MHz ±7kHz RF场的磁场强度：H=1.5A/m～7.5A/m 在制造商指定的工作范围内读写器 PCD产生的磁场强度至少为1.5A/m，且 不能超过7.5A/m。
从PCD — PICC的调制（Type A）采用： 幅移键控方式ASK （amplitude shift keying）、 调制深度 100%； 以间隙Pause传送数据
（3）数位的表示和编码 时序X 时序Y 时序Z 逻辑“1”：时序X 信息的编码 逻辑“0”：时序Y
表示方式
2. 从PICC — PCD 的信号（Type A）
非接触式IC卡面临的问题
• IC卡如何获得能量？ • IC卡与读写器间如何交换信息？ • 多卡同时处于读写器发射能量区域时如 何防止操作冲突？ 非接触式PICC卡的国际标准： ISO/IEC 14443-1/2/3/4
5.2 PICC的物理特性 （14443-1）
物理特性与尺寸应符合ISO/IEC7810。 还提出电磁场、射线、工作温 度、机械形变等技术要求。
b16 ~b9 b8b7 b6 RFU b5b4b3b2b1 比特帧防冲突 （只有1位置1）
RFU保留于将来 UID大小比特帧 置0
UID大小是可变的，由b8b7决定。
b8b7=00，UID=1； b8b7=01，UID=2；
b8b7=10，UID=3；
PCD接收ATQA应答，PICC进入 READY状态，执行防冲突循环操作。
第5章 非接触式IC卡国际标准
接近式 PICC 接近式耦合装置PCD
(proximity coupling device )
第5章 非接触式IC卡国际标准
5.1 非接触式IC的概述 5.2 PICC的物理特性 （14443-1） 5.3 射频能量与信息接口（14443-2）
5.4 初始化与防冲突 （14443-3）

Select 命令－应答。
（2）请求（REQA）保护时间 －相邻两个REQA命令的起始位之间的最 小时间，其值：7000/fc。
（3）帧保护时间FGT
相反方向传送的两帧，其最后一位的上 升边与下一帧起始位下降边间的最小时间。 （4）帧格式（用于比特冲突检测协议）
① REQA帧和WAKE-UP帧
② －用于初始化通信，包含：

通信起始位S； 7位数据，低位先发送； 通信结束位E； 无奇偶校验位。
② 标准帧
－用于数据交换，其组成：


通信起始位S；
n×（8个数据位＋奇校验位）， 其中n≥1； 通信结束位E。

（5）面向比特的防冲突帧 当至少有两个PICC发出不同的比特样 本（位串）到PCD时，就能检测到冲突。
PICC通过电感耦合区与PCD进行通信， 采用副载波的负载调制方式。 在PICC中，利用PCD发射的载波生成 副载波（频率为fs），副载波在卡中用开通 /断开负载的方法实现的。
（3）数位的表示和编码 时序D 时序E 时序F
表示方式
调制深度 ASK（amplitude shift keying）： 50%； 以间隙Pause传送数据
PCD－PICC的Type A编码采用变形密勒编码
（2）调制方式 调制方式根据基带信号控制载波的方式 分四种： ① 幅移键控（Amplitude Shift Keying， ASK）； ② 频移键控（Frequency Shift Keying， FSK）； ③ （绝对）相移键控（Phase Shift Keying， PSK）； ④ 相对相移键控（或称差分相移键控） （Differential PSK，DPSK）。

（4）ACTIVE（激活）状态

当PICC的UID被PCD选中时就进入本状态。 在激活状态，完成本次应用的全部操作。
（5）HALT（停止）状态
POWER OFF
IDLE 状态 REQA命令 READY 状态 防冲突循环
Select 命令 ACTIVE 状态 Wake-up 命令 应用
HALT 命令 HALT 状态
（1）传输率
在初始化和防冲突期间： 数据传输率：13.56MHZ/128=106Kbit/s； （2）编码方式 Type A在PCD→PICC通信时为变形密勒 编码， 而PICC→PCD通信时为曼侧斯特编码方 式。Type B采用非归零编码（NRZ）方 式。
（3）负载调制
调制方式与PCD→PICC通信大为不同，有 另外两种形式： 负载调制； 使用副载波的负载调制。
初始化REQ和ATQ（命令和应答）的内容； 多张卡中检出1张卡并与之通信的方法； PCD与PICC进行初始化通信的其他参数； 加速从多卡中选出1张卡的可选方法。

5.4.1 登记 polling －为检出进入PCD能量场的PICC， PCD重复发出请求命令REQA/REQB，并 查寻应答ATQA/ATQB，这一过程称为 “polling”。 PICC应遵守的最大登记复位 （Polling Reset）时间在表5.2中规定。
5.3.3 信号接口 类型
