浅析电子设备中功率器件的热设计与散热设计

电子电路PCB的散热分析与设计随着科技的不断发展，电子设备已经成为了我们生活中不可或缺的一部分。

然而，在电子设备运行过程中，由于电路板上的元器件会产生大量的热能，如果散热不良，会导致设备性能下降、可靠性降低甚至出现安全问题。

因此，针对电子电路PCB的散热分析与设计至关重要。

本文将结合实际案例，对电子电路PCB的散热问题进行分析和讨论。

电路板的热阻：热阻是表示热量传递难易程度的物理量，值越小表示热量传递越容易。

电路板的热阻主要包括元器件的热阻和电路板本身的热阻，其中元器件的热阻受到其功耗、结点温度等因素的影响。

自然对流：自然对流是指空气在温度差的作用下产生的流动现象。

在电子设备中，自然对流可将热量从电路板表面传递到周围环境中，从而降低电路板温度。

然而，自然对流的散热效果受到空气流动速度、环境温度等因素的影响。

强迫通风：强迫通风是通过风扇等装置强制空气流动，以增强电子设备的散热能力。

强迫通风的散热效果主要取决于风扇的功率、风量等因素。

选择合适的导热材料：导热材料具有将热量从高温区域传导到低温区域的能力，常用的导热材料包括金属、陶瓷、石墨烯等。

在电路板设计中，应根据元器件的功耗和结点温度等因素，选择合适的导热材料。

提高电路板表面的散热能力：提高电路板表面的散热能力可以有效降低电路板的温度。

常用的方法包括增加电路板表面积、加装散热片、使用热管等。

合理安排元器件的布局：元器件的布局对电路板的散热效果有着重要影响。

在布局时，应尽量将高功耗元器件放置在电路板的边缘或中心位置，以方便热量迅速散出。

同时，应避免将高功耗元器件过于集中，以防止局部温度过高。

增强自然对流：自然对流是电路板散热的重要途径之一。

在电路板设计中，应尽量减少对自然对流的阻碍，如避免使用过高的结构、保持电路板表面的平整度等。

可在电路板下方或周围增加通风口或风扇等装置，以增强自然对流的散热效果。

采用强迫通风：强迫通风可以显著提高电子设备的散热能力。

功率器件热设计及散热计算2007-03-29 00:18功率器件热设计及散热计算摘要：本文介绍了功率器件的热性能参数，并根据实际工作经验，阐述了功率器件的热设计方法和散热器的合理选择。

关键词：热设计；功率器件；散热计算；散热器选择引言当前，电子设备的主要失效形式就是热失效。

据统计，电子设备的失效有55％是温度超过规定值引起的，随着温度的增加，电子设备的失效率呈指数增长。

所以，功率器件热设计是电子设备结构设计中不可忽略的一个环节，直接决定了产品的成功与否，良好的热设计是保证设备运行稳定可靠的基础。

功率器件热性能的主要参数功率器件受到的热应力可来自器件内部，也可来自器件外部。

若器件的散热能力有限，则功率的耗散就会造成器件内部芯片有源区温度上升及结温升高，使得器件可靠性降低，无法安全工作。

表征功率器件热能力的参数主要有结温和热阻。

器件的有源区可以是结型器件(如晶体管)的PN结区、场效应器件的沟道区，也可以是集成电路的扩散电阻或薄膜电阻等。

当结温Tj高于周围环境温度Ta时，热量通过温差形成扩散热流，由芯片通过管壳向外散发，散发出的热量随着温差(Tj-Ta)的增大而增大。

为了保证器件能够长期正常工作，必须规定一个最高允许结温 Tj max。

Tj max的大小是根据器件的芯片材料、封装材料和可靠性要求确定的。

功率器件的散热能力通常用热阻表征，记为Rt，热阻越大，则散热能力越差。

热阻又分为内热阻和外热阻：内热阻是器件自身固有的热阻，与管芯、外壳材料的导热率、厚度和截面积以及加工工艺等有关；外热阻则与管壳封装的形式有关。

一般来说，管壳面积越大，则外热阻越小。

金属管壳的外热阻明显低于塑封管壳的外热阻。

当功率器件的功率耗散达到一定程度时，器件的结温升高，系统的可靠性降低，为了提高可靠性，应进行功率器件的热设计。

功率器件热设计功率器件热设计主要是防止器件出现过热或温度交变引起的热失效，可分为器件内部芯片的热设计、封装的热设计和管壳的热设计以及功率器件实际使用中的热设计。

微电子器件中的功耗与散热问题研究微电子器件的发展使得我们的生活变得更加便利和智能化。

然而，随着芯片集成度的不断提高和功耗的逐渐增大，微电子器件中的功耗和散热问题也逐渐成为了制约其性能和长期稳定运行的重要因素之一。

本文将从功耗与散热问题的背景、原因及解决措施等方面进行探讨。

一、背景在微电子器件中，功耗主要来自于电流的流动和电压的降低。

随着芯片集成度不断提高，器件越来越小，导致电流密度增大，从而增加了功耗。

此外，为了提高芯片的性能和运算速度，使得芯片的工作电压相应减小，这也导致了功耗的增加。

而散热问题则是由于功耗产生的热量无法及时有效地散出微电子器件，导致器件温度升高，从而影响了其性能和长期稳定运行。

当器件温度超过一定的温度极限时，其性能会大幅度下降甚至引发故障，严重影响使用效果和使用寿命。

二、原因分析微电子器件中功耗与散热问题的产生主要有以下几个原因：1. 芯片集成度的提高：随着科技的进步，芯片集成度不断提高，器件越来越小，从而导致了电流密度的增大，功耗也相应增加。

2. 工作电压的降低：为了提高芯片的性能和运算速度，通常会降低芯片的工作电压。

虽然这样可以提高芯片的性能，但同时也增加了功耗。

3. 微电子器件的封装：微电子器件的封装形式也会对功耗与散热产生较大的影响。

合理的封装设计可以提高热传导效率，减少功耗损耗和温升，进而改善器件的热管理性能。

三、解决措施为了解决微电子器件中的功耗与散热问题，我们可以采取以下几个方面的解决措施：1. 优化设计：在芯片设计过程中，可以采用低功耗设计原则，合理选择电压和电流，并采用优化的电路结构和布局方式，以降低功耗。

此外，还可以优化散热设计，提高封装的热传导效率。

2. 散热材料的选择：选择优质的散热材料，如石墨烯、铝合金等，可以提高散热效果，减小器件的温度升高。

3. 散热系统的设计：合理设计散热系统，包括风扇、散热片等，以提高散热效率。

同时，定期清理散热孔和风扇等设备，保持正常的散热通道畅通。

浅析电子设备中功率器件的热设计与散热设计0 引言电子设备（产品）在工作过程中，随着温度达到或超过规定的温度值时，就会引起或增大电子设备的失效率，也就是过热失效。

过热失效的原因主要来自电子设备中功率器件的过热。

因此，做好电子设备中功率器件的热设计与散热设计是提高电子设备（产品）质量与可靠性的关键环节。

本文就电子设备中功率器件的热性能、功率器件热设计、散热器设计、散热技术的发展等，做进一步的研究和探讨[1]。

1 功率器件的热性能功率器件在受到来自器件本身工作时（内部）产生的热或受到器件壳体（外部）接触到的热源影响，又得不到及时地散热，就会导致功率器件内部芯片（有源区）的温度（结温）升高，使器件的可靠性降低无法正常工作。

功率器件的热性能：结温和热阻[2]。

1.1 结温。

功率器件的内部芯片有源区（如晶体管的pn结区、场效应器件的沟道区、集成电路的扩散电阻或薄膜电阻等）的温度称为结温。

当功率器件的结温温度（tj）超过其环境温度（ta）时，由温差变化形成的热扩散流，把器件芯片上的热量传递到管壳并向外散发热能，并随着器件结温与环境温差(tj-ta)的变化增大而使传热量增大。

1.2 热阻。

功率器件传递热量能力的大小称为热阻（rt），热阻（rt）的值增大时，功率器件的散热能力就减小。

热阻分为内、外热阻：①内热阻是功率器件本身的热阻，并与功率器件的芯片、外壳材料的导热率、厚度和截面积等有关。

②外热阻是功率器件外部的热阻，并与功率器件外部（管壳）的封装形式（如金属管壳的外热阻<塑封管壳）有关，而且管壳面积越大，外热阻越小。

2 功率器件的热设计功率器件热设计的目的是为了防止器件工作时所产生的温度过高，致使器件（过热引起热失效）无法正常工作。

在功率器件热设计过程中，不仅要作好器件内部芯片、封装形式和管壳的热设计，还要加装合适的散热器进行有效散热，保证器件在安全结温之内正常可靠的工作[3]。

2.1 器件的性能参数和环境参数。

电力电子技术中的热管理与散热设计在电力电子技术领域中，热管理与散热设计扮演着至关重要的角色。

随着电子设备功率密度的不断增加和体积的不断减小，有效的热管理成为了确保设备性能和可靠性的关键。

本文将深入探讨电力电子技术中的热管理与散热设计原理、方法及应用。

首先，热管理在电力电子技术中的重要性不言而喻。

在高功率密度的电子器件中，电流通过器件时会产生大量热量，如果不能有效地散热，将会导致器件温度过高，降低性能甚至损坏器件。

因此，设计一个高效的热管理系统至关重要。

一、热管理原理在电力电子技术中，热管理的基本原理是通过将器件产生的热量有效地传导、传递和散发到外部环境中。

通常采用的方法包括导热材料的选择、散热结构设计、风扇散热等。

其中，导热材料的选择至关重要，优良的导热材料能够有效地将热量传导到散热结构中，提高散热效率。

二、散热设计方法在电力电子技术中，常见的散热设计方法包括自然对流散热、强制对流散热和传导散热等。

自然对流散热是利用自然对流的方式将热量传递到周围环境中，适用于功率较小的电子设备。

而强制对流散热则通过风扇等辅助设备增加空气流动，提高散热效率。

传导散热则是通过散热结构将热量传导到散热片或散热器上，并通过空气对流或液体冷却的方式将热量散发出去。

三、热管理在电力电子技术中的应用热管理在电力电子技术中有着广泛的应用，涉及电源模块、变流器、逆变器等多个领域。

以电源模块为例，由于其功率密度较高，热管理尤为关键。

合理的散热设计能够有效地降低模块温度，提高系统的可靠性和稳定性。

综上所述，热管理与散热设计在电力电子技术中具有重要意义。

通过合理的热管理方案和散热设计，可以有效地提高电子设备的性能和可靠性，推动电力电子技术的发展与应用。

大功率电子器件的散热技术研究引言：随着电子技术的迅猛发展，大功率电子器件在各个领域的应用越来越广泛。

然而，由于大功率电子器件在工作过程中会产生大量的热量，散热问题成为了亟待解决的难题。

本文将探讨大功率电子器件的散热技术研究，旨在提供一些解决方案和思路。

1. 散热问题的重要性大功率电子器件在工作过程中会产生大量的热量，如果不能及时有效地散热，会导致器件温度升高，从而降低其工作效率、缩短寿命甚至引发故障。

因此，散热问题的解决对于保证大功率电子器件的可靠性和稳定性至关重要。

2. 散热机制分析大功率电子器件的散热机制主要包括传导、对流和辐射三种方式。

传导是指热量通过物质的直接接触传递，对流是指通过流体介质（如空气）的流动传热，辐射则是指热量通过电磁波辐射传递。

在实际应用中，通常会综合运用这三种散热方式来解决大功率电子器件的散热问题。

3. 散热技术的研究与应用针对大功率电子器件的散热问题，研究人员提出了许多散热技术，并在实际应用中取得了一定的成果。

以下将介绍一些常见的散热技术。

3.1 散热片散热片是一种常见的散热技术，通过将散热片与大功率电子器件直接接触，利用传导方式将热量传递到散热片上，再通过对流和辐射的方式将热量散发出去。

散热片的材料通常选择导热性能较好的金属材料，如铝、铜等。

3.2 散热风扇散热风扇是一种通过对流方式进行散热的技术。

通过风扇的转动，可以加速空气流动，增强散热效果。

在实际应用中，通常会将散热风扇与散热片结合使用，以提高散热效率。

3.3 热管技术热管技术是一种利用液体在管道内的循环流动来传导热量的技术。

通过将热管与大功率电子器件连接，热管内的工作介质在热量作用下蒸发成气体，然后在冷却部分重新凝结成液体，形成闭合的循环。

这种技术具有传导散热效果好、散热均匀等优点。

4. 散热技术的优化与改进目前，针对大功率电子器件的散热技术仍然存在一些问题，如散热效率不高、成本较高等。

因此，研究人员正在不断努力进行优化与改进。

通信电子产品的热管理与散热设计现代社会中，通信电子产品已经成为人们生活、工作、娱乐的不可或缺的一部分。

随着通信电子产品的不断进化和迭代，其功率密度也在不断提升，因此如何进行热管理和散热设计成为了电子产品设计中必须要关注的一个重要问题。

一、通信电子产品散热产生的原因通信电子产品由于电子元器件所产生的功耗，会产生大量的热量。

当电子产品的运行过程中，如果无法正常地散热，就会导致电子设备出现超温问题，进而影响设备的性能和寿命。

所以，为了保障设备的稳定运行和延长使用寿命，热管理和散热设计变得非常关键。

二、热管理的意义和作用在通信电子产品设计过程中，热管理和散热问题的准确解决不仅能延长电子产品的使用寿命，还能提高设备的性能和可靠性，并减少故障率和维护成本。

因此，在设计和开发电子产品时，考虑热管理策略和散热设计至关重要。

三、热传导原理及其应用热传导是一种自然现象，指的是物体内热量的传递，从高温区域流向低温区域。

在电子产品设计过程中，通常采用热传导原理来解决热管理和散热问题。

常用的热传导方法包括导热绝缘垫、散热片、风扇和液冷等。

导热绝缘垫是将散热器与散热面之间的空气隙缩小，使散热器与散热面产生直接物理接触，进而实现散热的目的。

散热片是将多个散热片组合在一起，形成一个散热片组，通过散热片组的大面积来实现对热量的散热。

而风扇的原理是通过强制循环空气，增加空气流动，从而加速散热。

而液冷则是通过引入冷却液等介质，利用其优良的传热性质，传导和带走热量。

四、热管理策略的优化在通信电子产品的设计过程中，除了使用以上热管理方法之外，还有一些优化策略可以提高电子产品的热管理性能。

首先，设计电子产品时应强调散热性能，采用可靠的材料和散热设计。

其次，选择合适的供电器和电源管理器件，实现高效的能量转换。

另外，合理优化设备运行参数，比如调整运行速度、限制功率等，从而减少设备的功率损失和热量损失。

同时，优化系统的程序设计和算法，尽量降低占用率，并减少延迟。

电子器件的热管理和散热设计随着科技的发展，电子器件的功率密度不断增加，导致热管理和散热设计成为电子产品设计中的重要问题。

优秀的热管理和散热设计可以提高电子器件的性能和可靠性，延长其寿命。

本文将详细介绍电子器件的热管理和散热设计步骤，并列出一些常见的热管理和散热技术。

步骤一：热传导材料的选择在电子器件的热管理和散热设计中，热传导材料的选择至关重要。

常见的热传导材料包括导热膏、导热垫、导热薄膜等。

选用适合的热传导材料可以提高热能的传导效率，将热量迅速传递到散热器上。

步骤二：散热器设计散热器是电子器件散热的关键部分。

散热器一般采用金属材料制成，如铝、铜等。

设计散热器时，需考虑器件的功率、尺寸、散热器的表面积以及冷却风扇的使用等因素。

合理设计散热器可以有效提高散热效果，保持器件的温度在合理的范围内。

步骤三：流体冷却流体冷却是一种常见的热管理和散热技术。

流体冷却通过循环流动的冷却液将热量带走，以降低器件的温度。

常见的流体冷却方式包括水冷、气冷和油冷等。

流体冷却技术可以将热量从器件中迅速移走，适用于功率密度较高的电子器件。

步骤四：热管技术热管技术是一种高效的热管理和散热技术。

热管由内部密封的工质组成，通过蒸发和冷凝循环来传递热量。

热管具有良好的热传导性能，可以将热量迅速传递到散热器上。

热管技术适用于高功率电子器件的热管理和散热。

步骤五：热沉热沉是一种通过大面积金属散热来降低电子器件温度的技术。

热沉通常由铝或铜制成，具有较大的表面积和良好的导热性能。

将热沉与器件密切接触，可以有效地将热量传递到环境中，降低器件的温度。

步骤六：温度传感器温度传感器是监测电子器件温度的重要组成部分。

通过安装温度传感器，可以实时监控器件的温度变化，及时采取热管理和散热措施。

温度传感器的选择和布置必须考虑到被测点的准确性和可靠性。

步骤七：热模型建立与模拟分析为确保热管理和散热设计的有效性，建立电子器件的热模型并进行模拟分析是必要的。

通过建立准确的热模型，可以预测器件的温度分布，找出热点位置，优化散热结构，提高热管理和散热效果。

电力电子器件的散热设计要点在电力电子器件的设计过程中，散热是一个非常重要的考虑因素。

因为随着功率的增加，电子器件会产生大量的热量，如果不能有效地散热，就会导致器件温度升高，进而影响其性能和寿命。

因此，合理的散热设计是确保电力电子器件正常工作的关键。

本文将介绍电力电子器件散热设计的要点。

1. 热量传导和传递热量传导是指通过固体材料的直接传递。

在散热设计中，选择具有良好的热导率的材料非常重要。

通常使用的材料有铜、铝等。

此外，还可采用热管等技术，通过液体传导的方式来增强热量传递效果。

2. 散热器的选择散热器是电力电子器件散热的核心组件。

散热器的表面积决定了散热器的散热能力。

因此，在选择散热器时，应尽量选择表面积大、散热功率高的产品。

同时，还需要考虑散热器的结构和材质，以确保其能够与电力电子器件完全密合，提高热量传导效率。

3. 空气流动优化电力电子器件的散热还依赖于空气流动的情况。

因此，在散热设计中，应考虑优化器件周围的通风和散热环境。

可以通过添加风扇或风道等设备来增强空气流动，提高散热效果。

4. 热沉设计热沉是散热设计中非常重要的一个概念。

它能够吸收电力电子器件产生的热能，并通过散热器将热量散发到周围环境中。

因此，在散热设计中，需要选择适当的热沉材料，并合理布置热沉位置，以确保能够有效地将热量转移和散发出去。

5. 温度监测和保护散热设计不仅包括散热方式的设计，还需要考虑对电力电子器件温度的监测和保护。

可以通过添加温度传感器、采用智能控制电路等方式来实现对器件温度的监测和保护，从而避免因过高温度而造成的器件故障。

通过以上几个要点的合理设计，可以有效地提高电力电子器件的散热效果，提升其工作稳定性和寿命。

在实际设计过程中，还需要根据具体的器件类型和工作环境进行适当的调整和优化，以确保散热设计的可行性和有效性。

总结起来，电力电子器件的散热设计要点包括热量传导和传递、散热器的选择、空气流动优化、热沉设计以及温度监测和保护。

功率器件热设计及散热计算功率器件热设计及散热计算是在设计和选择功率器件时必须考虑的重要因素之一、功率器件通常会产生大量的热量，而不恰当的热设计会导致器件过热甚至损坏。

因此，在设计和选择功率器件时，必须充分考虑到其热特性，进行适当的散热计算和热设计。

首先，在进行功率器件的热设计和散热计算之前，需要了解功率器件的热特性参数，其中包括功率器件的最大功率耗散、热阻和最高工作温度等。

这些参数可以从器件的规格书中获取，或者进行实际测试得到。

接下来，需要确定散热器的散热性能。

散热器通常采用铝制散热片或铜制散热片，并通过散热鳍片和风扇等方式进行散热。

散热片的材料和尺寸会直接影响其散热性能，因此在进行散热计算时，需要充分考虑散热片的选择和设计。

在进行散热计算时，首先需要计算功率器件的热功率耗散。

热功率耗散等于功率器件的工作电流乘以其耗散功率。

然后，根据功率器件的热阻和散热器的热阻，计算器件的温升。

热阻可以通过以下公式计算：热阻=(最高工作温度-环境温度)/热功率耗散其中，最高工作温度是功率器件能够承受的最高温度，环境温度是功率器件周围的温度。

根据计算得到的温升，可以判断功率器件的工作温度是否在安全范围内。

通常情况下，功率器件的最大工作温度应该小于其能够承受的最高温度。

如果工作温度超过了最高温度，就说明散热设计存在问题，需要进行改进。

在进行散热设计时，还需要考虑到空气流通和风扇的散热效果。

合理的空气流通和风扇的使用可以显著改善散热效果。

通常情况下，应该确保空气能够顺畅地流过散热器，并且风扇应该具有足够的风量和压力，以确保有效的散热。

综上所述，功率器件的热设计及散热计算是一个复杂而重要的过程。

通过了解功率器件的热特性参数，选择适当的散热器，并进行合理的散热计算，可以有效地防止功率器件过热，并提高其可靠性和寿命。

因此，在进行功率器件的设计和选择时，必须充分考虑到热设计和散热计算。

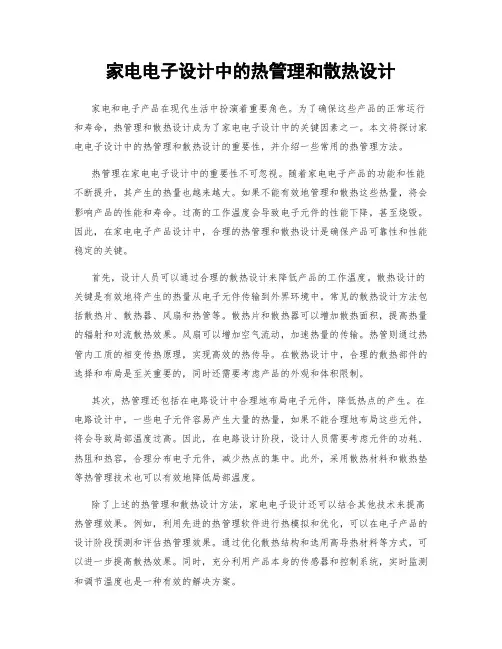

家电电子设计中的热管理和散热设计家电和电子产品在现代生活中扮演着重要角色。

为了确保这些产品的正常运行和寿命，热管理和散热设计成为了家电电子设计中的关键因素之一。

本文将探讨家电电子设计中的热管理和散热设计的重要性，并介绍一些常用的热管理方法。

热管理在家电电子设计中的重要性不可忽视。

随着家电电子产品的功能和性能不断提升，其产生的热量也越来越大。

如果不能有效地管理和散热这些热量，将会影响产品的性能和寿命。

过高的工作温度会导致电子元件的性能下降，甚至烧毁。

因此，在家电电子产品设计中，合理的热管理和散热设计是确保产品可靠性和性能稳定的关键。

首先，设计人员可以通过合理的散热设计来降低产品的工作温度。

散热设计的关键是有效地将产生的热量从电子元件传输到外界环境中。

常见的散热设计方法包括散热片、散热器、风扇和热管等。

散热片和散热器可以增加散热面积，提高热量的辐射和对流散热效果。

风扇可以增加空气流动，加速热量的传输。

热管则通过热管内工质的相变传热原理，实现高效的热传导。

在散热设计中，合理的散热部件的选择和布局是至关重要的，同时还需要考虑产品的外观和体积限制。

其次，热管理还包括在电路设计中合理地布局电子元件，降低热点的产生。

在电路设计中，一些电子元件容易产生大量的热量，如果不能合理地布局这些元件，将会导致局部温度过高。

因此，在电路设计阶段，设计人员需要考虑元件的功耗、热阻和热容，合理分布电子元件，减少热点的集中。

此外，采用散热材料和散热垫等热管理技术也可以有效地降低局部温度。

除了上述的热管理和散热设计方法，家电电子设计还可以结合其他技术来提高热管理效果。

例如，利用先进的热管理软件进行热模拟和优化，可以在电子产品的设计阶段预测和评估热管理效果。

通过优化散热结构和选用高导热材料等方式，可以进一步提高散热效果。

同时，充分利用产品本身的传感器和控制系统，实时监测和调节温度也是一种有效的解决方案。

在进行家电电子设计时，热管理和散热设计需要与其他设计要素相互配合。

电路基础原理理解电路中的热效应与散热在我们日常生活中，电路无处不在。

电路是指由电流通过的路径，它在各种电子设备中起着至关重要的作用。

电路的基本原理是根据欧姆定律，电流与电压成正比，阻抗与电流成反比。

然而，在电路中，我们也需要理解和处理一些热效应，以及如何实现散热。

当电流通过电路时，会产生一定的热量。

这是因为电阻元件会在电流通过时阻碍电子的流动，从而导致电能转化为热能。

这个现象被称为“焦耳效应”。

当电流流过较高阻值的元件时，会产生更大的热效应。

因此，在设计电路时，我们需要考虑如何减少电流通过较高阻值元件的情况，来避免过多的热量产生。

同时，电子设备中的热效应也与电源有关。

电源的输出电压与电流也会产生一定的热效应。

在使用电源时，我们需要根据设备的功率和耗电量来选择适当的电源功率。

过大或过小的电源功率都会导致设备的热效应问题。

因此，正确选择合适的电源功率是电路设计中不可忽视的一环。

另外，散热也是电路设计中一个重要的考虑因素。

当电路中的热量积累过多时，元器件温度会升高，这会对电路的性能和寿命产生负面影响。

因此，为了避免电路过热，我们需要采取一些散热措施。

散热的方法有很多种。

最常见的是使用散热器。

散热器可以提高电路元器件的表面积，从而增加散热的效率。

散热器通常由金属制成，因为金属具有良好的导热性能。

通过将散热器与电路连接，热量可以迅速传导到散热器上，并通过散热器的表面散发出去。

此外，还可以使用风扇、冷却片等辅助散热装置来提高散热效果。

除了使用散热器，还可以通过良好的电路布局来实现散热。

合理布局电路板上的元件，可以使热量均匀分布并避免热点的产生。

同时，在选择元器件时，也可以考虑采用低功耗、低热量产生的元件，来减少电路的热效应。

总之，在电路设计中，热效应和散热是不可忽视的因素。

理解热效应的产生原理，选择合适的电源功率和元器件，采取适当的散热措施，都是电路设计师需要掌握的技巧。

只有合理处理热效应和散热问题，才能保证电路的性能、寿命和安全。

电子领域中的散热器设计与热分析研究近年来，随着电子设备的不断发展和普及，电子设备产生的热量也逐渐增加。

如果不能有效地将电子设备产生的热量散发出去，就会影响设备的性能和寿命。

因此，散热器的设计与热分析成为了电子领域中的重要研究课题。

一、散热器的基本原理和分类散热器是指将电子设备产生的热量传递给周围环境的设备。

它基于传热的基本原理，通过增大热交换面积和提高传热系数来实现热量的散发。

根据散热器的传热方式，可以将其分为传导散热器、对流散热器和辐射散热器三类。

传导散热器主要依靠导热材料的热传导性能，将热量从设备导向散热器。

这种散热器通常采用金属材料，如铜、铝等。

对流散热器则是通过流体（如风扇吹过的空气）与散热器表面的热量交换，实现热量的传递。

对流散热器常见的形式包括散热片、散热塔和冷却风扇等。

辐射散热器则是利用热辐射原理，将热量转化为电磁辐射，通过空间辐射来散发热量。

常见的辐射散热器主要有黑体辐射散热器和铜基底表面辐射散热器等。

二、散热器的设计原则在进行散热器设计时，要考虑以下几个方面的因素：1. 散热要求：根据电子设备的功耗、工作环境以及预期寿命等要求，确定散热器需要散发的热量。

2. 材料选择：根据散热器的工作温度和散热要求，选择合适的导热材料，如铜、铝、塑料等。

3. 散热器结构：根据电子设备的外形尺寸和散热要求，设计合适的散热器结构，包括数量、形状和布局等。

4. 流体流动：对于对流散热器，要考虑流体流动的效果和方向，以增强热交换效果。

5. 辐射效应：对于辐射散热器，要考虑表面的辐射特性，以提高热量的辐射散发效率。

三、热分析在散热器设计中的应用热分析是指通过建立数学模型，对散热器的热传导、热对流和热辐射等传热过程进行模拟和计算。

通过热分析，可以评估散热器的散热性能，指导散热器的设计和改进。

热分析主要包括有限元分析和计算流体力学分析两种方法。

有限元分析是一种数值计算方法，通过建立散热器的几何模型和物理模型，并采用数值方法求解传热方程来计算散热器的温度分布和热量传递情况。

关于电力电子器件的散热分析与方案设计摘要：针对电力电子器件，在简单介绍其热路、热阻的基础上，对其散热器设计、瞬态热路与瞬态热阻进行深入分析，并提出可供参考的散热方案，为实际的设计工作提供参考借鉴。

关键词：电力电子器件；器件散热器件在通电以后，会在电力变换时消耗一定功率，进而转化成热量，使器件发热，导致器件结温变高。

对此，应重视器件散热，避免因温度升高造成失稳和失效。

1热路与热阻如果两点之间存在温度差，则热能会由高温点向低温点流动。

一般器件发热部位是半导体的内部，热量通过其外壳与散热器进入自然环境。

如果芯片单位时间内功耗放出的热和散热相等，则温度可以保持稳定，结温将保持不变。

以器件中热量发生传导的规律为依据，可以画出热量传导示意图，以及等效热回路示意图。

对于热回路图，它和电路图类似，均可借助电学模拟对热量的传输进行描述。

即可将温差视作电压，将单位时间产生的功耗视作电流，将热阻视作电阻，此时，功耗、温差、热阻三者的关系将符合欧姆定律，可表示为：（1）小功率运用条件下，通常不采用散热器，此时热阻由两部分组成，即芯片到壳体的热阻和壳体向外界的散热。

内热阻和器件所用材料、结构与工艺有直接关系，降低内热阻是设计的关键所在。

而外热阻是壳体和散热器接触热阻，由封装、界面是否平整、垫片及密封程度等决定，提高密封程度能降低接触热阻。

无论是自然冷却还是经黑化处理后的散热器，在竖直放置后，都能起到降低热阻的作用。

而强迫风冷则是减小散热器热阻常用方式，其热阻主要和空气的流动形式及风速等因素有关。

如果将液体作为主要散热介质，即液冷，则能更好的降低热阻，其散热器总体积很小，该散热方式在大功率条件下尤其适用。

2散热器设计对于散热设计，其主要任务在于以总功耗为依据，设计一个满足要求的散热装置或方式，保证芯片温度始终低于要求的额定结温。

基于此，应将器件工作特性及额定参数作为依据，对典型工况进行计算，确定避免结温超出要求的散热器及接触热阻，为选择合适的散热器提供参考借鉴。

高功率电力电子器件的散热设计与优化引言：高功率电力电子器件在现代工业中扮演着举足轻重的角色。

然而，由于其工作时会产生大量热量，不良的散热设计可能会导致设备过热、性能下降甚至损坏。

因此，优化散热设计对于保证设备的稳定运行至关重要。

本文将探讨高功率电力电子器件的散热设计与优化方法，以帮助工程师们更好地理解和应对散热问题。

一、散热设计的重要性散热设计在高功率电力电子器件中尤为关键。

高功率电力电子器件通常需要承受大电流和高温度，而温度过高将会对器件的性能稳定性和寿命产生不良影响。

因此，良好的散热设计能够有效地降低温度，提高设备的可靠性和性能。

二、散热设计的原则1. 散热方式的选择在散热设计中，首先需要选择合适的散热方式。

常见的散热方式包括自然对流、强制对流和导热。

自然对流适用于小功率设备，强制对流适用于中等功率设备，而导热则适用于高功率设备。

在选择散热方式时，需要考虑设备的功率、尺寸和可行性等因素。

2. 散热材料的选择在高功率电力电子器件的散热设计中，散热材料的选择非常重要。

优良的散热材料应具备高导热性、低热阻和耐高温的特点。

常见的散热材料包括铜、铝、钢和硅胶等。

对于大功率电力电子器件，通常选择导热性能高、热阻低的铜材作为散热材料。

3. 散热结构的设计散热结构的设计是高功率电力电子器件散热设计的关键。

合理的散热结构能够提高散热效率，降低温度。

常见的散热结构设计包括散热片、散热鳍片和散热风扇等。

通过增加散热片和散热鳍片的数量和厚度，可以扩大散热表面积，提高散热效果。

三、散热设计的优化方法1. 流场模拟在散热设计过程中，通过流场模拟可以确定合适的风扇位置和散热结构设计。

流场模拟可以模拟散热风扇的风速和风向，以及流体在散热片和散热鳍片上的流动情况。

通过流场模拟，可以分析并优化散热结构，提高散热效率。

2. 热传导模拟热传导模拟是散热设计的另一种优化方法。

通过热传导模拟，可以模拟散热材料的导热性能和热阻情况。

通过分析热传导模拟结果，可以选择合适的散热材料，提高散热效果。

电子器件的热管理与散热设计随着科技的发展，电子器件在我们的生活中扮演着越来越重要的角色。

然而，电子器件所产生的热量也是一个不可忽视的问题。

如果热量无法有效地管理和散发，电子器件可能会受损并失去正常工作的能力。

因此，热管理与散热设计成为了电子器件开发中必不可少的一部分。

本文将就电子器件的热管理与散热设计进行详细的介绍和分析。

一、热管理的重要性- 电子器件的工作原理是通过电流流过导体产生的热量来实现的。

过高的温度会影响电子器件的性能和寿命。

- 电子器件的运行温度需要在一定范围内控制，过高的温度会导致器件失效，过低的温度也会影响器件的性能。

- 恰当的热管理可以提高电子器件的稳定性和可靠性，减少维修和更换的成本。

二、热量的产生和传导- 电子器件在工作过程中通过电流流过导线或芯片产生热量。

- 热量通过传导、对流和辐射三种方式传递。

1. 传导：热量经由触点或固体物质的直接接触传递，需要通过散热板或散热器将热量传递到空气中。

2. 对流：热量通过气体或液体的流动来传递，通过风扇或散热器增加对流效果可以提高热量的散发。

3. 辐射：热量以电磁波的形式辐射出去，需要采取合适的屏蔽措施防止辐射对其他器件的干扰。

三、热管理与散热设计的步骤1.了解电子器件的散热需求- 不同的电子器件会有不同的散热需求，需要了解器件规格书中的最大工作温度和散热接口的设计要求。

- 了解器件的功耗和工作环境对散热的影响。

2. 选择合适的散热材料和散热介质- 散热材料的选择直接影响散热效果，一般选用具有良好导热性能的金属材料，例如铜或铝。

- 散热介质的选择也很重要，例如散热膏可以填补器件与散热器之间的气隙，提高传导效率。

3. 设计合理的散热系统- 散热系统应该包括散热板、散热器、风扇等元件，并与电子器件紧密结合。

- 散热系统应具备良好的散能能力，以便将热量快速有效地转移和散发。

4. 优化空气流动和对流效果- 合理设计电子器件周围的空间结构，以利于空气的流动和对流。

• 182•本文针对电子设备的散热及防热设计，结合理论实践，在简要阐述电子设备热性能的基础上，分别分析了电子设备散热设计和放热设计的方面。

分析结果表明：在电子设备设计中，切实做好散热设计和放热设计，既能提升设备运行的效率和可靠性，又能延长电子设备的使用寿命，是提升电子设备生产制造企业市场竞争力的主要途径，值得高度重视。

引言：电子设备在运行过程中，输出功率只占总输入功率的一小部分，其他的功率都通过元件做功以热能的形式散发出来。

在电子设备中，凡是具有电阻的元件都会做功，从而释放出热量，根据物理学知识Q=I 2Rt 可知，电子元件电阻越大，则释放的热量就越大。

此外，电子设备的温度和周围的温度也有非常密切的关系，如果外界环境温度过高，则电子设备运行中产生的热量就难以得到有效散发，使得设备温度不断提升，超过极限温度时，就会发生损坏，进而降低施工寿命。

基于此，开展电子设备散热和放热设计的研究就显得尤为重要。

1.电子设备热性能在电子设备运行中，如果自身做功产生的热量得不到及时释放，就会导致电子设备内部元件的温度不断升高，到温度超过电子元件自身的极限温度时，就会烧毁元件，甚至发生火灾，进而引发更加严重的后果。

电子设备的热性能主要包括以下两个方面：1.1 结温电子设备内部元器件有源区的温度被称之为结温，如果电子设备在运行过程中，内部元器件结温温度超过环境温度，则在温差的作用下，就会形成热扩散流，从而把元器件中的温度传递到外壳继续向外散热，随着温差变化的增加，传递的热量也随之增加。

1.2 热阻热阻指的是电子设备中元器件传递热量了能力的大小，热阻值越大，则元器件散热的能力会大幅度降低，热阻可分为内热阻和外热阻两大内。

其中内热阻是电子元器件自身的热阻，因此，内热阻的阻值和器件芯片、电子设备外壳材料的导热率、截面积等因素有关。

在长外热阻指的是元器件外部的热阻，和元器件外部管壳的封装形式有关，通常情况下，外部管壳的面积越大，则外热阻就越小。

电热器件中的散热器设计与热管理技术在电子设备中，电热器件的散热器设计与热管理技术是非常重要的，它们能够有效地提高设备的性能和寿命。

散热器的设计质量直接影响到电子设备的稳定性和可靠性，因此在电子设备设计过程中，散热器的设计和热管理技术的应用不可忽视。

散热器的设计需要考虑多个因素，包括散热器的材料选择、形状设计、表面积和风道设计等。

首先，材料的选择非常重要。

常见的散热器材料有铝、铜和钢等，这些材料具有良好的导热性能和强度，适合用于散热器的制作。

其次，散热器的形状设计也很关键。

根据电子设备的特点和散热需求，可以选择不同的形状，如片状、鳍片状、管状等。

这些形状可以增加散热器的表面积，提高散热效率。

此外，散热器的表面积也需要根据实际需求进行设计。

表面积越大，散热器的散热效果就越好。

最后，风道设计也是散热器设计的重要组成部分。

合理设计的风道可以增加空气流动的速度，提高散热效率。

热管理技术在电子设备中起着至关重要的作用。

热管理技术旨在通过合理的散热器设计和热量传导来控制电子设备的温度，并保持设备的稳定性和可靠性。

一方面，热管理技术可以通过热传导材料的选择来提高散热器的热量传导效果，如热导率较高的硅胶。

另一方面，热管理技术还可以通过控制设备的功率和使用环境来降低设备的温度。

例如，可以使用风扇和散热片来增加空气流动并降低温度。

此外，在设计电子设备时，还可以考虑降低功耗、优化布局和减少电子元件的密度等措施来改善散热效果。

对于大功率电热器件，散热器的设计尤为重要。

这些设备通常产生大量的热量，如果不能有效地散热，会导致设备过热、性能下降甚至损坏。

在散热器设计中，可以结合通风、水冷和风冷等方式来实现热量的快速散发。

通风散热器可通过有风扇的散热片和散热孔等设计来实现热量散发。

水冷散热器则通过水流和散热管等来吸收和排放热量。

风冷散热器通过利用自然风进行热量散发。

这些不同的散热器设计可以根据实际需求进行选择和应用。

除了散热器的设计外，热管理技术还包括热辐射和热对流等方法。
