视频展示台使用说明书

视频展台视频展台概念●视频展示台（Visual Presenter）是国内、外通行的一个正式名称，在中国市场，有时也被叫做实物展示台、实物演示仪、实物投影机、实物投影仪等,在国外市场还被称作文本摄像机(Document Camera)。

从功能上可以给视频展示台下这样一个定义：视频展示台是通过CCD摄像机以光电转换技术为基础，将实物、文稿、图片、过程等信息转换为图像信号输出在投影机、监视器等显示设备上展示出来的一种演示设备。

●它凭着可以把各种幻灯片、模型、透明胶片、文稿以及其他实物，通过视频摄像头清晰、逼真地显示在投影屏幕上的优势。

●在传统的工作、会议和教学等活动中，人们主要使用的是幻灯机。

而视频展台的出现，特别是因为其与投影机的极佳组合，使它能够逐渐取代了传统幻灯机的作用，其应用范围也大大超出传统意义上的幻灯机。

●目前，视频展台被广泛应用于教育教学培训、电视会议、讨论会等各种场合，具有可演示文件、幻灯片、商品、零部件、三维物体等多种功用，但其用户还是以教育行业为主。

类型介绍双侧灯台式视频展台：双侧灯用于调节视频展台所需的光强度，便于被显示物品的最佳演示。

单侧灯台式视频展台：单侧灯用于调节视频展台所需的光强度，便于被显示物品的最佳演示，不同展台单侧灯的位置各不相同，但不影响效果。

液晶监视器作为视频展台的选配件，方便演示者监视展台上物品的位置。

底板分离式视频展台：由于底板分离，使视频展台的便携性增强，小范围内的移动十分方便。

便携式视频展台：主要是便于携带。

视频展台的作用又称实物展示台，把它连接在投影机和电视机上时，就可以将资料、讲义、实物、幻灯片等清晰地展示出来，是多媒体教室不可或缺的教学设备之一。

一台普通的视频展示台包括三个部分：摄像头、光源和台面，在展示台背面还有一系列接口，而一些面向高端市场的展示台还包括红外线遥控器、计算机图像捕捉适配器、液晶监视器等附件。

视频展示台可以应用在各学科教学中：文科类可以把繁多的教学资料，教学用各类图书版面，直接置于展示台台面，通过灯光的应用，放大功能的调整，就可以清晰显示出来；化学、物理学科可以在展示台上直接进行一些实验，让每一学生清楚观察；生物、医学科目可以通过展示台镜头的配用（显微镜头等）观察实物放大的图像。

七、上课结束，应按“关机步骤”规程操作， 关闭仪器设备全系统电源，做好设备清理， 锁好控制台。
一、功能型中央控制系统操作步骤 一、开机 1、插入延时开关钥匙牌，开启总电源，“台式PC”指示灯亮； 2、按一下中控功能面板上的“系统开”按钮，启动设备电源； 3、按一下中控功能面板上的“投影”按钮，打开投影机电源并且降下投影幕； 4 4、按一下扩展面板上的“电脑电源”按钮（红色按钮），打开电脑。 二、使用 1、输出信号默认为台式PC信号； 2、通过选择中控面板上的相应信号按钮，可以进行切换（如：台式PC、手提PC、展示台、 影碟等） 3、打开展示台柜盖，按展台升降按钮，展示台将自动升降 三、关机 1、按一下中控功能面板上的“投影”按钮，关闭投影机电源并且升上投影幕； 2、关闭电脑电源； 3、按一下中控功能面板上的“系统关”按钮，系统会延时3分钟后自动断电，关闭设备电 源。
（1）使用电脑：按桌面控制面板“投影机控制”栏“电脑” 键，投影信号即为计算机信号。 （2）使用手提电脑：接上手提电脑后，按桌面控制面板 “投影机控制”栏“手提电脑”键，投影信号即为手提电脑 信号。 （3）使用展示台等视频设备：①按桌面控制面板“设备 选择”栏选择相应设备，通过面板的控制块中的相应按钮可 以实现各项功能。②按“投影信号”栏选择与设备对应的投 影信号。③按桌面控制面板“投影机控制”栏“视频”键， 投影信号即为视频信号。 （4）视频信号之间的切换：可在“投影信号”栏选择与 设备对应的投影信号即可。
二、使用
1、开启电脑。 2、操作“音量”按钮，按下“＋”或“－” 按钮调节音量大小。 3、课间如不用多媒体设备，按下投影机“关” 和电动幕“升”按钮；重新使用投影机按下 “开”和电动幕“降”按钮。
三、关机
1、首先操作电脑鼠标退出系统。 2、按下投影机“关”按钮，关闭投影机。 3、按下“系统关”按钮，使系统停止工作。 注意：切忌不能立刻关闭教室的总电闸，以 保证投影机风扇开柜门，插入延时开关钥匙牌，接通电源； 2、按下“系统开”按钮，使整个系统进入预备工 作状态； 3、在投影机按钮组合中按下“开”按钮，放下屏 幕； （1）按下“视频”按钮后，选择“影碟机”或 “展示台”切换视频信号； （2）按下“RGB”按钮后，选择“电脑”或“笔记 本”切换数字信号；

视频展示台使用技巧教程视频展示台是一种常用于展示产品、宣传活动或演示内容的工具，它可以通过视频投影或显示器将内容呈现给观众。

如何正确地使用视频展示台，可以提高展示效果，吸引观众的注意力。

下面将介绍一些视频展示台的使用技巧。

首先，准备好展示内容。

在使用视频展示台之前，需要提前准备好要展示的视频、图片或文本等内容。

可以将这些内容制作成一个展示文件，方便在展示台上进行播放。

其次，正确连接设备。

将电脑或其他设备与视频展示台连接时，要确保连接线接口的稳固。

在连接电脑时，可以使用HDMI 线、VGA线或DVI线等不同类型的线缆，根据设备的接口选择合适的线缆。

接着，设置好分辨率和屏幕比例。

在连接设备后，需要调整分辨率和屏幕比例，以适应屏幕显示效果。

一般来说，选择较高的分辨率可以使内容更加清晰，而选择合适的屏幕比例可以保持内容的正确比例。

然后，调整画面亮度和对比度。

根据实际需要，可以调整视频展示台的亮度和对比度来优化画面效果。

通过增加亮度可以提亮画面，使内容更加鲜明；而通过调整对比度可以增加画面的层次感，使内容更加生动。

接下来，选择合适的音频输出方式。

在进行音频展示时，可以选择通过视频展示台自带的音频接口输出声音，也可以通过外部音响设备进行输出。

根据展示场地和观众数量选择合适的音频输出方式，以确保声音能够传达到每一个观众的耳朵中。

最后，注意控制和转场。

在进行视频展示时，可以通过操控遥控器或鼠标来掌控播放。

在展示中，要注意合理控制展示的节奏和时长，避免内容过长或过短，保持观众的注意力。

此外，在多个内容之间的转场时，要注意过渡的流畅性，保持展示的连贯性。

综上所述，视频展示台的正确使用可以提高展示效果，吸引观众的关注。

通过准备好展示内容、正确连接设备、调整分辨率和屏幕比例、调节画面亮度和对比度、选择合适的音频输出方式、注意控制和转场等技巧，可以使视频展示台的使用更加顺利和有效。

希望以上的技巧能够对使用视频展示台的人们有所帮助。

按键功能
（13）、上下灯：本键为循环键，用于上灯→下灯→全灭→上灯的选择； （14）、正负片：本键为循环键，用于正片→负片→正片的选择； （15）、自动聚焦：按下此键进入自动聚焦模式； （16）、放大、缩小：用于图片的放大和缩小。
按键功能
复合按键功能：要求本机状态下使用 （17）、本机＋自动聚焦：恢复出厂设置。初始化色彩、亮度及刷新率等； （18）、本机＋同屏对比：预存储镜头位置，开机恢复至预存储位置，该功
注意事项
6、禁止用手指或其他不干净的物体触摸摄像头的镜头部分，如需要清 洁请使用专用的擦镜纸，且擦拭力度不宜过大。否则会磨损镜片，降低 图像清晰度；
7、对产品在使用时可能会出现的异常情况（如异常噪声和气味、温度 升高、出现烟雾等）应采取以下的紧急措施：
（1） 关闭电源开关； （2） 及时与厂家取得联系； 8、确保儿童安全的提示： 切忌儿童玩耍，需专人看管或放在儿童接触不到的地方； 9、停电或移动等情况下的注意事项：
能要求镜头开机时处于光学变焦范围内，即整个放大范围的80%内； （19）、本机＋亮度＋：VGA刷新率加； （20）、本机＋亮度－：VGA刷新率减。
使用方法
下面分3个部分介绍此展示台各项功能的使用方法： 1、 展示台的接线； 2、展示台操作步骤。
展示台的接线
假设目前有DVD、录像机、计算机三个设备的信号要相互切换，选择其中之一到投影机 显示图像，声音经功放放大后由音箱播放，则接线方法如下：
RS-232：与计算机通讯接口；
按键功能
（1）、待机：本按键为循环按键。按此键时间超过3秒，展台关闭图像输出； 待机后再按本按键时间超过3秒，展台将重新给摄像头上电；非待机状态 时，按键时间小于3秒，为自动白平衡；

随着教育信息化的不断发展和教育改革的不断深入，教师的教学方式也在不断地变化着。

目前许多学校都在推广多媒体辅助教学，以前那些高档的视频展台也逐渐步入到普通的教室之中。

我们可以通过视频展台来替代传统的实物投影仪、胶片投影仪以及幻灯机等，来把各种幻灯片、模型、透明胶片、文稿以及其他实物，通过视频摄像头清晰、逼真地显示在投影屏幕上，从而达到提高教学水平的目的。

但对于视频展台的使用与操作，大家可能了解得并不是很多，毕竟视频展台属于新兴的计算机显示设备，而且是比较特殊的产品，在具体的操作和使用上，也有特别需要注意的地方。

1、视频展示台用于教学时，要注意保证它与投影屏幕之间有一个合适的距离，同时调整好焦距，以确保展示系统能有最好的投影效果，其他所有设备都应放在接线方便又不影响人观看的地方。

2、在使用遥控器控制视频展示台时，应尽量让遥控器发射口对准视频展台主机的遥控器接收口，这样才能获得更高的操作灵敏度；如果发现遥控器失灵的话，首先需要检查一下遥控器中的电池是否有电，接着再把遥控器发射口及视频展台主机的遥控器接收口擦拭干净，以避免灰尘影响遥控器的工作，如果此时遥控器仍然不工作的话，再确认一下当前使用的遥控器是否与视频展示台属于同一型号的。

3、在刚开始使用视频展示台时，我们应该根据不同的使用环境，来对视频展示台的工作参数进行一下必要的调整。

比方说先用一投影材料试投影一下，以便我们来对视频展示台进行聚焦和变焦以及对投影图像进行定位；同时根据使用环境的光线情况，来调整好视频展示台的投影亮度、对比度和色彩；另外还要调整好扫描频率以适应不同的信号源，消除不稳定的图像，只有做好上面的准备工作，才能让视频展示台处于最佳工作状态。

4、在选择视频展示台时，除了要关心CCD分辨率这样的技术指标外，还要注重对其他一些指标的检测，例如黑白彩色反转，正负片反转，辅助灯源的质量和数量，输入输出口的多少，是否具有通信串口，是否具有红外线遥控功能等等，当然这些指标的选择都是在资金许可的前提之下进行的。

系统配置
基本配置
高级配置
计算机
■ia
麦克风
显示器
□
投影机
功放
碰口J
视频设备（D换底灯和臂灯，以免影响灯的寿命。
长时间不使用本机时，请拔掉电源插头。
清洁本机时，切不可以用水或清洁剂直接喷洒本机，必须用软布沾之擦 拭。
产品特点
本产品是一款采用数字视频技术，用于各类实物、文本、图表、幻 灯片及透明胶片演示的视频采集设备，可连接电视机、投影机、电脑等 多种多媒体设备，是多媒体演示、电化教学等信息传播中不可缺少的组 成部分。

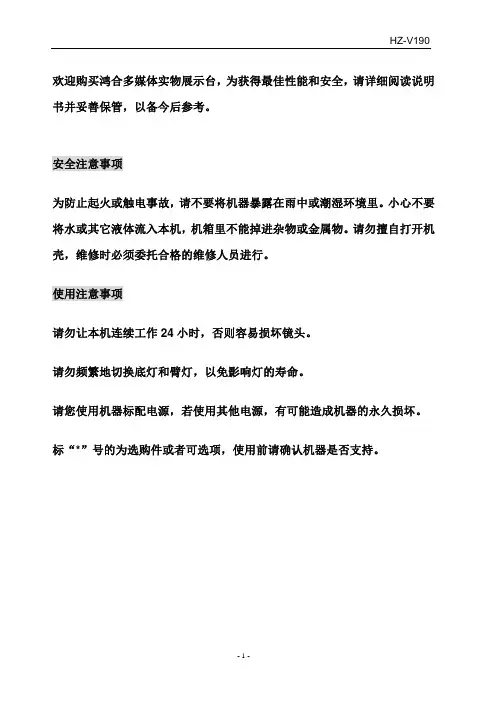

欢迎购买多媒体视频展示台，为获得最佳性能和安全，请详细阅读说明 书并妥善保管，以备今后参考。
安全注意事项
为防止起火或触电事故，请不要将机器暴露在雨中或潮湿环境里。小心 不要将水或其它液体流入本机，机箱里不能掉进杂物或金属物。请勿擅 自打开机壳，维修时必须委托合格的维修人员进行。
使用注意事项
请勿让本机连续工作24小时，否则容易损坏镜头。

视频展示台使用说明一、概述本视频展示台是采用国际最新技术，实现了高清晰度(320万像素)的RGB(计算机)信号输出的新一代实物展示台。

同时新增了镜像、多幅画面存储和再现、亮度调节、色彩调节等实用功能。

此展示台所有的控制按键集中在一块按键板上，所有的接线插座都有明确的功能标记，具有操作简单，使用方便的优点。

二、展示台操作及注意事项2.1单键操作⑴．本机：本按键为循环按键。

按此键时间少于3秒，执行本机切换功能。

⑵．视频1/2：本键为循环键，用于视频1、视频2切换。

⑶．计算机1/2：本键为循环键，用于计算机1、计算机2切换。

⑷．AC：执行自动白平衡。

⑸．图像亮度＋、图像亮度－：调节图象亮度。

⑹．图像锐度＋、图像锐度－：图象锐度调节。

⑺．正负片：在镜头画面下本键为循环键，用于正片→负片→正片的选择。

⑻．上下灯：本键为循环键，用于上灯→下灯→全灭→上灯的选择。

⑼．AF：在镜头画面下按此键执行自动聚焦。

⑽．放大/缩小：用于图片的放大/缩小。

⑾．聚焦＋/聚焦－：进入手动聚焦模式。

⑿．图像冻结：本键为循环键，用于活动→冻结→活动图像的转换。

⒀．功能键: 预留功能键，用于组合键配置，功能描述见下节。

2.2组合键操作⑴．功能键＋上下灯：按此键本机图像输出左右镜像。

⑵．功能键＋图像亮度+、功能键＋图像亮度－：进行红色色度调节。

⑶．功能键＋图像锐度+、功能键＋图像锐度－：进行蓝色色度调节。

⑷．功能键＋放大、功能键＋缩小：用于调节MIC音量，音量增加/减小。

⑸．功能键＋聚焦－：本键为循环键，用于文本模式→动态模式→文本模式的状态选择；在展示物为平面物件（文稿、画页等）时，采用文本模式可获得最佳清晰度和色彩还原效果。

⑹．功能键＋聚焦＋：图像实现同屏对比。

⑺．功能键＋图像冻结：XGA1024*768@60HZ/SXGA1280*1024@60HZ切换。

8. 功能键＋正负片：实现黑白/彩色切换2.3展示操作步骤⑴、开机，按一下自动聚焦键转到自动聚焦模式，再用放大、缩小键调节图像的大小，转动镜头或移动物体，得到最佳的图像效果。

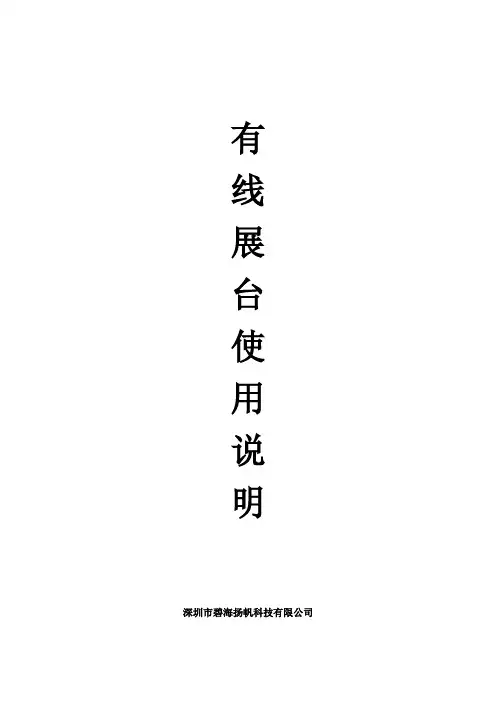

有线展台使用说明深圳市碧海扬帆科技有限公司目录目录 (2)一、展台硬件连接 (3)二、展台使用方法 (3)三、软件安装 (4)四、软件卸载 (7)五、软件使用 (8)1、打开软件 (8)2、主要功能介绍 (9)3、“工具栏”详细说明 (12)4、右栏功能详细说明 (23)六、常见问题及处理方法 24七、注意事项 24一、展台硬件连接展台由USB线与计算机连接。

在随机配件中有USB数据线，将计算机打开，USB数据线的一端连接到视频展台（机箱底部）上的USB接口上，另一端连接到计算机的USB接口。

注意：1.台式机要求确保USB数据线是连接计算机背部的USB端口，且是USB2.0的接口，否则可能会导致设备不能正常使用。

2.部分视频展台机箱底部USB端口为方形接口。

3. 如果是使用液晶一体机，必须要插入ops电脑的USB接口。

二、展台使用方法1.开启方式：（1）每台展台配有安全钥匙锁，需钥匙开启，打开机箱，打开折叠式文稿托板。

（2）展台展开90°呈工作状态。

（3）智能磁控启动功能，抬臂启动软件，折臂关闭软件。

（注：仅限高端设备使用此功能）2.物理按键：（1）机身带3个物理控制按键，可自定义设置功能（可设置放大，缩小，左旋转，右旋转，拍照，1:1，最小化等）。

同时每次设置后，按键再启动设备时都会提醒使用者功能键变化的具体事项。

（注：仅限高端设备使用此功能）3.补光灯开关：触摸LED灯光调节（注：机身顶部带有灯光标志，可以触控调节，每按一次亮度依次变化）三、软件安装方式一：随机附带的安装光盘下载。

方式二：关注“碧海扬帆”微信公众号下载。

（1）点击“售后支持”，然后点击“展台软件下载”。

出现图2，选择需要下载的软件版本，点击，出现链接。

图1 图2 （2）复制链接访问网站。

（3）点击下载，下载完成后可直接解压（没有密码）下载界面（4）请确保视频展台与计算机连接好并正常识别，然后点击文件安装软件安装界面（5）进入软件的安装界面，可以选择快速安装（默认路径）或者修改安装路径，如果点击“快速安装”就直接进入第4步。

IN------COMPUTER------OUT
PC2
PROJECTOR
RS232 VIDEO OUT
侧面板
USB
MIC
接口说明
5V IN：
外置电源输入端子；
AUDIO IN：
音频输入端子；
AUDIO OUT：
音频输出端子；
VIDEO IN:
视频输入端子；
COMPUTER IN： 电脑(PC1) RGB 输入；
系统配置 .......................................................................................................................5 基本配置 ....................................................................................................................5 部件名称 ....................................................................................................................5 连接面板 ....................................................................................................................6
- 10 -
HZ-V190 存储：存储图片。每按一次“存储”键，存储一幅图片，存满图片后，再按“存储”键，存储 功能无效，如还需存储图片，请先删除已存储的图片。

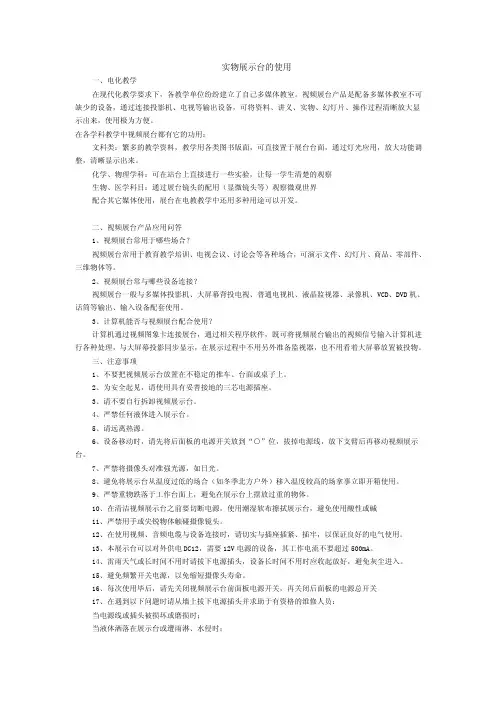

实物展示台的使用一、电化教学在现代化教学要求下，各教学单位纷纷建立了自己多媒体教室。

视频展台产品是配备多媒体教室不可缺少的设备，通过连接投影机、电视等输出设备，可将资料、讲义、实物、幻灯片、操作过程清晰放大显示出来，使用极为方便。

在各学科教学中视频展台都有它的功用：文科类：繁多的教学资料，教学用各类图书版面，可直接置于展台台面，通过灯光应用，放大功能调整，清晰显示出来。

化学、物理学科：可在站台上直接进行一些实验，让每一学生清楚的观察生物、医学科目：通过展台镜头的配用（显微镜头等）观察微观世界配合其它媒体使用，展台在电教教学中还用多种用途可以开发。

二、视频展台产品应用问答1、视频展台常用于哪些场合？视频展台常用于教育教学培训、电视会议、讨论会等各种场合，可演示文件、幻灯片、商品、零部件、三维物体等。

2、视频展台常与哪些设备连接？视频展台一般与多媒体投影机、大屏幕背投电视、普通电视机、液晶监视器、录像机、VCD、DVD机、话筒等输出、输入设备配套使用。

3、计算机能否与视频展台配合使用？计算机通过视频图象卡连接展台，通过相关程序软件，既可将视频展台输出的视频信号输入计算机进行各种处理，与大屏幕投影同步显示，在展示过程中不用另外准备监视器，也不用看着大屏幕放置被投物。

三、注意事项1、不要把视频展示台放置在不稳定的推车、台面或桌子上。

2、为安全起见，请使用具有妥善接地的三芯电源插座。

3、请不要自行拆卸视频展示台。

4、严禁任何液体进入展示台。

5、请远离热源。

6、设备移动时，请先将后面板的电源开关放到“○”位，拔掉电源线，放下支臂后再移动视频展示台。

7、严禁将摄像头对准强光源，如日光。

8、避免将展示台从温度过低的场合（如冬季北方户外）移入温度较高的场拿事立即开箱使用。

9、严禁重物跌落于工作台面上，避免在展示台上摆放过重的物体。

10、在清洁视频展示台之前要切断电源，使用潮湿软布擦拭展示台，避免使用酸性或碱11、严禁用手或尖锐物体触碰摄像镜头。

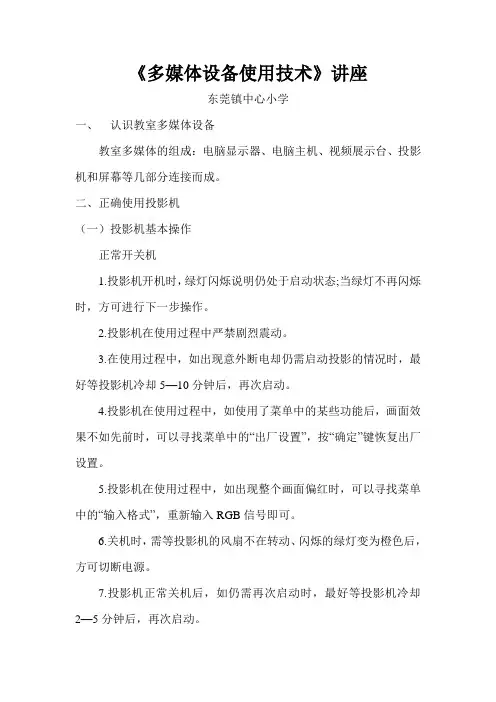

《多媒体设备使用技术》讲座东莞镇中心小学一、认识教室多媒体设备教室多媒体的组成：电脑显示器、电脑主机、视频展示台、投影机和屏幕等几部分连接而成。

二、正确使用投影机（一）投影机基本操作正常开关机1.投影机开机时，绿灯闪烁说明仍处于启动状态;当绿灯不再闪烁时，方可进行下一步操作。

2.投影机在使用过程中严禁剧烈震动。

3.在使用过程中，如出现意外断电却仍需启动投影的情况时，最好等投影机冷却5—10分钟后，再次启动。

4.投影机在使用过程中，如使用了菜单中的某些功能后，画面效果不如先前时，可以寻找菜单中的“出厂设置”，按“确定”键恢复出厂设置。

5.投影机在使用过程中，如出现整个画面偏红时，可以寻找菜单中的“输入格式”，重新输入RGB信号即可。

6.关机时，需等投影机的风扇不在转动、闪烁的绿灯变为橙色后，方可切断电源。

7.投影机正常关机后，如仍需再次启动时，最好等投影机冷却2—5分钟后，再次启动。

8.投影机闲置时，请切断电源。

（二）如何正确使用投影灯泡众所周知，灯泡是投影机中的一种重要耗材，价格比较昂贵，如何有效保护灯泡是每一位投影使用者都必须认真对待的问题。

为此，给大家提出五项建议，以确保大家更好的延长灯泡的使用寿命。

（三）投影机灯泡使用中的注意点目前大部分投影机使用冷光源灯泡(UHE或UHP)，在点亮状态时，灯泡两端电压60-80V左右,球泡内气体压力大于10kg/cm,温度则有上千度,灯丝处于半熔状态。

（1）在开机状态下严禁震动，搬移投影机，以防灯泡炸裂。

（2）按下关机按钮后，投影机的电源指示灯会变成红色，注意此时要等待2~3分钟(一般夏季工作时间长于冬季) ，散热风扇仍然会高速旋转，此时不能马上断开电源或拔下电源线。

，要让机器散热完成后自动停机，在机器尚热状态断电造成的损坏是投影机最常见的返修原因之一。

3、减少开机次数对灯泡寿命有益。

如果频繁开关投影机电源的话，会对投影灯泡产生很大的电流冲击，投影灯泡也就会很容易损坏。

6.6.1 VGA 信号连接.....................................................................- 14 6.6.2 【显示器】按键的功能 .....................................................- 14 6.6.3【投影机】按键的功能 .......................................................- 15 6.6.4 复合视频信号（CVBS） ..................................................- 16 6.7 音频的输入输出控制：.............................................................. - 17 6.7.1 麦克风 .................................................................................- 17 6.7.2 音频输出 .............................................................................- 17 -
4 部件名称/功能说明 ..................................................................... - 4 -
4.1 部件名称 ....................................................................................... - 4 4.2 后端口 ........................................................................................... - 5 4.3 侧端口 ........................................................................................... - 5 4.4 按键面板和遥控器........................................................................ - 7 -

视频展示台320万像素使用说明书杭州华银教育多媒体科技股份有限公司**使用产品前请仔细阅读本使用说明书**尊敬的用户：感谢您选购我们生产的视频展示台。

为了您能安全地使用本设备，发挥其最大的功能，请在安装使用前先仔细阅读本说明书；使用完成后，请妥善保管本使用说明书，以备查询。

若有任何技术问题或对产品的意见和建议，请和本公司技术服务部联系。

联系方法如下：电话：（0571）58101234传真：（0571）58101236地址：浙江省杭州市下沙经济开发区五号大街八号路口邮编：310018EMAIL：网址：杭州华银教育多媒体科技股份有限公司目录视频展示台 0目录 0一、概述 (1)二、技术性能指标 (2)2．1．技术参数 (2)2．2．展示台各部分名称 (3)2．3．接线插座标识 (4)2．4．按键功能 (4)2．4．1．单键操作 (4)2．4．2．组合键操作 (5)三、使用方法 (9)3．1．展示台第一次安装 (9)3．2．展示台的接线 (9)3．3．展示操作步骤 (10)四、注意事项 (10)五、保养和维护 (12)5．1．常见故障及处理方法 (12)5．2．保养和维护的注意事项 (12)5．3．产品售后服务事项 (13)六、执行标准代号和名称 (14)七、装箱清单 (14)八、电原理框图 (14)附录：展台臂杆的拉起和折叠 (16)一、概述本视频展示台是采用国际最新技术，实现了高清晰度(320万像素)的RGB(计算机)信号输出的新一代实物展示台。

同时新增了镜像、多幅画面存储和再现、亮度调节、色彩调节等实用功能。

本视频展示台具有大范围（变焦12 -24X）的图像放大功能，同时备有上灯、下灯作为补偿光源，以便清晰展示图像细节。

如补偿光源打开时图像效果仍不理想，可直接调节图像亮度，由镜头进行信号处理，以达到最佳的效果；对于不同的展示物，可选用自动或手动聚焦；当展示物为负片时，可利用正负片转换键将图像色彩转换为正片展示。

4
按键及遥控器功能一览表
序号 按键名
功能描述
0
电源
摄像头电源按钮。控制展台摄像头的电源开启与关闭
1
放大
放大被演示实物图像,按住不松手即可使画面持续放大至最大
2
缩小
缩小被演示实物图像,按住不松即手可使画面持续缩小至最小
3
亮度＋
手动增加画面明暗度
4
亮度－
手动减少画面明暗度
5
灯光
可切换双侧灯和底灯，或全部关闭
4.2 特别申明
产品型号规格如有更改，恕不另行通知，本公司保留对产品改动的解释权。
9
·对于下列情况产品，将不予保修： 1.未按照说明书规定使用造成损坏的； 2.无维修凭证或维修凭证被涂改的； 3.未经授权私自更改（更换）拆卸机器的； 4.组件、插件缺少；PCB 变形、烧毁、外观变形等人为损坏的； 5.由于不可抗拒的外力因素如：地震、雷击等造成损坏的； 6.已经超过保修期的。
·本公司拥有此说明书的最终解释权； ·如遇其它问题请及时与本公司联系，我公司将竭诚为您提供优质服务。
控制投影机开（需学码）
26 投影关
控制投影机关（需学码）
27 投影信号源
控制投影机信号源选择（需学码）
备注：控制投影机时，需要先电脑的 RS232 接口与展示台的 RS232 接口用 RS232 线相连，
使用中控学码软件将投影机的控制码学到展示台里，然后再将展示台的 RS232 接口与投影
机的 RS232 接口用 RS232 线相连，使用遥控器控制展示台发控制码给投影机进行投影机的
3、拍摄展示平台周围的实物：转动展台镜头旋转关节，至镜头对准要投的实物即可，调节 时如焦点不准确。可以按下操作面板上的“自动”键自动调整。

11
12
13
侧面板 14
RGB IN
15
16
PROJECTOR
MIC
USB
AUDIO IN
RS232
后面板接口说明 5V IN： 外置电源 5V 输入端子；
COMPUTER IN： 计算机 RGB 输入； COMPUTER OUT：计算机 RGB 显示输出； PROJECTOR： RGB AUDIO IN： 输出，可切换输出信号；
控制面板
控制面板 控制面板上各按键的使用方法详见“操作指南”。
-6-
HZ-V230 连接面板 与其它设备的连接方法，请参考第 10 页。
后面板
1
AUDIO OUT
2
VIDEO OUT
3

4
AUDIO IN
5
VIDEO
6
PROJECTOR
7
OUT
8
COMPUTER
9
IN
10
5V- IN
AUDIO IN
-3-
HZ-V230 适用于各种展示材料 各种文本、透明胶片、幻灯片及各种实物均可投影。只要打开底灯，按一下“负片”键即可 显示负片。 LED双臂灯辅助光源 使用高效 LED 光源，长寿命无须更换，低能耗。 内置背光系统（*选项） 内置 LED 背光板，背光系统均匀性更好，使幻灯片、负片显示的效果更加优异。 图像存储及播放 可即时存储及播放图片。 电脑控制展示台 用提供的 RS232 线将电脑与展示台连接起来，安装控制软件后，即可非常方便地在电脑 上控制展示台的操作。 内置视频切换 内置视频切换让你非常方便地切换展示台与视频设备的输入。 外置麦克风 现场解说可通过麦克风与其它背景声效混合。

软件安装............................................................................................................................ 5 启动互动教学展台软件...................................................................................................... 6 关于互动教学展台............................................................................................................... 7 画面说明 ......................................................................................................................... 7 画面的基本构成................................................................................................................. 7 操作模式 ......................................................................................................................... 8 各种模式的概念................................................................................................................. 8 电脑操作模式 .................................................................................................................... 9 电脑操作模式 .................................................................................................................... 9 视频展台模式 .................................................................................................................... 9 白板模式............................................................................................................................ 9 教材导入模式 .................................................................................................................... 9 各种操作 ........................................................................................................................10 批注 ................................................................................................................................. 10 清除 ..................................................................................................................................11 上课录制.......................................................................................................................... 12 操作视频展台 .................................................................................................................. 14 隐藏功能.......................................................................................................................... 15 区块强调功能 .................................................................................................................. 16 移动功能.......................................................................................................................... 17 马赛克 ............................................................................................................................. 18 PowerPoint 支援功能 ...................................................................................................... 19 画笔设定.......................................................................................................................... 20 教材选择.......................................................................................................................... 22 收藏夹 ............................................................................................................................. 22 背景 ................................................................................................................................. 23 背景快捷键的登录 ........................................................................................................... 23 删除 ................................................................................................................................. 24 菜单图标一览 .................................................................................................................. 24 软件版本信息 .................................................................................................................. 26 产品规格 ............................................................................................................................27 运行环境 ........................................................................................................................27 免责声明 ........................................................................................................................28

视频展示台使用说明书1、开机，按一下自动聚焦键转到自动聚焦模式，再用放大、缩小键调节图像的大小，转动镜头或移动物体，得到最佳的图像效果。

在展示立体物件时，建议使用手动聚焦，这样可以把所想展示的部位清晰显示出来。

23、在展示物为平面物件（文稿、画页等）时，采用文本模式可获得最佳清晰度和色彩还原效果。

4、如须改变展示方向，可转动摄像头顶部的旋钮或者对图象进行镜像操作5、在整个展示过程中，若需插播计算机课件，可以随时按相应的切换钮。

常见故障及处理方法⑴、开电源后灯不亮，无图像。

处理：检查电源插座开关是否已开，插座是否接触良好。

⑵、开电源后，上灯能亮，但无图像或图像不稳定。

处理：检查视频线接法是否正确，视频线接线端子是否已磨损、掉落。

⑶、当切换到某路视频时，声音有串音。

处理：降低相应设备的音量输出。

⑷、图像显示，但其他按键都不起作用，移动展示物图像仍不动。

⑸、图像模糊。

焦即可。

也可能是由于环境湿度太大造成摄像镜头“起雾”，应采取措施降低环境湿度。

一般开机后半小时内起雾现象会消失。

⑹、当自动聚焦不清时，可查看近摄镜是否沾有灰尘，如有灰尘请用专用擦镜纸轻轻擦拭干净。

⑺、除上述列出的6条之外，其他任何涉及拆卸维修的项目必须由专业工程人员进行操作。

5．2．保养和维护的注意事项⑴、建议在以下温度和相对湿度范围内使用和存放：温度：0 ——45℃；相对湿度：小于75%，非凝态；⑵、请尽量避开以下位置安放：①、接受阳光照射或靠近热辐射装置(如加热器)的地方及其他发热物体边上；②、易受震动或不稳的地方；③、有酸碱等腐蚀性气体的地方。

⑶、本产品允许用一般运输工具运输，但应避免暴晒、剧烈振动、跌落、雨淋和违章拆卸。

⑷、本产品应贮存在干燥通风、周围没有酸性或其它有害气体的干净室内。
