《机械控制理论基础》——实验报告班级：学号：姓名：目录实验内容实验一一阶环节的阶跃响应及时间参数的影响P3 实验二二阶环节的阶跃响应及时间参数的影响P9 实验三典型环节的频率特性实验P15 实验四机电控制系统的校正P20 实验心得…………………………………………P23实验一 一阶环节的阶跃响应及时间参数的影响● 实验目的通过实验加深理解如何将一个复杂的机电系统传递函数看做由一些典型环节组合而成，并且使用运算放大器来实现各典型环节，用模拟电路来替代机电系统，理解时间响应、阶跃响应函数的概念以及时间响应的组成，掌握时域分析基本方法 。
● 实验原理使用教学模拟机上的运算放大器，分别搭接一阶环节，改变时间常数T ，记录下两次不同时间常数T 的阶跃响应曲线，进行比较（可参考下图：典型一阶系统的单位阶跃响应曲线）。
典型一阶环节的传递函数：G （S ）=K （1+1/TS ） 其中： RC T = 12/R R K =典型一阶环节的单位阶跃响应曲线：● 实验方法与步骤1）启动计算机，在桌面双击“Cybernation_A.exe ”图标运行软件，阅览使用指南。
2）检查USB 线是否连接好，电路的输入U1接A/D 、D/A 卡的DA1输出，电路的输出U2接A/D 、D/A 卡的AD1输入。
检查无误后接通电源。
3）在实验项目下拉框中选中本次实验，点击按钮，参数设置要与实验系统参数一致，设置好参数按确定按钮，此时如无警告对话框出现表示通信正常，如出现警告表示通信不正常，找出原因使通信正常后才可继续进行实验。
● 实验内容1、选择一阶惯性环节进行实验操作由于一阶惯性环节更具有典型性，进行实验时效果更加明显。
惯性环节的传递函数及其模拟电路与实验曲线如图1-1： G （S ）= - K/TS+1RC T = 12/R R K =2、（1）按照电子电路原理图，进行电路搭建，并进行调试，得到默认实验曲线图1-2图1-2（2）设定参数：方波响应曲线（K=1 ；T=0.1s ）、（K=2；T=1s ），R1=100k Ω 3、改变系统参数T 、K （至少二次），观察系统时间响应曲线的变化。
机械工程师如何进行机械系统控制优化机械工程师作为现代工程领域中的重要一员，他们的任务是设计、制造和操作各种各样的机械系统。
无论是汽车、航空器还是工业设备，机械系统的控制优化都是一个不可忽视的重要环节。
本文将探讨机械工程师在进行机械系统控制优化时需要考虑的一些关键因素。
首先，机械工程师需要深入了解被控制的机械系统的工作原理。
只有了解机械系统的结构、参数、工作方式等基本知识，才能准确把握系统的特点和需求。
例如，对于一个液压系统，机械工程师需要掌握液压元件的工作原理、液压油的性能以及液压系统的传动机构等。
只有掌握了这些基本知识，机械工程师才能对机械系统进行准确的控制优化。
其次，机械工程师需要分析机械系统的控制需求。
不同的机械系统在不同的工作场景下需要具备不同的控制特性。
例如，一个用于工业生产的机器人系统需要具备高精度、高速度、稳定性等特点，而一个用于家庭娱乐的机器人系统则需要更多的互动性和可编程性。
机械工程师需要了解机械系统在实际应用中的具体控制需求，才能根据需求进行相应的控制优化。
接下来，机械工程师需要选择合适的控制策略和方法。
控制策略包括开环控制和闭环控制两种基本方式。
开环控制是指根据系统模型和预先设定的控制方式，对机械系统进行控制。
闭环控制则是根据系统的反馈信息实时调整控制器的输出，以实现对机械系统的精确控制。
机械工程师需要根据机械系统的特性和控制需求，选择合适的控制策略，并结合现代控制理论和方法进行具体实施。
此外，机械工程师在进行机械系统的控制优化时还需要考虑系统的稳定性和可靠性。
机械系统在长时间运行过程中，可能会受到外界干扰和内部因素的影响，导致系统的性能发生变化甚至失控。
因此，机械工程师需要通过合理的控制参数设计和控制算法选择，保证系统的稳定性和可靠性。
最后，机械工程师需要进行系统的实验验证和性能评估。
在控制优化过程中，机械工程师往往需要设计并制作实验样机，通过实验验证和性能评估来验证控制策略和方法的有效性。
机械工程控制基础实验报告一、实验目的机械工程控制基础实验是机械工程专业的重要实践环节，通过实验可以加深对机械工程控制理论的理解，掌握控制系统的基本分析和设计方法。
本次实验的主要目的包括：1、熟悉典型控制系统的组成和工作原理。
2、掌握控制系统的数学模型建立方法。
3、学会使用实验设备对控制系统进行性能测试和分析。
4、培养动手能力和解决实际问题的能力。
二、实验设备本次实验所使用的设备主要包括：1、控制实验台：包括控制器、执行机构、传感器等组件，可搭建多种控制系统。
2、计算机：用于数据采集、处理和分析。
3、示波器：用于观测系统的输入输出信号。
三、实验原理1、控制系统的组成一个典型的控制系统通常由控制器、执行机构、被控对象和传感器组成。
控制器根据给定的输入信号和反馈信号，产生控制信号来驱动执行机构，从而改变被控对象的输出。
传感器则用于测量被控对象的输出，并将其反馈给控制器，形成闭环控制。
2、数学模型控制系统的数学模型是描述系统输入输出关系的数学表达式。
常见的数学模型有传递函数、状态空间方程等。
在实验中，我们通常通过对系统的物理原理进行分析，建立其数学模型。

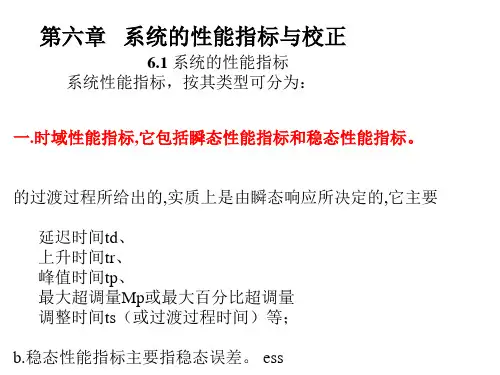

3、系统性能指标控制系统的性能指标包括稳定性、准确性和快速性。
稳定性是指系统在受到扰动后能够恢复到平衡状态的能力；准确性是指系统输出与给定输入之间的偏差；快速性是指系统从初始状态到稳定状态的过渡过程时间。
四、实验内容1、一阶系统的时域响应搭建一阶系统的实验电路，输入阶跃信号，使用示波器观测系统的输出响应。
通过改变系统的参数，如时间常数，观察其对系统响应的影响。
记录不同参数下的响应曲线，并计算系统的上升时间、峰值时间和调整时间等性能指标。
2、二阶系统的时域响应搭建二阶系统的实验电路，输入阶跃信号，观测系统的输出响应。
改变系统的阻尼比和自然频率，研究其对系统响应的影响。
分析不同阻尼比下系统的超调量、振荡次数和调整时间等性能指标。
3、系统的频率特性测试使用扫频法测试系统的频率特性，绘制波特图和奈奎斯特图。
