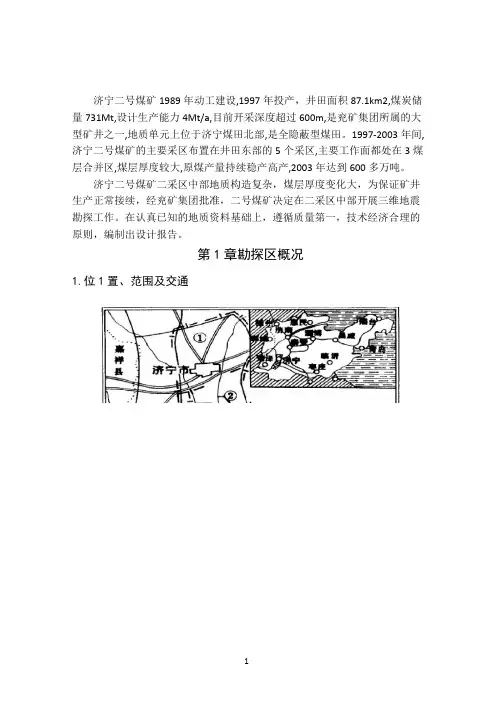

济宁二号煤矿1989年动工建设,1997年投产，井田面积87.1km2,煤炭储量731Mt,设计生产能力4Mt/a,目前开采深度超过600m,是兖矿集团所属的大型矿井之一,地质单元上位于济宁煤田北部,是全隐蔽型煤田。
1997-2003年间,济宁二号煤矿的主要采区布置在井田东部的5个采区,主要工作面都处在3煤层合并区,煤层厚度较大,原煤产量持续稳产高产,2003年达到600多万吨。
济宁二号煤矿二采区中部地质构造复杂，煤层厚度变化大，为保证矿井生产正常接续，经兖矿集团批准，二号煤矿决定在二采区中部开展三维地震勘探工作。
在认真已知的地质资料基础上，遵循质量第一，技术经济合理的原则，编制出设计报告。
第1章勘探区概况1.位1置、范围及交通济宁二号煤矿位于济宁市东南地理位置为东经°4〜°'，北纬。
/〜5'，见图°本次三维地震勘探区位于二采区中部，其范围：东起北翼运输回风大巷，西 至八里铺断层，南起23下04面轨道顺槽（原回风上山），北至前十里营村南侧，东西长.南北宽.面积约。
区内交通方便，铁路、公路和水路运输都很发达。
1.2地质任务矿方确定的三维地震勘探任务如下：1查明区内落差大于的断层落差〜的断点给予解释；2、查明幅度大于5宽的褶曲；3、落差大于5宽的断层平面位置摆动不大于15；宽4、控制煤层底板深度误差小于1％；5、查明3上、3下煤层赋存状况,煤厚误差小于北.；5宽6、查明八里铺断层的结构、产状、位置；7、查明3煤层宏观结构及3上、3下煤层分叉、合并范围；8、解释16上煤层的构造及煤层底板变化情况；9、控制第四系底界，深度误差小于1％，尽量解释侏罗系底界。
①第一勘探区②第二井田⑨第三井田④第四勘探区图1交通位置图1.1以往的地质工作济宁二号煤矿自199年8以来采用三维地震勘探技术，在14个区域开展了三维地震勘探工作，总面积超过itf。
采用了多种三维地震观测系统，用多种手段处理资料，消除了地面建筑物多，浅层及深层地质条件复杂等影响，取得了较好的处理效果。

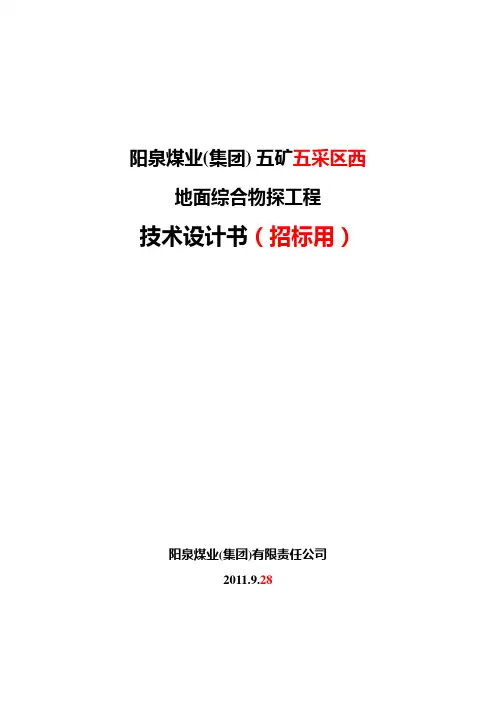

阳泉煤业(集团)五矿五采区西地面综合物探工程技术设计书（招标用）阳泉煤业(集团)有限责任公司2011.9.28目录三维地震部分1 概况 (1)1.1 勘探范围 (1)1.2 地质任务 (1)1.3 交通及自然地理条件 (1)1.4 以往地质勘探工作 (3)2 地质概况及地震地质条件 (4)2.1 地质概况 (4)2.2 地震地质条件 (13)3 资料采集 (15)3.1 资料采集技术难点分析及对策 (15)3.2 观测系统和采集参数 (15)3.3 试验与表层调查 (19)3.4 测量工作 (20)3.5 野外施工技术措施 (20)3.6 质量指标 (21)3.7 工程量 (21)4 资料处理与解释 (24)4.1 资料处理 (24)4.2 资料解释 (26)4.3 提交成果 (28)4.4 提交报告时间 (28)附图1、一矿地面三维地震勘探工程布置图三维地震部分1 概况1.1 勘探范围三维地震勘探范围总面积2.74km2。
坐标范围见表1-1。
三维地震勘探范围拐点坐标表1-11.2 地质任务1、圈定勘探区内的物探异常区，并对异常区做出定性解释。
2、查明勘探区内长轴直径大于20米的陷落柱，平面误差不大于15米。
3、查明、控制勘探区内3#、8#、15#煤层埋深及起伏形态，编制出基本等高距为2米的煤层底板等高线图，标高相对误差不大于1.5%。
4、查明勘探区内落差大于5米的断层，解释出落差大于3米的断点，查明断层在3#、8#、15#煤层中的性质、落差、延伸方向和范围。
要求断层平面摆动误差不大于15米。
5、查明勘探区内3#、8#、15#煤层中褶幅大于5米的挠曲；基本查明煤层倾角大于15度的区段，其平面控制误差不大于15米。
6、圈定奥灰顶界面起伏形态，编制顶面等高距为5米的高程等值线图。
7、查明勘探区内3#煤层的厚度变化，圈定3#煤层薄煤区。
8、3＃、15＃煤层是本次三维地震需控制的主要煤层，8＃煤层为本次勘探控制的次要煤层。

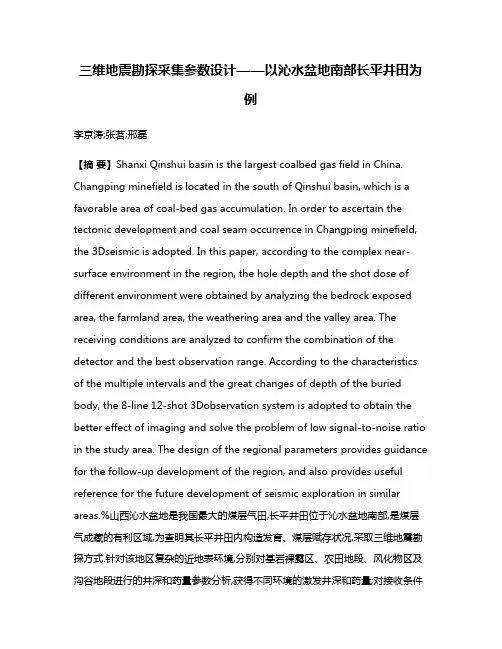

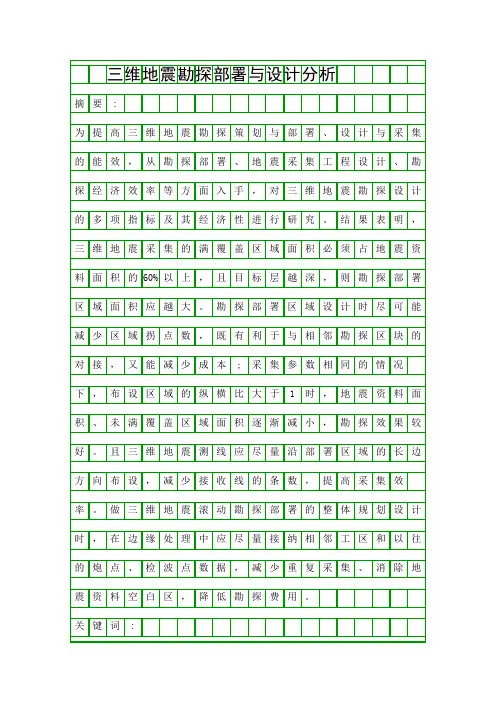

三维地震勘探采集参数设计——以沁水盆地南部长平井田为例李京涛;张茗;邢磊【摘要】Shanxi Qinshui basin is the largest coalbed gas field in China. Changping minefield is located in the south of Qinshui basin, which is a favorable area of coal-bed gas accumulation. In order to ascertain the tectonic development and coal seam occurrence in Changping minefield, the 3Dseismic is adopted. In this paper, according to the complex near-surface environment in the region, the hole depth and the shot dose of different environment were obtained by analyzing the bedrock exposed area, the farmland area, the weathering area and the valley area. The receiving conditions are analyzed to confirm the combination of the detector and the best observation range. According to the characteristics of the multiple intervals and the great changes of depth of the buried body, the 8-line 12-shot 3Dobservation system is adopted to obtain the better effect of imaging and solve the problem of low signal-to-noise ratio in the study area. The design of the regional parameters provides guidance for the follow-up development of the region, and also provides useful reference for the future development of seismic exploration in similar areas.%山西沁水盆地是我国最大的煤层气田,长平井田位于沁水盆地南部,是煤层气成藏的有利区域,为查明其长平井田内构造发育、煤层赋存状况,采取三维地震勘探方式.针对该地区复杂的近地表环境,分别对基岩裸露区、农田地段、风化物区及沟谷地段进行的井深和药量参数分析,获得不同环境的激发井深和药量;对接收条件进行分析,确定检波器组合接收方式及最佳观测范围.根据本区域目的层段多、埋藏深度变化大等特点,采用8线12炮制束状三维观测系统,以获得较好的成像效果,解决研究区域信噪比低的问题,为该区域后续开发提供指导,也为今后同类地区地震勘探工作的开展提供有益借鉴.【期刊名称】《工程地球物理学报》【年(卷),期】2018(015)002【总页数】9页(P227-235)【关键词】三维地震勘探;采集参数;观测系统;长平井田【作者】李京涛;张茗;邢磊【作者单位】中国海洋大学海洋地球科学学院海底科学与探测技术教育部重点实验室,山东青岛 266100;中国海洋大学海洋地球科学学院海底科学与探测技术教育部重点实验室,山东青岛 266100;中国海洋大学海洋地球科学学院海底科学与探测技术教育部重点实验室,山东青岛 266100【正文语种】中文【中图分类】P631.41 引言我国煤层气资源丰富，沁水盆地作为我国最大的煤层气田[1]，位于华北板块吕梁—太行断块上，是一个最大的次级构造单元。
地表建筑物下的三维地震勘探方法及效果
随着现代科技的不断进步，地球资源的勘探和开发越来越重要。
其中，地震勘探技术是探查地下结构、地下油气资源的重要手段之一。
传统的地震勘探方法是在地面上潜在地震源产生震动波，然后测量波在地下介质中传播的传播速度和振幅。
但是，在某些地方如城市、高山、森林和农田中，受限于地形地貌和建筑物，传统的地震勘探方法不能充分发挥作用，因此需要采用三维地震勘探方法。
三维地震勘探技术可以在地表建筑物下进行，通过找到适当的埋深和角度，让信号能够穿过地下建筑并传导到地层下方。
三维地震勘探方法是在地表附近埋设多个地震触发器，形成一个类似于网格状的信号发射数组，连续产生震动波进入地下，最后通过不能穿透的障碍物反弹回来，被地表上的接收器捕捉并进行记录，数据会保存到计算机中，并通过软件进行处理，生成地震图像。
这种方法可以在检测一组坐标的同时，获取包括建筑物在内的更多地下结构的详细信息。
三维地震勘探方法在建设期间尤其有用。
在建筑物、桥梁和其他地面结构的上下铺设许多地下管道和电缆网的情况下，使用该项技术，工程师们可以了解建筑物下方的地层情况和沉降情况，同时了解潜在地震风险、水文地质状况、土壤稳定性等信息。
三维地震勘探技术可以帮助工程师们评估工程安全风险，提前预测地面沉降、地洞和结构裂缝的形成情况，以确保建筑物的稳定性和可靠性。
总之，三维地震勘探是一种安全、精确、有效的勘探技术，在
建筑物下的应用越来越广泛。
它可以提供更准确的地下结构图像，为建筑和城市基础设施建设提供决策支持。
随着科技不断进步和更新，相信三维地震勘探技术的应用范围将越来越广泛。

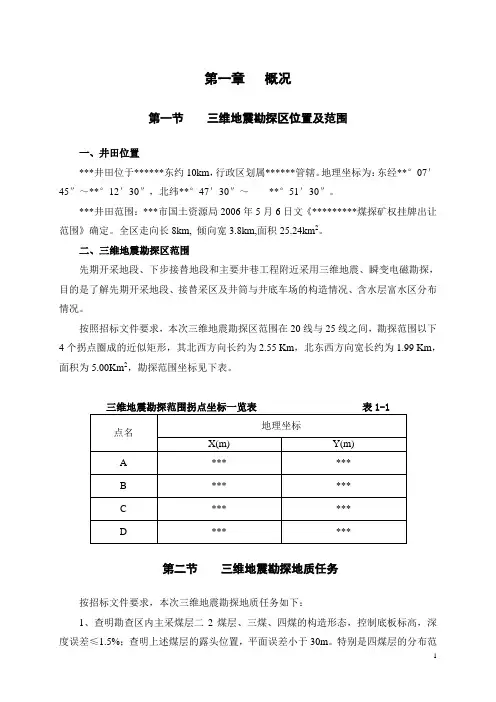

第一章概况第一节三维地震勘探区位置及范围一、井田位置***井田位于******东约10km，行政区划属******管辖。
地理坐标为：东经**°07′45″～**°12′30″，北纬**°47′30″～**°51′30″。
***井田范围：***市国土资源局2006年5月6日文《*********煤探矿权挂牌出让范围》确定。
全区走向长8km, 倾向宽3.8km,面积25.24km2。
二、三维地震勘探区范围先期开采地段、下步接替地段和主要井巷工程附近采用三维地震、瞬变电磁勘探，目的是了解先期开采地段、接替采区及井筒与井底车场的构造情况、含水层富水区分布情况。
按照招标文件要求，本次三维地震勘探区范围在20线与25线之间，勘探范围以下4个拐点圈成的近似矩形，其北西方向长约为2.55 Km，北东西方向宽长约为1.99 Km，面积为5.00Km2，勘探范围坐标见下表。
三维地震勘探范围拐点坐标一览表表1-1第二节三维地震勘探地质任务按招标文件要求，本次三维地震勘探地质任务如下：1、查明勘查区内主采煤层二2煤层、三煤、四煤的构造形态，控制底板标高，深度误差≤1.5%；查明上述煤层的露头位置，平面误差小于30m。
特别是四煤层的分布范围。
2、查明区内二1、二2煤、三煤、四煤层中落差5m以上断层，其平面误差小于30m，并对落差小于5m断层进行解释；3、查明区内新生界地层的厚度及底部起伏形态。
4、控制区内直径大于30m的陷落柱，并解释其它地质异常现象。
5、了解煤层中火成岩侵入情况。
第三节位置与交通***井田位于******东约10km，西北距***市约25km，东北距汝南县约25km。
区内交通以公路运输为主，有到***的简易公路，**高速公路、**铁路、**国道在本区以西约5km、12km由南向北通过，交通甚为方便(见交通位置图)。
图1-1 交通位置图第四节以往地质工作程度1958～1960年，原***煤田地质局物探队和***队对***煤田（包括***矿区和***矿区）进行了大量的普查工作,完成实物工作量：电法勘探物理点623个，地震测线107.2km，物理点758个，施工钻孔42个，总进尺18369.65m。
第五章三维地震勘探及垂直地震剖面法（9学时）三维地震技术的兴起是在70年代末，正值世界范围内出现石油供应紧张的尖锐矛盾时期，当时由于二维地震方法的局限性，即使仅复加密测浅、增加覆盖次数，也难于查明较复杂的油气田地地质问题。
因此，钻探成功率很低，或本人幅度上升。
在这种形势下，已经从试验阶段发展到理论与实践都较成熟的三维地震技术得到了迅速发展。
与此同时，适应于三维地震勘探的技术设备——多道数字仪和大型数字处理计算机的发展，也为三维地震技术的发展创造了必要条件。
从此以后，地震勘探技术进入了一个全新的水平。
由于三维地震具有高密度，三维空间成像归位以及多种灵活的显示方式寻优点。
因此，外已卓有成效地用于查明各种复杂地质结构和陷蔽油气芷。
地震勘探的目的是通过地震观测获取反映地下界面真实位置和地下岩性、物性等地质信息。
然而，二维地震观测只能获取反映（x,t）平面内的地质信息。
即使在实际生产中，二维观测有时也在地表按面积布置测线，但每一条测线都是按二维采集数据并按二维偏移处理。
由于二维偏移是沿着测线的视倾角方向进行的，偏移结果不完全，也不准确，尤其对于地下复杂的地质构造进行二维地震勘探。
二维归位处理就不能反映地下界面的真实产状。
三维地震采集的数据是一个三维数据体（x,yct,A），三维偏移是□□进行的，各点都是按照它们真倾角方向偏移。
因此可以回到它们各自的□□位置上去三维偏移的结果与真深度是一致的。
在国外，自1974年W.S.FRENCH用三维模型实验有为地证明了“只有□□”观点和方法研究地下三维问题，才能得出对于地质结构的全面正确认识，这一著名的模型试验结果引起了地震界同行们的广泛重视，从而开始三维地震技术的理论到实践的不断探索历程。
此后，美国地球物理服务公司（GSI）、西方地球物理服务公司、西德普拉克拉塞兹其斯（Prakla-seismos）地球物理公司、普劳塞路（Proussag）石油天然气公司等为解决复杂地震地质条件下的构造问题，首先开展了三维地震工作，采用这种技术公司还有埃克森、阿莫科、壳牌、德士古和黑西哥国家石油公司等，经过近十年的努力，大量的实例证明，三维地震在解决复杂地质问题以及在油气回开发的作用，无一便外地都收到了二维地震无法比拟的地质效果和经济效益。

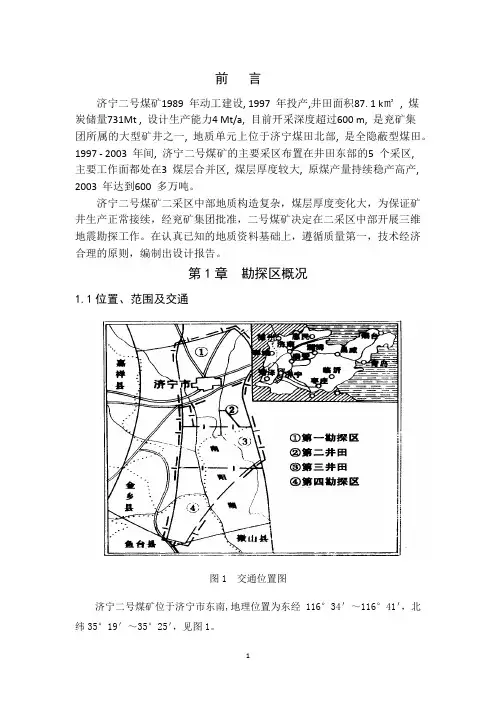

前言济宁二号煤矿1989 年动工建设, 1997 年投产,井田面积87. 1 k㎡, 煤炭储量731Mt , 设计生产能力4 Mt/a, 目前开采深度超过600 m, 是兖矿集团所属的大型矿井之一, 地质单元上位于济宁煤田北部, 是全隐蔽型煤田。
1997 - 2003 年间, 济宁二号煤矿的主要采区布置在井田东部的5 个采区,主要工作面都处在3 煤层合并区, 煤层厚度较大, 原煤产量持续稳产高产, 2003 年达到600 多万吨。
济宁二号煤矿二采区中部地质构造复杂，煤层厚度变化大，为保证矿井生产正常接续，经兖矿集团批准，二号煤矿决定在二采区中部开展三维地震勘探工作。
在认真已知的地质资料基础上，遵循质量第一，技术经济合理的原则，编制出设计报告。
第1章勘探区概况1.1位置、范围及交通图1 交通位置图济宁二号煤矿位于济宁市东南,地理位置为东经116°34＇～116°41＇，北纬35°19＇～35°25＇，见图1。
本次三维地震勘探区位于二采区中部，其范围：东起北翼运输回风大巷，西至八里铺断层，南起23下04面轨道顺槽（原回风上山），北至前十里营村南侧，东西长1974.30m，南北宽719.68m，面积约1.42km2。
区内交通方便，铁路、公路和水路运输都很发达。
1.2 地质任务矿方确定的三维地震勘探任务如下：1、查明区内落差大于5m的断层,落差3～5m的断点给予解释；2、查明幅度大于5m的褶曲；3、落差大于5m的断层平面位置摆动不大于15m；4、控制煤层底板深度误差小于1％；5、查明3上、3下煤层赋存状况,煤厚误差小于0.5m；6、查明八里铺断层的结构、产状、位置；7、查明3煤层宏观结构及3上、3下煤层分叉、合并范围；8、解释16上煤层的构造及煤层底板变化情况；9、控制第四系底界，深度误差小于1％，尽量解释侏罗系底界。
1.1以往的地质工作济宁二号煤矿自1998年以来采用三维地震勘探技术，在14个区域开展了三维地震勘探工作，总面积超过50 k㎡。
摘要本文是介绍在山西省屯留县郭庄煤矿进行三维地震勘探的工程设计。
本次三维地震勘探的目的是了解和掌握郭庄煤矿矿区的地质构造、煤层的赋存形态和断层、褶曲、陷落柱发育特征，查明工作区内3#煤层的底板起伏形态、采空区范围、无煤区和煤层冲刷变薄区。
本次野外三维数据采集的基本观测系统为8线8炮制束状规则观测系统。
通过三维地震勘探获得工区地表面以下的信息数字化成果，为矿区后继生产、优化矿井采掘设计方案、提高生产效率提供详实的基础地质资料。
关键字：三维地震勘探; 工程设计; 断层; 褶曲; 陷落柱; 观测系统SummaryThis Abstract introduces the engineering design that the three-dimensional earthquake explored will be carried on in the colliery of the Guo 's of Tunliu county of Shanxi. The three-dimensional purpose that earthquake explore to understand and know Guo village geological structure , to is it deposit shape , fault and pleat song , subside the development characteristic of the post to compose coal seam , colliery of mining area, find out the undulating shape of baseplate of coal seam No. 3 in the workspace , quarry the empty district range , there are no coal district and coal seam to erode and turn into the thin district. Field this three-dimensional basic observation system that data gather concoct for 8 Line 8 bunches of form rule observe the system. Explore person who obtain work area surface following information digitized achievement through three-dimensional earthquake, is it produce , optimize mine not to excavatefoundation geological materials to carry on.Keyword：The three- dimensional seismic survey l; Engineering design ; Fault; Pleat song ; Subside the post; Observe the system(完整word版)三维地震勘探目录1. 前言 (1)1.1目的与任务 (1)1.1.1 项目来源 (1)1.1.2 任务 (1)1.1.3 工作时间 (1)1.1.4 项目要求及依据 (2)1.2工作区范围、交通位置及自然地理环境 (2)1.2.1 工作区范围和交通位置 (2)1.2.2 自然地理 (3)1.2.3 气候状况和经济状况 (3)2. 地质概况及地球物理特征 (4)2.1工作区地质及物化研究程度 (4)2.1.1 以往工作程度成果 (4)2.1.2 野外踏勘成果 (4)2.2区域地质概况 (4)2.2.1 工作区地层特征 (4)2.2.2 工作区构造特征 (5)2.2.3 工作区煤层特征 (6)2.2.4 勘探区煤质特征 (6)2.3区域地球物理特征 (7)2.3.1 表层地震地质条件 (7)2.3.2 浅层地震地质条件 (7)2.3.3 深部地震地质条件 (7)3. 野外工作方法及技术要求 (8)3.1工作方法 (8)3.1.1 三维地震试验工作 (8)3.1.2 低速带调查工作 (8)3.1.3 三维地震勘探观测系统参数的选定 (9)3.1.4 三维线束的布置 (10)3.2测地工作 (10)3.2.1 测量作业采用系统 (10)3.2.2 测量仪器及测量方法 (11)3.3.1 野外数据采集要求 (12)3.3.2 测量要求 (12)3.3.3 质量目标 (12)4 资料整理及报告编写 (14)4.1主要数据处理方法与技术 (14)4.1.1 预处理 (14)4.1.2 初至波折射静校正 (14)4.1.3 反褶积 (15)4.1.4 速度分析 (15)4.1.5 DMO迭加及迭后一步法偏移 (15)4.2资料解释 (15)4.2.1 解释流程 (15)4.2.2 解释的主要资料及要求 (16)4.2.3 速度标定与时深转换 (17)4.4图件编制方法 (17)4.5报告编写 (18)4.5.1 报告的要求 (18)4.5.2 报告的内容 (18)5. 人员编制和管理 (19)5.1项目组人员编制及分工 (19)5.1.1 项目经理及其岗位职责 (19)5.1.2 项目技术负责及其岗位职责 (19)5.1.3 炮班班长及其岗位职责 (19)5.1.4 爆破员及其岗位职责 (20)5.1.5 爆破品保管及其职责 (20)5.2.1 组织措施 (20)5.2.2 质量保证 (21)5.2.3 安全生产管理措施 (21)5.3HSE管理 (22)5,3,1 内容、标准及组织 (22)5.3.2 野外作业 (23)5.3.3 营地管理 (24)5.3.4 施工搬迁 (25)7.实物工作量 (28)7.1主要实物工作量 (28)7.1.1 野外数据采集工作量 (28)7.1.2 成孔工作量 (30)7.2仪器设备 (30)8. 经费预算 (31)8.1经费预算依据及方法 (31)8.2工作费用 (31)致谢 (32)参考文献 (34)附图 (35)1. 前言1.1 目的与任务1.1.1 项目来源本次三维地震勘探项目的甲方是山西省屯留县郭庄煤矿，该煤矿是屯留县县办国营煤矿，为了进一步了解和掌握郭庄煤矿煤层的赋存形态和断层、陷落柱发育特征，郭庄煤矿委托山西省第六地质工程勘察院（乙方）进行三维地震勘探，为优化矿井采掘设计方案，提高生产效率提供详实的基础地质资料。
《矿井三维地震勘探计划》Hey小伙伴们，今天咱们要聊的，可不是一般的地下探险，而是关乎能源开采安全与技术革新的大事儿——《矿井三维地震勘探计划》！ 这可不是什么科幻电影里的情节，而是实实在在发生在咱们身边的科技壮举！一、 透视地下的“千里眼”——三维地震勘探初印象想象一下，如果矿井地下的一切都能像X光透视那样清晰可见，那将是多么震撼的画面！而三维地震勘探技术，正是这样一位“透视大师”。
它通过在地表或井下布置一系列传感器，利用人工激发的地震波（别担心，这可比自然地震温和多了）来探测地下岩石的构造和性质。
这些地震波在遇到不同密度的岩层时会发生反射和折射，就像给地球做了一次全方位的“B超”，让地下的秘密无所遁形！这项技术的诞生，标志着矿井勘探进入了一个全新的三维立体时代，大大提高了矿产资源的勘探精度和效率，同时也为矿井安全生产提供了强有力的技术支撑。
二、 精准定位，安全先行——三维地震勘探的三大亮点亮点一：精准度高。
传统的二维勘探就像看平面图，而三维勘探则是立体呈现，能够准确描绘出地下构造的三维形态，让地质情况一目了然。
亮点二：风险降低。
通过精确探测地下断层、裂隙等潜在危险区域，可以有效避免开采过程中的地质灾害，保障矿工的生命安全。
亮点三：资源优化。
三维勘探还能帮助工程师们更科学地规划开采路径，最大化利用矿产资源，减少浪费，实现可持续发展。
三、 未来已来，挑战与机遇并存随着《矿井三维地震勘探计划》的深入实施，我们不难发现，这项技术正逐步改变着矿业行业的面貌。
但与此同时，它也面临着诸多挑战。
比如，如何进一步提高勘探数据的处理速度和准确性？如何在复杂地质条件下依然保持勘探效果？这些都是科研人员需要不断探索和解决的问题。
不过，正是这些挑战，催生了矿业科技的不断进步和创新。
我们有理由相信，在未来的日子里，三维地震勘探技术将会更加成熟和完善，为我国的能源安全和经济发展贡献更大的力量。
最后，我想说，科技的力量是无穷的，它不仅能让我们看到更远的风景，还能让我们到这里深入地啦心！，你对探索矿井未知三维的世界地震。
《矿井三维地震勘探计划》嘿，各位探索爱好者们，今天咱们要聊的可是个既神秘又高科技的话题——《矿井三维地震勘探计划》！这可不是一般的“挖地三尺”，而是运用尖端科技，对地球深处进行的一场前所未有的“透视”行动！一、揭秘：矿井勘探的“超级大脑”想象一下，在漆黑的矿井之下，隐藏着无数未知的矿藏和地质构造，如何精准地找到它们？这就得靠我们的“超级大脑”——三维地震勘探技术了！这项技术通过在地表或矿井内布置大量检波器，像给地球戴上了一副“听诊器”，能够捕捉到地下岩层因微小震动而产生的声波变化。
这些声波就像地球的“心跳”，通过分析它们，科学家们就能绘制出地下的三维地质图，就像给地球内部拍了个“CT”一样清晰！二、热议：科技改变矿业未来说到这，不少小伙伴可能要问了，这技术到底牛在哪儿？别急，咱们来聊聊它的几大亮点！1. 高精度定位：传统勘探方法往往只能大致判断矿藏位置，而三维地震勘探则能实现厘米级的精度，让矿藏无处遁形！2. 安全环保：相比传统的钻探方式，地震勘探无需打钻，减少了对地层的破坏，更加绿色环保。
同时，它还能有效避免矿井事故，保障矿工安全。
3. 高效节能：通过数据分析，可以迅速锁定有价值的矿藏区域，减少无效开采，提高资源利用率，真正做到“精准打击”。
这一系列的优点，让矿井三维地震勘探计划成为了矿业界的“新宠”，也引发了广泛的讨论。
有人赞叹这是科技进步的又一里程碑，也有人担忧它可能带来的未知风险。
不过，正如所有新技术一样，关键在于我们如何正确使用它，让它成为推动社会进步的力量。
三、展望：未来矿业的无限可能随着矿井三维地震勘探技术的不断成熟和应用，我们可以预见，未来的矿业将更加智能化、绿色化。
不仅能够有效提升矿产资源的开采效率，还能促进矿业与环境保护的和谐共生。
同时，这一技术还可能为地震预测、地质灾害防治等领域带来新的突破，为人类社会的可持续发展贡献力量。
当然，这一切都离不开科研人员的辛勤付出和不断创新。
《矿井三维地震勘探计划》Hey小伙伴们，今天咱们要聊的可是个硬核话题——矿井三维地震勘探计划！ 这可不是一般的挖矿小打小闹，而是科技与安全的完美碰撞，让咱们一起走进这神秘而又充满智慧的地下世界吧！✨一、 技术革新，矿井勘探新篇章！想象一下，在漆黑一片、错综复杂的矿井深处，如何精准定位矿藏，同时确保矿工们的生命安全？传统方法或许已经力不从心，但三维地震勘探计划的横空出世，就像给矿井探测装上了一双“透视眼”！这项技术利用地震波在不同介质中传播速度的差异，通过在地表或井下布置检波器阵列，接收并分析反射回来的地震波信号，从而构建出矿井内部的三维地质结构模型。
这简直就是给矿井做了一次全方位的“CT扫描”啊！不仅提高了矿产资源的勘探精度，还大大降低了开采过程中的安全风险。
二、 内外视角，透视矿井未来！从内部视角看，矿井三维地震勘探计划为矿工们提供了一张详尽的“地下地图”，让他们能够更加科学、高效地规划开采路径，减少盲目开采带来的资源浪费和安全隐患。
而对于矿井管理者来说，这意味着更高的生产效率、更低的成本，以及更可持续的发展道路。
从外部视角来看，这一技术的推广和应用，无疑将推动整个矿业行业的转型升级。
它不仅仅是一项技术革新，更是一种理念的转变——从粗放式开采向精细化、智能化开采的转变。
这不仅有助于提升我国在全球矿业领域的竞争力，更是对环境保护和可持续发展的有力践行。
三、 思考与实践，共筑安全防线！当然啦，任何技术的推广和应用都不是一帆风顺的。
矿井三维地震勘探计划也不例外。
它需要我们不断思考如何更好地优化算法、提高数据解析能力，以及如何在实际操作中避免可能的误差和干扰。
但正是这些挑战，激发了科研人员和技术工人的创新热情。
他们不断摸索、实践，用智慧和汗水为矿井安全筑起了一道坚实的防线。
同时，这一计划的成功实施，也为其他行业提供了宝贵的经验和启示——在追求高效、智能的同时，永远不要忘记安全这个永恒的主题。
总之呢，矿井三维地震勘探计划就像是矿业领域的一颗璀璨新星，正引领着我们走向一个更加安全、高效、可持续的未来。
《矿井三维地震勘探计划》Hey小伙伴们，今天咱们要聊的，可不仅仅是挖矿那么简单，而是一场关于矿井深处的科技革命——三维地震勘探计划！ 想象一下，在幽暗深邃的矿井之下，有这样一双“透视眼”，能够精准描绘出地层结构的每一处细节，是不是觉得既神奇又刺激呢？一、矿井勘探新纪元：三维地震勘探登场！传统矿井勘探，大多依靠地质学家的经验和有限的钻孔数据，就像是盲人摸象，难以全面掌握地下情况。
但如今，三维地震勘探技术的出现，彻底改变了这一局面！它利用地震波在不同介质中传播速度的差异，通过在地表或井下布置震源和接收器，收集并分析反射回来的地震信号，从而构建出地下三维地质模型。
这就像给地球做了一个全面的“CT扫描”，让地下宝藏无处遁形！二、技术亮点：精准、高效、安全！1. 精准度高：三维地震勘探能够精确识别煤层、岩层、断层以及潜在的水文地质条件，为矿井设计和开采提供科学依据，减少误判风险。
2. 高效快捷：相比传统勘探方法，三维地震勘探大大缩短了勘探周期，提高了工作效率。
在竞争激烈的矿业市场中，时间就是金钱，效率就是生命！3. 安全可靠：通过提前探测地下隐患，如断层、含水层等，可以有效预防矿井突水、冒顶等安全事故，保障矿工生命安全。
毕竟，人是最宝贵的资源，安全第一！三、挑战与展望：科技引领未来矿业！当然，任何新技术的推广都不是一帆风顺的。
三维地震勘探也面临着数据处理复杂、成本相对较高、对技术人员要求高等挑战。
但正如那句老话所说：“工欲善其事，必先利其器。
”随着技术的不断进步和成本的逐步降低，三维地震勘探必将在未来矿业发展中扮演越来越重要的角色。
更重要的是，这一技术的应用不仅仅局限于煤炭、金属矿产等传统领域，还有望拓展到地热能源开发、地下水资源管理等新兴领域，为人类的可持续发展贡献力量。
小伙伴们，看到这里，你们是不是也对这项技术充满了期待呢？让我们一起为科技点赞，为矿业的未来加油！最后，别忘了留言分享你的看法哦！你觉得三维地震勘探技术还能在哪些领域大放异彩？或者，你对矿业行业的未来发展有什么奇思妙想？快来评论区畅所欲言，让我们一起碰撞出更多智慧的火花吧！矿井三维地震勘探矿业科技革命地下宝藏揭秘。
山西三元煤业股份有限公司三维地震勘探设计二0一0年十二月目录第一章勘探区概况 (1)第一节勘探区范围及交通 (1)第二节地质任务 (1)第二章地质概况及地震地质条件 (2)第一节地质概况 (2)第二节地震地质条件 (2)第三章野外工作方法 (3)第一节低速带调查 (3)第二节试验工作 (3)第三节观测系统及采集参数 (4)第四节设计工作量 (7)第五节施工技术措施 (8)第四章资料处理 (10)第五章资料解释 (12)第六章质量目标及质量保证措施 (13)第七章三维地震勘探效果预测及成果 (16)第一章勘探区概况第一节勘探区范围及交通第二节地质任务第二章地质概况及地震地质条件第一节地质概况一、地层二、煤层三、构造第二节地震地质条件一、地表条件二、浅层条件三、深层条件第三章野外工作方法第一节低速带调查通过收集测区水井、机井水位等资料初步估算测区潜水位情况，并辅以小折射法或微测井进行低降速带调查，为资料处理提供依据。
本区设计低速带调查物理点8个，施工过程中可根据实际情况适当增加工作量。
第二节试验工作为了保证地震勘探原始资料的质量，必须进行系统详细的试验工作。
一、试验点选取3个试验点，全区均匀布设，主要试验激发、接收效果。
二、激发因素试验主要试验不同激发井深、激发药量、不同组合个数激发效果。
三、接收因素试验采用主频为60Hz检波器接收，为了压制高频干扰，采用2串2并检波器串组合，组合形式：小基距面积组合，组内距0.5米影响检波器埋置的为第四系松散耕植土，加上风吹会引起检波器产生高频谐震，所以埋置检波器时必须挖坑并清除浮土，坑的深度取决于当地的耕作深度，并通过试验确定，坑深：30cm。
四、仪器参数仪器使用法国sercel公司新型多道遥测数字地震仪。
根据所勘探的目的层深度和精度要求，所选用仪器参数如下：采样间隔：1ms记录长度：1s，因煤层埋深位于300～400m之间，双程反射时间200～450ms，因此1s记录长度能满足要求。
记录频带：全频带接收。
第三节观测系统及采集参数一、观测系统类型根据本区地形特点、煤层埋深情况和地质任务要求，同时借鉴类似地区施工经验，本次采用规则的八线八炮束状观测系统，这种观测系统横向偏移距较小，施工效率高，同时保证了CDP道集内的地震道偏移距与方位角的均匀分布。
据勘探钻孔及煤矿开采揭露，井田内地质构造简单，地层总的走向为北西—南东向。
倾向南西，由于线束状观测系统对构造控制具有方向性，本次勘探考虑控制主要断裂构造（为NW走向）的需要，布设地震线束方向近似垂直地层走向，为N34°E。
二、三维观测系统参数1、叠加次数为了保证勘探效果，提高资料的信噪比，本次勘探采用24次覆盖观测。
2、CDP网格考虑空间采样定理及控制小构造的需要，采用5×10m的CDP网格。
3、最小炮检距最小炮检距选择取决于使浅层目的层反射波能尽量避开近激发点的声波、面波、不规则干扰波等的影响。
在能避开干扰波的情况下，要求最小炮检距应尽可能小，本次采用中间点激发，纵向最小炮检距为0m，横向最小炮检距为10m，则最小炮检距为10m。
4、最大炮检距和接收道数、接收道距最大炮检距的选择一方面要考虑所用仪器的道数和道距，另一方面考虑主要反射波的最佳观测窗口，既要保证反射波能量的稳定、动校正的拉伸畸变不至太大、又要考虑压制多次波及避开折射波干扰干涉等因素。
一般情况下，以最大炮检距与主要目的层深度相当为原则，测区内目的层（二1煤）最大埋深约为400m，最浅为300m。
本次采用中间点激发双边观测采集方式，每条接收线采用720道接收，本次勘探的CDP网格密度为5×10m，采用10m道距，故纵向最大偏移距为360m。
八线八炮制观测系统和CDP网格为5m×10m决定了接收线距为40m，所以横向最大偏移距为210m。
本次所用八线八炮观测系统如图3-1所示。
5、三维观测系统参数1) 观测系统类型：八线八炮束状观测系统2) 每束接收线条数及线距：每束接收线8条，线距40m3) 接收道数及道距：每炮总接收道数8⨯24=192道，道距10m4) 接收点网格：10m⨯40m5) 激发接收方式：中间点激发6) 炮点网格： 60m⨯20m7) CDP网格：5m⨯10m8) 纵向最大炮检距：360m9) 横向最大炮检距：210m10) 最大炮检距：416.8m11) 纵向最小炮检距：0m12) 横向最小炮检距：10m13) 最小炮检距：10m14) 叠加次数：24次（横向4次，纵向6次）15) 第一束获满覆盖横向宽度：90m16) 以后每滚动一束横向获满覆盖的宽度：160m17) 横向相邻两束线重复接收线条数：4条18) 纵向上每放一排炮向前滚动道数： 6道图3-1 八线八炮观测系统图图3-2 8线8炮制观测系统炮检距及方位角分布图根据试验结果及时对观测系统参数进行调整。
第一束线 第二束线第四节设计工作量一、三维地震勘探工区范围及面积确定三维地震勘探的地面施工范围比要求控制的范围向外扩展，扩大面积的大小与目的层埋深、地层倾角以及观测系统参数有关。
1、由目的层倾角引起地面施工范围扩大地震勘探水平叠加资料为地下目的层界面的法向观测数据。
为了控制勘探边界，满覆盖观测点必须向地层下倾方向移动，从而造成勘探范围的扩大。
目的层愈深，倾角愈大，扩大的范围就愈大（如图3-3和图3-4）。
设目的层埋深为H，地层倾角为ϕ，由地层倾角和目的层埋深引起的施工扩大宽度为L，则L=H⨯tgϕ。
本区地层倾角为5°-10°左右，目的层最浅约300m，地层倾角取10°，则L=53m，为了保险，不再内推。
目的层最深400m，则L=70.5m，外推80m。
2、为保证资料精度，必须在控制区达到满覆盖次数，因此地面施工范围要扩大，其扩大范围由观测系统所决定。
纵向上，本次采用中间点激发，每条线72道接收，10m道距，要使南、北控制边界达到6次覆盖，应分别外推3个激发点；横向上采用八线八炮观测系统，横向边缘（东、西边缘）不满覆盖宽度为45m，故东、西部激发线应分别外推45m。
综合上述两种因素，同时考虑到线束方向并非完全垂直地层走向，从控制边界考虑，北部炮点外推240m，南部炮点外推180m。
东、西部激发线均外推50m。
二、三维设计工作量本次设计共布置三维线束15束，共计物理点7762个，详见表3-1。
第五节 施工技术措施三维高分辨率地震勘探精度要求高，而原始资料采集质量的高低直接影响到地震勘探工作的成败。
因此，本次野外施工中，除严格执行《煤炭煤层气地震勘探规范》外，在现场数据采集中还重点采取了以下质量保证措施：D 1 φS 0、S 1、S 2分别为控制面积、考虑地层倾角影响扩大后的面积和考虑满覆盖影响扩大后的面积。
D 1、D 2分别为由地层倾斜和不满覆盖引起施工扩大的宽度。
图3-3 目的层埋深和倾斜引起施工范围扩大宽度计算示意图 图3-4 三维施工面积扩大示意图φ1、野外施工生产前对职工进行培训和实际操作训练，学习规范和勘探设计，掌握施工技术要点，树立质量意识。
2、施工前完成仪器的测试和年、月检以及检波器的测试等工作，保证仪器的正常运行。
每天施工前必须录制日检记录，日检不合格，不准投入生产。
3、测量成果严格保证精度，检波点和炮点位置准确定位，放点到位并实测高程。
测量成果每日及时送交技术项目组，经检查合格、无误后方可进行施工。
4、检波器按试验确定的方式安置，并做到插直、插紧、插准，检波器周围清除杂草，防止电缆随风晃动。
同一接收点的四个检波器必须放在同一水平面上。
5、放炮前录制环境噪音，对噪音大的道重新安置。
6、激发炮井井深由专人实测和记录。
如遇障碍物空炮或炮点移动，要做实测偏移距离并记录；空炮时采用邻近加密放炮加以弥补，以保证满叠加次数。
7、建立了现场资料处理工作站，对观测系统、各种试验资料、生产资料等及时输入、处理和输出，以指导野外生产。
8、项目组技术人员在每束线施工前几天进行踏勘，当遇到连片建筑，不能成孔时及时记录下来，针对不同情况采取不同的观测系统加以解决。
当遇到的建筑群比较宽，如村庄，接收线通过较容易，但炮线无法通过，采用接收线直接通过村庄，在村庄两边和横向加密炮点来增加障碍区段的叠加次数。
第四章资料处理地震数据处理质量关系到地震资料解释的精度，尤其是复杂地区，地震数据处理工作的优劣直接影响到整个勘探成果的质量。
三维地震数据处理是把整个地震数据作为一个整体来处理，任何一点或局部出现数据处理瑕疵都会影响到全区资料的品质，因此，三维数据处理中既要把握全区资料特点，又要慎重对待每个处理步骤及处理参数。
根据本次地质任务的要求及采集资料质量特点，确定了本次地震数据处理的目标如下：1、消除地形差异，提高分辨率：测区地形复杂，沟坎发育，因此数据处理重点为静校正和提高分辨率，保持和拓宽地震信号的有效带宽，以确保查明小断层、小褶曲及其它小构造。
2、坚持地表一致性处理和保持振幅处理：消除近地表因素的影响，保持地震信号的相对振幅和反映地层界面特性的动力学特征，以利于煤层厚度及岩性变化的研究。
3、坚持全三维处理思路：通过精细速度分析、三维剩余静校正、DMO 叠加与三维偏移处理，保证地震资料的成像质量、使得构造清晰，归位准确。
整个处理过程经历了试处理、处理流程和参数的确定以及批量处理等。
资料处理工作是在我公司计算中心进行的，处理系统为SUN-Ultra80处理工作站，处理软件为法国CGG公司开发的GEOVECTEUR PLUS及Green Mountain静校正处理软件。
资料处理流程如下：图2-2-1 资料处理流程第五章资料解释三维地震野外采集的原始资料经过全三维处理后获得三维地震数据体。
地震资料解释工作就是利用现代化的解释手段并结合地质资料对三维地震数据体内的地质信息进行提炼，并转换成地质信息的过程。
因此资料解释工作要求技术人员对井田地质构造规律有深刻的认识，并将解释经验与解释软件的智能功能相结合，对地震资料反复认识，不断的深入分析、研究。
本次解释工作是在SUN—Ultra80图形工作站进行的，利用美国斯伦贝谢公司GeoFrame4.3地震解释组合体软件（IESX）、可视化软件（GeoViz）以及地质绘图软件（CPS3）。
图6-1 资料解释流程图第六章质量目标及质量保证措施一、质量目标1、技术要求严格按照《煤炭煤层气地震勘探规范》和《煤炭资源勘探工程测量规程》的标准执行。
2、质量要求：根据本区地震地质条件，要求原始炮记录甲级率应不低于65%，丢炮率不高于7%；物理点合格率：全区合格率不低于99%，单条测线合格率不低于95%。
3、Ⅰ类地震剖面大于70%，消除Ⅲ类剖面；对比的主要目的层反射波交点时间闭合差应不大于三分之一视周期。
