场效应管的特性

场效应管特点
场效应管是一种常见的电子元器件，具有广泛的应用。

以下是场效应管的几个主要特点：
1. 输入阻抗高
场效应管的输入阻抗很高，这意味着它对信号的衰减很小。

在电路中，高输入阻抗可以提高电路的灵敏度和动态范围，有利于信号的传输和处理。

2. 噪声低
场效应管的噪声比较低，尤其是在低频和直流情况下。

低噪声有利于提高电路的信噪比，使得信号能够更清晰地传输。

3. 功耗低
场效应管的功耗较低，因此在许多应用中可以降低电源的功耗和热损耗。

低功耗也有利于提高设备的可靠性和寿命。

4. 频率特性好
场效应管的频率特性较好，适合用于高频电路和高速数字电路中。

在高频情况下，场效应管的响应速度很快，可以有效地放大或开关信号。

5. 兼容性高
场效应管与其他类型的电子元器件具有良好的兼容性。

例如，它可以与晶体管、集成电路等其他元器件配合使用，实现复杂的电路功能。

总之，场效应管具有高输入阻抗、低噪声、低功耗、好频率特性
和高兼容性等特点，因此在许多领域都有广泛的应用。

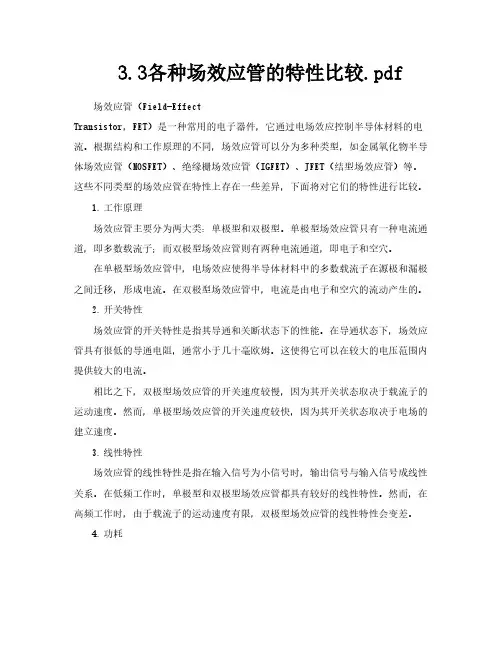

3.3各种场效应管的特性比较.pdf场效应管（Field-EffectTransistor，FET）是一种常用的电子器件，它通过电场效应控制半导体材料的电流。

根据结构和工作原理的不同，场效应管可以分为多种类型，如金属氧化物半导体场效应管（MOSFET）、绝缘栅场效应管（IGFET）、JFET（结型场效应管）等。

这些不同类型的场效应管在特性上存在一些差异，下面将对它们的特性进行比较。

1.工作原理场效应管主要分为两大类：单极型和双极型。

单极型场效应管只有一种电流通道，即多数载流子；而双极型场效应管则有两种电流通道，即电子和空穴。

在单极型场效应管中，电场效应使得半导体材料中的多数载流子在源极和漏极之间迁移，形成电流。

在双极型场效应管中，电流是由电子和空穴的流动产生的。

2.开关特性场效应管的开关特性是指其导通和关断状态下的性能。

在导通状态下，场效应管具有很低的导通电阻，通常小于几十毫欧姆。

这使得它可以在较大的电压范围内提供较大的电流。

相比之下，双极型场效应管的开关速度较慢，因为其开关状态取决于载流子的运动速度。

然而，单极型场效应管的开关速度较快，因为其开关状态取决于电场的建立速度。

3.线性特性场效应管的线性特性是指在输入信号为小信号时，输出信号与输入信号成线性关系。

在低频工作时，单极型和双极型场效应管都具有较好的线性特性。

然而，在高频工作时，由于载流子的运动速度有限，双极型场效应管的线性特性会变差。

4.功耗由于场效应管的导通电阻很小，因此其功耗较低。

在相同的工作条件下，场效应管的功耗通常比晶体管低很多。

此外，场效应管的温度系数较小，使得其在高温环境下也能保持稳定的性能。

5.噪声场效应管的噪声性能通常优于晶体管。

在低频工作时，单极型和双极型场效应管的噪声性能都较好。

然而，在高频工作时，由于载流子的运动速度受到限制，双极型场效应管的噪声性能会变差。

6.温度特性场效应管的温度特性通常比晶体管差。

在高温环境下，由于半导体材料的性质会发生变化，场效应管的性能会受到影响。

一、复习引入三极管是电流控制型器件，使用时信号源必须提供一定的电流，因此输入电阻较低，一般在几百～几千欧左右。

场效应管是一种由输入电压控制其输出电流大小的半导体器件，所以是电压控制型器件；使用时不需要信号源提供电流，因此输入电阻很高（最高可达1015Ω），这是场效应最突出的优点；此外，还具有噪声低、热稳定性好、抗辐射能力强、功耗低优点，因此得到了广泛的应用。

按结构的不同，场效应管可分为绝缘栅型场效管（IGFET）和结型场效应管（JFET）两大类，它们都只有一种载流子（多数载流子）参与导电，故又称为单极型三极管。

二、新授（一）N沟道增强型绝缘栅场效应管MOSFET1．结构和符号图1（a）是N沟道增强型绝缘栅场效应管的结构示意图，它以一块掺杂浓度较低的P型硅片作为衬底，利用扩散工艺在P型衬底上面的左右两侧制成两个高掺杂的N 区，并用金属铝在两个N区分别引出电极，分别作为源极s和漏极d ；然后在P型硅片表面覆盖一层很薄的二氧化硅（SiO2）绝缘层，在漏源极之间的绝缘层上再喷一层金属铝作为栅极g，另外在衬底引出衬底引线B（它通常在管内与源极s相连接）。

可见这种管子的栅极与源极、漏极是绝缘的，故称绝缘栅场效应管。

这种管子由金属、氧化物和半导体制成，故称为MOSFET，简称MOS管。

不难理解，P沟道增强型MOS管是在抵掺杂的N型硅片的衬底上扩散两个高掺杂的P区而制成。

（a）N沟道结构示意图（b） N沟道符号（c）P沟道符号图1 N沟道增强型MOS管的结构与符号图1 (b)、(c)分别为N沟道、P沟道增强型MOS管的电路符号。

2．工作原理与特性曲线以N沟道增强型MOS管为例讨论其工作原理。

（1）工作原理工作时，N沟道增强型MOS管的栅源电压u GS和漏源电压u DS均为正向电压。

当u GS=0时，漏极与源极之间无导电沟道，是两个背靠的PN结，故即使加上u DS，也无漏极电流，i D=0，如图2(a)当u GS>0且u DS较小时，在u GS作用下，在栅极下面的二氧化硅层中产生了指向P型衬底，且垂直于衬底的电场，这个电场排斥靠近二氧化硅层的P型衬底中的空穴（多子），同时吸引P型衬底中的电子（少子）向二氧化硅层方向运动。

MOS 场效应管的工作原理及特点场效应管是只有一种载流子参与导电，用输入电压控制输出电流的半导体器件。

有N沟道器件和P 沟道器件。

有结型场效应三极管JFET(Junction Field Effect Transister)和绝缘栅型场效应三极管IGFET( Insulated Gate Field Effect Transister) 之分。

IGFET也称金属-氧化物-半导体三极管MOSFET（Metal Oxide SemIConductor FET）。

MOS场效应管有增强型（Enhancement MOS 或EMOS）和耗尽型(Depletion)MOS或DMOS）两大类，每一类有N沟道和P沟道两种导电类型。

场效应管有三个电极：D(Drain) 称为漏极，相当双极型三极管的集电极；G(Gate) 称为栅极，相当于双极型三极管的基极；S(Source) 称为源极，相当于双极型三极管的发射极。

增强型MOS(EMOS)场效应管道增强型MOSFET基本上是一种左右对称的拓扑结构，它是在P型半导体上生成一层SiO2 薄膜绝缘层，然后用光刻工艺扩散两个高掺杂的N型区，从N型区引出电极，一个是漏极D，一个是源极S。

在源极和漏极之间的绝缘层上镀一层金属铝作为栅极G。

P型半导体称为衬底(substrat)，用符号B表示。

一、工作原理1．沟道形成原理当Vgs=0 V时，漏源之间相当两个背靠背的二极管，在D、S之间加上电压，不会在D、S间形成电流。

当栅极加有电压时，若0＜Vgs＜Vgs(th)时（VGS(th) 称为开启电压），通过栅极和衬底间的电容作用，将靠近栅极下方的P型半导体中的空穴向下方排斥，出现了一薄层负离子的耗尽层。

耗尽层中的少子将向表层运动，但数量有限，不足以形成沟道，所以仍然不足以形成漏极电流ID。

进一步增加Vgs，当Vgs＞Vgs(th)时，由于此时的栅极电压已经比较强，在靠近栅极下方的P型半导体表层中聚集较多的电子，可以形成沟道，将漏极和源极沟通。

场效应管H20R1203是一种MOSFET（金属氧化物半导体场效应管）器件，具有较低的导通电阻和较高的开关速度。

它在电子、通信、汽车电子和工业控制等领域具有广泛的应用。

1. 普通场效应管介绍场效应管是一种半导体器件，可用作放大、开关和稳压器件。

它由栅极、漏极和源极组成，通过控制栅极电压来调节漏极和源极之间的电流。

场效应管分为增强型和耗尽型两种，其中增强型场效应管是最常用的一种，具有导通电阻低和开关速度快的特点。

2. H20R1203特性介绍H20R1203是一款N沟道增强型场效应管，具有较小的漏极-源极导通电阻和较大的漏极-源极电流。

其主要特性包括：- 高耐压：在额定工作温度下，H20R1203具有较高的漏极-源极耐压，适用于各种工业和汽车电子设备。

- 低导通电阻：H20R1203漏极-源极之间的导通电阻很小，能够在较小的栅极电压下实现较大的漏极-源极电流。

- 快开关速度：H20R1203具有快速的开关特性，响应速度快，适用于高频开关电路。

3. H20R1203在电子领域的应用H20R1203在电子设备中被广泛应用，主要包括：- 电源管理：H20R1203可用作低压开关、DC-DC转换器和充电电路中的开关元件，能够实现高效稳定的电源管理。

- 驱动器：H20R1203可用作电机驱动器、灯驱动器和变频器等设备中的开关管，用于控制电机和灯的开关和速度。

- 信号放大：H20R1203可以作为信号放大电路中的开关管，用于放大和控制信号的传输和放大。

4. H20R1203在通信领域的应用H20R1203在通信设备中也有重要应用，例如：- 通信基站：H20R1203可用作通信基站的功率放大器，用于放大无线信号以扩大通信覆盖范围。

- 通信终端：H20R1203可用作无线路由器、光纤通信设备和通信终端中的开关管，用于控制通信信号的传输和处理。

5. H20R1203在汽车领域的应用在汽车电子系统中，H20R1203可应用于以下方面：- 车载电源管理：H20R1203可用作汽车电子系统中的开关管，用于驱动汽车电动机、转向系统、灯光系统和电子设备。

功率场效应晶体管（MOSFET）的工作原理、特性及主要参数功率场效应晶体管（Power Metal Oxide Semiconductor Field Effect Transistor，MOSFET）。

其特点是：属于电压型全控器件、栅极静态内阻极高（109Ω）、驱动功率很小、工作频率高、热稳定性好、无二次击穿、安全工作区宽等；但MOSFET的电流容量小、耐压低、功率不易做得过大，常用于中、小功率开关电路中。

MOSFET的结构和工作原理1.MOSFET的结构MOSFET和小功率MOS管导电机理相同，但在结构上有较大的区别。

小功率MOS管是一次扩散形成的器件，其栅极G、源极S和漏极D在芯片的同一侧。

而MOSFET主要采用立式结构，其3个外引电极与小功率MOS管相同，为栅极G、源极S和漏极D，但不在芯片的同一侧。

MOSFET的导电沟道分为N沟道和P沟道，栅偏压为零时漏源极之间就存在导电沟道的称为耗尽型，栅偏压大于零（N沟道）才存在导电沟道的称为增强型。

MOSFET的电气符号如图1所示，图1（a）表示N沟道MOSFET，电子流出源极；图1（b）表示P沟道MOSFET，空穴流出源极。

从结构上看，MOSFET还含有一个由S极下的P区和D极下的N区形成的寄生二极管，该寄生二极管的阳极和阴极就是MOSFET的S极和D极，它是与MOSFET不可分割的整体，使MOSFET无反向阻断能力。

图1中所示的虚线部分为寄生二极管。

图1 MOSFET的电气符号2.MOSFET的工作原理（1）当栅源电压uGS=0时，栅极下的P型区表面呈现空穴堆积状态，不可能出现反型层，无法沟通漏源极。

此时，即使在漏源极之间施加电压，MOS管也不会导通。

MOSFET结构示意图如图2（a）所示。

图2 MOSFET结构示意图（2）当栅源电压uGS＞0且不够充分时，栅极下面的P型区表面呈现耗尽状态，还是无法沟通漏源极，此时MOS管仍保持关断状态，如图2（b）所示。

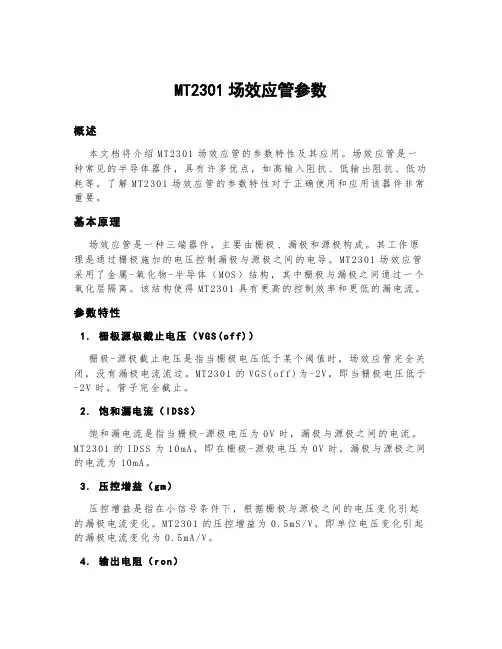

MT2301场效应管参数概述本文档将介绍MT2301场效应管的参数特性及其应用。

场效应管是一种常见的半导体器件，具有许多优点，如高输入阻抗、低输出阻抗、低功耗等。

了解M T2301场效应管的参数特性对于正确使用和应用该器件非常重要。

基本原理场效应管是一种三端器件，主要由栅极、漏极和源极构成。

其工作原理是通过栅极施加的电压控制漏极与源极之间的电导。

MT2301场效应管采用了金属-氧化物-半导体（M OS）结构，其中栅极与漏极之间通过一个氧化层隔离。

该结构使得MT2301具有更高的控制效率和更低的漏电流。

参数特性1.栅极源极截止电压（V G S(o f f)）栅极-源极截止电压是指当栅极电压低于某个阈值时，场效应管完全关闭，没有漏极电流流过。

MT2301的V GS(o f f)为-2V，即当栅极电压低于-2V时，管子完全截止。

2.饱和漏电流（I DS S）饱和漏电流是指当栅极-源极电压为0V时，漏极与源极之间的电流。

M T2301的I DS S为10mA，即在栅极-源极电压为0V时，漏极与源极之间的电流为10mA。

3.压控增益（g m）压控增益是指在小信号条件下，根据栅极与源极之间的电压变化引起的漏极电流变化。

MT2301的压控增益为0.5mS/V，即单位电压变化引起的漏极电流变化为0.5mA/V。

4.输出电阻（r o n）输出电阻是指当场效应管工作在饱和区时，栅极与源极之间的等效电阻。

MT2301的输出电阻为200Ω，也就是说在饱和区工作时，栅极与源极之间的等效电阻为200Ω。

应用M T2301场效应管广泛应用于各种电子设备中，主要作为信号放大、开关和调节器件。

其高输入阻抗使得它能够接收来自低功率信号源的信号，并且能够将信号放大到足够的水平以驱动负载。

同时，MT2301的低输出阻抗使得它适用于驱动各种负载。

常见的应用包括音频放大器、电源开关、P W M调光器等。

由于M T2301的特性可靠，性能稳定，因此得到广泛的应用。

场效应管及其参数符号意义场效应管（英缩写FET）是电压控制器件，它由输入电压来控制输出电流的变化。

它具有输入阻抗高噪声低，动态范围大，温度系数低等优点，因而广泛应用于各种电子线路中。

供应信息需求信息一、场效应管的结构原理及特性场效应管有结型和绝缘栅两种结构，每种结构又有N沟道和P沟道两种导电沟道。

1、结型场效应管（JFET）（1）结构原理它的结构及符号见图1。

在N型硅棒两端引出漏极D和源极S两个电极，又在硅棒的两侧各做一个P区，形成两个PN结。

在P区引出电极并连接起来，称为栅极Go这样就构成了N型沟道的场效应管图1、N沟道结构型场效应管的结构及符号由于PN结中的载流子已经耗尽，故PN基本上是不导电的，形成了所谓耗尽区，从图1中可见，当漏极电源电压ED一定时，如果栅极电压越负，PN结交界面所形成的耗尽区就越厚，则漏、源极之间导电的沟道越窄，漏极电流ID就愈小；反之，如果栅极电压没有那么负，则沟道变宽，ID变大，所以用栅极电压EG可以控制漏极电流ID的变化，就是说，场效应管是电压控制元件。

（2）特性曲线1）转移特性图2（a）给出了N沟道结型场效应管的栅压---漏流特性曲线，称为转移特性曲线，它和电子管的动态特性曲线非常相似，当栅极电压VGS=0时的漏源电流。

用IDSS表示。

VGS变负时，ID逐渐减小。

ID接近于零的栅极电压称为夹断电压，用VP表示，在0≥VGS≥VP的区段内，ID与VGS的关系可近似表示为：ID=IDSS（1-|VGS/VP|）△△）|VDS=常微（微欧）|其跨导gm为：gm=（ID/VGS式中：ID△-----漏极电流增量（微安）△-----栅源电压增量（伏）VGS图2、结型场效应管特性曲线2）漏极特性（输出特性）图2(b)给出了场效应管的漏极特性曲线，它和晶体三极管的输出特性曲线很相似。

①可变电阻区（图中I区）在I区里VDS比较小，沟通电阻随栅压VGS而改变，故称为可变电阻区。

当栅压一定时，沟通电阻为定值，ID随VDS近似线性增大，当VGS＜VP时，漏源极间电阻很大（关断）。

场效应管的特性根据三极管的原理开发出的新一代放大元件，有3个极性，栅极，漏极，源极，它的特点是栅极的内阻极高，采用二氧化硅材料的可以达到几百兆欧，属于电压控制型器件。

[编辑本段]1.概念: 场效应管场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管.由多数载流子参与导电,也称为单极型晶体管.它属于电压控制型半导体器件.特点:具有输入电阻高（100MΩ～1 000MΩ）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽、热稳定性好等优点,现已成为双极型晶体管和功率晶体管的强大竞争者.作用:场效应管可应用于放大.由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器.场效应管可以用作电子开关.场效应管很高的输入阻抗非常适合作阻抗变换.常用于多级放大器的输入级作阻抗变换.场效应管可以用作可变电阻.场效应管可以方便地用作恒流源. [编辑本段]2.场效应管的分类: </B>场效应管分结型、绝缘栅型(MOS)两大类按沟道材料:结型和绝缘栅型各分N沟道和P沟道两种.按导电方式:耗尽型与增强型,结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型的,也有增强型的。

场效应晶体管可分为结场效应晶体管和MOS场效应晶体管,而MOS场效应晶体管又分为N沟耗尽型和增强型;P沟耗尽型和增强型四大类. [编辑本段]3.场效应管的主要参数: </B>Idss —饱和漏源电流.是指结型或耗尽型绝缘栅场效应管中,栅极电压UGS=0时的漏源电流.Up —夹断电压.是指结型或耗尽型绝缘栅场效应管中,使漏源间刚截止时的栅极电压.Ut —开启电压.是指增强型绝缘栅场效管中,使漏源间刚导通时的栅极电压.gM —跨导.是表示栅源电压UGS —对漏极电流ID的控制能力,即漏极电流ID变化量与栅源电压UGS变化量的比值.gM 是衡量场效应管放大能力的重要参数.BVDS —漏源击穿电压.是指栅源电压UGS一定时,场效应管正常工作所能承受的最大漏源电压.这是一项极限参数,加在场效应管上的工作电压必须小于BVDS.PDSM —最大耗散功率,也是一项极限参数,是指场效应管性能不变坏时所允许的最大漏源耗散功率.使用时,场效应管实际功耗应小于PDSM并留有一定余量.IDSM —最大漏源电流.是一项极限参数,是指场效应管正常工作时,漏源间所允许通过的最大电流.场效应管的工作电流不应超过IDSMCds---漏-源电容Cdu---漏-衬底电容Cgd---栅-漏电容Cgs---漏-源电容Ciss---栅短路共源输入电容Coss---栅短路共源输出电容Crss---栅短路共源反向传输电容D---占空比（占空系数，外电路参数）di/dt---电流上升率（外电路参数）dv/dt---电压上升率（外电路参数）ID---漏极电流（直流）IDM---漏极脉冲电流ID(on)---通态漏极电流IDQ---静态漏极电流（射频功率管）IDS---漏源电流IDSM---最大漏源电流IDSS---栅-源短路时，漏极电流IDS(sat)---沟道饱和电流（漏源饱和电流）IG---栅极电流（直流）IGF---正向栅电流IGR---反向栅电流IGDO---源极开路时，截止栅电流IGSO---漏极开路时，截止栅电流IGM---栅极脉冲电流IGP---栅极峰值电流IF---二极管正向电流IGSS---漏极短路时截止栅电流IDSS1---对管第一管漏源饱和电流IDSS2---对管第二管漏源饱和电流Iu---衬底电流Ipr---电流脉冲峰值（外电路参数）gfs---正向跨导Gps---共源极中和高频功率增益GpG---共栅极中和高频功率增益GPD---共漏极中和高频功率增益ggd---栅漏电导gds---漏源电导K---失调电压温度系数Ku---传输系数L---负载电感（外电路参数）LD---漏极电感Ls---源极电感rDS---漏源电阻rDS(on)---漏源通态电阻rDS(of)---漏源断态电阻rGD---栅漏电阻rGS---栅源电阻Rg---栅极外接电阻（外电路参数）RL---负载电阻（外电路参数）R(th)jc---结壳热阻R(th)ja---结环热阻PD---漏极耗散功率PDM---漏极最大允许耗散功率POUT---输出功率PPK---脉冲功率峰值（外电路参数）to(on)---开通延迟时间td(off)---关断延迟时间ti---上升时间ton---开通时间toff---关断时间tf---下降时间trr---反向恢复时间Tj---结温Tjm---最大允许结温Ta---环境温度Tc---管壳温度Tstg---贮成温度VDS---漏源电压（直流）VGS---栅源电压（直流）VGSF--正向栅源电压（直流）VGSR---反向栅源电压（直流）VDD---漏极（直流）电源电压（外电路参数）VGG---栅极（直流）电源电压（外电路参数）Vss---源极（直流）电源电压（外电路参数）VGS(th)---开启电压或阀电压V（BR）DSS---漏源击穿电压V（BR）GSS---漏源短路时栅源击穿电压VDS(on)---漏源通态电压VDS(sat)---漏源饱和电压VGD---栅漏电压（直流）Vsu---源衬底电压（直流）VDu---漏衬底电压（直流）VGu---栅衬底电压（直流）Zo---驱动源内阻η---漏极效率（射频功率管）Vn---噪声电压aID---漏极电流温度系数ards---漏源电阻温度系数[编辑本段]4.结型场效应管的管脚识别: </B>判定栅极G:将万用表拨至R×1k档,用万用表的负极任意接一电极,另一只表笔依次去接触其余的两个极,测其电阻.若两次测得的电阻值近似相等,则负表笔所接触的为栅极,另外两电极为漏极和源极.漏极和源极互换,若两次测出的电阻都很大,则为N沟道;若两次测得的阻值都很小,则为P沟道.判定源极S、漏极D:在源-漏之间有一个PN结,因此根据PN结正、反向电阻存在差异,可识别S极与D极.用交换表笔法测两次电阻,其中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻,此时黑表笔的是S极,红表笔接D极. [编辑本段]5.场效应管与晶体三极管的比较场效应管是电压控制元件,而晶体管是电流控制元件.在只允许从信号源取较少电流的情况下,应选用场效应管;而在信号电压较低,又允许从信号源取较多电流的条件下,应选用晶体管.晶体三极管与场效应管工作原理完全不同，但是各极可以近似对应以便于理解和设计：晶体管：基极发射极集电极场效应管：栅极源极漏极要注意的是，晶体管(NPN型)设计发射极电位比基极电位低(约0.6V)，场效应管源极电位比栅极电位高（约0.4V)。

WST4041场效应管参数介绍场效应管（Field-Effect Transistor，简称FET）是一种常用的电子器件，用于放大和调节电信号。

WST4041是一款场效应管的型号，本文将对WST4041场效应管的参数进行全面、详细、完整和深入的探讨。

什么是场效应管场效应管是一种三极管，其基本结构包括栅极、漏极和源极。

通过控制栅极电压，可以调节漏极和源极之间的电流，从而实现电信号的放大和调节。

场效应管具有高输入阻抗、低输出阻抗、高增益和低噪声等特点，被广泛应用于放大器、开关和电压调节器等电子电路中。

WST4041场效应管参数WST4041是一款常见的N沟道场效应管，其参数包括：1. 栅极-源极电压（Vgs）栅极-源极电压是指在正常工作条件下，栅极与源极之间的电压。

WST4041的典型值为-20V。

2. 漏极-源极电压（Vds）漏极-源极电压是指在正常工作条件下，漏极与源极之间的电压。

WST4041的典型值为-40V。

3. 漏极电流（Id）漏极电流是指通过漏极的电流。

WST4041的典型值为-4A。

4. 最大功耗（Pd）最大功耗是指在正常工作条件下，场效应管可以承受的最大功率。

WST4041的典型值为20W。

5. 开关时间（Ton/Toff）开关时间是指场效应管从导通到截止或从截止到导通的时间。

WST4041的典型值为25ns。

6. 输入电容（Ciss）输入电容是指栅极和源极之间的等效电容。

WST4041的典型值为2000pF。

7. 输出电容（Coss）输出电容是指漏极和源极之间的等效电容。

WST4041的典型值为600pF。

8. 反馈电容（Crss）反馈电容是指栅极和漏极之间的等效电容。

WST4041的典型值为150pF。

WST4041场效应管应用WST4041场效应管具有较高的漏极电流和较大的最大功耗，适用于一些要求较高功率放大的电子电路。

常见的应用包括：1. 音频放大器WST4041可以作为音频放大器的输出级，通过控制栅极电压和漏极电流，实现对音频信号的放大。

场效应管的主要参数场效应管（Field-Effect Transistor，FET）是一种三极电子器件，广泛应用于放大和开关电路中。

场效应管主要有三个主要参数：转移特性、输入特性和输出特性。

下面将详细讨论这三个参数。

1. 转移特性：转移特性描述了场效应管的输入-输出关系，即输出电流与输入电压之间的关系。

转移特性通常由三种不同的参数表示：互导（Transconductance，gm）、输出电导（Output Conductance，go）和截止电流（Cut-Off Current，IDSS）。

- 互导（Transconductance，gm）：互导是场效应管的输入电压变化引起的输出电流变化的比率。

它是转移特性曲线的斜率。

互导数值越高，代表场效应管有更好的放大能力。

- 输出电导（Output Conductance，go）：输出电导表示场效应管的漏极电流与漏极电压之间的关系。

输出电导数值越小，代表场效应管具有更好的开关特性。

- 截止电流（Cut-Off Current，IDSS）：截止电流是场效应管的栅极-源极电压为零时的漏极电流。

截止电流的数值越小，代表场效应管具有更好的截止特性。

2.输入特性：输入特性描述了场效应管的栅极-源极电流与栅极-源极电压之间的关系。

输入特性包括漏极特性和截止特性。

-漏极特性：漏极特性是指场效应管的漏极电流与漏极电压之间的关系。

在正常工作区域内，漏极特性曲线呈现出线性区和饱和区两种不同的特性。

-截止特性：截止特性是指场效应管的栅极-源极电流与栅极-源极电压之间的关系。

在截止区，栅极电流非常小，基本上可以忽略不计。

3.输出特性：输出特性描述了场效应管的漏极电流与漏极电压之间的关系。

输出特性通常以漏极特性曲线表示。

-漏极特性：漏极特性是指场效应管的漏极电流与漏极电压之间的关系。

漏极特性曲线可以显示出场效应管的饱和区和线性区。

此外，还有一些次要参数：4. 最大漏极电流（Maximum Drain Current，IDmax）：场效应管能够承受的最大漏极电流。

第五章MOS 场效应管的特性5.1MOS 场效应管5.3体效应第五章MOS 场效应管的特性5.1 MOS 场效应管5.2 MOS 管的阈值电压5.3 体效应115.5MOSFET 的噪声5.6MOSFET 尺寸按比例缩小5.7MOS 器件的二阶效应5.4 MOSFET 的温度特性5.5 MOSFET 的噪声5.6 MOSFET 尺寸按比例缩小5.7 MOS 器件的二阶效应1）N 型漏极与P 型衬底；2）N 型源极与P 型衬底。

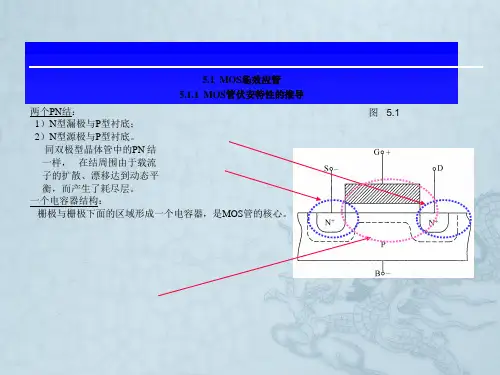

5.1 MOS 场效应管5.1.1 MOS 管伏安特性的推导两个PN 结：图2）1）2同双极型晶体管中的PN 结一样，在结周围由于载流子的扩散、漂移达到动态平衡，而产生了耗尽层。

3）一个电容器结构：23）栅极与栅极下面的区域形成一个电容器，是MOS 管的核心，决定了MOS 管的伏安特性。

p+/ n+n(p) MOSFET的三个基本几何参数toxpoly-Si diffusionDWG L3p+/ n+⏹栅长:⏹栅宽:⏹氧化层厚度:LWt oxSMOSFET的三个基本几何参数⏹L min、W min和t ox由工艺确定⏹L min：MOS工艺的特征尺寸(feature size)决定MOSFET的速度和功耗等众多特性⏹L和W由设计者选定⏹通常选取L= L min，设计者只需选取W，W是主要的设计变量。

⏹W影响MOSFET的速度，决定电路驱动能力和功耗4MOSFET 的伏安特性:电容结构⏹当栅极不加电压或加负电压时，栅极下面的区域保持P 型导电类型，漏和源之间等效于一对背靠背的二极管，当漏源电极之间加上电压时，除了PN 结的漏电流之外，不会有更多电流形成。

⏹当栅极上的正电压不断升高时，P 型区内的空穴被不断地排斥到衬底方向。

当栅极上的电压超过阈值电压V T ，在5栅极下的P 型区域内就形成电子分布，建立起反型层，即N 型层，把同为N 型的源、漏扩散区连成一体，形成从漏极到源极的导电沟道。
