场效应管特点

场效应管好坏的判断方法摘要：一、场效应管的基本概念二、场效应管好坏的判断方法1.静态参数判断2.动态性能判断3.栅极电阻判断4.漏极电流判断5.线性度判断三、实际应用中的注意事项四、总结正文：场效应管（FET）是一种广泛应用于电子电路中的半导体器件，具有良好的线性度、高输入电阻和低噪声等特点。

在实际应用中，正确判断场效应管的好坏至关重要。

本文将介绍几种判断场效应管好坏的方法。

一、场效应管的基本概念场效应管是依据半导体材料的电子运动方式分类的一种晶体管，它主要由三个区域组成：源极、漏极和栅极。

在栅极与漏极之间存在一个绝缘层，绝缘层上的电压控制着漏极的电流。

根据绝缘层的材料，场效应管可分为金属氧化物半导体场效应管（MOSFET）、增强型绝缘栅场效应管（EGBT）等。

二、场效应管好坏的判断方法1.静态参数判断静态参数是指场效应管在静态工作状态下的电气特性。

主要包括阈值电压、漏极电流、栅极电阻等。

良品场效应管的静态参数应符合设计要求。

2.动态性能判断动态性能是指场效应管在开关过程中响应速度和稳定性。

可以通过测试场效应管的过渡频率、上升时间、下降时间等指标来判断其动态性能。

优质场效应管的动态性能应较好。

3.栅极电阻判断栅极电阻是场效应管的一个重要指标，它影响着器件的功耗和稳定性。

良品场效应管的栅极电阻应较大。

4.漏极电流判断漏极电流是场效应管在截止状态下流过栅极的电流。

优质场效应管的漏极电流应较小。

5.线性度判断场效应管的线性度是指其在一定范围内输入电压与输出电流的线性关系。

优质场效应管的线性度应较好。

三、实际应用中的注意事项1.选择合适的场效应管类型：根据电路需求，选择合适的场效应管，如MOSFET、EGBT等。

2.注意静态参数：确保选用的场效应管静态参数符合电路设计要求。

3.考虑动态性能：在高速应用场合，应注意场效应管的动态性能。

4.散热设计：场效应管在工作过程中会产生热量，应设计合理的散热结构。

5.电源电压：合理选择电源电压，避免过高的电压导致场效应管损坏。

irfz44n场效应管制作逆变器摘要：一、场效应管简介1.场效应管的作用2.场效应管的分类二、irfz44n 场效应管特点1.性能参数2.应用领域三、制作逆变器的过程1.准备材料2.制作电路板3.安装元器件4.接线与调试四、逆变器的应用1.电源供应2.电子设备驱动正文：场效应管（FET）是一种半导体器件，具有高输入电阻、低噪声和低失真等优点，广泛应用于各种电子设备中。

其中，irfz44n 是一种性能优越的场效应管，具有高速度、高电流和低栅极电荷等特性。

场效应管根据其导电方式可分为金属氧化物半导体场效应管（MOSFET）和增强型氮化镓场效应管（eGaN FET）等。

不同类型的场效应管在性能和应用领域上有所差异，需要根据实际需求进行选择。

irfz44n 场效应管具有较高的性能参数，如击穿电压、漏极电流和栅极阈值电压等。

这使得它在制作逆变器等高功率应用中具有优势。

逆变器是一种将直流电转换为交流电的设备，广泛应用于电源供应、电子设备驱动等领域。

制作逆变器的步骤如下：1.准备材料：根据逆变器的设计方案，选购所需的元器件，如irfz44n 场效应管、集成电路、变压器等。

同时，准备电路板、焊接工具等制作工具。

2.制作电路板：将设计好的电路图印制在电路板上，按照图纸要求进行布局和焊接。

在焊接过程中要注意焊接质量和元器件的封装，确保连接可靠。

3.安装元器件：将选购的元器件安装到电路板上，如将irfz44n 场效应管固定在散热器上，并连接相应的引脚。

同时，检查元器件的连接是否正确。

4.接线与调试：将电路板与外部电源、负载等连接，检查电路的连通性。

接着，对电路进行调试，调整irfz44n 场效应管的栅极阈值电压等参数，确保逆变器性能稳定。

总之，irfz44n 场效应管具有优良的性能，适用于制作逆变器等高功率应用。

六种场效应管一、结型场效应管结型场效应管是一种单极场效应管，其工作原理是基于栅极电压改变二氧化硅（SiO2）层中电荷分布来实现对漏极电流的控制。

它的工作特点是在工作过程中不需要很大的功耗，并且具有良好的噪声特性。

在电子设备中，结型场效应管通常用于放大、振荡、开关等电路中。

二、绝缘栅型场效应管绝缘栅型场效应管是一种单极场效应管，其工作原理是通过在二氧化硅（SiO2）绝缘层上覆盖金属薄膜来实现对源极和漏极之间的控制。

由于没有栅极氧化层与半导体之间的电容，因此其输入电阻非常高，并且具有低噪声特性。

在电子设备中，绝缘栅型场效应管通常用于放大、振荡、开关等电路中。

三、MOS型场效应管MOS型场效应管是一种单极场效应管，其工作原理是通过在金属-氧化物-半导体（MOS）结构上施加电压来改变电荷分布实现对漏极电流的控制。

它的优点是输入电阻高、驱动电流小、功耗低、易于集成等。

在电子设备中，MOS型场效应管通常用于放大、振荡、开关等电路中。

四、高电子饱和迁移率型场效应管高电子饱和迁移率型场效应管是一种具有高电子饱和迁移率的单极场效应管。

它的工作原理是通过改变栅极电压来改变半导体内部的电子饱和迁移率实现对漏极电流的控制。

它的优点是具有高速响应和低功耗特性，适用于高速数字电路和模拟电路中。

五、高电子饱和迁移率型场效应管高电子饱和迁移率型场效应管是一种具有高电子饱和迁移率的双极场效应管。

它的工作原理是通过改变栅极电压来改变半导体内部的电子饱和迁移率实现对漏极电流的控制。

它的优点是具有高速响应和低功耗特性，适用于高速数字电路和模拟电路中。

六、结型双极型场效应管结型双极型场效应管是一种双极场效应管，其工作原理是基于栅极电压改变半导体内部的电子和空穴浓度实现对漏极电流的控制。

它的优点是具有高速响应和低功耗特性，适用于高速数字电路和模拟电路中。

同时，它还具有较好的噪声特性和稳定性，适用于各种复杂的电子设备中。

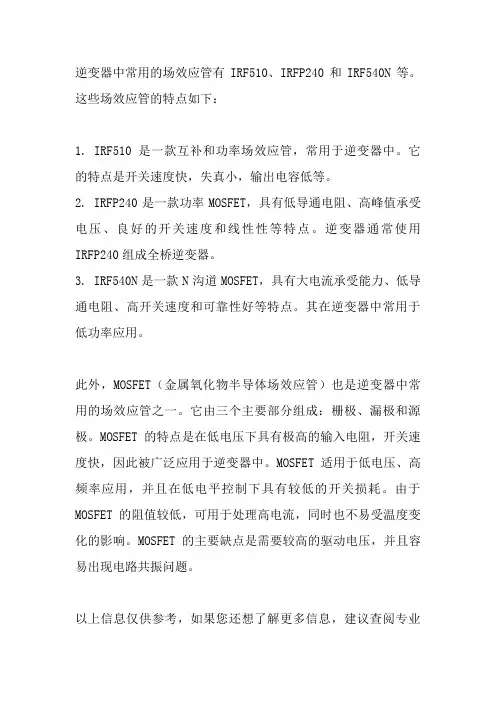

逆变器中常用的场效应管有IRF510、IRFP240和IRF540N等。

这些场效应管的特点如下：
1. IRF510是一款互补和功率场效应管，常用于逆变器中。

它的特点是开关速度快，失真小，输出电容低等。

2. IRFP240是一款功率MOSFET，具有低导通电阻、高峰值承受电压、良好的开关速度和线性性等特点。

逆变器通常使用IRFP240组成全桥逆变器。

3. IRF540N是一款N沟道MOSFET，具有大电流承受能力、低导通电阻、高开关速度和可靠性好等特点。

其在逆变器中常用于低功率应用。

此外，MOSFET（金属氧化物半导体场效应管）也是逆变器中常用的场效应管之一。

它由三个主要部分组成：栅极、漏极和源极。

MOSFET的特点是在低电压下具有极高的输入电阻，开关速度快，因此被广泛应用于逆变器中。

MOSFET适用于低电压、高频率应用，并且在低电平控制下具有较低的开关损耗。

由于MOSFET的阻值较低，可用于处理高电流，同时也不易受温度变化的影响。

MOSFET的主要缺点是需要较高的驱动电压，并且容易出现电路共振问题。

以上信息仅供参考，如果您还想了解更多信息，建议查阅专业
电子书籍或咨询专业人士。

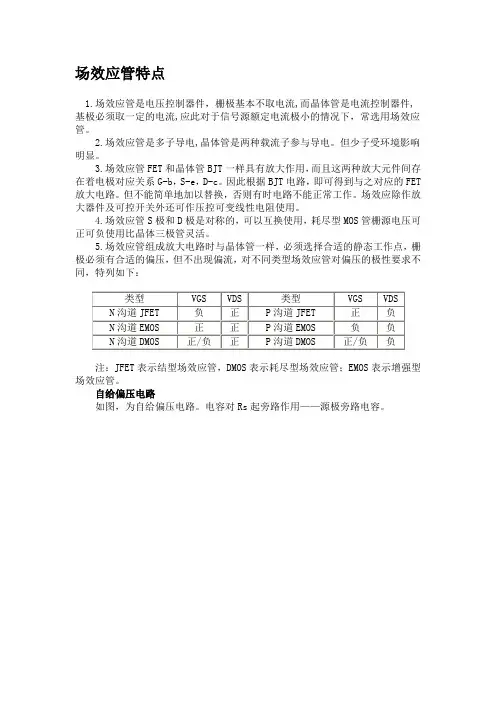

场效应管特点1.场效应管是电压控制器件，栅极基本不取电流,而晶体管是电流控制器件,基极必须取一定的电流,应此对于信号源额定电流极小的情况下，常选用场效应管。

2.场效应管是多子导电,晶体管是两种载流子参与导电。

但少子受环境影响明显。

3.场效应管FET和晶体管BJT一样具有放大作用，而且这两种放大元件间存在着电极对应关系G-b，S-e，D-c。

因此根据BJT电路，即可得到与之对应的FET 放大电路。

但不能简单地加以替换，否则有时电路不能正常工作。

场效应除作放大器件及可控开关外还可作压控可变线性电阻使用。

4.场效应管S极和D极是对称的，可以互换使用，耗尽型MOS管栅源电压可正可负使用比晶体三极管灵活。

5.场效应管组成放大电路时与晶体管一样，必须选择合适的静态工作点，栅极必须有合适的偏压，但不出现偏流，对不同类型场效应管对偏压的极性要求不同，特列如下：注：JFET表示结型场效应管，DMOS表示耗尽型场效应管；EMOS表示增强型场效应管。

自给偏压电路如图，为自给偏压电路。

电容对Rs起旁路作用——源极旁路电容。

自给偏压电路注：增强型场效应管（MOSFET）只有G—S间电压先达到某个开启电压VT 时才有ID，所以自偏压不适用于增强型MOSFET。

分析：当Is流过Rs时产生Vs压降对地是负值。

所以，VGS=VG-VS=-ISRS=-IDRS问题是：VGS决定于ID而ID又随VGS变化而变化，如何能确定ID、VGS之值呢？下面内容介绍两种解法。

图解法步骤：（1）作直流负载线（从输出回手）直流负载线于输出特性曲线的不同VGS的交点，即管子内部方程与输出回路方程的联立解，表明电路中ID，VDS，VGS的数值必在这些交点上。

(2)利用直流负载线上的点作转移特性曲线。

（3）定静态工作点Q（从G极回路入手）因Q还应满足输入回路，所以作输入回路的直流负载线VGS=-IDRS，如图。

（4）代入数据，得Q：VGS，VDS，ID计算法计算法采用下列公式求解:式子的IDSS称为饱和电流，即为VGS=0时ID的值；VP称为夹断电压，当VGS=VP时，漏极电流ID为0。

根据三极管的原理开发出的新一代放大元件，有3个极性，栅极，漏极，源极，它的特点是栅极的内阻极高，采用二氧化硅材料的可以达到几百兆欧，属于电压控制型器件--------------------------------------------------------------1.概念:场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管.由多数载流子参与导电,也称为单极型晶体管.它属于电压控制型半导体器件.特点:具有输入电阻高（100000000～1000000000Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点,现已成为双极型晶体管和功率晶体管的强大竞争者.作用:场效应管可应用于放大.由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器.场效应管可以用作电子开关.场效应管很高的输入阻抗非常适合作阻抗变换.常用于多级放大器的输入级作阻抗变换.场效应管可以用作可变电阻.场效应管可以方便地用作恒流源.2.场效应管的分类:场效应管分结型、绝缘栅型(MOS)两大类按沟道材料:结型和绝缘栅型各分N沟道和P沟道两种.按导电方式:耗尽型与增强型,结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型的,也有增强型的。

场效应晶体管可分为结场效应晶体管和MOS场效应晶体管,而MOS场效应晶体管又分为N 沟耗尽型和增强型;P沟耗尽型和增强型四大类.见下图:3.场效应管的主要参数:Idss —饱和漏源电流.是指结型或耗尽型绝缘栅场效应管中,栅极电压UGS=0时的漏源电流.Up —夹断电压.是指结型或耗尽型绝缘栅场效应管中,使漏源间刚截止时的栅极电压.Ut —开启电压.是指增强型绝缘栅场效管中,使漏源间刚导通时的栅极电压.gM —跨导.是表示栅源电压UGS —对漏极电流ID的控制能力,即漏极电流ID变化量与栅源电压UGS变化量的比值.gM 是衡量场效应管放大能力的重要参数.BVDS —漏源击穿电压.是指栅源电压UGS一定时,场效应管正常工作所能承受的最大漏源电压.这是一项极限参数,加在场效应管上的工作电压必须小于BVDS.PDSM —最大耗散功率,也是一项极限参数,是指场效应管性能不变坏时所允许的最大漏源耗散功率.使用时,场效应管实际功耗应小于PDSM并留有一定余量.IDSM —最大漏源电流.是一项极限参数,是指场效应管正常工作时,漏源间所允许通过的最大电流.场效应管的工作电流不应超过IDSMCds---漏-源电容Cdu---漏-衬底电容Cgd---栅-源电容Cgs---漏-源电容Ciss---栅短路共源输入电容Coss---栅短路共源输出电容Crss---栅短路共源反向传输电容D---占空比（占空系数，外电路参数）di/dt---电流上升率（外电路参数）dv/dt---电压上升率（外电路参数）ID---漏极电流（直流）IDM---漏极脉冲电流ID(on)---通态漏极电流IDQ---静态漏极电流（射频功率管）IDS---漏源电流IDSM---最大漏源电流IDSS---栅-源短路时，漏极电流IDS(sat)---沟道饱和电流（漏源饱和电流）IG---栅极电流（直流）IGF---正向栅电流IGR---反向栅电流IGDO---源极开路时，截止栅电流IGSO---漏极开路时，截止栅电流IGM---栅极脉冲电流IGP---栅极峰值电流IF---二极管正向电流IGSS---漏极短路时截止栅电流IDSS1---对管第一管漏源饱和电流IDSS2---对管第二管漏源饱和电流Iu---衬底电流Ipr---电流脉冲峰值（外电路参数）gfs---正向跨导Gp---功率增益Gps---共源极中和高频功率增益GpG---共栅极中和高频功率增益GPD---共漏极中和高频功率增益ggd---栅漏电导gds---漏源电导K---失调电压温度系数Ku---传输系数L---负载电感（外电路参数）LD---漏极电感Ls---源极电感rDS---漏源电阻rDS(on)---漏源通态电阻rDS(of)---漏源断态电阻rGD---栅漏电阻rGS---栅源电阻Rg---栅极外接电阻（外电路参数）RL---负载电阻（外电路参数）R(th)jc---结壳热阻R(th)ja---结环热阻PD---漏极耗散功率PDM---漏极最大允许耗散功率PIN--输入功率POUT---输出功率PPK---脉冲功率峰值（外电路参数）to(on)---开通延迟时间td(off)---关断延迟时间ti---上升时间ton---开通时间toff---关断时间tf---下降时间trr---反向恢复时间Tj---结温Tjm---最大允许结温T a---环境温度Tc---管壳温度Tstg---贮成温度VDS---漏源电压（直流）VGS---栅源电压（直流）VGSF--正向栅源电压（直流）VGSR---反向栅源电压（直流）VDD---漏极（直流）电源电压（外电路参数）VGG---栅极（直流）电源电压（外电路参数）Vss---源极（直流）电源电压（外电路参数）VGS(th)---开启电压或阀电压V（BR）DSS---漏源击穿电压V（BR）GSS---漏源短路时栅源击穿电压VDS(on)---漏源通态电压VDS(sat)---漏源饱和电压VGD---栅漏电压（直流）Vsu---源衬底电压（直流）VDu---漏衬底电压（直流）VGu---栅衬底电压（直流）Zo---驱动源内阻η---漏极效率（射频功率管）Vn---噪声电压aID---漏极电流温度系数ards---漏源电阻温度系数4.结型场效应管的管脚识别:判定栅极G:将万用表拨至R×1k档,用万用表的负极任意接一电极,另一只表笔依次去接触其余的两个极,测其电阻.若两次测得的电阻值近似相等,则负表笔所接触的为栅极,另外两电极为漏极和源极.漏极和源极互换,若两次测出的电阻都很大,则为N沟道;若两次测得的阻值都很小,则为P沟道.判定源极S、漏极D:在源-漏之间有一个PN结,因此根据PN结正、反向电阻存在差异,可识别S极与D极.用交换表笔法测两次电阻,其中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻,此时黑表笔的是S极,红表笔接D极.5.场效应管与晶体三极管的比较场效应管是电压控制元件,而晶体管是电流控制元件.在只允许从信号源取较少电流的情况下,应选用场效应管;而在信号电压较低,又允许从信号源取较多电流的条件下,应选用晶体管.晶体三极管与场效应管工作原理完全不同，但是各极可以近似对应以便于理解和设计：晶体管：基极发射极集电极场效应管：栅极源极漏极要注意的是，晶体管设计发射极电位比基极电位低(约0.6V)，场效应管源极电位比栅极电位高（约0.4V)。

场效应管的特点、参数及使用注意事项
1.场效应管的特点
场效应管是电压掌握型器件，它不向信号源索取电流，有很高的输入电阻，而且噪声小、热稳定性好，因此宜于做低噪声放大器，特殊是低功耗的特点使得在集成电路中大量采纳。

2.场效应管的主要参数
夹断电压U P ：指当U DS 值肯定时，结型场效应管和耗尽型MOS 管的I D 减小到接近零时U GS 的值称为夹断电压。

开启电压U T ：指当U DS 值肯定时，增加型MOS管开头消失I D 时的U GS 值称为开启电压。

跨导g m ：指U DS 肯定时，漏极电流变化量Δ I D 与栅-源极电压变化量Δ U GS 之比。

最大耗散功率P CM ：指管子正常工作条件下不能超过的最大可承受功率。

3.使用留意事项
（1）场效应管的栅极切不行悬空。

由于场效应管的输入电阻特别高，栅极上感应出的电荷不易泄放而产生高压，从而发生击穿损坏管子。

（2）存放时，应将绝缘栅型场效应管的三个极相互短路，以免受外电场作用而损坏管子，结型场效应管则可开路保存。

（3）焊接时，应先将场效应管的三个电极短路，并按源极、漏极、
栅极的先后挨次焊接。

烙铁要良好接地，并在焊接时切断电源。

（4）绝缘栅型场效应管不能用万用表检查质量好坏，结型场效应管则可以。

常见功率半导体器件及其主要特点一、概述功率半导体器件是现代电子电气设备中不可或缺的组成部分，它承担着电能的调节、放大和转换任务。

在众多功率半导体器件中，普遍应用的包括晶闸管、场效应管、绝缘栅双极晶体管（IGBT）、功率二极管等。

这些器件各自具有不同的特点和应用范围，下文将对其进行详细介绍。

二、晶闸管晶闸管是最早出现的功率半导体器件之一，其主要特点包括：1. 器件结构简单，工作可靠。

2. 具有单向导电性。

3. 具有双向触发能力。

4. 适用于高压、大电流场合。

5. 效率高、损耗小。

晶闸管广泛应用于直流调速、大功率变频器、交流电能控制等领域。

三、场效应管场效应管又称为MOSFET，其主要特点包括：1. 体积小、重量轻。

2. 导通电阻小、功率损耗小。

3. 开关速度快、可靠性高。

4. 控制电路简单、使用方便。

场效应管广泛应用于开关电源、电力电子设备、汽车电子系统等领域。

四、绝缘栅双极晶体管（IGBT）IGBT是由绝缘栅双极晶体管和场效应管结合而成的器件，其主要特点包括：1. 具有MOSFET的输入特性和GTR的输出特性。

2. 导通压降低、导通电阻小。

3. 具有高开关速度。

4. 具有大功率、高频率的特点。

IGBT广泛应用于变频调速、逆变器、电动汽车驱动等领域。

五、功率二极管功率二极管是一种常见的半导体器件，其主要特点包括：1. 低开启电压、低通态电压降。

2. 热稳定性好、动态特性好。

3. 寿命长、可靠性高。

4. 具有快速恢复特性。

功率二极管广泛应用于整流器、逆变器、交流稳压电源等领域。

六、结语功率半导体器件在现代工业生产和生活中发挥着重要作用，不同的器件具有不同的特点和应用范围，能够满足各种电能调节、转换的需求。

随着科技的不断发展，功率半导体器件的性能和应用范围将会不断扩大，为人类创造更加便利和高效的生活和工作环境。

七、功率半导体器件的发展趋势随着现代电子技术的发展和能源的需求不断增长，功率半导体器件的应用也愈发广泛。
