3 场效应管频率特性

场效应管特点
场效应管是一种常见的电子元器件，具有广泛的应用。

以下是场效应管的几个主要特点：
1. 输入阻抗高
场效应管的输入阻抗很高，这意味着它对信号的衰减很小。

在电路中，高输入阻抗可以提高电路的灵敏度和动态范围，有利于信号的传输和处理。

2. 噪声低
场效应管的噪声比较低，尤其是在低频和直流情况下。

低噪声有利于提高电路的信噪比，使得信号能够更清晰地传输。

3. 功耗低
场效应管的功耗较低，因此在许多应用中可以降低电源的功耗和热损耗。

低功耗也有利于提高设备的可靠性和寿命。

4. 频率特性好
场效应管的频率特性较好，适合用于高频电路和高速数字电路中。

在高频情况下，场效应管的响应速度很快，可以有效地放大或开关信号。

5. 兼容性高
场效应管与其他类型的电子元器件具有良好的兼容性。

例如，它可以与晶体管、集成电路等其他元器件配合使用，实现复杂的电路功能。

总之，场效应管具有高输入阻抗、低噪声、低功耗、好频率特性
和高兼容性等特点，因此在许多领域都有广泛的应用。

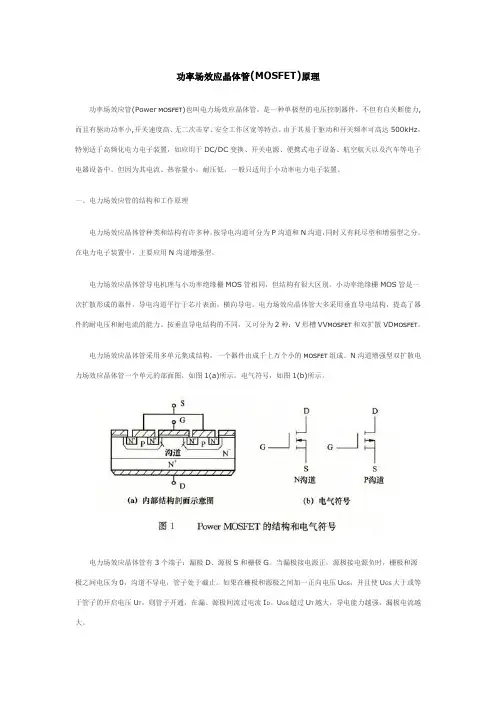

功率场效应晶体管(MOSFET)原理功率场效应管(Power MOSFET)也叫电力场效应晶体管，是一种单极型的电压控制器件，不但有自关断能力,而且有驱动功率小,开关速度高、无二次击穿、安全工作区宽等特点。

由于其易于驱动和开关频率可高达500kHz，特别适于高频化电力电子装置，如应用于DC/DC变换、开关电源、便携式电子设备、航空航天以及汽车等电子电器设备中。

但因为其电流、热容量小，耐压低，一般只适用于小功率电力电子装置。

一、电力场效应管的结构和工作原理电力场效应晶体管种类和结构有许多种，按导电沟道可分为P沟道和N沟道，同时又有耗尽型和增强型之分。

在电力电子装置中，主要应用N沟道增强型。

电力场效应晶体管导电机理与小功率绝缘栅MOS管相同，但结构有很大区别。

小功率绝缘栅MOS管是一次扩散形成的器件，导电沟道平行于芯片表面，横向导电。

电力场效应晶体管大多采用垂直导电结构，提高了器件的耐电压和耐电流的能力。

按垂直导电结构的不同，又可分为2种：V形槽VV MOSFET和双扩散VD MOSFET。

电力场效应晶体管采用多单元集成结构，一个器件由成千上万个小的MOSFET组成。

N沟道增强型双扩散电力场效应晶体管一个单元的部面图，如图1(a)所示。

电气符号，如图1(b)所示。

电力场效应晶体管有3个端子：漏极D、源极S和栅极G。

当漏极接电源正，源极接电源负时，栅极和源极之间电压为0，沟道不导电，管子处于截止。

如果在栅极和源极之间加一正向电压U GS，并且使U GS大于或等于管子的开启电压U T，则管子开通，在漏、源极间流过电流I D。

U GS超过U T越大，导电能力越强，漏极电流越大。

二、电力场效应管的静态特性和主要参数Power MOSFET静态特性主要指输出特性和转移特性，与静态特性对应的主要参数有漏极击穿电压、漏极额定电压、漏极额定电流和栅极开启电压等。

{{分页}}1、静态特性（1）输出特性输出特性即是漏极的伏安特性。

主要内容1. 场效应管的结构、符号与工作原理2. 场效应管的工作状态和特性曲线3. 场效应管的基本特性4. 场效应管的电路模型5-4场效应晶体管场效应晶体管概述场效应管，简称FET(Field Effect Transistor)，主要特点：(a)输入电阻高，可达107~1015 。

(b)起导电作用的是多数（一种）载流子，又称为单极型晶体管。

(c)体积小、重量轻、耗电省。

(d)噪声低、热稳定性好、抗辐射能力强和制造工艺简单。

(e)在大规模集成电路制造中得到了广泛的应用。

场效应管按结构可分为：结型场效应管（JFET ）和绝缘栅型场效应管(MOSFET )；按工作原理可分为增强型和耗尽型。

场效应管的类型N 沟道P 沟道增强型耗尽型N 沟道P 沟道N 沟道P 沟道（耗尽型）FET场效应管JFET 结型MOSFET绝缘栅型(IGFET)场效应管的电路符号MOSFET 符号增强型耗尽型GS D SG D P 沟道G S DN 沟道GS D U GS =0时，没有漏极电流，U GS =0时，有漏极电流，U GS 高电平导通U GS 低电平导通需要加负的夹断电压U GS(off)才能关闭，高于夹断电压U GS(off)则导通而只在U GS >0时，能导通，低于开启电压U GS(th)截止5-4-1 场效应管结构、符号与工作原理1.场效应管基本结构图5-2-22沟道绝缘栅型场效应管的基本结构与电路符号图N 沟道绝缘栅型场效应管的基本结构与电路符号沟道绝缘栅型场效应管的基本结构与电路符号场效应管与三极管的三个电极的对应关系：栅极g--基极b 源极s--发射极e 漏极d--集电极c 夹在两个PN结中间的区域称为导电沟道（简称沟道）。

=0时是否存在导电沟道是增强型和耗尽型的基本区别。

22例5-10在Multisim 中用IV 分析仪测试理想绝缘栅型场效应管如图5-4-3所示，改变V GS ，观察电压V DS 与i D 之间的关系。

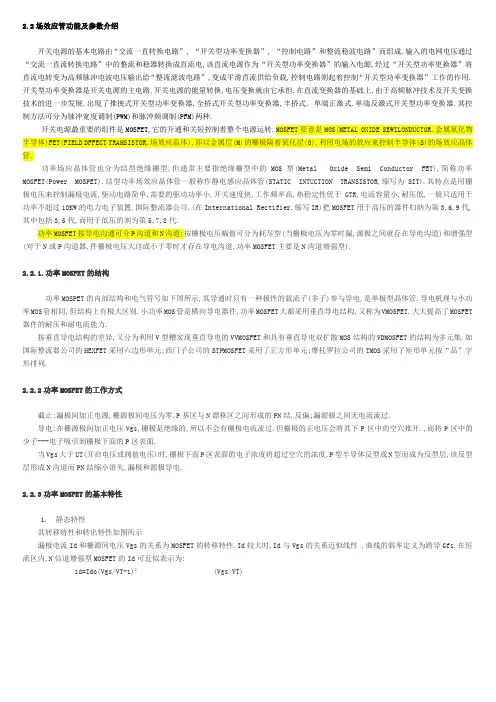

2.2场效应管功能及参数介绍开关电源的基本电路由“交流一直转换电路”, “开关型功率变换器”, “控制电路”和整流稳波电路”而组成.输入的电网电压通过“交流一直流转换电路”中的整流和稳器转换成直流电,该直流电源作为“开关型功率变换器”的输入电源,经过“开关型功率更换器”将直流电转变为高频脉冲电波电压输出给“整流滤波电路”,变成平滑直流供给负载,控制电路则起着控制“开关型功率变换器”工作的作用.开关型功率变换器是开关电源的主电路,开关电源的能量转换,电压变换就由它承担.在直流变换器的基础上,由于高频脉冲技术及开关变换技术的进一步发展,出现了推挽式开关型功率变换器,全挢式开关型功率变换器,半挢式﹑单端正激式.单端反激式开关型功率变换器.其控制方法可分为脉冲宽度调制(PWM)和脉冲频调制(PFM)两种.开关电源最重要的组件是MOSFET,它的开通和关短控制着整个电源运转.MOSFET原意是MOS(METAL OXIDE SEWILONDUCTOR,金属氧化物半导体)FET(FIELD DFFECT TRAHSISTOR,场效应晶体),即以金属层(M)的栅极隔着氧化层(0),利用电场的效应来控制半导体(S)的场效应晶体管.功率场应晶体管也分为结型绝缘栅型,但通常主要指绝缘栅型中的MOS型(Metal Oxide Semi Conductor FET),简称功率MOSFET(Power MOSPET).结型功率场效应晶体管一般称作静电感应晶体管(STATIC INTUCTION TRANSISTOR,缩写为SIT).其特点是用栅极电压来控制漏极电流,驱动电路简单,需要的驱动功率小,开关速度快,工作频率高,热稳定性优于GTR,电流容量小,耐压低,一般只适用于功率不超过10KW的电力电子装置.国际整流器公司.(在International Rectifier,缩写IR)把MOSFET用于高压的器件归纳为第3,6,9代,其中包括3,5代,而用于低压的则为第5,7,8代.功率MOSFET按导电沟通可分P沟道和N沟道;按栅极电压幅值可分为耗尽型(当栅极电压为零时漏,源极之间就存在导电沟道)和增强型(对于N或P沟道器,件栅极电压大珪或小于零时才存在导电沟道,功率MOSFET主要是N沟道增强型).2.2.1.功率MOSFET的结构功率MOSPET的内部结构和电气符号如下周所示,其导通时只有一种极性的载流子(多子)参与导电,是单极型晶体管.导电机理与小功率MOS管相同,但结构上有极大区别.小功率MOS管是横向导电器件,功率MOSFET大都采用垂直导电结构,又称为VMOSFET.大大提高了MOSFET 器件的耐压和耐电流能力.按垂直导电结构的差异,又分为利用V型槽实现垂直导电的VVMOSFET和具有垂直导电双扩散MOS结构的VDMOSFET的结构为多元集.如国际整流器公司的HEXFET采用六边形单元;西门子公司的STPMOSFET采用了正方形单元;摩托罗拉公司的TMOS采用了矩形单元按“品”字形排列.2.2.2功率MOSFET的工作方式截止:漏极间加正电源,栅源极间电压为零.P基区与N漂移区之间形成的PN结,反偏;漏源极之间无电流流过.导电:在栅源极间加正电压Vgs,栅极是绝缘的,所以不会有栅极电流流过.但栅极的正电压会将其下P区中的空穴推开.,而将P区中的少子---电子吸引到栅极下面的P区表面.当Vgs大于UT(开启电压或阀值电压)时,栅极下面P区表面的电子浓度将超过空穴的浓度,P型半导体反型成N型而成为反型层,该反型层形成N沟道而PN结缩小消失,漏极和源极导电.2.2.3功率MOSFET的基本特性1.静态特性其转移特性和转出特性如图所示漏极电流Id和栅源间电压Vgs的关系为MOSFET的转移特性.Id较大时,Id与Vgs的关系近似线性 ,曲线的斜率定义为跨导Gfs.在恒流区内,N信道增强型MOSFET的Id可近似表示为:id=Ido(Vgs/VT-1)² (Vgs>VT)图2.3 场效应管的静态特性或取Ido是Vgs=2Vt时的id值MOSFET的漏极伏安特性(输出特性)与GTR的对应关系为:截止区对应于GTR的截止区;饱和区对应于GTR的放大区;非饱和区对应于GTR的饱和区.MOSFET工作在开关状态,即在截止区和非饱和区之间来回转换.MOSFET漏源极之间有寄生二极管,漏源极间加反向电压时器件导通.功率MOSFET的通态分数,对器件幷联时的均流有利.2.动态特性其测试电路和开关过程如下图所示,开遍延迟时间Td(on)指Vp前沿时刻到Vs等于Vt幷开始出Id的时刻间的时间段.上升时间Tr指Vgs上升到MOSFET进入非绝和区的栅压Vgsp的时间段.Id稳态值由漏级电源电压Ve和漏级负载电阻决定.Vgsp的大小和Id的稳态值有关.Vgs达到Vgsp后,在Vp作用下继续升高直至达到稳态,但Id已不变.开通时间ton指开通延迟时间与上升时间之和.关断延迟时间td(off)指Vp下降到零起,Cin通过Rs和Rg放电,Vgs按指数曲线下降到Vgsp时,Id开始减小为零的时间段.下降时间在指Vgs从Vgsp继续下降起,Id减小,到Vgs<Vt时沟道消失,Id下降到零为止时间段.关段时间 toff指关断延迟时间和下降时间之和.3.MOSFET的开关速度MOSFET的开关速度和Cin充放电有很大关系.使用者无法降低Cin,但可降低驱动电路内阻Ro,减小时间常数,加快开关速度.MOSFET只靠多子导电,不存在少子储存效应,因而关断过程非常迅速.它的开关时间在10~100ns之间,工作频率可迖100KHE以上,是主要电力电子器件中最高的. 场控器件静态时几乎不需输入电流.但在开关过程中需对输入电容充放电,仍需一定的驱动动率.开关频率越高,所需要的驱动功率越大.图2.4 场效应管的开关波形4.动态性能的改进在器件应用是除了要考虑器件的电压,电流,频率外,还必须牚握在应用中如何保护器件,不使器件在瞬志变化中受损害.晶间管是两个双极型晶体管的组合,又加上因大面积带来的大电容,所以,其dv/dt能力是较为脆弱的.对di/dt来说,它还存在一个导通区的扩展问题,所以也带来相当严格的限制.功率MOSFET的情况有很大的不同.它的dv/dt及di/dt的能力常以每纳秒的能力来估量.尽管如此,它也存在动态性能的限制,对于这些,我们可以以从功率MOSFET的基本结构予以理解.图2.5 功率MOSFET的等效电路如图2.5所示,除了考虑器件的每一部分存在电容以外,还必须考虑MOSFET还幷联着一个二极管,同时,从某个角度看,它还存在一个寄生晶体管(就像IGBT)也寄生着一个晶间管一样),这几个方面是研MOSFET动态特性很重要的因素.首先,MOSFET结构中所附带的寄生二极管具有一定的雪崩能力.通常用单次雪崩能力和重复雪崩能力来表迖.当反向di/dt很大时,二极管会承受一个速度非常快的脉冲尖制,它有可能进入雪崩区,一旦超越其雪崩能力就有可能将器件损坏.对于任一种PN结二极管来说,仔细研究其动态特性是相当复杂的.它们和我们一般理解PN结正向时导通而反向时阻断的简单概念很不相同.当电流迅速下降时,二极管有一阶段失去反向阻断能力,即所谓反向恢复时间.PN结要求迅速导通时,也会有一段时间幷不显示很低的电阻.在功率MOSFET中,一旦二极管有正向注入,所注入的少数载流子也会增加,是作务多子器件的MOSFET的复杂性.应在功率MOSFET的统计过程采取措施,使其中的寄生晶体管尽量不起作用.在不同代的功率MOSFET中所采取的措施有所不同,但总的原则是使漏极下的横向电阻Rb的值尽量小.因为,只有在漏极N区下的横向电阻流过足够电流,为这N区功力正偏的条件下,寄生的双极性晶阐管才开始发难.然而,在严峻的动态条件下,因dv/dt通过相应电容引起的横向电流可能足够小.此时,这个寄生的双极性晶体管就会启动,有可能给MOSFET带来损坏,所以,考虑瞬志性能时,对功率MOSFET器件内部的各个电容都必须予以注意.2.3.4 MOSFET的主要参数1.漏源击穿电压Udss:Udss通常为结温在25℃ ~150℃之间,对漏源极的击穿电压.该参数限制了MOSFET的最高工作电压,常用的MOSFET的Udss通常在1000V以下.尤其以500V及以下器件的各项性能最佳.需要注意的是,常用的MOSFET的漏源击穿电压具有正温度系数,因此在温度低于测试条件时,Udss会低于产品手册中给出的资料.2.漏极连续电流额定Id和漏极脉冲电流峰值Idm:这是标称电力MOSFET电流定额的参数,一般情况下,Idm是Id的2~4倍.工作温度对器件的漏极电流影响很大,生产厂商通常也会给出不同壳温下,允许的漏极连续电流变化情况.在计算实际器件参数时,必须考虑其损耗及散热情况得出壳温,由此核算器件的电流定额.通常在壳温为80~90℃时,器件可用的连续工作电流只有Tc=25℃时Id的60%~70%.3.漏源通态电阻Rds(on):该参数是栅源间施加一定电压(10~15V)时,漏源间的导通电阻,漏源通态电阻Rds(on)直接影响器件的通态降及损耗,通常对于额定电压低﹑电流大的器件,Rds(on)较小.此外, Rds(on)还与驱动电压及结温有关.增大驱动电压,可以减小Rds(on). Rds(on)具有正的温度系数随着结温的升高而增加,这一特性使MOSFET幷联运行较为容易.4.栅源电压Ugss:由于栅源之间的SiQ2绝缘层很薄,Ugs｜>20V时将导致绝/缘层击穿.因此在焊接﹑驱动等方面必须注意.5.跨导Gfs:在规定的工作点下,MOSFET转移特性曲线的斜率称为该器件跨导,即Gfs=Did/dugs6.极间电容:MOSFET的三个电极之间分别存在极间电容Cgs﹑Cgd和Cds.,一般生产厂商提供的是漏源极短路时的输入电容Ciss﹑共源极输出电容Coss和反向转移电容Crss.它们之间的关系是:Ciss=Cgs+CgdCrss=CgdCoss=Cgd+Cds尽管MOSFET是用栅源间电压驱动的,阻抗很高,但由于存在输入电容Ciss,开关过程中驱动电路要对输入电容充放电.这样,用作高频开关时,驱动电路必须具有很低的内阻抗及一定的驱动电流能力.2.2.5米勒效应与米勒电容值和三极管一样,米勒效应和米电容值是MOSFET高频环路的一重要参数,在图下44中是一个简单的高频晶体管模型,图中产生一个负载电阻连接到输出,在这里我们确定电流增益,目的就是为了论证米勒效应.在输入结点a上,我们利用KCL电流环路,可以写出如下方程:Ii=jwCgsVgs+jwCgd(Vgs-Vds) ①在这里Ii是输入电流,类似地在输出结点b上的点输出电流为:Vds/RL+gmVgs+jwCgd(Vds-Vgs)=0 ②我们可以联立①②消去Vds,输入电流可以为:Ii=jw{Cgs+Cgd[1+gmRL/1+jwRLCgd]}Vgs ③一般情况下,(wRLCgd)远比1小,因此我们可以忽略jwRLCgd,因此③方程可以写为:Ii=jw[Cgs+Cgd(1+gmRL)]Vgs ④而由我们以前关于米勒电容的描述方程,参数Cm,即米勒电容值可表示如下:Cm=Cgd(1+gmRL).在方程⑤中可以清楚地表明附加D极迭加电容的等效容值,当晶体管被偏置在饱和区时,作为放大电路中,总的Cgd电容值主要是迭加电容,由于米勒效应迭加电容会翻倍,并且在一个限定的放大宽带里会变成一个有意义的参数,追求小的迭加电容是其结构的又一挑战.MOSFET的关断频率ft被定义为在电流增益为1时的频率,或是输入电流Ii的幅值等于理想负载电流Id,即Ii=jw(Cgs+Cm)Vgs;理想负载电流:Id=gmVgs ⑥因此电流幅度的增益为:∣Ai∣=∣Id∣/∣Ii∣∣Ai∣＝∣Id∣/∣Ii∣=gm/2πf(Cgs+Cm) ⑦∣Ai∣=1,我们可以得到关断频率Ft=gm/2π (Cgs+Cm) = gm/2πCG在这里CG是一个输入g极电容的等效值.2.2.6 MOSFET的驱动驱动电路是电力电子主电路与控制电路之间的接口,是实现主电路中电力电子器件按照预定的设想运行的重要环节.采用性能良好驱动电路,可以使电力电子器件工作在较为理想的开关状态,缩短开关时间,减小开关损耗.此外,对器件或整个装置的一些保护措施也往往设在驱动电路中,或通过驱动电路实现,因此驱动电路对装置的运行效率﹑可靠性和安全性都有重要的影响.驱动电路的基本任务是将控制电路发出的信号转换为加在电力电子器件控制端和公共端之间﹑可以使其开通或关断的信号.同时驱动电路通常还具有电气隔离及电力电子器件的保护等功能.电气隔离是实现主电路间电量的隔离,在含有多个开关器件的电路中,电气隔离通常是保证电路正常工作的必要环节,同时电气隔离可以减少主电路开关噪声对控制电路的影响,幷提高控制电路的安全性.电气隔离一般采用光隔离(如光耦合器)或磁隔离(如脉冲变压器)来实现.MOSFET为电压驱动型器件,其静态输入电阻很大,所以需要的驱动功率较小.但由于栅源间﹑栅射间存在输入电容,当器高频通断时,电容频繁充放电,为快速建立驱动电压,要求驱动电路输出电阻小,且具有一定的驱动功率.MOSFET开通的栅源极间驱动电压一般取10~15V,在器件关断时,对器件施加反向电压可减小关断时间,保证器件可靠关断,反向电压一般为0~15V.此外,在栅极驱动回路中,通常需串入一个低值电阻(数欧至数十欧),以减小寄生振荡,该电阻阻值应随被驱动器件电流额定值的增大而减小.2.2.7 MOSFET的栅极驱动电流和驱动电阻的算法在MOSFET的驱动中,它不像双晶体一样,要使用精确的逆向电流才能使晶体管关闭,这是由于MOSFET为多数载流子的半导体,因此只要将栅极额到源极电压移去,就可将MOSFET关闭.移去栅极电压时,这时漏源之间会呈现很高的阻抗,因而除了漏电流外,可抑制其它电流的产生.MOSFET的直流输入阻抗是非常高的.在Vgs等与10V时,其栅极电流只是毫安级的.因此一旦栅极被驱动起来,在Vgs等与10V时,这个电流可以被忽略.然而,在栅-源极间有一个相当大的电容值,这就需要一个相对大的电流值,使栅极至源极电压脉冲波必须传输足够的电流,在期望的时间内,给输入电容器充电, 假如Vgs等与10V时来驱动栅极的开关来控制漏极电流的开关速率,在这里栅极驱动电流值一定要被精确算出来.在图2.6中,在Vgs等与10V时,Ig由两部分I1和I2组成,包括两个电容C1何C2.其中是栅极到源极的的结电容,可用Ciss来表示,C2是栅极到漏极的结电容,可用Crss来表示.对于在开通时间Tr,栅-源电压为10V时,栅极所需的驱动电流I1为图2.6 场效应管的工作电路然而,当驱动电流达到10V时,漏极的开关电压是从Vdc到Vgs之间的变动,有时会被带的更低.由于在此期间C2最高变动电压为Vdc,最低变动为10V.所以在此期间其所需的驱动电流I2为此外,驱动电压源阻抗Rg必须很低,目的就是为了实现晶体管的高速开关作用,这里我们有下面一个简略的公式可以大体算出2.2.8 MOSFET栅极驱动的优化设计MOS管的驱动对于MOS管的工作效果起着决定性的作用.我们往往既要考虑减少开关损耗,又要求驱动波形较好,即振荡小.过冲小,EMI 小,这往往是立相矛盾的;需要寻求一个平衡点即驱动电路的优化设计.优化驱动电路设计包含两个部分,一是最优化的驱动电流,电压的波形,二是最优化的驱动电压,电流的大小.在驱动电路优化设计之前我们必须先清楚MOS管的模型,MOS管的开关过程,MOS[管的栅极电荷以及MOS管有的输入输出电荷,跨越电荷,等效电荷等参数对驱动的影响.(1)MOS管的模型MOS管的等效电路模型及寄生参数如下图所示.其中LP和R9代表封装端到实际的栅极间线路的电感和电阻.C1代表从栅极到源端N4间的电阻,它的值是由结构因的.C2+C4代表从栅极到源P区间的电容,C2是电介质电容,其值是因定的,而C4由源极到漏极的耗尽区的大小决定,幷随栅极电压的大小而改变.当栅极电压从0升到Vgs(th)时,C4使整个栅极源电容增加10%~15%.C3+C5也是由一个固定大小的电介质电容和一个可变电容构成,当漏极电压改变极性时,其可变电容变得相当大.C6也是随漏极电压变换的漏涛电容.MOS管的输入ˋ输出电容ˋ跨越电容和栅源电容,栅漏电容,漏源电容间的关系如下:Ciss=Cgs+Cgd~C1+C4+C5;(Crss=Cgd~C5)Coss=Cds+Cgd~C5+C6(2)MOS管的开通过程开关管的开关模式电路如下所示,二极管可以是外接的或MOS管已有的,.开关管在开通时的二极管电压,电流波形如下图所示.在图中阶段1.开关管关断,开关电流为零,此时二极管电流和电感电流相等;在阶段2开关打开,开关电流上升,同时二极管电流下降.开关电流上升的斜率和二极管电流下降的斜率的绝对值相同,符号相反;在阶段3开关电流继续上升,二极管电流继续下降,幷且二极管从负的反向最大电流Irrm开始减小,开关管的从正的最大电流也开始减小,它们斜率的绝对值相等;在阶段5开关管完全开通,二极管的反向恢复完成.开关管电流等于电感电流.下图二是存储电荷高或低的两种二极管电流,电压波形.从图中我们可以看出存储电荷少,即在空载或轻载时是最坏条件.所以我们优化驱动电路设计时应着直考虑前置电流低的情况,即空载或轻载的情况,应使这时二极管产生的振动在可接受范围内.(3)栅极电荷Qg和驱动效果的关系栅极电荷Qg是使栅极电压0从升到10v所需的栅极电荷,它可以表示为驱动电流X开通时间或栅极电容X栅极电压.现在大部分MOS 管的栅极电荷Qg值从几十nC到一二百nC.栅极电荷Qg包括栅极到源极电荷Qgs和栅极到漏极电荷,Qgd,即密勒电荷.Qgs是使栅极电从0升到门限值(约3v)所需电荷;Qgd是漏极电压下降时克服密勒效应所需电荷.这存在于Vgs,曲线比较平坦的第二段(如图一所示),此时栅极电压不变,栅极电荷积聚而漏极电压急剧下降,也就是在这时候需要驱动尖峰电流限制,这由苾片内部完成或外接电阻完成.实际的Qg还可以略大,以减小等效Ron,但是太大也不益,所以10v到12v的驱动电压是比较合理的.这还包含一个重要的事实:需要一个高的尖峰电流以减小MOS管损耗和转换时间.重要的是,对于IC来说,MOS管的平均电容负荷幷不是MOS管的输入电容Ciss,而是等效输入电容Ceff:Ceff=Qg/Vgs,即整个0<Vgs<Vgs(th)的等效电容,而Ciss只是Vgs=0时的等效电容.漏极电流大Qg波形的Qgd阶段出现,此时漏极电压依然很高,MOS管的损耗此时最大,幷随Vds的减小而减小.Qgd的大部分用来减小Vds 从关断电压到Vgs(th)产生的密勒效应.Qg波形第三段的等效负载电容是: Ceff=[Qg-(Qgd+Qgs)]/[10v-Vgs(th)](4)优化栅极驱动设计在大多数的开关功率应用电路中,当栅极被驱动,开关导通时漏极电流上升的速度是漏极电压下降速度的几倍,这将造成功率损耗增加.为了解决问题,我们可以增加栅极驱动电流,但增加栅极驱动电流上升斜率又将带来过冲.振荡EMI等问题.为了优化栅极驱动设计,这些互相矛盾的要求必须寻求一个平衡点,而这个平稀点就是开关导通蛙漏极电流上升的速度和漏极电压下降速度相等这样一种波形,理想的驱动波形如下图所示:图中的Vgs波形包括了这样几部分:Vgs第一段是快速上升到门限电压;Vgs第二段是比较缓的上升速度以减慢漏极电流折上升速度,但此时的Vgs也必须满足所需的漏极电流值;Vgs第四段快速上升使漏极电压快速下降;Vgs第五段是充电到最后的值.当然,要得到完全一样的驱动波形是很困难的,但是可以得到一个大概的驱动电流波形,其上升时间等于理想的漏电压下降时间或漏极电流上的时间,幷且具有足够的尖峰值来充电开关期间的较大等效电容.该栅极尖峰电流Ip的计算是:电荷必须完全满足开关时期的寄生电容所需,即Qg=Ip*ton/2 而Qg=Ciss[2.5Vgs(th)+Id/Gm]+Crss(Vdd-Vgs(th))其中ton=tn+td+tr 所以Ip=2/ton Ciss[2.5Vgs(th)+Id/Gm]+Crss[Vdd-Vgs(th)]2.2.9.MOS上的热耗计算半导体的失效率通过多年的测试才能更好的估计出与温度之间的关系,在这里重现出内部的图面,如下所示:这是一幅从统计学上预计了NPN硅晶体管的特性,它也表明了一般大多数电子元器件随温度上升的快速增长失效率.特别是在高温下,其作用十分明显.如一个晶体管在180度时的寿命只有在25度时的1/20,或者可以说有20倍的失效率.图2.7 半导体内部的图面明显的,当有更多的类型的元器件导入到电源中时,其失效率就对高温更加的敏感.因此,对一个电源来讲,必须考虑它的温升,在组件的选用时更是如此.因此在这里考虑MOS的温升是十分有必要的.(1)在MOS上的热量分析(与电路中的电流相当)明显,根部是管中最热的地方,由左向右传递,最后到达散热器中,这个散热器与空气环境相连.存在一个热传导器与散热器相连.其传导率Q由Fourier定理来求:Q=(A*Td)/(L*Rθ)在此,Q为热率, Td为两部分的温度差,A为穿过部分的面积,L为传导长度也即传导宽度. Rθ为结与空气间的热阻.A和L是物理数据,在此可以近似的表示为:QαTd/Rd 与 I=V/R 相似的但这一公式只适用于一般的固体热传导.若是用热管来传导,将有一个不是线性的热阻,则就不遵循这一平衡.而在热传导不好的金属中,在一般的晶体温度下各种随温度的热阻是微不足道的,可以把其忽略.(2)热阻Rθ(相当于电路中的电阻)任以以上为例,假定消耗了10J/S(Q=10W),热量也跟着消耗(在此相对于10A电流)将加重内部的温差Td, 在热阻上相应的就有热量发出.当一稳态被建立,在内部的温度可能被聚集起来由于温度的上升和热阻的散热.在本例中,是由边缘的表面与空气交换温度.内部温度恒定,其它形式的温度在内部能通过由右到左集累.如图,可见其关系式图2.8 热阻等效由上图可见,可以认为有三个热阻Rjc,Rch,Rha.其中从右至左, Rha是最重要的,因它在其中是最大的.它指由边缘传热到空气中的热阻值.第二个Rch指有一个来自边缘通过云母绝热片,到达MOS的表壳.而最后一个Rjc是指壳到内部结点的热阻.为方便,可以认为每一部分的热阻都是独立的,在内部开始交换.这样,等同于电路中的电阻,则有其整个的热阻为Rθ= Rjc+Rch+Rha.可以用这个来衡量由结点到空气的总的温度差.用公式表示为:T=Q*Rθ (其中的T为温升, Q为结点上的消耗.)(3)结温的计算由以上可见,因损耗机易被知道,MOS的结温很容易就被建立.而在实际中,开关模式中的损耗是机难建立的,由于这样的因素,我们必须建立热模型,通过测俩不同的温度下穿过内部已知热阻的热量来算.温差可以由每秒中结上产生的热量和热阻来定义.由前图给出,已知热率和温差.对每一个热器件,可以用下式表示:△T=Wj* Rθ (其中△T为温差, Wj为结上的损耗)不同内部的温度可以用下式表示:热器表面温度Th:Th=( Wj* Rha)+Tamb (其中的Tamb为空气温度)MOS表面的温度:Tds=[ Wj*( Rch+Rha)]+ Tamb结温度是整个穿过组件的温度,包括环境温度:Tj=[ Wj*( Rjc+Rch+Rha)]+ Tamb由以上可知,如果在结上的能耗和热阻到热器或者散热器上的损耗已知,那幺这个结和内部的温度就可以被清楚计算,若果散热器上的温度被测量出来和热阻已知的情况下,结温损耗也就可以知道了.。

y2三级管参数全文共四篇示例，供读者参考第一篇示例：y2三极管，也被称为二极管，是一种常用的半导体元件，常用于放大、开关等电路中。

y2三极管的参数对于电路设计和性能起着至关重要的作用，了解这些参数对于工程师和技术人员来说非常重要。

本文将介绍y2三极管的几个重要参数及其含义。

1. 饱和电压（VCEsat）：饱和电压是指在三极管处于饱和状态时，集电极与发射极之间的电压。

在饱和状态下，三极管的开关速度较快，可以快速响应信号。

饱和电压越小，三极管在饱和状态下的性能就越好。

2. 最大集电极电压（VCEO）：最大集电极电压是指三极管能够承受的最大集电极与发射极之间的电压。

超过这个电压值，三极管可能会烧坏。

因此在电路设计时需要考虑集电极电压的问题，以确保不会损坏三极管。

4. 直流增益（hFE）：直流增益是指三极管放大直流信号时的放大倍数。

直流增益越大，三极管的放大效果就越好。

工程师通常会根据需要选择合适的直流增益值来设计电路。

5. 频率特性：三极管的频率特性指的是在不同频率下的工作性能。

三极管的频率特性决定了它适用于哪种频率的信号放大。

在设计高频率电路时，需要选择具有良好频率特性的三极管。

y2三极管的参数对于电路设计和性能至关重要。

工程师和技术人员在选择三极管时需要考虑这些参数的具体数值，以确保电路性能稳定可靠。

希望本文对读者有所帮助，谢谢阅读。

第二篇示例：y2三极管，又称为场效应三极管（FET），是一种重要的半导体器件，在电子电路中起着关键的作用。

它的参数包括很多方面，下面我们就来详细了解一下y2三极管的参数。

y2三极管的主要参数之一是导通电阻。

导通电阻是指在y2三极管导通状态下的电阻大小，一般用单位欧姆来表示。

导通电阻大小直接影响y2三极管的导通能力，导通电阻越小，y2三极管导通能力越强。

通过控制y2三极管的导通电阻，可以实现对电路中电流的调节。

导通电阻也受到温度的影响，温度越高，导通电阻越大，导通能力也会受到影响。

常用场效应管与三极管参数一、场效应管（MOSFET）场效应管是一种基于场效应原理工作的半导体器件。

它具有高输入阻抗、低输出阻抗和良好的高频响应。

场效应管有N沟道和P沟道两种类型。

常用的N沟道场效应管为N-沟道金属氧化物半导体场效应管（NMOS），而常用的P沟道场效应管为P-沟道金属氧化物半导体场效应管（PMOS）。

1. 阈值电压（Vth）- 阈值电压是场效应管的一个重要参数。

它指的是在场效应管的控制电压达到一定程度时，导电性开始有效的电压。

对于NMOS，控制电压高于阈值电压时，NMOS将开启，并使电流通过。

而对于PMOS，控制电压低于阈值电压时，PMOS将开启，并使电流通过。

2. 饱和电流（IDsat）- 饱和电流是场效应管导通时的最大电流。

当场效应管被完全点通时，达到饱和电流的最大值。

它决定了场效应管的能力和性能。

3. 导通电阻（Ron）- 导通电阻指的是场效应管在线性区域时的等效电阻。

导通电阻越小，线性区域的电流控制能力越强。

4. 最大漏极-源极电压（Vdsmax）- 最大漏极-源极电压是场效应管可以承受的最大电压。

超过这个电压，场效应管可能损坏。

5. 输出电容（Coss）- 输出电容是场效应管的一种内部电容。

它与频率响应和开关速度有关。

较大的输出电容可能导致电压上升和下降的延迟。

6. 开关时间（ton、toff）- 开关时间指场效应管从关闭到打开的时间和从打开到关闭的时间。

开关时间越短，场效应管的开关速度越快。

7.漏极电流-漏极电压特性（Id-Vd）-这个特性曲线描述了场效应管的非线性特性。

在不同的漏极电压下，漏极电流的变化将给出场效应管的工作区域。

二、三极管（BJT）三极管是一种基于电流控制原理工作的半导体器件。

它由基极（B）、发射极（E）和集电极（C）三个区域组成。

常见的三极管有NPN和PNP两种类型。

1.饱和电流增益（β）-饱和电流增益是指集电极电流与基极电流之间的比率。

它决定了三极管的放大能力。

晶体三极管一、三极管的电流放大原理晶体三极管（以下简称三极管）按材料分有两种：锗管和硅管。

而每一种又有NPN和PNP两种结构形式，但使用最多的是硅NPN和PNP两种三极管，两者除了电源极性不同外，其工作原理都是相同的，下面仅介绍NPN硅管的电流放大原理。

图1、晶体三极管（NPN）的结构图一是NPN管的结构图，它是由2块N型半导体中间夹着一块P型半导体所组成，从图可见发射区与基区之间形成的PN结称为发射结,而集电区与基区形成的PN结称为集电结,三条引线分别称为发射极e、基极b 和集电极。

当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电极电源Ec要高于基极电源Ebo。

在制造三极管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄，而且，要严格控制杂质含量，这样，一旦接通电源后，由于发射结正确，发射区的多数载流子（电子）极基区的多数载流子（控穴）很容易地截越过发射结构互相向反方各扩散，但因前者的浓度基大于后者，所以通过发射结的电流基本上是电子流，这股电子流称为发射极电流Ie。

由于基区很薄,加上集电结的反偏，注入基区的电子大部分越过集电结进入集电区而形成集电集电流Ic，只剩下很少（1-10%）的电子在基区的空穴进行复合，被复合掉的基区空穴由基极电源Eb重新补纪念给，从而形成了基极电流Ibo根据电流连续性原理得：Ie=Ib+Ic这就是说，在基极补充一个很小的Ib，就可以在集电极上得到一个较大的Ic，这就是所谓电流放大作用，Ic与Ib是维持一定的比例关系，即：β1=Ic/Ib式中：β--称为直流放大倍数，集电极电流的变化量△Ic与基极电流的变化量△Ib之比为：β= △Ic/△Ib式中β--称为交流电流放大倍数，由于低频时β1和β的数值相差不大，所以有时为了方便起见，对两者不作严格区分，β值约为几十至一百多。

三极管是一种电流放大器件，但在实际使用中常常利用三极管的电流放大作用，通过电阻转变为电压放大作用。

常用场效应管及晶体管参数场效应管（FET）和晶体管（BJT）是现代电子设备中常见的两种半导体器件。

它们广泛应用于放大器、开关和逻辑电路等各种电子设备中。

下面将介绍常用的场效应管和晶体管的参数。

一、场效应管参数1. 栅极截止电压（VGS(off)）：当栅极、源极之间的电压低于这个截止电压时，场效应管处于截止状态，不导电。

2. 栅极漏极饱和电压（VGS(sat)）：当栅极、源极之间的电压高于这个饱和电压时，场效应管处于饱和状态，完全导通。

3. 输出导通电阻（RDS(on)）：当场效应管处于导通状态时，源极、漏极之间的电阻。

这个电阻越小，场效应管的导通性能越好。

4. 最大漏源电压（VDS(max)）：场效应管允许的最大漏源电压。

超过这个电压，场效应管可能被击穿损坏。

5. 最大漏极电流（ID(max)）：场效应管允许的最大漏极电流。

超过这个电流，场效应管可能被烧毁。

6.负温度系数（TC）：场效应管的温度特性参数。

它表示场效应管的电流与温度的关系。

一般来说，希望它越小越好，以保证工作温度下的稳定性。

7. 栅源电容（Cgs）：栅极与源极之间的电容。

它会影响场效应管的频率特性。

1.基极开路电流（ICBO）：当集电极、基极之间没有连接负载时，基极开路电流就会通过晶体管。

它可以看作是一个小的反向饱和电流。

2.发射极开路电流（IEBO）：当基极、发射极之间没有连接负载时，发射极开路电流就会通过晶体管。

它也可以看作是一个小的反向饱和电流。

3.饱和电流增益（hFE）：晶体管的放大倍数。

它表示晶体管的集电极电流与基极电流之间的比例关系。

4.最大集电极电压（VCEO）：晶体管允许的最大集电极电压。

超过这个电压，晶体管可能被击穿损坏。

5. 最大集电极功耗（PC(max)）：晶体管允许的最大功耗。

超过这个功耗，晶体管可能被烧毁。

6. 最大结温（Tj(max)）：晶体管允许的最大结温。

超过这个温度，晶体管可能出现热敏失效。

7. 输入电阻（Rin）：晶体管的输入电阻。
