动态无功功率补偿基础知识

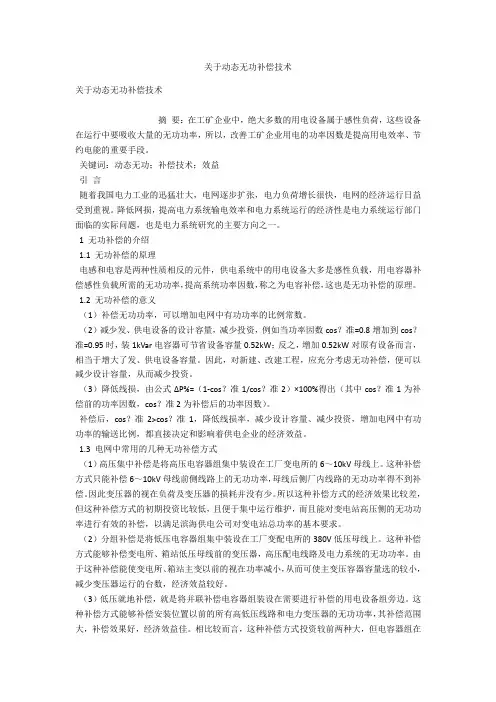

关于动态无功补偿技术关于动态无功补偿技术摘要：在工矿企业中，绝大多数的用电设备属于感性负荷，这些设备在运行中要吸收大量的无功功率，所以，改善工矿企业用电的功率因数是提高用电效率、节约电能的重要手段。

关键词：动态无功；补偿技术；效益引言随着我国电力工业的迅猛壮大，电网逐步扩张，电力负荷增长很快，电网的经济运行日益受到重视。

降低网损，提高电力系统输电效率和电力系统运行的经济性是电力系统运行部门面临的实际问题，也是电力系统研究的主要方向之一。

1 无功补偿的介绍1.1 无功补偿的原理电感和电容是两种性质相反的元件，供电系统中的用电设备大多是感性负载，用电容器补偿感性负载所需的无功功率，提高系统功率因数，称之为电容补偿，这也是无功补偿的原理。

1.2 无功补偿的意义（1）补偿无功功率，可以增加电网中有功功率的比例常数。

（2）减少发、供电设备的设计容量，减少投资，例如当功率因数cos？准=0.8增加到cos？准=0.95时，装1kVar电容器可节省设备容量0.52kW；反之，增加0.52kW对原有设备而言，相当于增大了发、供电设备容量。

因此，对新建、改建工程，应充分考虑无功补偿，便可以减少设计容量，从而减少投资。

（3）降低线损，由公式ΔP%=（1-cos？准1/cos？准2）×100%得出（其中cos？准1为补偿前的功率因数，cos？准2为补偿后的功率因数）。

补偿后，cos？准2>cos？准1，降低线损率，减少设计容量、减少投资，增加电网中有功功率的输送比例，都直接决定和影响着供电企业的经济效益。

1.3 电网中常用的几种无功补偿方式（1）高压集中补偿是将高压电容器组集中装设在工厂变电所的6～10kV母线上。

这种补偿方式只能补偿6～10kV母线前侧线路上的无功功率，母线后侧厂内线路的无功功率得不到补偿。

因此变压器的视在负荷及变压器的损耗并没有少。

所以这种补偿方式的经济效果比较差，但这种补偿方式的初期投资比较低，且便于集中运行维护，而且能对变电站高压侧的无功功率进行有效的补偿，以满足滨海供电公司对变电站总功率的基本要求。

无功补偿之动态补偿与静态补偿比较前言无功补偿的主要作用就是在电力供电系统中提高功率因数以减少设备容量和功率损耗、稳定电压和提高供电质量，在长距离输电中提高输电稳定性和输电能力以及平衡三相负载的有功和无功功率。

因此合理的选择无功补偿装置可以最大限度地减少供电系统损耗，提高电网质量。

反之可能造成供电系统电压波动、谐波增大等诸多因素。

1、静态补偿及其优点所谓静态补偿，是指补偿电容器不随无功功率的波动而实时跟踪投切，不但不实时投切，还要人为地延时投切，一般延时在40s以上。

随着用电设备的投入或切除，电网所需的无功功率也随之变化，为了不使电容器投切过于频繁，造成投切元件损坏严重及电容器受到冲击次数过多，采取人为延时措施，待供电回路功率因素稳定地低于某一规定值后，再投入电容器。

反之，当功率因素持续高于某一值，或出现向电网返送无功功率时，经延时后，上述现象没有改观再切除补偿电容器。

静态补偿对用电单位在一段时间内的平均功率因数并无不良影响，也不影响供电部门对收费的影响，反而因避免了频繁投切延长了执行元件及补偿电容器的使用寿命。

另外，由于不随无功功率的波动而实时地进行投切，投切用的执行元件采用接触器即能满足要求，从而减少了补偿装置的造价，也方便对其维护。

由于静态补偿有上述优点，因此目前几乎都采用静态补偿装置。

2、动态补偿及其优点动态补偿是补偿电容器的投切要紧随负荷的无功功率的变化，不失时机地投切电容器，即进行实时跟踪补偿。

为达到实时跟踪补偿的目的，从信号的检测到投切的执行要在10~20ms内完成。

若采用电磁元件作执行元件，就无法满足这种快速投切的要求。

为达到快速检测及快速投切要求，采用电子检测与晶闸管投切方式，因为如果采用电磁元件投切，最快也要在0.2s以上才能完成。

动态电容补偿并不是一种新技术，早已在电弧炼钢炉上得到应用。

电弧炉在炉料熔化过程中，短网不时发生，其冲击电流造成供电母线电压剧烈波动，对其他用户产生不良影响，这种特殊的电压瞬时波动称为电压的闪变，也有人称为电晃。

动态无功补偿原理
动态无功补偿原理指的是通过无功补偿装置对电力系统中的功率因数进行调节，以实现电力系统的无功功率平衡，提高系统的电能质量和效率。

在电力系统中，负载设备会产生一定的无功功率，这会造成电力系统中的功率因数下降，影响电能利用率和电力设备的工作效率。

为了解决这个问题，引入了动态无功补偿装置。

动态无功补偿装置是一种电力设备，其工作原理是通过控制电力系统中的电容器的投入和退出，来实现无功功率的自动补偿。

当电力系统中的功率因数下降时，动态无功补偿装置会自动启动，将无功功率由电容器提供，以补偿系统中的无功功率。

当功率因数恢复正常时，装置会自动退出。

动态无功补偿原理的核心是根据电力系统的负载变化情况，自动调节电容器的投入和退出，以实现系统的无功功率平衡。

通过动态无功补偿装置的应用，可以有效减少电力系统中的无功功率，提高功率因数，降低电网损耗，改善电网电能质量。

总的来说，动态无功补偿原理是通过控制电容器的投入和退出，自动补偿电力系统中的无功功率，以提高系统的功率因数和电能质量。

这种无功补偿方式具有自动化、高效、可靠等优点，广泛应用于电力系统中，有助于提高系统的稳定性和经济性。

无功补偿基础问题问答1．为什么要进行无功补偿？绝大多数电力设备运行时，需要消耗无功电流，这些无功电流如果都从电网侧输送过来，电网是提供不了的，因为发电厂发出的无功功率有限。

所以需要在离负荷较近的地方，如变电站、配电室、台变等处，安装无功补偿装置。

另外，从电网侧输送无功，会造成变压器、线路的电能损耗增加，电压压降加大等问题的出现。

有效的无功补偿，能使输电损耗下降3～5%，是一项有效的减排降损措施。

2．为什么要选择自动无功补偿装置？用电负荷的波动可能使固定的补偿设备不是出现很大的欠补偿，就是出现过补偿（过补偿是不允许的，会增加用电损耗，并可能诱发谐振）。

自动无功补偿装置可以跟随用电负荷的波动，随时改变无功补偿量，达到理想的补偿效果。

3．投切电容为什么有很大冲击电流？电容是容性负荷，容性负荷的特点是电压不能突变，电流和电压的关系是I = C dU/dt，即电流与电压的上升率成正比。

在投切瞬间如果有大电压加在其上时，就会产生一个很大的冲击电流。

实际测量表明，冲击电流最大可达额定电流的40倍。

补偿行业推荐的过零投切的开关，如智能复合开关，就是要解决电流冲击问题。

4．异步电机运行为什么需要无功电流？无功电流的存在，使异步电机能够建立一个切割磁力线的旋转磁场，将电能转化为机械能。

5．谐波与电容的相互关系如何？电容在谐波情况下，会表现出更小的阻抗，所以谐波电流更容易流经电容上，造成电容因为过流过压而损坏；另一个角度讲，系统的谐波不是严格意义上的谐波电流源，还有谐波电压源的成分，所以当谐波电流流经电容后，会造成谐波放大。

6．就地补偿是最好的补偿方式吗？理论上，如果每个设备能够就地无功补偿，是最好的，系统中流经的无功电流最小。

但是现实中，这是比较难于实现的，因为很多负荷是波动的，固定补偿效果有限，自动补偿相对造价会很高。

所以，相对集中的补偿手段还是目前最主要的方式。

7．电机怎样就地补偿？电机就地补偿，一般是通过一个开关联到一个固定电容上。

目 录低压无功补偿部分∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1一、无功补偿基础知识∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1（一）、功率、功率因数∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1(二)、提高功率因数的意义∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2（三）、 无功功率补偿的基本原理∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2 （四）、 无功功率补偿的方法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2 （五）、并联电容器提高功率因数的原理∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3 （六）、、并联电容器在电力系统中的作用∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3二、并联电容器∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5(一)、自愈式并联电容器∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5（二）、 电容器运行标准∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙6 （三）、并联电容器与电力网的连接∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7三、无功补偿装置∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7（一）、采用电力电容器补偿的补偿装置——电容柜的种类∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7 （二）、新式、老式无功补偿设备比较∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7 （三）、可控硅式电容柜内部元器件的型号功能∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙8(四)、接触器式电容柜内部元器件的型号功能∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙8(五)、复合开关式电容柜内部元器件的型号功能∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙8(六)、电容柜的适用范围∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙8四、如何确定补偿容量∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙8五、如何计算补偿后的效益∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12 高压无功补偿部分∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙16一、高压补偿的概述∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙16二、高压补偿与低压补偿的区别∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙16三、高压补偿成套装置中各器件及功能作用∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙16四、高压补偿电路原理图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙17五、关于高压补偿的改造∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙18六、高压补偿容量的确定∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙18 计算例题部分∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙19 低压高压补偿调试部分∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙21 工艺材料部分∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙23 安全知识部分∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙31 功率因数调整电费办法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙33 灯力分算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙34 计量方式∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙34 变压器损失数据表∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙35低压无功补偿部分一、无功补偿基础知识（一）、功率、功率因数1、有功功率：在直流电路中，从电源输送到电器（负载）的电功率，是电压与电流的乘积，也就是 电器实际所吸收的功率。

动态无功补偿和滤波技术培训资料一、动态无功补偿技术概述动态无功补偿技术是一种用于电力系统中的无功补偿技术，通过控制无功功率来提高电力系统的功率因素和稳定性。

动态无功补偿技术可以保持电力系统的稳定运行，减少电力系统中的无功功率流动，提高电力系统的运行效率和可靠性。

动态无功补偿技术的主要原理是利用电容器、电感器和功率电子器件等设备，在电力系统中实现动态调节无功功率的目的。

通过对电力系统中的无功功率进行实时监测和控制，可以快速调节电力系统中的无功功率，提高电力系统的功率因素，降低系统的无功损耗，改善电力系统的电压波动和谐波失真问题。

动态无功补偿技术可以广泛应用于电力系统中的高压输变电站、工矿企业、电力用户等领域，对提高电力系统的运行效率和可靠性具有重要意义。

二、动态无功补偿技术的应用1. 电力系统中的动态无功补偿在电力系统中，由于电力设备的运行特性和负载变化等原因，会产生大量的无功功率，影响电力系统的稳定运行。

通过引入动态无功补偿技术，可以有效地调节电力系统中的无功功率，提高电力系统的功率因素，降低系统的无功损耗，改善电力系统的负载均衡和电压波动等问题。

2. 工矿企业中的动态无功补偿在工矿企业中，电力设备的运行对电力系统的功率因素和稳定性有很大影响。

通过使用动态无功补偿技术，可以实现对工矿企业中的无功功率进行快速调节，提高电力系统的功率因素，降低电力系统的无功损耗，降低用电成本，提高生产效率。

3. 电力用户中的动态无功补偿在电力用户中，动态无功补偿技术可以用于对用户端的无功功率进行实时监测和控制，提高电力系统的功率因素，降低电力系统的无功损耗，改善用户侧的电压波动和谐波失真问题，保障电力设备的运行稳定性和可靠性。

三、动态无功补偿技术的关键技术1. 无功功率检测技术动态无功补偿技术的关键是对电力系统中的无功功率进行实时准确的检测和分析。

通过使用先进的无功功率检测装置和技术手段，可以实现对电力系统中的无功功率进行准确监测和分析，为动态无功补偿技术的实施提供可靠的数据和支持。

动态无功功率补偿讲义1 动态无功功率补偿装置的功能1.1 抵消负载产生的基波无功功率感应异步交流电动机的功率因数：cos ϕ＝0.9～0.6在中、轻载运行时，cos ϕ＝0.8～0.4在起、制动过程中，cos ϕ＝0.4～0.2例如：北京造纸六厂打浆机的电动机功率为180KW ，软起动时，电动机的电流达到1500A ，而采用动态无功功率补偿装置后，电动机的起动电流变为400A ，并且网压跌落由△U ＝60V 下降为△U ＝3V变流装置(SCR)的功率因数：cos ϕ ≅ cos α α为整流角当αmax ＝300时， 功率因数：cos ϕ ≅ cos α＝0.866 Q ＝50％S当α＝600时， 功率因数：cos ϕ ≅ cos α＝0.5 Q ＝87％S当起动、低速咬钢时，α ≅ 800 功率因数：cos ϕ ≅ cos α＝0.17 Q ＝98％S例如：衡水京华焊管厂在轧钢车间使用变流装置，采用动态无功功率补偿装置(2.4MVAR)后，在整个轧钢过程中，功率因数始终保持在0.95以上。

1.2 抵消负载产生的谐波无功功率（谐波无功功率主要由非线性负载产生）变流装置(SCR)产生谐波无功，理论证明：三相全控桥整流逆变装置，六只晶闸管对称触发时产生6N ± 1次谐波，幅值为161N ±。

十二相变流装置产生12N ± 1次谐波，幅值为1121N ±。

交流电弧炉非对称产生偶次谐波。

1.3 解决三相不平衡负载的平衡化问题根据不平衡三相负载理论：三相负载电流由三相平衡的正序电流和三相不平衡的负序电流及零序电流组成。

（无零线的系统无零序电流）如果系统无零序电流，通常将解决三相不平衡负载的平衡化问题归结为消除三相不平衡负载的负序电流。

理论证明：三相负载电流Ia ，Ib ，Ic 中如果没有无功电流，并且零序电流为零，负序电流必然为零，即三相电流对称。

那么三相不平衡负载的平衡化问题就转化为各相无功电流的补偿问题。

电容静态补偿与动态补偿在电力系统中，无功补偿是一种常用的节能降耗手段，它可以起到改善系统功率因数、降低电能损耗等效果。

一般情况下，无功补偿补偿分为静态补偿和动态补偿两类。

今天小易会详细介绍静态补偿和动态补偿。

1、静态补偿静态补偿，一般是指固定电容器补偿，它会采用并联的方式将电力电容器与负载连接，以改善负载的功率因数。

在实际应用中，为了确保电容器补偿的稳定性和安全性，需要考虑电力电容器的额定电压、容量大小、位置布置、过流保护等因素。

此外，为了避免谐波污染和电容器自激振荡等问题，还需要对电网进行谐波治理和控制策略优化工作。

2、动态补偿动态补偿，一般是指采用可调电容器、SVG等设备进行补偿，以实时跟踪电力系统的负载和电网状态变化，并根据需要及时作出响应，从而提高系统电压和功率因数。

其中SVG是一种基于电力电子技术的补偿装置，它能够实现快速响应、高精度补偿等特点，广泛应用于电力系统中。

不过工厂进行动态补偿时，需考虑设备选型、控制算法设计、安全保护等问题。

在工厂电力系统中进行无功补偿，可以有效解决功率因数低、电压质量差等电能质量问题。

浙江易硕电气有限公司是专业从事低压电力电容器，智能电容器，电抗器，无功补偿控制器，无功补偿装置系列的研发、设计、生产、销售和服务为一体的高科技公司。

公司坚持“以科技为动力，以质量求发展”为宗旨，致力打造智能电网专业服务领导品牌。

公司坚持“以科技为动力，以质量求发展”为宗旨，致力打造智能电网专业服务领导品牌。

公司拥有一只高水准的研发管理团队，集研发、生产、销售、服务于一体，专注于智能无功补偿、谐波治理、节能与电能质量治理等电力自动化高科技产业，主要产品有低压智能电容器、谐波抑制性智能电容器、电力电容器、用电信息采集终端、配变多功能智能配电箱和智能配网等系列。

无功补偿基础知识讲解嘿，朋友！今天咱来聊聊无功补偿这个听起来有点高大上的玩意儿。

您知道不，就像咱人干活得有力气一样，电在电路里跑也得有劲儿。

这“劲儿”呢，在电学里就叫功率。

功率分两种，一种叫有功功率，一种叫无功功率。

有功功率就好比是实实在在干活儿的工人，能把东西搬来搬去，真真切切地做出有用的功。

无功功率呢，就像是指挥交通的交警，虽然没直接搬东西，但没他们指挥，交通就乱套，活儿也没法好好干。

无功功率在电路里也起着至关重要的作用呢！它能保证电力系统的稳定运行，就像房子的大梁一样，支撑着整个结构。

要是没有无功功率，那电路就像没了主心骨，乱七八糟，各种电器设备也没法正常工作。

无功补偿是啥？简单说，就是给电路“补营养”，让无功功率恰到好处。

这就好比人吃饭，得营养均衡，缺啥补啥。

无功补偿装置就像是电路的“营养师”，能根据电路的需求，精准地补充无功功率。

比如说，电容器就是常见的无功补偿设备。

它就像个能量仓库，能在电路需要的时候释放出无功功率。

这和咱家里的存钱罐有点像，平时攒着，关键时候拿出来用。

那为啥要搞无功补偿呢？您想想，电路里无功功率不足，电压就不稳定，电器设备容易出毛病，就像人营养不良会生病一样。

而且，无功功率不足还会增加线路损耗，这可都是真金白银的损失啊！这不就像车跑起来耗油多，费钱又不划算嘛。

再举个例子，工厂里的大型电机启动的时候，需要大量的无功功率。

如果没有无功补偿，电压瞬间下降，其他设备可能就跟着遭殃，生产就得受影响，那损失可就大了去了！所以说，无功补偿可不是什么可有可无的东西，它是保障电力系统稳定、高效运行的关键。

就像我们的生活离不开水和电一样，电力系统也离不开无功补偿。

总之，无功补偿是电力世界里的重要角色，了解它的基础知识，能让我们更好地用电，让电力为我们的生活和生产发挥更大的作用！您说是不是这个理儿？。
