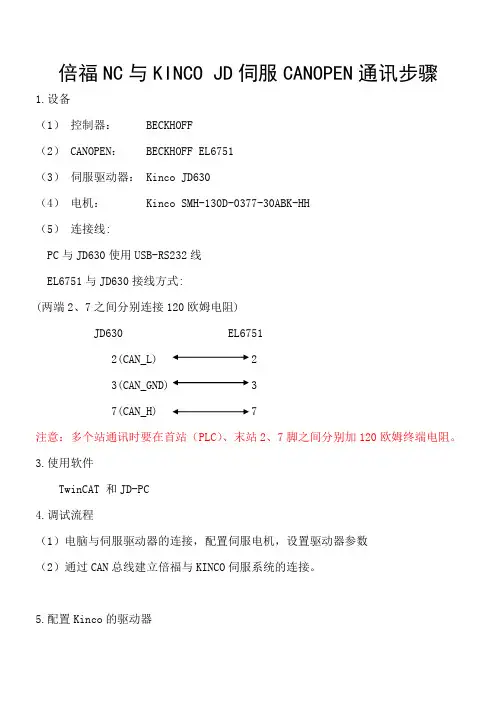

倍福NC与KINCO JD伺服CANOPEN通讯步骤1.设备（1）控制器： BECKHOFF（2） CANOPEN： BECKHOFF EL6751（3）伺服驱动器： Kinco JD630（4）电机： Kinco SMH-130D-0377-30ABK-HH（5）连接线:PC与JD630使用USB-RS232线EL6751与JD630接线方式:(两端2、7之间分别连接120欧姆电阻)JD630 EL67512(CAN_L) 23(CAN_GND) 37(CAN_H) 7注意：多个站通讯时要在首站（PLC）、末站2、7脚之间分别加120欧姆终端电阻。

3.使用软件TwinCAT 和JD-PC4.调试流程（1）电脑与伺服驱动器的连接，配置伺服电机，设置驱动器参数（2）通过CAN总线建立倍福与KINCO伺服系统的连接。

5.配置Kinco的驱动器5.1电脑与伺服驱动器的连接配置Kinco的驱动器需使用Kinco的JD-PC 软件，此软件无需安装，下载之后解压缩即可直接使用。

（1）打开JD-PC 软件包，双击图标，打开软件使用平台如下：菜单栏工具栏（2）新建工程在软件界面上单机文件→新建，弹出如下对话框选择RS232C，点击下一步（3）进入通讯属性选择界面，设置COM,波特率，驱动器ID下图为默认设置参数，COM口编号根据USB-Serial线连接的电脑USB接口的不同而不同，驱动器ID在出厂时已设置为1。

在设置完成后点击通讯状态按钮注意：若不知道驱动器当前站号，可以把驱动器ID设置成广播地址127，然后连上驱动器在驱动器/控制面板/F005组参数中可以查看修改驱动器ID。

（4）观察软件界面右下角属性Comm Status:Open COM1 38400,通讯状态指示灯也变绿，证明已经联机成功。

此时，工具栏的指示灯呈绿色，闪烁状态，如下图打开驱动器/基本操作页面可以看到驱动器当前的一些工作状态。

5.2配置伺服电机伺服驱动器出厂时默认没有设置电机型号，需要用户自己配置电机型号，不同型号的电机，设置的参数不一样。
