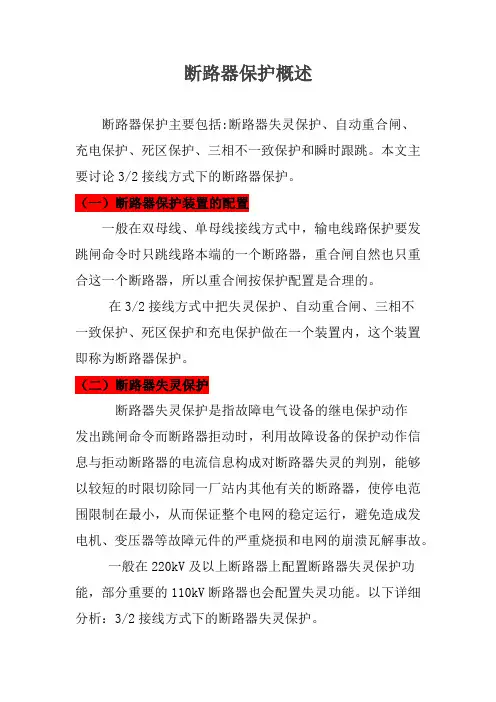

断路器保护概述断路器保护主要包括:断路器失灵保护、自动重合闸、充电保护、死区保护、三相不一致保护和瞬时跟跳。
本文主要讨论3/2接线方式下的断路器保护。
（一）断路器保护装置的配置一般在双母线、单母线接线方式中，输电线路保护要发跳闸命令时只跳线路本端的一个断路器，重合闸自然也只重合这一个断路器，所以重合闸按保护配置是合理的。
在3/2接线方式中把失灵保护、自动重合闸、三相不一致保护、死区保护和充电保护做在一个装置内，这个装置即称为断路器保护。
（二）断路器失灵保护断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。
一般在220kV及以上断路器上配置断路器失灵保护功能，部分重要的110kV断路器也会配置失灵功能。
以下详细分析：3/2接线方式下的断路器失灵保护。
如图1所示，在3/2接线方式下，如果在线路2发生短路，线路保护跳开5021和5022断路器。
假如5021断路器失灵，为了短路点的熄弧，5021断路器的失灵保护应将500kV Ⅰ母上所有的断路器（图中5011、5031断路器）都跳开。
图1 500kV变电站3/2接线方式简图如果在500kVⅠ母上发生短路，母线保护动作跳母线上所有断路器。
假如5021断路器失灵，5021断路器的失灵保护应将5022断路器跳开，并发远方跳闸命令跳线路2对侧的断路器。
（如连接元件是变压器，则跳开变压器各侧断路器）所以边断路器的失灵保护动作后应该跳开边断路器所在母线上的所有断路器和中断路器并启动远方跳闸功能跳与边断路器相连的线路对侧断路器（或跳变压器各侧断路器）。
如果在线路2上发生短路，线路保护跳5011和5021两个断路器。
假如5022断路器失灵，5022断路器的失灵保护应将5023断路器跳开，并发远方跳闸命令跳2号主变各侧断路器，这样短路点才能熄弧。
电动机保护器培训资料1. 保护器简介ST500系列智能型（电动机）控制器（以下简称控制器）。
该控制器用于操作交流50Hz, 额定工作电压至660V,额定电流至820A交流电动机控制回路中的接触器，对电动机的过载、过热、外部故障、堵转、相序、缺相不平衡、欠压、过压、欠功率、接地或漏电等故障引起的危害予以保护，并有测量、操作控制、自我诊断、维护管理、总线通讯（遥测、遥讯、遥调、遥控）等功能。
控制器基于微处理器技术，采用模块化设计结构，产品体积小，结构紧凑，安装方便，在低压控制终端MCC巨中，在1/4模数及以上各种抽屉柜中可直接安装使用。
控制器一般采用内置电流互感器，超过250A时采用外部保护级电流互感器，互感器为0.5级,保护精度要求5P10 （但当采用外部标准0.5级电流互感器时，互感器一次额定电流建议选用3-4倍的电动机额定电流）。
注：5P10――在额定电流处保护精度为1%，在10倍额定电流精度为5%。
控制器的使用取代了传统的塑壳断路器（仅用刀熔开关即可）、热继电器、电流互感器、多种信号灯、电流表、大电流按钮（仅需信号按钮）、大量中间继电器和时间继电器、变送器、PLC和电缆等。
五年多来在电力、石化、轻工、煤炭、纸业、钢铁等行业已成功投入10万多台。
针对一些电机容易起动和不频繁起动不会出现明显附加温升的增安型电动机，采用tE时间保护。
2、保护功能说明ST500II保护的动作特性如下：1. 接地保护（起动与运行过程中都投入）接地保护具有定时限和反时限保护特性，其电流信号取于内部互感器电流矢量和，用于保护相线对电动机金属外壳的短路保护。
接地动作电流特性：理论值：W 0.5lq时不动作， > 1.0lq延时动作Iq为控制器接地电流整定值接地延时时间特性：t = （Iq / I ）* C * Tq其中：t----故障延时时间；I---接地故障电流；C----剪切系数；Tq-----接地整定延时时间（起动延时时间或者运行延时时间）。

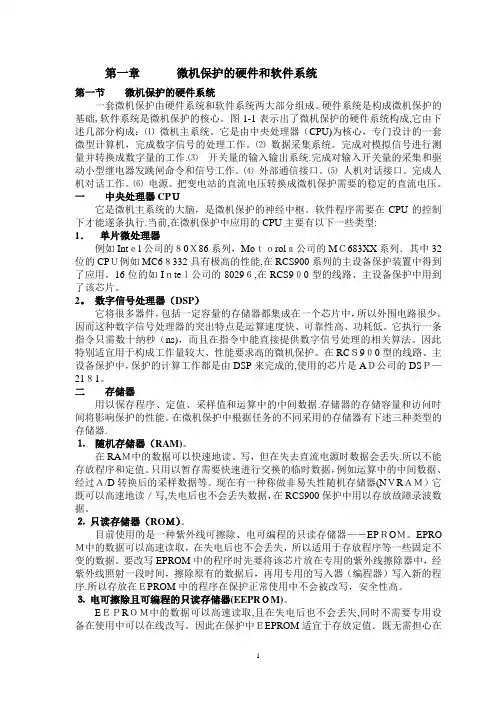

第一章微机保护的硬件和软件系统第一节微机保护的硬件系统一套微机保护由硬件系统和软件系统两大部分组成。
硬件系统是构成微机保护的基础,软件系统是微机保护的核心。
图1-1表示出了微机保护的硬件系统构成,它由下述几部分构成：⑴微机主系统。
它是由中央处理器（CPU)为核心，专门设计的一套微型计算机，完成数字信号的处理工作。
⑵数据采集系统。
完成对模拟信号进行测量并转换成数字量的工作.⑶开关量的输入输出系统.完成对输入开关量的采集和驱动小型继电器发跳闸命令和信号工作。
⑷外部通信接口。
⑸人机对话接口。
完成人机对话工作。
⑹电源。
把变电站的直流电压转换成微机保护需要的稳定的直流电压。
一中央处理器CPＵ它是微机主系统的大脑，是微机保护的神经中枢。
软件程序需要在CPU的控制下才能遂条执行.当前,在微机保护中应用的CPU主要有以下一些类型:1．单片微处理器例如Intｅl公司的８0Ｘ86系列，Moｔｏrolａ公司的MＣ683XX系列．其中32位的CPＵ例如MC6８332具有极高的性能,在RCS900系列的主设备保护装置中得到了应用。
16位的如Iｎteｌ公司的8029６,在RCS9０0型的线路、主设备保护中用到了该芯片。
2。
数字信号处理器（DSP）它将很多器件，包括一定容量的存储器都集成在一个芯片中，所以外围电路很少。
因而这种数字信号处理器的突出特点是运算速度快、可靠性高、功耗低。
它执行一条指令只需数十纳秒（ns)，而且在指令中能直接提供数字信号处理的相关算法。
因此特别适宜用于构成工作量较大、性能要求高的微机保护。
在RCＳ9０0型的线路、主设备保护中，保护的计算工作都是由DSP来完成的,使用的芯片是AＤ公司的DSＰ—21８1。
二存储器用以保存程序、定值、采样值和运算中的中间数据.存储器的存储容量和访问时间将影响保护的性能。
在微机保护中根据任务的不同采用的存储器有下述三种类型的存储器.⒈随机存储器（RAM)。
在RAＭ中的数据可以快速地读、写，但在失去直流电源时数据会丢失.所以不能存放程序和定值。
漏电保护器一、漏电保护器的作用及其结构、工作原理1.什么是漏电保护器？答：漏电保护器（漏电保护开关）是一种电气安全装置。
将漏电保护器安装在低压电路中,当发生漏电和触电时,且达到保护器所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护。
2.漏电保护器的结构组成是什么?答:漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。
①检测元件。
由零序互感器组成，检测漏电电流，并发出信号。
②放大环节。
将微弱的漏电信号放大,按装置不同（放大部件可采用机械装置或电子装置)，构成电磁式保护器相电子式保护器。
③执行机构.收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件.3。
漏电保护器的工作原理是什么？答：①当电气设备发生漏电时，出现两种异常现象：一是，三相电流的平衡遭到破坏，出现零序电流；二是,正常时不带电的金属外壳出现对地电压（正常时，金属外壳与大地均为零电位）.②零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递,使执行机构动作,通过开关装置断开电源。
电流互感器的结构与变压器类似，是由两个互相绝缘绕在同一铁心上的线圈组成。
当一次线圈有剩余电流时,二次线圈就会感应出电流.③漏电保护器工作原理将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。
当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零(电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等,方向相反，正负相互抵销）。
由于一次线圈中没有剩余电流,所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。
当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体？大地?工作接地，返回变压器中性点(并未经电流互感器)，致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流.因此，便会感应二次线圈,当这个电流值达到该漏电保护器限定的动作电流值时,自动开关脱扣，切断电源。
电机保护器工作原理
电机保护器是一种用于保护电动机的重要设备，它能够监测电机的运行状态，
并在出现异常情况时及时采取保护措施，以防止电机受损。
其工作原理主要包括过载保护、短路保护、欠压保护和过压保护等方面。
首先，电机保护器的过载保护功能是通过监测电机的电流来实现的。
当电机运
行时，如果电流超过了额定值，说明电机承受的负载过重，此时保护器会自动切断电源，以避免电机因过载而损坏。
这种保护原理类似于家用电器中的保险丝，起到了保护电机的作用。
其次，短路保护是电机保护器的另一个重要功能。
短路是指电路中出现了异常
的低阻抗路径，导致电流过大，容易引起电路、电机甚至整个系统的损坏。
电机保护器通过检测电路中的电流和电压，能够及时发现短路情况，并迅速切断电源，以保护电机和电路不受损害。
此外，欠压和过压保护也是电机保护器的重要功能之一。
在电网电压异常波动
或电压过高或过低的情况下，电机可能无法正常运行，甚至会受到损坏。
电机保护器能够监测电网的电压情况，当发现电压异常时，及时切断电源，以保护电机免受损害。
总的来说，电机保护器通过监测电机运行时的电流、电压等参数，能够及时发
现电机运行异常，并采取相应的保护措施，以保护电机不受损坏。
它在工业生产中起着至关重要的作用，不仅保护了电机设备本身，也保障了生产系统的安全稳定运行。
因此，了解电机保护器的工作原理对于确保生产系统的正常运行具有重要意义。
